Печь из кирпича для дома: ориентиры выбора оптимального типа и примеры порядовок для самостоятельных мастеров

Как правильно построить печь

В подавляющем большинстве случаев строительство начинается с устройства фундамента для будущего источника тепла. Исключение могут составлять уличные мини-печи, что из-за небольшого веса иногда ставятся прямо на бетонную стяжку двора. Все остальные независимо от расположения должны возводиться на прочном основании. Причем не допускается, чтобы фундамент печи связывался с основанием дома или устраивался к нему впритык, необходимо оставлять зазор не менее 5 см, а лучше – 10.

Важно. Невыполнение этого требования может привести к тому, что спустя год — два печь может потрескаться и даже отклониться от вертикали. Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали

Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные

Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали. Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные.

Независимо от типа основания вначале нужно выкопать яму, чьи габариты превышают площадь печи на 10 см в каждую сторону. Глубина зависит от мощности верхнего слоя чернозема или другого просадочного грунта, подошва же фундамента должна опереться на более плотный слой. В первом случае котлован закладывают бутовым камнем с перевязкой, используя раствор из таких компонентов:

  • песок – 6 частей;
  • цемент – 1 часть;
  • известь, размешанная с водой – 1 часть.

Все пустоты между камнями также заполняются этим раствором, им же выравнивается верхняя часть, находящаяся на глубине 80 мм от пола. Железобетонное основание заливают с опалубкой и арматурной сеткой, предварительно насыпав на дно котлована подушку из щебня толщиной 10 см.

Важно. После застывания раствора или бетона на верх фундамента надо уложить гидроизоляционный барьер из рубероида в 2 слоя

Кладка печи ведется согласно порядовкам с соблюдением толщины швов в пределах 3—5 мм. После укладки каждого ряда необходимо контролировать соблюдение вертикали и горизонтали с помощью отвеса и строительного уровня. Раствор на кирпич можно наносить мастерком либо вручную, допускается легкое пристукивание камня после постановки на место.

Остатки раствора убирают с обеих сторон стены, причем внутреннюю протирают мокрой тряпкой для создания более гладкой поверхности. Это нужно, дабы обеспечить наименьшее сопротивление дымовым газам.

При установке фурнитуры и баков для воды важно проследить, чтобы между кладкой и металлической поверхностью не было щелей, места сопряжений надо тщательно заполнить раствором, иначе печь станет дымить. По окончании строительства необходимо выдержать 2 суток до полного высыхания раствора, после чего можно производить пробную топку печи начиная с небольшого количества дров. Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:

Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:

Устройство фундамента

Несмотря на свои скромные размеры и небольшой вес, печь-малютка требует обустройства фундамента. Делать его можно незаглубленным – достаточно снять плодородный слой почвы.

Но, обязательно вывести плоскость цементной заливки в «горизонталь»

Это важно потому, что площадь опоры печи очень небольшая: от 0,47 до 1 м2. При высоте 2000—2200 мм малейший перекос основания может привести к обрушению печки. Последовательность обустройства – предельно проста:

Последовательность обустройства – предельно проста:

  • Выкапывается яма, глубиной 300=450 мм. Периметр ямы должен превышать периметр печи на 100—150 мм.
  • На дно засыпается слой песка толщиной 100–150 мм.
  • Песок увлажняется и трамбуется.
  • Следующий слой – битого кирпича или строительного мусора (камня) – 200–250 мм.
  • Верхний слой – мелкого щебня (фракция 5–20 мм).
  • После этого устраивается опалубка (фанера, доски, шифер, обрезки гипсокартона, металлические листы) – что найдется. Высота опалубки должна на 50 мм превышать уровень чистого пола, чтобы не было подсоса холодного воздуха из подпола.
  • На щебень выкладываются предварительно нарезанные по размерам прутки арматуры и скрепляются отожженной стальной проволокой или сваркой.
  • Раствор для заливки готовят из цементно-песочно-щебеночной смеси в пропорции: 11,6:3,2.После заливки фундаментной плите дают «созреть». В первую неделю после заливки поверхность увлажняют, накрыв дерюгой или мешковиной, и поливая водой по мере высыхания ткани. По окончании первой недели ткань можно убрать, а поверхность фундаментной плиты укрыть полиэтиленом или рубероидом.

Полный набор прочности происходит через 30 дней после заливки.

Особенности печного отопления

Печное отопление имеет ряд преимуществ, благодаря которым кирпичные печи на дровах на протяжении нескольких веков не теряют своей популярности. Самое главное достоинство — способность керамического кирпича, из которого кладут печки, накапливать и длительно отдавать тепло.

При этом в пространство выделяется полезная для человеческого организма лучистая энергия, дающая ощущение тепла и комфорта. При регулярной топке в холодное время года в доме всегда тепло и сухо, а за счет печной тяги образуется естественная вентиляция. В жару печка, напротив, охлаждает комнаты за счет отведения избыточного тепла в грунт и воздух через фундамент и дымоход.

Кроме создания комфортного микроклимата кирпичная печь может нести дополнительные функции, наличие которых зависит от конструкции:

  • приготовление пищи — варка, жарка, тушение и выпечка;
  • сушка одежды, обуви, продуктов питания;
  • нагрев лежанок для сна;
  • возможность любоваться открытым пламенем.

Печи, предоставляющие несколько функций, называют комбинированными. К таким видам печей относятся отопительно-варочные, печи-камины, а также несколько популярных базовых моделей, в том числе русская печь.

У печного отопления есть и недостатки, к ним относится невозможность эффективно обогревать удаленные помещения. Поэтому в домах большой площади обычно ставят несколько печек с отдельными или объединенными дымоходами или совмещают печное отопление с другими видами обогрева.

В компактных домах, состоящих из одной или нескольких помещений, печь обычно располагают в центре, так, чтобы ее стены были расположены во всех комнатах. Варочную поверхность и духовку размещают со стороны кухни, лежанку — в спальне или детской, а открытую топку камина — в гостиной или столовой.

Общепринятая классификация

Представленный тип печей делится на несколько разновидностей. Их классифицируют по материалу производства — это кирпичные и металлические конструкции. Можно выделить несколько вариантов, которые отличаются по методу использования:

Стационарные конструкции

После постройки уже нельзя сменить месторасположение, поэтому перед установкой важно тщательно выбрать место. Перевозимые

Они перемещаются при помощи транспорта

Конструкция не разбирается. Передвижные. Главное преимущество — компактные размеры. Такие печи можно транспортировать в багажном отделении, больших сумках. Для работы не требуется обеспечивать специальное обустройство.

Порядовка отопительно варочной печи:

Наиболее оптимальный вариант для сооружения варочной поверхности — это чугун. Сплошную плиту можно использовать для подогрева уже готовой пищи. На специальных конфорках со съемными вкладышами можно жарить и варить.

Какого размера дом можно отопить с помощью кирпичной печи с водяным контуром

Кирпичную печку можно приспособить и для отопления больших площадей, если при ее постройке около топки поместить теплообменный элемент, через который будет проходить теплоноситель, нагреваясь и далее циркулируя в разведенной по дому системе отопления. В данном случае, возможно, потребуется подключить водяной насос, который будет ускорять движение теплоносителя в системе.

Самодельный эффективный теплообменник

Теплообменные элементы могут быть разных форм, на фото представлен один из них. Он вмуровывается в конструкцию печи около топочной камеры, чтобы, проходя через него, вода быстро нагревалась и поступала в трубы и батареи.

Трубы входа и выхода из теплообменника выводятся из конструкции печи наружу, и к ним подключается контур отопления. Далее система заполняется водой, которая и будет исполнять роль теплоносителя.

Разводку можно выполнить металлопластиковыми или полипропиленовыми трубами

В данном случае для разводки и подключению к контуру использованы металлопластиковые трубы.

Схема дровяной печи с водяным контуром отопления

На этой схеме теплообменник расположен над топкой и показан в виде решетки красного цвета. Синей линией отмечен остывший теплоноситель, который проходит через циркуляционный насос и поступает в теплообменник — эта часть контура называется обраткой. Красной линией отмечена нагретая вода, поступающая в радиаторы.

Также в отопительном контуре устанавливается мембранный бак, который может быть расположен в любом доступном месте контура, но желательно его установить на трубе обратки.

Мембранный бак

Его еще называют расширительным баком закрытого типа. На его верхней части находится ниппель, через него в верхнюю камеру закачивается воздух. При нагреве воды в системе она расширяется, и ее избыток поднимается в бак, растягивая мембрану. При остывании и соответствующем падении давления, вода дожимается обратно в систему. Таим образом сглаживаются возможные скачки давления в трубах, сводится к минимуму риск разрушения целостности системы от перегрева.

Выбираем место, где будет стоять печь

В первую очередь необходимо определиться с местом под печь. Она должна быть установлена на такой позиции, чтобы не только обогревать максимально возможную площадь, необходимо соблюдать и правила безопасности.

Между стропилом и дымоходом должен соблюдаться зазор не менее чем в 15 см. Кроме того, сильно нагревающиеся части печки также должны быть удалены от стен, потолка и других пожароопасных элементов.

Существует несколько основных схем для небольших помещений, как можно разместить разные типы печей. Как правило, печь из кирпича для дома, проекты которой предусматривают расположение таким образом, чтобы отапливать как можно большее количество помещений, ставится на стыке двух-трех комнат, при этом одна из них является кухней. Исключение составляет только печь-камин, которую обычно устанавливают в самой большой комнате, на противоположной входу стене.

Кирпичные печи для дома

В домах и на дачах наиболее часто используются «голландки», у которых толщина стен равняется половине кирпича. Если топить такие печи от одного до двух раз в течение суток, можно без проблем обеспечить комфортные температурные условия в помещении средней площади.

С учетом габаритов отопительных печей, в них применяют два основных способа дымооборота:

  • в «голландках» малого размера, где топливник и сама печь имеют общие стены, расположение дымовых каналов колпакового типа осуществляется вверху;
  • для печей большого размера применяют комбинированную систему дымооборота, в которой расположение дымовых каналов осуществляется с боков топливника и поверх него.

Голландка печь для дома углового типа

Еще одна разновидность отопительных печей – «голландки »углового типа. Так как они имеют угловую форму, то данные печи характеризуются тем, что занимают меньше места, что позволяет существенно увеличить полезную площадь помещения, установив печку в угол.

Угловые кирпичные печи часто устанавливают, потому что нет возможности изготовить прямоугольный фундамент. Чтобы обогреть 2-х этажный дом или коттедж, пользуются двухъярусными кирпичными отопительными печами. На каждом из этаже устанавливают автономную печку, имеющую собственный топливник.

В состав современных отопительных печей входит колосниковая решетка. При помощи этого решения, появилась возможность для доставки кислорода к месту сгорания дров, в тех объемах, которые необходимы, чтобы обеспечить горение. Это является причиной того, что сгорание топлива происходит в интенсивном темпе, и с больше равномерностью. Новые системы дымооборта дают возможность для сокращения протяженности дымовых каналов. Дым попадает в дымооборот печки до того как будет охлажден под влиянием избыточного воздуха.

Кирпичная печь с водяным отоплением — минусы

Водяное отопление от кирпичной печи на дровах

Одним из минусов водяного контура считается то, что котел уменьшает полезный объем топки. Для компенсации этого момента при кладке печи нужно предусматривать необходимую ширину котла. В случае устройства теплообменника в готовую печь придется чаще подкладывать дрова при ее топке.

Мастера рекомендуют перекладывать печь при устройстве водяного контура, так как тепловая энергия будет уходить на нагрев топливника, оставляя стены печи плохо прогретыми. Хорошо прогреваться будет лишь верхняя часть, где находятся дымоходы.

Дома, где есть водяное отопление, должны регулярно протапливаться зимой, в противном случае вся система может перемерзнуть и выйти из строя.

Здесь есть два выхода: использовать антифриз или сливать воду из системы на время отсутствия в доме.

Печь-камин

Преимущества печи-камина даже не стоит, пожалуй, и описывать. Конечно, на ней не приготовишь борщ или котлеты, но один вид открытого живого огня способен преобразить весь вид даже самого обычного жилья. Кроме того, она отлично справляется с функцией обогрева помещения, а камин позволит быстро отогреться с мороза.

У такой конструкции две топки – открытая и закрытая, что позволяет обогревать помещение в двух режимах. Использовать камин можно только время от времени, а в большинстве случаев эксплуатировать обычную закрытую топку.

Такие печи для дома из кирпича при правильном конструктивном решении могут занимать совсем немного места и иметь небольшой вес, поэтому в большинстве случаев для них необязательно выполнять отдельный фундамент. К тому же, камины имеют возможность использования в качестве топлива не только дерева и уголя, но и различных брикетов, что повышает их экономичность.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Подготовка к строительству барбекю с казаном

Прежде чем приступать к постройке печи, необходимо определиться с местом её установки, набросать эскиз будущей модели и выбрать подходящий материал для кладки.

Определение места

Печь не должна стоять под деревьями и близко к воспламеняющемуся забору. Оптимально ставить её недалеко от вашего любимого места для еды на участке. Площадка должна быть большой, тогда готовить будет удобно. При желании можно соорудить печь с мойкой, тогда надо подвести к ней воду и канализацию. Если же это сложно, то печь ставится возле садового водопроводного крана.

Выбор материала

Печь-барбекю можно сложить из речного камня (это очень красиво), из керамзитовых блоков или обычного красного кирпича. Но поверхности, соприкасающиеся с огнём, выкладываются из специального огнеупорного кирпича, потому что все перечисленные выше материалы не выдерживают высокой температуры в мангале или под казаном и растрескиваются. То же самое относится к раствору для кладки. Места, где горит пламя, выкладываются на специальном составе. Раствор для остальной печи тоже специфический: цемент не выдержит даже небольшой температуры, поэтому вместо цементной части раствора применяется глина.

Уличная печь из речного камня смотрится эффектно, но требует определённых навыков кладки

Видео: какой кирпич выбрать

Определение модели

Прежде чем рассчитывать количество стройматериала, необходимо определиться с моделью «садового камина». Здесь следует учесть следующие аспекты:

  • габариты печи-барбекю; если конструкция массивная, ей понадобится фундамент;
  • местоположение;
  • форму топочного отделения;
  • форму и размеры дымохода;
  • дополнительные элементы, такие как казан, мойка, духовка.

Мы выбрали для постройки сложную печь. Это мангал-барбекю с плитой для готовки и казаном, проект мастера Валентина Бруя под названием «Стоунхендж».

Авторский проект барбекю с казаном «Стоунхендж» Валентина Бруя

Расчёт количества кирпичей

Расчёт материала делается после выбора модели со схемой порядовки. Считается примерное количество кирпичей в каждом ряду, учитывается их тип (огнеупорные, силикатные, обычные) и форма. Примерные подсчёты производят следующим образом: считают кирпичи в первом, сплошном ряду; полученное число умножают на количество рядов и так называемый заполнительный коэффициент. Для печей барбекю он составляет 0,65. Учитываем, что примерно 15% кирпичей уйдёт в брак, это число надо увеличить до 30%, если предполагается резка кирпичей. Они при этом ломаются.

Таблица: расчёт потребности материалов

Наименование материалаКоличество
Красный печной полнотелый кирпич1000 штук
Огнеупорный кирпич для топок300 штук
Обычный кирпич300 штук
Огнеупорная глина100 кг
Речной песок0,2 м3
Мертель шамотный МШ-28100 кг
Цемент М400300 кг
Топочная прочистная дверца1 штука
Чугунная плита под казан 705х530 мм1 штука
Утеплитель для печей фольгированный3 метра
Вьюшка1 штука
Уголок стальной небольшого сечения5 метров
Казан1 штука

Таблица: необходимые инструменты

ИнструментКоличество
Мастерки1 набор
Расшиватель швов1 штука
Топорик или тяпка для рубки кирпичей1 штука
Болгарка для резки кирпичей1 штука
Дрель с комплектом насадок для шлифовки кирпичей на рабочем столе1 штука

Подготовка фундамента

Прежде чем приступать к кирпичной кладке, необходимо подготовить фундамент для будущей печи.

  1. Для фундамента колышками и нитью разметить нужную площадь с запасом по 1 метру с каждой стороны. Перед печью запас можно сделать и гораздо больше.

    Нужную площадь под фундамент можно разметить с помощью колышков и нити

  2. Вырыть котлован глубиной 30–50 см. Учитывая размеры и вес печи, нужно делать не ленточный фундамент, а плиту.
  3. На дно котлована насыпать слой щебня или гравия высотой около 10 см; слой плотно утрамбовать.
  4. Армировать фундамент решёткой из металлических прутьев, чтобы сделать его более надёжным.
  5. Приготовить раствор: 1 часть цемента на 2 части песка, хорошо перемешать, залить одномоментно, чтобы не было трещин. Дать плите хорошо застыть.

    Фундамент нужно залить за один приём, чтобы не было трещин

  6. После высыхания смеси покрыть плиту рубероидом, лучше в два слоя — для обеспечения гидроизоляции.

    Для гидроизоляции застывшую плиту нужно покрыть рубероидом в два слоя

Обычный кирпич перед кладкой надо вымачивать в воде, иначе он впитывает воду из раствора, раствор быстро высохнет и будет некрепким.

Иногда вместо бетона для фундамента используют кирпич. Бетонный фундамент более прочный и дешёвый, однако кирпичный легче сложить и демонтировать при необходимости.

Печь имени мастера Быкова: схема, особенности

Эта маленькая компактная печка пользуется популярностью, если нужно обогреть небольшой дом. Она не имеет ни плиты, ни духовки, но на ура справится с тем, чтобы поддерживать тепло даже в трех комнатах (при грамотном расположении, разумеется). Так как ширина ее совсем небольшая, сам конструктор назвал ее «толстой и теплой стенкой».

Стандартные габариты: 51х140х215 (без трубы) или 2х5 ½ кирпича. Из достоинств отметим очень простую кладку без каких-либо сложных конфигураций. Теплоотдача составляет 2400 ккал/ час (по 980 ккал/ час приходится на каждую из боковых частей). Габариты сечения дымоходного канала – 130х260 см.

Конструкция разделяется на две части – топочный и газоотводящий отсеки. Внизу два канала, вверху – пять. Интересно, что верхние каналы на 2/3 перекрываются кирпичами так, чтобы образовалось «сито». Это «сито» не дает напрямую выходить теплу в трубу.

Итак, главные достоинства этого варианта

Преимущества кирпичной печи

Основное достоинство шведок, колпаковых вариаций — их теплоемкость. Если правильно выбрать место под размещение, выложить без ошибок, можно за счет одного устройства поддерживать комфортную температуру сразу в 4 помещениях.

К дополнительным плюсам можно отнести:

  • независимость от центрального отопления;
  • экологическую чистоту. Если в топку не бросать пластиковые банки из-под йогуртов, в атмосферу будет выделяться минимум вредных веществ;
  • неприхотливость в уходе и обслуживании;
  • возможность выбрать полностью уникальное наружное оформление.

Еще один важный аспект — создание благоприятного микроклимата в комнатах. Воздух не пересушивается, а стены хорошо прогреваются.

Как выбрать печь

Чтобы выбрать модель печи и определиться с ее габаритами, несомненно необходимо отталкиваться от индивидуальный предпочтений.

Но существуют некоторые определенные критерии, на которые следует обратить внимание прежде всего

  • Если хозяину печи не хочется расходовать лишнее время на дополнительный распил дров, то лучше всего выбирать удлиненные модели печек.
  • Если топка будет расположена с торца печи, то ширину рекомендуется выкладывать в 2,5-3 кирпича, при размещении ее спереди — 3,5-4 кирпича. Только тогда можно растапливать шведку поленьями размером до 60 см.
  • Один из немаловажных моментов — это расстояние от пола до варочной плиты.
  • По старым правилам допускалось выкладывать 11 рядов кирпичей, что составляет примерно 76-78 см, а это довольно низковато. Поэтому сейчас рекомендуется делать высоту кладки в 12-13 рядов, тем более, что это позволяет установить дверки со стеклом для камина.
  • Поскольку шведка представляет собой и обогревательное сооружение, и элемент интерьера, то ее наружный вид стоит на одном из первых мест.
  • К тому же он очень зависит от внутреннего наполнения печи шведка и может состоять из лежанки, сушилки и водогрейного бака.

Поэтому встречается огромное разнообразие кирпичных печей шведка с фигурной облицовкой, художественных изразцов, керамической плитки и мозаики.

В этих вопросах нужно принимать во внимание личный вкус, дизайн комнаты и количество финансов

Печной раствор

Основное отличие печного раствора от обычного то, что он не должен быть замешен на цементе. Как правило, это раствор из смеси глины и песка. Здесь необходимо учитывать состав кирпича.

Для одного варианта состав будет готовиться с помощью каолина либо мергеля. Их сильная сторона огнеупорность, эти минералы выдержат высокую температуру. И отлично подойдут, если вы будете делать печь для бани из кирпича своими руками.

Эту смесь легко можно приобрести в строительном магазине либо торговой сети.

Второй вариант раствора — глиняный. Используется обычная глина. Такой материал вы можете найти самостоятельно либо купить в строительной сети.

Посмотрите еще здесь!

Расчет раствора очень прост. На 100 шт. кирпича у вас уйдет 40 кг. глины. Соотношение в растворе глины и песка определяют опытным путем.

Помните, что глину необходимо замочить на 24 часа. Затем все разделяют на несколько частей, обычно 5, и добавляют туда песок.

Если вы сами не уверены в качестве раствора, лучше, перед тем как сделать печь из кирпича своими руками, обратиться за помощью к опытным печникам.

От раствора зависит многое. Поэтому при наличии возможности, опытный человек всегда подскажет советом правильный.

Отопительная печь с нижним обогревом размером 1020×890 мм

Отопительная печь имеет размеры, мм: 1020x890x2240.

Расход материалов (без учета фундамента и трубы) следующий:

  • кирпич красный — 570 шт.,
  • кирпич огнеупорный — 100 шт.,
  • глина красная — 20 ведер,
  • глина огнеупорная — 3 ведра,
  • песок — 12 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 250×140 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 380×252 мм,
  • дверки прочистные размером 130×140 мм — 7 шт.,
  • предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления раствора потребуется около 6 ч.

Печь рассчитана на отопление помещения площадью до 35— 40 м². Теплоотдача печи при одноразовой топке — 4 кВт (3400 ккал/ч), а при двухразовой — около 5 кВт (4300 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров и углебрикетов. При сжигании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом плашмя в три ряда.

Чертежи разрезов и порядовки кладки печи приведены на рис. 4. Кладку печи выполняют согласно порядовкам, соблюдая правила перевязки швов.

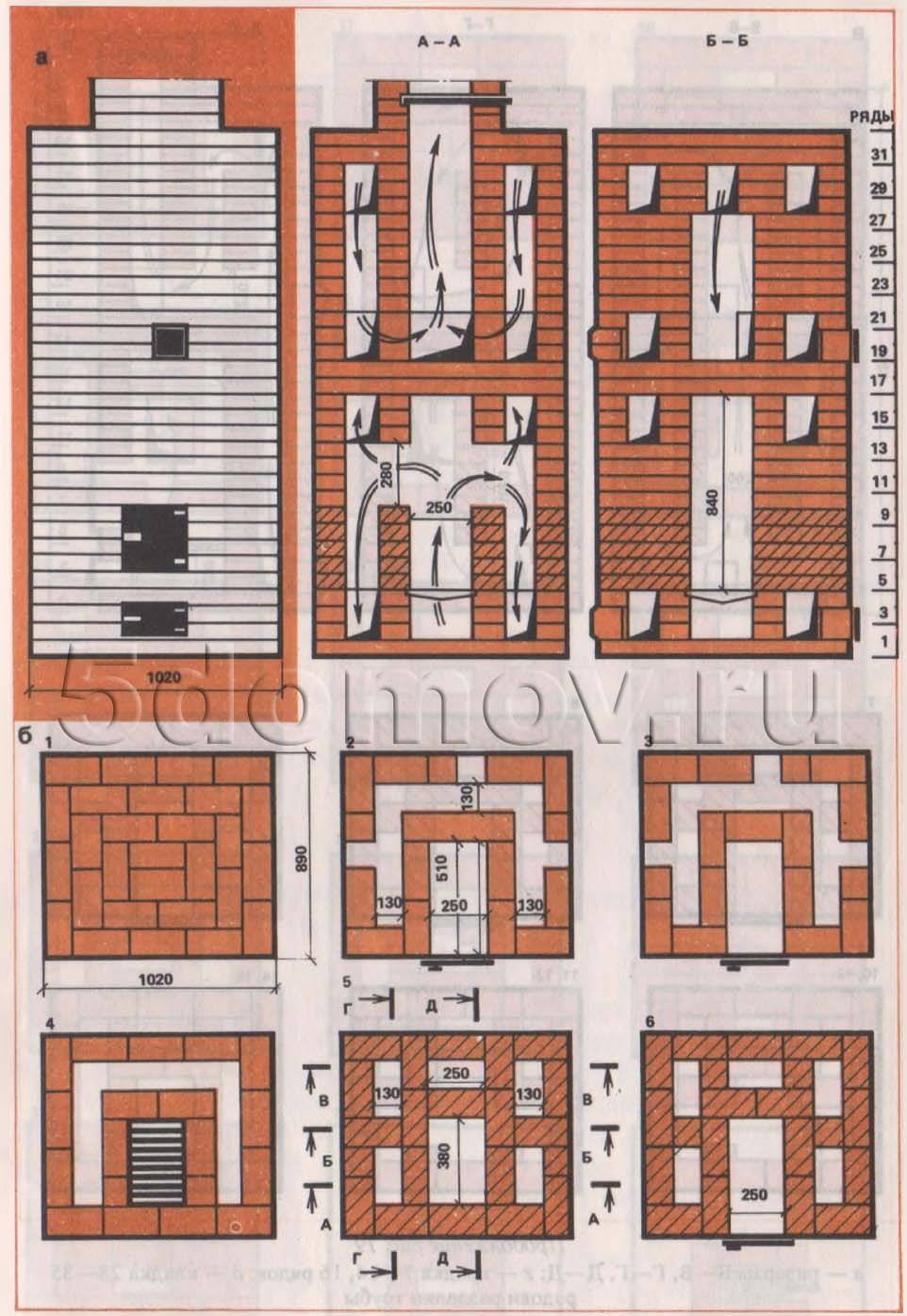

Рис. 4. Отопительная печь размером 890×1020 мм а — фасад и разрезы А—А, Б—Б; б — кладка 1 —6 рядов

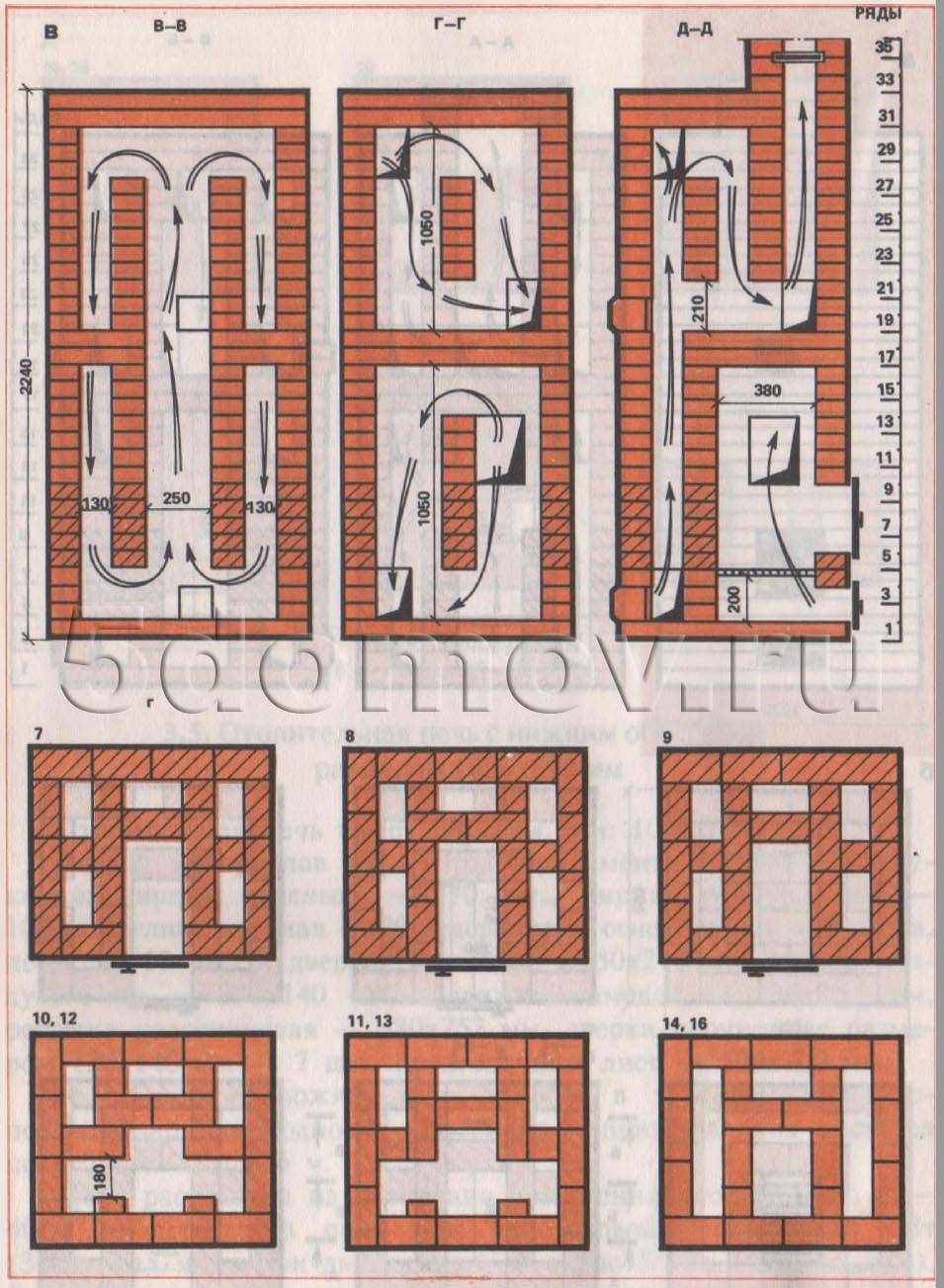

Рис. 4. Продолжение в — разерзы В—В, Г—Г, Д—Д; г — кладка 7—14, 16 рядов

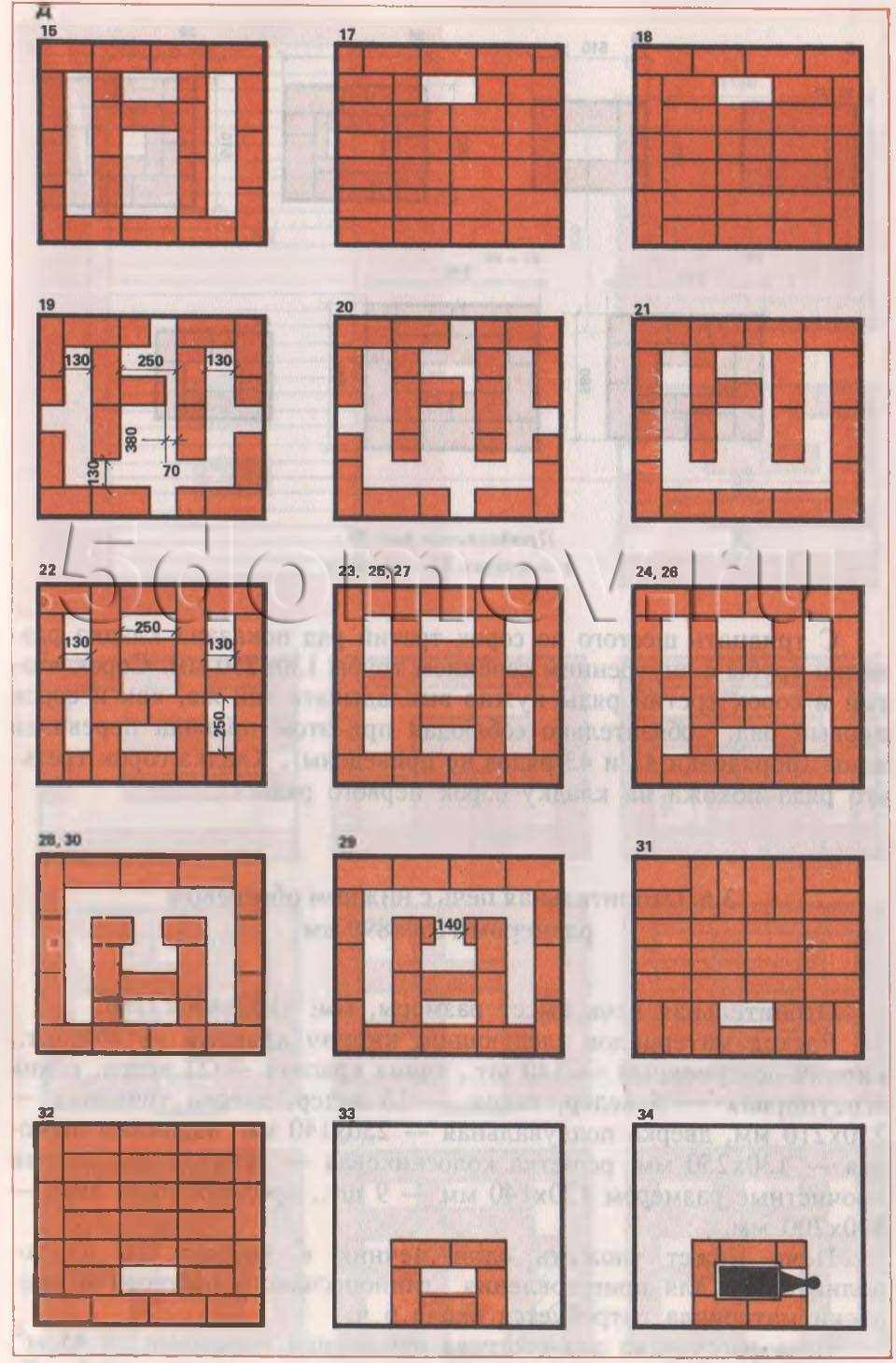

Рис. 4. Продолжение д — кладка 15, 17—34 рядов и разделки трубы

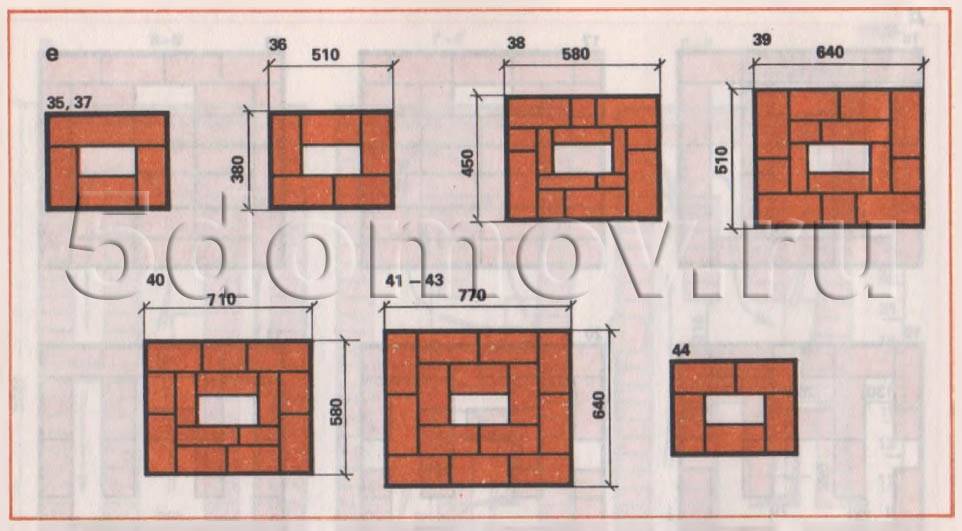

Рис. 4. Продолжение е — кладка 35—44 рядов
