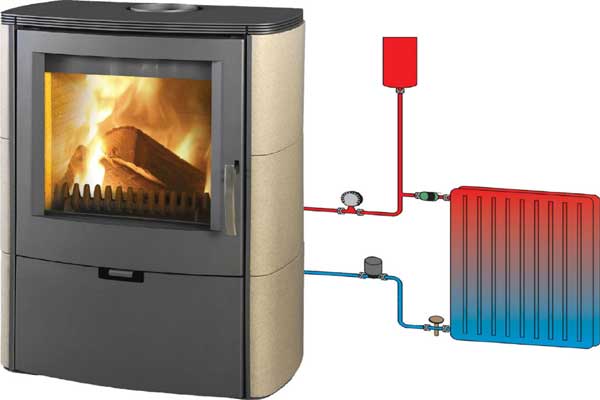

Обзор печей-каминов с подключением водяного отопления

Особенности возведения отдельных элементов камина

Воздуховодные каналы – при их монтаже распространенным материалом является кирпич, также для небольших помещений можно использовать металл или гибкие трубы. Вентилятор лучше установить в подсобном помещении, подальше от видных мест. Также нужна изоляция каналов, это позволит сократить шум и потерю тепла.

Воздухообмен – чтобы избежать потери тепла, необходимо учесть изоляцию. Для циркуляции воздуха и уменьшения сопротивляемости необходимо:

  • Всю работу производить с уровнем.
  • Сократить количество изгибов и колен воздуховода.
  • Составление проекта провести с опытным печником.
  • Камин с воздуховодом соединяются отдельными каналами.

Топка – при выборе материала топки можно остановиться на кирпиче или на металле, у каждого из них есть свои преимущества. При возведении своими руками порядовка топки может занять много времени, поэтому можно воспользоваться готовой конструкцией. Металл (чугун, сталь) быстрее нагревается и прогревает воздух, заводская работа также увеличит КПД.  Дверца топки поможет избежать многих проблем – потери тепла, случайного вылета искр. Для тех, кто любит смотреть на танцующие языки пламени, можно выбрать дверцу из стекла.

Как выбрать и на что обратить внимание?

Какие качества должны присутствовать у отопительного оборудования, чтобы стать надежным источником тепла:

  1. Мощность. Изменяется с размерами топки и габаритами печи. В среднем, для помещения площадью 10 м² требуется 1кВт мощности.
  2. Габариты. Должны вписываться в помещение для установки.
  3. Объем теплоносителя. Складывается из объема труб и радиаторов, зависит от общей протяженности системы и количества батарей. К полученному значению прибавляется еще 10%.
  4. Сечение дымохода. Показатель важен для подбора подходящих элементов конструкции.
  5. Дополнительные опции. Приготовления и подогрев продуктов, легкая очистка стекла, не нагревающиеся ручки и другие удобные в эксплуатации мелочи.

Популярные модели и их стоимость

Ангара Аква

Мощность 16 кВт, размеры 104 х 70 х 45 см, вес 205 кг, стоимость от 32 000 руб.

Характерная особенность — конвекционная решетка в верхней части. Предназначена для ускоренного обогрева окружающего воздуха.

Цены на модель камина Ангара Аква

ангара аква

Печора Аква

Мощность 18 кВт, размеры 104 х 75 х 49 см, от 40 000 руб.

Топка выложена изнутри огнеупорной футеровкой. Призматические боковые стенки декорированы керамикой. Конвекционная ниша увеличена, может служить для разогрева пищи вместо микроволновки.

Цены на модель камина Печора Аква

печора аква

MBS Thermo Vesta plus

Мощность 11 кВт, размеры 89 х 46 х 44 см, 42650 руб.

Разнообразный модельный ряд достигается возможностями качественного чугунного литья комплектующих деталей. Приличных размеров верхняя площадка позволяет вскипятить чайник или даже приготовить несложное блюдо. При этом теплообменник отсутствует.

Цены на модель камина MBS Thermo Vesta plus

MBS Thermo Vesta plus

ЭкоКамин Эльзас

Мощность 11 кВт, производство Германия, размеры 97 х 145 х 49 см, 189900 руб.

Внешняя красота и многовариантность применения изразцов для внешней облицовки очаровывают. Но совершенно непонятно, каким образом достигается заявленный 80 %-ный КПД. Никаких водяных теплообменников нет.

ЭкоКамин Бавария с плитой и теплообменником

Мощность 11 кВт, размеры 945 х 710 х 540 мм, 47 200 руб.

Увеличение объема топки в ширину позволило получить повышенную тепловую мощность. При этом образовалось достаточно места для расположения варочных конфорок. Удобная опция для небольших загородных домиков с совмещенной кухней-столовой. Призматический остекленный фасад обогревает почти всю комнату.

Мощность 17 кВт, размеры 85 х 48 х 60 см, 66440 руб.

Мощная приземистая печка, основательная и надежная.

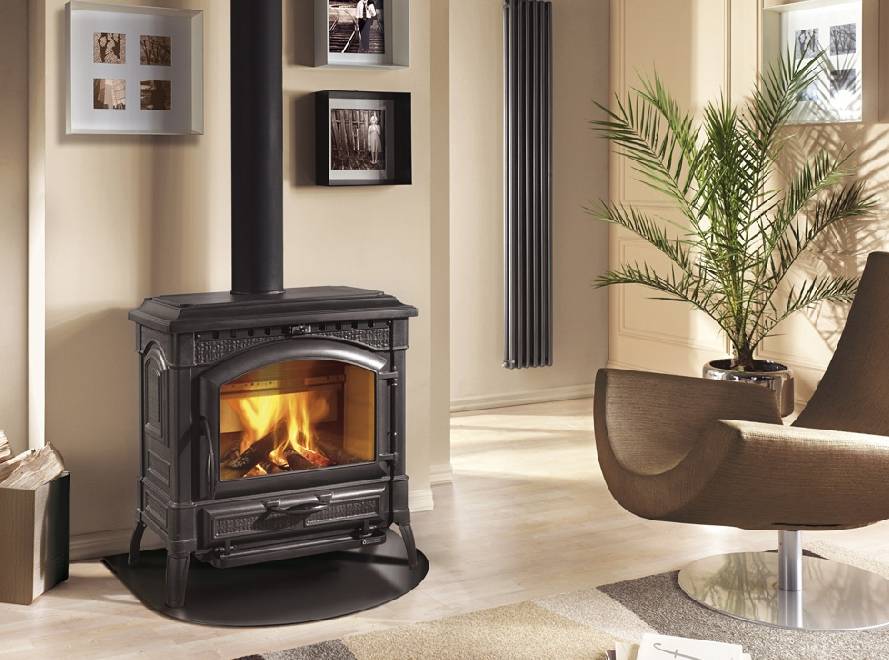

La Nordica Termo Cucinotta

Мощность 9,1 кВт, размеры 68 х 86 х 65 см, от 178400 руб.

Итальянцы — признанные законодатели моды не только в одежде и обуви. Некоторые модели каминов достойны установки в королевском дворце. Рекламируемая система «третичного дожига» топлива может вызвать сомнения у профессионального котельщика. При этом заявленный КПД 78,8 % вполне реалистичен при наличии водяного теплообменника.

Установка отопительной системы в существующую печь

Зная упорство и настойчивость наших умельцев, мы не побоимся предположить, что найдутся те, кто, организуя печное отопление с водяным контуром своими руками, установит заслонку, работающую в автоматическом режиме. Такая заслонка, перекрывающая контур при отсутствии циркуляции, оборудуется системой аварийного питания, датчиками давления и температуры и при этом сверяет свою работу через спутник с подключением к интернету. Все возможно.

Просто нужно понимать одну простую вещь: есть задумки людей, желающих сэкономить, а есть трезвый инженерный расчет, при котором прорабатываются все варианты, в которых может оказаться разработанная система, иногда, может быть, и футуристические, но, как показывает практика, вполне оправданные. Чтобы более наглядно продемонстрировать, что происходит, когда устанавливаются печи отопительные с водяным контуром своими руками без твердых расчетов и упоров на действительность, приведем один маленький пример из жизни.

Если печь уже есть, не стоит полностью ее демонтировать. Достаточно разобрать часть конструкции и установить в нее теплообменник.

К последнему затем подключается теплообменник. При необходимости в процессе частичного демонтажа можно произвести модернизацию конструкции печи.

Еще выше обязательно монтируется расширительный бак. Он обеспечит достаточный уровень давления в системе.

Трубы нужно монтировать под углом, чтобы обеспечить нормальную циркуляцию теплоносителя.

Может потребоваться циркуляционный насос. За счет него значительно возрастет КПД отопительной системы.

  • Для маленьких, хорошо утепленных домов, состоящих из одной-двух комнат и кухни, вполне будет достаточно одной отопительно-варочной печи, сложенной из кирпича.
  • Для более крупных строений необходимо хорошо продумать систему отопления таким образом, чтобы от одной печи можно было отопить весь дом. Для этого используется отопление с помощью водяного или парового контура.
  • Для одноэтажного строения такой контур может быть подключен к кирпичной печи или же изготовленной из чугуна. При устройстве системы в двух— или трехэтажном доме, скорее подойдет чугунная печь-котел.

Следующее, с чем нужно определиться — это вид топлива. Система может отапливаться дровами, углем, торфом, газом, дизельным топливом, электричеством или несколькими из них. От этого выбора будет зависеть, какую печь отопления приобретать.

Самодельный эффективный теплообменник

Теплообменные элементы могут быть разных форм, на фото представлен один из них. Он вмуровывается в конструкцию печи около топочной камеры, чтобы, проходя через него, вода быстро нагревалась и поступала в трубы и батареи.

Трубы входа и выхода из теплообменника выводятся из конструкции печи наружу, и к ним подключается контур отопления. Далее система заполняется водой, которая и будет исполнять роль теплоносителя.

Разводку можно выполнить металлопластиковыми или полипропиленовыми трубами

В данном случае для разводки и подключению к контуру использованы металлопластиковые трубы.

Схема дровяной печи с водяным контуром отопления

На этой схеме теплообменник расположен над топкой и показан в виде решетки красного цвета. Синей линией отмечен остывший теплоноситель, который проходит через циркуляционный насос и поступает в теплообменник — эта часть контура называется обраткой. Красной линией отмечена нагретая вода, поступающая в радиаторы.

Также в отопительном контуре устанавливается мембранный бак, который может быть расположен в любом доступном месте контура, но желательно его установить на трубе обратки.

Мембранный бак

Лучшие печи-камины длительного горения с водяным контуром

MBS Thermo Vesta plus

Предназначается для теплоснабжения помещений оборудованных водяными системами обогрева. Печь можно подключить к системе в тандеме с твердотопливным котлом или в самостоятельном режиме.

Максимально возможная температура воды внутри теплообменника — 90°C.

Печь производится из чугуна и стали высокого качества. Наружное эмалевое покрытие отличается особым эстетизмом и долго сохраняет привлекательный вид.

Имеется сплошная варочная поверхность из чугуна.

Быстрый прогрев помещения обеспечивается конвекцией. Ящик для золы можно выдвигать непосредственно во время растопки, что упрощает уход.

Характеристики:

  • мощность: 11 кВт;
  • КПД — 83%;
  • варочная плита — есть;
  • расположение: пристенное;
  • площадь обогрева — до 110м2;
  • дымоход: 150мм, ;
  • материал: сталь, чугун, керамические изразцы, шамот;
  • тип стекла: прямое;
  • габариты: 90*46*44см;
  • вес: 91,5кг.

Достоинства:

  • дизайн;
  • качество сборки;
  • высокая эффективность и длительное сохранение тепла.

Недостатки:

внутрення поверхность топки может потребовать замены уже через пару лет использования.

MBS VULKAN

Дровяная печь-камин может обогреть большие помещения, имея при этом компактные габариты. Прекрасно подойдет для использования в дачном доме за городом.

Поможет организовать автономное отопление или дополнить существующее.

Топка объемная, при этом топливо расходуется в режиме экономии.

С печью MBS Вулкан Термо жилище станет не только неповторимым по атмосфере, но и более уютным. Есть режимы интенсивного прогрева или тления.

Характеристики:

  • мощность: 24 кВт;
  • КПД — 83%;
  • варочная плита — есть;
  • расположение: пристенное;
  • площадь обогрева — до 140м2;
  • дымоход: 120мм, ;
  • материал: сталь, чугун;
  • тип стекла: прямое;
  • габариты: 65*78*64,5см;
  • вес: 151кг.

Достоинства:

  • удобство растопки и ухода;
  • высокая надежность;
  • скорость прогрева помещения;
  • экономия топлива.

Недостатки:

отсутствуют.

Romotop GRANADA

Печь отличается современным внешним оформлением, качеством изготовления и использует инновационный метод сжигания древесины.

Корпус выполнен из стали с облицовкой декоративной плиткой. Печи из стали быстрее прогревают воздух — уже спустя 15 минут после растопки.

В топочной камере установлен шамот, выдерживающий до 1300 градусов. Камера топки отделена от корпуса для снижения риска пожара и продления срока службы самой печи.

Характеристики:

  • мощность: 13 кВт;
  • расположение: пристенное;
  • площадь обогрева — до 130м2;
  • дымоход: 150мм, ;
  • материал: сталь, керамика;
  • тип стекла: прямое;
  • габариты: 125*50*56см;
  • вес: 254кг.

Достоинства:

  • современное оформление;
  • богатый выбор расцветок корпуса;
  • эффективность нагрева.

Недостатки:

высокая стоимость.

МЕТА Печора Аква

Печора одина из самых эффективных печей-каминов, которая сможет эффективно отопить большой дом. Установка подключается к радиаторам отопления.

Прогревается печь за считанные минуты, а сам очаг камина изготавливается из негорючих материалов, основным является нержавеющая сталь. Если необходимо обогреть небольшое помещение, данная модель подойдёт и для этого.

Тогда ее можно не подключать к водяному контуру отопления, мощности воздушного обогрева будет достаточно. Нельзя подключать печь к радиаторам отопления если в батареях нет воды.

Характеристики:

  • мощность: 9 кВт;
  • расположение: пристенное;
  • площадь обогрева — до 90м2;
  • дымоход: 150мм, ;
  • материал: сталь, керамика;
  • тип стекла: прямое;
  • габариты: 104*75*49см;
  • вес:155кг.

Достоинства:

  • не занимает много места;
  • экономный расход дров;
  • режим тления.

Недостатки:

быстро остывает.

EdilKamin Warm CS

Печь относится к новому поколению. В зависимости от площади помещения можно выбрать комплектацию Warm Base или Warm Scaldavivande.

Данная печь может не только обогревать жилище, но и обеспечивать горячее водоснабжение.

Дизайн в классическом деревенском стиле, но впишется и в современный интерьер. Торцы, фасад и основание — чугунные, очаг — из стали, облицовка из керамики.

Характеристики:

  • мощность: 14 кВт;
  • расположение: пристенное;
  • площадь обогрева — до 140м2;
  • дымоход: 150мм, ;
  • материал: чугун, сталь, керамика;
  • тип стекла: прямое;
  • габариты: 108*56*51,5см;
  • вес: 253кг.

Достоинства:

  • эффективность;
  • отопление и горячая вода;
  • надежные комплектующие;
  • идеальная сборка.

Недостатки:

высокая стоимость.

Как выбрать камин с водяной рубашкой

Выбор подходящего камина с встроенным водяным контуром, задача не из легких. При подборе подходящего оборудования, учитывают несколько важных факторов и характеристик каминной топки:

  • Принцип работы – камины на дровах с водяным контуром, выпускаются длительного и обычного горения. Классические версии, малоэффективны. Дрова в топке сгорают за 2-3 часа. Твердотопливный отопительный камин длительного горения с водяным контуром, работает от 4 до 6 часов от одной закладки дров.

Материал топочной камеры – камины производят из стали и чугуна:

  1. Металлический камин, изготовленный из конструкционной или нержавеющей стали, быстро прогревается и начинает отдавать тепло, но также быстро остывает. Преимущество – небольшой вес изделия, не более 100 кг и относительно небольшая стоимость. Срок службы 12-15 лет.

Чугунный камин, хорошо аккумулирует тепло. После затухания пламени, еще несколько часов поддерживает нагрев теплоносителя. Чугунную конструкцию отличает большой вес топки. Стоят чугунные камины дорого, что объясняется особенностями производства. Срок службы не менее 30 лет.

Помимо принципа работы и материала камина, при подборе учитывают еще два параметра: необходимую мощность и производителя.

Как рассчитать мощность камина

Сложность расчетов мощности камина с водяным контуром обогрева, заключается в том, что производитель указывает в технической документации сразу два значения. Приводятся параметры общей производительности и мощности самого теплообменника.

Первое значение указывает на то, какую площадь камин сможет прогреть, используя комбинированный принцип нагрева. Вторым коэффициентом (мощностью теплообменника), обозначают количество тепла, поступаемого в радиаторы отопления.

Методика расчетов, принимая во внимание указанные параметры, следующая:

  • Вычисления по общей мощности – расчеты проводят по формуле 1 кВт = 10 м². Соответственно, для дома на 110 м², подойдет 11 кВт камин. Но, приведенные расчеты действительны, только если планируется топить постоянно. Если такой возможности нет, подбирают камин в 1,2-1,5 раза мощнее.

Вычисления по теплообменнику – второй указанный коэффициент мощности, это производительность теплообменника. Камины работают по принципу комбинированного нагрева. В комнате, где установлена каминная топка, будет тепло за счет конвекционного нагрева. Помещение не нуждается в радиаторах. От общих размеров отапливаемых помещений, отнимают площадь комнаты с камином.Подбирают коэффициент производительности теплообменника по формуле 1 кВт = 10 м². Если планируется водяное отопление от камина с естественной циркуляцией, добавляют запас мощности в пределах 10%.

Объем теплообменника в камине должен быть достаточным, чтобы обеспечить равномерный прогрев теплоносителя. В технической документации указываются допустимые границы значений.

Чтобы определить, насколько выбранный камин соответствует данному параметру, подсчитывают общий объем теплоносителя в системе отопления здания. Рабочие параметры теплообменника, указанные в документации, должны на 10% превышать характеристики радиаторной системы.

Для удобства и облегчения подбора подходящего камина с водяным контуром, разработаны специальные онлайн калькуляторы. После ввода необходимых значений, программа самостоятельно подберет оптимальный вариант.

Производители каминов с водяной рубашкой

Камины с встроенным контуром, разрабатывают несколько российских и зарубежных заводов. Благодаря популярности, постоянно внедряются новые решения. Камины выпускаются в классическом и современном исполнении. Имеют красивое оформление и высокую теплоотдачу.

Особой благосклонностью потребителя, что показывает неизменный спрос на продукцию, пользуются следующие модели (для удобства список распределен по территориальному признаку):

  • Российские камины:
    • МЕТА Ангара Аква,
  • Везувий ПК-01,

ЭкоКамин Бавария,

Бранденбург Призма,

Metafire ВАРТА АКВА.

Итальянские камины:

  • La Nordica Termo Isotta,

EdilKamin Warm CS.

Бельгия: EFEL Harmony III.

Немецкие камины:

  • Spartherm,

Shmid.

Сербские камины: MBS Thermo Vesta plus.

Швеция: Keddy K 836.

Французские камины: Chazelles.

Чешские камины:

  • Romotop TALA 11 и Romotop Granada,

ABX Belt 10 Аква.

При выборе, стоимость камина зачастую имеет решающее значение. Цены на продукцию имеют разбежку от 80 до 500 тыс. руб., в зависимости от производителя, функциональных возможностей, мощности и предназначения.

Цены на российские камины, находятся в бюджетном сегменте. МЕТА Ангара Аква, продается, начиная от 40 тыс. руб., а Бранденбург Призма от 34 тыс. руб. Европейские аналоги, стоят в 3-4 раза дороже.

Планируем отопление дома камином с водяным контуром

Камин для дома с водяным контуром — пример установки в системе с ​​котлом для центрального отопления и солнечными коллекторами

Уже на стадии проектирования дома вы должны включить в проект все элементы, необходимые для установки в доме всей системы отопления, чтобы все работало должным образом. Прежде всего, надо запланировать подачу воды в контур, и отток воды.

Кроме того, важно предусмотреть место для дымохода, клапанов или вентиляционных отверстий, через которые будет поступать воздух, необходимый для надлежащего процесса горения. Для обеспечения безопасности, система должна быть оснащена открытым расширительным баком, который будет принимать воду, протекающую в трубах, когда она увеличит свой объем, что обеспечит надежную защиту от опасных скачков давления

Для обеспечения безопасности, система должна быть оснащена открытым расширительным баком, который будет принимать воду, протекающую в трубах, когда она увеличит свой объем, что обеспечит надежную защиту от опасных скачков давления.

Можно также использовать систему теплообменника. Такое решение позволяет осуществлять работу в замкнутой системе, а избыточное тепло будет принимать радиатор, расположенный в контуре.

Холодная вода подается в радиатор, когда температура в рубашке превышает 95 °С. Другим, более эффективным, но более дорогостоящим решением является использование бака для аккумуляции тепла. Это позволяет накапливать избыточное тепло и использовать его дольше, когда печь уже не горит. Тогда нет необходимости монтировать газовый котел в качестве дополнительного источника тепла для сильных заморозков.

Если вы решитесь на установку камина с котлом, то это потребует установки дополнительного теплообменника для работы оборудования в двух различных системах – открытой и закрытой. Камин должен быть расположен как можно ближе к дымоходу, который должен иметь как можно меньше перегибов. Кроме того, необходимо заранее продумать место, где поставить систему управления, датчики температуры, а также проводку для электрических насосов.

Автоматика – ключ для правильной работы

Камин дает значительное снижение расходов на отопление, но только если вы хорошо контролируете процесс горения.

Производители предлагают два варианта автоматической подачи воздуха в камеру сгорания. Первая использует вентилятор, который подобран вместе с блоком управления и расширительным баком. Другим предложением является применение дросселей, контролируемых системой автоматики.

Для обеспечения безопасности в случае сбоя электропитания, вы должны установить источник бесперебойного питания.

Камин с водяным контуром – это очень модное решение из-за декоративной функции и эффективного обогрева. При правильном выборе топлива и правильной работе устройства вы сможете достичь снижения затрат на отопление. Наилучшие результаты могут быть достигнуты за счет включения в систему дополнительного источника тепла, например, газового котла, в сочетании с установкой теплообменника.

Решение смонтировать такой камин должно быть принято еще на этапе проектирования дома. Это позволит избежать ненужных расходов, связанных с адаптацией комнат для его правильной и безопасной эксплуатации. До принятия окончательного решения необходимо выполнить полный расчет стоимости, так как только продуманные решения дадут реальную экономию.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система. Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

  • строительный уровень;
  • рулетка;
  • мастерок;
  • ведро;
  • пассатижи;
  • электродрель;
  • сварочный инвертор;
  • гаечный ключ;
  • отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией. Ведь печь — тяжёлое сооружение, которое требует подготовленной базы

Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Достоинства, недостатки

К положительным качествам агрегатов относят:

  • принцип работы простой каминной модели: выделение тепловой энергии печи происходит в течение процесса сгорания топлива;
  • дымоходные каналы предназначены для выведения угарного газа. Если дополнительно предусмотреть каналы, по которым конвекционно будет двигаться воздух, температурные отметки станут выше;
  • отсутствует локализация зон подогрева около камина;
  • простота, легкость системы воздушной циркуляции теплового носителя;
  • высокий уровень безопасности. В сравнении с водяным контуром, даже малейшая дыра в трубопроводе может стать причиной прорыва. Горячая вода может нанести ожоги, сильно навредить человеку;
  • отсутствие теплового носителя;
  • легкость, простота включения, выключения отопления;
  • в сравнении с водяным контуром, существенно дешевле;
  • отсутствие перепадов температуры по зонам локализации.

Негативные стороны:

Процесс горения

Работа каминопечи, имеющей водяной контур, во многом зависит от того, как будет организован процесс горения. Он обязательно должен быть непрерывным. Немаловажную роль играет топливо, которое используется для отопления:

  1. Лучше использовать для отопления дрова из лиственных деревьев. Хвойные породы отличаются высоким содержанием смолы, которая будет оседать на внутренней поверхности дымохода, засоряя его.
  2. Древесина должна иметь определённую влажность. Её значение не должно превышать 20%. В противном случае дрова будут плохо гореть, образуя большое количество дыма. Мощность работы камина в этом случае значительно снизится.
  3. Размер поленьев должен соответствовать размеру топочной камеры.

Виды печей-каминов

По своему строению водяная печь незначительно отличается от традиционного камина. Разница состоит в том, что в верхней части топки или в стенках печи располагается теплообменник со змеевиком, по которому циркулирует вода.

С обеих сторон к змеевику подключаются трубы: первая — для входа холодной воды из распределительного бака, а вторая — для отвода горячей воды, которая поступает в систему водяного отопления.

Важно: так как водяные печи работают на твердом топливе или природном газе, то при их установке обязательно устройство дымохода, по которому будут выводиться продукты горения.

Наряду с отоплением в систему можно включить трубы, которые будут давать горячую воду для хозяйственных нужд, а также организовать в доме «теплый пол». Все зависит от мощности оборудования и расположения отопительных труб.

Устанавливать водяную печь-камин как единственный источник постоянного отопления нерационально, так как автоматизировать процесс топки не представляется возможным, и надолго покидать жилище будет нельзя. Однако как дополнительная система обогрева печь-камин будет весьма кстати, особенно во времена сильных морозов.

Наиболее популярными видами водяных печей-каминов на сегодня являются чугунные и угловые печи, обладающие своими преимуществами и недостатками.

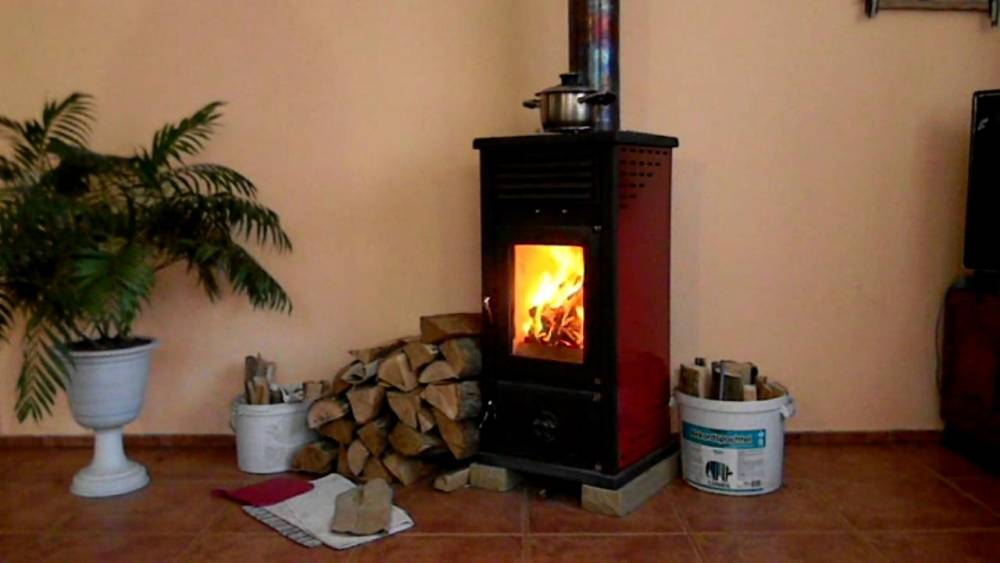

Чугунные печи-камины

Водяные печи из чугуна пользуются большим спросом наравне со стальными моделями. Эти печки отличаются долговечностью и хорошо сохраняют тепло за счет физических свойств чугуна.

Плюсы:

  • экономичный способ обогрева помещений с хорошими показателями КПД;
  • долгий срок службы;
  • стойкость к коррозии;
  • стенки печи длительное время держат тепло, даже после окончания топки, что сказывается на экономии энергии и топлива;
  • компактны и просты в монтаже;
  • возможна установка печи в любом помещении, в углу, вдоль стены, как разделитель комнат.
  • часто дополняются варочной поверхностью и духовым шкафом.

Минусы:

  • большой вес;
  • печи из чугуна боятся резких перепадов температуры, например, при попадании в котел холодной воды (от этого они могут лопнуть или треснуть);
  • чугун довольно хрупкий материал, он не переносит акцентированных механических нагрузок (при транспортировке и монтаже оборудования);
  • печи не могут быть установлены на пол из дерева;
  • часто для установки чугунной печи требуется дополнительное обустройство фундамента из кирпича или гипсокартона.

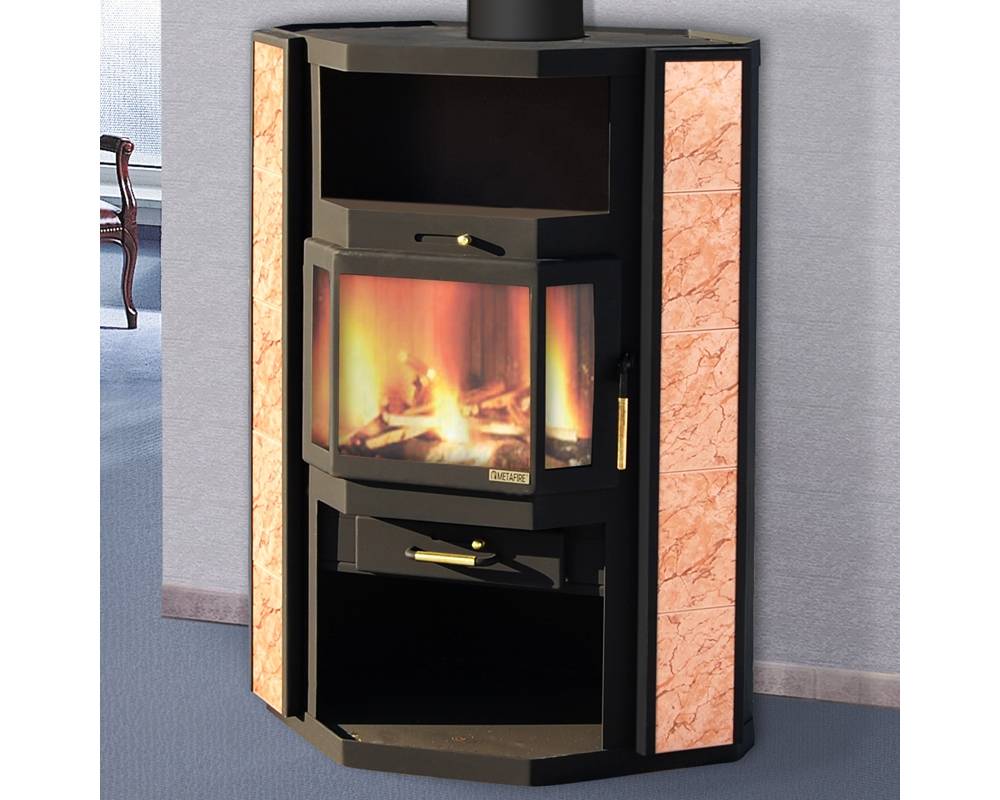

Угловые печи-камины

Угловые печки — это наиболее покупаемые модели водяных печей не зависимо от фирмы-производителя.

Основные преимущества:

  • печь может быть изготовлена из различных материалов (кирпич, сталь, чугун);
  • полукруглая конфигурация фасадной поверхности смотрится красиво и современно;
  • более широкий обзор пламени;
  • достаточно высокий КПД, благодаря отражению тепла от стенок;
  • компактность;
  • использование пространства в углу, которое обычно остается незадействованным;
  • при установке камина в угол более эффективно отапливаются прилегающие помещения (смежные комнаты);
  • угловые печи выглядят стильно и могут стать отличным дополнением к любому интерьеру помещений дома.

Недостатки – печь не может быть установлена в другом месте, кроме угла комнаты.

Обзор популярных печей-каминов с водяным контуром

Разновидности печей-каминов по дизайнерским характеристикам

Современные изготовители выпускают водяные камины для отопления маленьких домов и габаритных помещений. Потребители отдают предпочтение нескольким вариантам:

  • Koza/K6, Kratki. Компактный отопительный агрегат для небольшого дома с регулировкой интенсивности пламени. Мощность составляет 8 кВт, топка выполняется из чугуна.
  • Бавария Три стекла, ЭкоКамин. Печка с оригинальным дизайном застекленной с трех сторон стальной топки. Дымоход подключается сверху и сзади. Отопитель с режимом вторичного дожига способен греть помещение около 6 часов.
  • Профессор Бутаков, Термофор. Выпускается с дверкой из стали, чугуна с окошком и экранированной системы труб конвекции. Подходит для оснащения склада, ангара на 1000 квадратов. КПД составляет 80 % за счет направления воздуха в камеру дожига специальными жиклерами.
  • Happy Red, MBS. Стильный камин для помещения на 45 м2. Изготовлен из стали и чугуна каркасным способом. Топка обрамлена шамотом, сглаживание температурной разницы осуществляется отбойником из вермикулита. КПД – 82 %.
  • ПК-01, Везувий. Модель с варочной панелью обогреет дом на 150 квадратов. Топка разогревается электровентилятором, отдача тепла при длительном горении – 5 часов. интенсивность горения регулируется поддувальной створкой.
  • Lava, Guca. Чугунное устройство с площадью отопления 89 м2 оснащено двумя регуляторами – в топке и зольнике. Дымоход подсоединяется на задней или боковой части.

Все печи-камины отличаются безопасностью, оснащаются инструкцией по эксплуатации.

Принцип работы печи камина длительного горения

Подробно разбирая схему камина и печи, мы не раз говорили, что одним из основных элементов отопительной конструкции является топка, дымоход и зольник.

Так вот особенность печей длительного горения как раз и заключается в том, что в ней отсутствует зольник, через который происходит забор холодного воздуха.

Схема печи длительного горения

Зольник выполняет функцию не только поддувала, но и позволяет производить систематическую очистку от золы и пепла камин. Здесь же принцип работы таков, что продуктов горения практически не остается.

А кислородом, напрямую участвующим в процессе горения печи, дровяная печь камин снабжается через специальное отверстие. Это своеобразный приточный патрубок, который позволяет регулировать приток кислорода и, соответственно, влиять на интенсивность горения печи.

Чугунная печь длительного горения

Ключевым моментом печи камина длительного горения является необходимость обеспечения достаточного количества кислорода. Это позволит поддерживать стабильное горение топлива в камере и обеспечит экономичный расход дров.

Сам процесс горения происходит в закрытом пространстве, откуда через специальную трубу, высвобождается древесный газ. Дальше нагретый газ идет во вторую, где происходит смешивание с вторичным воздухом, закаченным вентилятором.

Это обеспечивает беспрерывный процесс, который происходит до тех пор, пока полностью не сгорят дрова. При этом температура горения порой достигает 1200 градусов. При этом сырье расходуется очень медленно, по мере необходимости, что существенно увеличивает экономичность такого камина печи.

Высокий КПД (80-85%) печей каминов продолжительного горения также достигается благодаря удачному расположению теплообменника, который представляет собой водяную рубашку.

Устройство помогает равномерно прогревать водяной контур по всему периметру, увеличивая теплоотдачу. Температура отходящих газов обычно не превышает 130-150 градусов. Тепло, выделяющееся в камине, максимально эффективно прогревает теплоноситель.

Конструкция печи

Учитывая то, что тление происходит крайне медленно, камины длительного горения, в отличие от пиролизных печей и котлов, не так требовательны к качеству и влажности топлива. Конечно, производительность тоже уменьшится при влажных дровах (более 30%), но не так сильно упадет, как в пиролизном котле.

Очень многие модели работают на основе на сыпучих древесных веществах (опилки, щепки), на торфяных брикетах или на базе древесных кусков, срезов. Но это скорее заводские модели. А вот конструкции, выполненные своими руками, лучше отапливать все же дровами.

Сама модель печи длительного горения появилась на рынке сравнительно недавно. В начале 21 века компания Stropuva благодаря инженеру Эдмунтасу Штропайтис нашла решение проблемы постоянного добавления топлива в котел.

Именно он первым придумал подачу кислорода сверху, благодаря чему став возможен реализации длительного горения. На сегодняшний день это наиболее практичное устройство для обогрева дачи, уровень производительности которого достигает 70, а иногда и 100%.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
