Печь с водяным контуром для отопления дома

Разновидности систем

Существуют два варианта, как сделать отопление в доме от печи. В первом случае это будет система с естественным типом циркуляции теплоносителя, а во втором – принудительной циркуляцией.

Паровое отопление от печки с естественной циркуляцией не требует подключения к электричеству, поскольку вода по отопительному контуру циркулирует за счет законов физики. Однако в данном случае отопительный трубопровод должен быть большого диаметра, что приводит к увеличению объема и инерционности системы. Такая печь будет довольно долго греться при растопке. В тоже время, когда дрова полностью прогорят, теплоноситель в контуре будет дольше оставаться теплым.

Среди недостатков естественной циркуляции в паровом отоплении от печи в частном доме стоит назвать еще и тот факт, что подающие трубы нужно размещать либо под потолком, либо на уровне батарей. Если дом двухэтажный, верх от печи выходит труба, по которой теплоноситель расходится по радиаторам второго этажа, и лишь затем опускается на первый этаж и обогревает помещения на нем.

Выполненное своими руками печное отопление с естественным типом циркуляции не отличается высоким КПД, поскольку вода в контуре движется медленно и не поставляет достаточно тепла в помещения.

Во втором случае кирпичная печь с водяным отоплением оборудуется циркуляционным насосом, который обеспечивает постоянное движение теплоносителя внутри контура с определенной скоростью. За счет изменения параметров скорости можно регулировать степень прогрева помещений. Таким образом, данная разновидность системы является более эффективной. Однако для ее работы необходимо наличие электроэнергии. Если произойдет сбой в электропитании, насос отключится, а теплоноситель внутри работающей печи закипит. Чтобы избежать подобных неприятностей, в случае резких перебоев в электричестве циркуляционный насос стоит подключить к источнику бесперебойного питания с аккумулятором. При регулярном отключении электропитания понадобится еще и генератор энергии, а это достаточно дорого.

Печное отопление с теплоносителем

Очень удачной вариацией традиционного печного отопления считается система с водяным контуром. Она успешно сочетает в себе достоинства водяного и печного отопления, что позволяет ей равномерно и рационально распределять тепло по помещению. При этом такая система способна обогревать одновременно несколько комнат.

Устройство печи с водяным котлом

Печь, использующаяся в такой системе, работает по типу твердотопливного котла. Однако в отличие от него она нагревает не только теплоноситель, но и собственные стенки и дымовые каналы, которые так же участвуют в обогреве помещения. Таким образом печное отопление с водяным контуром обеспечивает передачу тепла к радиаторам только в процессе топки. Однако разогретая поверхность печи излучает тепло до полного остывания.

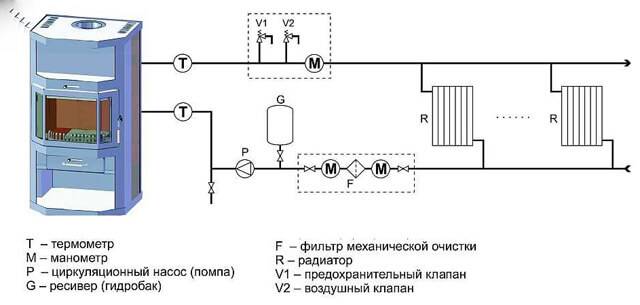

Схема работы печного отопления с водяным контуром — простая однотрубная система

Регистр: назначение и устройство

Основное конструктивное отличие печи для отопления с теплоносителем – наличие так называемого регистра или теплообменника или змеевика. Так называют деталь, установленную в топливнике, по которой циркулирует теплоноситель. Именно к ней подключается традиционная система водяного отопления.

Конструкция детали может быть самой разнообразной, главное, чтобы она обеспечивала максимальную из всех возможных температур находящегося в ней теплоносителя и не препятствовала постоянной и равномерной его циркуляции.

Форма регистра может быть различной и, скорее всего, его вам придется делать на заказ

Для изготовления регистра используется листовая сталь толщиной от 3 до 5 мм или металлические трубы. Большой популярностью пользуются теплообменники из листовой стали, которая достаточно проста в обработке. Кроме того такие изделия относительно легко очистить от продуктов сгорания. Основной недостаток – небольшая площадь нагрева, что их невыгодно отличает от регистров, выполненных из металлических труб. Чаще всего змеевики изготавливаются по заказу, под определенную модель и размеры печи. В некоторых случаях их даже можно сделать самостоятельно.

Печное отопление с теплоносителем

Очень удачной вариацией традиционного печного отопления считается система с водяным контуром. Она успешно сочетает в себе достоинства водяного и печного отопления, что позволяет ей равномерно и рационально распределять тепло по помещению. При этом такая система способна обогревать одновременно несколько комнат.

Устройство печи с водяным котлом

Печь, использующаяся в такой системе, работает по типу твердотопливного котла. Однако в отличие от него она нагревает не только теплоноситель, но и собственные стенки и дымовые каналы, которые так же участвуют в обогреве помещения. Таким образом печное отопление с водяным контуром обеспечивает передачу тепла к радиаторам только в процессе топки. Однако разогретая поверхность печи излучает тепло до полного остывания.

Схема работы печного отопления с водяным контуром — простая однотрубная система

Регистр: назначение и устройство

Основное конструктивное отличие печи для отопления с теплоносителем – наличие так называемого регистра или теплообменника или змеевика. Так называют деталь, установленную в топливнике, по которой циркулирует теплоноситель. Именно к ней подключается традиционная система водяного отопления.

Конструкция детали может быть самой разнообразной, главное, чтобы она обеспечивала максимальную из всех возможных температур находящегося в ней теплоносителя и не препятствовала постоянной и равномерной его циркуляции.

Форма регистра может быть различной и, скорее всего, его вам придется делать на заказ

Для изготовления регистра используется листовая сталь толщиной от 3 до 5 мм или металлические трубы. Большой популярностью пользуются теплообменники из листовой стали, которая достаточно проста в обработке. Кроме того такие изделия относительно легко очистить от продуктов сгорания. Основной недостаток – небольшая площадь нагрева, что их невыгодно отличает от регистров, выполненных из металлических труб. Чаще всего змеевики изготавливаются по заказу, под определенную модель и размеры печи. В некоторых случаях их даже можно сделать самостоятельно.

Принципы функционирования отопления

Отопление на основе печи с водяным контуром работает по принципу теплообмена. В топке печи от горячего воздуха нагревается вода, находящаяся в контуре. Она поднимается вверх по трубе и направляется в отопительную систему. Попадая в радиаторы (батареи), теплоноситель отдает свою тепловую энергию, а охлажденная жидкость обратно поступает в печной контур. Так обеспечивается замкнутый цикл системы.

Выделяется 2 основных типа данного отопления:

1. Самотечная система. В соответствии с физическими законами, нагретая вода поднимается вверх и самостоятельно устремляется в отопительную разводку, освобождая место для уже охлажденной жидкости. Такая система способна хорошо функционировать при небольшом количестве радиаторов и малой общей длине трубопровода.
2. Принудительная система. В радиаторах и по мере продвижения по трубам водный поток испытывает значительное сопротивление, что тормозит его. В разветвленных и достаточно длинных системах собственного давления часто оказывается недостаточно, а потому приходится к обеспечению принудительного движения теплоносителя. Для этого устанавливается электрический насос (чаще всего в обратной трубе).

Конструктивные особенности печи

Печь для водяного отопления отличается от обычной тем, что в нее встраивается водяной контур (теплообменник). Он содержит 2 патрубка: сверху — для подачи горячей воды в систему, снизу — для подключения обратной трубы с охлажденной жидкостью. Печь своим устройством должна обеспечить разогрев теплоносителя, проходящего по трубам.

Эффективность работы печи обеспечивается правильным выбором конструкции контура и места его расположения, с учетом следующих особенностей:

1. Конструкция. Печной теплообменник может изготавливаться из листового металла в форме емкостей (котлов), круглых или профильных металлических труб, сложных металлических конструкций (например, отопительная батарея).
2. Материал. Водяной контур изготавливается только из металла. По прочности и коррозионной стойкости идеально подходит чугун, но он сложен в обработке. Чаще всего используются стальные трубы или листы. Нельзя использовать в топке печи медь, т.к. ее температура плавления менее 1100ºС, а кратковременный разогрев в печи на дровах возможен до 1200ºС.
3. Размеры. Объем и протяженность контура должны обеспечивать горячей водой всю отопительную систему, с учетом постепенного ее охлаждения в каждом радиаторе. Точный расчет размеров теплообменника провести достаточно сложно, а потому этот процесс доверяется специалистам. Оценить размеры можно по необходимой мощности системы отопления. Практика показывает, что достаточная мощность обогрева составляет 1,1-1,3 кВт на каждые 10 м² площади помещения при стандартных потолках (высота 2,7-2,8 м). Теплообменник же в среднем отдает 6-8 кВт энергии с каждого своего 1 м² площади.

Также важно расположение контура в печи:

1. Самый эффективный разогрев теплоносителя обеспечивается при размещении контура непосредственно в топочной камере. Такой вариант монтируется при возведении новой печи или капитальной реконструкции с полной разборкой.
2. Для повышения долговечности теплообменника его можно отделить от топки тонкой перегородкой с хорошей теплопроводностью. В этом случае устраняется прямой контакт с открытым пламенем, и снижаются требования к материалу обменника. В таком случае для разогрева потребуется больше тепловой энергии.
3. Можно использовать значительную тепловую энергию отводящегося дыма. Установка контура в системе дымохода позволяет устранить необходимость уменьшения полезного объема топочной камеры.

Для обустройства водяного отопления используются печи разного типа. В частных домахпопулярны кирпичные печи с встроенным водяным контуром. В небольших домах можно использовать пиролизные печи длительного горения. В наше время можно просто установить покупную, готовую печь с водяным контуром.

Особенности кирпичных печей

Все виды конструкций подобного плана известны уже несколько сотен лет и давно доказали свою надежность. Но отдавая предпочтение такому отоплению нужно взвесить все за и против.

Чем хорош такой вариант

• Если пытаться обогреть дом при помощи обычной печи, работающей на твердом топливе, то в среднем 1м² конструкции способен обогреть 30м² площади стандартного дома с потолками до 3м. Соответственно получается, чем больше дом, тем больше нужно строить печь. Система же имеющая встроенные водяные регистры вырабатывает в 2,5 раза больше тепла и при этом может иметь достаточно скромные размеры.
• Если инструкция по укладке конструкций была выполнена в соответствии со всеми требованиями, то печь будет служить верой и правдой не один десяток лет. Профилактический осмотр и косметический ремонт под силу любому хозяину, в отличие от варианта с твердотопливным котлом.

Принцип нагрева регистров.

• На данный момент существует несколько распространенных проектов, если русская печь не для каждого помещения подойдет, плюс ее монтаж требует высокой квалификации, то шведские или голландские кирпичные печи с водяным отоплением своими руками, при большом желании, сложить можно.
• Еще одним положительным моментом такого отопления является то, что в данном случае совсем не обязательно строить сложные многоканальные конструкции, ели вопрос о наличии жарочной поверхности не стоит, то такую систему можно смонтировать на основе обычного камина.

Важно: если максимальное КПД традиционной кирпичной конструкции не превышает 50%, то при использовании хороших регистров, грамотной трубной разводки и врезанного в систему циркуляционного насоса для отопления. КПД может доходить до 85%, что вполне сопоставимо с современными твердотопливными котлами

Схема печи с котлом отопления.

• Не последнюю роль играет цена на стройматериалы и топливо. Саму конструкцию можно сложить из материала оставшегося после строительства дома. Что же касается топлива, то дрова, каменный уголь или брикеты не относятся к заоблачно дорогим видам и вполне доступны практически всем.
• Большинство конструкций оборудуется жарочной поверхностью и духовкой, что позволяет параллельно готовить пищу.

Изъяны системы

Чтобы запустить систему на проектную мощность потребуется время, в отличие от электрических агрегатов, на разогрев кирпичных стенок конструкции и теплоносителя в трубной разводке уйдет не менее получаса.

Схема отопления от камина.

• Если сравнивать с твердотопливными котлами сопоставимой мощности, то габариты таких конструкций будут намного больше. Плюс устанавливать их нужно, как правило, в центре жилища, что забирает достаточно много полезной площади.
• Любая твердотопливная отопительная система провоцирует образование достаточно большого количества пыли. Как вы не старайтесь, но убирать в помещении, где установлена кирпичная печь нужно будет намного чаще.
• Все конструкции подобного плана относятся к объектам повышенной пожарной опасности. Работать в автономном режиме они не могут. Помимо вероятности возникновения пожара, существует еще опасность распространения угарного газа при неправильной эксплуатации или закипания теплоносителя в системе, что также чревато неприятными последствиями.

5 Возведение своими руками

Для начала подготавливается проект, после чего делается согласно чертежам теплообменник, который должен в последующем монтироваться в печку. Собственно и печка возводится по его габаритам.

При проектировании нужно подумать, каким образом устройство будет располагаться в комнате. Место должно быть удобным для пользования и общедоступным.

После того как фундамент установлен, готовится кирпич для кладки. Он должен быть огнеупорным, без каких-либо сколов, повреждений и трещин. Также нужно предусмотреть в проекте месторасположение поддувала и камеры сгорания, дымоотвода, варочной поверхности. Последнюю можно и не монтировать, всё зависит от предпочтений хозяев дома.

Постройка происходит в определённой очерёдности:

1. 1. Для начала подготавливается раствор. Он состоит из воды, глины и песка. Такую смесь можно уже в готовом виде приобрести в специализированных магазинах, но опытные мастера делают её самостоятельно.
2. 2. Фундамент изолируется слоем плёнки или рубероида.
3. 3. Поверх укладывается равномерный слой раствора и кладутся первые ряды кирпича.
4. 4. Обустраивается топка и зольник. Точность кладки нужно проверить с помощью строительного уровня.
5. 5. Дальше фиксируется дверка и делается свод. Также монтируется дымоход. Для стен дымохода нужно использовать полукруглые кирпичи.
6. 6. На завершающем этапе происходит монтаж водяного контура. Подсоединяются трубы и батареи, ёмкость для теплового обмена. После этого заливается жидкость. Можно использовать обычную воду или подготовленные растворы.

Также при желании можно сделать декоративную отделку печи. Экономичное устройство печки можно сделать и самостоятельно. Такое устройство долговечное, имеет высокий коэффициент полезного действия, поэтому дом получит установку, независимую от централизованного отопления.

Печное отопление с помощью воздушной системы

Причина устойчивого предпочтения, которое владельцы частных домов отдают печному варианту отопления, заключается в экономичности эксплуатации – доступности дров, топливных брикетов или угля.

Недостаток состоит в ограниченности обрабатываемого пространства, который можно исключить путем устройства водяной и воздушной системы на основе кирпичного агрегата.

Благодаря относительно небольшому пути он не успевает потерять температуру. В результате достигается равномерное распределение тепла по дому.

Камеру для нагрева воздуха устраивают над топкой, чтобы горячая верхняя поверхность топки и дымоход передавали ей максимальное количество тепла. Циркуляция воздуха происходит естественным образом или с помощью вентиляторов.

Естественная циркуляция происходит в результате разницы плотности холодного и горячего воздуха. Холодный воздух, попадая в нагревательную камеру, вытесняет горячий в воздуховоды.

Такой способ не требует наличия электроэнергии, однако при недостаточно быстром движении воздуха через камеру нагревания он сильно раскаляется, что может вызвать проблемы.

Воздушное отопление с естественным движением нагретого воздуха предполагает установку воздуховодов для направленного движения. В принудительных вариантах перемещение воздуха стимулирует вентилятор (+)

Принудительная циркуляция происходит с применением вентиляторов или насосов. Однако нагрев помещений происходит более быстро и равномерно. При принудительной вентиляции, регулируя ее режим, можно легко управлять объемом подаваемого воздуха в различные помещения, тем самым определяя микроклимат отдельных комнат дома.

По типу подачи холодного воздуха системы делятся на две разновидности:

• С полной рециркуляцией. Нагретые воздушные массы чередуются с охлажденными в пределах одного помещения.  Минус схемы в том, что качество воздуха падает при прохождении каждого цикла нагрева/охлаждения.
• С частичной рекультивацией. Производится забор части свежего воздуха с улицы, который подмешивается к части воздуха из помещения. После нагрева смесь двух воздушных порций поставляется потребителю. Преимущество в стабильном качестве воздуха, недостаток в энергозависимости.

Понятно, что к первой группе относятся канальные системы с естественным движением воздушного теплоносителя. Ко второй относят варианты с принудительным перемещением воздуха, для движения которого необязательно устраивать сеть воздуховодов.

Приток воздуха с улицы дает системе с естественной циркуляцией дополнительный импульс, что позволяет обойтись без использования вентиляторов

Основные преимущества воздушного отопления по сравнению с водяным:

• высокий КПД;
• безаварийность;
• отсутствие радиаторов в помещениях.

Устройство контура с принудительным движением позволяет обойтись без сооружения системы воздуховодов. Вдобавок, эту разновидность можно совмещать с кондиционированием, увлажнением и ионизацией воздуха.

Основные недостатки воздушного отопления по сравнению с водяным:

• при использовании печи температура подаваемого воздуха имеет значительный диапазон, в отличие от использования других средств нагрева;
• воздуховоды имеют большой диаметр, поэтому монтаж необходимо осуществлять на этапе строительства;
• желательно расположение печи в подвальном помещении, иначе необходимо применение вентиляторов, которые издают шум.

Движение воздуха в помещении имеет отрицательную сторону – поднимает пыль, однако использование фильтров на выходе из воздуховода позволяет эффективно эту пыль отлавливать, таким образом, уменьшая общее количество пыли в доме.

Другой особенностью воздушного отопления имеющую положительную и отрицательную стороны является скорость передачи тепла. С одной стороны – помещения нагреваются быстрее, чем при отоплении с помощью водяного контура, с другой стороны отсутствует тепловая инерция – как только печь или камин гаснет, то помещение сразу начинает остывать.

Для обеспечения равномерного давления в боковых ветвях воздуховода необходимо исключить их врезку в последние полметра магистрального воздуховода

В отличие от водяного отопления монтаж системы воздушного отопления не представляет никакой сложности. Все элементы (трубы, отводы, вентиляционные решетки) достаточно просто можно соединить без сварочных работ. Существуют гибкие воздуховоды, которые могут принимать любую форму, в зависимости от геометрии помещений.

На основе печи или камина с кирпичной или стальной топкой можно устроить как воздушное, так и водяное отопление

Купить или сделать самому

Если вы хотите увеличить теплоотдачу от дорогого покупного котла, лучше купить готовые качественные устройства – промышленность выпускает их в достаточном ассортименте. Но если хочется модернизировать буржуйку в бане либо гараже или повысить КПД камина со стальной трубой на даче – можно неплохо сэкономить, изготовив и установив теплообменник на дымоход своими руками. Установка теплообменника силами наемного специалиста обойдется во столько же, сколько стоит сама конструкция.

Примерная цена

Стоимость промышленно изготовленных теплообменников для дымохода различается в зависимости от конструкции и производителя.

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.. Чертежи регистра выполните в соответствии с размерами печи дома

Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Преимущества водяного контура

Обычная печь на дровах распространяет тепло неравномерно — жарко возле топки, а чем дальше от печи, тем холоднее. Дома некомфортно, потому что везде разная температура: пошел посмотреть телевизор – прохладно, пришел на кухню греться. С водяным отоплением дома таких неудобств нет, напротив, все тепло равномерно распространяется по всем комнатам.

К тому же печь может не только отапливать, такое отопление на дровах обычно устанавливается над варочной печной плитой, то есть можно готовить, что повышает КПД. Печь с водяным контуром это, по сути, твердотопливный котел, но здесь, кроме встроенной системы, дополнительно несут в дом тепло сама печь, дымоходы, которые даже после завершения топки долгое время остаются нагретыми.

Печи с водяным контуром широко применяются в сельской местности, где отсутствует газовое снабжение. При выборе водяного отопления не нужно покупать дорогостоящий газовый котел промышленного производства. Дровяной котел — экономный способ отапливать дом.

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
2. В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя

Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п

трубы и поставить в верхней точке открытый расширительный бак.

Как повысить КПД твердотопливного котла, в том числе и изготовленного своими руками

Недостаток всех твердотопливных котлов в том, что часть тепла уносится в дымовую трубу, снижая их эффективность – особенно при прямой и высокой дымовой трубе. Чтобы уменьшить потери тепла, и увеличить КПД котлов на твердом топливе можно воспользоваться способами, которые я применил в своём доме.

Первый способ — использование энергии дымовых газов для дополнительного нагрева помещения

Для этого необходимо, чтобы твердотопливный котёл находился в подвальном помещении или в цокольном этаже дома и перепад высоты между подом топливника котла и верхним срезом дымовой трубы был достаточно большой – не менее 7 м.

Для использования тепла, которое уносится в дымовую трубу, в комнате или между комнатами возводится отопительная печь или отопительный щиток. Твердотопливный котёл располагается так, чтобы он находился под печью или щитком. Конструкция отопительной печи выполняется так, что через её дымообороты проходят дымовые газы из котла. При выходе из топливника печи устанавливается задвижка, которая закрывается при топке котла и открывается, когда необходимо протопить печку, например в межсезонье, когда котёл ещё не топится или в другом случае.

Рис. 7

Вариант расположения твердотопливного котла (горизонтального) в доме: 1 — теплообменник; 2 — корпус котла; 3 — плита или 14 — свод из кирпича (как вариант); 4 — обратка; 5 — циркуляционный насос; 6 — запорные краны; 7 — труба с нагретой водой (подающая); 8 — топливник печи; 9 — печь; 10 — задвижки; 11 — перекрытия; 12 — расширительный бак системы отопления; 13- дымовые каналы печи; 15 — топочная дверка; 16 — поддувальная камера.

Если вместо печи соорудить отопительный щиток, то здесь вообще никаких проблем, так как он представляет собой только дымовые каналы. Длина дымовых каналов рассчитывается, как и при кладке печи.

При таком варианте дымовые каналы печи или щитка аккумулируют часть тепла дымовых газов из котла, а в последствии отдают их в помещения. Даже когда радиаторы отопления уже остыли, стенки печи ещё долго излучают тепло, которое бы просто ушло наружу.

Второй способ — использование энергии газов для нагрева воды

Кроме этого, на твердотопливном котле можно установить самодельный водонагреватель, вода в котором будет нагреваться горячими газами, выходящими из котла, через металлическую дымовую трубу. Проще всего такой водонагреватель изготовить из двух отрезков металлических труб диаметром 300-400 мм и 100-110 мм. Внутренняя труба служит одновременно дымовой трубой твердотопливного котла и нагревательным элементом, передавая энергию дымовых газов воде.
