Паровое отопление в частном доме: принцип работы системы и разбор возможных схем реализации

Минусы парового теплоснабжения и способы их устранения

  • отопительные приборы от пара греются выше 100°С, благодаря чему они представляют опасность, тем более для детей и зверей;
  • система парового теплоснабжения не прекращает работу шумно;
  • управление режимом температур затруднено;
  • невозможность устройства теплых гидравлических полов.

Первый минус можно убрать, защитив отопительные приборы и поводящие трубы экранами. Есть огромный ассортимент таких декоративных интерьерных элементов из древесины и пластика.

Шум в системе можно намного уменьшить, если применять антишумовые спайдерные крепежи для отопительных приборов при их установке, сам же парогенератор устроить в индивидуальном помещении.

3-ий пункт убрать тяжело. А вот для 4-го решение есть – теплые гидравлические полы при вашем желании можно сменить пленочными инфракрасными.

Внимание! Печку из кирпича с парогенератором нежелательно намечать одновременно под теплоснабжение и приготовление пищи, так как в летние месяцы её все равно задействовать будет нереально. Либо, придется выдумать на тёплый период альтернативный вариант

К примеру, выполнить летнюю печь на чистом воздухе.

Также нельзя применять в системе трубы из пластика, они не выдержат режима температур.

Способы циркуляции теплоносителя

Вариантов движения воды в контуре существует два:

  1. Естественная циркуляция. При таком способе устройства конструкция системы не предполагает наличия циркуляционного насоса, так как вода движется исключительно за счет силы гравитации. Трубы должны располагаться под определенным уклоном и обладать разным диаметром, чтобы вода могла двигаться без помех.
  2. Циркуляция принудительного типа. Такой вариант является более распространенным. В этом случае необходимо подключить насос, обеспечивающий непрерывную циркуляцию теплоносителя. Для того чтобы обезопасить себя в случае аварийной ситуации, рекомендуется смонтировать специально предназначенный обход, именуемый байпасом, с помощью которого циркуляция может быть в любой момент переведена с принудительной циркуляции на естественную.

Универсальный агрегат долгого горения

Водяные контуры к газогенераторным агрегатам можно и не подключать, они будут без них хорошо отапливать помещение. Единственное условие — надо правильно рассчитать мощность.

Некоторые модели дополнительно оснащены варочной плитой и духовым шкафом.

Отопительные печи длительного горения с водяным контуром считаются наиболее эффективными, так как тепло исходит сразу от двух систем — самой печи и от радиаторов.

Подключение водяного контура к газогенераторной печи не сложное.

Сделать это значительно проще, чем к кирпичной печи, которая далеко не всегда подходит для такой цели. Над топкой сооружают теплообменник. Вода в рубашке, огибающей топку, прогревается, далее теплоноситель идёт по трубам к радиаторам. Дополнительный обогрев помещения получают без увеличения энергоресурсов.

Преимущества такой системы очевидны.

Трубы, применяемые для монтажа

В связи с тем, что система работает при высоких температурах, полимерные трубы любого состава в ней использовать категорически запрещено, т.к. они быстро выходят из строя в подобном режиме эксплуатации. Поэтому для её монтажа применяются трубы, изготовленные из следующих материалов:

  • Трубы из стали. Главными недостатками является излишняя подверженность труб из указанного материала влиянию коррозии, а так же необходимость осуществления монтажа подобных труб исключительно сваркой;
  • Трубы медные. Считаются наиболее удобными и надёжными, так как они рассчитаны на эксплуатацию при высоких температурах и давлениях. Трубопровод собирается с применением пайки под высокой температурой с использованием припоев, содержащих серебро. Являются самыми дорогими изо всех используемых для обустройства СО;
  • Трубы нержавеющие и оцинкованные. Органично объединяют преимущества всех вышеописанных труб. Соединяются резьбовыми соединениями. Демонстрируют высокую устойчивость к коррозионным процессам, но являются достаточно дорогостоящими изделиями.

Пошаговое создание паровой системы от котла

  1. Составление плана и чертежа точного размещения труб. План нужно будет утвердить в соответствующих органах. В нем должно быть обозначено положение каждого радиатора, место расположения котла и впускного клапана;
  2. Установление радиаторов. Чаще всего они располагаются под окнами, что защищает их стекла от запотевания и смещает промерзание подоконника наружу здания;
  3. Выполнение фундамента под котел. Нужно вокруг выбранного для него места обшить стены негорючим материалом и подготовить бетонный фундамент;
  4. Монтаж котла. Его дно должно располагаться ниже установленных трубопроводов и радиаторов. К нему нужно предусмотреть установку датчиков давления, обязательно ввести манометр;
  5. Крепление расширительного бака. Его следует располагать в самой высшей точке отопительной системы между котлом и ближайшим к нему радиатором. Бак можно выбирать открытого и закрытого типа, с переливом и без него;
  6. Подсоединение трубопровода. Вначале выбранную трубу отводят от котла к первому радиатору, ее обрезают до нужной длины и выполняют вводы и выводы. Затем с помощью таких же труб соединяются между собой последующие радиаторы;
  7. Замыкание контура. Трубы возвращаются к теплогенератору и образуют целостную закольцованную систему.

Главное во всей этой схеме – соблюдать герметичность всех стыков, чтобы при запуске отопления не было утечек теплоносителя. Отопительный котел можно установить к примыкающей к дому постройке, например, гаражу.

Котел, трубы, разводка

Что касается котла, то особой разницы в его типе нет. Главное – уметь рассчитать его мощность, чтобы он справился с площадью дома, которую нужно отопить. Если приобрести маломощный котел, то переделать его своими руками будет невозможно и тогда выход один – замена. А это растраты и немалые. Если переусердствовать и приобрести отопительный агрегат, который при своей мощности способен прогреть два таких дома – то тоже выйдет накладно по стоимости.

Каждый котел рассчитан на определенную площадь отапливаемых помещений и определенный объем теплоносителя. Эти данные вписаны в инструкцию по использованию, и лучше с этим документом ознакомиться детально еще до покупки.

Трубы, которые соединяют радиаторы с котлом, играют двойную роль. Во-первых, по ним перемещается теплоноситель. Во-вторых, они также играют роль при обогреве, так как нагреваются вместе с радиаторами. Получается, что если трубы металлические, а значит с лучшей теплоотдачей, то можно потратиться на них и сэкономить на одной-двух секциях на каждом радиаторе.

Сейчас наметилась тенденция, когда паровое отопление делают с применением пластиковых труб. Это действительно эстетично и спорить в этом вопросе сложно. Но теплоотдача пластика намного ниже, чем металла. Дюймовая труба из металла длиной один метр имеет площадь поверхности 0,75 м2. Несложно представить или даже подсчитать, сколько такой отопительной площади имеет весь трубопровод. В то же время не всегда нужно гоняться за большим диаметром труб. Все-таки основной вид источника тепла – радиаторы

А значит важно иметь меньшее количество теплоносителя, чтобы не наблюдать перерасхода энергии котла

Разводку можно сделать разными способами. Например, для изготовления отопительной системы своими руками впервые наиболее простым способом будет однотрубная система. При ней все радиаторы присоединены последовательно один за другим. Но такой способ имеет изъян: первые радиаторы и трубы будут сильнее нагреваться, чем все остальные. В итоге, последний радиатор будет иметь мизерное количество температуры. На выручку придет принудительная циркуляция, но даже она малоэффективна.

Двухтрубная система своими руками монтируется немного дольше, но и эффективность ее намного выше, чем у предыдущего способа. К каждому радиатору подходит две трубы. По одной будет циркулировать горячий теплоноситель, а по другой – уже остывший, который будет возвращаться назад к котлу.

Третий способ еще более трудоемкий, но и не обделен плюсами. Суть его сводится к тому, что в системе нужно сделать коллекторные шкафы. Теплоноситель после котла проходит через коллектор №1 и после радиатора в направлении к котлу проходит через коллектор №2. Таким образом, в любой момент можно совершить монтаж или демонтаж секций или трубы и оставить систему при этом в рабочем состоянии.

Перед тем, как сделать паровое отопление, нужно внимательно изучить теорию. На практике всегда возникнет несколько вопросов и, не обладая базовыми знаниями, решить их довольно сложно. Особенно, когда работы уже начались.

Если делать все собственными силами

Печное паровое теплоснабжение можно сделать самостоятельно

Определенные знания и, очень важное, инструмент нужны, но приобрести их, не большая проблема:

  1. Печь должна находиться в том месте, где она не будет помехой проживающим. И дело не в том, что она попросит для себя свободного места. Подкидка дров или засыпка угля – порой дым вырывается наружу и вот тогда риск впитать в себя «дымный запах» весьма велик.
  2. Если нужно будет выбирать между трубой из стали и пластиковой, то остановиться лучше на первом варианте. Железный провод труб для воздушного отопления самый подходящий, так как экономность в этом случае не идет в сопоставление, если бы применялся газ или жидкое горючее. Благодаря этому можно сделать больше трубопроводный диаметр, таким образом становится больше объем носителя тепла. Но только растёт и площадь металла, от которого будет исходить тепло. Так что имеет смысл подумать над этим.
  3. Печь делается из металла или из шамотного кирпича. Два варианта удачно себя проявили. Но отличия присутствуют и для некоторых они бывают принципиальными. К примеру, печь из металла гораздо быстрее стынет после того, как догорела последняя партия дров или угля. Кирпич подольше сохраняет тепло: если даже печь тухнет вечерами, то по утру будет ощущаться температура около 30-40 градусов на поверхности кирпича. Для парового теплоснабжения это особенной роли не сыграет, однако если печь отапливает собой отдельную комнату, то лучше смотреть в сторону кирпича.

Контуры водяной системы отопления устанавливаемые в печь

Паровое теплоснабжение при помощи печи – вариант доступный, хотя и со характерными особенностями. Однако такой вариант прошёл апробацию временем и очень удачно себя проявил. Так что отбрасывать его сходу не стоит.

Несколько полезных советов

При монтаже системы парового отопления следует помнить, что все ее элементы должны выдерживать высокую температуру, более 100 градусов. Например, обычный мембранный расширитель в качестве резервной емкости на случай увеличения объема теплоносителя не подойдет, потому что его максимум – это 85 градусов.

Дымоход печи, в которую встроен теплообменник, будет быстрее загрязняться, чем у обычной печки. Поэтому прочистку дымохода нужно планировать и выполнять чаще.

Печь с теплообменником при желании можно использовать также для приготовления пищи, но это не слишком удобно. В летний период, когда отопление не нужно, эту печь разжигать нельзя. Придется искать альтернативу. Проще, если для кухни в доме устроена отдельная удобная печь.

О том, как спроектировать и собрать систему парового отопления собственными руками, подробно описано в этой статье, рекомендуемой нами к прочтению.

Составные части парового отопления и его принцип работы

Его основные составляющие таковы: нагревательные элементы, нагреватель пара, трубопровод, всевозможные детали регуляции и обязательно КИП. Трубопровод представлен пароводом, который необходим для подачи пара в систему и кондетсатопроводом, который служит для отведения конденсата. Последний, в свою очередь, может быть представлен следующим:

  • Напорным (конденсат двигается благодаря разности давления);
  • Самотечным (предполагают устройство трубопровода, у которого есть наклон по направлению емкости накопления).

Трубопровод, по которому идет пар по наполняемости может быть:

  • Мокрым (во время работы системы отопления в кондетсатопроводе все время находится вода).
  • Сухим (во время работы системы отопления трубы заполнены водой не полностью).

Но, к сожалению, такой вид отопительной системы обладает некоторыми недостатками (проводя сравнение с водяным отоплением):

  • Во время работы системы появляется шум;
  • Отопительные элементы при прикосновении очень горячие;
  • Радиаторы практически нельзя отрегулировать по теплоотдаче;
  • Системы парового отопления не слишком долговечны, если их сравнивать с системами водяного отопления.

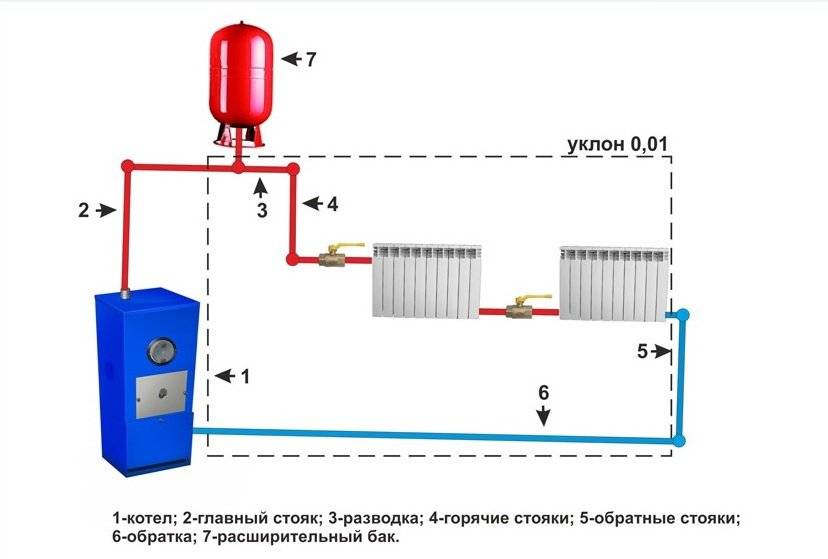

Схема парового отопления частного дома

Важно!

Если в вашем доме оборудовано паровое отопление помните: температура поверхностей (батарей, труб и т.д.) отопительных элементов может достигать 100 градусов Цельсия, что может создавать опасность (получение термических ожогов).

Но не нужно быть уж так категоричными к старейшему виду автономного отопления. Всё же наряду с недостатками этот вид отопления имеет и достоинства:

  • Все составные части довольно небольших размеров;
  • Радиаторы обладают высокой отдачей тепла;
  • При использовании происходит быстрое нагревание помещений, что отапливаются;
  • Система отопления намного экономичнее в использовании;
  • В такой системе отопления пар легко попадает в любую точку системы. При этом не теряется его отопительный эффект.

Смысл работы отопления заключается в следующем: когда происходит нагревание воды, — образуется пар. Когда идет процесс конденсации, образуется тепло. По трубопроводу пар попадает в радиаторы, и там непосредственно происходит нагревание их стенок (за счет конденсации). В результате чего происходит нагревание помещений. Затем конденсат поступает в сборную емкость и самотеком или благодаря насосу попадает в котел, где опять происходит его нагрев. И так этот процесс повторяется все время. Чтобы движение конденсата не шло друг другу на встречу, уклон системы делают в сторону продвижения пара.

Чтобы пар не проникал в кондесатопровод, используют специальные шайбы (подпорные). Представляем классический парогенератор, который работает помощью твердого топлива:

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

  • котел;
  • бойлер (для двухконтурной системы);
  • радиаторы;
  • насос;
  • расширительный бак;
  • запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

  • топку (камера сжигания топлива);
  • испарительные трубы;
  • экономайзер (теплообменник для подогрева воды за счет уходящих газов);
  • барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Отличия между паровым и традиционным отоплением

Паровое теплоснабжение действует по принципу:

  • в первую очередь в емкости до кипения нагревается вода и превращается в пар;
  • пар по трубам переходит в отопительные приборы, отдавая тепло;
  • в батареях пар конденсируется, превращаясь опять в воду;
  • вода течет по отводам в расширительный бачок и идет назад в теплообменный аппарат.

В отличии от водяной системы отопления, паровое даёт большую отдачу тепла, втрое быстрее нагревает помещение, обладает эргономичностью. Для него требуется небольшое оборудование, что, собственно и снижает цену систему в общем. Очередной плюс: в покинутом доме трубы когда на улице холодно не замерзают. Благодаря этому легко запустить паровое теплоснабжение, приехав во время зимы на дачу, а уезжая, удостовериться в полном прогорании топлива.

К слову, в качестве генератора для парового теплоснабжения можно применять не только печи, но и котлы, действующие на отработке. Но в большинстве случаев систему такого рода устанавливают в гаражах и подсобках из соображений экологичности.

Требования к обустройству и эксплуатации

  1. Для обеспечения нормальной циркуляции монтаж котла выполняется в самом низком месте магистрали, а расширительного бачка – в наивысшей точке.
  2. Оптимальное место для размещения расширительного бачка – чердачное помещение. В холодное период года емкость и подающий стояк в пределах неотапливаемого чердака надо утеплять.
  3. Прокладка магистрали выполняется с минимальным числом поворотов, соединительных и фасонных деталей.
  4. В гравитационной отопительной системе вода циркулирует медленно (0,1-0,3 м/с), поэтому и нагрев должен происходить постепенно. Нельзя допускать кипения – это ускоряет износ радиаторов и труб.
  5. Если зимой отопительная система не используется, то жидкость необходимо слить – эта мера сохранит целыми трубы, радиаторы и котел.
  6. Уровень теплоносителя в расширительном баке необходимо контролировать и периодически восполнять. В противном случае в магистрали возникнуть воздушные пробки, снижающие эффективность работы радиаторов.
  7. Вода – оптимальный теплоноситель. Антифриз токсичен, его не рекомендуется использовать в системах, имеющих свободный контакт с атмосферой. Его использование целесообразно, если нет возможности сливать теплоноситель в неотапливаемый период.

Особое внимание уделяется расчету сечения и уклону трубопровода. Нормы проектирования регламентированы СНиП за номером 2.04.01-85

В контурах с гравитационным движением теплоносителя размер сечения трубы больше, чем в насосных схемах, но общая протяженность трубопровода меньше почти в два раза. Уклон горизонтальных участков системы, равный 2 – 3 мм на погонный метр, устраивают только при монтаже теплоснабжения с естественным движением теплоносителя.

Несоблюдение уклона при устройстве систем с естественным перемещением теплоносителя приводит к завоздушиванию труб и недостаточному прогреву радиаторов, отдаленных от котла. В результате теплоэффективнось снижается

Схемы систем отопления для печи

Схемы систем отопления для печи с водяным контуром делят на 3 типа:

  1. Открытая;
  2. Закрытая;
  3. Комбинированная.

Открытая система реализует в своей работе естественную циркуляцию теплоносителя – за счет разницы плотностей холодной и горячей воды. Сооружается она по классическому принципу – от печи поднимается разгонный вертикальный стояк высотой не менее 2,5 метров. На верхней точке стояка устанавливается расширительный бак открытого типа.


Схема открытой системы отопления печи с водяным контуром

Далее трубопровод с уклоном не менее 2 мм на 1 метр направляется к приборам отопления – радиаторам. Обвязка радиаторов выполняется обычно по однотрубной схеме, реже – по двухтрубной. При этом диаметр трубопроводов должен быть не менее 32 мм, диаметр вертикального разгонного коллектора – от 50 мм. Рекомендуемый материал трубопроводов – сталь, причем в зоне обвязки печи – только сталь или медь.

Закрытая система подразумевает установку обязательных элементов – циркуляционного насоса, мембранного расширительного бака и группы безопасности. Группа безопасности состоит из предохранительного сбросного клапана, термоманометра (или простого манометра), воздухоотводчика.


Схема закрытой системы отопления печи с водяным контуром

Кроме этого, в закрытой системе отопления появляется возможность установки теплоаккумулятора. Это устройство качественно повышает общий КПД системы, выравнивает тепловой режим, аккумулирует тепло при циклическом режиме работы печи.

В закрытой системе обвязку печи также рекомендуется выполнять из стальных или медных трубопроводов. Обвязку радиаторов зачастую выполняют из полимеров – стабилизированного полипропилена, металлопластика. Диаметр труб при этом меньше, чем в системе с гравитационной циркуляцией и составляет 20 – 25 мм. Обвязка радиаторов производится по однотрубной или двухтрубной схеме.


Схема комбинированной системы отопления печи с водяным контуром

Такая система может работать как при наличии электричества (по закрытому принципу), так и при его отсутствии (открытая схема). Более подробно об этой схеме можно прочитать тут.

Во всех случаях системы отопления оборудуются кранами для слива теплоносителя, особенно это актуально для домов с непостоянным пребыванием людей. При отрицательных температурах воду рекомендуется слить. Другой вариант – использовать в качестве теплоносителя незамерзающие жидкости – антифризы.

5 Монтаж отопления – неужели это просто?

Монтируя паровое отопление своими руками, учитывайте размеры отапливаемой площади, количество и расположение радиаторов, запорно-регулирующей аппаратуры, фильтров и других элементов, необходимых для обеспечения нормального функционирования системы. Циркуляционный насос и паровентиляторы должны подбираться так, чтобы обеспечить эффективную циркуляцию теплоносителя

Важно принять во внимание, где будет размещать оборудование и как далеко будет расположен паровой котел

Монтаж парового отопления

Чтобы сделать паровое отопление самостоятельно, необходимо приготовить следующее оборудование и материалы:

  • паровой генератор (котел);
  • трубы для прокладки магистрали;
  • радиаторы;
  • контрольно-измерительные приборы;
  • запорно-регулирующую арматуру.

В проектной документации должна быть указана длина труб, их количество и диаметр, а также используемые радиаторы или другие нагревательные элементы. Все это необходимо нанести на бумагу в виде схемы с подробным описанием всех нюансов. Когда проект и схема готовы, приступаем к монтажу. Монтируется система строго по схеме.

  1. 1. На первом шаге подготавливаем поверхности, к которым будет крепиться оборудование. На стенах монтируем крепления, на которых будут держаться радиаторы. Затем крепим отопительные приборы на стены. Располагать их следует под окнами, чтобы исключить появление холодных сквозняков: воздушные потоки, поступающие извне, будут сразу же нагреваться. Кроме того, это исключит запотевание окон и сдвинет «точку росы».
  2. 2. Далее устанавливаем котел (парогенератор) на бетонное основание. Пол изолируем пожаробезопасным материалом. Его лучше разместить в подвале, так как пары поднимаются вверх (или в гараже). Если планируется устройство теплых полов, то лучше купить двухконтурный котел, который будет разделять работу для дома и полов. В этом случае парогенератор располагаем выше половой поверхности.
  3. 3. Расширительный бак устанавливаем с помощью специальных креплений в наивысшей точке системы отопления, его нужно включить в магистраль между парогенератором и радиаторами. По рекомендациям специалистов устанавливать открытый бак следует на самом близком расстоянии к отопительному котлу.
  4. 4. На следующем этапе монтируем трубопровод. Начинать разводку будем с парогенератора. Трубу от него подводим к первому отопительному прибору, при необходимости обрезаем ее, если она слишком длинная. Затем соединяем все вводы и выводы. Аналогично делаем подключение трубы к следующему прибору, пока не соединим в единую магистраль все отопительные части. Трубы монтируются с наклоном 3 мм на метр для естественной циркуляции.
  5. 5. Каждую батарею оборудуем краном Маевского, чтобы можно было удалять образовавшиеся воздушные пробки, которые будут мешать эффективной работе системы.
  6. 6. Перед парогенератором устанавливаем накопительный бак, в котором будет собираться конденсат, а потом под естественным уклоном вода будет перетекать в отопительный котел.
  7. 7. Магистраль замыкаем на отопительном котле, создавая, таким образом замкнутый контур. На котле устанавливаем фильтр, он будет задерживать частицы грязи, содержащиеся в воде, и по возможности циркуляционный насос. Патрубок, идущий от насоса к котлу, должен быть диаметром меньше, чем остальные трубы.
  8. 8. На выходе из котла монтируем контрольно-измерительные приборы: манометр и клапан сброса.
  9. 9. В систему включаем узел слива/залива для откачивания теплоносителя из системы по окончании отопительного сезона или при ремонте.
  10. 10. После окончания монтажа проверяем систему на работоспособность и наличие течи. Устраняем все обнаруженные неполадки.

Использование парового отопления дешевле водяного, но в жилых помещениях его не рекомендуют устанавливать из-за опасности возникновения аварийной ситуации в случае порыва.

Паровое отопление от печки своими руками

Чтобы не монтировать отопительный котел для устройства системы парового отопления и тратить на это денежные средства, можно использовать имеющуюся в доме печь. Она будет выступать в качестве теплоисточника с недорогим твердым топливом, к тому же, она не зависит от центрального газо- и электроснабжения. Парогенератором выступает теплообменник, который можно изготовить на заказ или самостоятельно. Недостатки печи-парового котла такие же, как у обычной печки или камина: отсутствие возможности точной регулировки температуры нагрева, отсутствие полной пожаробезопасности, а также возможность задымления помещения из-за неправильной растопки. Таким образом, недостатков у печи-котла столько же, как у обычной, а преимуществ гораздо больше.


Паровое отопление от печки

Перед тем, как от печки сделать паровое отопление, необходимо проверить теплообменник на предмет герметичности. Сделать это можно следующим образом: внутрь устройства заливают керосин, швы при этом обводятся мелом. Места, где мел потемнел, означают протечку, а значит, использовать это устройство для системы парового отопления нельзя.

Для отведения парового отопления от печки понадобятся следующие составляющие:

  • Батареи отопления. Их количество должно быть равно числу окон помещения.
  • Теплообменник
  • Медные или оцинкованные трубы для отвода конденсата и паропровода.
  • Запорная арматура (краны для спуска воздуха, вентили)
  • Соединительная арматура: колена, трубные хомуты, фитинги.
  • Кронштейны для радиаторов
  • Гидравлический затвор
  • Редукционно-охладительная установка, с помощью которой пар переводится в жидкое состояние.
  • Редуктор для снижения давления внутри системы.
  • Насос для принудительной циркуляции жидкости.
  • Инверторный сварочный аппарат

Перед тем, как приступить к работам, предварительно разрабатывается схема подключения и монтаж труб. На чертеже определяется место расположения печи-котла, от которой далее прокладывается схема разводки со всеми необходимыми элементами подключения. Для отопления площади не больше 80 кв.м. подходит однотрубная схема подключения радиаторов. При таком способе подключения конвекторы нагреваются последовательно, первый из них сильнее прочих. Двухтрубная схема подходит для отопления помещений больше 80 кв.м. и двухэтажных домов. Трубы при этом подсоединены к конвекторам параллельно. Если планируется установить систему по принципу естественной циркуляции, теплообменник должен быть расположен ниже всех конвекторов и труб под углом наклона. При этом требуется монтаж насоса для бесперебойной циркуляции отопительной системы.

После того, как схема разработана и все конструктивные элементы, необходимые для сборки отопительной системы, учтены, можно составить смету на покупку материалов и приступать к работе.

После того, как схема разработана и все конструктивные элементы, необходимые для сборки отопительной системы, учтены, можно составить смету на покупку материалов и приступать к работе.

Технология работ

Необходимо учитывать, что устройство паровой отопительной системы без демонтажа старой печи невозможно. Для того чтобы встроить теплообменник, необходимо монтировать его внутрь топки на этапе кладки печи.

Под каждым окном устраиваются радиаторы, к которым подсоединяют подводящие и отводящие трубы под небольшим уклоном 3мм. Каждый радиатор снабжается краном для спуска воздуха.


Паровое отопление от печки

Чтобы обезопасить систему, перед каждым конвектором и перед всей системой в целом, устанавливается запорная арматура. В начале системы также устанавливается редуктор охлаждения и редукционный клапан. В конце системы устанавливается емкость для сбора конденсата с таким же небольшим уклоном, как трубы. Из него вода перетекает в теплообменник. Перед печкой устанавливается насос в системе принудительной циркуляции.

Схема монтажа отопительных батарей

Принято различать пять основных способов монтажа батарей:

  • верхний вариант монтажа предусматривает подачу и отвод воды из верхних точек труб;
  • при нижнем способе подключения теплоноситель поступает и выходит из нижних разъемов;
  • односторонний способ устройства радиатора отличается тем, что подача воды выполняется через верх, а отвод снизу, причем все это происходит с одной стороны батареи;
  • при диагональном подключении подача теплоносителя снова выполняется сверху, а отвод – уже снизу с обратной стороны;
  • еще один способ монтажа именуется спотовым. Применяется он нечасто, поскольку для его реализации подойдет не любой радиатор. Вход и выход теплоносителя в данном случае монтируются в одном из четырех углов батареи.

Печь с водяным контуром для отопления дома как правильно выбрать и установить

Существует масса способов для обогрева, однако печь с водяным контуром для отопления дома является частым выбором потребителя. Подобный способ отопления сочетает в себе плюсы печного и водяного обогрева.

Механизм нагревает теплоноситель, сам водяной контур, дымовые каналы печи и стенки. При использовании простой печи тепло распределяется неравномерно: водяной же контур позволяет рассредотачивает тепло по всему дому.

Решающая отличительная черта данной системы обогрева — это наличие теплообменника, или же «змеевика».

Он ставиться в топливник, и к нему подключаются все элементы водяного отопления. Теплообменник имеет два патрубка: верхний, соединяющийся с подающим контуром, и нижний, ведущий к обратному контуру печного отопления.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
