Печь-шведка своими руками: устройство, конструктивные особенности, порядовка

Разновидности кирпичных печей

Одним из основных достоинств кирпичной печи является большая тепловая инертность, что позволяет ей даже после кратковременной топки всего в несколько часов очень долго отдавать тепло.

Выбор подходящего типа печи, в первую очередь, зависит от режима проживания и площади дома. Печь из кирпича более актуальна для частного дома, в котором живут постоянно.

По назначению их принято делить на:

• исключительно отопительные;
• отопительно-варочные, которые представляют собою всем известные русские печи, так называемые, шведки и пр.;
• варочные;
• узконаправленные угловые печи для бани, теплицы, гаража и пр.

По форме их делят на прямоугольные, квадратные, круглые, Т-образные и угловые печи из кирпича.

Еще одним важным техническим параметром конструкции является теплоотдача. По этому критерию их разделяют на тонкостенные, толстостенные и комбинированные. В зависимости от способа внешней отделки печи можно поделить на: кирпич «под расшивку», отштукатуренную конструкцию, обвязанную печным кафелем или плиткой, в металлическом кожухе (круглые печные конструкции). Не последнее место при выборе подходящей печи занимает и структура дымоходных каналов, которая бывает прямоточной или противоточной, бесканальная или с нижним прогревом, с горизонтальными или вертикальными каналами и пр.

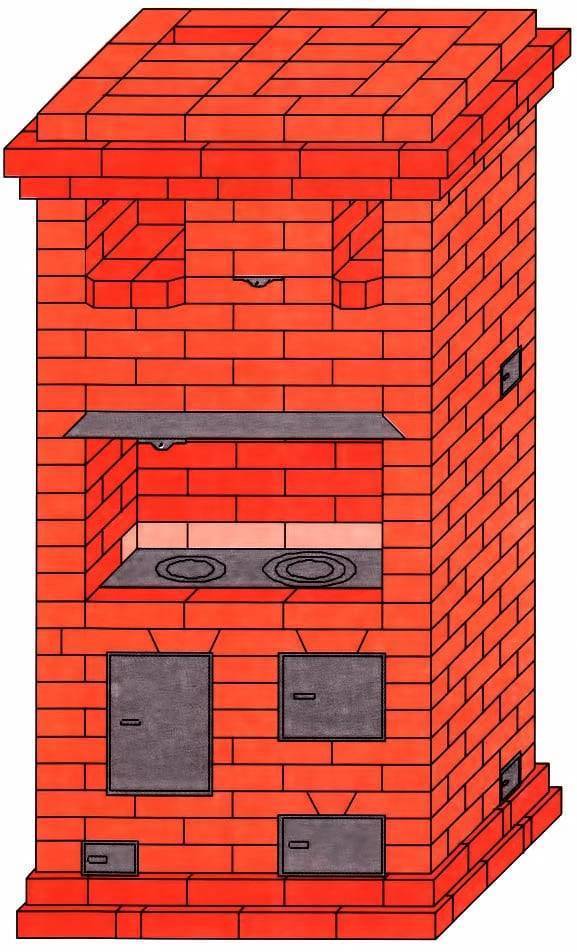

Конструкция и принцип работы

Отопительно-варочная печь шведка сделана на основе голландской, у которой не было духовки, варочной поверхности, места для сушки белья и нагрева воды.

Принцип действия у шведки, без привязки к моделям, является одним — канальным. Духовка для топки находится сбоку, что позволяет напрямую передавать тепло в комнату. Когда дрова начинают отдавать тепло, тогда оно постепенно начинает греть духовку и боковую часть, и только потом опускается вниз.

Верхняя часть шведской печи прогревается очень быстро, благодаря тому, что каналы для передачи тепла располагаются сзади панели.

КПД «шведки» значительно превышает производительность голландской. Например, если голландка отдает в час около 2,5 тыс. килокалорий тепла, то шведка — 3,5 тыс. ккал. Для этого достаточно в топку положить несколько порций дров в течение дня, и тепло в доме останется на 24 часа.

Экономичность высокого уровня и КПД в печи шведского типа сборки обеспечиваются благодаря довольно сложной системе дымоотвода. В результате чего, тепло просто рационально применять в зимнее и летнее время, устанавливая для каждого сезона свой тип конструкции.

Если для печи предусмотрено наличие лежака, тогда каналы для передачи тепла надо устанавливать в горизонтальном положении. Рядом с каналами устанавливается специальная задвижка, помогающая регулировать подачу тепла в летнее и зимнее время. Задвижку можно поворачивать в горизонтальном или вертикальном положении, что зависит от сезона. В горизонтальном — тепло будет идти прямо к лежаку, а в летнее — в дымоход.

Конструкция шведок может отличаться, что зависит от модели, но обязательными в печи являются следующие элементы:

• Духовка, которая предназначается для топки. Сделана духовка в виде колпака, благодаря чему пламя от топлива не касается ее стенок, а сразу передается на обогревательные элементы. Так называемые дымовые газы опускаются вниз, поэтому прогревание печи происходит с пола.
• Верхняя ниша, которая разогревается от жара первого или второго уровня. Это пространство обычно используют для того, чтобы сушить одежду.
• Ниша над плитой, которая делается над варочной панелью. Сюда можно ставить приготовленную еду, чтобы она на утро была горячей.
• Дымооборот, выполненный в виде специального переточного окна. Делать его надо снизу духовки.

Полезные советы

Если печь долго не работала, для розжига используют бумагу

При строительстве и проверке печи-шведки придерживаются следующих рекомендаций.

1. После строительства печь просушивается естественным путем не менее 2 недель. Поэтому строить ее лучше в теплое время года.
2. Тестовое протапливание занимает до 15 дней. Сначала печь 3 дня протапливают только соломой – около 4 кг, затем соломой и щепой. На следующем этапе сжигают до 5 кг сухих поленьев за 2 дня, а потом в течение недели все увеличивают длительность протапливания, используя и дрова, и уголь.

Если шведка долго не работала, для розжига используют мягкую бумагу, а затем поджигают поленья.

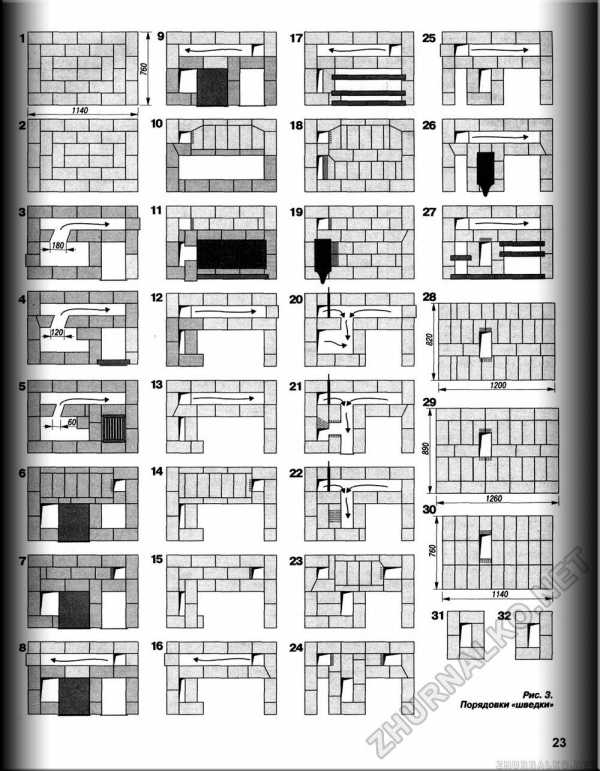

Порядовка печки

Чтобы печка работала правильно, вы должны выкладывать ее соответственно схеме, описанной ниже.

• Первые 2 рада сплошные, поскольку они – фундамент. Выкладывайте их красным кирпичом (КК) горизонтально.
• Ряд три вы уже будете выкладывать основу под вертикальные каналы, камеру для золы с дверцей и отсек нижнего нагрева. Выполняйте кладку КК, огнеупорные изделия используйте для выкладки поддувала.
• Ряд четыре продолжает третий. Шамотным кирпичом (ШК) выложите поддувало, красным – остальные части. Второй и третий канал в 3-м и 4-м ряду нужно соединить. Похожий метод используется для укладки печи с лежанкой.
• Ряд пять делайте слева направо. Вы завершаете зольную камеру и перекрываете поддувальную дверцу. При установке решетки учитывайте то, что под воздействием высоких температур материал начнет расширяться. Между ней и кладкой оставьте небольшой зазор (1,2-1,6 сантиметра) и засыпьте его песком. Для зольника используйте ШК, для всего остального – красный.

Создание пятого ряда

• Ряд шесть: вы уже начинаете создавать ТК и дверку для нее. Устанавливаете духовку. Для разделения ТК и духовки используйте ШК. Все остальное выполняется из КК. Из канала П-образной формы создайте 3 вертикальных.
• При выкладке 7 ряда ШК обустраивается топка.

Седьмой ряд

• 8 ряд: закройте вертикальный канал и продолжайте создавать ТК.
• 9 ряд располагается вверху двери ТК. Кирпичи для этого ряда нужно стесать вверху и внизу, что газ лучше переходил из топки в трубу дымохода.
• Создавать 10 ряд немного сложнее. Кирпичи нужно стесать так же, как и в предыдущем случае. ТК и духовку разделять не нужно. Выкладывание ряда постоянно регулируйте уровнем, на него поместите варочную поверхность. Не забывайте сделать запас (1,2-1,6 см), поскольку железо будет расширяться. Вровень с внешней стенкой печки заложите уголок из металла минимум 4,5*4,5 сантиметров.
• Выкладывая 11 ряд, вы уже начнете формировать варочную камеру (ВК), поэтому по всей длине заложите кирпичом отверстие, возникшее справа. При создании ряда используйте КК. Если поставите съемную дверцу, то ВК может исполнять функцию духовки.
• Для 12 ряда берите КК. В нем объединятся 2 левых канала. 13 имеет такую же порядовку, как и предыдущий, только канал нужно делить на 2 части. 14 и 15 выкладываются по тому же принципу, что и тринадцатый.
• Во время выкладывания 16 ряда нужно перекрыть ВК четырьмя уголками. Схема кладки аналогична предыдущему ряду.
• 17 ряд перекрывает ВК. Чтобы пар выходил, нужно оставить отверстие равное половине кирпича.
• При выполнении 18 заложите страховочный уголок, который укрепит сушильные камеры (СК).
• 19 ряд — создание вытяжки из ВК и формирование двух СК.
• 20 и 21 ряд выполняются по одной схеме.
• При выполнении 22 ряда повторяется схема предыдущих рядов, только меньшую СК нужно покрыть пластинкой из металла.
• 23 ряд создает СК, подготовку места для задвижки на вытяжке ВК.
• 24 ряд объединяет 1 и 2 каналы, а 25 ряд — вытяжку ВК и 3 канал.
• В 26 ряду СК перекройте уголком и по нему выложите перекрытие. Сверху накройте сеткой с арматур.
• Выполняя 27 ряд, перекройте верх печки, не трогая только 3-й вертикальный канал. Периметр кладки увеличьте на четыре сантиметра. На 28 ряду формируйте бортик и опять увеличьте периметр на четыре сантиметра.
• 29 ряд возвращает кладку к изначальному размеру.
• Выкладывая 30 ряд, формируйте трубу, а в печи сделайте отверстие для задвижки. После вам нужно сделать трубу нужного размера. Кладка вертикальная по отвесу.
• Завершающий этап – выкладка последних рядов.

Порядовка плиты

Подготовительные мероприятия

На этапе подготовки к строительству выбирают место для строительства печи, монтируют надёжный фундамент и подготавливают рабочий раствор.

Выбор места

Место установки русской печи прежде всего зависит от особенностей помещения. В деревянном доме между отопительным прибором и стенами здания должен быть выдержан воздушный зазор шириной не менее 40 см. Кроме того, зоны с повышенной температурой нагрева должны дополнительно защищаться негорючими материалами, например, плитами из базальтового картона

Немаловажно и то, что при этом сохраняется доступ к боковым поверхностям обогревающего агрегата, необходимый для их периодической ревизии. Если же печь планируют установить в простенке между двумя комнатами, то проём защищают кирпичной кладкой, отделяя её от дерева прокладкой из негорючего материала

Варианты возможного расположения печи в доме

Строительство фундамента

Поскольку русская печь представляет собой габаритную, массивную конструкцию, то её основание должно обеспечивать устойчивость и надёжность всего сооружения. Для обустройства фундамента требуется выкопать котлован глубиной от 0.5 до 0.7 м. Естественно, в рыхлых и нестабильных грунтах этот параметр потребуется увеличить.

На дне котлована сооружают подушку из дренажных материалов. Для этого яму заполняют 150–200 мм слоем песка, который тщательно утрамбовывают и заливают водой для лучшего уплотнения. Сверху песок засыпают щебнем, мелким бутом или битым кирпичом, поднимая дно котлована ещё на 100–150 мм. Поверхность дополнительно обрабатывают трамбовкой, после чего выравнивают тонким песчаным слоем, который также подвергают проливанию.

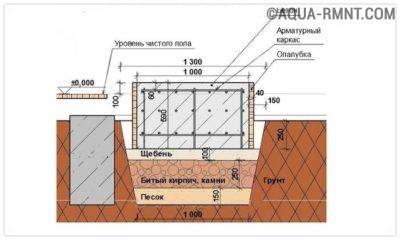

Конструкция фундамента для русской печи

Подушку из песка и щебня застилают влагонепроницаемым материалом, поверх которого устанавливают изготовленную из обрезных досок опалубку. Чтобы избежать вытекания цемента через щели короба, его стенки укрывают полиэтиленом.

Бетон для фундамента должен иметь такой состав: 1 часть цемента М-400, 3 части песка и 5 частей щебня или другого заполнителя. Раствор доводят до состояния густой сметаны, после чего заливают до половины высоты опалубки. После этого бетон подвергают штыкованию и на его поверхность укладывают армировочную сетку. Далее раму до края заполняют бетоном и выравнивают поверхность при помощи длинного правила.

Бетонное основание выстаивают несколько дней, пока бетон основательно не схватится, после чего накрывают рубероидом.

Как приготовить раствор

Для того чтобы работа приносила удовольствие, кладочный раствор должен быть мягким и эластичным. Это даст возможность полностью заполнять швы и не прикладывать чрезмерных усилий при укладке кирпичей. Кроме того, смесь не должна давать трещин при высыхании, чего на самом деле добиться не так просто. Дело в том, что избежать растрескивания поверхности можно только одним способом — уравняв параметры температурного расширения кладочного раствора и кирпича. Конечно, можно приобрести специальную смесь для кладки печей в строительном магазине, однако настоящая русская печь должна создаваться из экологичных материалов, не так ли? А на эту роль отлично подходит недорогой традиционный состав из глины и песка.

Качество глиняного раствора оказывает решающее влияние на прочность кладочных швов

Определённая сложность возникает в подборе правильных пропорций, что связано с различной жирностью глины. Хотите узнать секрет нерастрескивающегося раствора? Он достаточно прост — необходимо брать максимально жирную глину, добавляя в неё до 3 частей песка.

Для приготовления раствора глину очищают от инородных компонентов, разминают комки и на 24 часа замачивают в холодной воде. После этого тщательно смешивают её с песком, доводя до полужидкой консистенции.

Не следует приготавливать слишком много раствора. Дело в том, что при отстаивании он будет разделяться на составляющие: песок сядет на дно. Повторного перемешивания глиняного состава не избежать, а это всё — ненужная трата времени и сил.

Строительство

Соблюдение необходимых пропорций и размеров

На выбор правильных размеров, определение пропорций топливной части, выполнение различных подсчетов академики затратили много времени. Все эти подсчеты важны для получения качественной печи.

Требуется наличие плиты размером 28×16 дюймов.

Размеры топки должны быть такими:

1. высота — от 11 дюймов, но не больше 13;
2. ширина — от 12 дюймов, максимум 14;
3. глубина — в пределах от 16 дюймов до 20.

Для духовки предусмотрены следующие размеры:

1. высота — около 11 дюймов (не больше 12);
2. ширина — в среднем 14 дюймов (не меньше 13, но и не больше 15);
3. глубина — до 20 дюймов (не меньше 18)

Духовка должна иметь стенки, соответствующие определенной толщине — от 1/6 дюйма до 1/4, необходимая ок. составляет 4-6 мм.

Очень важно сделать духовку с нормальной толщиной стенок. Не стоит использовать кровельное железо небольшой толщины, поскольку духовка быстро прогорит, но и не рекомендуется выбирать слишком массивный материал по причине быстрого отвода тепла и медленного прогревания помещений, последствиями чего являются недожог, низкий КПД, осаждение большого количества сажи

То же самое касается плиты, спецсталь, чугун — идеальные материалы, т. к. плохо проводят тепло. Нагреваться должны конфорки, а не сама плита.

Важны размеры и пропорции, их следует соблюдать. Например, если в процессе строительства за основу используются минимальные размеры топки, то другие части печки тоже должны соответствовать минимальным размерам. Если глубина топки слишком маленькая — снижается КПД, а если очень большая — присутствуют недожог и другие последствия.

Тепло образуется не только по бокам духовки, но и за ней, а значит, между стенками этой части и топки нужно оставлять зазор (минимум четверть кирпича). Максимально сдвинуть топку и духовку можно, если стенку духовки, которая находится наиболее близко к топке, защитить от воздействия огня с помощью асбеста или слоя вермикулита.

Достоинства и недостатки шведки

Советы профессионалов! Рекомендуют учитывать все хорошие качества перед установлением и строением отопления.

Преимущества:

• Дополнительные функции. Можно сделать печи с духовкой и варочными поверхностями. Ставят водогрейные баки, лежаки, камины. Изменения в стройке конструкции не влияют на процесс топки.
• Чтобы добавить дополнительные функции, необходимо детально просчитывать схему, чтобы печь правильно работала.
• Компактная в применении, небольшие габариты по площади.
• Для маленькой печи потребуется небольшое количество материалов. Поэтому конструкция экономная.

• Можно устанавливаь на любом этаже дома, а не только на первом.
• КПД не зависит от высоты. Такое преимущество проверено практикой.
• В основном конструкции тонкостенные, с оптимальными формами. Устойчивы к термическим ударам, перепадам температуры. Благодаря такой устойчивости существенно снижается риск тепловой деформации.

• Для создания топочной части используют высокопрочный, жароустойчивый кирпич. Дымоотводы можно выкладывать в любом положении.
• Газоотводная труба отличается простой конфигурацией. Это способствует равномерному распределению температуры. Такая особенность позволяет устанавливать водонагревательные баки и другие дополнительные элементы.
• Тонкостенное устройство быстро нагревается и медленно остывает. Тепло в помещении распространяется постепенно. Можно полностью загружать печь, и сразу приступать к топке после летнего сезона.

Основные недостатки:

• Действие постоянное, не зависит от высоты устройства. Но она не большая и составляет максимум 55%, поэтому русские печи здесь имеют преимущества.
• Основной режим работы – тление, быстро не сгорает. Для использования подходят любые виды топлива, преимущественно те, что медленно горят. Например: брикеты, хворост.

• Каналы, размещены внутри, имеют недостаток – после нагревания приводят к мгновенному остыванию, если вьюшка будет открыта. Это приводит к возникновению обратной тяги.
• Нельзя топить слишком часто. Медленное тление уменьшает угарного газа. Классические национальные печи в этом случае будут более безопасными.
• При правильной эксплуатации устройство имеет больше преимуществ, чем недостатков. Построить его своими руками сможет каждый человек. При этом необходимо строго соблюдать чертежи.

Дверка топки

Также хотелось бы поговорить о некой «ахиллесовой пяте», коей обладает любая печь шведка, своими руками в частности – это ее топочная дверца. Почему это так? Все дело в том, что громадные температурные нагрузки, воздействующие на нее в процессе эксплуатации, производят самый негативный эффект. Если дверца будет стандартной и штампованной, изготовленной из стального листа, то вскоре она расшатается, возможно, что даже отвалится. Так что дверца должны использоваться исключительно литая, притом не просто литая, а и с усиками. Она будет замурована в массив кладки

Если вам не удалось отыскать изделия с усами, то их можно приделать собственноручно. Для этого нам потребуется трехмиллиметровая стальная проволока, длина которой будет равняться примерно 0.7 метра, ее мы прикрепим попарно и в горизонтальном положении. Разводите усики в разные стороны так, как латинская буква «V» на расстояние примерно в 4-5 сантиметров. После этого усы необходимо замуровать. Ну, скажете вы, усы-то мы прикрепили, но сама дверь остается штампованной, что же с ней делать? Все просто: мы укрепляем ее стальными полосами, дабы она держалась несколько дольше.

Возможно вас так же заинтересует материал о том как сделать самостоятельно печь бабуфоню

Как сложить шведку своими руками: пошаговая инструкция

Подготовка чертежей и материалов

Чтобы печь-шведка функционировала на полную мощность, нужна подробная схема кладки. Чтобы избежать ошибок при возведении устройства, лучше обратиться за помощью к мастеру-печнику. Он поможет определить оптимальные размеры печки, чтобы жилище полноценно прогревалось, а также посчитает оптимальное количество материалов.

Для устройства печи с духовкой и варочной панелью понадобится приобрести такие материалы, как:

• огнеупорный шамотный кирпич;
• специальная глина для возведения печей;
• чугунные дверцы, варочная поверхность, заслонки, задвижки, металлическая духовая камера;
• асбестовый шнур и листы;
• колосники;
• задвижка для дымовых каналов;
• металлические уголки;
• отделочные материалы для декора.

Для обустройства сооружения потребуются такие инструменты:

• лопаты — совковая и штыковая;
• емкость для замешивания раствора;
• ведро;
• резиновый молоточек;
• миксер для перемешивания растворной смеси;
• уровень, отвес, угломер, правило;
• мастерок.

Определение места

Правильное место расположения плиты тоже играет немаловажную роль

Важно, чтобы дверцы сооружения открывались удобно, тогда загрузке дров ничего не будет мешать. А также нужно предусмотреть монтаж дымохода — его располагают между несущими балками перекрытия

Чтобы понять, как будет располагаться устройство в комнате, рекомендуется на сухую без раствора поверхность уложить первый ряд. Так, удастся ориентировочно определиться с размещением важных элементов.

Закладка фундамента

Печной фундамент формируется отдельно от основы дома. Это убережет отопительное устройство от преждевременного разрушения. Этапы закладки основания такие:

1. На деревянном полу отмечается периметр будущего сооружения с припуском на 10—15 см.
2. Болгаркой вырезается нужных размеров отверстие.
3. Вырывается котлован глубиной 65—80 см.
4. Дно рва засыпается песком толщиной 150—200 мм, и хорошо утрамбовуется.
5. Затем кладется слой щебенки, после чего формируется опалубка.
6. Для гидроизоляции перед заливкой фундамента устилается слой рубероида.
7. Основание заливается цементно-песчаным раствором, потом дополнительно армируется.

Гидроизоляция

Чтобы в кирпичной кладке не образовалось трещин из-за влаги, рекомендуется провести изоляцию таким образом:

1. По размеру фундамента вырезать 2—3 куска рубероида.
2. Сложить листы и скрепить степлером.
3. Разложить гидроизолятор по поверхности готового фундамента.

Укладка кирпича

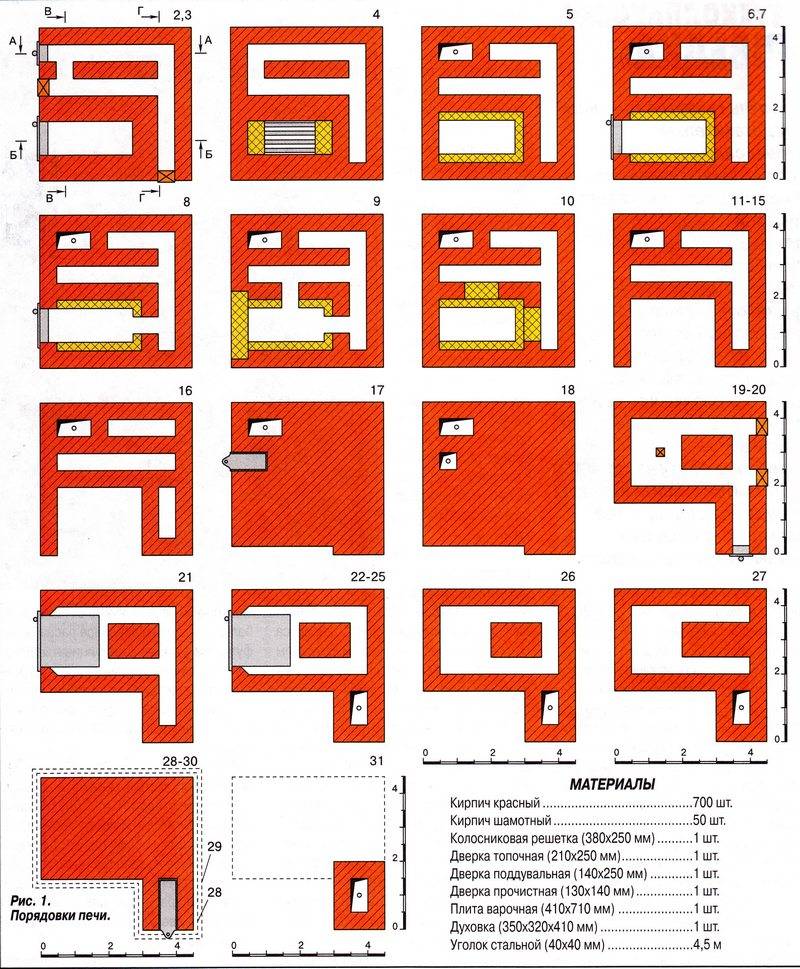

Пошаговая инструкция формирования порядовки представлена в таблице:

Ряд	Описание работ
1—2	Формируется ровная сплошная кладка с точным соблюдением углов
3—4	Отводится место для зольной камеры, устанавливаются 3 дверки для чистки
5	С одной стороны, выставляется канал для отвода дыма, на другой стороне формируется топочная камера, устанавливаются колосники и духовая камера
6	Закладывается основание топки, выкладывается дымоход
7, 8, 9	Выкладывается топочная камера, возводятся дверки топки
10	Духовка и дверца топки перекрываются перегородкой
11	Устанавливается варочная панель
12—16	Кладка дымовых каналов
17—18	Монтируются металлические уголки и перекрывается кирпичом варочная поверхность
19—20	Устанавливаются прочистные дверцы и формируется сушильная камера
21—28	Наращивание камер для просушки, монтаж задвижки, защищенной асбестовым шнуром
29	Возведение карниза, расширение кладки на ¼ кирпича, перекрытие каналов сушильных камер

Формирование дымохода

С 30 ряда кладка расширяется на 50 мм, а на 31 ряду размер печки уменьшается до первоначального вида. Из 5 кирпичей наращивается труба, 1—2 ряд возводятся одинаковыми, далее проводится «распушка», которая защитит деревянные перекрытия от возгорания, а также не дадут ветру проникнуть внутрь трубы и снизить тягу. Безопасное расстояние от верха трубы до кровли — 65 см.

Просушка и протопка

После того как печь будет полностью выложена, необходимо ее просушить. В среднем рекомендуется подождать 10—15 дней. Далее устройство можно вводить в эксплуатацию. Для первой протопки закладывается небольшое количество дров. Как только материал перегорит, можно заложить новую порцию. Благодаря такому непрерывному сгоранию сооружение равномерно досохнет, и не будет растрескиваться. Лучшим материалом для растопки считаются осиновые дрова, а вот от сосновых и березовых стоит отказаться, потому что они выделяют много смолы, которая разрушает кладку.

Буслаевская печь проекты

В конструкции имеется встроенная вытяжка. Печь отличается небольшими размерами. Она идеально подходит для любого частного дома, поскольку позволяет не только обогревать помещения, но и готовить пищу. Несмотря на компактный размер, печь хорошо обогревает просторные помещения, поэтому существую готовые проекты домов с печкой .

Специальные схемы кладки печей из кирпича помогут выполнить работу без проведения сложных расчетов.

Для укладки потребуются такие материалы:

• дверцы — топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
• огнеупор – 43 штуки;
• полнотелый кирпич – 382 штуки;
• духовка-шкаф 28х33х50 сантиметра;
• чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
• задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
• решетка – колосник 30х20 сантиметров;
• уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
• сталь – кусок 0,3х0,28 метра;
• полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
• плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

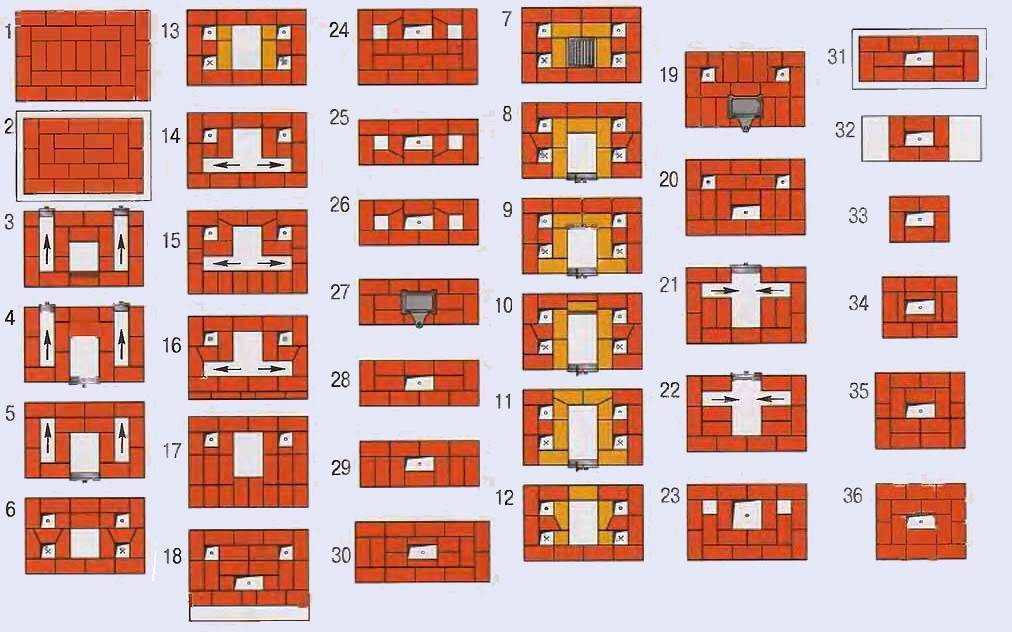

Проекты печей из кирпича такого типа выглядят следующим образом:

1. Полный ряд.
2. Дверца поддувала.
3. Проем окна для прочистки.
4. Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
5. Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
6. Установка ДШ.
7. Укладка огнеупора на ребро вокруг ДШ.
8. Укладка по схеме.
9. Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
10. Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
11. Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
12. Оканчиваются чистки, вмуровывается крепежная проволока.
13. Укладывается колпак.
14. Монтаж перекрытия ВК, при этом вытяжки остаются.
15. Выкладываются печурки по схеме.
16. Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича .
17. Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
18. Кладка выступов.
19. Выполняется дублирование выступов и монтаж уголка.
20. Дымоход БП перекрывается аналогично 19 ряду.
21. Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
22. Создается дымоход с разделками, на этом и последующих рядах.

Размеры конструкции увеличиваются при использовании клинкерного облицовочного кирпича, поэтому использовать их вместо полнотелого материала не рекомендуется. При отделке изразцами обеспечивается долговечность (материал служит десятки лет), кроме того, его можно демонтировать для облицовки других отопительных конструкций.
