Отопление домов печами с водяным контуром

Камины для дач и загородных домов

В последнее время все большую популярность завоёвывают камины для дачи фото таких каминов представлены ниже. Не меньшей популярностью пользуются камины и у обитателей загородных домов и коттеджей. Камины относятся к многофункциональным отопительным устройствам – они обогревают помещение и в то же время играют роль украшения интерьера.

Классификация и разновидности каминов для дачи

Камины можно классифицировать по следующим характеристикам:

  • по материалу изготовления – кирпичные или металлические (чугунные или стальные);
  • по способу установки – островные (размещение в центре помещения), угловые (в углу для обогрева смежных комнат), встроенные в стену, пристенные, с возможностью вращения вокруг оси на 360°;
  • по дизайну – классические, хай-тек, модерн, кантри;
  • по используемому топливу – твердотопливные (дрова, торф, уголь, угольные брикеты, пеллеты), газовые и электрические;
  • по конструкции топки – открытые и закрытые с дверцей на топке.

Отдельно стоит упомянуть такую модель, как печи-камины, которые объединяют в себе функции и камина, и печи. Об этих отопительных устройствах и пойдёт дальше речь.

https://youtube.com/watch?v=-nnCaipq3o4

Преимущества печей-каминов

Эти отопительные устройства имеют следующие преимущества:

  1. Многофункциональность – выполняют функции камина и печи, а на некоторых моделях, имеющих дополнительно варочную поверхность и духовку, можно ещё, и готовить еду.
  2. Наличие двух отдельных топок для камина и печи даёт возможность применять их совместно или по отдельности. Для быстрого прогревания помещения целесообразно использовать камин, а для долгого сохранения тепла – печь. После того как температура достигла оптимального уровня, можно оставить работающей только печь.
  3. Наличие в некоторых моделях встроенного водяного контура, что позволяет подключиться к отопительным радиаторам и отапливать несколько помещений.
  4. Использование системы «чистое горение» для оптимального использования энергии от сжигания топлива, что повышает КПД до 75–80%.
  5. Использование в современных моделях пеллет (древесных гранул в прессованном виде) в качестве топлива. Гранулы в автоматическом режиме подаются в топку из специального контейнера – такая технология позволяет печи работать автономно и повышает её КПД дополнительно на 5–7%.
  6. Использование системы конвекции позволяет эффективно и быстро прогревать помещение и увеличивает срок эксплуатации печи-камина.

Конструкция печей-каминов

Эти отопительные устройства изготавливают из металла (обычно из чугуна) или кирпича. Кирпичная печь-камин – это массивное и дорогостоящее сооружение, которое подходит для большого дома. Металлическая печь-камин намного меньше размером, и поэтому её целесообразно использовать для отопления дач, небольших загородных домов и коттеджей.

Топка у печи-камина высокая, топочное окно большое, а дверца из огнеупорного стекла занимает почти всю площадь фасада камина.

Для усиления отражения тепла боковые стенки топки немного развёрнуты в сторону топочного окна. Внутри топка может быть облицована жаростойкими пластинами. Топка изготовлена из чугуна или стали. Если в качестве материала выбрана сталь, то её обкладывают кирпичами из каолиновой или шамотной глины – это не даёт стали прогореть.

Как правило, металл топки покрыт тёмной термостойкой краской. Сами печи-камины окрашивают блестящей эмалью, которая может быть любого цвета.

Корпус может быть декорирован керамической плиткой или изразцами – эти элементы отделки также служат дополнительными накопителями тепла.

Основные типы печей

Отопительные печи для дома представлены широким разнообразием моделей. Они отличаются не только по своему внешнему виду, но и по другим характеристикам – по конструкции, мощности, наличию или отсутствию варочной поверхности, длительности горения, наличию возможности подключения к отопительным системам. Давайте рассмотрим основные виды печей для дома на дровах.

Простые печи-буржуйки

Небольшая отопительная печь типа «буржуйка» – это отличный вариант для дома и дачи. Она обладает миниатюрными размерами и лишена какого-либо дизайна. Чаще всего это прямоугольный (почти квадратный) корпус с поддувалом, зольником и уходящим вверх дымоходом. Печки-буржуйки не предназначены для обогрева жилья с хорошим ремонтом – это просто дешевые отопительные приборы, от которых не требуется ничего, кроме тепла.

Отопительные печи типа «буржуйка» состоят из двух камер. В первой камере горят дрова, хотя ничто не мешает загрузить сюда и каменный уголь. В нижней камере скапливается зола, откуда ее необходимо удалять через отдельную дверцу. Эта же дверца используется для регулировки подачи воздуха, что позволяет регулировать интенсивность горения дров. Продукты сгорания удаляются через располагающееся в верхней задней части корпуса отверстие под дымоход.

Основные преимущества данных печек:

  • Дешевизна – обеспечивается отсутствием дизайна и предельной простотой;
  • Возможность самостоятельной сборки – для этого понадобятся сварочный аппарат, болгарка, хороший металл и умение работать с инструментами;
  • Не нужен прочный фундамент для установки – достаточно постелить на пол лист асбеста или металла.

Если вам нужна самая простая дровяная печка для дачи, смело выбирайте «буржуйку».

https://youtube.com/watch?v=aB1duN9-N4c

Печи каминного типа

Отопительные печи для дома каминного типа – это отличный выбор для тех, кто хочет приобрести в свое распоряжение камин и обеспечить отличный обогрев своего жилища. Такие печки обладают интересным дизайном, часто украшаются фигурными вензелями и декоративными панелями. Они могут сжигать топливо традиционным или пиролизным способом, радуя потребителей солидными порциями тепла.

Выбирая отопительную печь для дома в виде камина, обратите внимание на огромное количество моделей, отличающихся своим дизайном. Самые продвинутые модификации действительно похожи на классические камины – среди них присутствуют модели с отделкой искусственным или натуральным камнем

Продаются и довольно простые образцы, но наделенные мощным оребрением, улучшающим качество обогрева.

Цены на отопительные печи для дома каминного типа варьируются в самых широких пределах – стоимость самых продвинутых образцов может достигать 100 и выше тысяч рублей.Печи с варочной поверхностью

Технические характеристики

Европейские производители топок с водяным контуром изготавливают их согласно германскому стандарту DIN+. В России же нужно учитывать не только эти стандарты, которые и определяют технические характеристики печей, но и отопительные нормы. Разобраться с особенностями производства каминов и их возможностями лучше на примере, в качестве которого выбран Spartherm Varia 1V H2OXL. Размеры же у печи точно такие же, какими были бы, не имей она теплообменника: ширина – 75 см, высота – 123 см, глубина – 55 см.

Чтобы рассчитать соответствие технических характеристик печи отопительным нуждам, в качестве примера выбран дом с общей площадью 160 кв. метров. Согласно российским отопительным нормам, при температуре за окном -27 градусов по шкале Цельсию расходовать на отопление 1 кв. метра ежечасно нужно не более 50 Вт. Номинальная мощность данной топки составляет 14 кВт, из которых 10 кВт дает теплообменник, 4 кВт – тепловое излучение. В двери топки находятся два стекла: на внутреннем наклеена пленка, отражающая тепло, чтобы не перегреть здание и не обжечь кожу при прикосновении, внешнее является декоративным.

За расчетный период приняты 5 дней, в течение которых печь будет отапливать дом целый день. За 12 часов камин выдает 14 кВт ежечасно, из которых 8 кВт уходит на отопительные нужды дома (радиаторы и т. д.). 1 кВт уходит на обогрев воды использования в быту. Ежечасно остающиеся 5 кВт бойлер аккумулирует. В среднем, на протяжении всего дня он может аккумулировать около 60 кВт, которые будут использованы для отопления дома в ночное время. Чтобы накопить такое количество тепла, накапливающий бойлер должен иметь объем не менее 700 л.

Принцип работы — видео руководство

Кирпичная печь с водяным отоплением — минусы

Водяное отопление от кирпичной печи на дровах

Одним из минусов водяного контура считается то, что котел уменьшает полезный объем топки. Для компенсации этого момента при кладке печи нужно предусматривать необходимую ширину котла. В случае устройства теплообменника в готовую печь придется чаще подкладывать дрова при ее топке.

Мастера рекомендуют перекладывать печь при устройстве водяного контура, так как тепловая энергия будет уходить на нагрев топливника, оставляя стены печи плохо прогретыми. Хорошо прогреваться будет лишь верхняя часть, где находятся дымоходы.

Дома, где есть водяное отопление, должны регулярно протапливаться зимой, в противном случае вся система может перемерзнуть и выйти из строя.

Здесь есть два выхода: использовать антифриз или сливать воду из системы на время отсутствия в доме.

Плюсы и минусы водяных печей-каминов

При естественной циркуляции теплоносителя можно обойтись одними дровами — без электричества и газа

Каминные топки и печи с жидкостным теплообменником отличаются рядом преимуществ:

  • независимость от электричества и газа – для закладки используются дрова;
  • компактные габариты, что подходит для любой зоны помещения;
  • возможность использования для обогрева и приготовления пищи;
  • поддержка комфортного температурного режима в большом доме;
  • равномерность распределения и подачи тепла в дальние комнаты;
  • большой КПД при минимальных топливных затратах;
  • эксплуатация печек с контуром и баком для горячего водоснабжения;
  • безопасность – наружные части корпуса с облицовкой не нагреваются;
  • подключение к радиаторной системе отопления.

Печной камин с водяной системой имеет несколько недостатков:

  • минимальная автоматизация кирпичных и металлических моделей;
  • затраты времени на закладку топки и розжиг огня;
  • образование копоти, сажи и дыма при использовании дров из хвойных деревьев, вишни, ивы;
  • быстрое остывание стальных модификаций;
  • для топки углем подходят не все агрегаты.

5 Возведение своими руками

Для начала подготавливается проект, после чего делается согласно чертежам теплообменник, который должен в последующем монтироваться в печку. Собственно и печка возводится по его габаритам.

При проектировании нужно подумать, каким образом устройство будет располагаться в комнате. Место должно быть удобным для пользования и общедоступным.

После того как фундамент установлен, готовится кирпич для кладки. Он должен быть огнеупорным, без каких-либо сколов, повреждений и трещин. Также нужно предусмотреть в проекте месторасположение поддувала и камеры сгорания, дымоотвода, варочной поверхности. Последнюю можно и не монтировать, всё зависит от предпочтений хозяев дома.

Постройка происходит в определённой очерёдности:

  1. 1. Для начала подготавливается раствор. Он состоит из воды, глины и песка. Такую смесь можно уже в готовом виде приобрести в специализированных магазинах, но опытные мастера делают её самостоятельно.
  2. 2. Фундамент изолируется слоем плёнки или рубероида.
  3. 3. Поверх укладывается равномерный слой раствора и кладутся первые ряды кирпича.
  4. 4. Обустраивается топка и зольник. Точность кладки нужно проверить с помощью строительного уровня.
  5. 5. Дальше фиксируется дверка и делается свод. Также монтируется дымоход. Для стен дымохода нужно использовать полукруглые кирпичи.
  6. 6. На завершающем этапе происходит монтаж водяного контура. Подсоединяются трубы и батареи, ёмкость для теплового обмена. После этого заливается жидкость. Можно использовать обычную воду или подготовленные растворы.

Также при желании можно сделать декоративную отделку печи. Экономичное устройство печки можно сделать и самостоятельно. Такое устройство долговечное, имеет высокий коэффициент полезного действия, поэтому дом получит установку, независимую от централизованного отопления.

Водяное отопление от печки: обеспечение оптимального температурного микроклимата

Деревянные дома в классическом варианте с печным отоплением прогреваются весьма неравномерно. Прогретый воздух постоянно находится возле печи, а отдаленные углы отличаются прохладностью. Использование нескольких печей обходится весьма недешево. Лучше совместить отопление – печное и водяное, как это делают многие наши соотечественники, которые стремятся к достижению тепла и уюта своего существования.

Решение заключается в снабжении обычной кирпичной печи теплообменником, напоминающим по форме змеевик. Его монтируют в топливных помещениях либо у оснований дымоходов. Печное тепло прогревает воду в нем, которая потом поступает в радиаторы, расположенные по комнатам. Происходит равномерное прогревание зданий.

К преимуществам таких систем относятся:

Эффективное и равномерное прогревание – батареи устанавливаются в разных комнатах и обеспечивают постоянное тепло.

Полная независимость – на такие отопительные системы не влияют ни газопроводы, ни газопроводы. Единственная зависимость – от хозяина, который определяет когда и сколько топить.

Отсутствие в потребности привлечения специалистов для обслуживания систем отопления. Оно вполне по силам самим потребителям.

Недостатком такого отопления с использованием печей является его довольно высокая пожароопасность, требующая соблюдения мер защиты зданий. Этот вариант не может считаться мобильным, поскольку передвижения исключены. Не используется в двухэтажных домах. Приходится прибегать к сооружению дополнительной печи, что влечет немалые расходы.

Не смотря на потребность ежедневного запуска отопления от печки с водяным отоплением, чувствуется существенная экономия топлива. Минус еще и в потребности постоянного контроля функционирования системы.

Рекомендации для выбора домашней печки на дровах

На сегодняшний день существует довольно много видов печей. При выборе печи стоит учитывать:

  • площадь жилища;
  • предпочтительный тип топлива;
  • наиболее подходящий материал.

Площадь обогреваемого помещения

Размеры здания влияют на выбор мощности печи. Для прогрева 10 кв. м дома требуется около 1—1,2 кВт. Это правило работает для потолков высотой в 2,5—2,7 метра, если они выше, мощности потребуется немного больше.

Для заводских моделей печей этот показатель указывается в паспорте. Для самодельных конструкций он рассчитывается приблизительно.

Используемое топливо

Водяное отопление может работать за счёт сгорания:

  • дров;
  • угля;
  • топливных брикетов;
  • торфа.

Всевозможные виды топлива различаются по своим характеристикам. Прежде всего, они дают разное количество тепловой энергии при сгорании того же объёма.

Но при выборе имеет значение не только это. Важна стоимость, а также то, насколько легко найти топливо в районе расположения дома. Лучше выбирать тот вид, который можно приобрести у нескольких поставщиков. Имеет значение и место, которое понадобится для хранения.

Материал

  • кирпич;
  • нержавеющая сталь;
  • чугун.

Кирпичные печи — самые массивные. Им требуется больше места, а под конструкцию устанавливается отдельный фундамент. Лучше всего изначально ставить кирпичную печь с нагревательным баком. Иногда его добавляют позднее, хотя для этого приходится разбирать часть кладки.

Такие отопительные устройства долго и равномерно отдают тепло. При желании в них размещаются объёмные духовые камеры, но они долго разогреваются. Для кладки конструкции придётся искать специалиста.

Чугунные печи тоже быстро нагреваются, а отдают тепло дольше стальных. Но чугун более хрупкий и в то же время тяжёлый металл.

Фото 2. Дровяная печь с водяным контуром, сделанная из чугуна. Трубы отопления изготовлены из меди.

Большой популярностью пользуются стальные конструкции. Они меньше и быстрее нагревают теплоноситель. Печи с водяным отоплением лишены традиционных недостатков металлических приборов. Они отдают тепло не только во время сгорания топлива, но и долгое время после него.

Металлическим и чугунным печам не требуется отдельный фундамент. Достаточно оградить пол от воздействия жара и случайных искр. Для этого используются огнеупорные материалы, например, металлический лист.

Справка. Существуют модели с топочной дверцей из жаропрочного стекла. Они позволяют любоваться игрой огня. Атмосфера в комнате становится более уютной.

Заводские модели печей выпускаются на ножках с регулируемой высотой. Благодаря этому их легко расположить даже на не совсем ровном полу.

Как соорудить дома водяную печь?

  • Есть три способа провести печное отопление с водяным контуром своими руками:
  • купить стальную печь у производителя, услуги которого включают установку системы;
  • нанять мастера — специалист подберет материал, сделает устройство, выложит печь и установит котел;
  • сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах — схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника — это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

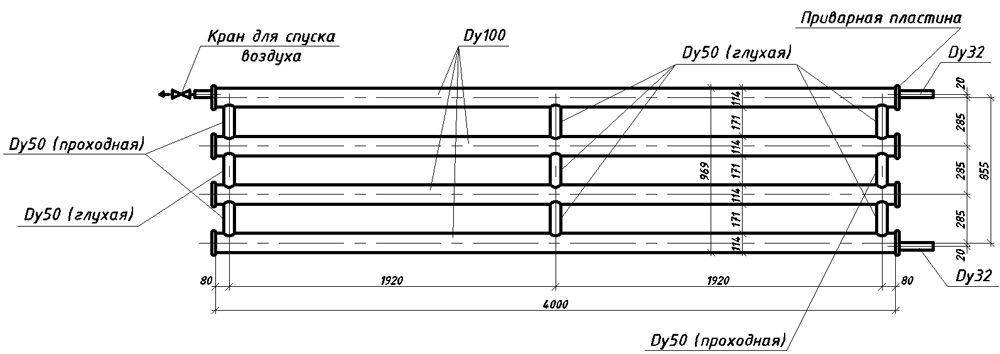

Регистр из гладких труб — чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

  • Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
  • Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
  • Устанавливается корпус — обычно он состоит из двух емкостей, соединенных между собой трубами.
  • К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.
