Делаем печку-буржуйку своими руками

Достоинства и недостатки печей-буржуек

Буржуйки, как и все приборы отопления, имеют положительные и отрицательные качества.

К положительным относятся:

• использование недорогого отопления— дрова, торф, опилки, щепа и т. п. ;
• минимальные затраты (по сравнению с другими отопительными агрегатами, например, печь каменная) на изготовление печи;
• компактность буржуйки;
• возможность установки без фундамента и капитальной дымовой трубы.

Недостатки:

• требуется обустройство эффективной вентиляции, т. к. конструкция буржуйки не способна аккумулировать образовавшееся тепло при горении;
• высокий расход топлива. Топим — тепло, не топим — холодно, поэтому использовать в отоплении помещения, где постоянно проживают люди не рентабельно.

Можно сократить расход топлива используя печь особой конструкции. В конструкции этой печи выходной патрубок устанавливается на крышке (над загрузочной дверце). Продукты сгорания попадают в выводную трубу и отдают тепло стенкам камеры. Чтобы увеличить теплоотдачу корпуса буржуйки, печь следует обложить кирпичом. В итоге повысится не только теплоотдача, но и скорость обогрева.

Стоимость буржуек отечественного производителя начинает отсчет от 4 000 рублей.

Буржуйка на пропане

Идеальная печка – газовая буржуйка, изготовленная своими руками. Ей не нужна дымовая труба, потому что дым при сгорании газа не выделяется. Аналог её – комнатная газовая печка с духовкой.

Изготовить не сложно – возьмите… готовую буржуйку, введите в нее стальной трубопровод с форсункой от старой газовой плиты. Его подсоедините к стандартному газовому шлангу с редуктором от бытового газового баллона.

Точного расхода на буржуйку нет, можно ориентироваться по кухонной плите на 4 конфорки. Емкости баллона (на 50 л) с 21 кг пропано-бутана хватает на 34 часа работы такой плиты.

Если что-то непонятно из наших рекомендаций, просмотрите видео изготовления буржуйки своими руками.

Сооружение основания

Основание под печку Бубафоня закладывается таким образом:

1. Первым делом выкапывается квадратная яма. Ее примерные размеры – 150х150 см, при глубине 20-30 см.
2. Дно траншеи засыпается подушкой из щебня и заливается раствором бетона. Для выравнивания его поверхности пригодится мастерок. Когда залитый участок схватится, необходимо проверить горизонтальность его поверхности при помощи строительного уровня. Если нужно, проводится дополнительная корректировка.
3. Поверх полностью высохшей бетонной подставки укладывается огнеупорный кирпич в несколько рядов. Обычно достаточно 2-3 слоев.

Выбор баллона и материалов

Итак, если есть под рукой подходящий старый баллон из-под природного газа, можно смело приступать к работе. Ну а если такового нет, то стоит подумать какой именно баллону нужен для буржуйки. Всего для транспортировки и хранения сжиженного нефтяного газа используется несколько типовых размеров баллонов – самая распространенная емкость это 50 литров – высота 85 см, диаметр 30. Есть еще меньшие размеры, например на 27 литров и на 10 литров, есть туристические или как их еще называют дачные варианты – по 5 литров, и есть совсем крохотные на 2 и 1 литр. Перспектива использовать маленькие емкости весьма призрачная – мороки много а тепла мало. Ну разве что использовать для обогрева палатки для зимней рыбалки или в походе на природу. Средний размер казалось бы и объем имеет больше и выглядит солиднее, но что такое 10 литров? Сколько дров в него поместится? Правильно, немного, а значит и помещение должно  быть не больше чем чулан, 2х2 метра с низким потолком.

Другое дело полноразмерная 50 литровая емкость. Здесь и место под зольник выкроить можно, и трубу по-людски приварить. Кстати, о трубе одной из причин, почему для начинающих сварщиков не рекомендуется, использовать баллоны-маломерки выступает толщина металла. 1-2 миллиметра металла толщины стенок не самый лучший вариант самостоятельно учится работе с электросваркой. Другое дело большая емкость, здесь и металла на неделю работы хватит и к любой точке добраться можно.

Но, понимая жажду творчества мастеров, хочется предостеречь от ошибок, часто допускаемых при выборе типа баллона для работы. Не рекомендуется, ни под каким соусом брать в качестве основного материала баллоны из-под углекислоты, кислорода, ацетилена, да и еще других газов и жидкостей.
Причина банальна – материал этих видов емкостей трудно поддается резке и еще хуже сварке. Так что лучше использовать то, из чего у других получалось неплохо и не искать своих непроторенных путей.

В остальном, что касается подбора материала для сборки в ход пойдет все – и стальные трубы диаметром 100, 120 и даже 150 мм, и стальной уголок даже 25 мм, и стальная полоса, и арматура строительная, диаметром от 8 мм. Даже старая мотоциклетная цепь и та найдет свое применение в конструкции буржуйки.

Дело за малым – взять лист бумаги и прикинуть как, что и где будет свариваться и устанавливаться, и как это все будет крепиться в порядке очередности.

Формы буржуек и материалы для их изготовления

В основном печи-буржуйки своими руками делают из баллонов, старых бочек или больших бидонов. Также можно изготовить из широкой трубы. Из всего этого легко производятся так называемые цилиндрические буржуйки. Есть и прямоугольные, для их создания используют металлические ящики или конструкцию сваривают полностью из листовой стали.

На функциональность печи её форма не влияет, это, скорее, желаемый эстетический вид или материал, который оказался для изготовления в наличии. Существуют даже дизайнерские буржуйки, которые могут быть любой формы и напоминать различные предметы. Чтобы получилась хорошая буржуйка своими руками, чертежи наглядно покажут все тонкости её конструкции.

Правила безопасной установки металлической печи

Буржуйка накаляется гораздо сильней, чем кирпичная печь, поэтому все легковоспламеняющиеся предметы должны находиться от печи на достаточном расстоянии. Если пол в помещении деревянный, она устанавливается только на кирпичах или металлическом листе. Металл, в свою очередь, укладывается на лист асбеста с выносом его на 35 см или более от краев печки. В передней части перед топкой он должен выступать на 5,5 см. Асбест можно заменить войлоком, пропитанным глиной. Установить такой экран для отражения тепла можно и на бетоне.

Важно! Работающая печь требует присмотра. Не следует надолго отлучаться из помещения, где топится буржуйка

Установка буржуйки на кирпичное основание

Как сделать буржуйку из газового баллона своими руками

Если вы разбираетесь, как своими руками сделать буржуйку из газового баллона на отработке, предварительно найдите чертежи. Там отличается конфигурация топки, так как потребуется емкость для отработки и инжектор в виде трубы с отверстиями для эффективного сжигания. Эта разновидность сложна в реализации, проще всего сделать классическую печку на дровах.

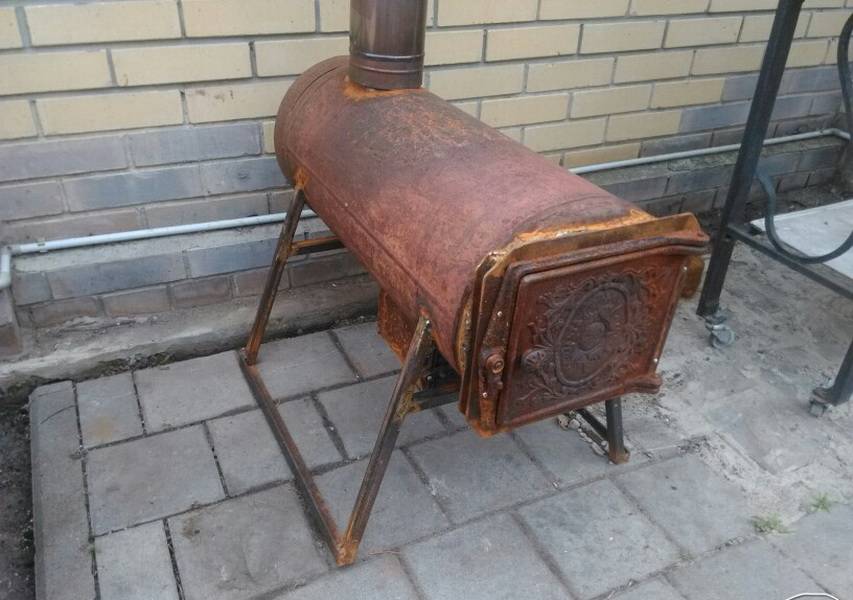

Буржуйка горизонтального типа

Этот вариант занимает больше места, но может стать отличным решением для экономного расходования дров. Их можно закладывать в несколько рядов, чтобы сгорание происходило постепенно. При этом горизонтальная разновидность может создавать опасность ожогов, так как поверхность сильно нагревается при работе. Собирать ее следует так:

1. Дверцу проще всего делать на верхнем торце. Вентиль можно оставить для регулировки подачи воздуха или вместо него поставить специальный штуцер. Если будет установлена готовая дверка, сделайте проем под нее, приварив по периметру уголок для каркаса.
2. Отверстие под дымоход делайте на противоположной от дверцы стороне с отступом около 20 см от края. Чтобы не вырезать его точно под трубу, можно сделать проем и обварить его металлическим кольцом, к которому приваривают и дымоход.
3. Чтобы было удобнее удалять золу, внутри желательно разместить колосники. Проще всего взять два уголка, которые прихватываются на нужном уровне. На них затем укладывают самодельный элемент из арматуры или готовый колосник из чугуна, если удалось найти подходящий размер.
4. В нижней части приварите опоры или ножки. Делайте расстояние до земли таким, чтобы пол не перегревался, а вся поверхность баллона отдавала тепло в помещение. Тут нет особых требований, главное, чтобы печка была устойчивой и безопасной.

Перед тем как сделать горизонтальную буржуйку из газового баллона в гараж обязательно убедитесь, что для нее хватает места. Дело в том, что вокруг конструкции придется оставить пространство не менее метра, а в небольших гаражах сделать это сложно.

Вертикальная буржуйка из газового баллона

Это решение намного компактнее и занимает минимум места, поэтому его используют чаще. Удобнее всего ставить такую печку в углу, чтобы создавать меньше помех для передвижения. Инструкция по изготовлению выглядит так:

В нижней части сделайте опоры или приварите платформу размером больше диаметра баллона. Это обеспечит устойчивость конструкции. Если пол в помещении неровный, можно сделать ножки с возможностью регулировки, чтобы выставить буржуйку идеально.
Снимите вентиль и сделайте отверстие вокруг места его установки по диаметру будущего дымохода. Обычно используют трубу на 10 см или немного больше. Для удобства ее крепления по периметру отверстия наварите ворот из металлической полосы.
Отступите примерно 10 см от дна баллона и прорежьте дверцу для поддувала, обычно она имеет небольшую высоту. Помните о том, что через этот проем будет извлекаться зола, он не должен быть слишком маленьким. Дверцу закрепите на 2 петли, чтобы она двигалась ровно и не перекашивалась.
Выше поддувала сделайте дверку для закладки дров. Она намного больше по размеру, нижняя часть должна быть примерно в 10 см от верхнего края первого проема

Этот элемент очень важно закрепить надежно. Продумайте, какая задвижка обеспечит простое запирание и легкое открывание

Помните, что поверхность сильно нагревается при работе.
Примерно посередине между двумя проемами приварите несколько кусков уголка, чтобы создать опору для будущего колосника. Его сварите из арматуры по размеру баллона, используйте прутья большого диаметра, так как тонкие быстро перегорят и придется их заменять.

При сборке своими руками вертикальной буржуйки из газового баллона на дровах для гаража стоит уделить основное внимание прочному креплению дверок и качественному соединению корпуса с дымоходом. Если там есть щели, их следует заделать асбестоцементным шнуром

Собрать печь для обогрева из газового баллона несложно. Главное – правильно подготовить его, чтобы избавиться от остатков газа и отдушки, и следовать инструкции по проведению работ

Важно точно подгонять элементы друг к другу и расположить буржуйку в безопасном месте. Проще всего посмотреть видео, чтобы разобраться в процессе еще лучше

Преимущества печки из бочки

Занимаясь сборкой самодельных печей, кустарные мастера нередко используют старые газовые баллоны или листовое железо. Достать и то, и другое, да ещё и почти бесплатно, проблематично. В наибольшей степени это относится к листовому железу, которое чаще всего просто покупается. Бочки на 200 литров являются более доступным исходным сырьём для постройки отопительной техники.

200 литров – это вполне приличный объём. В организованную в бочке топку поместится большое количество дров, что необходимо для реализации длительного горения. Также в ней останется место под вместительный зольник. Иными словами, старая металлическая бочка ещё послужит на благо человека, обеспечив его теплом и комфортом.

Печка из бочки – отличное решение для обогрева нежилых помещений любого типа. Она поместится в гараже, даст тепло небольшой мастерской, позволит обогреть подвал

Её сборка не занимает много времени, но нужно уделить внимание выбору исходного материала. Выбранная бочка не должна быть проржавевшей насквозь – чем толще металл, тем дольше прослужит сама печка

Поэтому экономить на материалах сборки не нужно.

Прочие достоинства печки из бочки:

• Объёма 200 литров хватит для нормального горения пламени в топке.
• Возможность организовать вместительный и удобный для очистки зольник.
• Неприхотливость к топливу – печь сможет работать на всём, что горит.
• Простота в эксплуатации.

Буржуйка из 200-литровой бочки пользуется определённым спросом среди тех, кому нужно недорогое и простое в самостоятельной сборке отопительное оборудование.

Есть и недостатки:

• Высокая температура корпуса.
• Низкий КПД – часть тепла просто улетает в дымоходную трубу.
• Тонкие стенки – для долговечных печей требуется металл 3-4 мм толщиной.

Не стоит пытаться топить печку из бочки каменным углём – он обладает высокой температурой сгорания и может истончить металл.

Сборка составных частей

1. Собирать конструкцию начинают с установки поддувала. Для этого в нижней части баллона, где отрезано дно, приваривают металлические уголки.

2. Затем вместо вырезанного дна помещают решётку. Её изготавливают из прутьев, которые сгибают в виде змейки.

3. От уровня пола решётку должно отделять расстояние в 50 см. Этот элемент устанавливают в баллон и приваривают к нему.

4. Далее переходят к передней части. На стальном листе отмечают окружность, диаметр которой должен равняться наружному контуру баллона.

5. Затем внутри полученного круга намечают два отверстия прямоугольной формы. Предназначение первого заключается в подаче топлива в камеру, второго – в поддувало. Отверстия вырезают посредством зубила.

6. Полученные детали прикрепляют с помощью сварки к петлям на баллоне.

7. Далее устанавливают дымоход. К предварительно подготовленному отверстию можно приварить стальное кольцо шириной 5-8 см. Это необязательно требование, но наличие такой детали облегчит монтаж дымохода. Установить эту деталь можно двумя способами:

• Первый предполагает монтаж обычной трубы, которая должна выводиться на улицу;
• Второй способ предполагает совмещение дымохода с обогревом. Для этого он должен быть более длинным и иметь несколько коленцев. Благодаря этому дым и горячий воздух будет при выходе отапливать большее пространство.

8. Из уголков с помощью сварки изготавливают раму для дверцы.

9. Затем изделие прикрепляют к баллону.

10. Дверцу прикладывают к раме, по углам делают отверстия для установки болтов и выполняют фиксацию. К внешней стороне корпуса приваривают стальные уголки, формируя ножки.

Завершаем изготовление печи

Модель на отработанном топливе

Как сделать мини-буржуйку своими руками на отработанном топливе мы сейчас разберёмся. Собрать такую печку будет сложнее. Её достоинство в том, что горючее для неё практически бесплатное. Обогревающим элементом в ней являются испарения кипящего старого масла, которые поднимаются по трубе.

Самодельный мини-котел на отработке выглядит таким образом

Конструкция представляет собой два резервуара соединенных трубой. Диаметр трубы должен быть 100 мм, длина в 4 раза больше. В этой трубе сверлятся мелкие отверстия которых должно быть много. К нижнему резервуару привариваются стойки для стабильного положения при работе. Труба с отверстиями крепится сваркой к нижней камере устройства, к ней, в свою очередь, приваривается верхний резервуар. В отсеке для залива масла, необходимо просверлить отверстие через которое бак будет заправляться.

Послойная схема маленькой печи на отработке для создания своими руками

Для такой буржуйки длина дымохода не должна быть менее четырех метров. Поскольку топливо будет жидкое, все соединения должны быть герметично заварены. В этом и заключается сложность изготовления печей на отработанном масле.

Видео: инструкция по изготовлению мини-буржуйки

Основным недостатком всех буржуек является их пожароопасность. Поблизости от работающего прибора не должно быть легковоспламеняющихся предметов. В таких отопительных приборах категорически нельзя использовать бензин, ацетон и подобные вещества.

Основные этапы изготовления буржуйки

Своими руками сделать буржуйку достаточно просто, важно учитывать несколько основных моментов и нюансов:

• Перед началом подготавливается лист металла, который размечается при соответствии с чертежами.
• Ключевым моментом является наличие гильотины, если таковой инструмент имеется, своими руками раскроить металл будет значительно проще, возможно избежать последующей обработки после резки.
• Корпус сваривается под углом 90 градусов, на первом этапе возможно просто приварить стенки для избегания полной переделки при наличии ошибок.
• После сварочные швы зачищаются, изготовление буржуйки продолжается своими руками во внутренней части, где отделяется зольник от топки путем установки уголков.
• Решетка сваривается прутком, подобранным своими руками, шириной минимум 3 см. За основу по бокам устанавливаются прутья с минимальным диаметром 2 см.
• Буржуйка своими руками требует наличия отражателя. Конструкцию желательно делать съемной, так как металл может быстро прийти в негодность из-за повышенных температур.
• Верхняя часть короба закрывается крышкой с заранее подготовленным отверстием для трубы дымоотвода. Привариваются петли, дверцы топника и поддувала.
• Для приготовления еды прорезается отверстие на верхней части. Конфорка может быть изготовлена своими руками или приобретена в строй магазине.

Устройство дымохода

Для равномерного, максимально эффективного теплообмена, конструкция, изготовленная своими руками, требует правильного дымохода. Особая конструкция подразделяется на несколько частей, основная из которых боров. Устройство буржуйки с таким типом дымохода производит до четверти объёма тепла. Устанавливается в вертикальном положении на высоте 1,5 метра. Длина борова составляет не менее трех метров, за это расстояние дым догорает и передаёт все тепло на металл, который нагревает помещение.

Устройство дымохода буржуйки

Правила безопасной установки металлической печи

Температурные показатели при работе буржуйки, изготовленной своими руками держатся на высоком уровне. Печь должна быть расположена вдали от легковоспламеняющихся материалов, ограждена от посторонних и детей. Высота дымоотвода должна быть соответствующей, человек низкого роста имеет риск задеть нагретую сталь, получить серьезные ожоги.

Следует понимать, что во избежание неприятных ситуаций необходимо контролировать процесс работы буржуйки, изготовленной своими руками. При случае, если пол под буржуйкой из дерева, возможна установка только на кирпичи или листовой металл.

Увеличиваем КПД печи

Расход горючих материалов при нагревании буржуйки своими руками достаточно велик. Для экономии следует придерживать основных правил. Дверцы необходимо герметично соединить с корпусом, в противном случае, будет производиться подсос излишнего воздуха. Регулировка освобождения из буржуйки происходит специально заслонкой, изготовленной своими руками. На расстоянии 4-5 см от печи, возможно установить металлический кожух или кирпичи вплотную.

Самодельная буржуйка с высоким КПД может быть изготовлена с дымоходом повышенного количества колен. Для увеличения мощности можно воспользоваться вентилятором, площадь прогрева контролируется металлическим экраном. Для сохранения тепла, изготовленной буржуйки своими руками, конструкция обкладывается кирпичом на один или несколько слоев.

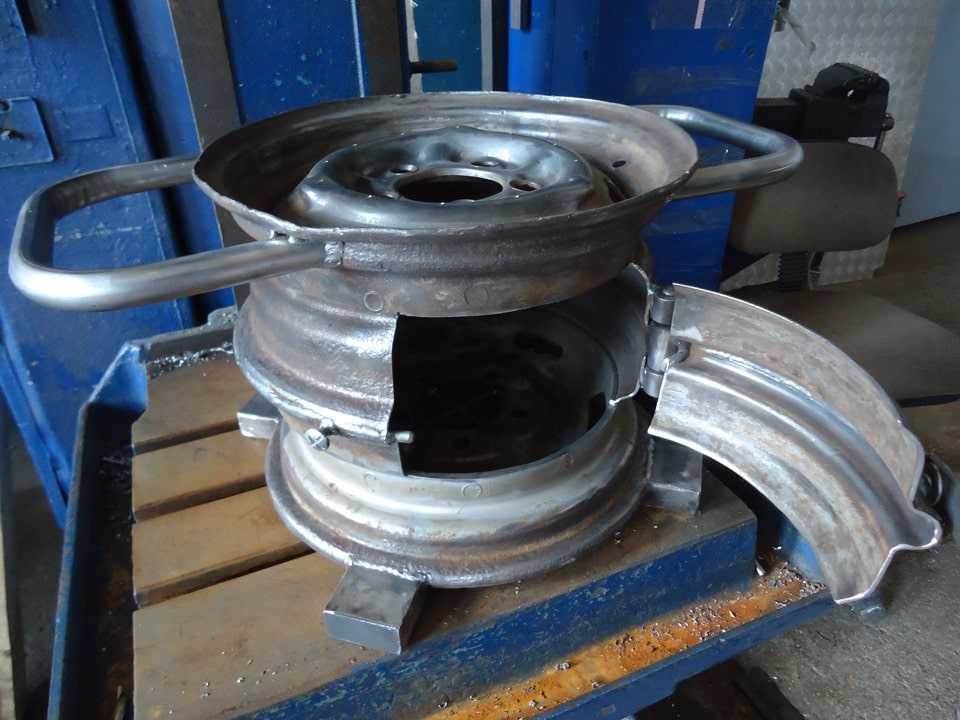

Как сделать печь из дисков для бани своими руками

Изготовление печи из дисков

Диски из металла на банных печах служат надстроенным комплексом на каменной печи. Они выполняют следующие задачи:

1. Служат поверхностью теплоотдачи в помещение бани,
2. Являются основанием для сооружения каменки,
3. Служат стволом дымохода,
4. На их основе часто сооружается контур нагрева воды – устанавливается бак.

Монтаж самой печи из металлических дисков нецелесообразен. Возможно возникновение утечек дыма в негерметичности сварочных швов, металл обладает низкой инертностью и быстро остывает.

Процесс монтажа надстройки состоит из следующих этапов:

1. На готовую каменную печь устанавливается первый диск. Диск устанавливается свободной стороной вниз. Стыки с поверхностью печи герметизируются.
2. На лицевую сторону первого диска лицевой стороной устанавливается второй диск, они свариваются между собой.
3. В центре сложенных вместе лицевых сторон вырезается отверстие, соответствующее диаметру подобранной трубы для дымохода. На вырезанное отверстие устанавливается труба, герметично приваривается.
4. Во внутренне пространство второго диска вокруг трубы укладывается каменная подборка – она послужит каменкой. Камни обладают очень высокой инертностью, долго сохраняют тепло. Они принимают тепло от разогретых металлических дисков, разогреваются и при обливании водой производят пар.
5. По периметру второго диска приваривают 4 стойки одинаковой длины.
6. На стойки лицевой частью вниз устанавливают третий автомобильный диск, через него пропускают дымовую трубу.
7. Третий диск приваривается к трубе дымохода.
8. Поверх диска часто устанавливают самодельные баки с отверстием в центральной части для прохождения дымовой трубы. В баках производится нагрев воды.
9. Место прохода горячей части трубы дымохода через строительные конструкции герметизируется несгораемыми материалами.
10. В верхней части дымохода сооружается заслонка или шибер для регулирования силы тяги.

Иногда печи для бань с применением автомобильных дисков строят по упрощенной схеме. На поверхность топки устанавливают плиту, на нее ставят открытый бак для нагрева воды. Далее, за плитой, на дымовой канал вместо верхней стенки укладываются швеллера. Стыки швеллеров герметизируются глиной. Поверх швеллеров укладывается каменка.

После каменки сооружается вертикальный комплекс из сваренных между собой дисков. Комплекс служит каналом дымохода, работает как отопительный прибор, отдавая тепло в помещение. Подобная конструкция намного надежней и герметичней, не требуется сооружение бака для воды замысловатой формы с проходным пространством.

Буржуйка из газового баллона своими руками: технология монтажа

Для начала подготавливается емкость для печи. Следует взять баллон размером 50 л. После этого потребуется определиться с конструкцией буржуйки: вертикальной и горизонтальной.

Как сделать печь горизонтального типа:

1. Сначала с баллона срезается верхняя часть с краником.
2. На емкость приваривают 4 ножки. Корпус должен быть размещен горизонтально.
3. В верхней части баллона оборудуется дымоходное отверстие. На круглую дыру наваривается согнутый воротник из стального жгута размером 5 см.
4. Во внутреннем пространстве устанавливают решетку на расстоянии четвертой части его диаметра. Для этого в стенке баллона просверливают отверстия.
5. Дальше делается отверстие для дверцы и приваривается гайка с шаровым вентилем.

Готовая печь монтируется в гараж или другое помещение на специальный стальной лист. Материала должно хватать, чтобы занять пространство на 50 см больше от дверцы. Вертикальная конструкция имеет свои особенности, но подготовительные работы одинаковые.

Отверстие под вентиль в вертикальных печах делают на 10 см больше. Далее оборудуется воротник на дымоход. Поддувало устанавливают на расстоянии 5-10 см от низа. Выше оборудуют топку. Между загрузочным бункером и поддувалом устанавливают решетки. В окончание устанавливают ручки на дверцы.
