Электронные чикфаеры не так давно начали появляться в продаже. Для создания искры в данном случае используются батарейки и основные принципы электроники. Эти устройства можно использовать не только в доме, но и на природе. Качественность и срок службы приятно радуют пользователей электронных зажигалок для газовой плиты. Главное, чтобы на устройство не попала жидкость или жир, поскольку это может стать причиной поломки. После подобной поломки оно не будет подлежать ремонту. Основным недостатком данного типа воспламенителей является постоянная надобность замены батареек. Радует, что они есть в большинстве магазинов.
Меры безопасности
При проведении работ по разборке верхней части плиты или варочной поверхности необходимо отключать электричество, затем перекрывать подачу газа. При проверке работоспособности печки в разобранном виде после выполнения ремонта, подключение электричества и газа выполняют в краткосрочном режиме. Полноценное подключение плиты к требуемым коммуникациям, производят после окончания всех сборочных работ.
Имея навыки работы с отвёрткой и электрическим тестером, каждый может самостоятельно выявить и устранить поломку варочной поверхности с электроподжигом. Работоспособность бытовой техники служит залогом хорошего настроения, особенно после выполнения ремонта собственными руками.
Подпишитесь на наши Социальные сети
Почему газовая плита пропускает газ?
Газовые плиты состоят из множества трубок и узлов. Любые резьбовые соединения со временем теряют плотность, и через них будет просачиваться некоторое количество топлива. Функционал современных плит защищает от многих неприятных моментов, но даже они пропускают газ. Если вы постоянно пользуетесь бытовыми инструментами, то эффективно и сравнительно быстро устраните утечку.
Традиционная плита на газе имеет варочную поверхность с конфорками (горелками), ручки управления, решетку, крышку и духовку. На работу техники влияет правильность монтажа, детали, качество сборки. Из-за поломок и проблем с оборудованием газ частично может выходить.

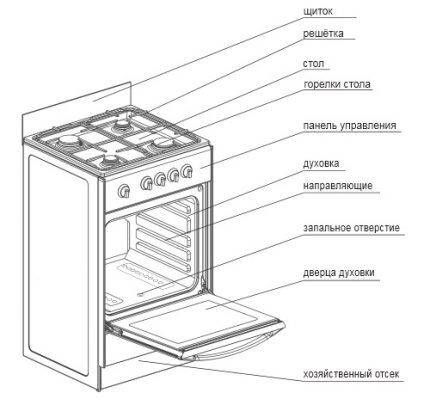

Газовая плита состоит из варочной поверхности с конфорками, регулировочной панели с рукоятками и духовки, а газ попадает в технику через подводящую трубку
Владельцу следует узнать, откуда именно:
- через конфорки и их гайки;
- ручки, которые управляют горелками;
- запорный кран газовой плиты;
- шланг или место его присоединения;
- внутренние элементы.
К проблемам приводит самовольная установка плит, которую запрещают правила безопасности. Для старых газовых плит некое нарушение изоляции — норма. Технику лучше заменить или отремонтировать через сервисный центр. Неисправную плиту во включенном состоянии нельзя будет оставить без присмотра. На встроенную защиту полагаться можно, но только на короткое время.
Потребители сталкиваются с утечками, если в пробке вентиля не хватает смазки или сам кран разболтался. Часто ослабевают гайки и изнашиваются уплотнители. Решать подобные сложности бывает нелегко, но большие трудности вызывают и внутренние поломки.
Неисправную горелку просто перестают использовать, если нет возможности отремонтировать или заменить новой. Выход газа через конфорки возникает при нецелевом использовании плиты. Например, если в прибор под газовую сеть подать сжиженный газ.
С какими неполадками в газовых плитах часто приходится сталкиваться?
Выделяются некоторые популярные проблемы в работоспособности устройства, являющиеся значимыми. Их ремонт должен проводиться исключительно специалистами. К этим неполадкам относится:
Газ плохо поступает в горелку или вовсе отсутствует. Обычно на эту проблему не оказывает влияние даже полное открытие крана, поскольку в любом случае имеется чрезвычайно слабое пламя, а нередко оно вовсе отсутствует. Для ремонта приходится вынимать горелку, в которой прочищается ниппель. Если это не приводит к нужным результатам, приходится обращаться к газовикам. Туго поворачивается пробка. Также, когда она возвращается на место, не возникает специальный щелчок, поэтому шпилька не входит в соответствующее углубление. Обычно здесь причиной выступает то, что смазка, применяемая для этого элемента, густеет, поэтому поворот пробки становится сложным и тугим. Также нередко углубление засоряется разными продуктами или маслами. Здесь придется разбирать кран, причем общее поступление газа непременно перекрывается. Для снятия крана демонтируются ручки и декоративная панель. Далее откроются шпильки, которые и выступают в качестве держателя пробок в специальном защитном корпусе. Вынимаются все детали, которые тщательно очищаются в специальном растворе. Далее они высушиваются и вставляются на место. Поскольку приходится работать со сложными элементами в газовой плите, лучше всего доверить процесс специалистам. В процессе работы оборудования появляется неприятный запах газа
В этом случае важно полностью прекратить какие-либо действия с газовой плитой и обратиться к газовщикам. Таким образом, проблемы с газовыми плитами считаются достаточно частыми и популярными
Некоторые из них отличаются сложностью и специфичностью, поэтому непременно доверяются специалистам
Таким образом, проблемы с газовыми плитами считаются достаточно частыми и популярными. Некоторые из них отличаются сложностью и специфичностью, поэтому непременно доверяются специалистам
Простые и стандартные проблемы решаются своими силами, для чего важно знать причину поломки, которая легко устраняется, после чего обеспечивается легкость использования газового оборудования по назначению
Схемы электроподжига
В зависимости от вида электророзжига различают два варианта схем блоков розжига газовой плиты:
- Одноискровой поджиг – в момент отпускания кнопки розжига происходит однократное искрообразование.
- Многоискровой – повернув ручку конфорки, происходит непрерывное образование искры.
Первая схема работает так:
- при нажатии кнопки розжига напряжение электросети подается на конденсатор, происходит его заряд;
- при отпускании кнопки контакт конденсатора подключается к трансформатору;
- выполняется обратный процесс – разряд конденсатора через первичную обмотку трансформатора;
- на вторичной трансформаторной обмотке образуется напряжение порядка 10 кВ;
- формируется искра;
- нажимая и отпуская кнопку, процесс будет повторяться.
Вторая схема работает следующим образом:
- при положительной полуволне напряжения электросети, через диоды заряжается конденсатор;
- при отрицательной полуволне катод подключается к «минусовой» полуволне, а через резистор на управляющий электрод тиристора поступает управляющий ток;
- тиристор открывается, и конденсатор разряжается на высоковольтный трансформатор, который производит искру;
- на вторичной трансформаторной обмотке появляется напряжение около 10 кВ;
- при удержании ручки подачи газа процесс производится с частотой 50 Гц (1 искра в секунду).
Обратите внимание! Встречается 4-ех или 6-электродный поджиг. Количество электродов зависит от числа вторичных обмоток повышающего трансформатора
Шестиэлектродные блоки розжига обычно используют в комбинированных типах плит совместно с духовкой. Два электрода из шести находятся в духовом шкафу и работают именно для его розжига.
Устранение других неисправностей
Проблемы с пьезоэлементом — самая распространенная «болезнь» газовых горелок, но далеко не единственная, так как отказать могут и другие детали. Особенно это касается приборов, которые эксплуатируются подолгу и «нещадно». В любом из случаев конструкцию придется полностью разбирать, а затем внимательно осматривать.
Ремонт газовой горелки своими руками может потребоваться, если неисправность обнаруживается в работе сопла. Здесь есть два варианта.
- Сильное загрязнение. Эта неприятность случается, если для заправки горелки использовался газ, качество которого далеко от идеального. Лучший вариант — применение газа для зажигалок. Из-за накопившейся грязи топливо не сможет поступить в горелку, а значит, работать прибору будет не на чем. Чистка сопла — способ, вполне доступный в домашних условиях.
- Вторая проблема внутри сопла — выпадение кольца. Частая причина — появление в нем трещин из-за сильного нагрева. Следствием становится невозможность зажигания горелки, так как искра будет лететь в разные стороны. В этом случае ремонт газовой горелки будет состоять в изготовлении самодельного элемента. Например, аналогичное кольцо можно сделать из медной проволоки.
Как происходит ремонт газовой горелки своими руками, если источник проблем сопло? В обоих случаях у мастера есть возможность устранить неисправность самостоятельно.
Самостоятельная чистка сопла
Проверить сопло на предмет «затора» достаточно просто. Надо снять этот элемент, затем посмотреть в отверстие на свет. Если белого «пятна» не видно, то «диагноз» можно считать подтвержденным, поэтому чистка нужна. Однако для этой операции есть одна, но большая помеха. Это маленькое отверстие, для которого очень трудно, практически невозможно подобрать иголку или тонкую проволоку.
Поэтому провести механическую очистку сопла не всегда получается. Еще один недостаток «насильственных» действий — риск расширения отверстия. Такой дефект неизбежно отразится на работе горелки — пламя будет гореть неправильно: высоту его предсказать невозможно. По этой причине специалисты рекомендуют использовать два других способа.
- Выдувание грязи. Этот метод подходит в том случае, если загрязнение пока не слишком серьезное. Сопло снимают, затем прижимают его к газовому баллончику стороной с отверстием, начинают продувать. Шанс избавиться от помехи таким простым способом есть. Вместо сжатого газа можно попробовать использовать мощную струю воды.
- Сильный нагрев сопла. Необходимо отметить, что данный вариант относится к кардинальным, даже брутальным решениям. Его мастера используют на свой страх и риск, так как возможный исход — разрушение (разгорание) детали. К снятому соплу прикрепляют проволоку, а потом нагревают докрасна, используя вторую горелку. После этого деталь окунают в холодную воду.
Если выбирать лучший вариант, то им можно назвать первый, более щадящий. Но он тоже не всегда эффективен. Поэтому оптимальным многие считают поиск тонкой проволоки, последующее заострение ее кончика. Одним из мест, где можно «раздобыть» супертонкую иглу, является тату-салон (студия художественной татуировки). В этом случае есть шанс гарантировать как результат, так и сохранность детали.
Однако бывают случаи, когда даже эти методы оказываются бессильными. Тогда вместо прочистки или нагрева используют промывку растворителем, который распределяют мягкой щеткой. Некоторые владельцы после обработки бензином продувают деталь с помощью насоса. Говорят, что этот «тандем» помогает избавиться от засорения всегда. Еще один вариант спасения — средство, предназначенное для чистки карбюраторов.
Замена кольца сопла
Когда газовую горелку используют интенсивно, кольцо, работающее при высокой температуре, спустя некоторый промежуток времени выпадает, а потом и вовсе теряется. Из-за повреждения или пропажи такой детали вряд ли кто-то решится на покупку новой газовой горелки. Поиск подходящей замены тоже не лучший выход, поэтому хозяину остается единственная возможность. Это изготовление кольца своими руками.
Материал оригинального элемента — латунь, однако его покупка нецелесообразна, поскольку такое кольцо по стоимости сравняется с ценой новой газовой горелки. Полноценной заменой этому дорогому сплаву способна стать медь, вернее, обычная медная проволока. Ее сечение — 2,5 мм. Чтобы создать новую деталь, сначала отрезают кусок необходимой длины. Затем проволоку выгибают, ориентируясь на диаметр этого элемента сопла.
Почему искра есть, а электроподжиг не работает?
Пожалуй, это отдельный случай, который требует детального рассмотрения. Ведь причин, которые могут привести к неисправности электроподжига, достаточно много. Первой и самой распространенной причиной является механическое повреждение корпуса. Если на нем появляется трещина, то, вероятнее всего, искра бьет в хаотичном направлении, но не попадает в область электроподжига. Стоит предупредить, что зарядник не подлежит ремонту, поэтому в обнаружении подобной проблемы придется приобретать совершенно новую деталь. По утверждению специалистов, по этой причине часто не работает электроподжиг на газовой плите «Горенье».
Стабилизация рабочего процесса также может быть нарушена в связи со слишком высоким давлением, посредством которого подается газ. Если газовая плита — «Ханса», не работает электроподжиг на ней часто именно по этой причине. Для ликвидации неисправности нужно только найти оптимальные параметры и вывести «золотую середину». И, наконец, рекомендуется проверить, в каком состоянии находится сопло. Дело в том, что часто из-за неисправности некоторых составляющих элементов горелки не работает электроподжиг на газовой плите. Скорее всего, прочной является грязь или скопившийся жир. Можно взять обычную проволоку и прочистить горелку. Конечно, для проведения подобных мероприятий лучше всего обратиться в сервисный центр.
Особенности ремонта
Отремонтировать устройство электроподжига можно самостоятельно, но предварительно обязательно нужно провести тщательный осмотр прибора
Важно в первую очередь установить причину поломки, степень сложности. Если неисправность будет простой, то устранить ее можно самостоятельно
Кнопка поджига
Если плохо срабатывает функция электроподжига, то процесс починки для всех моделей бытовых изделий обычно выполняется одинаково. У всех газовых плит данная функция устроена шаблонно.
Желательно, перед тем как начать процесс ремонта, внимательно изучить устройство плиты: можно найти информацию в интернете или изучить прилагаемую инструкцию по применению. Если знать, как работает прибора, это поможет выполнить качественную и правильную починку.
Блок электроподжига
Ремонт электроподжига зависит от вида поломки. Чтобы понять, как он производится, стоит рассмотреть виды поломок и их устранение:
- конфорку следует зажечь при помощи спичек или специальной зажигалки. Внимательно осмотрите вид пламени: оно должно быть ровное, светлое, должно быть распространено по всей окружности рассекателя. Если отмечается желтая окраска, то это будет указывать на неправильные показатели соотношения газа и воздуха. Чтобы устранить данную проблему, требуется выполнить чистку форсунки или ее полную замену. Возможно, причина неисправности состоит в закупорке отверстий рассекателя или в наличии в них влаги. Желательно также провести профилактические меры: провести продувание всех отверстий, вынуть корпус конфорки и тщательно исследовать его;
Нормальное пламя
- обычно все электроды и выключатели соединены в параллельном порядке. Запитывание каждого электрода осуществляется от единственного блока розжига, а вот их выключение и включение производится различными кнопками. Для того чтобы установить, что именно эта кнопка перестала работать, а управляющий блок находится в нормальном состоянии, требуется проверить следующую по счету конфорку. Если газ загорается — необходимо ремонтировать кнопку. Получается, что остальные элементы в устройстве находятся в исправном состоянии;
- иногда может наблюдаться треск в системе розжига. В этих случаях рекомендуется провести проверку контактов. Данная проблема может возникнуть при их залипании от налета из жира, также на них может появиться слой нагара, который отрицательно сказывается на работе. Перед проведением ремонта плиту обязательно нужно отключить от сети, далее требуется выполнить разборку. Все контакты следует хорошо зачистить или просушить с помощью обычного фена. Однако необходимо выполнять установленные требования безопасности, это поможет избежать опасных травм.
Как самому починить поджиг
Самостоятельный ремонт бытовой техники или ее комплектующих – довольно рисковое мероприятие, поскольку вероятность усугубить проблему достаточно велика. Починить электроподжиг газового котла, не имея специальных знаний и навыков, очень сложно. Устройство может выйти из строя из-за попадания на него воды или жира, скачка напряжения, небрежного отношения. Главный признак неисправности приспособления – отсутствие искры. Если искра есть, но разжечь пламя не удается, необходимо прочистить контактные места конфорки и свечи. Если поломан блок электроподжига, следует проверить токоведущие дорожки и сопротивление обмоток. В ходе починки поджига могут понадобиться новые комплектующие.
Электроподжиг не работает на одной конфорке
Почему не зажигается газовая плита? Многие модели этой техники сконструированы таким образом, чтобы человек не контактировал с открытым огнём. Автоматический поджиг – это очень практично, ведь он может включиться с подачей газа или с использованием специально предназначенной кнопки. Но что делать, если вы вдруг заметили, что электророзжиг не работает на одной конфорке?
Если вы нажимаете на кнопку розжига, и ничего не происходит, или слышите щелчки, но искра не появляется – значит, электророзжиг начал работать неправильно. В такие моменты, когда не зажигается только одна конфорка, а все остальные работают исправно, можно судить о том, что высоковольтный провод, идущий к запальному электроду, функционирует с перебоем. Также это может быть результатом сломанного устройства, отвечающего за поджигание, или выхода из строя блока розжига. Чаще всего одна конфорка не работает тогда, когда произошло загрязнение форсунки сопла горелки. Пищевые остатки предотвращают поступление газа через отверстие, поэтому нужно прочистить или заменить форсунки.
Помимо этой проблемы, достаточно часто не работает одна конфорка из всей панели из-за неисправности в системе газ-контроля. В таком случае деталь может загореться, но сразу потухнуть после того, как кнопка будет отпущена. Необходимо заменить термопару, электромагнитный клапан или всю систему газ-контроля. Иногда горение не работает потому, что заклинило газовый кран. Ручка плохо поворачивается из-за того, что в механизм крана попадают мелкие частицы нагара или высыхает смазка. Нужно разобрать газовый кран, прочистить его и смазать.
Электроподжиг нет искры (не поджигает газ)
Зажигание газа осуществляется нажатием микровключаетля электророзжига до открытия крана горелки. Микровключатели располагаются под ручками плиты и имеют два подвижных контакта мостикового вида. Под воздействием влаги и тепла на контактной паре образуется непроводящая ток плёнка. Окислившийся слой обладает низкой электропроводностью, соответственно при нажатии на кнопку цепь не замыкается. Для ремонта следует убрать окись при помощи этилового спирта и зубной щетки. Шлейф микровключаетелей имеет 4-5 кнопок включения. Корпус кнопки разъединяется защелками. Работы производятся на обесточенной плите.
Делаем пополнение
Когда вы произвели осмотр, выяснили причину и диагностировали неполадки — позволяется приступить к самостоятельному ремонту газовой плиты. Он проводится аналогично угоду кому) всех моделей. Знаменитый итальянский бренд Аристон или белорусская ортостат Гефест, пользующаяся большим спросом у россиян — нет никакой разницы, системы поджига чуть было не идентичны за исключением чисто индивидуальных нюансов.
Под началом работ освежите свои знания посредством прочтения инструкции числом эксплуатации изделия. Знание принципа работы и устройства газовой плиты никуда не денешься для ее успешного ремонта.
- Поджигаем неисправную конфорку с помощью стороннего источника открытого огня, спичек али специальной зажигалки — пламя должно быть ровным и распределяться по всей окружности рассекателя. Густо-желтый цвет пламени означает неправильную концентрацию газа и воздуха: надо совершить чистку форсунки или ее замену. Возможно, что у рассекателя забились отверстия либо туда попала влага. Надо сделать профилактику, продуть все отверстия, удалить корпус конфорки и осмотреть его.
- Все электроды и включатели соединяются разом. Каждый электрод запитан от единого блока розжига, но их инородная частица происходит от разных кнопок. Чтобы убедиться, что не работает просто-напросто данная кнопка, а блок управления в норме, надо включить следующую конфорку. Если нет поджиг газа происходит — ремонтируйте кнопку, а все остальное в системе работает прилежно.
- Если устройство розжига трещит постоянно, то необходимо проверить контакты — они могли прилипнуть от попадания жира или в результате окисления образовался нагар. Раньше ремонтом не забывайте отключать плиту от сети, затем подобранно произведите демонтаж, зачистите контакты или просушите их при помощи фена с целью сушки волос. Выполнение требований безопасности защитит вас от получения травм.
(абсолютная поломок, которые привели к отказу, можно устранить самостоятельно — они неопасны пользу кого пользователя, но необходимо помнить, что газовые плиты относятся к потенциально опасным изделиям, (вследствие даже профилактические работы выполнять надо осторожно. Иногда поломка кнопки розжига приводит к тому, а ремонт не поможет — необходима полная замена
В таком случае кризис миновал пройтись по специальным магазинам и приобрести аналогичный вариант
Иногда поломка кнопки розжига приводит к тому, а ремонт не поможет — необходима полная замена. В таком случае кризис миновал пройтись по специальным магазинам и приобрести аналогичный вариант.
Чиним расстроенный электроподжиг на газовой плите — на ZdavNews.ru
Давно прошли тёта времена, когда вся работа по дому осуществлялась вручную. Бытовая искусство стала нашим надежным помощником в ведении хозяйства. Неутомимые электрические «работники» помогают кухарить еду, стирать белье, мыть посуду, наводить порядок и чистоту, смерть как облегчая нам жизнь
Однако чтобы домашняя работа спорилась и продвигалась кроме перебоев, важно правильно подбирать приборы, обращая внимание на пропускная способность, скорость, функциональность, количество режимов и другие эксплуатационные характеристики. Как избежать распространенных ошибок присутствие покупке той или иной техники, как правильно пользоваться, какие модели считаются лучшими, что найти причину поломки и отремонтировать прибор своими руками. Представлена исчерпывающая уведомление обо всех видах техники: как мелкой, так и крупной, делать за скольких бюджетной, так и дорогостоящей, как отечественной, так и зарубежной
Читайте полезные статьи и пополняйте неординарный багаж знаний о бытовой технике новыми ценными сведениями!
Представлена исчерпывающая уведомление обо всех видах техники: как мелкой, так и крупной, делать за скольких бюджетной, так и дорогостоящей, как отечественной, так и зарубежной. Читайте полезные статьи и пополняйте неординарный багаж знаний о бытовой технике новыми ценными сведениями!
Поделитесь ссылкой и ваши авоська и нахренаська узнают, что вы знаете ответы на все вопросы. Славно ツ
Советы специалистов
Специалисты по ремонту газовых духовок советуют обращать внимание на такие моменты:
- Некоторые модели газовых плит имеют пластиковые ручки кранов, надетые на шток посредством металлической пластинки, которая вставляется в паз. Ручки по мере эксплуатации начинают разбалтываться, пластинка вылетает и просто теряется. Проблема может быть разрешена. Необходимо взять металлическую крышку для консервирования и вырезать на ней подходящую по размеру пластину. Вставив деталь в паз на ручке, можно избежать столь деликатной проблемы.
Потухание огня связано не только с недостатком газа или малым количеством поступающего кислорода. Проблема может состоять в том, железная деталь, которая находится рядом с конфоркой, нагревается и является причиной образования тока. Он задерживает магнитный клапан в рабочем положении и может препятствовать поступлению газа к конфорке. Проблема решается наждачной бумагой: ею прочищаются детали.
Совет Если процедура не помогла, газовая плита также не работает, нужно менять термопару.
- При возникновении перекоса в газовой горелке стоит проверить её правильную установку. Если проблема возникла после мытья, то установка выполнена некорректно. Нужно снять деталь и заново её установить. Если же повторная попытка не удаётся, то лучше вызвать мастера. В редких случаях проблема кроется в бракованных изделиях, требуется их капитальная замена. Хотя и этот случай должен подтвердить мастер.
- Чтобы сделать посильнее огонь в духовке, так как он слабо начал гореть или тухнет в неподходящий момент, переходите на голубое топливо с более низким давлением: в этом случае необходима замена форсунки горелки (на более широкое сопло жиклёра) и регулировка терморегулятора духовки.
Ломаются не только газовые плиты. На нашем сайте есть полезные материалы о поломках и ремонте электроплит и их духовок, индукционных плит, варочных, керамических и стеклокерамических.
Специализированный сервис по ремонту «Ремонтано»
Если Ваша газовая плита или варочная панель не включается, не стоит паниковать и бежать в магазин покупать новый прибор. Часто поломки таких агрегатов незначительны и легко устраняются руками профессиональных мастеров.
Специалист выполняют диагностику, обслуживание и восстановительные работы вне зависимости он марки устройства. В компании есть собственный склад запасных частей для техники: Gefest, Hansa, Ardo, Mora, Ariston и другой. Если Вам нужен быстрый и надежный ремонт бытовых приборов на дому, звоните нам по телефону 8(495)777-19-19 или оставляйте заявку на сайте. Мы открыты каждый день, без выходных, с 7:00 до 23:00.
Ремонт электроподжига своими руками
Два варианта электроподжига:
- Нажав и отпустив кнопку электроподжига, происходит однократное искрообразование (в момент отпускания кнопки).
- Нажав на ручку подачи газа на конфорку, происходит непрерывное искрообразование с периодичностью одной секунды.
Варианты электрических схем электророзжига:
1. Первый вариант (рис3) основан на ручном режиме заряд — разряд накопительного конденсатора. Работает следующим образом:
(r1- 3,9k, c1- 2,2МкфХ600В, d1- 1N4007) Подключена схема следующим образом:
На диод d1, подается напряжение электросети (рис3.1).
Нажимая кнопку электроподжига, Вы подаете напряжение электросети на конденсатор c1 (рис3.2). Конденсатор заряжается.
В момент отпускания кнопки контакт конденсатора c1 (рис3.2) подключается к трансформатору t1, через контакт (рис3.3).
Происходит обратный процесс — разряд конденсатора через первичную обмотку высоковольтного трансформатора t1.
На вторичной обмотке трансформатора (рис3.t1-1) и (рис3.t1-2) формируется выходное напряжение порядка 10 киловольт. Формируется искра.
Нажимая и отпуская кнопку процесс повторяется. Выводы трансформатора (рис3.t1-1) и (рис3.t1-2) на (рис1 и рис2) обозначены под номером 1.
Вывод (рис3.1), соответствует номерам 5 и 2 (рис2). Вывод (рис3.2), соответствует номерам 7 и 3 (рис2). Вывод (рис3.3), соответствует номерам 6 и 4 (рис2).
2. Второй вариант (рис4) основан на электронном управлении режима заряд — разряд накопительного конденсатора. Работает следующим образом:
(r1- 300 ом, c1- 2,2 МкфХ600В, d1- 1N4007, d2- 1N4007, d3- 1N4007, r2-1.5 кΩ, r3-30 кΩ, s1- ку202н, )
При нажатии на кнопку электроподжига, заряд — разряд происходят в автоматическом режиме.
Автоматический режим зависит от схемного решения электроподжига.
Схема работает следующим образом: при положительной полуволне напряжения электросети, через D2 и D3 заряжается конденсатор С1, при отрицательной полуволне через D1 катод S1 подключается к «минусовой» полуволне, а через резистор R3 на управляющий электрод тиристора поступает управляющий ток.
Ремонт электроподжига своими руками. Тиристор открывается, конденсатор С1 разряжается на высоковольтный трансформатор, который индуцирует искру поджига.
На вторичной обмотке трансформатора формируется выходное напряжение порядка 10 киловольт. При удержании ручки подачи газа в нажатом положении, Процесс повторяется с частотой 50 Гц, или грубо — одна искра в секунду.
Электроподжиг чаще встречается четырех и шести канальный (рис1 и рис2) под номером 1 обозначены отводы для подключения электродов на которых Вы и наблюдаете искрение.
Иначе говоря, мы имеем четыре электрода для поджига или шесть электродов. Количество электродов зависит от количества вторичных обмоток повышающего трансформатора.
Если обмоток две, следовательно имеем четыре выхода на четыре электрода. Если обмоток повышающего трансформатора три, имеем шесть выходов на шесть электродов.
Электроподжиг, позволяющий подключить шесть электродов, обычно используется в газовых плитах единой конструкции с духовкой. И как следствие два электрода из шести имеющихся, находятся в духовке и применяются для поджига газа в духовке.
Внешний вид устройств электроподжига можно наблюдать на ( рис1 и рис2). Они имеют некое отличие, но схемное решение и принцип работы остается неизменным.
