Почему нельзя штробить несущие стены

Особенности работы с различными материалами

Штробление стен без пыли можно осуществить даже в случае с самыми твердыми материалами, если у вас в наличии штроборез. Наиболее сложно поддается обработке бетон. В нем с помощью молотка и стамески проделать паз не получится, или придется изрядно потрудиться.

С кирпичом работать довольно просто, ведь электропроводка может быть уложена в швы между рядами. Процесс пойдет, если еще в момент кладки материала будет известно, что в стене должны быть проложены коммуникации. Тогда работы должны вестись впустошовку. Еще проще, если стена не отделана декоративным слоем штукатурки, — это позволяет видеть границы между изделиями. Горизонтальное штробление в этом случае окажется проще вертикального.

Штробы в бетоне и кирпиче

Когда штробление стен предполагается осуществлять в панельном доме, вы должны знать, что в несущих стенах горизонтальные пазы прокладывать запрещено. Это может не только снизить несущую способность конструкции, повредить арматуру, но и повысить нагрузку на перекрытие.

В швах между плитами штроб тоже быть не должно. Это непременно затронет перекрытия, как и работы в стенах, которые соприкасаются с лестницами. Если же разрешение было получено, то для штробления стен под проводку понадобится специальное оборудование. Если это болгарка, нужны будут насадки. В этом случае не следует экономить, ведь оборудование быстро выйдет из строя, как и расходники.

Что касается кирпича, то штробы в кладке должны быть только горизонтальными и вертикальными. Наклонное их расположение допустимо лишь при наличии соответствующих стен, например, на уровне мансарды. Важна еще и удаленность от труб отопления, расстояние до них должно составить 50 см. От потолка штроба должна быть удалена на 15 см минимум.

При штроблении стен важно учитывать еще и толщину декоративной отделки. Если для укладки гофрошланга глубины паза недостаточно, он может немного выступать над поверхностью, а после перекрыться декоративным слоем. Штробу нужно немного углубить рядом с точками потребления, чтобы ввести провод в коробку

Но если рядом присутствует металлический каркас, трогать его нельзя

Штробу нужно немного углубить рядом с точками потребления, чтобы ввести провод в коробку. Но если рядом присутствует металлический каркас, трогать его нельзя.

Как работать с деревом и газобетоном

Штробление деревянных стен под проводку недопустимо. Такие постройки хоть и нуждаются в электричестве, но провода в них укладываются в специальные кабель-каналы, которые имеют внешний вид в имитации этой породы древесины, из которой изготовлены стены.

Штробить стены из газобетона можно, но выемки следует делать максимально аккуратными, ведь тогда расход декоративной смеси уменьшится на этапе ремонта. Если блоки были изготовлены по технологии автоклавного твердения, они обладают хорошей геометрией, поэтому стены получаются ровными. Когда бороздки выполнены неаккуратно, выравнивание приходится осуществлять более тщательно.

Если вы рассчитывали на болгарку, а приобрести качественное оборудование вам не по карману, можно купить ручной штроборез, который обойдется в 1000 руб. максимум. Это устройство представляет собой довольно простое приспособление, с помощью которого можно работать с мягкими материалами.

Нюансы с несущими стенами

Осуществлять прокладку коммуникаций в несущих стенах панельных домов запрещено. Это касается всех монолитных конструкций, так как штробление становится причиной снижения несущей способности. В итоге может возникнуть угроза обрушения здания. Если предположить, что такие работы ведутся в отношении перекрытий или монолитных стен, может произойти нарушение целостности арматуры, которая и отвечает за несущую способность. Прутья обычно располагаются на глубине 35 мм от поверхности.

В отношении вашего дома вы можете постараться получить одобрение на данные работы, но шансы здесь невелики. Если стены выполнены из кирпича, получить разрешение можно. Если же штробление не было разрешено, а коммуникации в стенах все же проложить необходимо, следует располагать их в верхнем штукатурном слое или в коробах, а также конструкциях из гипсокартона. Довольно часто домашние мастера создают фальш-стены или устанавливают подвесные потолки.

Дом дому рознь

Несмотря на то что все дома, при строительстве которых использованы стеновые панели обобщенно называют панельными, их конструктивная основа может быть разной.

  • Бескаркасные.
  • Каркасной.
  • Панельно-каркасной.

В зависимости от основы различается и участие стеновых панелей к восприятию вертикальных нагрузок.

  • Несущие т. е. воспринимающие собственный вес, нагрузку вышестоящих этажей и крыши.
  • Самонесущие воспринимающие только собственный вес.
  • Навесные – это когда вес стен переносится на каркас здания.

Различия панельных домов

Наверное, самым показательным примером, насколько могут различаться панельные дома, будет сравнение двух серий таких зданий 1-464 и 1-335.

Несмотря на внешнее сходство и одинаковые годы застройки (50–70 прошлого века), дома этих серий имеют существенные различия.

Картинка из серии, “найдите разницу”. Внешне дома похожи, но на самом деле, слева дом из серии 1-335, а справа дом из серии1-464. Конструктивная основа этих серий имеет принципиальное различие. У домов серии 1-464 перекрёстно-крестовая схема. У домов серии 1-335 каркасно-щитовая. Поэтому сделать реконструкцию дома серии 1-355, относительно несложно, а как то переделать дом из серии 1-446, практически невозможно.

Дома серии 1-464

В основе домов серии 1-464 заложена перекрестно-стеновая схема. Говоря проще, все внутренние стены квартиры в доме этой серии воспринимают нагрузку вышерасположенных этажей.

Дома серии 1-335

Относятся к каркасно-щитовой группе. На самом деле, плиты перекрытия пк в таких домах частично всё-таки опираются на стеновые панели, но только на наружные. Внутренних несущих стен, перегородок в квартирах домов этой серии нет.

Способы штробления

Существуют четыре основных способа для проделывания канавок. Главное их отличие состоит в использовании инструмента и выходящих из этого технологий применения.

Молоток и зубило. Минусом такого метода является неудобство работы «дедовскими» инструментами. Даже при хорошей сноровке выходит долго и с кривыми магистралями. Огромным плюсом можно назвать стоимость — дешево однозначно.

Ударная дрель (перфоратор). Минус — штроба с неровными краями. Плюсы — быстрота процесса и относительная чистота при работе.

Болгарка. Минусы — большое количество пыли, которую трудно собрать даже строительным пылесосом. Плюс — ровные углубления за короткий промежуток времени.

Штроборез. Минус — высокая стоимость инструмента. Для одноразового использования получается слишком дорого. Плюсы — быстро, не так шумно, ровные края штроб, без пыли.

Как правильно проштробить стену под проводку и розетки: ход и последовательность работ

Этапы работ будут следующими:

  • Составление плана на бумаге и нанесение контуров с разметкой на стене.
  • Уборка и подготовка рабочей зоны.
  • Проведение рабочей операции.
  • Завершающий этап, уборка.

Кирпичную стену

Произвести прорезы на стене из кирпича согласно намеченным линиям можно легко и быстро при помощи перфоратора либо болгарки.

Варианты, как штробить бетонную стену перфоратором без большой пыли

Для избегания образования больших объёмов пыли, следует перед началом работ застелить помещение пленкой и увлажнить воздух. Также рекомендуется производить дробление поверхности стены согласно четко обозначенных контуров.

Технология проведения работ

Штроборез – наиболее удобный инструмент для работы Перед началом прокладки штроб в бетонных конструкциях панельного дома при помощи уровня, длинного алюминиевого правила, карандаша и рулетки выполняют нанесение на бетонное основание разметочных линий. Для прокладки штроб в бетонных конструкциях панельных домов используют ручные или электрические инструменты.

  • Молоток и долото – при помощи широкого долота и тяжелого молотка бетон внутри очерченных контуров штробы аккуратно выбивается.
  • Дрель и долото – в дрель вставляется сверло по бетону большого диаметра, с его помощью по центру сделанного контура штробы делается ряд отверстий, после чего бетон выбивается острым долотом.
  • Перфоратор – в патрон инструмента устанавливается крупный бур с наконечником в виде лопатки, после чего перфоратор переводится в ударный режим и постепенно, кусками выбивает очерченный канал.
  • Штроборез – нарезка штроб данным специализированным инструментом производится двумя алмазными дисками, имеющими ручную регулировку расстояния между ними. Бетон выбивается долотом или перфоратором.

Проштробить бетонный монолит можно также с помощью болгарки оснащенной диском с алмазным напылением.

В проделанный канал укладывается электропроводка, фиксируется в стене через каждые 20-25 см при помощи раствора алебастра или гипса. Заделывают штробу с уложенной в нее проводкой цементно-песчаным раствором, шпатлюют или наносят слой штукатурки.

Прокладывание штробы под проводку

Маскировка кабелей в толще стен обеспечит им надёжную защиту

Глубина прокладываемой штробы зависит от сечения и количества проводов, которые будут впоследствии фиксироваться в борозде. Считается, что максимально допустимая глубина прорези не может превышать 2,5 см. Кроме того, при штроблении несущих стен длина одной борозды должна быть не больше 3 м.

Рассмотрим подробно, как осуществлять процесс штробления стен, используя в работе те или иные инструменты:

  1. Проделывание борозд при помощи молотка и зубила. Вначале на стене рисуют линии, которые обозначают границы будущего углубления. Затем с помощью зубила вдоль этих линий проделывают бороздки размером с 2 ширины острия инструмента. Потом зубило устанавливают поперёк ложбины и вбивают его вглубь молотком, после чего снимают верхний слой стены. Таким образом проделывают работу вдоль всей разметки, а затем углубляют штробу на 2,5 см. Отметим, что такой способ не подходит для штробления бетонных стен, так как они слишком твёрдые.
  2. Штробление стен с использованием болгарки. Чтоб проделать борозду с помощью болгарки, инструмент вначале нужно оснастить алмазным диском, ведь только он без проблем справится с бетонной или кирпичной конструкцией. После нанесения разметки на рабочую поверхность, вдоль отмеченных линий с помощью болгарки делаются параллельные надрезы. Эти надрезы станут границами будущей штробы, внутреннее же пространство придётся выбивать зубилом либо перфоратором на желаемую глубину. Болгарка позволяет сделать борозду ровной и аккуратной, но в процессе работы в воздух выделяется много пыли. Если штробление осуществляют как минимум 2 человека, один из них может сразу же убирать пыль промышленным пылесосом.
  3. Штробление с помощью перфоратора. Как и в предыдущих случаях, сначала на стену маркером наносят границы будущего углубления. Чтоб проделать штробу перфоратором, понадобятся две насадки: бур и лопатка. При помощи бура вдоль всей разметки проделывают отверстия глубиной по 2,5 см. Расстояние между ними должно составлять примерно 10-15 мм. Затем, используя лопатку, вдоль этих отверстий выбивают борозду. В процессе работы держать инструмент поперёк разметки не рекомендуется, поскольку это приведёт к лишним сколам в стене. Перфоратор позволяет работать быстро и оставляет после себя мало пыли, но канавка получается неровной по краям.
  4. Работа со штроборезом. Штроборез по принципу действия мало чем отличается от болгарки. В такое приспособление встраиваются две алмазных пилы, которые делают ровные и параллельные прорези в стене. Расстояние между дисками можно регулировать в соответствии с намеченными размерами штробы. Ещё одним элементом штробореза является кожух, с помощью которого определяется глубина канавки. К кожуху можно сразу присоединять трубу пылесоса, что позволит минимизировать количество пыли, выделяемой в окружающую среду.

Штробление кирпичной стены

Штроборез быстро и качественно проделает углубления в кирпичной стене

Осуществить штробление кирпичной стены с применением только молотка и зубила довольно тяжело, поэтому для работы следует выбрать более мощные приспособления, к примеру, перфоратор или болгарку. Молоток и зубило также пригодятся в работе, с их помощью можно откорректировать некоторые мелкие детали.

Особенности работы с бетонной стеной

Бетонную стену удобнее всего штробить перфоратором

Бетон – прочный и твёрдый материал, так что проделать в нём штробу с помощью зубила вряд ли получится. При работе с такими стенами можно пользоваться болгаркой или штроборезом, но оптимальным инструментом считается перфоратор. По своей мощности он превосходит вышеописанные приборы и предназначен как раз для работы с твёрдыми материалами.

Чтоб в процессе штробления выделялось как можно меньше пыли, стену иногда предварительно увлажняют. Но следует заметить, что работать с влажной поверхностью при помощи перфоратора немного сложнее, чем с сухой.

Штроборез и болгарка также могут использоваться для прокладывания борозд в бетонных стенах, но такими приспособлениями можно будет только прорезать границы штроб, а само углубление всё равно придётся выбивать перфоратором.

Вступление

В прошлой статье я рассуждал о скрытой электропроводке в монолитном многоквартирном доме. Продолжим данную тематику и сегодня поговорим про более сложную проблему, это скрытая электропроводка, а вернее возможность и допущение штробление панельных домах, типовых серий.

Стоит отметить, что штробление стен используется не только в электромонтаже. При необходимости сделать скрытую разводку водопровода — этап штробления не избежать. Штробы для труб изготавливаются по тем же принципам, что и штробы для электропроводки. В стены прячутся только цельные трубы без соединений. Вентиля и шаровые краны не должны быть замурованы и к ним должен быть обеспечен постоянный доступ.

Напомню, шаровой кран используется в трубопроводах водопровода для перекрытия потоков воды (жидкости). Используемый в конструкции крана шар, позволяет надёжно перекрыть любой поток воды. Шар, в отличие от сальников, не прикипает к изделию и обеспечивает длительную эксплуатацию без протечек. Используйте надёжную запорную арматуру, можно легко и быстро кран шаровый купить в Екатеринбурге.

Что нельзя штробить в монолитном доме

Основываясь не на прямой запрет на штробление стен в монолитном доме, а на пункты нормативов, запрещающие любые изменения конструкций могущих повлиять на их эксплуатационные качества, разумно ограничить устройство скрытой проводки связанной со штроблением так. Нельзя делать штробы:

  • Во всех несущих элементах монолитного дома, включая внешние стены, пол и потолок;
  • В колонах и балках монолитного дома.

Важно! В отличие от панельного дома, в монолитном доме нельзя делать даже борозды для спусков (подъемов) кабелей к выключателям (розеткам) расположенных на несущих стенах (колоннах). Примечание: Запрет на штробление стен в монолитных домах, относится к несущим монолитным конструкциям этого типа домов

Запрет на штробление внутренних перегородок из шлакоблоков и других подобных материалов не распространяется

Примечание: Запрет на штробление стен в монолитных домах, относится к несущим монолитным конструкциям этого типа домов. Запрет на штробление внутренних перегородок из шлакоблоков и других подобных материалов не распространяется.

Соблюдение правил безопасности


При работе с инструментом одевайте резиновые перчатки и защитные очки При использовании электромеханических инструментов нужно выполнять ряд требований правил техники безопасности:

  1. Работая с электроинструментом в помещениях с повышенной влажностью, обязательно нужно надевать резиновые перчатки и обувь на каучуковой подошве.
  2. Для защиты глаз нужно надевают специальные очки.
  3. Чтобы исключить проникновения цементной пыли в лёгкие работника, одевают марлевую повязку или респиратор.
  4. При выполнении такого вида работ помещение должно хорошо проветриваться.
  5. Нельзя перегревать инструмент. Время от времени нужно давать отдых электроинструменту.
  6. Во время перерывов в работе всю цементную пыль удаляют пылесосом. Если происходит мощное пылеобразование, то сопло включённого пылесоса во время штробления держат рядом с каналом.

Почему нельзя делать штробы в несущих стенах и плитах перекрытий

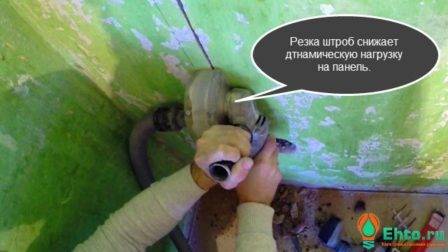

На первый взгляд кажется, что ничего несущей стене от тоненьких штроб под проводку не будет. Но даже если вы не повредите арматуру, общая прочность плиты всё равно снизится. А теперь представьте, что вы живёте на нижних этажах, и на плиты приходится высокая нагрузка. А если и ваши соседи по этажу начнут штробить свои стены?

Прочность стен снижается и-за штроб, а если повредить стальную арматуру, то тут положение может и вовсе стать критичным. Несущие стены нельзя штробить под электропроводку даже в кирпичных домах, где в стенах нет никакой арматуры.

Что будет, если вы всё же проштробили несущие стены:

  • Появляются трещины в бетоне
  • Несущая плита неизбежно потеряет часть запаса прочности
  • Появляется риск повреждения или разрушения несущей конструкции
  • Весь многоквартирный дом теряет часть запаса прочности и устойчивости
  • В целом возникает угроза здоровью и жизни всем жильцам многоквартирного дома

Алмазные диски

Очень важная вещь при нарезании штроб и выпиливании ниш – это качество алмазных дисков. Здесь никогда нельзя экономить и стоит приобретать только известные бренды.

Даже если у вас стенорез или штроборез не Хилти, DeWalt а какой-то другой малоизвестной марки, покупайте только дорогую расходку. На более дешевых алмазных дисках, в первую очередь может сточить не само алмазное напыление, а элементарно вырвать посадочное место под крепежную гайку.

Если же покупка стенорезной машины для вас непозволительная роскошь, а перфоратор тем временем уже есть в наличии и ничего докупать не нужно, то работайте по старинке.

Штробить в несущей стене запрещено?

Самый главный вопрос который волнует всех — можно ли резать и штробить несущие стены. И что про это говорят СНиП и ГОСТы.

Как указано в ГОСТ Р 50571.15-97 — монтаж электропроводки не должен понижать эксплуатационные качества строительных конструкций.

Еще есть другой документ, на который ссылаются и придерживаются его рекомендаций опытные электрики — постановление правительства Москвы 28-10-11 «О порядке переустройства помещений в жилых домах на территории города Москвы».

Хотя оно и подписано для Москвы, его рекомендаций придерживаются и в других регионах. Конкретно в п.11.11 сказано: «Делать штробы в ГОРИЗОНТАЛЬНЫХ швах и под внутренними стеновыми панелями запрещено. Также запрещено делать борозды в стеновых панелях и плитах перекрытия.»

Получается, что в потолке резать штробы нельзя в любом направлении.

Там применяйте только наружный крепеж кабеля с помощью клипс и гофры.

В монолитных панелях можно резать штробу только в слое штукатурки, не заглубляясь при этом в саму стену и не ослабляя ее поверхность. Что касается других несущих стен, то там разрешены только вертикальные штробы, но и при этом нельзя нарушать целостность арматуры внутри.

Именно поэтому электромонтажники и говорят, что штукатурка всегда должна идти до электрики, а не наоборот.

Вы тем самым получаете необходимую фору, в пару тройку лишних сантиметров слоя штукатурки. И при нарезании борозды или высверливании подрозетника, просто не достанете до арматуры.

Только представьте себе, что в несущей стене на фото внизу, вы прорежете нишу под углубленные подрозетники на 6см во внутрь! И еще столько же с обратной стороны в другой комнате.

А если то же самое проделают ваши соседи снизу и сверху. Как долго простоит ваша многоэтажка и кто будет виноват, если в один прекрасный день она сложится как карточный домик.

Конечно это самый крайний и маловероятный случай. Однако чаще всего такие дома, после 10-15 лет эксплуатации, признаются аварийными.

Что же делать, если без подрозетников в монолитной стене не обойтись? В этом случае ставьте там гипсокартон и монтируйте подрозетник в гипсокартонной стене без нарушения монолита.

Что же касается панельных домов, где фактически все стены являются несущими, то в них стандартным вариантом является использование заводских пустот в плитах. В ином случае, вам придется вести электрику по потолку (на клипсах) или по полу (в стяжке).

При этом категорически отказаться от горизонтального штробления и высверливание ниш с повреждением арматуры. А это значит, либо достаточный слой штукатурки, либо фальшстены из гипрока.

Нормы и ограничения при штроблении стен под проводку

Как проштробить перфоратором стены, чтобы в подготовленные канавки можно было потом легко проложить кабель? Нередко такую работу выполняют с ошибками, поэтому необходимо соблюдать определенные правила и разработанные нормы.

Важно помнить, что в панельном доме несущей считается каждая стена. При горизонтальном штробировании бетонной стены (канавки глубиной более 30 мм), обязательно будет перерезана вертикальная арматура

Это приведет к нарушению ее несущей способности. В кирпичном здании арматура отсутствует, но проделывать в ней штробы также запрещается, потому что они значительно снизят несущую способность. В несущей стене горизонтальная штроба запрещена к выполнению.

Делать борозды в стене из газобетона, в отличие от других строительных материалов, намного проще. Благодаря пористой структуре, он мягкий, справиться с работой можно своими руками даже не имея профессионального инструмента. Работать необходимо в защитной одежде, потому что в процессе в воздух поднимается много пыли. В железобетонных стенах имеется арматура, разрезать ее запрещено.

Канавки должны быть расположены по горизонтали и вертикали, строго перпендикулярно стенам и потолку. Участки наклона проводки можно размещать только на мансардных этажах, где скосы установлены параллельно крыше. В других случаях – строго вдоль или поперек стенок.

Глубина штробы в среднем составляет 2 см, ширина зависит от того сколько будет прокладываться проводов и какого размера. Для выполнения технически грамотного и качественного штробления стен обязательное условие – соблюдать эти правила.

Что будет, если вы штробили несущие стены под электропроводку

Как известно, многие люди начинают интересоваться различными законодательными актами и так далее только в тех случаях, когда что-то случается или, когда их буквально поймали за руку. Но незнание закона не освобождает от ответственности.

Что будет, если вы проштробили несущую стену:

  • Вам выпишут штраф
  • Придётся восстановить стену полностью в исходное состояние
  • Здание может начать разрушаться

В случае восстановления стен, сумма может серьёзно вырасти, ведь срезанную внутри несущих стен арматуру восстановить сложно. Если же здание начнёт разрушаться, сумма ремонта может превысить все мыслимые размеры.

Монтаж подрозетников в кирпичную стену своими руками

Установка подразетников в кирпичную стену почти ничем не отличается от работы с бетонной поверхностью. Можно отметить, что кирпич легче сверлить, он более податлив.

Нужно также начинать работу с разметки поверхности, но если используется красный кирпич, желательно, чтобы центры коробок находились на части кирпича, не попадали на цементные слои, тогда даже используя перфоратор без насадки-коронки, проделать проймы будет легко.

Можно отметить возможность использования еще одного метода для создания отверстия — применить перфоратор, как отбойный молоток, к нему лучше не прибегать, ведь поверхность будет выглядеть, не красиво. Но возможно других вариантов не будет. В связи с этим следует знать и о нем.

После проведения работ в обязательном порядке будет осуществляться работа по отделки поверхности, применяться штукатурка. Допустимо наносить штукатурку и до установки подрозетников. Не переживайте, если отверстия получатся неидеальные, все лишние углубления закроются при отделке стен.


Если отверстия получатся неидеальные, все лишние углубления закроются при отделке стен.

Штробление несущих стен

Люди старшего поколения помнят то время, когда стены и потолки жилищ были «украшены» витыми косами наружной электропроводки. При возведении современных домов провода, трубы и прочие коммуникации строители заранее «прячут» в специальные каналы ограждающих конструкций.

Устройство коммуникационных каналов учитывается при расчёте несущей способности строительных приспособлений. Другое дело обстоит с дополнительным устройством скрытых коммуникаций в монолитных, панельных домах старой застройки.

Можно ли штробить несущие стены в таких домах? Данная статья детально даст ответ на этот вопрос.

Необходимый инструмент

При выборе инструмента для штробления стен необходимо ориентироваться на объемы работ и имеющиеся навыки. Ниже рассмотрим основные виды применяемой техники.

Зубило и молоток

Наиболее простой инструмент, который должен быть в арсенале мужчины — долото (зубило) и молоток. Такой вариант подойдет при штроблении в мягком материале, к примеру, штукатурке или пеноблоке.

Для создания штробы ставьте край зубила к разметке, а после этого ударьте молотком для более глубокого проникновения. При использовании ножовки можно получить более ровные линии.

Преимущества:

  1. Отсутствие затрат на покупку дорогостоящего оборудования.
  2. Быстрый перенес розетки или добавление нескольких приборов.
  3. Наличие инструмента под рукой.

Недостатки:

  1. Неудобство выполнения работ.
  2. Продолжительность процесса.
  3. Кривые штробы на выходе. Получение ровных линий почти невозможно.
  4. Сложности при штроблении в кирпичных или бетонных стенах.

Дрель

У многих мужчин в хозяйстве имеется обычная дрель. Ее можно использовать для штробления в разных поверхностях, в том числе в бетоне.

Общий алгоритм действий следующий:

  1. Сделайте разметку на поверхности.
  2. Выберите подходящее для дрели сверло (материал — победит), диаметр — 8-10 мм.
  3. Высверлите отверстия по линии проводки на расстоянии 5-10 мм между собой. Держите дрель таким образом, чтобы сверло входило в стену строго перпендикулярно. В ином случае высок риск его повреждения.

При штроблении бетонной стены установите минимальную скорость вращения, чтобы избежать перегрева сверла. Периодически давайте отдыхать инструменту и охлаждайте сверло в холодной воде.

  1. С помощью молотка и зубила выбейте промежутки.

Рассмотренная технология позволяет сделать штробы на малом и среднем расстоянии. Для создания электропроводки во всей комнате или доме такой вариант не подходит.

Плюсы:

  1. Большая скорость работы в сравнении с зубилом и молотком.
  2. Отсутствие большой пыли.
  3. Доступность инструмента.

Минусы:

  1. Метод не подходит при необходимости прокладки проводки во всей квартире / доме.
  2. Штроба получается кривой с острыми углами.
  3. Промежутки приходится пробивать с помощью зубила и молотка.

Перфоратор

При наличии перфоратора можно ускорить процесс и избежать применение ручного инструмента.

Алгоритм изготовления штробы проходит в два этапа — высверливание отверстий на расстоянии 10-15 мм по линии прокладки проводов с последующей заменой насадки (устанавливается специальная лопатка) и удалением перегородок.

Преимущества:

  1. Высокая скорость работы.
  2. Сравнительная доступность инструмента.

Недостатки:

  1. Сделать ровную бороздку почти невозможно.
  2. Необходимо использовать разные насадки.

Болгарка

Еще один вариант — применение угловой шлифмашинки, с помощью которой можно сделать штробу в разных типах стен (в том числе в бетонных).

Для большей эффективности в инструмент необходимо вставить турбо-алмазный или алмазный диск.

Работа выполняется в три этапа. Сначала выполняется разметка. На следующим этапе с помощью болгарки делается две параллельные линии. На завершающем этапе применяется перфоратор для выбивания центральной линии.

Плюсы:

  1. Высокая скорость работ.
  2. Ровность и аккуратность готовых штроб.

Минусы:

  1. Работа сопровождается огромными объемами пыли, поэтому защита глаз и дыхательных путей обязательна.
  2. Необходимо дополнительно работать перфоратором.
  3. Рекомендуется вынести всю технику и мебель из комнаты.

Чтобы хотя бы частично уменьшить объем пыли, можно использовать специальный пылесос (строительный, промышленный). В этом случае работу должны выполнять два человека: один делает штробу, а второй — держит шланг возле места воздействия на стену.

Еще один вариант — намочить поверхность водой, но в таком случае высок риск затопления соседей.

Штроборез

Это оптимизированный вариант угловой шлифмашинки, оборудованный двумя параллельно расположенными дисками и платформой (упирается в стену).

Для защиты помещения от распространения пыли к кожуху можно подключить пылесос (строительный, промышленный).

Преимущества:

  1. Высокая скорость работы.
  2. Ровные штробы на выходе в стенах из любого материала.
  3. Отсутствие пыли.
  4. Сравнительно небольшой шум.
  5. Точная ровность краев.

Минусы:

  1. Стоимость оборудования. Для одноразовой работы штроборез лучше взять напрокат.

Дополнительно потребуется и другой инструмент, помогающий штробить стен под проводку — уровень (лучше лазерный), карандаш и рулетка.

Техника штробления и порядок работ

Перейдем непосредственно к процессу штробления. Порядок работ следующий.

После разметки, сначала стенорезом делаются отверстия и ниши для подрозетников, а затем сами штробы.

Техника вырезания ниш простая. Берете машинку и сначала прикладываете к стене тот край, который находится ближе к пылеотводу.

После полного заглубления диска, пыли совершенно не будет. Конечно при наличии пылесоса.

Не забывайте, что штробление, это операция всегда связанная с большим риском для вашего здоровья. Поэтому применение минимальных средств индивидуальной защиты обязательно. Даже если пройти нужно всего несколько сантиметров.

После нарезания полос, стамеской вручную, выбиваете образовавшиеся квадратики. Для того, чтобы это сделать без перфоратора и зубила, кубики должны быть относительно небольшого размера.

Поэтому помимо периметра ниши, при двойном блоке подрозетников, проходите диском стенореза еще и по центру. А при тройном блоке и более, делаются несколько таких надрезов.

Но в любом случае, это все равно в несколько раз быстрее, чем высверливание коронкой. Она будет оптимальным вариантом только в мягких стенах – газоблок, пенобетон.

Единственный совет – использовать ее большего диаметра чем сам подрозетник. Когда вы его будете сажать на раствор, понадобится хороший зазор между подрозетником и стеной. Только в этом случае раствор или гипс будут хорошо и надежно держать коробку.

Существенные различия панельных домов

Здания этого типа собирают из крупных железобетонных блоков — панелей. На этапе производства в них отливают каналы для скрытой прокладки проводки.

Существует несколько разновидностей таких построек, 2 из них получили наибольшее распространение. Главное отличие — конструктивная схема.

Серия 1-464

Конструктивная схема объекта — перекрестно-стеновая. Это значит, что почти все внутренние стены являются несущими. Перегородки отделяют только санузел (2 шт.).

Эту серию узнают по окнам на межэтажной площадке в подъезде, повторяющим 2-створчатые квартирные.

Серия 1-335

Конструктивная схема — полукаркасная и каркасная (поздние модификации). Нагрузки несут колонны и продольные стены. Все поперечные являются перегородками.

Признаки этой серии — удлиненные окна на лестничной площадке и торцевые стены без балконов.

Штробление панельных домах – рекомендованные правила

1. При смене проводки максимально использовать метод перетяжки проводки и использование для проводки каналов в бетонных панелях домов;

2. Не допускать штробление перекрытий и потолка в панельных домах, использовать для проводки каналы плит перекрытий;

3. Стараться избегать горизонтальное штробление стеновых панелей квартиры. А если использовать горизонтальное штробление, то исключить резку арматуры бетонных плит;

4. Исключить штробление бетонных стеновых панелей на стыках стеновых панелей и пола;

Штробление опорной части панели Запрещено

5. Придерживаться правил трассировки электропроводки, а именно делать электропроводку не ближе 100 мм от пола и 150 мм от углов комнат. Замечу, правило «не ближе 100 мм от пола» крайне трудно избежать, в электропроводке кухни. По всем схемам кухонной электропроводки, размещение розеток за кухонной мебелью делается на расстоянии 10 см от пола.

Важный совет! Для минимизации нагрузок на бетонные панели панельного дома, нужно использовать для изготовления штроб метод резки бетона на глубину штроб и наклонное выдалбливание борозды лопаткой перфоратора. Стараться исключить, изготовление штроб методом высверливания борозд и их последующего выдалбливания.

Заделка штраб в стене.

Итак, чем заделать штрабу в стене? Сначала штраба обязательно обрабатывается грунтовкой для лучшего сцепления будущей штукатурки. В противном случае штукатурка ляжет на строительную пыль внутри штрабы и не схватится с поверхностью. Затем поверхность штрабы увлажняется, чтобы такие материалы как пенобетон или кирпич не забрали из раствора очень много влаги. Иначе раствор усохнет прежде чем схватится и возникнут трещины. Лучше всего для заделки штробы использовать обычную гипсовую штукатурку. Её наносят движениями под углом 45 градусов к штрабе- тогда она хорошо заполнит все поверхности и стенки штрабы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
