Причины падения давления в насосной станции

Подготовка накопительного бака насосной станции

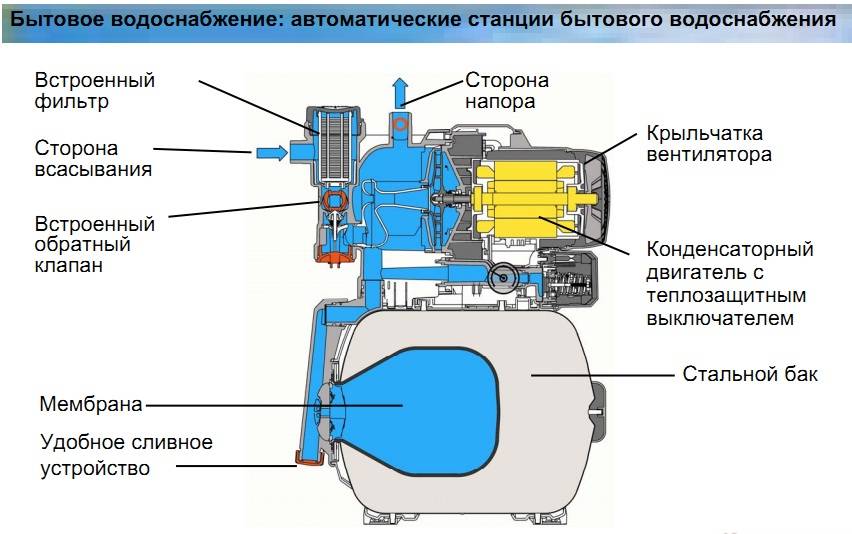

Прежде чем регулировать само реле давления, необходимо подготовить гидроаккумулятор. Он состоит из герметичной емкости и резиновой груши, разделяющей этот бак внутри на две части. При закачивании в первую насосом воды, во второй поднимается давление воздуха. Затем уже эта воздушная масса своим надавливанием на грушу будет поддерживать напор в трубе водоснабжения.

Чтобы насосная станция работала в оптимальном режиме, для гидроаккумулятора надо грамотно подобрать давление воздуха. Если сделать его излишне высоким либо низким, то гидронасос будет слишком часто запускаться в работу. Такая настройка – это прямой путь к быстрому износу оборудования.

Нужное воздушное давление в гидроаккумуляторе выставляется после полного его опустошения от воды. После ее спуска производится закачки воздуха из расчета 1,4–1,7 атмосфер для бака на 20–25 литров и 1,7–1,9 атмосфер при большем объеме. Конкретные величины следует смотреть в техпаспорте станции.

Регулировка реле давления воды

Рассмотрим процесс регулировки наиболее популярного экземпляра — РДМ-5. Его выпускают разные заводы. Пределы регулировок изменяются, так как в разных по размеру водопроводах требуется разное давление. С завода этот прибор выходит с базовой настройкой. Обычно это 1,4-1,5 атм — нижний порог и 2,8-2,9 атм — верхний порог. Если вас какой-то параметр не устраивает, можно его перенастроить так, как требуется. Такая процедура обычно необходима при установке джакузи: стандартного давления в 2,5-2,9 атм для необходимого эффекта недостаточно. В большинстве остальных случаев перенастройка не требуется.

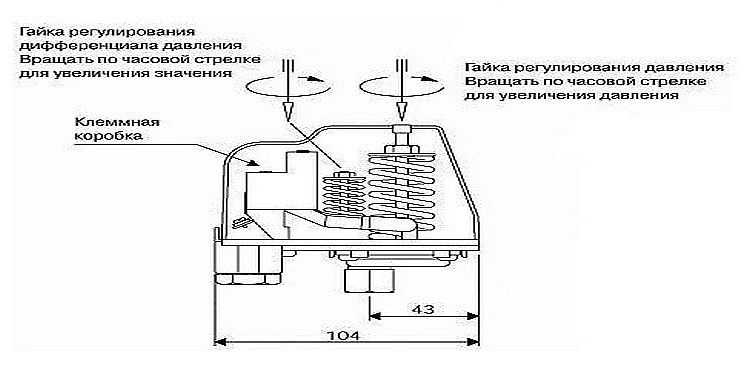

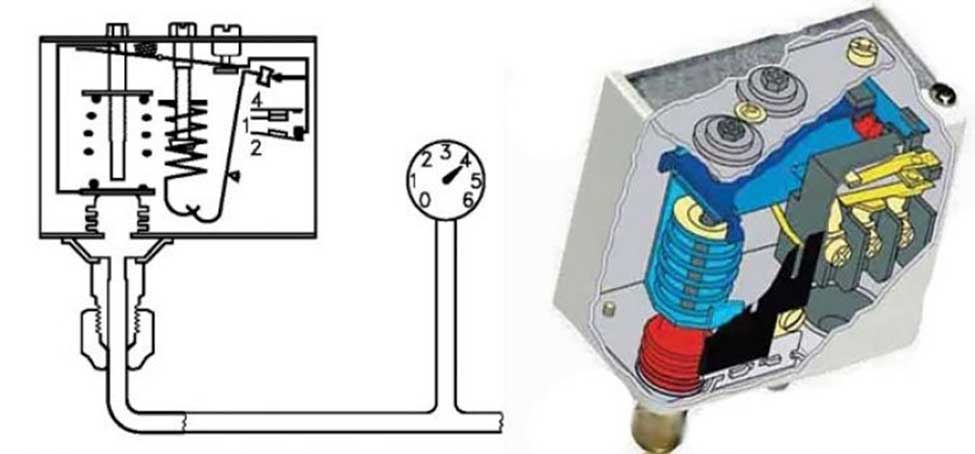

В реле давления воды РДМ-5 есть две пружины, которыми и регулируется порог отключения/включения насоса.

Пружины эти отличаются по размеру и назначению:

• большая регулирует пределы (сразу верхний и нижний);
• маленькая изменяет дельту — разрыв между верхней и нижней границей.

Изменение параметров происходит при закручивании или откручивании гаек на пружинах. Если гайки закручивать, давление возрастает, если ослаблять — падает. Сильно крутить гайки нет необходимости один оборот — это изменение примерно на 0,6-0,8 атм, а это обычно очень много.

Как определить пороги срабатывания реле

Порог включения насоса (и нижний порог давления на реле давления воды) связаны с давлением в воздушной части гидроаккумулятора — минимальное давление в системе должно быть на 0,1-0,2 атм выше.

Например, если в емкости давление 1,4 атм, порог отключения желателен 1,6 атм.

При таких параметрах мембрана бака будет служить дольше.

Пороги отключения зависит от составляющих системы

Верхний порог — отключения насоса — при регулировке выставляется автоматически. Реле в исходном состоянии настроено на какую-то разность давлений (дельту). Эта разница обычно 1,4-1,6 атм. Так что если вы выставили включение, например, на 1,6 атм, автоматически выставится порог отключения в 3,0-3,2 атм (зависит от настроек реле).

Если вам необходимо более высокое давление (поднять воду на второй этаж, например, или система имеет много точек водоразбора), можно порог отключения увеличить.

Но при этом существуют ограничения:

• Параметры самого реле. Верхняя граница фиксирована и в бытовых моделях обычно не превышает 4 атм. Больше выставить просто не получится.
• Верхней граница давления насоса. Этот параметр тоже фиксирован и отключаться насос должен не менее чем за 0,2-0,4 атм до заявленной характеристики. Например, верхний порог давления насоса 3,8 атм, порог отключения на реле давления воды должен быть не выше чем 3,6 атм. Но, чтобы насос работал долго и без перегрузок разницу лучше сделать больше — перегрузки слишком плохо сказываются на сроке работы.

Настройка реле давления воды для насоса или насосной станции

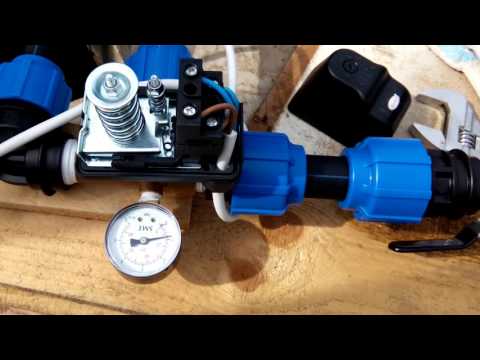

Для настройки системы потребуется надежный манометр, показаниям которого можно верить. Он подключается в систему недалеко от реле давления.

Процесс регулировки состоит в подкручивании двух пружин: большой и маленькой. Если вам надо поднять или опустить нижний порог (включения насоса), крутим гайку на большой пружине. Если крутить по часовой стрелке, давление поднимается, против — опускается. Поворачивают на совсем небольшое значение — пол-оборота или около того.

Регулировка реле давления воды происходит при помощи пружин

Последовательность действий такая:

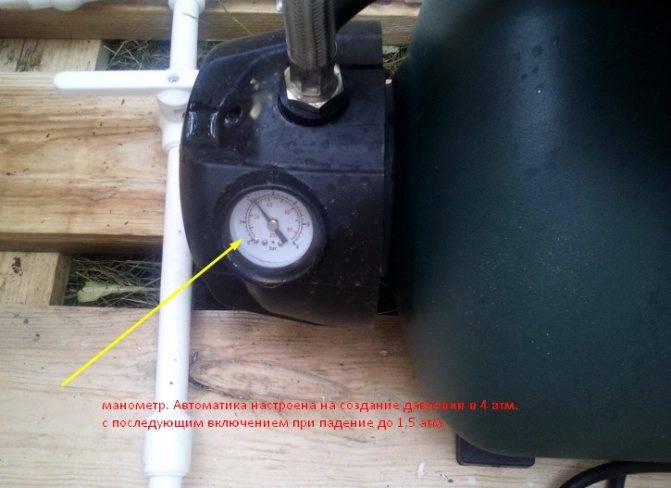

• Запускают систему, по манометру отслеживают при каком давлении включился и отключился насос.
• Поджимают или отпускают большую пружину.
• Включают и проверяют параметры (на каком давлении включился, при каком отключился). Обе величины смещаются на одинаковое значение.
• При необходимости вносят корректировки (снова регулируют большую пружину).
• После того как нижний порог выставлен таким, как вы его хотите видеть, приступают к регулировке порога отключения насоса. Для этого поджимают или опускают маленькую пружину. Гайку на ней тоже не особо крутите — пол-оборота обычно достаточно.
• Снова включают систему и смотрят на результаты.

Не качает воду

А теперь давайте поговорим о том, почему насосная станция не набирает давление, нужное для нормального функционирования системы. Мы уже рассмотрели много причин, указали основные действия, а теперь подберемся ближе к алгоритму устранения. Если станция вообще не качает воду, даже не включается, то нужно выполнить несколько действий:

1. Проверьте, есть ли в электросети вообще напряжение. Если есть, то нужно убедиться в том, что к реле регулировки давления и электронасосу оно подается.
2. При наличии напряжения в сети нужно убедиться в том, что автоматический выключатель, установленный для защиты в щитке, включен и находится в рабочем состоянии.
3. Также рекомендуется проверить целостность всех соединительных проводов. При отключенном автомате нужно осуществить «прозвонку» всех проводов мультиметром. Убедитесь также в том, что контакты целые и не подгорели.
4. Если напряжение имеется, контакты в отличном состоянии, реле срабатывает, то, скорее всего, проблема кроется в самом электрическом моторе. Вполне возможно, что произошло подгорание клемм. Но чаще всего, конечно, сгорает обмотка. Если так, то будет присутствовать запах горелой изоляции. Самостоятельный ремонт электромотора лучше не делать, доверьте это специалистам.

Как правильно выполнить установку насосной станции

Чтобы реже задаваться вопросом о том, почему насос не качает воду из скважины или подает ее в систему некорректно, установке элементов насосной станции надо уделить серьезное внимание. Правильный монтаж систем водоснабжения с помпами погружного типа имеет не меньшее значение, так как ремонт глубинного насоса или его замена – это тоже недешевая процедура

• не допускать перегиба и деформации труб, используемых для монтажа;
• обеспечить абсолютную герметичность всех выполняемых соединений, чтобы исключить подсос воздуха в систему;
• обязательно разместить на подающей трубе обратный клапан и фильтрующий элемент;
• нижний конец впускной трубы погрузить в воду в скважине или колодце как минимум на тридцать сантиметров (при этом расстояние конца трубы до дна источника водоснабжения должно составлять не мене двадцати сантиметров);
• при значительной глубине источника водоснабжения (более 4 м) и при необходимости перекачивать воду на значительное расстояние увеличить расчетный диаметр используемых для монтажа труб;
• применять для оснащения насосной станции датчик протока воды и реле давления;
• расположить насосную станцию, которая устанавливается на жесткой и ровной поверхности, рядом с источником водоснабжения;

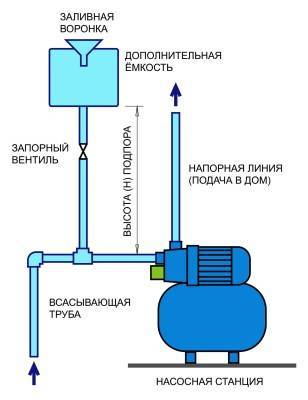

• после монтажа оборудования и его подключения к системе водоснабжения набрать воду в ту часть всасывающего трубопровода, которая расположена между насосом и скважиной или колодцем.
