Подключение электрического полотенцесушителя: инструкция по монтажу своими руками

В чем ценность современных полотенцесушителей

Полотенцесушители стали большим благом для жителей многоэтажек по многим причинам.

Электрическая основа этого оборудования позволяет избежать сложностей монтажа и ремонта. Водяные полотенцесушители требуют в нише санузла отдельного стояка, который в старых домах уже давно проржавел и практически сгнил в зацементированных межэтажных перекрытиях. Жильцы экономят время на обращениях в ЖЭК для прекращения подачи теплоносителя при ремонте потёкшего водяного устройства.

Эстетичность и гигиеничность ЭПС очевидна. Существуют сотни моделей этого оборудования, которые позволят подобрать необходимые размер, желаемый внешний вид и удобную функциональность. Не нужно красить трубы, зачищать швы и бояться испортить ткань. Кроме того, из монтажной схемы исключается непрактичная подводка труб, которая зачастую тянется через две стены.

Возможность использования регулировочных устройств вознесло функциональность электроприборов до небес. Можно выбрать ЭПС с таймером, с регулировкой температуры, с подсветкой, с полочками. Хотя для экономии денег можно и простой полотенцесушитель воткнуть в розетку с уже встроенным таймером. Крепление полотенцесушителей на поворотных осях для поворота рамы в нужную сторону также является полезным развитием инженерной идеи.

Электрическое оборудование позволяет осуществлять регулируемый обогрев санузлов. В многоквартирных домах с индивидуальным отоплением санузел часто является тупиковой веткой в отопительной разводке: трубы пускают в санузел через нагруженную коммуникациями кухню.

Применение автономного полотенцесушителя помогает в ванной комнате убрать лишние отопительные коммуникации, в кухне упростить обстановку и повысить эргономику, улучшает внешний вид комнаты и ощутимо упрощает уборку.

Электрические полотенцесушители с достоинством выполняют свою основную работу – сушку полотенец и одежды. Хромированные трубки никогда не навредят и не оставят следов даже на нежной ткани.

Можно перечислять и далее преимущества электрического полотенцесушителя, но лучше установить его себе в ванную комнату и самому почувствовать все выгоды. Психологический эффект от монтажа ЭПС сравним с установкой современной стиральной машины после многих лет ручной стирки!

Сколько энергии потребляет полотенцесушитель

Потребление электроэнергии напрямую зависит от конструктивных особенностей, размеров и материалов изготовления конкретного полотенцесушителя. В целом, современные электрические агрегаты отличаются сравнительно небольшим энергопотреблением и при этом характеризуются достаточно высоким коэффициентом теплоотдачи.

Электрическая сушилка не расходует много энергии, зато обеспечит вам комфорт и тепло в ванной

Комфортной температурой для комнаты с высокой влажностью считается 22- 25 град. по Цельсию. Для поддержания оптимального температурного режима нагревательные приборы должны вырабатывать приблизительно 100 Вт тепловой энергии на каждый квадратный метр отапливаемой площади. Исходя из стандартных размеров ванной комнаты в 4 кв. м, рекомендуется установка змеевика мощностью порядка 560-600 Вт.

Это интересно: Куда ставить обратный клапан на бойлере: что надо знать

Достоинства и недостатки

Далее мы рассмотрим основные плюсы и минусы электрических полотенцесушителей. Начнем с положительных черт:

Модели со скрытым подключением смотрятся очень красиво и не требуют прокладки каких либо труб.

Независимость от отопительных систем – электрические полотенцесушители работают от электроэнергии, которая есть в розетке всегда, независимо от времени года;
Легкость в подключении и монтаже – прибор нужно просто прикрутить к стене и подключить к розетке (некоторые модели подключаются к скрытой проводке, поэтому никаких проводов здесь не видно);
Если купить полотенцесушитель с терморегулятором, можно будет регулировать температуру его нагрева – водяные модели лишены такого функционала;
Возможность установки в домовладениях без водяной системы отопления;
Небольшая потребляемая мощность – внутри мы не найдем мощных ТЭНов, потребляющих десятки киловатт. В среднем они потребляют 100-150 Вт, причем не в постоянном режиме;
Электрическим полотенцесушителям можно придать самую причудливую форму;
Не нужно согласовывать установку оборудования.

Есть и некоторые недостатки:

Как и все электроприборы, электрический полотенцесушитель может ударить вас током.

Нужно монтировать дополнительную скрытую проводку или монтировать розетку;
В случае поломки электрического полотенцесушителя возможен пробой на корпус – это может привести к удару током;
При отключении электроэнергии пользователи остаются без электросушилки.

К счастью, электроэнергия отключается не так часто и ненадолго.

Самостоятельная установка полотенцесушителя

Вопрос о том, как правильно установить полотенцесушитель в ванной самостоятельно, необходимо разобраться в каждом этапе выполняемой работы. Для его установки потребуется точное соблюдение последовательности работы:

Как правило, в каждой квартире уже существуют старые трубы. Такие трубы нужно обрезать на необходимой высоте. Или, в более новых постройках, съемные сушилки, которые нужно открутить;
Затем точно подобрать присоединительный фитинг (их может быть два и более);
В обязательном порядке делается специальная перемычка – бай пас, которая размещается на стояке;
После чего, на входе и выходе сушилки устанавливаются краны (шаровые);
Когда все будет сделано, устанавливается и сам полотенцесушитель.

Для лучшего представления, как установить полотенцесушитель в ванной фото пошаговой работы будет весьма полезной информацией. Ведь качественно выполненная работа не повлечет за собой возможных дальнейших проблем, а ванная будет оборудована надлежащим образом.

Подключение электрического полотенцесушителя

Как уже было отмечено, ранее данные устройства были частью систем водоснабжения и их правильной работе практически ничего не могло помешать. Не изменялось гидравлическое сопротивление в трубе даже в результате удлинения магистрали.

Простые схемы подключения

Наиболее примитивной схемой является та, которую многие видели в своих ванных комнатах. Когда полотенцесушитель является частью стояка горячего водоснабжения. Именно благодаря простоте и надёжности данного типа подключения владельцы квартир зачастую выбирают именно его.

Достаточно будет найти современную модель устройства, где соблюдено необходимое межосевое расстояние и диаметр труб, чтобы не допустить заужения стояка.

Заведомо нерабочие схемы подключения

Некоторые мастера в погоне за привлекательным внешним оформлением или в силу экономии пространства помещения выбирают неразумные схемы подключения таких устройств. Это может стать причиной того, что при правильном функционировании всех систем, устройство не будет нагреваться.

Нельзя, чтобы на верхнем участке был горб или арка, это непременно приведёт к тому, что произойдёт завоздушивание системы и прекратится циркуляция через полотенцесушитель.
Недопустимо выполнять монтаж нижнего отвода на уровне ниже крайней нижней точки конструкции.
При организации нижней подводки, схема также будет неэффективной.

Это основные ошибки, которые допускают некоторые домашние мастера по неопытности. Чтобы вам с ними не столкнутся, рекомендовано выбирать наиболее распространённые схемы подключения полотенцесушителя и не придумывать ничего нового.

Выбор схемы подключения

Это первый этап подобных сантехнических работ. Если заранее не изучить основные способы установки, то вероятность совершения ошибки при работе повысится.

Самый простой вариант — подключение непосредственно к стояку. В этом случае полотенцесушитель (разных форм) становится его неотъемлемой частью. Такой монтаж можно увидеть в домах, имеющих старую систему водоснабжения. Данная схема не предусматривает установку шаровых кранов либо иных запорных элементов, так как при их запирании перекрывается стояк, а значит, соседи остаются без горячего водоснабжения. Поэтому, для того чтобы получить возможность отключения или самостоятельной регулировки температуры в полотенцесушителе, подключают байпас.

Боковой, диагональный подвод

Подключение полотенцесушителя с запорными элементами и байпасом возможно этими двумя способами. Разница между ними мала, но каждый мастер делает выбор, исходя из своих соображений. Эффективной работы данной схемы можно добиться, если следовать нескольким правилам:

Полотенцесушитель, располагающийся в 2000 мм (или более) от стояка, должен иметь врезку верхнего отвода выше, чем сама точка подключения у конструкции, нижняя — ниже. Если расстояние меньше этой цифры, то допускают монтаж прямых подводов, так как уклон в этом случае не нужен.
Трубы, которые соединяют отводы с полотенцесушителем, обязаны быть прямыми: не иметь «горбов», провоцирующих постепенное скапливание воздуха — пробку, перекроющую со временем циркуляцию воды. Если есть возможность, то пластиковые подводы, которые запланировано спрятать в стены, лучше укрыть теплоизоляционным материалом.

Нижний подвод

Некоторые большие модели Н-образной формы (лесенки) допускают схему подключения с нижними подводами. Данное боковое либо диагональное присоединение тоже требует соблюдения нескольких правил, обеспечивающих эффективную работу.

Если диаметры стояка и байпаса не совпадают (последний меньше), то верхнюю врезку располагают ниже полотенцесушителя. Точно так же поступают, когда байпас имеет смещение. Нижняя врезка всегда обязана находиться ниже конструкции.
В этом случае тоже рекомендуется теплоизоляция подводов, запрещены «горбы». Использование воздухоотводчика — крана Маевского — первая необходимость.

Если байпас не смещен, имеет аналогичный диаметр, то верхняя врезка может располагаться выше низа полотенцесушителя. Для проведения качественной установки, необходимо знать, что:

подводящий и отводящий трубопроводы должны иметь уклон — как минимум 3 мм на каждый метр, больше — лучше;
хорошую циркуляцию воды в полотенцесушителе, находящемся далеко от стояка, обеспечит диаметр труб, составляющий более 32 мм, меньшее сечение допускают для полотенечных сушек, расположенных близко;
любые неровности труб (выступы, углубления) негативно скажутся на циркуляции теплоносителя;
утепление подводящих ПВХ труб рекомендовано при любой схеме подключения.

Как выбирать полотенцесушитель?

По каким параметрам выбирать электрический полотенцесушитель для собственной ванной?

Прежде всего, необходимо предварительно рассчитать габариты и выбрать дизайн. Полотенцесушителю предстоит не только обогревать помещение, но и быть элементом интерьера — он должен гармонично вписываться в пространство ванной комнаты, дополняя ее и не сужая размеров уборной.
Один из самых важных параметров — это мощность электроприбора. Базовым коэффициентом принято считать 140 – 150 Вт на 1 квадратный метр пространства. Соответственно, для уборной площадью в 8 квадратных метров необходимо умножить 140 Вт на 8 — и искать радиатор достаточной мощности. Если сэкономить на данном вопросе и установить слишком слабый электроприбор, ванная не прогреется до комфортной температуры.
Материал. Если Вы хотите, чтобы радиатор проработал как можно дольше, стоит выбирать нержавеющую сталь с толстыми стенками и антикоррозийной обработкой.
Наличие или отсутствие терморегулятора. Если Вы хотите лично контролировать температуру в ванной, то стоит остановиться на моделях с терморегулятором — при необходимости можно будет убавить мощность прибора, а не выключать его совсем.
Производитель. Современные отопительные радиаторы предлагают десятки брендов — но продукция нескольких компаний пользуется большим доверием у потребителей.

Технология по подключению полотенцесушителя

Понятно, что подключение полотенцесушителя в отопительную систему является плохим вариантом, в частных домах его устанавливают в трубопровод горячего водоснабжения, для подачи воды в котором многие используют современные трубы из пластика. Трубопровод можно размещать в любом удобном месте, подводка может быть сделана из участков труб не только однотипного, но и любого используемого для горячей воды материала.

Если работы проводят в многоквартирном доме, при ремонте в ванной расположенный в подвале стояк из двух трубопроводов прямой и обратной линии придется перекрывать, материалом старых стояков всегда является сталь, если производилась их замена, в большинстве случаев использовался полипропилен.

Когда труба стальная, к ней можно приварить выходной резьбовой штуцер, обрезать с дальнейшей нарезкой наружной или внутренней резьбы для подсоединения переходных тройников, или прикрепить хомут с отводом – все методы довольно сложны за исключением последнего, но этот вариант не слишком надежен. Существует еще один современный инновационный вариант подключения переходных фитингов к стальной трубе, о котором будет рассказано ниже.

При наличии полипропиленового стояка из него вырезают отрезок и впаивают два тройника для подключения труб или непосредственно самого полотенцесушителя.

Рис. 12 Подключение полотенцесушителя через резьбу на трубах

Почему полотенцесушитель холодный?

Рассмотрим наиболее распространенные неисправности, возникающие в процессе эксплуатации полотенцесушителей, и подробно остановимся на способах их устранения.

Воздушная пробка

Подобная проблема актуальна как для водяных, так и для электрических моделей. Данное явление обусловлено вытеснением воздуха, что препятствует нормальной циркуляции воды в трубах.

Для восстановления работы прибора необходимо вывернуть специальный вентиль. Он может быть расположен на одном из выходов или размещаться под колпачком. Дождитесь, пока воздух полностью не выйдет наружу, после чего шипение закончится и из трубы тонкой струйкой потечет вода. Завершив работу, плотно закрутите воздушный клапан, вернув его в изначальное положение.

Образование накипи

Еще одной проблемой, из-за которой часто не греет полотенцесушитель, является накипь, скапливающаяся на внутренних стенках. Ее появление обычно обусловлено плохим качеством воды. Устранить данную неисправность поможет прочистка оборудования. Следует учитывать, что если прибор подсоединен к отопительной системе, подобные работы выполняются только во время отключения тепла.

Для удаления образовавшейся накипи залейте внутрь предварительно снятого и разобранного полотенцесушителя раствор с уксусом или лимонной кислотой. Оставьте трубу на 30-40 минут, после чего тщательно прочистите ее специальным сантехническим тросом. При его отсутствии можно воспользоваться обычным ершиком.

Перегоревший ТЭН

Данная неисправность может произойти только с электрическими моделями. Для восстановления нормальной работоспособности прибора необходимо аккуратно разобрать нагревательный элемент и прозвоните мультиметром все провода. Это позволит обнаружить короткое замыкание в электросети.

Что делать, если течет полотенцесушитель?

Протечка может произойти из-за износа герметизирующих элементов, механических повреждений или коррозии. Как правило, вода начинает подтекать в местах соединений. Устранить данную проблему можно путем установки новых фиксаторов, использования специальных сантехнических прокладок или затягивания соединительных и поворотных узлов.

Неправильное подключение

Температура полотенцесушителя непосредственно зависит от места размещения. Не рекомендуется устанавливать подобное оборудование далеко от стояка, так как в этом случае до него может не доходить горячая вода. Оптимальным вариантом является монтаж трубы таким образом, чтобы подача теплоносителя осуществлялась в ее верхнюю часть, а его вывод производился через нижнюю.

Зачастую полотенцесушитель перестает нагреваться при проведении сантехнических работ в соседних квартирах. Если соседи перекроют стояк, рекомендуется вызвать профессионального сантехника. Кроме того, причиной несоответствия температуры заявленным нормам могут стать действия коммунальных служб.

Необходимые инструменты

Перед монтажом необходимо позаботиться о наличии всех инструментов. Присутствие тех или иных приборов зависит от вида труб. С учетом стандартных стальных вариантов инвентарь нужен следующий:

газовый (под номером 2), приставной и гаечный ключи;
ножовка по металлу;
плашки резьбонарезного типа;
электродрель с перфоратором, бетонные сверла;
шлифмашинка углового типа (болгарка);
молоток, пассатижи и отвертка;
уровень, рулетка и карандаш.

Помимо этого, понадобится ряд расходных материалов:

сгоны, отводы, муфты и т. д.;
запорные вентили;
пакля из льна;
шурупы, дюбели, болты и кронштейны.

Монтаж электрических полотенцесушителей

Теперь можно перейти непосредственно к монтажу. Так как электрические полотенцесушители со скрытой проводкой имеют некоторые особенности монтажа, в отличие от их собратьев с проводом и вилкой, то рассмотрим мы их отдельно (см. Подключение электрических полотенцесушителей).

Из этого видео Вы узнаете о монтаже электрических полотенцесушителей.

Монтаж полотенцесушителей с вилкой

Начнем с более простого с точки зрения подключения монтажа полотенцесушитля с выведенной вилкой и розеткой. Такие модели достаточно распространены, но висящие провода, конечно, портят их внешний вид.

Поэтому в большинстве случаев розетку для них стараются установить рядом с полотенцесушителем. Но давайте обо всем по порядку.

Полотенцесушитель с вилкой

Такой полотенцесушитель можно смело крепить к стене уже на самом первом этапе. Перемещать или снимать нам его не придётся. Поэтому используя крепления, имеющиеся в комплекте, крепим сушилку.

Розетка на 16А

Теперь нам необходимо установить розетку. Но прежде, чем устанавливать ее, розетку следует выбрать. На рынке представлены модели в 6, 10, 16 и 25А. Нам понятное дело нужна розетка на 10А, а вам следует выбрать, в зависимости от номинального тока вашего полотенцесушителя. При выборе розетки сразу определитесь, какой она будет — скрытой или наружной. Если наружной, то выбрать следует изделие с IP45 или выше.

Автомат УЗО на ток утечки в 30мА

Важным моментом при выборе розетки является наличие встроенных защит. Дело в том, что согласно норм ПУЭ любые розетки, подключаемые в ванной комнате должны быть защищены автоматом УЗО. Если автомат УЗО уже установлен после группового автомата данной группы, то выбираем обычную розетку, если же его там нет, то нам обязательно необходима розетка со встроенным УЗО.

Розетка с УЗО на ток утечки до 30мА

Теперь устанавливаем розетку. Здесь нет никаких особенностей, и более детально на этом вопросе мы останавливаться не будем, так как уже не раз разбирали его в других статьях на нашем сайте. Единственное что хотелось бы отметить, что распределительная коробка, к которой будет подключаться наша розетка, обязательно должна находиться вне ванной комнаты. Это обусловлено тем, что обустраивать в ванных комнатах любые распределительные коробки запрещено согласно ПУЭ.
После того как розетка подключена, просто вставляем нашу вилку от полотенцесушителя в новенькую розетку, и наслаждаемся теплом и сухими полотенцами в ванной.

Монтаж полотенцесушителей со скрытой проводкой

Электрический полотенцесушитель со скрытым подключением имеет свои нюансы. Но подключить его к электрической сети зачастую даже проще, чем изделие с вилкой.

Полотенцесушитель со скрытой проводкой

Прежде всего собираем сушилку и примеряем ее на стене. Здесь действуют те же правила по месту расположения. Поэтому смотрим, чтобы расстояние между сушилкой и водой было не меньше 60 см.
Этап примерки нам необходим, дабы определиться с тем местом, где у нас будут выходить провода. Обычно провода подключаются к правой нижней ножке, но возможны и другие варианты. Отмечаем это место и откладываем полотенцесушитель.

Штробим стены в ванной комнате или смежном помещении

Теперь нам необходимо в эту точку вывести провод. Сделать это можно двумя способами. Штроблением стены в ванной или в смежном помещении. Последний вариант зачастую более предпочтительный, так как в ванной обычно лежит плитка. Поэтому сверлим в отмеченном месте сквозное отверстие, и от него выполняем штробление стены своими руками к необходимой нам распределительной коробке.
Теперь нам осталось лишь прокинуть провод от распределительной коробки к сушилке и выполнить подключение. В полотенцесушителях обычно имеется обычный клеммник, который иногда закрывается дополнительной коробкой. Подключение выполняем там.

Подключение полотенцесушителя с тремя выводами

Отдельно остановимся на самом процессе подключения. В идеале из сушилки должно выходить три провода – фаза, нуль и жила заземления. Но иногда производители не предусматривают отдельной точки заземления. В этом случае провода всего два, как на видео. Прокидывать следует провод с тем же количеством жил, которое имеется на выводе из полотенцесушителя.

Принципиальная схема подключения полотенцесушителя

Какой провод, с каким подходящим соединять, не имеет значения. Но если у вас имеется синий провод, то его лучше подключить к нулю, а второй к фазе. Но даже если вы перепутаете, это никак не отразится на работе сушилки.
На последнем этапе электрический полотенцесушитель со скрытой проводкой крепим к стене. После подачи напряжения и включения выключателя он обеспечит вас теплом и уютом.

Виды полотенцесушителей

Вначале кратко ознакомимся с тем, какими бывают полотенцесушители, также известные как «полотенчики», и из каких материалов они изготавливаются.

Таблица. Виды полотенцесушителей по принципу работы.

Название и фото	Описание
Водяные	Наиболее распространенный вид полотенцесушителя, «классика». Представляет собой змеевик U-образной или любой другой формы, через который пропускается горячая вода. Она нагревает трубы, а те, в свою очередь, способствуют быстрому высыханию полотенец и белья. Подключается либо к водопроводному стояку, либо к системе отопления. Последнее более распространено в частных домах и коттеджах, так как в городской квартире подключенный подобным образом полотенцесушитель большую часть времени работать не будет.
Электрические	Для таких полотенцесушителей подключение к горячей воде или отоплению не нужно – они нагреваются за счет электричества. Очень удобны в плане расположения – нет необходимости перемещать стояк или подводить трубы, достаточно протянуть розетку. Можно включать только на время использования, тем самым экономя электроэнергию. Многие модели подобных полотенцесушителей снабжаются возможностью регулировки.

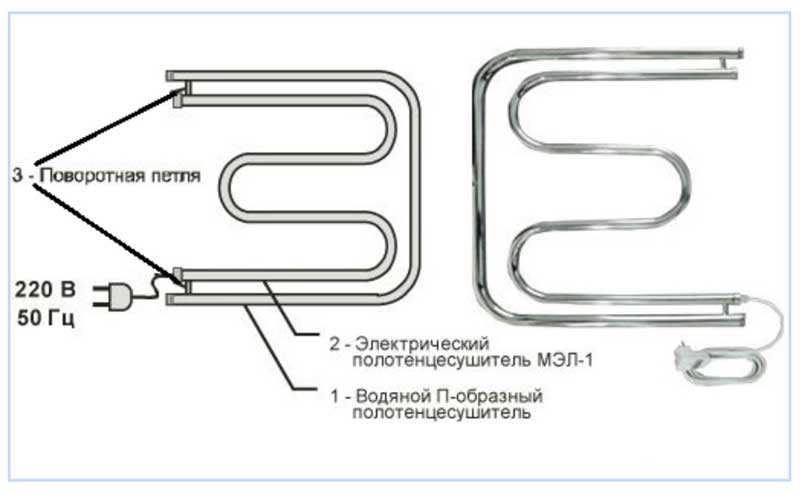

Комбинированные	Представляют собой два предыдущих варианта, соединенных вместе. Один из змеевиков греется при помощи горячей воды или парового отопления, другой – от электричества. За увеличенную стоимость покупатель получает высокую эффективность. Некоторые модели комбинированных полотенцесушителей снабжены поворотными змеевиками, как тот, что представлен на изображении.

Изготавливаются полотенцесушители из следующих материалов:

сталь;
латунь;
медь;
нержавеющая сталь.

Первый вариант является простым и дешевым. Обычно подобные полотенцесушители являются самыми тяжелыми и массивными. Они редко могут похвастаться красивым внешним видом, но при должной обработке являются чрезвычайно надежными и долговечными.

Стальной полотенцесушитель

Изделия из латуни или цветных металлов нередко отличаются сложной формой, привлекательностью и стойкостью к воздействию коррозии. Но, в отличие от моделей из стали, менее устойчивы к резким перепадам давления в системе. Медные полотенцесушители привлекают своей эффективностью – за счет своих свойств металл очень быстро прогревается и с такой же скоростью сушит влажные полотенца. Обратная сторона этого – высокая стоимость изделия.

Медный полотенцесушитель

Оптимальной с точки зрения соотношения цены и качества являются полотенцесушители из нержавеющей стали – они красивы, надежны, долговечны, не боятся коррозии, при этом устойчивы к резким перепадам температуры и давления.

Полотенцесушитель из нержавеющей стали
