Ящик для счетчика электроэнергии в квартире: нюансы выбора и монтажа бокса для электросчетчика и автоматов

Правила выбора автомата

Автоматы подбираются, с учётом нагрузочных параметров и характеристик провода. Основные показатели автоматического выключателя отображены на лицевой части корпуса в виде маркировки.

Расшифровка надписей на автомате

В зависимости от величины напряжения и количества полюсов, выпускаются следующие виды изделий:

• однополюсные – на 220 В (для одного фазного провода);
• двухполюсные – при аналогичной величине напряжения (на 2 провода –фазный и нулевой);
• трехполюсные – на 380 В (для трёх фазных проводов);
• четырехполюсные – такое же напряжение (с тремя фазными и одним нулевым проводом).

Выбирая автомат, необходимо учитывать характеристику сети и количество задействованных проводов. Если установленные аппараты постоянно срабатывают при отсутствии видимых причин, имеет смысл подобрать изделия большей мощности и установить их взамен эксплуатируемых.

Устройство подбирается, исходя из сечения провода, характеристик тока и мощности, указанных в таблице:

Работа электросети организуется таким образом, чтобы в роли слабого звена выступал автоматический выключатель, отключающийся при значении показателей меньше критических. Аппараты формируются по группам, в зависимости от категорий потребителей по мощностным характеристикам, с соответствующим подбором мощности устройств.

Одна из характеристик автомата – временно-токовая, суть которой определяется формулой:

К = I/In

в которой:

• К – значение кратности;
• In – номинальный ток;
• I – значение тока в сети.

Различают следующие категории кратности, в зависимости от значения К:

• В – от 3 до 5;
• С – от 5 до 10;
• D – от 10 до 20.

С увеличением кратности возрастает скорость срабатывания устройства.

Кроме кратности, скорость срабатывания изменяется, в зависимости от температуры окружающей среды. При её возрастании потребуется меньшее значение тока для выключения автомата.

Существует 3 класса токоограничения, указывающих время действия аппарата:

• третий – до 3 мс;
• второй – 5 – 6 мс;
• первый – около 10 мс.

С возрастанием класса увеличивается стоимость, лучше качество аппарата. Большинство бытовых изделий производятся третьего класса.

Каждый элемент выполнен в виде отдельного модуля, монтируемого на ДИН-рейку. Ширина одного модуля – 17,5 мм.

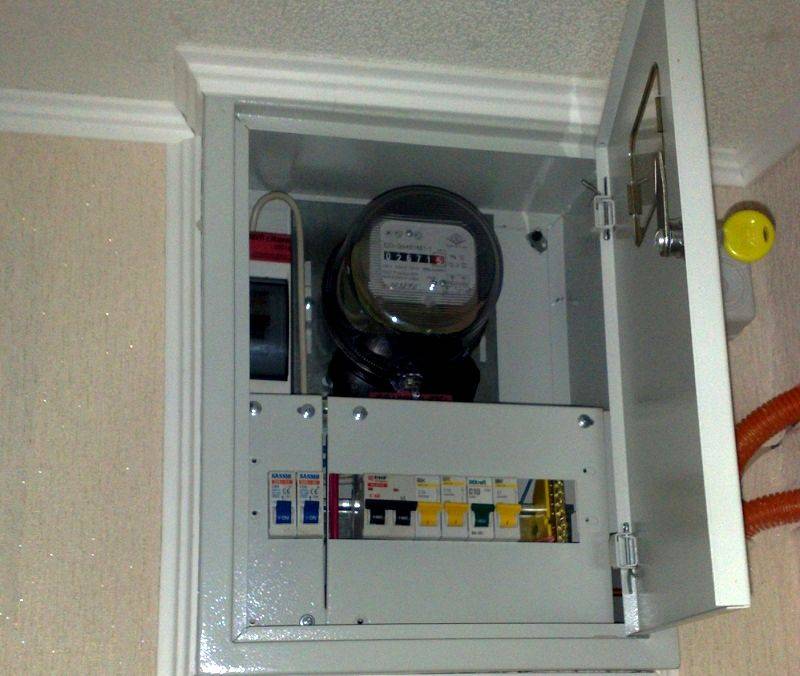

Конструкция электрического щитка

Основными элементами конструкции бокса для электросчетчика и автоматических выключателей являются:

1. Корпус, который оборудован дверцей с прозрачной крышкой. Такая конструкция позволяет обеспечить беспрепятственное снятие показаний счетчиков. Большинство моделей электрических щитков имеют корпус, в котором сделаны специальные отверстия, позволяющие расположить автоматические выключатели таким образом, чтобы при открытой дверце к ним обеспечивался беспрепятственный доступ.
2. DIN-рейка. Это изделие крепится к задней стенке пластикового или металлического бокса при помощи саморезов. Она служит для размещения автоматических выключателей, счетчика и прочих устройств автоматики.
3. Монтажные отверстия в задней стенке щитка, предназначенные для подключения проводов к соединительным клеммам счетчика, а также прочих расположенных внутри короба устройств.
4. Клеммные колодки для подсоединения нулевых и заземляющих проводников.

Количество и тип устройств автоматики, которые размещаются в электрическом щитке, определяется схемой электрической проводки, а также мощностью подключаемых к ней потребителей.

Устройство защитного отключения (УЗО)

Название УЗО, которое создала фирма Schutzapparategesellschaft Paris & Co в 1937 году, с моей точки зрения не точно отражает назначение устройства. Правильнее было бы назвать УЗЧ – устройство защиты человека от поражения электрическим током, для чего оно и предназначено. В необходимости установки УЗО я сомневался и перед принятием решения провел анализ.

Принцип работы УЗО

Внешне УЗО похоже на двухполюсный модульный автомат защиты от короткого замыкания, внутри которого установлен расцепной механизм и дифференциальный трансформатор. По внешнему виду УЗО от автомата отличается только наличием дополнительной кнопки «Тест», служащей для проверки исправности УЗО. Если ее нажать, то УЗО сработает.

Согласно Закону Ома ток на любом участке замкнутой цепи течет одинаковый. Поэтому при подключении любого электроприбора к бытовой электросети величина тока, протекающего по нулевому и фазному проводу кабеля на входе в квартиру равна. Это равенство и контролирует УЗО.

Если человек, случайно, коснется рукой за фазный провод, а другой частью открытого участка тела прикоснется к заземленному токопроводящему предмету, то ток в фазном проводе станет больше, чем в нулевом, на величину тока, протекающего через тело человека. Дифференциальный трансформатор зафиксирует эту разницу и УЗО отключит подачу электроэнергии.

В современных квартирах, в которых все коммуникационные трубы выполнены из пластика, а полы сделаны из непроводящих ток материалов, случайное прикосновение к фазному проводу и заземленной поверхности человека практически исключено. А вот от более реального случая, когда человек прикасаются к нулевому и фазному проводам одновременно, УЗО не защищает.

Как выбрать УЗО

Модельный ряд УЗО для бытовой электропроводки невелик, и практически сводится к четырем типам, отличающимся чувствительностью, а точнее током утечки, при котором срабатывает защита. Выпускаются УЗО на ток утечки 10, 30, 100 и 300 мА. Ток величиной менее 30 мА не является смертельно опасным для человека, и при протекании по его телу вызывает только болевые ощущения. Поэтому УЗО для квартиры и выбирают на ток утечки 30 мА.

УЗО еще отличаются допустимым током нагрузки, при выборе, нужно брать УЗО рассчитанный на ток нагрузки равным или большим, чем у автомата. При токе защиты автомата равном 16-32 А подойдет УЗО на рабочий ток 32 А.

Таким образом, практически для любой квартирной электропроводки подойдет УЗО, рассчитанное на рабочий ток 32 А и ток утечки 30 мА. Как раз УЗО с такими параметрами изображено на фотографии выше.

Что такое устройство защитного отключения (УЗО) и его назначение. Таблица основных технических характеристик и рекомендации для выбора. Достоинства и недостатки электромеханических и электронных УЗО. Электрическая схема электромеханических и электронных УЗО, установка в электрическом щитке. Подробнее…

Необходимость установки УЗО

При установке УЗО в электропроводке появляется дополнительно четыре механических соединения, которые, как показывает практика, нарушают ее работу чаще всего.

В старых электропроводках из-за токов утечек велика вероятность ложных срабатываний УЗО. Ложное срабатывание могут вызвать и некоторые электроприборы из-за особенностей их устройства. В современной электропроводке через контакт в электрической вилке металлическая часть корпуса любого электроприбора автоматически заземляется и в случае попадания фазы на корпус из-за пробоя изоляции, сработает автомат защиты. В дополнение стоит заметить, что все переносные бытовые электроприборы имеют двойную изоляцию.

Таки образом, существующие меры защиты и без УЗО при соблюдении элементарных требований техники безопасности надежно защищают человека от поражения электрическим током.

Проведенный анализ показал, что установка УЗО, это скорее дань моде, чем жизненная необходимость, приводящая к снижению надежности электропроводки в целом и неоправданным затратам.

Уличный ящик для электросчетчика: требования и особенности выбора и установки электрощитка

Хозяевам частных домовладений рано или поздно приходится выносить приборы коммунального учета на улицу. Обслуживающие организации предъявляют к этому мероприятию ряд требований. Одно из них — соответствующий пункт ПУЭ,согласно которому щиток устанавливают на фасадах домов, опорах, столбах, оградах и т.д.

Мы расскажем о том, как согласно строительным нормативам расположить и закрепить уличный ящик для электросчетчика. В предложенной нами статье подробно описаны критерии выбора и правила установки бокса для расходомера и прочего оборудования. Даны полезные рекомендации по сборке щитка и проведению монтажа.

Удобство монтажа

Более дорогие автоматы могут иметь некоторые отличия в части подключения проводов. Например, ABB серии S снабжены двойными клеммами.

Под один зажим можно подключить провод, а под другой монтажную шинку или перемычку на следующий автомат.

Щитки собранные на ABB серии S получаются как бы многослойными.

первый слой – питающие провода, идущие за Din рейкой

второй слой – гребенка

третий слой – провода с верхних клемм автоматов

четвертый слой – отходящая проводка с нижних клемм

Но момент удобства монтажа важен в первую очередь электрикам, а не вам. Мастер может выполнить двойное подключение на автоматах и другим способом – специальным наконечником НШВИ под два провода.

Вам то зачем за это переплачивать? Мастеру конечно выгодно сделать все быстрее, красивее, может даже выложить фоточки собранного эл.щитка в инстаграмм. Но клиенту от этого будет не холодно, ни жарко.

Советы по подключению приборов

Сборкой электробокса должен заниматься квалифицированный монтажник, но иногда просто нет возможности или времени для вызова специалиста.

В связи с этим каждый, кто самостоятельно занимается установкой защитных приборов, обязан знать следующие правила:

1. Электрический ящик должен быть «с запасом» – немного больше по размеру, чем требуется сейчас. Возможно, в дальнейшем увеличится количество устройств, и лишние модули окажутся полезными.
2. Рекомендуется разделять подключение УЗО по зонам обслуживания: ванная + туалет, кухня, спальни. Не нужно объединять в одном УЗО группы из санузла и гостиной, детской и кухни.
3. УЗО не защищает от короткого замыкания, его ставят после автомата, при этом номинал УЗО должен быть на шаг выше или хотя бы равен. Например, если автомат на 16 А, то лучше поставить УЗО на 25 А.
4. Правильный порядок подключения: входной автомат – электросчетчик – УЗО. Ставить УЗО на входе вместо автомата считается ошибкой, заменить автоматическое устройство защиты может только дифавтомат.

Обычно группы автоматов подключаются к одному УЗО по двум причинам: или из-за экономии модулей, или из-за высокой стоимости оборудования. В идеале после каждого автомата следует устанавливать УЗО.

Специалисты рекомендуют не устанавливать УЗО или дифавтоматы на розеточные линии, к которым в дальнейшем планируется подключать ПК. Если неправильно рассчитать порог срабатывания, то приборы будут ошибочно реагировать на компьютер и отключать линию.

При выборе УЗО лучше остановиться на электромеханических приборах, чем на электронных. Они считаются более надежными и не требуют для работы электропитания

Какие боксы существуют

В первую очередь вы должны для себя четко определиться, сколько автоматов будет установлено в квартире. Как правило, в старых хрущевках их устанавливают два. Но, если выполняется профессиональный монтаж электрической проводки, их количество всегда увеличивается. Соответственно старайтесь брать коробы с хорошим запасом, чтобы в любой момент можно было подсоединить еще несколько автоматических выключателей.

По способу размещения выделяются два вида:

• встраиваемые;
• наружные;

Встраиваемые коробы всегда отлично смотрятся, но использовать их во многих ситуациях невозможно, так как нужно делать большое отверстие в стене.

Среди основных разновидностей бокса для автоматических выключателей выделяется огромное количество вариантов. Мы выделим несколько основных функций и особенностей, на которые стоит смотреть во время выбора:

1. Стальные коробы, которые создают дополнительную защиту.
2. На конструкции может встречаться замок, благодаря которому можно ограничить доступ автоматам, которые там находятся.
3. Степень защиты IP 40 предусмотрена для многих изделий. Но, эти значения могут быть изменены в зависимости от надобности.
4. Пластиковые боксы являются самыми распространенными. На это есть несколько причин: они имеют красивый внешний вид, доступная стоимость, по функциональности нет вопросов.
5. Помните о том, что в некоторых коробках заранее устанавливают ДИН-рейку, если ее нет, придется докупать самостоятельно. Мы рекомендуем покупать вместе с ней, так как это существенно упрощает процесс монтажа.

Назначение

Основное назначение стандартного уличного шкафа или бокса для электросчетчика заключается в обеспечении максимально безопасной, а также комфортной эксплуатации и удобного обслуживания электрической сети. Качественная и соответствующая всем требованиям конструкция обязательно имеет заземление и создает оптимальные условия для функционирования прибора учета электроэнергии.

Материал такого ящика может быть представлен металлом или современным пластиком и способен полноценно защитить электросчетчик от негативного внешнего воздействия, включая такие неблагоприятные факторы, как влага, пыль, ультрафиолет и порывистый ветер.

Бокс под электросчетчик

Кроме всего прочего, внешнее расположение прибора учёта облегчает доступ к нему контролирующей или проверяющей организации с целью выполнения мероприятий, направленных на проверку сохранности опломбирования и регулярного снятия показаний электросчетчика.

В последние годы при проведении работ, связанных с модернизацией уже существующей электрической проводки или возведении нового домовладения, отдаётся предпочтение монтажу уличного бокса для размещения приборов учета потребляемой электроэнергии.

Выбор оборудования для КЩ

Подбирая электроаппараты и кабель, необходимо руководствоваться двумя критериями:

1. Технические параметры.
2. Надежность производителя.

Если для определения технических параметров достаточно провести несколько несложных расчетов, то в выборе производителя не все так однозначно. На рынке появилось много недорогой контрафактной продукции. Помимо этого часто встречаются откровенные подделки известных брендов. Поэтому рекомендуем проверять наличие у электроаппаратов соответствующих сертификаты. Особенно это касается приборов учета. Любая компания-поставщик электроэнергии откажется подключать несертифицированный счетчик, а также прибор не прошедший поверку.

Многотарифный счетчик Меркурий 203.2Т

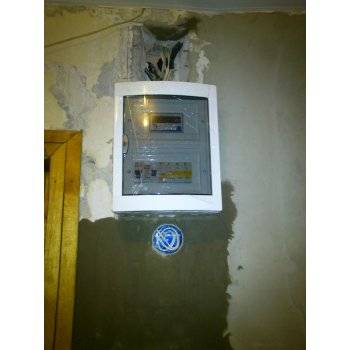

Монтаж щитка

Щиток для счетчика и автоматики состоит из 2 частей: наружная защитная крышка с дверкой и внутренняя часть с 1 или несколькими рейками, а также нулевая шина, так как по правилам питающий ноль распределяется между всеми отходящими проводами именно с ее помощью.

Со щитка надо снять верхнюю панель, открутив 4 болта. Затем — монтаж на стену. Не должно быть перекосов, при разметке и фиксации. Высота счетчика по ПУЭ внутри помещений — 0.8–1.7 м от пола для удобного снятия показателей, визуального контроля табло. Как правило, оснащение ставят на уровне глаз – 1.6–1.7 м. Далее, крепим к стене, используя, в зависимости от ее материала, дюбели по бетону, гипсокартону, саморезы (винты) по дереву.

Правильная установка электрического счетчика обязательно осуществляется по правилам, содержащимся в нормах ПУЭ, которые гласят, что такие приборы, как автоматы, размещаются за пределами квартиры (общий коридор, лестничная клетка). Соответственно, такое же расположение наиболее целесообразное для учетного устройства.

Установка в сложных условиях

Как своими руками подключить автоматы, электросчетчик на даче, в сложных условиях, например, на столбе, осуществляется по обычным правилам. Используют щитки для наружной установки, защищенные, часто они из металла.

Установка электросчетчика в частном доме на столбах, улице подразумевает выполнение следующего (ссылки на ПУЭ):

• кабели на столбе в защитной оболочке, коробах, каналах;
• шкаф запирающийся, с окошком на уровне циферблата (п. 1.5.30);
• до коробки зажимов 0.8–1.7 м. Может быть меньше 0.8 м, но не менее 0.4 м. Высоту в сторону увеличения иногда по указаниям специалистов энергосбыта увеличивают, если есть техническая необходимость для защиты оснащения и при подобных обстоятельствах;
• щиток с подогревом, если электроэнергию вырабатывает генератор электростанции (п.1.5.30) с защитой не хуже IP X4. Впрочем, правило по подогреву застарелое — если температурный режим изделия допускает, то можно ставить и без этой опции. Например, Меркурий 206 может работать при −45… +45° C;
• вводный автомат на расстоянии не меньше 10 м (п.7.1.36 и 1.5.36);
• заземление для металлических шкафов обязательное (обычно это штырь, вбитый в землю);
• после счетчика в доме — вводное УЗО номиналом до 300 мА (п. 7.1.84).

Способы крепления и как установить электросчетчик в частном доме на нестандартных конструкциях любые, обеспечивающие ровное положение, устойчивость, надежность, опору: металлические хомуты, кронштейны, рамы, толстые монтажные полосы с зажимами.

Как выбрать электросчетчик

При замене механических электросчетчиков и при монтаже новой электропроводки в квартире, как правило, устанавливают электронные двух тарифные электросчетчики. Возможность счетчика учитывать по отдельности затраченную электроэнергию в дневное и ночное время позволит сократить затраты на оплату электроэнергии, так как ночной тариф дешевле.

При выборе электросчетчика нужно учесть всего три параметра: — количество фаз, максимальный ток нагрузки и класс точности. Ток, потребляемый даже в самой насыщенной электроприборами квартире, не превышает 60А. Оптимальным классом точности является второй, потому, что чем выше точность показаний, тем дороже он стоит.

Таким образом, для установки в любой квартире подойдет электронный однофазный двухтарифный электросчетчик любого типа на ток нагрузки 60 А второго класса точности

. Бюджетной моделью является счетчик отечественного , который установлен в моей квартире и надежно работающий уже более 10 лет. Его внешний вид показан на фотографиях этой статьи.

Как выбрать и подключить электрический счетчик

Виды электрических счетчиков по конструкции, сравнительная таблица для выбора. Таблица потребляемой бытовыми электроприборами мощности. Электрическая схема подключения однофазного счетчика в электрическом щитке. Как закрепить счетчик на DIN-рейке и правильно подключить провода. Подробнее…

Рекомендации по сборке

Для всех внутренних коммутаций КЩ рекомендуется использовать моножильный провод ПуВ. Допускается использование многожильного аналога — ПуГВ, при условии, что скрученные проводки на концах опрессованы специальными наконечниками. Изоляция проводов этих марок сделана из негорючего материала, и сохраняет свои свойства в температурном диапазоне от -40°С до 75°С. Срок эксплуатации таких проводов, как минимум, 15-20 лет.

Для подведения фазы на вход автоматов можно использовать специальный элемент «гребенку», она используется в качестве распределительной шины.

Завершая тему, предложим несколько советов, которые помогут собрать щиток для электросчетчика и автоматов без грубых ошибок:

• не допускается проводить провод или кабель под профилем крепления АВ;
• при затягивании зажимов величина приложенного момента силы должна быть в приделах 2,5-3,5 Нм;
• если бокс изготовлен из металла, его необходимо обязательно заземлить;
• длина запаса подключаемых кабелей должна быть в полтора-два раза больше высоты КЩ, но при этом не превышать 400 мм;
• все внутренние коммутационные линии необходимо маркировать, это требование распространяется и на установленные электроаппараты. Ниже их, или на дверце должна находиться таблица с указанием назначения каждого элемента.

Установка и подключение элементов

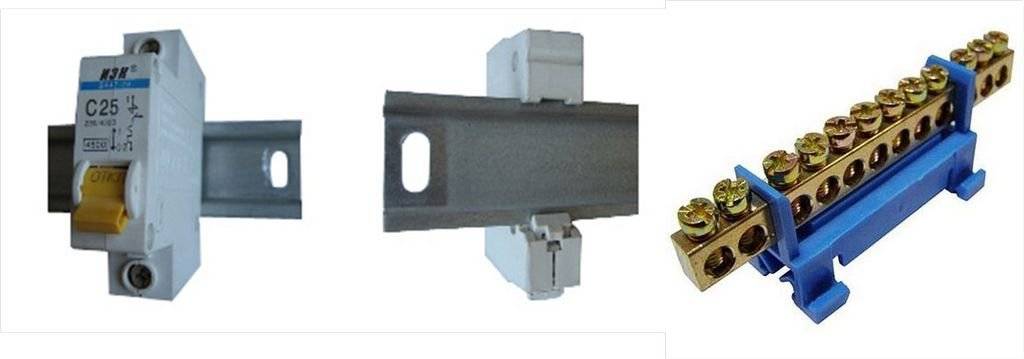

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

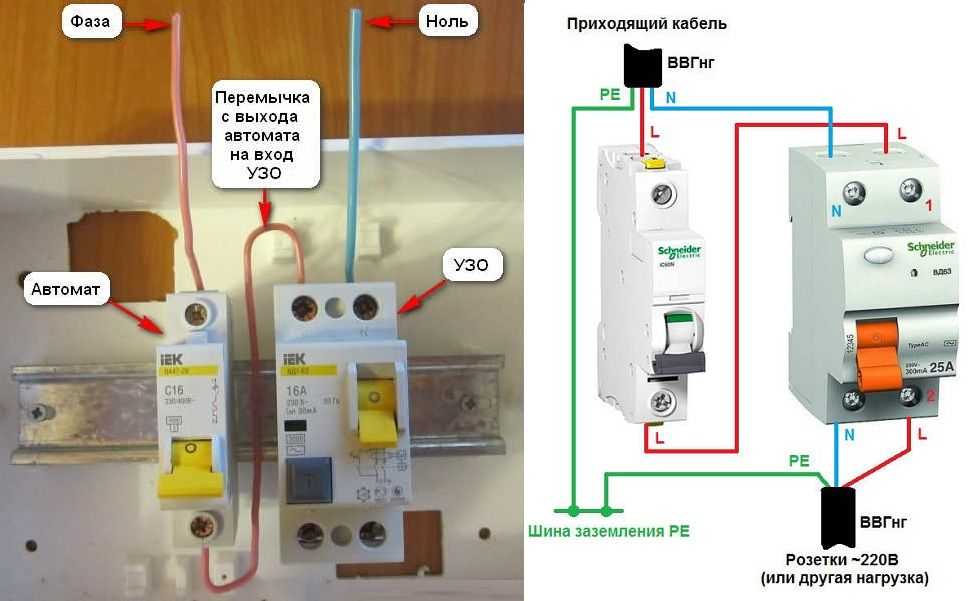

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

https://youtube.com/watch?v=BqzJmxvtRfo

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле. О том, как правильно подключить УЗО, смотрите видео-урок

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией.  Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

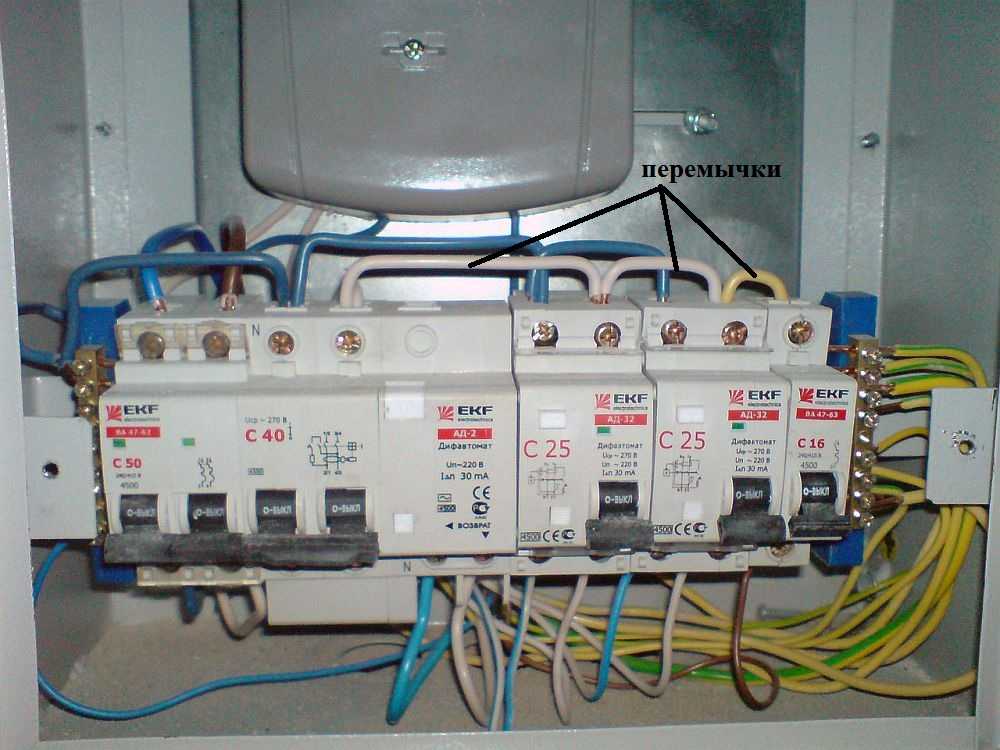

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

• Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
• Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Выводы и полезное видео по теме

Видео #1. Сборка всех элементов бокса до установки:

Видео #2. Сборка и установка трехфазного прибора учета вместо старого однофазного, плюс смета подобных работ:

https://youtube.com/watch?v=G_209-2YWhw

Видео #3. Разбор процесса подключения электричества от опоры (столба):

Чтобы установить ящик для электросчетчика на улице, нужно выбрать сам бокс и его внутреннее оборудование так, чтобы конструкция и приборы выдерживали наружные условия. Собрать щиток можно самостоятельно, а вот все подключения от опоры и к дому лучше доверить мастеру из обслуживающей организации.

Хотите рассказать о том, как собирали и устанавливали электрощит на улице перед собственной дачей или загородным домом? Располагаете технологическими тонкостями, которыми стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы и размещайте фото по теме статьи.
