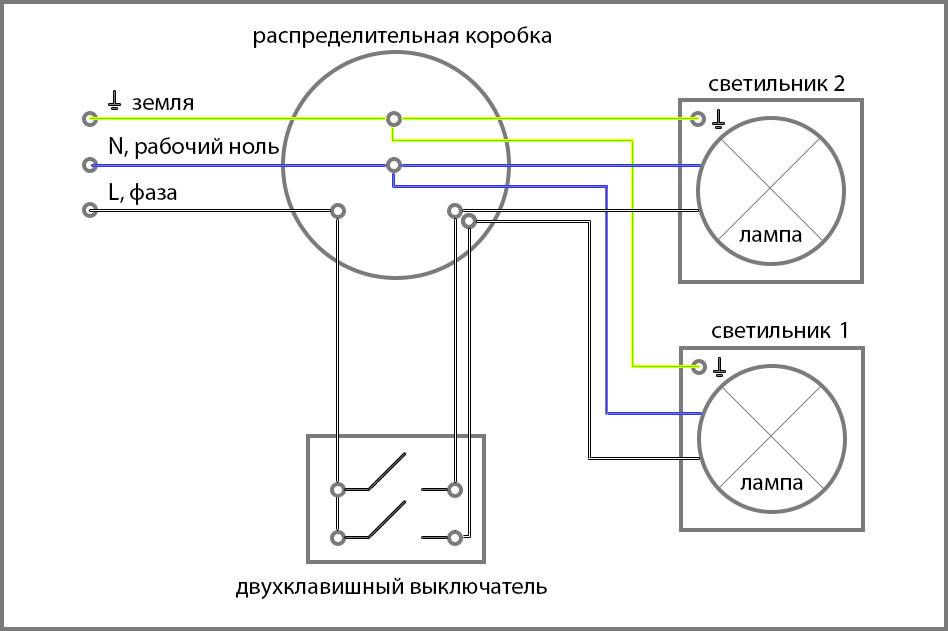

Две лампы на один переключатель
Схема подключения нескольких лампочек к выключателю:
- Обесточьте систему. Зачищенные провода соединяем с контактами аккуратно, соответственно изложенным выше принципам.
- В монтажную коробку от общей сети поступают ноль и фаза. Идущий оттуда ноль должен пройти через все лампы. Выводим его прямо на светильники, минуя выключатель.
- На центральные контакты цоколей отправляется фаза, пропущенная через коммутатор. Она заходит из сети в распределительную коробку, проходит через вход на выключателе.
- Затем фаза выводится через исходящие контакты на приборе.
- Оттуда отправляем фазу идти через две лампы. Выводим ее из выключателя через два раздельных кабеля.
При составлении цепи, нужно обязательно рассчитать общую мощность лампочек. Каждая из них должна иметь маркировку, указывающую на предел возможной нагрузки.
Чтобы надежнее скрепить контакты, нужно использовать клеммные зажимы винтового или пружинного типа.
Не стоит пытаться подключить между собой разные виды металла. Медь и алюминий, оказавшись в скрутке, начнут окисляться. В результате контакт перегреется и станет разболтанным.
Меры предосторожности
Какие меры следует предпринимать, занимаясь установкой света в доме? Работа с цепью напряжения требует трепетного подхода, учитывая правила безопасности.
Во избежание травм/несчастных случаев перед тем, как подключить двухклавишный выключатель, следует правильно отключить подачу тока, проверить наличие напряжения на вводном кабеле.
Правила безопасности:
Работы по установке розеток/выключателей лучше начинать до дизайнерского ремонта.
Перед началом монтажа проверить состояние электропроводки.
Правильно организовать действия в светлое время суток (в темноте тяжелее производить установку).
Обязательно проверить исправность лампочек, других деталей.
С помощью индикатора напряжения проверить отключение подачи тока.
Отключить автоматические или пакетные выключатели на домашнем щитке.
В соответствии с нормами безопасности правильно использовать фазный проводок красного цвета.
Нулевой провод – синий.
Все действия проводить с особой осторожностью.
Во избежание удара током особое внимание уделяется помещениям с высоким уровнем влажности.
Электроснабжение крыльца, ванны, подвала требует применения усиленной изоляции.
Лампочка заменяется при выключенном электричестве.
Используя лестницу, у основания кладут изоляционный коврик.
После подключения электрики в доме не должно быть опасных зон.
Контакты присоединяются с соблюдением всех технических норм.
Как выбрать подходящую люстру?
После того как мы узнали, как подключить люстру, необходимо подобрать подходящую модель осветительного прибора. Она должна хорошо сочетаться с общим стилем помещения. Люстра должна гармонично вписываться в интерьер комнаты. Слишком большой осветительный прибор, установленный в маленькой комнате, будет смотреться нелепо. А слишком маленькая люстра с одним или двумя плафонами не способна вырабатывать достаточно света для освещения комнаты большой квадратуры. От количества плафонов и мощности ламп будет зависеть качество освещения.
В зависимости от назначения помещения, где будет происходить монтаж люстры, меняется ее размер и модель. В гостиной должно быть много света, следовательно, нужно подбирать прибор с возможностью установки как минимум трех лампочек. В ванной следует позаботиться об установке приборов освещения, которые не боятся влажности и попадания на них небольшого количества воды. Люстра в спальне должна быть приятной расцветки с небольшими плафонами и малой мощности. Лучше всего в этом помещении установить дополнительные небольшие бра или светильники.
Как подключить люстру
Подключение различных люстр возможно к различным же выключателям:
- одноклавишным;
- и двухклавишным.
Подключение через выключатель с одной клавишей
Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).
Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.
А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.
В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.
Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.
Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.
Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

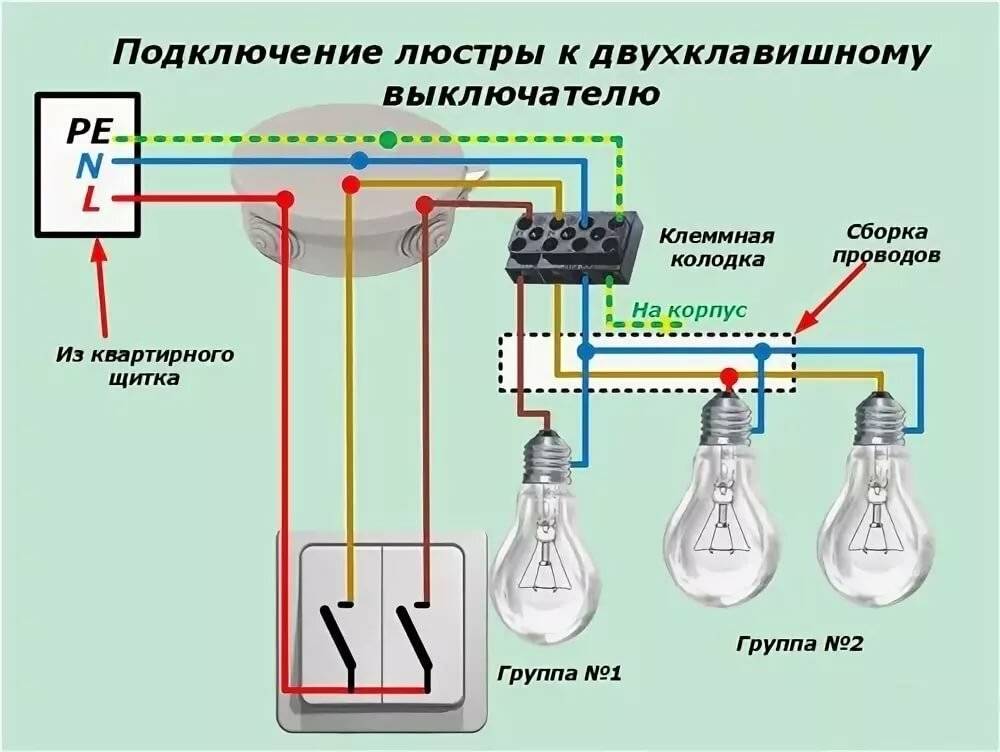

Подключение через выключатель с двумя клавишами
Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.
Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.
Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.
Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.
В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.
Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.
Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:
Несколько люстр на одном выключателе
Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.
Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:
- подключен к выключателю через отдельную распределительную коробку;
- или размещение происходит в единой распределительной коробке.
Все зависит от того, какая будет выбрана схема электрической проводки.
Материалы и инструменты для подключения аппаратов
Для работы с лампочками нужен набор материалов и инструментов. Первым делом отключить электричество для безопасности.
Материалы для работы:
- провода, такого же сечения и материала;
- лампы (в квартире рекомендуют не более 1,5 киловатт);
- розетка (с одним, двумя гнездами);
- подрозетник (для внутренних розеток);
- распределительная коробка (одна в комнату);
- изолента;
- гофра;
Выключателей существует множество разновидностей:
- сенсорные;
- с регулированием мощности;
- импульсный прерыватель;
- клавишные.
Понадобится посчитать сечение проводов в том случае, если проводка в доме делается в первый раз. Все зависит от мощности и напряжения ламп, которые к ней присоединены. С ними можно рассчитать ток, и по специальной таблице посмотреть сечение.
Для того чтобы посчитать ток, необходимо соизмерить сумму мощности и напряжения. Определить самых мощных потребителей и их суммы разделить на напряжение (220W). По ответу выбирается сечение.
Для безопасности работы необходимо выбрать инструменты:
- кусачки отрезания провода;
- индикаторная отвертка (показывает фазу и ноль провода);
- нож;
- плоскогубцы, с изолирующими ручками;
- контакторы (вместо изоленты);
- перфоратор (для стены).
Назначение и конструкция
Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре.
Вся процедура осуществляется специальным инструментом — пресс-клещами.
Подключается он к точно такому же проводнику на люстре. Лампы при работе на двухклавишном выключателе способствуют экономии электроэнергии, работая в подходяще режиме.
Частые ошибки при подключении Основные ошибки связаны с подключением к двойному выключателю. Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом.
Порядок пподключения при этом будет следующий : Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка синий или бело-синий , а второй белый к одному из двух фазных проводов. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.
Трубка не является обязательным элементом, но она здорово облегчит ремонт, если проводка сгорит. Также периодически нужно затягивать фиксирующие болты Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления. Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Ошибки при подключении двухклавишного выключателя Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.
Подключение осуществляется произвольно. Вторая управляет группой из трех ламп. При касании к двум проводам индикатор светится — третий провод будет общий.
Подключается он к точно такому же проводнику на люстре. Скорее всего, вы пустили вниз к выключателю нулевой провод. Стандартная маркировка по цветам: Проводник белого или коричневого цвета — фазный; Синего — нулевой; Желто-зеленого — заземление. Кроме того, в их монтажной схеме есть три контакта: общий вывод к фазовому проводу или напрямую к люстре; пара вспомогательных контактов для соединения выключателей между собой.
Как подключить люстру на три провода. Установка и подключение люстры на натяжной потолок
Маркирование проводников
Чтобы облегчить прозванивание и исключить ошибки, нужно использовать цветную изоляционную кабельную маркировку. Общепринятый стандарт — маркировка проводникового элемента при помощи полосы зеленого цвета. Ни в каком виде нельзя применять источник, имеющий зеленую расцветку, чтобы подключать устройства. Этот источник используется для заземления контакта.
Нулевой или нейтральный источник имеет синие или голубые жилы. Заряженные проводниковые элементы обладают разными цветами. Неполадки бывают при работе с проводкой, функционирующей в сети длительное время. Иногда проводниковая изоляция была одной и той же в жилах, по этой причине до начала работ необходимо выполнение прозвонки.
Монтаж двухклавишного выключателя света и подключение проводов
Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку. Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.
В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.
Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.
А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках. Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.
При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.
Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.
Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.
Далее подключаете два других провода в кабеле на отходящие контактные разъемы.
Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.
Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее.
После этого можно вернуть на место все декоративные рамки и сами клавиши.
Проверка корректности подключения проводов
Первоочередная задача – проинспектировать насколько правильно был подключен выключатель. На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы.
На месте, где планируется устанавливать люстру, должны выходить две жилы, а именно нейтральный и фазный провод, идущий от переключателя.
Количество проводников у самого прибора будет больше, особенно когда подключается многорожковый светильник. Также возможно наличие заземляющей жилы, если в доме эксплуатируется электропроводка с системой заземления TN-C-S.
Для правильного распределения назначения каждого кабеля необходимо проверить наличие у них напряжения. Для этого есть несколько специальных приборов: индикатор, вольтметр, цифровой мультиметр и др.
Работать с индикатором напряжения несложно: необходимо прикасаться его наконечником к очищенному от изоляции участку проводки.
Только один кабель не подсвечивает прибор — ноль, остальные при контакте с отверткой будут вызывать его свечение — фаза. Поочередное переключение двух клавиш выключателя поможет распознать принадлежность провода к нужной клавише.
Подобный метод определения используется и при измерении цифровым мультиметром. Его необходимо выставить в режиме «Вольты» и задать шкалу — более 220 В. Чередуя необходимо прикасаться щупами к парам проводов.
Фазная пара не приведет к изменениям на циферблате прибора. Соединив щупами возможную фазу и ноль, можно наблюдать на индикаторе цифру 220 В. Если проводка имеет одинаковый цвет лучше разметить ее маркерами.
Как правильно подключить люстру?
Если обратить внимание на пятирожковую люстру, в ее арсенале довольно большое количество проводов, поэтому неопытные мастера избегают таких осветительных приборов. Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет
Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет.
Поскольку определение фазности проводов осуществляется при включенном электропитании, необходимо следить за тем, чтобы оголенные концы жил не соприкасались. Если потребуется, их нужно аккуратно развести в разные стороны, предварительно выключив щиток
В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода:
- Фаза первой клавиши выключателя. Обозначим эту жилу L1.
- Фаза второй клавиши – L2.
- Ноль – N.
Если провода одинаковые по цвету, то с помощью индикатора напряжения определяется принадлежность каждого, т. е. фазы L1 и L2. Соответственно, оставшаяся жила будет нулевой.
Далее можно переходить к процессу формирования контактных узлов. Рассмотрим на примере пятирожковой люстры, у которой 10 проводов: фазные жилы коричневого цвета — их 5, и такое же количество синих нулевых.
Большинство люстр китайского производства не оснащены нужными соединениями, поэтому изначально потребуется определить на сколько групп будут поделены лампочки. Патрон каждой лампы имеет два проводника разных цветов – черного или синего и коричневого
У этого светильника есть одно неоспоримое достоинство – комбинация лампочек может быть составлена по своему усмотрению. Согласно нижеописанной схеме, в первую группу входит две лампочки, во вторую – остальные три.
Схема подключения пятирожковой люстры. Расшифровка обозначений: L — фаза общего питания выключателя, L1 и L2 — фазные провода серии лампочек (красный цвет), нулевой кабель N — синий
Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Изначально пара коричневых проводов комплектуется в один узел.
Желательно чтобы лампы, входящие в одну серию, подсоединялись параллельно. Эту скрутку именуем L1.
Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов. Это будет серия L2. Далее полученные два узла вставляют в двухпроводные клеммные зажимы WAGO.
Все контакты лучше оформлять посредством экспрессклеммников WAGO двух- или трехпроводного типа. Использовать можно как общий модуль зажима, так и индивидуальную конструкцию
На следующем этапе скручиваются синие жилы и подключаются к клемме трехпроводного типа.
Порядок подключения не имеет значения. Комбинация может быть 3+2 или 2+3. Это будет нейтральный узел — N.
Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим
По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.
Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона
На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.
