Как подключить насосную станцию к скважине

1 Как устроена насосная станция?

Станция для колодца состоит из следующих элементов:

1. Поверхностный насос с электроприводом (реже – устройство может быть погружным).
2. Накопительный бак – гидроаккумулятор.
3. Реле давления.
4. Манометр.

Насос – собственно, устройство, которое и перекачивает воду из источника в систему водоснабжения. Он имеет центробежный принцип действия: рабочий вал с лопастями соединен с электродвигателем.

Вращение двигателя приводит к вращению вала, лопасти которого начинают захватывать воду и перемещать ее – от патрубка входа (всаса) к патрубку выхода (нагнетания, в систему).

Бак – емкость (объем может варьироваться), в которой накапливается нагнетаемая насосом вода. Его задача – это гашение возможных гидроударов, скачков давления (а они обязательно будут – из-за постоянного включения-выключения насоса).

Емкость также служит своеобразным аккумулятором, который накапливает воду: во время простоя насоса водоснабжение системы будет производиться из бака. Конструктивно это выглядит следующим образом: в металлический корпус гидроаккумулятора помещается резиновая мембрана. Между нею и стенками корпуса закачивается воздух.

Насосная станция Педролло (Pedrollo).

Реле давления – механизм, отвечающий за автоматическое включение и отключение насоса, которое зависит от давления в системе водоснабжения.

Манометр – устройство, позволяющее визуально контролировать давление в системе.

1.1 Принцип работы

В колодец на определенную глубину погружается шланг, который подключается ко всасывающему (входному) патрубку насоса. Нагнетательный (выходной) патрубок, само собой, подключается к самому водопроводу.

Включающийся насос (от сигнала, поступающего с реле давления) начинает нагнетать воду в систему водоснабжения и в накопительный бак. Когда давление в емкости достигнет отметки в 2.8 атмосфер – вновь сработает реле давления, только теперь – на выключение устройства.

После этого водоснабжение будет осуществляться из бака – воду в систему будет выталкивать сжатый воздух, давящий на мембрану.

Таким образом Вы сможете пользоваться водопроводом, даже если дома пропадет электроэнергия – поскольку гидроаккумулятор будет иметь ее определенный запас (само собой – ограниченный объемами емкости).

Когда давление внутри бака снизится ниже отметки в 1.5 атмосферы (т.е. определенное количество воды будет использовано) – реле давления вновь подаст сигнал на включение насоса.

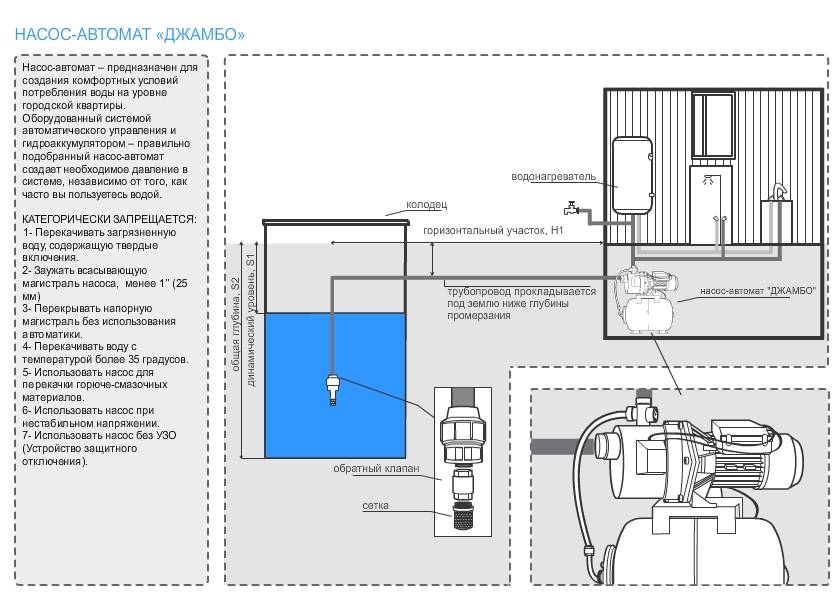

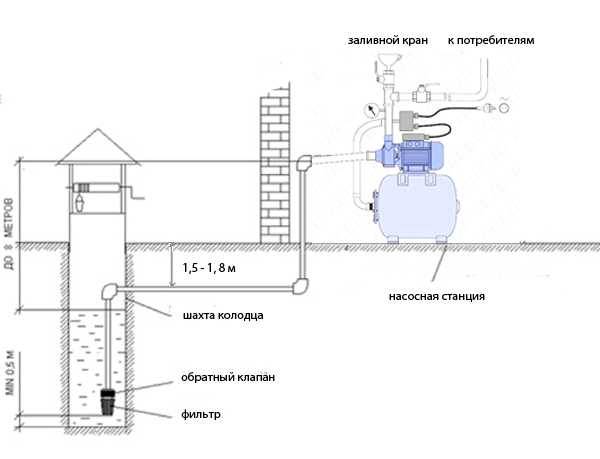

Примерная схема размещения насосной станции, колодца и потребителей воды.

Кстати, о самом реле – принцип его работы также рассмотреть актуально, поскольку эта часть является очень и очень важной. Конструктивно это устройство выполнено следующим образом: на основание (выполняется из металла) устанавливается платформа (тоже металлическая), прикрепляемая одним концом. Снизу платформа подпирается поршнем – он поднимается под воздействием воды и будет выталкивать ее вверх

На платформе установлены две пружины: одна – большая (располагается над поршнем), вторая – маленькая (располагается в стороне от шарнира)

Снизу платформа подпирается поршнем – он поднимается под воздействием воды и будет выталкивать ее вверх. На платформе установлены две пружины: одна – большая (располагается над поршнем), вторая – маленькая (располагается в стороне от шарнира).

Обе они создают противодействие поршню, который поднимается снизу – воздействуя на платформу сверху. Растущее в системе давление, пересиливая сопротивление пружины – сначала большой, а затем – маленькой (когда большая уже начнет сжиматься).

После вступления в работу второй (маленькой) пружины платформе остается пройти (подняться) совсем небольшое расстояние, прежде чем насос выключится – это происходит после достижения определенной отметки.

1.2 Преимущества использования

Список преимуществ – следующий:

• полная автоматизация работы водопроводной системы;
• минимализация вреда от гидроударов (благодаря применению гидроаккумулятора);
• большой выбор моделей, с многообразием вариаций характеристик;
• компактность;
• постоянное поддержание стабильного давления в системе;
• возможность применения для того, чтобы создать водоснабжение как для дачи, так и для загородного дома.

Пример расположения насосной станции снаружи дома, возле колодца.

Наличие гидроаккумулятора, кстати, является достаточно важным положительным нюансом – поскольку существенно замедляется износ насоса, который не слишком хорошо переносит частые включения и выключения.

При отсутствии бака в системе насосу придется включаться в разы чаще – при каждом открытии крана. Как следствие – ремонта двигатель потребует гораздо раньше.

Способы подключения накопительных емкостей

Бак можно подключить к системе двумя разными способами: расположив его на высокой отметке или на уровне земли или ниже.

Верхнее расположение

Такая схема водоснабжения дома из накопительного бака практикуется преимущественно в тех случаях, когда в доме нет приборов, нуждающихся в хорошем напоре, а потребность в воде у жильцов минимальна – умыться, вымыть посуду и т.д.

А также при частых перебоях с электричеством. Потому что вода из бака, установленного на крыше, чердаке или эстакаде, поступает к потребителям самотеком, а такая система не зависит от наличия напряжения в сети.

Такое давление в системе будет недостаточным для работы стиральной машины, и даже принять душ будет проблематично. Увеличить его можно, подключив на выходе из емкости повысительный насос. Преимущество такой установки в её простоте и легкости обслуживания бака.

Однако не стоит забывать и о недостатках:

• Накопительная емкость занимает много места, отнимая у дома полезную площадь;
• Если установить её на чердаке или на улице на специальной эстакаде, то пользоваться водой можно будет только в теплое время года. Или нужно хорошо утеплять и обогревать и сам бак, и идущие к нему и от него трубы;
• Если при монтаже не была соблюдена инструкция или сама система износилась со временем, возможны протечки, способные доставить много неприятностей.

Как видите, каждый домовладелец решает эти проблемы по-своему в зависимости от потребностей семьи.

• Чтобы вода не замерзала, бак устанавливают на отапливаемом втором этаже или мансарде, жертвуя площадью.
• Или используют электрообогрев емкости, стоящей на чердаке. И дополнительно платят за электричество.
• Или просто водружают её на шкаф, довольствуясь минимальным напором в системе.

Нижнее расположение

Это более распространенный и эффективный способ размещения для домов с постоянным проживанием и всеми привычными для городского жителя удобствами. Такая система водоснабжения с накопительным баком обязательно оборудуется дополнительным насосом или насосной станцией. Без них вода сама к потребителям не потечет, а с ней можно получить любой необходимый напор.

Вариантов нижнего размещения тоже несколько:

• Наземное – когда емкость используется только в летнее время и не нуждается в утеплении;
• Подземное – бак закапывается в грунт, а на поверхность выводится только горловина, обеспечивающая доступ к нему для ремонта и обслуживания;

Водоснабжение дома – накопительный бак под землей

Подвальное – когда в доме имеется отапливаемое подвальное или техническое помещение.

Последний вариант самый удобный, так как емкость не нужно утеплять, к ней всегда есть доступ и она не занимает полезное пространство.

Второй по популярности – подземный вариант. Он тоже позволяет не использовать площадь дома, но в этом случае чистка и ремонт будут сопряжены с определенными трудностями. Да и верхнюю часть, расположенную выше уровня промерзания, тоже придется утеплить.

Кроме того, не каждую емкость можно закапывать в грунт. Она должна быть прочной, с толстыми стенками, ребрами жесткости или металлической опалубкой. В противном случае нужно сооружать для неё жесткую оболочку.

Установка бака в кессоне из водостойких плит

Конструктивные особенности

Устройство накопительного бака не зависит от места установки. Есть лишь некоторые нюансы.

Емкость снабжается следующими конструктивными элементами:

Поплавковый клапан. Он предотвращает её переполнение и включает насос при достижении уровня воды минимальной отметки.

Поплавковый выключатель

• Переливной патрубок на случай поломки поплавкового выключателя. Он располагается в верхней части бака и подключается к канализации.
• Дренажный патрубок в нижней части. Предназначен для удаления осадков. Им оснащаются накопительные баки для водоснабжения, расположенные наверху или в подвале дома. Подземные емкости чистятся верхний люк.

На этом фото видны оба патрубка, присоединенные к системе канализации

• Фильтр, расположенный на входе, задержит часть взвешенных частиц. Его можно установить и на выходе, оснастив более мелкой сеткой.
• Вентиляционная труба или дыхательный клапан. Если не установить их в крышке бака, при сливе воды его стенки могут сплющиться под действием атмосферного давления.

Крышка с дыхательным клапаном

Несколько важных рекомендаций

Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.

Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.

В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы

Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой. Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты

Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту

Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.

Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой

Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.

В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.

В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен

Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.

В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.

Во время монтажа насоса оголовок скважины может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.

Место установки насосной станции

Выбирая место, необходимо учитывать технические характеристики прибора и расстояние от места установки до уровня воды. Если оно достаточно большое, станцию ставят в бытовой комнате или в подвале.

Необходимо проследить, чтобы соблюдались следующие условия:

• было достаточно сухо и тепло;
• имелась возможность монтажа шумоизоляции;
• обеспечен свободный доступ к приборам для регулярного обслуживания.

Высокая влажность, а также замерзание воды внутри прибора приводят к поломкам.

Если оборудование поставлено в доме, придется позаботиться о шумоизоляции. Состояние и настройки основных узлов необходимо периодически контролировать. Приборы должны стоять так, чтобы позволять без затруднений снимать показания, настроить реле и т.п.

При установке насосной станции в устье глубокой скважины используют кессон, чтобы приборы находились как можно ближе к источнику воды. Кессон – это емкость, достаточно просторная, в которой предусмотрены отверстия и узлы для удобного монтажа насосного оборудования.

Готовые изделия этого типа продаются в профильных магазинах, можно выбрать вариант, подходящий по размеру и конфигурации. Их делают из пластика, металла, полимерпесчаных составов. Для самостоятельного обустройства кессона приямок углубляют и расширяют, обкладывают стены кирпичом, сверху монтируют прочную крышку.

Часто вместо кирпичной кладки сеток кессона используют бетонные кольца, между которыми заделывают стыки, а затем выполняют гидроизоляционные работы. В получившемся небольшом помещении ставят насосное оборудование.

Помещение внутри дома

Хорошо изолированная котельная на территории коттеджа – идеальная площадь для установки в случае постоянного проживания. Главным минусом является хорошая слышимость при некачественной шумоизоляции помещения.

Если насосная станция расположена в отдельном помещении дачного дома, то скважину лучше всего устраивать прямо под зданием

Подвал

Подпол или подвальное помещение можно оборудовать под монтаж насосной станции, но это следует продумать при проектировании. Если в помещении нет обогрева, а полы и стены не изолированы, придется потратить немало сил для его подготовки.

Хорошо обустроенный подвал отлично подходит для монтажа насосной станции. Во время прокладки трубопровода в фундаменте дома следует сделать отверстие для коммуникаций

Специальный колодец

Возможный вариант, имеющий пару подводных камней. Первое – сложности с поддерживанием нужного уровня давления в доме, второе – трудности выполнения ремонтных работ.

При расположении насосной станции в колодце, на специально оборудованной площадке, следует отрегулировать уровень давления, который зависит от мощности оборудования и параметров напорной трубы

Кессон

Специальная площадка около выхода скважины также подходит для монтажа, главное – правильно вычислить глубину ее расположения. Необходимую температуру создаст тепло земли.

Насосная станция, расположенная в кессоне скважины, имеет два преимущества: полную шумовую изоляцию и защиту от промерзания во время морозов

Рекомендации по установке

Перед тем как приступать к работам, следует изучить не только теорию вопроса, но и практику. Если есть возможность, стоит почитать инженерные форумы или пообщаться с теми, кто уже устроил на участке такую систему.

Важно придерживаться всех строительных нормативов. И еще нюанс — это прочная и надежная опорная площадка, на которую будет установлено оборудование

Хорошим вариантом будет бетонная плита или специально подготовленное основание, залитое бетонной смесью. В крайнем случае — щит из деревянных досок. Помимо прочности, важную роль играет выравнивание поверхности: основание позволяет расположить оборудование ровно, а не под углом.

Как устроена насосная станция

В комплектацию насосных станций, чаще всего, входят:

• Насосный агрегат.
• Напорный бак с мембраной.
• Реле давления.
• Манометр, для измерения давления.
• Кабель.
• Клеммы, посредством которых выполняется заземление.
• Разъем для подключения устройства.
• Иногда сюда входит накопительная емкость или гидроакумулятор.

При устройстве в станцию накопительного бака имеется ряд недостатков:

• Низкий напор воды.
• Сложности при монтаже.
• Большие габариты.
• Установка бака требует выше, чем уровень помещения.
• При отказе датчика, если бак заполнен водой, это может стать причиной затопления помещения.

Станция, у которой гидроаккумулятор снабжен реле давления, недостатков меньше. Специальное реле следит за верхним пределом давления воздуха. Насос прекратит работать при установке заданной величины давления, а при поступлении сигнала на реле нижнего значения предела давления агрегат снова начнет свою работу.

На включение крана водопровода реагируют автоматические насосные станции. Насос работает при открытие крана, а при его закрытие, агрегат автоматически выключается.

Как выбрать насосную станцию

При отсутствии в доме централизованного водоснабжения обойтись без насосной станции будет достаточно трудно.

При выборе оборудования необходимо учитывать:

Производительность. Нужно, чтобы этого объема жидкости хватало на нужды всех жителей дома.

1. центробежные самовсасывающие насосы;
2. вихревые самовсасывающие насосы.

Оба вида могут быть:

1. моноблочными, когда насосная станция имеет гидравлическую часть насоса расположенную на одном валу с электромотором;
2. консольными.

Бывают насосные станции:

1. первого подъема, который выполняется из колодца или скважины;
2. второго, создает в системе величину напора, которая находится выше уровня поверхности земли: второй, третий этажи;
3. реже третьего, используется для подъема воды еще выше. В этом случае несколько насосов работает в одной цепочке.

Наиболее востребованными считаются насосные станции, с использованием самовсасывающего насоса.
Обеспечить потребности жилища, где проживает до четырех человек, хватает обычно насосной станции небольшой или средней мощности, у которой объем емкости до 20 литров производительностью до 4 м3 в час и напором в от 40 до 55 метров.
Приобретая оборудование необходимо обращать особое внимание на материал изготовления деталей агрегата и качество его сборки.

Одним из наиболее важных для большинства людей критериев при подборе насосной станции выступает ее цена, при этом, многие не задумываются о том, что часто скупой платит дважды.

• Есть и такие дачники, которые предпочитают собрать нечто из разряда сборной солянки из подручных материалов. В итоге элементы, образующие такую самодельную систему, настолько не предсказуемы, что скорее всего быстро приводят ее в негодность.
• Другой вариант для экономичных – приобретение наиболее дешевого китайского насоса. Такие аппараты имеют корпус, изготовленный из тонкого пластика низкого качества, а также сомнительные комплектующие.
  Эти насосы наиболее дешевые и легкие, но более достоинств у них выделить нельзя, а вот минусов достаточно. Они обладают высокой шумностью и малым сроком службы.

Если выделить насосные станции по среднему отношению цены и качества, то их стоимость не превысит 400 долларов. Модели получше обойдутся около 500.

Как выбрать место для размещения оборудования?

Для работы насосного оборудования старайтесь соблюдать определенные условия:

• минимальная удаленность станции от источника воды;
• требуемый температурный режим;
• возможность снижения уровня шума;
• удобное расположение сервисного оборудования.

Учитывая вышеперечисленные факторы, наиболее подходящими местами для установки станции являются кессон, подвал дома и котельная, хотя у каждого места есть свои плюсы и минусы.

оборудованную конструкцию в земле принято называть кессоном. Его выкладывают прямо над выходом из колодца, при этом вырывают глубокую яму, которая должна быть ниже уровня промерзания почвы. Если насос установить недостаточно глубоко, он не сможет работать круглый год, так как выйдет из строя при первых морозах.

Для изготовления кессона используются бетонные кольца, кирпичи, монолитные бетонные блоки, металлические кубики. Вход в ящик расположен в верхней части конструкции и представляет собой дверь с герметичной крышкой

Кессон требует гидроизоляции и дополнительного утепления верхней части – кровли. Кроме того, объем помещения должен быть достаточным, чтобы в случае необходимости можно было произвести ремонт.

Преимущество установки насосной станции непосредственно в кессоне устья, размещенном над устьем, состоит в том, что рабочий блок будет расположен далеко от корпуса и не будет вызывать дискомфорта из-за громких шумов.

Хороший вариант установки станции – подвал. Он расположен дальше от колодца, чем кессон, но в подвале легко обустроить место для установки. Учитывая угрозу затопления, установка устанавливается на небольшом стабильном возвышении.

Хороший вариант размещения насосной станции в подвале: жилые помещения расположены на определенном расстоянии, выход на улицу примерно на одном уровне с основной линией, ведущей от колодца

В подвалах загородных домов часто устраивают подсобные помещения (прачечные, кладовые, подвалы для хранения консервов), поэтому заранее предусматривается отопление. Если же подвал не отапливается, то нужно позаботиться о дополнительной теплоизоляции и, что еще практичнее, установить дополнительный радиатор.

Не рекомендуется устанавливать котельную возле жилых комнат, так как уровень шума работающего оборудования достаточно высок. Однако если вы решили установить насосную станцию ​​в коридоре или чулане, постарайтесь максимально изолировать комнату.

Есть и другое решение, но оно будет интересно только тем, кто посещает дачу исключительно летом.

вы можете купить компактный переносной агрегат и установить его в небольшой временной хижине, деревянной конструкции, напоминающей ящик. Главное, чтобы постройка была защищена от атмосферных осадков. На зиму насосную станцию ​​вместе с временным водопроводом демонтируют и помещают в теплое помещение.

Галерея изображенийФотографии из В формате станции используются поверхностные насосы, глубина водозабора которых редко превышает 10 м. Партнерство хорошо защищено. Оптимальный вариант – построить павильон под насосную станцию, рядом с которой можно разместить систему фильтра, автоматики. Если вас не беспокоит шум поверхностного насоса, перекачивающего воду достаточно громко, то станцию ​​устанавливают в раздевалке или в подсобных помещениях дома глубокий колодец с помощью эжектора, лучше устроить котлован или построить кессон Конструкция глубокого кессона позволяет сократить расстояние между поверхностью воды в работе и оборудованием откачки. Такое решение иногда позволяет закачивать воду в станцию ​​без эжектора. Гидравлический бак является незаменимой составляющей насосной станции. Однако его можно установить не только непосредственно под насосом, но и в отдельном помещении. Особенности использования насосных станций. Откачка воды из абиссинской скважины. Станция водоснабжения дачи. Строительство павильона для откачки АЗС. Установка насосной станции в ванную Раковину вне загородного дома Преимущества установки станции в кессонный Гидроаккумулятор как обязательный компонент

Монтаж своими руками

Параметры

Перед сборкой насосной станции, следует выяснить все параметры для системы водоснабжения.

Дебет скважины – отвечает за то сколько воды станция сможет откачать за определенный отрезок времени.

Формула

Определяется легко. Средний показатель потребления воды в сутки одним человеком составляет 200 литров. Это число умножается на количество постоянно проживающих.

Пример

Постоянно проживает 4 человека, 200*4=800

Итог: 800 литров воды в среднем потребуется доставить в сутки. Объем водопотребления равен 800л. Он не должен превышать дебета источника.

Внимание! Если в летнее время предусмотренная поливка садовых культур или газона, объем потребления следует увеличить

Характеристика источника

Следует учесть все параметры. Тогда можно подобрать установку, которая сможет транспортировать воду из самой нижней части источника до самой верхней точки здания.

Как выбрать место для установки

Место установки один из важнейших вопросов. Чтобы станция работала с должной производительностью и без перебоев, помимо качественной сборки, требуется грамотно подобрать для нее место.

1. Насосная станция устанавливается на максимально близком расстоянии от колодца.
2. Монтаж производится в отапливаемом помещении, чтобы избежать замерзания зимой.
3. Насосная станция должна иметь свободный доступ для ревизии и ремонта.

В большинстве случаев агрегат устанавливается в цоколе или отдельной оборудованной пристройке. Если позволяет место и глубина, то можно произвести монтаж в колодце.

Установка вне дома решает проблему с шумом, что создает станция при работе.

Трубы от дома до станции прокладывают ниже уровня промерзания почвы, если это невозможно, то хорошо утепляют магистраль.

Сборка

Сборка и подключение насосной станции займут достаточно много времени.

1. Наконец шланга для забора жидкости устанавливается фильтр и обратный клапан.
2. Другой конец шланга подсоединяется к насосному входному патрубку
3. Насос соединяется с гидробаком при помощи шланга.
4. На гидробак устанавливается реле.
5. После выполнения всех соединений, агрегат монтируется к водопроводной магистрали при помощи гибкого шланга или отрезка трубы.
6. Станция подключается к электропитанию. Проводится первичный запуск.

ЭБУ насосной установки можно дополнить датчиками температуры насоса и наличия воды.

Особое внимание при запуске установки стоит уделить реле давления. Его требуется отрегулировать, установив максимальный и минимальный параметр давления. Осуществляется это с помощью специальных пружин, сжатие которых регулируется винтами

Если все сделать правильно, автоматика будет работать без нареканий и давление в системе стабильным

Осуществляется это с помощью специальных пружин, сжатие которых регулируется винтами. Если все сделать правильно, автоматика будет работать без нареканий и давление в системе стабильным.

Важно! Насосная станция устанавливается на абсолютно ровную поверхность, для достижения этой цели используется деревянный щит, бетонная стяжка или бетонный блок. Перекосы не допустимы. Сэкономить бюджет, можно не только самостоятельно установив оборудование, но и сделав гидробак

Сэкономить бюджет, можно не только самостоятельно установив оборудование, но и сделав гидробак.

Потребуется

• Накопитель для воды, как минимум объемом 30 литров. Изготовить его можно из пластиковой бочки, металла. Основным требованием являются гладкие внутренние стенки и прочность.
• Мембрана нужного размера
• Реле давления
• Прибор для измерения давления
• Переходники
• Шаровые краны.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

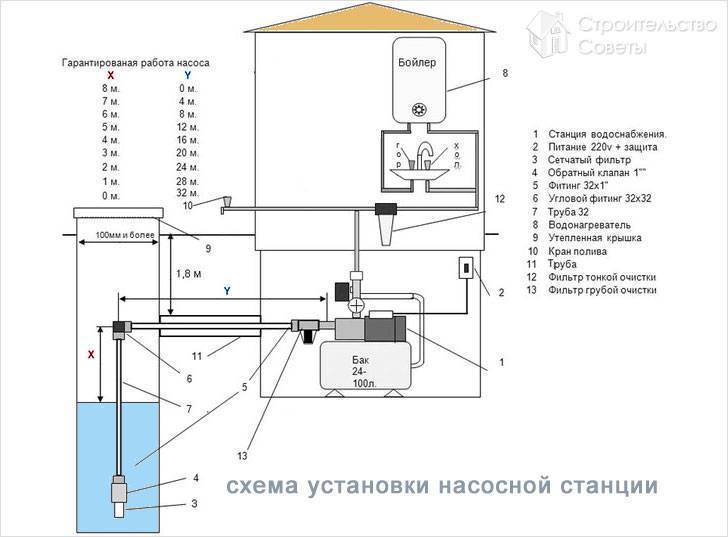

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls
