Пример работы частной канализации с насосом

Решение проблемы ливневой канализации

Обустройство ливневки – обязательный этап планирования участка. Подсоединением вывода ливневой канализации к коллектору бытовой не удастся решить проблему ливневых стоков. Такое «решение» существенно увеличивает нагрузку на сети, что может спровоцировать еще большие проблемы. Существует два варианта обустройства:

  • Монтаж дренажной системы частного домовладения с отводом ливневых стоков в специально предназначенный для этого резервуар. На участке обустраивается емкость для сбора талой и дождевой воды. Ее впоследствии можно использовать для полива огорода и других хозяйственных нужд. Оптимально смонтировать перед емкостью естественный фильтр. Им может служить небольшой по размерам отстойник.
  • Направление стоков в ливневую центральную канализацию. Может осуществляться только при наличии разрешительных документов. Труба с ливневыми стоками прокладывается до коллектора централизованной системы.

Подключение частного домовладения к централизованной канализации при желании может быть осуществлено различными способами. Но в любом случае участие специалистов обязательно. Разница лишь в том, на каком этапе они подключатся.

При обустройстве канализационной ветки обязательно монтируются ревизионные колодцы, дающие возможность контролировать систему

Те, кто хочет обойтись минимальными затратами, занимаются вопросами подготовки самостоятельно. Остальные обращаются за помощью к специалистам, которые берут на себя решение всех вопросов, связанных с организацией и осуществлением работ.

Как грамотно выбрать насосное оборудование?

Выбирая насос для откачки канализации, необходимо обращать внимание на множество указанных в его паспорте технических характеристик. Например, параметры производительности помогут оценить время, за которое может быть опустошен резервуар со стоками

Чем этот показатель выше, тем больше агрегат сможет перекачать жидкости, но и тем больше он потребляет энергии для этого. Есть и немало иных нюансов

Например, параметры производительности помогут оценить время, за которое может быть опустошен резервуар со стоками. Чем этот показатель выше, тем больше агрегат сможет перекачать жидкости, но и тем больше он потребляет энергии для этого. Есть и немало иных нюансов.

Первый фактор – максимальный напор и высота подъема

Показатель напора определяет высоту, на которую канализационный насос сможет поднять стоки по напорной магистрали

Но здесь важно понимать, что помимо вертикального есть еще и горизонтальный участок отводной трубы. Упрощенно, чтобы рассчитать этот параметр, расстояние по горизонтали делят на десять и приплюсовывают к метражу по вертикали от насоса до края емкости

Рассчитанная цифра необходимой высоты подъема должна быть меньше указанной в паспорте канализационного насоса максимального напора на 20–25% (+)

Однако такой расчет очень упрощен, если все делать по правилам, то нужно учесть:

  • состав и температуру жидкости, а также размер примесей в ней;
  • уровень шероховатости всех труб (материал их изготовления);
  • потери давления при прохождении запорной арматуры;
  • диаметр трубопроводов;
  • атмосферное давление;
  • скорость движения стоков и многое другое.

Все это должно быть учтено в проекте канализационной системы, грамотно сделать который в состоянии только высококомпетентный инженер. Если соответствующих познаний нет, то без консультаций здесь не обойтись. Либо придется насос для откачивания канализационных стоков брать с большим запасом по мощности и напору, иначе долго он и исправно не проработает.

Второй фактор – рабочая температура

Все насосное оборудование для бытовых канализаций делится на две категории:

  1. Для холодных стоков – с рабочей температурой до 45С.
  2. Для горячих стоков – с рабочей температурой до 90С

Если в канализационную систему сливается только холодная вода, то лучше взять первый вариант, который более дешев. В большинстве случаев именно такие насосы устанавливаются в коттеджах. Фактически, кипяток в канализацию частного дома может попасть только при аварийных сбросах из системы отопления.

Третий фактор – наличие автоматики

Управлять работой канализационного насоса вручную, постоянно включая и выключая его проблематично. Необходимо будет неотлучно находиться рядом с оборудованием. Гораздо лучше если в комплекте насосной техники имеется:

  1. Поплавок – определяющий уровень стоков в накопительной емкости, чтобы запускать и отключать оборудование.
  2. Термореле – срабатывающее при критическом повышении температуры электрического двигателя, чтобы отключить его до перегрева.

Чтобы уменьшить вероятность засорения канализационного насоса с встроенным измельчителем, некоторые производители предусматривают самоочищение его режущего механизма. Это позволяет увеличить периоды работы агрегата без перебоев и остановок для обслуживания. Самопроизвольно выполняющаяся очистка гарантирует снижение вероятности перегрева электропривода.

От строения крыльчатки измельчителя напрямую зависит степень размола попадающихся в стоках отходов – у ножей она выше, нежели у режущей кромки

Четвертый фактор – электроснабжение и материал корпуса

Запитать различные модели канализационных насосов можно от однофазной и трехфазной электросети. Первый вариант дешевле и предпочтительней в условиях отечественной действительности, так при проблемах с напряжением его можно будет подключить через стабилизатор либо просто подсоединить к переносному генератору.

Для трехфазного насосного оборудования придется приобретать дополнительные пульты управления, чтобы оградить его от перекоса фаз в электрической сети. А это дополнительные деньги и сложности в подключении.

Компромиссом между стоимостью и надежностью можно считать оборудование с пластиковым корпусом, но металлическими рабочими элементами

Самыми надежными для откачки стоков канализации являются насосы, у которых и корпус и рабочая часть выполнены из металла. Это может быть чугун либо нержавеющая сталь. Пластиковые аналоги дешевле, но в условиях агрессивной среды прослужат они без ремонта меньше.

Контроль качества подключения

К подключению, согласно СНиП, выдвигается несколько основных технических требований:

  • Подключение возможно только в случае близкого размещения перепадного колодца (специальной конструкции в месте углубления трубопровода).
  • Труба слива должна подключаться к этому колодцу под определённым углом и при этом размещаться выше общего стока и находиться ниже уровня промерзания почвы.
  • Глубина закладки для центральных российских регионов составляет от 2,5 до 3 метров. На севере это 3,5, а на юге 1,5 метра.
  • Рекомендуемый уклон составляет 1-2 сантиметра на каждый погонный метр трубопровода. Если превысить величину, вода будет уходить слишком быстро, а в трубе осядут частицы грязи и жира. Малый уклон провоцирует застои в системе. И это тоже чревато засорением труб.
  • Не допускаются слишком резкие повороты в системе водостока. Если это вызвано острой необходимостью (выполнен поворот на 90 градусов), на месте изгиба устраивается смотровой колодец, через который можно быстро прочисть трубы.
  • Допустимый диаметр трубы от 15 до 25 сантиметров. Коллективная врезка осуществляется трубами размером в 25 сантиметров. От этой трубы делается разводка к отдельным домам. В месте соединения трубопровода монтируется смотровой колодец.
  • Сток монтируется с помощью раструбов. Герметичность стыков обеспечивается силиконовой смазкой.
  • В траншею помещают подушку из гравия и песка. Толщина слоя составляет от 10 до 15 сантиметров. Подушка обязательно утрамбовывается возле колодца!
  • После монтажа проверяется уклон всего трубопровода и производится обратная засыпка. Сначала высыпается песок. Затем он поливается водой для более плотного прилегания к трубам. После чего траншея засыпается грунтом.
  • Ливневые стоки разрешается подключать в общую канализацию, имея на руках разрешительные документы! Если их по какой-то причине нет, необходимо обустроить автономную систему сбора дождевых и талых вод.

Установка канализационной насосной станции

Вот наиболее распространенные правила установки канализационной насосной станции:

  • Если необходимо сделать вертикальный участок сбросного коллектора, то он делается в непосредственной близости от насосной станции. Последующие горизонтальные участки должны иметь наклон не менее 1° по отношению к вертикальной трубе. Отношение высоты вертикального участка к длине горизонтального участка напорной канализации указано в инструкции и варьируется в зависимости от диаметра труб.
  • Напорный трубопровод предпочтительно должен быть изготовлен из ПВХ или ПП труб, что даст возможность для склеивания или пайки.
  • Канализационная насосная станция должна быть установлена в отапливаемом подсобном помещении. Кроме того, помещение не должно быть подвержено подтоплению.
  • Выбор диаметра труб должен осуществляться в соответствии с инструкцией по эксплуатации. Чем больше количество источников сточных вод, тем больше должен быть диаметр труб.
  • Устройство должно быть жестко закреплено на полу с помощью кронштейна. Это необходимо для поглощения вибраций от двигателя приводного устройства.

Правила монтажа бытовых установок

            Для того,
чтобы правильно установить
канализационный насос, необходимо соблюдать требования:

  • если есть вертикальный участок трубы, то насос
    должен находиться перед ним;
  • диаметр напорных труб должен соответствовать
    объемам стоков;
  • если необходимо сделать поворот, используют
    отводы на 45°. Сразу устанавливать фитинг на 90° нельзя, это создаст условия
    для образования засоров. Рекомендуется избегать поворотов и делать максимально
    прямую трассировку;

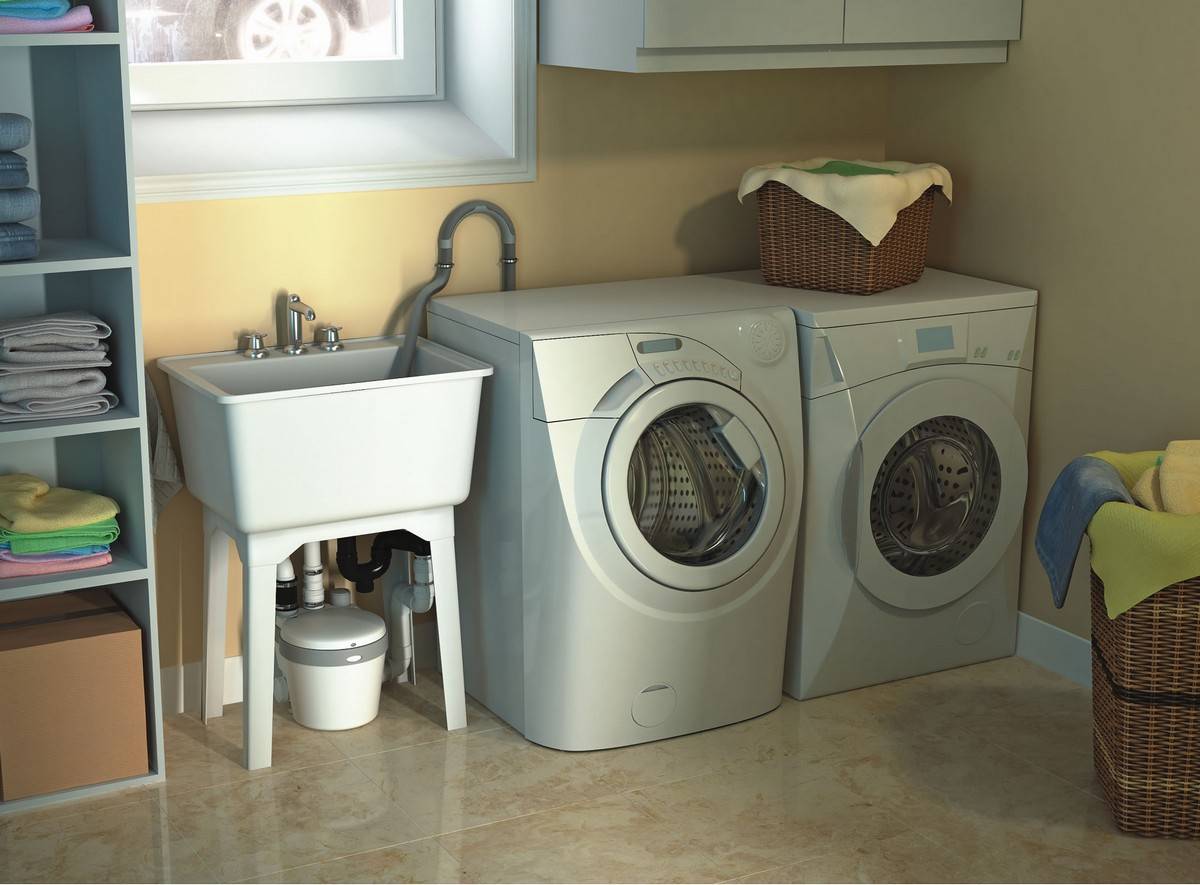

  • чаще всего напорные станции подключают к
    унитазу. Надо сразу уточнить максимальное расстояние от слива до входа,
    поскольку у некоторых моделей оно не превышает 15 см;
  • монтаж следует выполнять согласно инструкции.
    Некоторые требования могут показаться несущественными, но для сохранения
    гарантийного договора их придется соблюдать.

Крепежные элементы входят в состав комплектующих. Помещение должно быть отапливаемым. Перед подключением необходимо обеспечить собственный автомат для отключения электропитания в случае возникновения неполадок.

Правила монтажных работ

Монтаж системы водоотведения в квартире не сложен и подчиняется простым правилам:

  • Стыки и повороты выполняются только там, где это необходимо, их количество нужно свести к минимуму.
  • Обязательно соблюдать уклон – подключение к стояку должно быть ниже остальных элементов трубопровода.
  • Чтобы трубы не провисали, их необходимо фиксировать при помощи хомутов. Шаг крепления – 1 м.
  • Для монтажа использовать только гладкие трубы без нарушения целостности внутренней поверхности и неровностей в местах соединения.
  • Независимо от способа соединения труб места стыковки необходимо обезжирить.
  • Используемые для герметизации соединений прокладки и кольца должны быть мягкими и эластичными.
  • Соединение элементов трубопровода выполняется по потоку.
  • Не допускается расположение стыков внутри стен и перекрытий.
  • Унитаз подключают к стояку первым, чтобы фекальные массы не попадали в квартирную канализацию.

Что представляет собой напорная канализация

Напорная канализация – это система, в которой стоки движутся по трубам не самостоятельно, а с помощью насоса. Причем весь процесс происходит автоматически, практически без вмешательства хозяина.

Напорная канализация состоит из нескольких частей

Устройство напорной канализации:

  1. Самой главной частью системы считается канализационная пневматическая водонапорная установка – насосная станция. В ней постепенно накапливаются сточные воды, а когда они достигают достаточного уровня, насос начитает перегонять сливные воды в отстойные колодцы. В наше время весь процесс полностью автоматизирован и не требует вмешательства человека.
  2. Помимо насосной станции, система включает в себя трубопровод. Причем трубы для него должны использоваться более прочные и надежные, чем для самотечной системы. Ведь на них оказывается существенное давление.

Напорная станция – это система, которая применяется в том случае, если организация самотечной канализации невозможна. Ведь такой вариант канализации позволяет решить множество проблем.

Как устроена напорная канализация: основные узлы системы

Основным узлом системы напорной канализации является КНС (канализационная насосная станция) – именно в нее поступают все сточные воды от всех сантехнических приборов дома. Она благодаря мощному насосу обеспечивает транспортировку нечистот в точку их утилизации.

Насосная станция устроена по принципу накопительного резервуара, в котором нечистоты накапливаются до определенного уровня, по достижении которого включается насос напорной канализации и перегоняет их посредством герметичных трубопроводов (напорный коллектор канализации) в септик, центральную канализацию или сливную яму. Современная КНС работает полностью в автоматическом режиме и требует вмешательства человека только в случае выхода из строя ее оборудования.

Кроме канализационной насосной станции, в системе напорной канализации задействована сеть трубопроводов. Раньше для их прокладки использовались исключительно специальные стальные трубы для напорной канализации, сегодня их могут заменять и чугунными, и пластиковыми ПВХ трубами. Последние намного дешевле, более проще в укладке и долговечнее.

Вообще для создания подобных систем используют различные трубы – если говорить о комбинированной канализации, то герметичные трубы, предназначенные для работы под давлением, применяются исключительно после КНС. Сбор нечистот в саму канализационную станцию по возможности осуществляется посредством стандартных канализационных ПВХ труб. Исключение составляют только те участки канализации, которые осуществляют подъем сточных вод с подвальных этажей.

Трубы для напорной канализации

Для подъема сточных вод с нижних этажей применяются так называемые мини канализационные станции. Другое их название – сололифт. Их монтируют непосредственно на выходе унитаза – кроме задач транспортировки нечистот, на них также возлагается обязанность перемалывать их, так как дальнейшая их транспортировка осуществляется по трубам малого диаметра. Также к этим мини канализационным станциям системой обычных труб с раструбами подсоединяются и все остальные сантехнические приборы, находящиеся в этом же санузле.

В общем, такая комбинированная система может представлять собой довольно сложную и разветвленную систему трубопроводов, которая предусматривает использование не менее продвинутого оборудования. Например, достаточно часто в подобных системах применяется специальный обратный клапан для напорной канализации, который не позволяет нечистотам возвращаться вниз после выключения насоса.

Монтаж напорной канализации

Плюсы напорной канализации

У каждой канализационной системы есть свои преимущества. К достоинствам напорной канализации можно отнести следующие:

  1. можно использовать длинный трубопровод из труб небольшого диаметра;
  2. экономия на установке и обслуживании системы – очистная станция заменяется насосом;
  3. скорость монтажа, нет необходимости в большом количестве земляных работ, связанных с установкой оборудования;
  4. нет риска в образовании засоров – насосы снабжены измельчителями, поэтому риск засорения трубы минимален;
  5. использование более прочных труб и специальных установок увеличивает срок эксплуатации системы.

Копка траншеи

Ширины траншеи должно хватать для размещения труб. Диаметр наружной трубы должен быть больше диаметра внутренней, и обычно составляет 150-225 мм. Когда подключаются несколько семей, отводы к дворам делают из 150 мм труб, а для общей врезки используется 250 мм труба, и в местах ввода в каждом дворе оборудуют еще по одному ревизионному колодцу.

На утрамбованное дно траншеи насыпают подушку из песка или гравийную толщиной 10-25 см, на нее укладывают трубу раструбом вниз от уклона. Покрывают специальной смазкой гладкий край и кольцо раструба, и вставляют их друг в друга.

Когда все трубы состыкованы, проверяют угол наклона и засыпают их песком с таким расчетом, чтобы над деталями был слой не меньше 5-10 см. Затем проливают песок водой для его уплотнения, тогда он станет надежной защитой от давления грунта и камней.

Осталось засыпать траншею грунтом и вызвать работника специализированной компании для подключения к общей сети. Это единственный вид работ, который не разрешается выполнять самому. После этого ваша задача – уведомить Водоканал о готовности своей ветки к запуску и заключить договор об обслуживании.

Виды канализационных систем в частных домах

Внешнюю уличную часть канализации загородного дома можно устроить в виде:

  • герметичного бака-накопителя;
  • септика (с одной либо несколькими камерами);
  • септика с инфильтратором;
  • биостанции с аэробной очисткой.

Плюс еще есть выгребные ямы, но их использовать стоит только на дачах при малых объемах стоков. Для обустройства канализации в коттедже с постоянным проживанием двух-трех человек следует выбирать только полноценный септик. Причем в одних случаях идеальным выбором будет простой накопитель, а в других – станция очисти с аэробными микроорганизмами.

Прежде чем покупать ту или иную модель, необходимо все тщательно взвесить

Здесь важно и количество проживающих в доме, и величина сточных вод в кубометрах за сутки, и характеристики грунтов на придомовом участке

Накопительный бак, герметическая емкость

Накопительный бак принято выбирать при высоком уровне грунтовых вод (УГВ). Этой герметичной емкости не страшны дожди и паводки, нечистоты из нее наружу выйдут только в крайней ситуации. Делать такой накопитель лучше всего из бетонных колец или железной цистерны. Выходит недорого и быстро. Единственный недостаток этого варианта канализации – постоянные траты на вызов ассенизаторской машины раз в две–три недели для откачки стоков.

Монтаж канализационного накопительного бака

Однокамерный септик

Однокамерный септик является немного усовершенствованным классическим выгребом в виде колодца с дренажным дном. Очищение стоков в нем происходит за счет прохождения вод из внутренней канализации частного дома через несколько слоев щебня и песка. Вызывать ассенизаторов здесь не надо, но чистить и промывать щебеночно-песчаный дренаж дважды в год придется. Подобный вариант сделать по деньгам выходит недорого, но он сможет справиться только с небольшим объемом сточных масс (подходит лишь для семей в пару человек).

Чем отличается однокамерный и двухкамерный септик

Двухкамерный септик с переливными колодцами-отстойниками

Септик с двумя или тремя камерами – это конструкция из нескольких переливных колодцев. Первый (и второй для отстоя, если он есть) делается герметичным, а последний наоборот идет с дренажом на дне. Такая канализация способна очистить достаточно большие объемы стоков из частного дома и не требует к себе особого внимания. Однако если грунтовые воды высоко расположены, то от подобного септического сооружения придется отказаться.

Устройство двухкамерного септика

Септик с полем фильтрации

Если УГВ высок, а коттедж крупный, то для очистки стоков канализации можно смонтировать септик-накопитель с фильтрационным полем или инфильтратором. В этом случае дренаж воды в почву происходит также через песчано-гравийный фильтр. Однако здесь он расположен не на дне узкого вертикального колодца, а на располагаемом подальше от фундамента дома “поле” в виде дренажных труб или большой по площади инфильтрационной конструкции.

Варианты устройства фильтрационного поля

Септик с биофильтром

Анаэробный септик с биофильтром по деньгам обойдется дороже перечисленных выше вариантов. Однако он более эффективен и производителен. Плюс воду после очистки в нем можно использовать для полива огорода или мытья машины. Делается такая станция на заводе из пластика либо стеклопластика и внутри разбита на отсеки. Стоки постепенно перетекают в ней через несколько камер, в одной из которых есть специальные поедающие органику бактерии. Результат – очищенная на 90–95% вода на выходе.

Устройство септика с биофильтром

Септик с принудительной подачей воздуха

Аэробный септик (станция активной биоочистки) – это максимум по производительности и эффективности, что есть среди автономных систем канализации для частного дома. Очищение стоков здесь осуществляется микроорганизмами-аэробами, которым нужна постоянная подкачка кислорода. Делается это при помощи электрического насоса, такой септик энергозависим. Но зато скорость “поедания” бактериями органики получается высокой, а степень очистки колеблется в районе 98–99%. Серьезный минус – дороговизна станции.

Устройство и принцип работы септика с принудительной вентиляцией

Обустройство канализации в бане своими руками: пошаговое руководство

Как и в случае с жилым зданием, канализация бани включает внутреннюю и внешнюю системы. Даже если в сооружении обустроена сухая парилка, потребуется отвод жидкости из душа. Система сбора воды зависит от того, каким образом монтируются полы. Схема канализации заносится в проект бани еще на этапе разработки и закладывается в начальной стадии строительства еще до того, как обустраиваются полы.

Если предполагается монтаж деревянных полов из досок, то элементы могут укладываться вплотную или с небольшими зазорами. Если покрытие устанавливается плотно, полы формируются с уклоном от одной стены к другой. Далее, следует найти самую нижнюю точку у стены и оставить в этом месте щель, где будет впоследствии установлен желоб (тоже с уклоном). В самой нижней точке его размещения выполняется соединение с канализационной выводящей стоки трубой.

Если деревянный настил будет делаться со щелями, между досками нужно оставить небольшие зазоры (5 мм). Под полом делается бетонное основание с уклоном к центральной части помещения. В этой зоне будет монтироваться желоб и канализационная труба. Вместо основы из бетона можно поверх утепленного пола уложить металлические поддоны под деревянным настилом. Если полы наливные или кафельные, в нижней точке уклона выполняется монтаж водоприемного трапа, который отводит стоки в трубу.

Использование септиков для стоков из бани

Пошаговое руководство по строительству канализации в бане своими руками

Для монтажа канализационных труб нужно сформировать канавы с уклоном 2 см на 1 м. Их глубина – 50-60 см. На дне этих траншей следует сделать подушку. Для этого насыпается слой песка толщиной 15 см и тщательно утрамбовывается. При этом не стоит забывать об уклоне.

Далее, выполняется монтаж канализационной магистрали. Полипропиленовые трубы диаметром 100 мм укладываются в траншеи. При необходимости обустраивается канализационный стояк. Его нужно зафиксировать на стене с помощью хомутов. Обязательно следует организовать вентиляцию. Когда система готова, выполняется монтаж напольного покрытия одним из рассмотренных ранее способов.

По завершении всех работ предусмотренные проектом трапы и решетки подсоединяются к системе в установленных местах. В зоне, где водоприемник соединяется с выводящей трубой желательно установить сифон. Он будет препятствовать проникновению запахов из канализации обратно в помещение. Чаще всего трапы комплектуются встроенными гидрозатворами.

Канализационные трубы в бане

В продаже можно найти желоба, изготовленные из асбестоцемента, пластика или чугуна. Не рекомендуется использовать изделия из древесины и стали, т.к. они быстро разрушаются под влиянием влаги. Минимально допустимый диаметр желоба составляет 5 см. Если проектом предусмотрено наличие унитаза или другого санитарного оборудования, выполняется его установка и подключение. На этом работы по организации внутренней канализации заканчиваются. Внешняя система выполняется способом, описанным ранее, и может представлять собой септик или дренажный колодец.

Строительство канализации в частном доме: схема вентиляции в бане

Воздухообмен в бане может быть организован различными способами. Каждый из них имеет свои особенности и преимущества. Изучив специфику каждого метода, можно подобрать самый лучший вариант для бани.

Первый способ предполагает создание отверстия, предназначенного для подачи свежего воздуха. Его следует расположить за печью-каменкой на высоте 0,5 м от уровня пола. Отработанный воздух будет выводиться через отверстие с противоположной стороны. Его необходимо разместить на высоте 0,3 м от пола. Чтобы усилить перемещение воздушных потоков на выходном отверстии нужно установить вытяжной вентилятор. Все отверстия закрываются решетками.

Схема канализации для туалета в бане с септиком и вентиляцией

Второй способ подразумевает размещение обоих отверстий в одной плоскости. В этом случае работы будут затрагивать стену противоположную той, где находится печь. Втяжной канал размещается на высоте 0,3 м от уровня пола, на аналогичном расстоянии от потолка нужно выполнить вытяжное отверстие и установить в нем вентилятор. Каналы закрываются решетками.

Третий метод подходит для напольных покрытий, где доски уложены с зазорами для отвода жидкости. Входное отверстие делается на высоте 0,3 м от пола на стене за печкой. В этом случае не потребуется монтаж выходного канала, поскольку отработанный воздух будет выходить через щели между досками.
