Примыкание кровли к вентиляционной шахте: обустройство прохода узла вентиляции через кровлю

Рекомендации по выбору проходки

Выбор узла прохода осуществляется в зависимости от типа воздуховодов, используемых при монтаже вытяжной вентиляции.

По форме они бывают:

• квадратными;
• круглыми;
• овальными;
• прямоугольными.

Модели отличаются и по размеру сечения. Для обеспечения гидроизоляции приспособления оснащаются присоединительными площадками, которые монтируются до того, как накрыта кровля. К примеру, при монтаже узла прохода на крыше из металлочерепицы обязательно используется фольгированная бумага, производится заливка всех отверстий герметиком.

При выборе узла прохода стоит останавливаться на изделиях отечественного производителя, а также на импортных моделях, адаптированных для использования в климатических условиях вашего региона.

Выбор узла прохода осуществляется на стадии проектирования в соответствии с требованиями конструкции вытяжной системы вентиляции, особенностями ее эксплуатации

Отдельные модели оснащаются утепленными клапанами, исключающими вероятность обледенения. Это обеспечивает бесперебойную работу автоматики в период сильных морозов.

В качестве профилактики узел прохода должен регулярно осматриваться, чтобы не допустить:

• наличие механического мусора внутри клапана;
• затруднение вращения подвижных элементов;
• отсутствие зазора между клапаном и корпусом, расстояние между ними менее 2 мм;
• нарушение целостности уплотнителей, накладок;
• появление трещин, прочих механических повреждений во внутренней, наружной части.

При наличии перечисленных выше нарушений узел прохода подлежит замене.

Также при выборе узла прохода важно отличать приспособления для вытяжной вентиляции от устройств для дымоходов. Вентиляционная система используется для сброса отработанных воздушных масс, а вот через дымоход выводятся раскаленные продукты сгорания, поэтому такой узел прохода нуждается в дополнительной огнезащите

Устранение протечки кровли из ондулина

Существует две принципиальные причины, по которым течет крыша, покрытая Ондулином:

· неправильный монтаж;

· повреждения, полученные за время эксплуатации.

При определении причины, почему течет крыша из Ондулина, следует руководствоваться простым правилом:

· Кровля потекла в первый-второй год. Причина течи – некачественный монтаж;· Кровля потекла через 5-7 лет. Причина – старение материалов и повреждение узлов.

В первом случае производится комплексный ремонт, связанный с переделкой проблемных узлов и перекладкой отдельных участков. Во втором – требуется заменить или отремонтировать поврежденные элементы кровли.

Производитель предоставляет гарантию на водонепроницаемость сроком 15 лет. В течении этого времени листы Ондулина не будут пропускать влагу. Однако на протяжении гарантийного срока могут возникать течи в проблемных местах: на стыках, в узлах конька и ендовы, примыкания дымохода.

Далее рассмотрим, какие протечки могут появиться на кровле из ондулина.

Ошибки монтажа, которые приводят к протечкам

Технология монтажа ондулина довольно проста. Кровельщики говорят: «Материал многое прощает». Однако нередко встречаются следующие ошибки:

Малый уклон кровли

Течи образуются на стыках. Зимой на крыше скапливается много снега, под весом которого листы деформируются;

Ондулин деформируется от снеговой нагрузки. Вода просачивается в стыки

Недостаточный перехват листов

В местах стыков листов просачивается вода, особенно, в зимнее время;

Перехват листов настолько мал, что кровля «расползается» и «трещит по швам»

Неправильное устройство конька

В проушины попадает снег и вода. Причина в неправильной установке коньковой накладки или отсутствии уплотнения – коньковой вставки;

Через щели к коньке надуло снега в подкровельное пространство

Неправильное устройство ендовы и внутреннего излома

Причина протечки – узел негерметичен, неправильно установлен ендовный элемент;

В месте внутреннего излома скат кровли имеет обратный уклон

Старение Ондулина, повреждения кровли. Характерные протечки

Старение Ондулина происходит из-за разрушения защитно-декоративного слоя и изменения свойств битумной пропитки. Со временем битум становится хрупким, листы покрываются микротрещинами. Далее происходит повреждение целлюлозной основы и полное разрушение Ондулина.

Перечислим, какие протечки могут возникнуть, если Ондулин постарел:

· Дыры, повреждения от града. Теряя прочность и становясь хрупким, лист Ондулина может быть пробит крупным градом. Также при наличии вышестоящих скатов кровлю могут повредить падающие сосульки;

Крупный град пробил постаревший Ондулин

· трещины. Возникают из-за деформации обрешетки, воздействия чрезмерной снеговой нагрузки;

Теряя прочность, листы рвутся под действием нагрузок и деформаций

· течи в местах крепления. Со временем разрушаются уплотнительные прокладки, ржавеют и разрушаются гвозди;

Крепления пришли в негодность. Производились попытки герметизировать стык листов

· течи в узлах и стыках. Проявляются характерные проблемы узлов ондулиновой кровли, перечисленные выше.

Даже с расстояния видно, что коньковый узел поврежден

Ремонт кровли из ондулина

После обследования кровли определяется перечень необходимых работ, который может включать в себя:

· полную или частичную замену кровельного полотна в зависимости от состояния Ондулина.

Установлена заплатка в проблемном месте

· замену элементов коньков и ендов, капельников и щипцов, установку коньковой вставки;

Полностью переделан коньковый узел. Установлена уплотнительная вставка

· ремонт стыков;

Заменен верхний лист. Применены саморезы с уплотнением

· ремонт проблемных узлов примыкания.

В месте прохода трубы через кровлю установлена специальная уплотняющая манжета

Специалисты компании «Важный Дом» произведут обследование и установят, почему течет крыша из Ондулина, составят перечень необходимых работ. Своевременное проведение ремонта продлит срок эксплуатации ондулиновой кровли.

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

• воздушного обмена в мансардном или чердачном помещении дома;
• монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
• подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

• угол ската крыши;
• вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
• тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

• не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
• конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
• для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
• в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Пропускная способность и необходимая длина трубы вентиляционного канала

Для создания правильного микроклимата в доме в нем должна быть оборудована оптимальная система циркуляции воздушных потоков. Ее эффективная работа обеспечивается путем правильных расчетов диаметра и длины трубы, с помощью которой будет осуществляться выход вентиляции на крышу. В зависимости от типа вентиляционной системы дома эти расчеты могут выполняться различными способами. Неверно высчитанная высота трубы над кровлей способствует образованию в помещении дефицита кислорода и увеличению влажности. При наличии погрешности в проектировании вытяжки, на мебели и стенах легко может появиться плесень, а на окнах постоянно будет испарина.

В большинстве случаев жилые дома имеют естественную циркуляцию воздушных потоков. Приток воздуха с улицы происходит через специальный клапан или окно, отток обеспечивает узел прохода через кровлю вентиляции. В связи с охлаждением скорость движения воздуха способна снижаться.

Важно! Вентканал может располагаться внутри стены либо быть приставным. Во внешней стене подобные конструкции не обустраиваются, потому что в этом случае есть вероятность образования конденсата, из-за чего сооружение повредится

По действующим СНиП, количество притекающего в комнату воздуха должно иметь следующие значения:

• 3 м³ на один квадратный метр вентилируемой площади в час – для жилых зданий. Данный объем не зависит от находящегося количества людей в помещении. По санитарным нормам временно пребывающим в здании людям хватает 20 м³ приточного воздуха в час, а постоянным жильцам необходимо 60 м³;
• Не менее 180 м³ воздуха в час – для подсобных помещений.

Для вычисления диаметра вентиляционной трубы пользуются системой, имеющей лишь естественный воздушный приток, установку принудительных устройств для обеспечения циркуляции воздуха не рассматривают. Самый простой способ расчета – соотношение сечения отверстия вентканала к площади комнаты. На 1 м² для жилого помещения нужно 5,4 м² сечения канала, для подсобного требуется 17,6 м², но для получения более точных цифр следует проводить расчеты посложнее.

Рекомендуем к прочтению:Проход трубы через крышу и ее высота относительно конька

Все присутствующие в здании вентиляционные каналы, где движется выходящий на улицу через трубу воздух, подведены к вентиляционной трубе, осуществляющей вывод вентиляции на крышу. Для расчета высоты данной трубы, необходимо знать ее диаметр и оперировать специальной таблицей.

В ячейках указаны значения сечений воздуховода. Левый столбик в таблице содержит ширину труб, а в верхней строке обозначена высота труб в соответствии с определенным диаметром в миллиметрах.

При этом также нужно учитывать следующие стандарты СНиП:

• При расположении воздуховода от конька не более чем в полутора метрах, по высоте он не должен превышать полметра. При расположении трубы на расстоянии от конька на 1,5 — 3 метра, возводить ее ниже конька не стоит.
• Если дымоход и вентиляционная труба находятся рядом, высота их должна быть одинаковой. При нарушении данного правила от отопительного элемента может проникать в помещение дым.
• На плоских крышах высота трубы не должна быть меньше полуметра.

При выборе вентиляционной трубы и ее местоположения на крыше также стоит учитывать фактор устойчивости к ветру. Для расчета естественной вентиляции можно пользоваться специальными программами, что значительно упростит дело. Для этого необходимо определить нужное количество воздуха, поступающего в помещение. Данными программами рассчитываются и такие параметры, как:

• Форма трубы воздуховода;
• Образующееся при движении воздуха сопротивление;
• Средняя температура в помещении и на улице;
• Степень шероховатости внутренних стенок воздуховода.

Таким образом быстро и просто высчитывается высота вентиляционной трубы над крышей для обеспечения в заданных условиях наилучшего движения воздуха.

Рекомендуем к прочтению:Как сделать проход трубы дымохода через крышу из металлочерепицы?

Требования к монтажу

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

• не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
• конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
• для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
• в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Организация вентиляции подкровельного пространства

3.1

Советы специалистов

Смонтировать самостоятельно выход вентиляции на крышу не очень сложно. Нужно иметь требуемые материалы и инструменты, а установку производить с учетом предварительно продуманного проекта и соблюдать определенные этапы.

Желательно, чтобы труба находилась четко над внутренним стояком шахты вентиляции. Если это по определенной причине выполнить не получается, лучше всего воспользоваться гибкой гофрированной трубой для подсоединения к узлам.

Высота трубы, которая находится над крышей, определяется в СНиП:

1. 1. На плоской крыше размер трубы нужно выбирать учитывая ее диаметр, но не более 0,5 метра.
2. 2. Во время монтажа выхода вентиляции около дымохода его размер обязан равняться ему.
3. 3. При большой удаленности узла от конька кровли (более 4 м) нужно начертить воображаемую линию от верха кровли вдоль крыши вниз. Верх трубы обязан находиться на условной линии пересечения горизонта и конька.
4. 4. Для скатной крыши немаловажен показатель удаленности вентиляционного выхода от конька: если труба находится дальше, чем на 60 см, то ее размер обязан составлять более полуметра.

3.2

Дополнительное оборудование

Для улучшения эффективности вентиляционной системы на кровле дополнительно могут устанавливаться различные элементы. Они требуются для создания участка пониженного давления, а также для защиты от атмосферных осадков:

1. 1. Дефлекторы — это устройства, которые разряжают воздух на внешней части трубы благодаря действию ветра. За счет них создается зона пониженного давления, повышающая тягу.
2. 2. Аэраторы — требуются для повышения воздушной циркуляции между наружным покрытием и теплоизоляционным слоем крыши.
3. 3. Капельники — металлические или пластмассовые насадки, которые устанавливаются для защиты от проникновения дождевой воды в трубы.

Обустройство узла прохода для дыма

Схема устройства примыкания дымохода к рыше.

В большинстве случаев дымовой канал вентиляции в условиях одно- или двускатной кровли размещается с учетом минимального расстояния до крышного конька. При этом основной участок дымохода нужно обустраивать под крышей. Это позволит снизить до минимума вероятность появления влажности на его внутреннем покрытии. Вместе с тем некоторые эксперты рекомендуют осуществлять монтаж дымового канала непосредственно через конек кровли.

Если дымовой канал монтируется прямо на крышном скате, есть вероятность образования снежных отложений на его поверхности. Это может привести к протеканию дымохода. В случае монтажа дымохода через крышной конек приходится частично разрушить стропильные ряды. По этой причине обычно перерабатывают устройство стропил, но при этом невозможно будет разместить под крышей мансардное помещение. Однако этот вид обустройства дымового канала имеет свои плюсы, к которым относится удобство при установке и решение проблемы с образованием снежных отложений.

Устройство противопожарной системы нужно производить в процессе монтажа узла прохода вентиляции через деревянную поверхность и крышу. При обустройстве этой системы необходимо обеспечить надлежащую защиту и перекрывание в случае нежелательного пожара, который может быть спровоцирован чрезмерным разогревом трубы.

Схема узла прохода с утепленным клапаном.

Дымоход потребуется перекрыть особым зонтом, это нужно для исключения риска проникновения холодного воздуха и влаги в дымовой канал. Не рекомендуется размещать вентиляционную систему дымохода в крышной ендове, поскольку это повышает вероятность разгерметизации кровельных швов и покрытия трубы. Кроме того, там будут собираться снежные отложения и повысится риск образования льда.

Если воздухообмен планируется под крышей скатного типа, потребуется возвести древесные стропильные ряды, а они имеют свойство быстрого возгорания. По этой причине необходимо обустраивать специальные проемы между стропилами и вентиляцией, которые производятся согласно нормам СНиП. В процессе проведения системы воздухообмена через теплоизолированные слои крыши нужно применять тип конструкции, который призван обезопасить разогреваемую трубу от возможных материалов с повышенной степенью возгорания. Для этого потребуется обустроить узел прямоугольного типа, который имеет вид ящика. Его необходимо заполнить любым не горящим материалом, например, стекловатой. На рисунке отображен узел прохода с теплоизоляционным клапаном.

Как обустроить вентиляционный выход для металлочерепицы

Чтобы обеспечить выход скопившегося воздуха вместе с влагой из-под кровли, необходимо осуществлять постоянный приток свежего воздуха с улицы. Благодаря устройству подобной циркуляции выполняются следующие задачи :

• Происходит охлаждение поверхности металлочерепицы. В результате этого на ней снег не подтаивает, и не образуется наледь, а на карнизах не будет сосулек.
• В жаркое время года подкровельное пространство и кровля не перегреваются.

Учитывая, что пар имеет высокую проникающую способность, между кровлей и утеплителем следует предусмотреть создание вентиляционного зазора (обычно он равен 50 мм).

Для того чтобы пространство вентилировалось естественным образом, используются вентиляционные выходы, состоящие из металлической трубы, которая помещается в пластиковый кожух и изолируется полиуретаном. Колпак-дефлектор устанавливается вверху трубы для защиты от попадания внутрь нее атмосферных осадков. Конструктивно дефлектор устроен таким образом, что может усиливать тягу воздуха.

Система естественной вентиляции будет эффективной только в том случае, если вентиляционные выходы размещаются строго в установленном порядке с учетом особенностей конструктивных особенностей крыши и направления, преобладающих в этой местности ветров. В противном случае может наблюдаться обратный эффект, когда воздух будет затягиваться внутрь помещения.

Одним из главных технологических вопросов при монтаже вентиляционного выхода является обеспечение герметичности примыкания его к кровельному покрытию. Реализовать эту задачу можно применяя уплотнения внутренние, наружные и проходной элемент для металлочерепицы. В этом качестве могут использоваться различные вентиляционные и канализационные трубы, антенные проходки и прочие. Когда монтируются вентиляционные выходы и вентиляторы, также используют кровельные проходки. Они помогают достичь необходимого уровня герметичности на любом виде кровли.

Нужно ли утеплять вентиляционный выход?

Вопрос о необходимости утепления вентиляции и в частности ее выхода на крышу достаточно часто задается самостоятельными застройщиками. Ответ на него однозначный: утепление должно быть обязательно!

Если не уделить утеплению должного внимания, то в морозы можно остаться без вентиляции

Выход вентиляции находится на улице и подвергается воздействию отрицательных температур, а ветер только ускоряет процесс охлаждения. Замерзнув, стенки вентиляционного канала начинают охлаждать проходящий по нему теплый воздух из помещения. В итоге значительно уменьшается сила тяги.

При этом создаются два отрицательных явления:

• Если теплый воздух из помещения идет вверх, стремясь выйти на улицу, то охладившись от стенок он вновь начинает опускаться вниз, создавая противотягу и завихрения, препятствуя нормальной работе вентиляции;
• Удаляемый из помещений теплый воздух содержит испарения от жизнедеятельности человека. Соприкасаясь с холодными стенками вентканала, эта влага превращается в росу и каплями начинает стекать по вентканалу обратно, создавая прекрасные условия для развития плесневых грибков.

В сильные холода сконденсировавшаяся влага не успевает стечь внутрь и замерзает на самом выходе. Отверстие вентиляционного выхода уменьшается и может полностью перемерзнуть.

Для исключения этих проблем вентиляционный выход должен быть достаточно утеплен. Самый простой способ – это применение вентиляционных выходов заводского изготовления. Производитель делает конструкцию двухстенной и закладывает в нее утеплитель.

Если выход устроен обычными вентиляционными пластиковыми или металлическими трубами, то их можно утеплить самостоятельно. Лучше всего для этих целей подходит трубчатый утеплитель из вспененного полиэтилена (применяется для утепления труб канализации, воды и отопления), рулонный изолон или подобный материал.

Он удобно наносится простым оборачиванием в несколько слоев и фиксируется армированным скотчем. Полиэтилен и изолон не боятся воды и солнечных лучей, а птицы и насекомые не проявляют к ним интерес.

Применять фольгированный утеплитель необязательно: он стоит значительно дороже, а эффект от металлического слоя вряд ли будет заметен. Главное выполнить достаточную толщину утеплителя, которую рекомендуется делать не менее 30 мм.

Закрепляя на трубе рулонный утеплитель хорошо проклеивайте все стыки скотчем. Теплоизоляция, выполненная в виде скорлупы для труб хорошо держится без дополнительных ухищрений

Также для утепления вентиляционного выхода подойдет минеральная вата. Однако поверх нее придется сделать защитный чехол из прочного материала (стеклохолст, оцинкованный или пластиковый лист и т.п.) для защиты от ветра, осадков и птиц. Наиболее удобна для таких целей минеральная вата в рулонах: она просто оборачивается вокруг трубы.

Кроме того, если обдумываете, как же лучше закрепить вентиляционную трубу на крыше и заодно ее сразу утеплить, отлично подойдут элементы сэндвич дымоходов. Они просты в монтаже и снабжены утеплителем, установленным в заводских условиях.

Используя такую трубу, вы избавите себя от проблем с нанесением теплоизоляции и защитой ее от внешних воздействий

Кроме того, дымоходы имеют стандартные проходные узлы, обеспечивающие герметичное соединение, а также стандартные дефлекторы и зонтики для защиты от осадков и ветра.

Еще одним плюсом применения дымоходов для изготовления вентиляционных выходов является возможность соединения их хомутами под растяжки для последующего надежного крепления. А срок службы труб дымохода из нержавеющей стали в роли вентканала практически не ограничен.

УП с регулируемым клапаном

В отличие от УП, монтируемых в железобетонных стаканах, и крепящихся анкерами, на крыше с металлической конструкцией стаканы должны быть металлическими. Кровельная проходка для вывода стандартных вентиляционных каналов, как правило, имеет прямоугольный УП. В случаях, когда здания имеют большие площади кровли и профнастила, места расположения вывода вентиляции должны быть рассчитаны на стадии создания проекта.

Узел прохода с регулируемыми клапанами, служащий аэратором, также устанавливается в стаканах, и расчет следует проводить с учетом следующих параметров:

• Угол наклона фальцевой крыши.
• Дистанция от места установки до конька.
• Толщина кровли и профнастил.
• Материал изготовления кровли.
• Параметры подкровельных помещений.

Такие механизмы работают как хорошие аэраторы и зачастую имеют ручное управление, а переключатель режимов имеет два положения – «закрыто», «открыто». Конструкция подобного УП включает в себя следующие элементы:

• портяное полотно;
• трос управления;
• противовесы;
• управляющий сектор.

Откуда берётся влага?

Многие люди задаются вопросом о том, откуда в почти герметичной системе может образоваться влажность. Это связано с тем, что в воздушных массах всегда присутствует небольшой процент влаги. Если наблюдается повышенная влажность, которая возникает при туманах, дожде либо в разогретых помещениях, число влаги заметно повышается.

Некоторое количество влаги способно проникнуть через паробарьер, пенобетонную или кирпичную кладку. Сделать между слоями вакуум почти невозможно. Водяные пары из-за влияния температурных перепадов будут оседать на охлажденной поверхности и проникать в материал для утепления. Из-за данных процессов конструкция из древесины начинает разрушаться, поэтому кровельная вентиляция должна качественно обустраиваться, чтобы минимизировать ущерб.

Как происходит монтаж вентиляции?

Естественно, что установка выходов подразумевает просверливание дырок в кровле. Но без должного ухода они могут превратиться в настоящие дыры, которые позже станут причиной протекания крыши. Чтобы исключить вероятность протечки крыши, нужно приобрести специальные проходные элементы для металлочерепицы. подходящие по цвету к общему оформлению.

Установка вентиляционных труб на крыше для металлочерепицы включает в себя несколько важных моментов:

• На каждые 60 квадратных метров должен приходиться один выход точечной вентиляции.
• Расстояние от конька до элемента точечной вентиляции должно быть меньше 60 см.
• Сложность структуры крыши увеличивает количество выходных элементов.
• При установке элемента должен использоваться шаблон ,который обычно прилагается с комплектом поставки.
• Отверстия на металлочерепице должны располагаться на одной намеченной линии.
• С помощью шурупов следует прикрепить уплотнительное резиновое кольцо, а затем нанести герметик из силикона.
• На место устанавливается проходной элемент, после чего штырьки элемента соединяются с петлями уплотнителя.
• Вся эта конструкция закрепляется на кровле при помощи шурупов, входящих в комплект поставки.
• Со стороны чердака для слоя гидроизоляции прибивается уплотнитель. Если вентиляционные трубы на крышу проходят через слой теплоизоляции, это место следует дополнительно заделать силиконовыми герметиками и другими уплотнителями.

Чтобы установить вентилятор на крышу, не понадобится сильно выкладываться в материальном отношении (подробнее: «Крышный вентилятор и его разновидности «). Обычная вентиляционная труба на крыше добавит вам не более 5% от стоимости кровли, но именно она поможет сохранить драгоценное время и нервы во время дальнейшего использования здания. Поломки, которые могут возникнуть при неправильной установке вентиляции, очень дороги для исправления.

Поэтому важно обращать внимание даже на такие детали, как высота вентиляционной трубы над крышей, чтобы в дальнейшем вы могли об этом не беспокоиться (читайте: «Высота трубы над крышей «). Использование качественных материалов для вентиляции и соблюдение всех правил монтажа вентиляции сведёт шансы возникновения проблем к нулю. Запомните: никогда не стоит экономить на установке любых систем в доме! Все работы должны выполняться качественно и согласно инструкции, тогда ваш дом сможет стать «вашей крепостью»

Запомните: никогда не стоит экономить на установке любых систем в доме! Все работы должны выполняться качественно и согласно инструкции, тогда ваш дом сможет стать «вашей крепостью».

Как делается узел проходки для дымохода

Кровельная проходка дымохода.

Как правило, кровельная проходка дымохода при скатных крышах производится на как можно меньшем расстоянии от конька кровли. В таком случае большая часть трубы должна находиться под кровлей. Это исключит риск образования конденсата. Однако специалисты в этом вопросе расходятся во мнениях. Другой вариант устройства подразумевает, что трубы устанавливаются через конек.

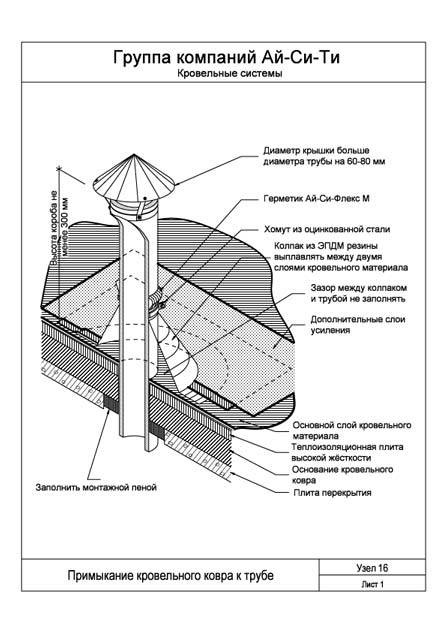

Узлы прохода дымоходов.

Когда строительство дымохода осуществляется на скате кровли, то существует риск образования вверху дымохода снежного кармана, что повлечет за собой протечку. Если устройство проходки делается через конек, то целостность стропильной системы нарушается. Поэтому дополнительно устраивают еще систему стропил, а это препятствует строительству мансарды. Однако такой вариант имеет свои преимущества, а именно простоту монтажа и отсутствие снежных карманов.

Проведение противопожарных мероприятий необходимо при строительстве узлов прохода трубы через деревянное покрытие и кровлю. Проводится защита кровли и непосредственно перекрытия от возможного возгорания из-за нагрева трубы. Это защита самого перекрытия и кровли от возгорания в результате нагрева трубы.

На дымоходы рекомендуют ставить специальные зонтики, для того чтобы исключить попадание в дымовую трубу дождевой воды и ветра. Узел прохода дымовой трубы не следует устанавливать в ендове, потому как это воспрепятствует герметизации стыков кровли и фартука трубы. Помимо этого, в этом месте стопроцентно образуется наледь и снежные карманы.

При скатной кровле необходимо строительство деревянной стропильной системы, которая будет иметь повышенную степень горения. Поэтому устраивать зазоры между деревянными элементами и трубой необходимо согласно регламенту СНиП. Когда трубы проходят через слои утепленной кровли, то следует использовать конструкцию, предохраняющую от соприкосновения с горячей трубой горючих материалов. Зачастую делается прямоугольный узел прохода в этом месте. Выглядит он в виде короба, заполненного стекловатой либо каким-то другим негорючим материалом.

Узел прохода с утепленнyм клапаном.
