Принудительная вентиляция в погребе: правила и схемы обустройства

Материалы

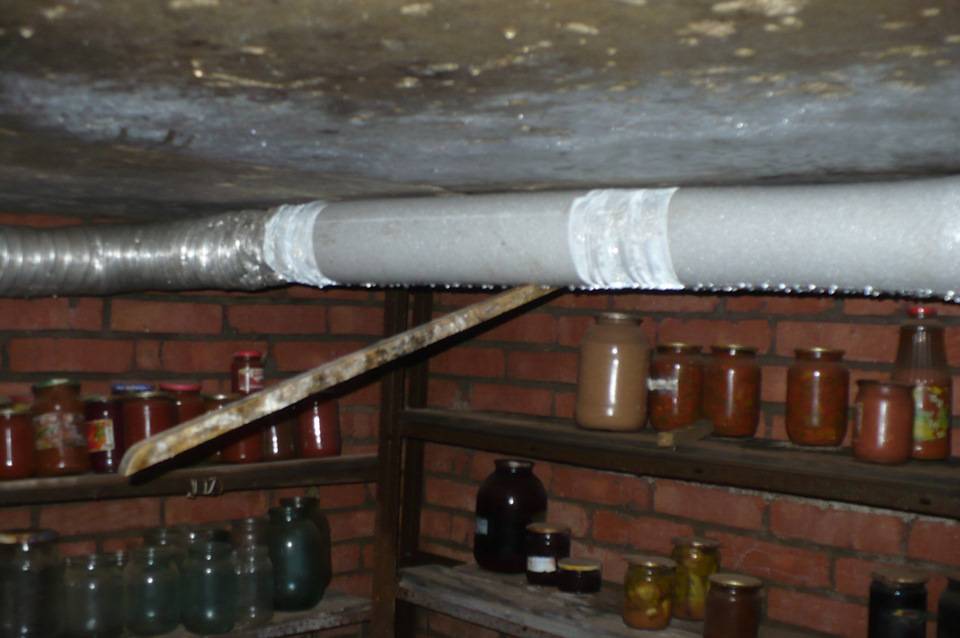

Чаще всего используются вентиляционные каналы из полиэтилена или асбоцемента. Оба эти материала отличаются прочностью, долгим сроком службы, устойчивостью к воздействию атмосферных явлений.

Пластиковые трубы легко монтируются, устройство вентиляции с ними окажется простым. Главное, качественно их соединить.

Металлические поверхности будут подвергаться постоянному воздействию влаги, корродировать. Поэтому использование металлических вентканалов нежелательно, они будут недолговечны. Возможно использование труб из нержавейки.

Асбестовые воздуховоды лучше всего подойдут для промышленных помещений.

Вентиляция в погребе своими силами возможна из труб и других материалов. Они должны отвечать особенностям сооружения, выдерживать воздействие влаги, атмосферных осадков, других внешних факторов.

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

  • Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
  • Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

  • Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
  • Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
  • Архитектура дома не предусматривает высоких вентиляционных труб;
  • В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Правила монтажа приточного и вытяжного трубопроводов

Для обеспечения вентиляции всего объема помещения, принудительная вентиляция погреба должна учитывать следующие принципы правильного монтажа воздухопроводов.

Приточный воздухопровод представляет собой систему из нескольких труб и колена с углом 90°, смонтированную таким образом, чтобы обеспечить выступ над поверхностью земли в пределах 30-40 см. Нижний конец трубы должен не доходить до поверхности пола подвала на полметра, остальная часть трубы равномерно фиксируется по всей длине при помощи хомутов и саморезов.

В качестве труб можно использовать заготовки из оцинкованной жести или ПВХ, они обеспечивают необходимые характеристики воздухообмена при небольшой массе и сравнительной легкости установки.

Диаметр труб зависит от площади погреба, однако существуют обоснованные специалистами рекомендации, которые говорят, что для помещения не больше 40 м² достаточный диаметр труб для обеспечения полного воздухообмена в течение получаса составляет 12 см.

В трубе или под поверхностью колпака снаружи может монтироваться вентилятор, обеспечивающий нагнетание воздуха, такая система применяется в случае слабой тяги воздуха внутри помещения, связанной с неправильным расположением или монтажом трубопровода.

Выступающая над уровнем земли труба приточного воздухопровода закрывается сеткой, с мелкими отверстиями, размер которых исключает попадание внутрь живых организмов. Над сеткой монтируется колпак, для обеспечения защиты системы от осадков.

Приточная труба может комплектоваться фильтрующими элементами, обеспечивающими очистку поступающего в помещение воздуха.

Для обеспечения выведения воздуха важно правильно подобрать вентилятор по мощности, поскольку слишком быстрая циркуляция воздуха, особенно в летний период времени грозит сквозняками. Кроме этого, поступающий снаружи теплый воздух будет отводиться в течение короткого промежутка времени, не успевая нормализовать микроклимат помещения

Подбирая вентилятор необходимой мощности, следует учитывать длину трубопровода, потери по длине канала, площадь помещения

Кроме этого, поступающий снаружи теплый воздух будет отводиться в течение короткого промежутка времени, не успевая нормализовать микроклимат помещения. Подбирая вентилятор необходимой мощности, следует учитывать длину трубопровода, потери по длине канала, площадь помещения.

Базовым значением потерь давления на квадратный метр воздушного канала является 2 куб.метра/час с одного м². Необходимая производительность вентилятора составляет произведение потерь на объем вентилируемого помещения. Однако, с учетом потерь по длине и в зависимости от диаметра труб, лучше выбирать вентилятор, имеющий запас по производительности.

Часть вытяжного трубопровода, расположенная в погребе, фиксируется не ниже полутора метров от уровня пола, должна содержать систему сбора и отвода конденсата и вентилятор, нагнетающий воздух наружу.

Выходная труба вытяжного трубопровода должна монтироваться таким образом, чтобы ее верхний конец выступал над уровнем кровли на полметра. В случае наличия в доме печи, монтаж трубы вытяжного воздухопровода существенно упрощается. Однако, в любом случае, с целью исключения образования конденсата, выступающую часть трубы необходимо утеплить во избежание скапливания инея в зимний период года.

Выходное отверстие выпускного воздухопровода по аналогии со впускным необходимо закрывать сеткой и колпаком.

Подробнее о материалах труб

После выполнения расчётов и определения диаметрального сечения, необходимо установить для себя, из какого материала будем использовать трубы для вентиляции. Обозначается два основных вида, которые на сегодняшний день отличаются популярностью и оправдывают своё функциональное назначение:

  • полиэтилен низкого давления;
  • асбестоцемент.

Дадим небольшую характеристику предлагаемым вариантам вытяжных труб:

  • Трубы из асбестоцемента напоминают структуру шифера, поэтому в бытовом обиходе получили название – шиферные. Этот материал является надёжным, прочным и довольно долговечным.
  • Трубы из полиэтилена ничем не уступают в надёжности и прочности асбестоцементным, но отличаются простотой монтажа, даже без привлечения специалистов. Но всё-таки следует отметить, что их необходимо спаивать между собой. Если навыков пайки нет, то необходимый результат получится не сразу, нужно будет потренироваться.

Таблица стандартных размеров пластиковых канализационных труб для вентиляции

Специальных правил для выбора материала не существует, использовать можно любой. Опираться следует на свои предубеждения и особенности подвального помещения. К примеру, если подвал небольших размеров и его эстетичный вид неважен, то можно использовать любые трубы, даже бывшие в употреблении. Если же сомнения остаются, то лучше обратиться к профессионалам.

Проверка работоспособности вентиляции

Проверка эффективности функционирования вентиляционной системы не требует специальной подготовки.

Отклонение пламени свидетельствует о нормальной тяге

Проблема решается путём увеличения площади сечения приточной магистрали. Уменьшенный диаметр входного канала затрудняет поступление воздушных масс. Для регулирования интенсивности воздухообмена оснастите трубы шиберной заслонкой, позволяющей регулировать скорость подачи воздуха.

Убедившись в работоспособности вентиляции, отрегулируйте с помощью заслонок сечение каналов, обеспечивая оптимальный воздухообмен.

Можно ли организовать вентиляцию подвала частного дома из канализационных труб

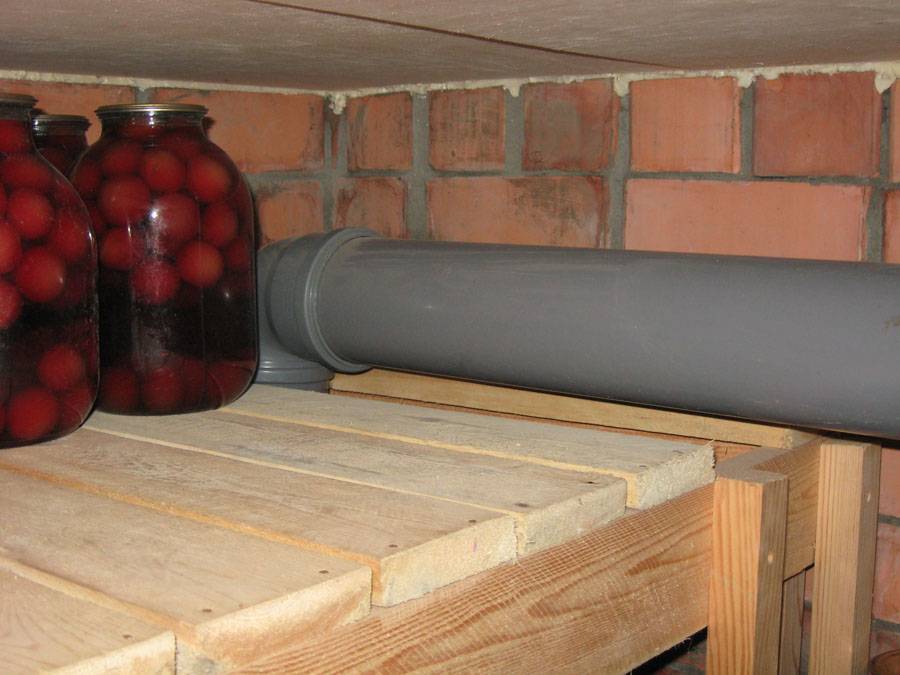

Это возможно сделать. Для удешевления технологии и упрощения работы можно использовать канализационные трубы в качестве воздуховода. Они достаточно просты и эффективны в работе. Это совершенно просто, доступно и не требует особых временных затрат.

Такие конструкции часто используются в небольших домах.

Устройство вентиляции подвала – важная задача, которая требует точных расчетов. Если вы не уверены в правильности своих действий, рекомендуется обратиться к специалистам. Вам помогут организовать все максимально правильно.

Устройство вентиляции в погребе – важная составляющая эффективного воздухообмена. Её обустройством лучше заняться на этапе проектирования помещения.

Правила установки вентиляции погреба в доме

Вентиляцию можно организовать с помощью вентилятора

  • Приточная труба «входит» горизонтально в ту часть фундамента, которая расположена над уровнем грунта. Войдя в помещение, труба поворачивает на 90° вниз и входит непосредственно в погреб, не доходя до пола 0,2-0,5 м. Вентиляционная труба притока не должна иметь много изгибов и ее диаметр на всем протяжении воздуховода должен быть одинаков.
  • Вход в приток, расположенный невысоко от земли, зимой может быть засыпан снегом. Для недопущения этого, нужно постоянно очищать завалы (если таковые случатся). Также, его необходимо закрыть решеткой, через которую не смогут попадать грызуны, птицы.
  • Вытяжная вентиляция погреба в частном доме проходит внутри стены, вдоль кухни или в устроенный специальный канал.
  • Рационально устраивать помещение погреба под кухней, так вентканалы будут объединяться.
  • Если предполагается строить достаточно большое помещение, выполняющее назначение погреба, в нем можно устраивать принудительную вентиляцию. Для этого добавляют в схему вытяжной вентилятор, который не даст застаиваться спертому и затхлому воздуху.

Принцип работы системы вентиляции в погребе

Перед тем, как сделать собственную систему вентиляции в погребе, рекомендуется разобраться с принципами ее функционирования. Все достаточно просто – теплые и холодные потоки воздуха в естественном движении сменяют друг друга, выталкивая из помещения. Все известные конструкции построены по такому образу. Холодные потоки направляются вниз, а теплые – в верхнюю часть.

В погребах и подвалах хранится не только консервация, но и запасы овощей, фруктов, которым свойственно «дышать».

При обустройстве системы вентиляции важно помнить о следующем:

  1. Чтобы воздушные потоки распределялись равномерно, необходимо каждую трубу делать одинакового диаметра и размера. Тогда воздух будет поступать и выходить из помещения в одинаковых количествах. Следует правильно рассчитать габариты труб, чтобы обеспечить оптимальный микроклимат для здоровья человека.
  2. Не устанавливайте две трубы рядом. Так получится только сквозняк. Чтобы обеспечить движение воздушных потоков, размещайте систему в разных концах помещения. Таким образом, весь скопившийся воздух будет сразу удаляться наружу.
  3. Чтобы воздушные потоки вовремя покидали помещения, необходимо размещать трубу как можно ближе к потолку. Рекомендуется оборудовать специальное вытяжное отверстие, ведущее на улицу. Конденсат не будет оставаться в помещении, что поможет избежать повышенной влажности.
  4. Качество вытяжки во многом зависит от диаметра вытяжного отверстия. Зачастую для вентиляции погреба подходят канализационные трубы. Этого достаточно для циркуляции воздуха в малогабаритном помещении.
  5. Для ограждения системы рекомендуется использовать решетку или люк.
  6. Чтобы внутри труб не скапливались конденсированные потоки, устанавливайте максимально прямые конструкции.
  7. Труба должна быть однородной – без излишне узких или широких мест.
  8. Чтобы защитить конструкцию от грызунов, монтируйте ее как можно выше.

Выше перечислены базовые принципы обустройства вентиляции погреба. Для каждого типа конструкции возможны разные варианты, которые следует учитывать в зависимости от обстоятельств.

Необходимость вентилирования погреба

Отсутствие хорошей вентиляции в погребе чревато появлением конденсата и грибкового налёта. Воздух в таком помещении застоявшийся, запах неприятный.

Даже незначительное скопление этих веществ может вызвать потерю сознания и отравление у находящегося внутри погреба, а в тяжёлых случаях возможен летальный исход. Помимо этого, метан — легковоспламеняющийся газ, который взрывается при малейшем контакте с открытым огнём.

Из-за плохой вентиляции подвала портятся не только продукты питания. В таких условиях быстро ржавеют конструкции и предметы из металла, а стеллажи и ящики из древесины поражаются грибком и разрушаются.
