Пристенный дренаж фундамента: специфика обустройства системы отвода воды

Важность водоотвода

Если хозяева не предусмотрели дренажную систему ещё во время строительства дома, последствия своей ошибки они заметят очень быстро. В подвальном помещении уже через год эксплуатации появится сырость и распространится грибок вследствие сезонного подтопления здания. Ещё через два-три года отсыревший фундамент покроется трещинами, которые переместятся на цоколь и стены.

Все перечисленные признаки – веский довод в пользу немедленного сооружения ливневой канализации и обустройства дренажной системы фундамента. Обычно эти две системы строятся одновременно для комплексного решения проблем с лишней влагой.

Водоотвод поможет осушить фундамент, предотвратит затопление подвала весной и позволит избежать проблем с ремонтом здания в ближайшем будущем.

Как выбрать скат для системы водосбора?

При выборе ската для системы водосбора нужно оперировать следующими критериями:

• Углом наклона кровли.
• Площадью кровельной поверхности.

Скат для системы водосбора

Причем чем больше будут оба параметра – тем лучше. Ведь чем круче угол ската, тем меньше шансов собрать застоявшуюся во впадинах воду, населенную колониями вредных микроорганизмов. Поэтому-то и по роль аккумулирующей плоскости совершенно не подходят плоские кровли, а равно и скаты с углом наклона менее 10 градусов. А еще – чем выше уклон, тем меньше шансов собрать грязную воду: ведь она просто не успеет загрязниться, двигаясь с большой скоростью с крыши в хранилище.

Ну а с площадью кровельной поверхности все понятно – чем она больше, тем выше « для дождя. Ведь не зря же метеорологи считают силу ливня в миллиметрах осадков, выпавших на квадратный метр поверхности. То есть, можно вполне справедливо предположить, что тем больше поверхность, тем больший объем воды будет «собран» с такого «поля».

Помимо этого нужно уделить особое внимание и кровельному материалу. Ведь от его характеристик зависит экологическая чистота собираемой воды

Необходимость дренажной системы

Неприятный запах и сырость в подвале, плесень и грибок на стенах – с такими проблемами могут столкнуться владельцы домов, находящихся в местах высокого прохождения грунтовых вод. Но это не самые серьезные неприятности, которые грозят незащищенному строению.

Вода, периодически проникающая в нижние этажи здания, постепенно подмывает опорную конструкцию, кроме того, она оказывает гидростатическое давление на пол и стены дома.

Особенно важно защищать здания, построенные на глинистых грунтах, поскольку они задерживают влагу, а зимой в них происходит пучение, что может привести к полному разрушению фундамента, а в итоге и всего строения. Правильно выполненный дренаж участка помогает решить сразу несколько важных проблем:

Правильно выполненный дренаж участка помогает решить сразу несколько важных проблем:

• защитить подвальные помещения дома от затопления, образования плесени и порчи стройматериалов;
• предохранить фундамент от попадания влаги и продлить срок его службы;
• осушить грунт вокруг дома и устранить застой воды;
• предотвратить перенасыщение почвы влагой после обильных дождей и застой воды на поверхности.

Однако не всегда и не на всех участках нужно устраивать систему отвода воды. Перед тем как запланировать и сделать дренаж фундамента, необходимо учесть ряд факторов: местонахождение участка, состав и качество грунта, уровень прохождения подземных вод, рельеф местности, климатические особенности региона.

Дренажная сеть предотвращает затопление и обеспечивает отвод подземных вод от подвала дома (+)

Обустройство дренажной сети обязательно в следующих случаях:

1. Подвал дома находится ниже уровня грунтовых вод в паводковый период или возвышается над ними менее чем на 0.5 метра.
2. Здание построено на глинистом грунте: супеси, суглинке, даже тогда, когда грунтовые воды протекают значительно ниже дома.
3. Участок располагается в низменности или на склоне.

На участках, расположенных на песчаных, гравийных и щебенистых типах грунта, на возвышенности или при низком прохождении подземных вод необязательно устанавливать полноценную дренажную систему. Можно ограничиться организацией ливневой канализации для отвода от здания дождевой воды.

Но такое возможно только на тех участках, на которых точно известен тип грунта и уровень залегания подземных вод. Если предполагается строительство дома в новой местности, сейчас в обязательном порядке проводятся инженерно-геологические изыскания.

Если подвал строения находится на уровне или чуть выше прохождения грунтовых вод, в него неизбежно будет просачиваться жидкость

Они необходимы для грамотного выбора вида фундаментного основания под дом. Заодно исследования грунтов под будущей постройкой позволяют решить вопрос о необходимости выполнения дренажных работ.

Инженерно-геологические работы позволяют определить, на каком уровне находятся грунтовые воды в местности, и установить, есть ли необходимость в обустройстве дренажной сети

Пошаговая инструкция по проведению работ

Какой фундамент не требовал бы защиты, монтаж проводится по определенному алгоритму, с учетом выполнения основных операций.

Подготовительные работы

Для этого требуется проводить работу с учетом некоторых правил и в определенной последовательности:

• по периметру здания откапывается фундамент, который требуется очистить от старой гидроизоляции. Ширина траншеи должна превышать диаметр труб не менее чем на 200 мм. Угол уклона к основному колодцу не должен превышать 80. На углах делается небольшое расширение для установки поворотного колодца;
• теперь требуется просушить блоки с помощью строительного фена, тепловой пушки. При работе летом, его можно оставить на несколько часов для просушивания;
• после высыхания поверхностей наносится слой гидроизоляции. Лучшим решением будет использование битумной мастики.

Для разных фундаментов требуется различные схемы подготовки. Для дома на мелкозаглубленном фундаменте потребуется изготовление траншеи не глубже основных блоков. На углах здания оборудуются колодцы, в которых будут находиться емкости для воды.

Если близко грунтовые воды и дом построен на свайном фундаменте, потребуется выкопать траншею на расстоянии не менее 3 метров от свай, на дно делается песчанно – гравийная отсыпка. Гравий можно заменить отходами кирпича. После уплотнения отсыпки можно приступать к выполнению основного этапа работ.

Для обустройства защиты ленточного фундамента потребуется выкопать траншею глубже основания здания. Затем работы ведутся аналогично. Такая защита не позволит воде просочится к фундаменту. В любом случае перед изготовлением отсыпки песком и гравием в траншею, укладывается геотекстиль, а затем делается подушка под перфорированные трубы.

Выполнение основного этапа работ

Для того чтобы защитить фундамент, нужен надежный и качественно изготовленный дренаж. Поэтому к работе следует относиться ответственно. Проводя осушение дома своими руками, следует подготовить инструмент и материалы к работе. Для этого понадобится:

• определенное количество специальных дренажных труб диаметром не более 300 мм. Их количество зависит от габаритов частного дома. Такие изделия выпускаются из различных материалов, с полной и частичной перфорацией.

  Совет! Готовые трубы потребуют значительных затрат. Решить эту проблему поможет покупка простых труб ПВХ и сверление в них отверстий по образцу.

• по желанию можно применить бой кирпича, оставшийся после строительства или готовый щебень.
• песок для подушки;
• для изготовления поглотительного колодца можно использовать простую бочку, лучше пластиковую. Лучше использовать бочку большого объема, но это потребует копки большей ямы;
• потребуется приобрести колодцы для выполнения поворотов трубопровода;
• хомуты для монтажа трубопровода;
• полотно геотекстиля.

Дренаж фундамента своими руками проходит в несколько этапов:

• на сделанный слой геотекстиля и песчанно – гравийной подушки монтируются дренажные трубы. Они скрепляются между собой специальными медными хомутами.
• на углах поворотов устанавливаются поворотные колодцы. С их помощью в дальнейшем будет производится прочищение труб от засоров;
• затем трубопровод необходимо отвести к большому поглотительному колодцу. Высота его не менее 700 мм, но эта величина зависит от приобретенной бочки. По всему периметру подготовленной ямы укладывается геотекстиль, затем выполняется отсыпка и монтируется бочка. Предварительно в стенках, которой следует просверлить отверстия с шагом около 80 мм. В бочке, по разметке следует сделать отверстие под дренажную трубу;
• трубопровод окончательно монтируют к поворотным колодцам и выводят к поглотительному устройству;
• Аккуратно засыпаем трубопровод и зазоры между стенок колодцев смесью песка и щебня. Отсыпку делать так, чтобы полотнища геотекстиля надежно соединились между собой с большими нахлестами.
• далее используется следующая схема работы. Завернув полотнища материала, укладываем поверх него ветки растения. Они послужат как защита от поломки при закапывании траншеи и увеличат жесткость конструкции;
• полностью засыпаем грунтом траншеи и пустоты между стенками колодцев.

Теперь требуется установить в поглотительный колодец водяной насос. С его помощью производится выкачка воды. На этом процесс установки дренажной системы для дома окончен. Для большей наглядности как сделать защитную систему своими руками, можно посмотреть видеоролики в интернете.

Общие нормы и требования

Монтаж пристенного дренаха осуществляется с наружной стороны здания по его контуру. Величина расстояния между дренажной трубой и стеной здания зависит от проектной ширины фундамента, а также от особенностей размещения смотровых колодцев. Глубина закладки пристенного дренажа не должна быть ниже основания фундаментной плиты или подошвы ленточного фундамента. Если конструкции фундамента находятся на значительной глубине, то допускается заложение дренажа выше подошвы фундамента, если принимаются меры по недопущению просадки элементов дренажной системы.

Чтобы сэкономить на песке и тем самым удешевить строительство, рекомендуют использовать геокомпозитные материалы, состоящие их пластиковых профилированных мембран, обклеенных содной стороны геотекстилем. Дренажные мембраны не только защищают фундамент от влаги, но и хорошо отводят  воду к перфорированным трубам благодаря своей уникальной поверхности. При этом геотекстильный фильтр свободно пропускает воду, задерживая частицы осушаемого грунта.

Использование двухслойной профилированной мембраны позволяет сэкономить на толщине слоя фильтрующих сыпучих материалов

Расчет основных параметров дренажа

Спроектировав схему, необходимо произвести расчет основных параметров, таких как:

• диаметр трубы;
• плотность геотекстиля;
• глубина траншеи;
• уклон дрены;
• расстояние между ревизионными колодцами.

Чтобы точно рассчитать диаметр трубы дренажа, следует знать требуемую интенсивность водоотвода. На практике чаще всего используют трубы Ø100-110 мм, которые обладают пропускной способностью 7 л/с. Этого вполне достаточно, чтобы справиться с крупными ливневыми осадками и верховодкой.

Дренажные трубы разного диаметра

Геотекстильное полотно выполняет роль фильтра, который защищает дрену от засорения. Главным показателем данного материала является плотность

Именно расчету плотности геотекстиля для дренажа специалисты уделяют особое внимание. Если данная характеристика будет низкой, ткань уже при монтаже может порваться. С другой стороны, чрезмерная плотность снижает коэффициент фильтрации влаги

Для дренажных работ оптимальным показателем считается значение 100-150 г/м²

С другой стороны, чрезмерная плотность снижает коэффициент фильтрации влаги. Для дренажных работ оптимальным показателем считается значение 100-150 г/м².

Геотекстильная ткань – важный элемент дренажа

На глубину укладки дренажных труб влияет два фактора – глубина промерзания грунта и глубина расположения фундамента (для пристенного дренажа).

Если дрена замерзнет зимой, тогда во время таяния снега она не сможет отводить излишнюю влагу, и эффективность системы будет стремиться к нулю. Чтобы этого не допустить, траншею необходимо разрабатывать с учетом климатических особенностей конкретной местности.

Расчет глубины пристенного дренажа выполняется очень просто: к нижней точке фундамента прибавляется 30 см. Этого будет достаточно для перехвата подземных вод в сезон дождей или во время паводка.

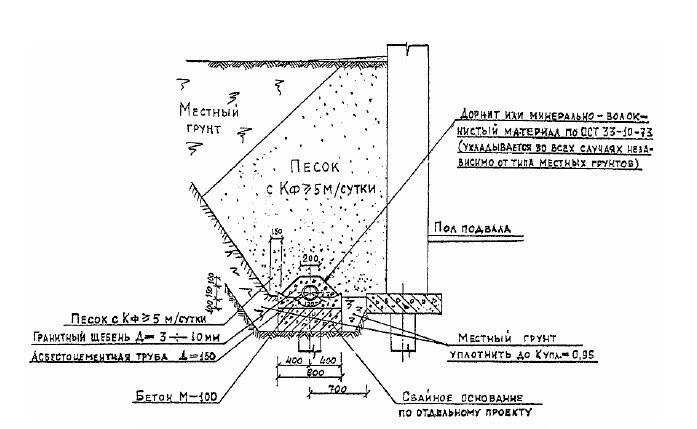

Схема пристенного дренажа

Правильный уклон дренажных труб имеет большое значение для функциональности системы. Отсутствие уклона приведет к застаиванию воды, а слишком большой угол будет способствовать появлению отложений во внутренней полости трубопровода.

Глубина расположения водосборника рассчитывается следующим образом. Сначала измеряется расстояние от верхней точки дренажа до приемного колодца, затем  полученная сумма делится на 100. Например, длина дренажного трубопровода составляет 30 м, тогда водосборник должен располагаться на 30 см ниже верхней точки системы.

Угол укладки дрены

Расположение ревизионных колодцев нормируется СНиП. Согласно утвержденным правилам, точки для проведения обслуживания и очистки дренажа должны располагаться на всех поворотах трубопровода. Для прямолинейных участков, которые обладают большой протяженностью, колодцы устанавливаются через каждые 35 м.

Ревизионные колодцы выполняют функцию контроля работоспособности водоотвода

В данной статье приведены общие данные для расчета дренажа. Однако следует учитывать, чтолюбая дренажная система по-своему уникальна. Поэтому, чтобы водоотвод на участке работал максимально эффективно, вопросы проектирования и монтажа должны решать специалисты.

Дренаж на дачном участке: самый простой способ устройства для конкретных условий

Перед тем, как сделать дренажную систему на участке, необходимо выбрать ее тип, исходя из эксплуатационных особенностей. Стоит рассмотреть наиболее оптимальные варианты устройства систем отвода воды, которые пользуются популярностью при определенных условиях.

Ведется создание водоотвода от фундамента дома

Пример дренажа участка при высоком уровне грунтовых вод

При близком залегании грунтовых вод оптимальным вариантом может стать глубинная система линейного типа. Она будет отводить влагу со всего участка в сточный колодец, овраг или канаву, расположенную уровнем ниже. В качестве основных элементов предлагается использовать перфорированные пластиковые трубы в фильтре геотекстиль.

Специальный трубопровод с перфорацией и геотекстилем

Один из самых простых способов дренажа на дачном участке при грунтовых водах, расположенных рядом с поверхностью, сводится к следующей схеме:

• Вырывается траншея на расстояние промерзания грунта. Ее наклон должен составлять 2 см на погонный метр в сторону точки сбора жидкости. Для выравнивания насыпается слой песка.
• На подготовленное дно расстилается геотекстиль так, чтобы бы его края накладывались на стенки ямы не менее чем на 1-2 м. Сверху насыпается небольшой слой гравия.
• Далее укладываются пластиковые трубы, после чего снова засыпаются примерно таким же пластом гравия. Концы геотекстиля сворачиваются, образуя защитный барьер. Остальная часть траншеи засыпается грунтом.

Наглядная схема дренажа закрытого типа с линейным сбором

При высоком УГВ дренажная система принимает древовидный вид

Статья по теме:

Устройство открытого дренажа своими руками на участке с глинистой почвой

Для земельных участков с глинистым грунтом больше подходит система с открытым расположением каналов. При закрытой системе трубопроводов вода не сможет просачиваться сквозь такую почву и уходить в специализированные отстойники или другие подходящие места.

Ведутся земельные работы по устройству водоотвода

В местах скопления воды роются канавы глубиной не менее 50 см. Их ширина должна увеличиваться по мере приближения к месту приема. Самой широкой необходимо делать траншею, которая собирает воду из канав, прилегающих к ней. Чтобы облегчить слив и защитить края от обрушения, боковые стенки срезаются под углом 30 градусов.

Так как открытый вид траншей портит внешний вид участка, необходимо произвести их декорирование. Оно не только позволяет повысить эстетические свойства, но и укрепить боковые поверхности открытых линий. В связи с этим эксплуатация системы существенно увеличивается.

Процесс декорирования открытых каналов камнем

В качестве материала для украшения ям можно использовать камни разной величины. Самые крупные из них должны укладываться на дно, а средние и мелкие – сверху. При наличии неплохих финансовых возможностей поверхность можно засыпать мраморной крошкой, что придаст отводным линиям респектабельный вид.

Если с денежными средствами туго, то неплохим вариантом для оформления может стать обычный хворост. Необходимо найти сухие ветки любых пород древесины, которые произрастают поблизости. Их следует связать пучками и уложить на специальные подставки, установленные на дне канавы.

Линии в невидимой части участка можно укрепить обычным шифером

Толщина связок хвороста должна быть не более 30 см. Ветки лучше разместить так, чтобы более крупные из них лежали в центре, а небольшие – по краям.

Статья по теме:

Водосточная система

Назначение водосточной кровельной системы – собирать дождевую и талую воду с крыши здания и перенаправлять ее к точкам водосбора. Если водостоков нет или они устроены неправильно, то стекающая с кровли вода увлажняет стены (особенно это опасно для деревянных зданий и неотделанных снаружи домов из силикатного кирпича), разрушает отмостку и подмывает фундамент.

Если крыша имеет большую площадь, и потоки воды с нее достаточно сильные, они разбивает садовые дорожки, а здание оказывается забрызганным размокшей грязью почти на полметра

Главное правило при устройстве водостоков – отвести воду как можно дальше от основания дома. Ведь если устроить водосборники сразу под водосточными трубами, влага будет уходить в грунт под фундамент, и защищенными окажутся только стены и садовые дорожки! К тому же прилегающий к фундаменту грунт обычно более рыхлый, чем обычно, поэтому вода быстро впитывается в него и просачивается к бетонному основанию. Зимой она замерзает, расширяется и начинает «разрывать» бетонные конструкции.

Чтобы этого не случилось, по периметру дома делают отмостку шириной до одного метра и обустраивают водоотводные лотки или точечные дождеприемники, которые направляют водяные потоки в ливневую канализацию, дренажный колодец и т.д. в зависимости от общей системы водоотвода на участке.

Контурный дренаж фундамента

Для отвода воды от уже построенного фундамента используют пристенный и кольцевой дренажи. Принцип работы у них одинаковый. Отличие в том, что пристенную систему делают вплотную к фундаменту, а кольцевую – на расстоянии, обычно 1,5-2 метра.

Пристенный дренаж устраивают в нефильтрующем грунте (глины, суглинки). Собирает поверхностные талые воды, которые просачиваются в основном вдоль стены, а не через водоупорный грунт.

Кольцевая система подходит для песчаных фильтрующих грунтов. Понижает уровень грунтовых вод.

Типы дренажа фундамента по глубине закладки труб:

• Совершенный . Дренажные трубы укладывают на водоупорный слой грунта. Используют в том случае, если этот слой находится неглубоко.
• Несовершенный . Трубы укладывают выше водоупорного слоя, если он залегает глубоко.

Элементы пристенного и кольцевого дренажа фундамента:

• Дренажные траншеи.
• Отводящие трубы.
• Фильтрующая обсыпка, щебень или гравий.
• Фильтрующая ткань (геотекстиль).
• Гидроизоляция цоколя.
• Смотровые колодцы.

Расскажем, как устроены и для чего нужны эти элементы.

Дренажные траншеи

В РМД прописано, что «в слабых грунтах с недостаточной несущей способностью дренажная труба должна быть уложена на искусственное основание». Таким основанием служит песчаная подушка. Мы используем для этого речной песок крупности 1,5-2 мм. Толщина песчаной подсыпки 50 см.

Трубы для дренажа

Обычно используются гофрированные трубы из полиэтилена низкого давления (ПНД). Стандартный диаметр трубы – 110 мм. В трубах сделаны отверстия, через которые поступает вода. «Размеры водоприемных отверстий должны подбираться с учетом гранулометрического состава осушаемого грунта» (РМД, 10.9)

Стандартная труба из полиэтилена

Также используются трубы в геотекстильном фильтре. Они предназначены для песчаных и суглинистых грунтов. Эти грунты легко размываются водой, могут намываться в трубы и засорять их. Фильтр задерживает грязь.

Трубы в геотекстиле

Щебень для дренажа

Щебень нужен для фильтрации грунтовых вод, чтобы отверстия трубы не засорялись. Фильтрующая способность щебня зависит от его фракции – размера одного зерна. Оптимальной считается фракция 20-40 мм. Мы используем именно такой щебень.

Геотекстиль

Геотекстиль предохраняет щебенчатую обсыпку от размывания, а также удерживает грунт от проседания. Как сказано в РМД, «геотекстильный фильтр должен пропускать воду и отсеивать грунт, излишне не деформироваться и не ограничивать доступ влаги в дренажную конструкцию, обладать био- и химической стойкостью» (РМД, 10.2).

Основные характеристики геотекстиля:

• Технология изготовления . Из одной бесконечной нити (мононити) или из штапеля (отдельных нитей 5-10 см).
• Материал . Геотекстиль может быть иглопробивной, термоскрепленный или гидроскрепленный.
• Плотность . Для дренажных систем используется геотекстиль плотностью 200 г/м³
• Коэффициент фильтрации . Измеряется в метрах в сутки.

РМД рекомендует использовать иглопробивной геотекстиль из мононити. Такая геоткань применяется и нашей компанией.

Гидроизоляция цоколя

Для защиты цоколя от влаги используются гидроизоляционные мембраны. Они укладываются внахлест 10 см и соединятся с помощью самоклеящейся битумно-полимерной ленты. Крепление осуществляется с помощью пластиковых дюбель-гвоздей с шагом 20-25 см.

Смотровые колодцы

Нужны для контроля работы системы и для прочистки. Колодец состоит из донной части, вертикальной части и крышки. Патрубки либо сделаны на заводе, либо врезаются при установке. Колодцы устанавливают по трассе дренажа через каждые 40-50 м. Обязательно ставить колодцы на поворотах трассы, а также при перепадах уровней.

Накопительный колодец

Служит для сбора воды и отвода ее в канаву. Устанавливается в самой нижней точки системы. В колодце размещают поплавковый насос, который выбрасывает воду в канаву.

Устройство дренажа фундамента:

• Выкапывают дренажные траншеи по периметру дома.
• В траншеях делают песчаную подсыпку. Песок разравнивают.
• На дно дренажных канав укладывают геотекстиль.
• В геотекстиль насыпают гранитный щебень слоем 10 см.
• На щебень укладывают трубы. Минимальный уклон труб 2 мм на метр в глинистом грунте, 3 мм на метр в песчаном грунте.
• На углах трассы ставят смотровые колодцы, в самой нижней точке участка – водоотводный колодец. Трубы соединяют с колодцами.
• Засыпают трубы сверху щебнем.
• Заворачивают края геоткани, так, чтобы они лежали внахлест и полностью закрывали трубы и щебень
• Засыпают траншеи песком.

Нельзя объединять дренажную систему с ливневой канализацией. Это приведет к тому, что ливневые и талые воды размоют песок и щебень. Рекомендуется делать дренаж и ливневку параллельно, в одной траншее.

Устройство подземной дренажной системы линейного типа

Основным условием обустройства дренажной системы является соблюдение требований к ее расположению:

Дренаж линейного типа

• Пристенный дренаж следует закладывать ниже подошвы фундамента на 0,5 метра.
• Уклон в сторону водосбора должен составлять 2 см на погонный метр дренажной трубы.
• Расстояние до наружной стороны фундамента должно составлять не более 1 метра.

Также важно определить верхнюю и нижнюю точку дренажной системы. Вначале определяется точка сбора воды, затем — другая точка

При этом учитывается длина трубы и необходимый уровень уклона.

Набор материалов и инструментов

Для обустройства дренажной системы следует приготовить набор необходимых инструментов:

• Лопата, причем может понадобиться как штыковая, так и совковая лопата.
• Рулетка и строительный уровень.
• Перфоратор.
• Тачка или тележка, с помощью которой можно будет вывозить с участка вынимаемый грунт.
• Приспособление для уплотнения почвы.

Помимо этого заранее следует приобрести необходимые материалы:

• Среднезернистый или крупнозернистый песок.
• Щебень с размером зерен 2-4 см.
• Геологический текстиль.
• Дренажные трубы соответствующего диаметра. При этом могут использоваться асбестоцементные, керамические или пластиковые изделия.

Технология обустройства дренажа фундамента

Организация водоотвода от фундамента выполняется по следующей схеме:

При проведении работ следует принять во внимание следующие советы:

• Дренажные трубы должны иметь отверстия меньше, чем фракция засыпаемого щебня.
• Трубу, обернутую геотекстилем, рекомендуется дополнительно зафиксировать полипропиленовой веревкой. В этом случае мелкие частицы не попадут в трубу и не станут причиной засорения системы.
• Сливать воду из дренажного колодца можно в ливневую канализацию или на открытый участок, дополнительно устроив фильтрующий слой из щебня.

Кольцевой дренаж обустраивают не так часто, в большинстве случаев он используется для строений, в которых отсутствует подвальное помещение или цокольный этаж. В целом все работы проводятся в той же последовательности, что и при строительстве пристенного дренажа для фундамента. Отличительной особенность этого вида дренажной системы является удаленное расположение по отношению к основанию дома. Это расстояние может составлять до 3 метров, следовательно, дренаж кольцевого типа невозможно закрыть отмосткой.

Разновидности систем защиты фундамент

Пластовый дренаж

Постройка здания на глинистом грунте требует защиты подвального помещения от сырости. Дренаж фундамента в виде монолитной плиты требует устройства особой системы. Она закладывает после выкапывания котлована под здание и бывает двух видов:

• однослойная – песок или щебень;
• двухслойная – сочетание слоев щебня и песка или добавление геотекстильной мембраны.

Слой гравия или щебня насыпается на высоту 30-50 см, он должен выходить за пределы контуров здания. По периметру располагаются дрены. Если на участке большой объем пластовых вод, используется двухслойная система, а отводящие трубы дополнительно закладываются под слоем щебня.

Устройство пластового дренажа

Чтобы дренажный слой не залился, его накрывают специальным полотном, экономный вариант – пергамин, более дорогой и эффективный – дренажная мембрана. Это полотно обеспечивает связь пластового и пристенного дренажа.

Пристенный дренаж

Для зданий с подвалом и цокольным этажом этот способ станет незаменимым вариантом отведения влаги. Если система водоотведения монтируется после окончания строительства, то необходимо выкопать траншеи по периметру здания. Их глубина должна превышать глубину фундамента. Ширина определяется удобством выполнения работы. Перед началом работ проводится гидроизоляция стен подвала. Этот этап важен для предотвращения попадания влаги внутрь здания. Используется обмазочная или проникающая изоляция. Обмазочный вариант – это жидкая битумная мастика, которая наносится на стены слоем в 2-4 мм. Проникающие составы изменяют структуру бетона и закрывают поры. На поверхности материала формируется водонепроницаемый слой.

Среди инновационных приспособлений для защиты фундамента от избыточной влаги появились дренажные мембраны. Это гидроизолирующее полотно, изготовленное из плотного полиэтилена. На ее поверхности созданы шипообразные выступы. Они обеспечивают свободное пространство, по которому лишняя влага стекает в дренаж. Для улучшения эксплуатационных качеств материал изготавливается многослойным, мембрану дополняет нетканое полотно геотекстиля, предназначенное для задерживания частиц почвы. Полотно крепится к стене фундамента пластиковыми дюбелями, которые забиваются выше слоя гидроизоляции. Сторона с шипами поворачивается к зданию, мембраны укладываются с нахлестом, а швы герметизируют монтажной лентой.

Еще один современный способ отведения влаги от фундамента – дренажные маты. Это многослойное композитное полотно, которое выполняет функции защиты, гидроизоляции и фильтра. Материал прочен и долговечен, он не деформируется при эксплуатации. Маты укладывают вертикально на стены фундамента после нанесения слоя мастичной гидроизоляции. При монтаже необходимо сократить количество стыков, укладывая материал одним полотном. Места примыкания к стене и швы проклеиваются водостойкой лентой. Структура матов устроена так, что влага стекает по ним в дренажные трубы.

Устройство пристенного дренажа

Технология устройства пристенного дренажа имеет следующие этапы:

• рытье траншеи с уклоном до 2 см на погонный метр в строну коллектора;
• засыпка и разравнивание песчаной подушки;
• укладывание геотекстиля, края полотна должны выступать из траншеи;
• насыпается слой гравия или щебня высотой до 10 см, необходимо проверять уровнем наличие уклона;
• укладываются перфорированные ПВХ трубы;
• дрены соединяются между собой, на поворотах устанавливаются вертикальные трубы, через которые будет выполняться промывка системы;
• в самой низкой точке сети оборудуется выводящий колодец;
• трубы засыпаются гравием, а сверху их накрывает дренажная геоткань внахлест, на концах веток полотна надежно фиксируются полимерной веревкой;
• система засыпается речным песком, который хорошо трамбуется.

Отличия в устройстве пристенного и траншейного дренажа

Кольцевой дренаж

Этот вид дренажной системы защитит от ливневых и грунтовых вод. Он собирается по замкнутой схеме. Чтобы удалить излишки влаги используется глубинный и линейный дренаж. Траншея под дрены располагается в 3 м от дома, ее глубина должна 40-50 см превышать отметку закладывания фундамента. Кольцевая система устраивается аналогично пристенному дренажу, отличие только в расстоянии от здания. Этот вариант подходит для старых построек, когда опасно раскапывать землю около фундамента. Система водоотведения, представляющая собой единый контур, имеет уклон в сторону накопительного колодца ( 2 см на 1 м).

Система специальных желобов, безопасность которых обеспечивают дренажные решетки, позволит эффективно удалять влагу с поверхности участка около здания.

Кольцевой дренаж
