Приточная вентиляция в частном доме своими руками

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
Толщина стен помещений.
Количество бытовой и компьютерной техники.
Площадь остекления.
Расположение здания относительно сторон света.
Наличие (отсутствие) преобладающего ветра в этой местности.
Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

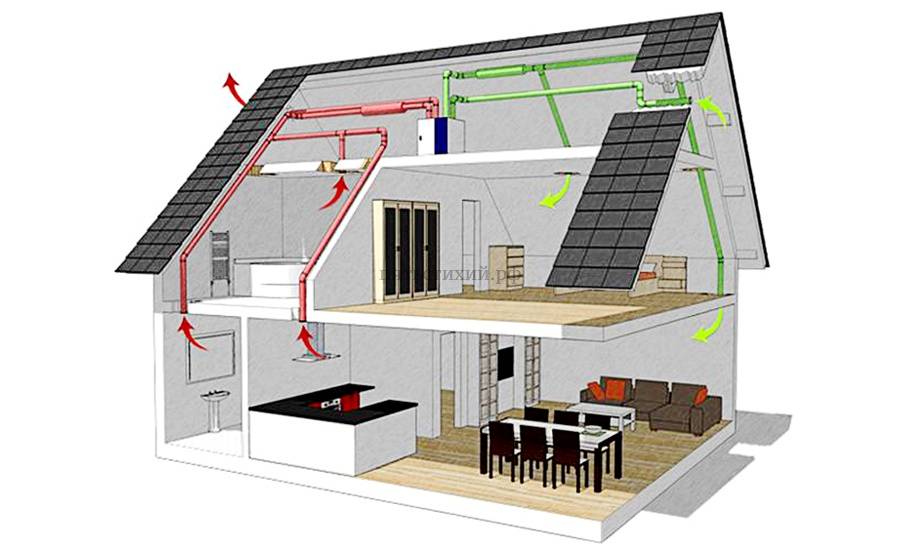

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм). С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
В него вставляется труба с утеплителем.
На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
Подключение к электрической сети.
Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
очищается от вредных примесей атмосферы;
нагревается до необходимой температуры;
далее, по воздухопроводу, поступает во все помещения дома;
отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
отдает свое тепло входящему холодному воздуху;
из рекуператора, по вытяжной трубе – в атмосферу.

Что такое подходящий фильтр воздуха для квартиры: определение критериев правильного выбора

Перед изучением конкретных предложений рынка нужно установить параметры необходимого оборудования. Точный расчёт приточно-вытяжной вентиляции для квартиры можно сделать с помощью специализированных программ, которые размещают на своих сайтах производители, торговые и сервисные предприятия. В сложных калькуляторах используют дополнительные данные, учитывают количество санузлов, вид варочной панели.

Для самостоятельных вычислений используют норматив 3 м³ свежего воздуха в час на каждый квадратный метр площади. Его применяют с учётом постоянного нахождения в сравнительно небольшом жилом помещении (до 20 м²) одного человека. Увеличивают производительность приточной вентиляции при наличии камина.

Помещение/ Особенности оснащения	Кратность воздухообмена за час/Приток, м³/ час	Режим эксплуатации комнаты, примечания
Гостиная, спальня, иные комнаты жилой зоны	0,35/30	Постоянное нахождение одного человека
Кухня/ Электрическая плита	−/60	В максимальном режиме использования приток увеличивают до 180 м³/час
Кухня/ Газовая плита	−/90	Расчёт для 4 конфорок. Как и в предыдущем пункте, планируют возможность увеличения производительности приточной вентиляции
Туалеты, ванная комната/ Раздельные помещения	−/25	Максимум – до 90 м³
Совмещённый санузел	−/50	Максимум – до 120 м³
Гардеробная, кладовая	1/−	Корректируют с учётом особенностей оптимального режима хранения вещей

Комплексный расчёт кондиционирования и приточной вентиляции можно заказать в специализированной архитектурной мастерской
Статья по теме:

Вентиляция своими руками в частном доме.Зачем нужна, разновидности систем и инструкция по их правильному монтажу, нюансы вентиляции различных помещений, рекомендации профессионалов – обо всем этом в нашем материале.

Важно! Следует не забывать, что мощный нагревательный элемент в приточной вентиляции способен потреблять более 1 кВт в час. Надо проверить соответствие электропроводки

Для безопасности устанавливают в соответствующие цепи защитные автоматы.

Нужна ли вентиляция в деревянном доме?

Говорить о дыхании деревянной стены можно только в том случае, если в ней оставлены щели шириной с палец. При нынешних же технологиях не только стены, но и заполнение оконных проемов (металлопластиковые окна) получаются абсолютно герметичными.

Чтобы на личном опыте убедиться, что деревянная стена не склонна брать на себя функции вентиляционной системы, попробуйте продуть воздух сквозь доску.

Может быть, деревянная стена способна справиться с этой задачей?

Действительно, из справочника мы узнаем, что паропроницаемость древесины может составлять 0,32 мг/м*ч*Па — довольно высокий показатель, примерно такой же характерен для минеральной ваты.

Но такая паропроницаемость имеет место только при движении пара вдоль волокон. Поперек же волокон паропроницаемость древесины составляет всего 0,05 мг/м*ч*Па — как у пенопласта. А бревно и брус в стене дома лежат именно так, что исходящему пару приходится двигаться поперек волокон.

Как видно, жить без вентиляции в современном деревянном доме совсем не комфортно.

Монтаж вентиляции своими руками

Вентиляция закладывается в проект дома. Во время ремонта крайне сложно что-то изменить в уже имеющейся схеме. Однако улучшить работу системы можно за счет установки дополнительных приспособлений. Некоторые можно монтировать в имеющиеся шахты, для других в стенах проделывает отверстия.

Технология установки принудительной вытяжной вентиляции на кухне:

Справа или слева от окна отмечают место установки на дистанции в 2–2,2 м от пола. Чем выше, тем лучше.
По шаблону, который есть в комплектации прибора, размечают место монтажа. Методом алмазного бурения высверливают отверстие.
Замеряют ширину стены в полученном канале. Раздвигают телескопическую гильзу на нужную длину и фиксируют скотчем.
Высверливают в гильзе отверстия по инструкции и фиксируют длину 3 заклепками. Оборачивают капсулу теплоизоляционным материалом – пеноплексом, например, толщиной в 10 мм.
Вставляют гильзу в отверстие. Она должна стоять под уклоном в 3–5 градусов.
Зазоры между капсулой и стеной запенивают. С внешней стороны монтируют над отверстием козырек.
К фланцу корпуса приклеивают уплотнитель. Устанавливают прибор в гильзу и крепят 4 саморезами к дюбелям в стене.
Подключают аппарат к электропитанию.
Монтируют фильтры и решетки.

Три основных заблуждения и устранение последствий ↑

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Функции вентиляции загородного дома

Для правильного функционирования вытяжной вентиляции дома, необходимо подумать не только о том, как внутрь будет попадать воздух, который затем будет выходить в вытяжную систему через кухню, с/у и ванную комнату, но и о том чтобы воздух двигался беспрепятственно проходя через все помещения. Существует несколько путей решения проблемы. Самый простой, это просто держать в жилых комнатах приоткрытыми окна или форточки, а для того, чтобы воздух беспрепятственно проникал через все помещения, необходимо предусмотреть зазор в 5 мм под каждой межкомнатной дверью или снабдить помещения переточными решетками. Тогда свежий воздух будет через комнаты двигаться на кухню и с/у с ванной обеспечивая нормальный воздухообмен в доме.

Такой способ, как вы понимаете, далеко не самый идеальный. Особенно в зимний период, когда за окном -20°С, держать открытыми окна очень не комфортно, да и работать такая система будет только зимой, весной и осенью, когда будет создаваться естественная тяга воздуха за счет перепада температур внутри дома и на улице, летом же не помогут даже настежь открытые окна. Летом воздух не пойдет внутрь помещения из-за того, что температура внутри помещения сравнивается с температурой на улице, тяга в вытяжных коробах пропадает и вентиляция полностью прекращается, со всеми вытекающими из этого последствиями. То же самое, будет происходить, если поставить пассивные клапана типа КИВ или Аэрэко, существуют воздушные клапана которые можно вмонтировать в сами окна и во всех этих случаях, держать окна открытыми уже не придется, воздух будет проходить через клапана, но работать вентиляция летом опять же не будет.

Полезные советы и заблуждения

Мастера советуют:

В кирпичных, блочных зданиях систему вентиляции делают одновременно со строительством.
Удобно пользоваться картонными шаблонами при создании воздуховодов одинакового диаметра.
Внутренние стенки вент. канала лучше выкладывать из полнотелого кирпича и заделывать плотно все стыки.
На крыше лучше устанавливать трубы из асбестоцемента и скреплять их цементом с основной конструкцией.

Считается, что для полноценной вентиляции достаточно установить кондиционер, но он влияет только на температурные показатели в помещении. Проблему поступления чистого, насыщенного кислородом воздуха он не решает.

Окна, установленные в режиме микропроветривания не решают проблему отсутствия хорошей вентиляции. Такой принцип хорош в теплое время года, но зимой воздух в комнате быстро остынет не успев насытится кислородом и убрать неприятные запахи.

Разновидности вентиляционных систем в одноэтажном, двухэтажных домах

Если говорить об основной классификации систем вентилирования, то стоит выделить: осуществляемую естественным образом и ту, которая сопровождается механическими устройствами.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов.

Наиболее простой и позволяющей сэкономить на затратах на электричестве является именно та, которая реализуется естественными методами. Формируется простыми воздуховодными каналами. Габаритные параметры и расположение которых могут создавать более или менее интенсивную тягу, а, соответственно, и вентилирование.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток.

Сопровождение вентилирования различными приборами и устройствами применяется в тех случаях, когда естественный способ вентилирования остается неэффективным. Могут использоваться самые разнообразные фильтры, клапанные устройства, нагреватели и охладители, вентиляторные конструкции.

Естественная (простая)

Естественная вентиляция в частном доме является максимально простой, с точки зрения конструирования. В основе ее работы лежат базовые физические процессы, которые основываются на разнице давления, температуры и смешению воздушных потоков с постепенным и регулярным их замещением.

Тяга позволяет в этом случае осуществить постоянный процесс смены воздушных масс.

Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции.

Иногда может наблюдаться негативный эффект образования сквозняков. Для того, чтобы избавиться от них достаточно всего лишь оборудовать отверстия специальными типами клапанов. Они не перекрывают ход воздушных масс, но все же отсекают интенсивный воздушный поток, который может вызвать ощущение движущейся струи воздуха.

При естественном типе, выходящие трубы должны возвышаться над верхней точкой крыши приблизительно на 0,7 м. Верхнее отверстие покрывают специальным зонтиком, защищающим от попадания осадков, животных или птиц.

Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена.

Принудительная

Принудительная при проектировке требует учесть тот факт, что должны быть установлены специальные вентиляторы, осуществляющих нагнетание воздуха. Используют проветриватели, бризеры, рекуператоры.

Грамотно установленная система вентиляции – залог комфортного проживания в доме.

Приточная

Этот вариант вентилирования дает возможность получить постоянный приток кислорода, поставляемого с улицы.

Оборудуется такой способ вентилирования следующими элементами (с учетом индивидуальных пожеланий): нагревательным элементом, вентилятором, фильтром, системой автоматизированного контроля, специальными воздухоотводами.

Приточная вентиляция в частном доме – подает воздух с улицы в помещение.

Приточная вентиляция может быть выполнена, как отверстие в стене, тогда она является бесканальной. Или спроектированной с использованием специальных воздуховодов, тогда это будет канальный тип.

Вытяжная

Устанавливается не только в квартире, но и в частном коттедже. Данная система представляет из себя комбинацию труб, один из концов которых располагается в наиболее загрязненных помещениях, например, на кухне. Его конец отгораживается решеткой. Тогда как второй выходит наружу. Данная конструкция позволяет избавить такие помещения, как санузлы и кухни от излишков влаги и загрязнений.

В частном доме можно вывести вытяжную вентиляцию через стену на улицу.

Приточно-вытяжная

Данная разновидность может быть спроектирована, как в виде принудительной, так и естественной.

У принудительной, обмен воздухом осуществляется за счет специальных воздуховодов, которые могут быть дополнены фильтрами для очистки, насыщением ионами, охлаждением или нагревом воздуха, увеличением уровня влажности.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала.

У естественной приточно-вытяжной суть заключается в том, что основными направляющими для движения воздушных масс являются сами коридоры помещений. В этом случае организовать можно вентиляцию даже в помещениях, имеющих нестандартную планировку.

К чему приводит плохо работающая вентиляция в квартире

Прошли десятилетия с тех пор, как были разработаны нынешние СНиП. Большинство квартир и домов сегодня имеют пластиковые окна и металлические входы, которые почти на 100% герметичны. Это создает серьезные проблемы для естественной циркуляции воздуха в жилище.

Неэффективная вентиляция вызывает накопление газа в случае аварийной утечки, что, в свою очередь, создает взрывоопасную ситуацию.

Кроме того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

Возрастает концентрация вредных веществ, в первую очередь углекислого газа от дыхания и угарного газа от приготовления пищи на кухне.
Высокая концентрация водяного пара приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени, появление в доме гнилого запаха и сырости.
Влажная, заплесневелая атмосфера является идеальным местом для размножения многих болезнетворных микроорганизмов.

Решить эту проблему в теплое время года можно, открыв жалюзи и окна, но зимой такая возможность исчезает, особенно если дома есть дети. Единственным благоприятным вариантом решения проблемы является организация собственными руками системы притока и вытяжки воздуха внутри квартиры.

Организация поступления свежего воздуха

Применение современных методов при возведении жилых строений и повсеместное использование пластиковых окон исключают такие проблемы, как промерзание и сквозняки, но негативно сказывается на микроклимате в помещении. Решить проблему можно путем монтажа системы принудительной вентиляции для квартиры. Приточная обеспечит подачу свежего воздуха, а отработанный найдет выход в отверстиях в ванной и на кухне.

Существует несколько вариантов реализации задуманного:

Клапан, установленный в стене или на окне. Регулировать объем поступающего воздуха можно вручную, установка фильтров осуществляется редко и позволяет защищать только от насекомых, крупного мусора. Система не рассчитана на подогрев пятого океана, поэтому специалисты рекомендуют устанавливать оборудование поблизости с радиатором отопления. От шума можно защититься при помощи звукоотражающего козырька. Популярностью пользуются оконные варианты, так как стеновой аналог требует наличия сквозного отверстия.
Механический проветриватель – современный функциональный управляемый прибор. Оборудование включает в себя фильтр для крупной пыли или угольную вставку. Современные устройства умеют подогревать воздух.
Бризер – приточная вентиляция в квартире с НЕРА-фильтрацией. Аналогичные фильтры используются в пылесосах и необходимы для граждан, страдающих от аллергии. Устройство избавляет пространство от микробов, спор плесени, пыльцы. Бризер обеспечивает подогрев воздуха (функция полезна в зимнее время), а для вентилятора предусмотрено несколько режимов работы, что позволяет обеспечивать помещение необходимым количеством воздуха. Блок оснащен дисплеем, по размеру не превышает кондиционер. Существенным недостатком является высокая стоимость.

Самым дорогим и сложным вариантом вентилирования помещения является приточная вентиляция, комбинированная с вытяжной системой с механическим побуждением. Основные плюсы – гарантия и контроль нормального воздухообмена. Оборудование представлено вентиляторами, увлажнителями, охладителями. Отдельные модели оснащены даже ароматизаторами. Для обеспечения возможности использования в зимний период следует монтировать устройство с подогревом окружающего воздуха.

Снижение герметичности оконных блоков

Достаточный приток воздуха могут обеспечить обыкновенные щели, поэтому самый популярный вариант – пропуск воздуха через окна и балконные двери. На окно можно установить приточный вентиляционный клапан.

Снизить герметичность имеющихся окон можно путем частичного удаления уплотнительной ленты. Специалисты рекомендуют сделать ее съемной, чтобы можно было оперативно вернуть на место при перемене погоды на ветреную или морозную.

Монтаж настенной приточной вентиляции

Стеновой клапан эффективен при проветривании и доступен для самостоятельного монтирования. Прибор позволяет управлять скоростью поступающего воздуха.

При установке следует придерживаться последовательности:

Просверлить отверстие в стене с наклоном к наружной стороне. Для кирпичной кладки достаточно дрели, а панельная поверхность нуждается в алмазном сверлении.
Осуществить монтаж воздуховода, тщательно защитить от промерзания при помощи монтажной пены или минеральной ваты.
Закрепить корпус клапана и установить наружную решетку.

Выбор места крепления устройства должен основываться на следующих показателях:

наружная решетка должна крепиться легко и безопасно;
внутренний оголовок клапана нужно расположить так, чтобы он не портил интерьер;
стационарные приборы отопления могут нагревать поступающий воздух.

Организация естественного проветривания цоколя

Самая экономичная и простая в обустройстве вентиляция подвала – устройство специальных отверстий в цоколе дома, продухов.

Наглядный пример устройства естественной вентиляции в подвале можно наблюдать в многоквартирных домах, где по периметру здания в цоколе устроены отверстия-продухи. Для частного дома делать её также лучше в процессе строительства, но вполне доступно вырезать отверстия в цокольной части стены уже готового здания.

Воздух поступает и выходит через отверстия в цоколе. Температура воздуха в помещении и вне его различна, это заставляет двигаться воздушные потоки, тем самым проветривая подвал.

Сложнее с циркуляцией летом, когда в отдельные периоды разницы температур нет, а воздух в подвале застаивается: в таких ситуациях нужен вентилятор. Единственный существенный недостаток конструкции продухов – зависимость циркуляции от ветра и осадков.

Требования к устройству продухов:

Отверстия располагаются на уровне не менее 30 см от поверхности почвы.
Размер отверстий в сечении обычно равный или кратный стандартному размеру одинарного простого кирпича.
Чем больше площадь подвала, тем больше размер и количество продухов.
Продухи оборудуются защитными решётками от проникновения животных.
Для регулирования температуры и циркуляции на отверстия устанавливаются заслонки или задвижки.

Продухи в подвале считаются простейшей и самой недорогой системой проветривания, но не всегда такой вариант обеспечивает нормальное функционирование помещения.

Виды вытяжных труб и их характеристики

Расчет диаметра и высоты вытяжки осуществляется с учетом следующих факторов:

мощности газовой колонки или котла;
разницы температур наружного воздуха и выводимых газов;
количества отработанных газов, которые подлежат удалению;
технологических особенностей газового отопительного оснащения.

Кроме того, важен материал, из которого производят трубы для вытяжки газового котла или колонки.

Они могут быть:

из нержавеющей стали марок 304, 310S, 316 и 316L;
стальные с эмалированным покрытием;
алюминиевые.

Для изготовления вытяжки используется специальная сталь, а в качестве покрытия наносят жаропрочную эмаль, которая не растрескивается в процессе эксплуатации при воздействии высокой температуры. Главным недостатком металлических дымоходов является образование конденсата при значительной разнице температур изнутри и снаружи конструкции, поэтому их изолируют с помощью утеплителей.

Теплоизоляционные материалы должны быть устойчивыми к возгоранию, поэтому оптимальным вариантом является использование минеральной ваты.

Стальная газовая вентиляционная труба может быть и с внутренним утеплением, выполненным в заводских условиях. Такие изделия отличаются высокой прочностью и длительным сроком службы.

Еще одним вариантом удаления продуктов сгорания топлива при работе газового оборудования является коаксильный дымоход, который представляет собой конструкцию из двух труб. Одна из них служит для отвода отработанных газов и расположена внутри другой, предназначенной для забора и перемещения к горелке воздушных масс. Они поступают с улицы, поэтому газовое отопительное оборудование с коаксильным дымоходом можно устанавливать в любом помещении.

Для газовой колонки выбор труб для вентиляции не ограничивается жесткими конструкциями. Гофрированный дымоход не уступает по техническим характеристикам жесткому, обеспечивает необходимую тягу и эффективно отводит отработанные газы. Кроме того, он отличается гибкостью, что позволяет избежать переходов и использования соединительных элементов.

Гофрированная вытяжка для газовой колонки имеет небольшой вес, проста в монтаже и устойчива к воздействию конденсата. Она изготавливается из ламинированной многослойной фольги и стальной проволоки, которая служит каркасом. При необходимости гофрированная труба наращивается до нужной длины.

Виды вентиляционных систем для коттеджа

Нормальная жизнедеятельность и комфортное самочувствие жильцов обеспечиваются наличием эффективного воздухообмена

Особенно наличие чистого кислорода важно для жилых комнат – детской, спальни, гостиной. Для вывода загрязнённого воздуха важно наладить эффективную вентиляционную систему на кухне, в туалете и ванной комнате, а также в служебных помещениях

Для установки вентсистемы, которая будет обновлять воздушные массы внутри жилья, существует два варианта:

Естественный воздухообмен

Эта система вентиляции в частном доме функционирует за счёт возникающей разницы давления между воздушными потоками внутри и снаружи здания. Благодаря тому, что поступающий извне кислород более холодный, при поступлении внутрь помещения он вытесняет более лёгкий, нагретый воздух, который поднимается по шахтам и выходит наружу.

При возрастании порывов ветра, а также при возникновении температурной разницы внутри и снаружи здания, внутрь поступает больше свежего воздуха. Современные пластиковые стеклопакеты затрудняют естественный вход воздушных масс снаружи, но они, и стены дома имеют специальные приточные клапаны. Таким образом, загрязнённый воздух удаляется из дома, попадая в вентканалы, расположенные на кухне и в ванной с туалетом, а чистый воздух поступает после проветривания помещений.

Плюсы и минусы вентиляции за счёт естественной циркуляции воздуха:

Вентиляция дома осуществляется без использования электричества или специального оборудования.
Это простая система, которая не нуждается в постоянном обслуживании.
Бесшумная вентиляция.
Возможность комбинирования с различными фильтрами и кондиционерами.
Из недостатков отмечаются: слабая циркуляция воздуха, невозможность регулирования объёма поступающего и удаляемого воздуха, а также зависимость от внешней температуры воздуха. Когда снаружи такая же температура, как внутри здания, тяга становится очень слабой, нарушая циркуляцию воздуха.

Механическая вентиляция в доме

Отличается от естественной тем, что для эффективной циркуляции воздуха используется различное оборудование для нагнетания воздуха (вентиляторы, компрессорные установки, насосы).

Возможность эксплуатации там, где невозможно производить естественное проветривание или такая система не работоспособна.
Функционирование системы вне зависимости от температуры и климатических условий.
Возможность создавать комфортные условия, нагревая, охлаждая, очищая или увлажняя уличный воздух.
Из недостатков отмечаются: финансовые затраты на оборудование и электричество, а также периодического технического обслуживания системы.

Выводы и полезное видео по теме

Из следующего ролика можно узнать, как правильно составить проект приточной вентиляции:

Как реализовать приточную вентиляцию в коттедже своими руками:

Проще всего и дешевле в частном доме сделать классическую естественную вентиляцию.

Но если коттедж большой по квадратуре, с множеством жилых и нежилых комнат, камином и оборудованием на газу, то потребуется обустраивать механический ее аналог. Эта система обойдется дороже в монтаже и эксплуатации, но зато воздухообмен и микроклимат внутри будут на должном уровне.

Как сделать приточную вентиляцию в частном доме своими руками: принцип работы, проектирование и монтаж
