Проточный водонагреватель своими руками – что и как делать

Крепление и подключение

Схема подключения проточного водонагревателя с тремя точками водозабора.

В нашем обзоре мы рассмотрим процесс установки выбранного вами проточного электрического водонагревателя своими руками в систему с несколькими точками водоразбора – это будут душ, умывальник и раковина на кухне. Также предполагается, что квартира уже подключена к горячему водоснабжению, но нужно его продублировать (актуально в летний период, когда выполняются плановые работы по ремонту систем водоснабжения).

Для начала нам нужно определиться с местом установки – схема подключения проточного водонагревателя в квартире должна быть такова, чтобы горячей водой смогли воспользоваться все потребители. Поэтому мы будем устанавливать нагреватель воды там, где поблизости проходят трубы с горячей и холодной водой.

С помощью карандаша размечаем отверстия для крепления нашего нагревателя воды

Берем в руки карандаш и размечаем на стене места, где мы будем сверлить отверстия под дюбели – для этого нужно глянуть на заднюю стенку водонагревателя, где находятся монтажные отверстия. После этого берем в руки дрель и приступаем к сверлению. В готовые отверстия загоняем дюбели, затем с помощью отвертки закручиваем шурупы и вешаем на них нагреватель воды.

В отдельных моделях нужно снять переднюю крышку и закрепить прибор шурупами изнутри. Необходимости в использовании мощных шурупов или анкерных болтов нет – в отличие от накопительных водонагревателей, проточные модели весят очень мало.

Для подключения холодной воды к проточному водонагревателю необходимо к крану, идущему от стояка, (если крана нет, то его необходимо врезать) присоединить тройник. К одному выходу тройника подключаем старую систему водопровода, а ко второму, через еще один кран, подключаем нагреватель воды.

На следующем этапе подводим холодную воду. Для этого врезаем в трубу кран, а после него – тройник. Кран необходим для полного отключения всей системы от водопровода (как правило, он уже есть в квартире). От тройника делаем отвод к нагревателю воды, для герметизации подключений используем фум-ленту. В отводе к нагревателю желательно установить еще один кран.

С выхода водонагревателя горячая вода отправляется к точкам водоразбора. Врезаем в трубу с горячей водой тройник, перед ним ставим кран, который будет отсекать центральное горячее водоснабжение. На трубе, ведущей от нагревателя к водопроводу, ставим еще один кран (все делается по аналогии с входными трубами).

Подключаем проточный водонагреватель к домашней электросети через УЗО.

На следующем этапе выполняем подключение к электрической сети. Так как у нас имеется несколько точек водоразбора, то водонагреватель нужен мощный. Следовательно, нам нужно проложить от электрического щита отдельный многожильный провод с сечением не менее 6 мм – посредством такого провода подключаются нагрузки до 10 кВт (при максимальном токе до 40 А). Не забываем установить на этот провод дополнительный автомат УЗО.

Если у вас нет опыта работы с электрическими щитами и электропроводкой, пригласите опытного специалиста. Работая с электрическим щитом, не забывайте соблюдать правила техники безопасности.

Как только все будет готово, можно приступать к тестированию системы. Нужно удостовериться, что наши соединения не имеют протечек. Перед включением проточного нагревателя воды следует убедиться, что в трубах имеется вода – включать нагреватель в «сухом» состоянии нельзя, так как это приведет к его выходу из строя.

Как пользоваться всей этой системой?

В летний период, когда горячего водоснабжение нет, нужно перекрыть подачу горячей воды и открыть краны на входе в водонагреватель и на его выходе. После этого включаем автомат УЗО и устанавливаем требуемую температуру нагрева (если есть подобные регулировки). Помните, что при использовании сразу двух точек водоразбора температура воды может несколько меняться.

При восстановлении централизованной подачи горячей воды, нужно отключить автомат УЗО, перекрыть краны на входе в водонагреватель и на выходе, после чего открыть кран подачи горячей воды из центрального водопровода. В случае повторных перебоев с горячим водоснабжением, мы сможем опять переключиться на проточный водонагреватель.

Применение обратного клапана

Этот механизм относится к системе безопасной эксплуатации. Его использование на устройстве, работающем под давлением, необходимо.

При нагревании вода в бойлере заметно увеличивает свой объем, в результате чего растет давление в сосуде. Крайним проявлением этого процесса является его разрыв. В результате помещение наполняется паром и горячей водой, что может нанести людям значительный вред.

Установленный на бойлере клапан при достижении критичных значений открывает пружинную заслонку для сброса воды, которая выводится через штуцер. Для ее утилизации на штуцер устанавливается шланг, подключаемый к ближайшему сбросу в водопровод канализации. Его нужно надежно закрепить, поскольку сброс может производиться с большим напором. После сброса излишней воды пружинный клапан закрывается.

На клапане также имеется рычаг для сброса воды, который можно использовать принудительно в ручном режиме.

Подсоединение к трубам горячей и холодной воды

После кабеля переходим к сантехнической запорной арматуре.

Водонагреватель имеет два выхода с резьбой ½ дюйма (G1/2). Здесь в отличие от ранее рассматриваемого варианта, на холодный и горячий отвод необходимо установить по вентилю соответствующего размера.

Все резьбовые соединения лучше делать на аэробном герметике. Это гораздо быстрее и надежнее, плюс не требует от вас каких-то особых навыков сантехника, как при работе со льном или паклей.

Обрабатываете резьбу спиртосодержащей жидкостью, удаляете все пылинки и соринки, наносите небольшой слой герметика и закручиваете арматуру.

Данную сборку необходимо оставить на некоторое время, чтобы герметик схватился и “встал” (длительность высыхания смотрите на тюбике).

Где следует устанавливать мощный проточный водонагреватель на весь дом? Самое удачное место – возле коллекторной группы, там где идет разводка всей сантехники.

Для этого в конце коллектора придется установить тройник. Монтируете его на трубу ГВС и ХВС.

К этому же месту с щитовой должен приходить и кабель. Хотя как мы рассматривали ранее, ноль иногда бывает и не нужен, кабель лучше протянуть пятижильный (для 3-х фазного прибора) ВВГнг-Ls 5*4мм2 или ВВГнг-Ls 5*6мм2.

Пустая незадействованная жила будет резервной, что называется на всякий случай.

Для разметки точек крепежа во многих комплектах идет специальный шаблон. Если его нет, воспользуйтесь линейкой.

Ошибка №6
При этом соблюдайте минимальные расстояния до ближайших объектов.

Особенно это касается нижней кромки. Оставите мало места, в дальнейшем столкнетесь с проблемой подключения нижней подводки.

После монтажа корпуса подгоняете трубки и фитинги от коллектора до вентилей на проточнике

Не важно, что это будет – медь или дешевый полипропилен

После примерки и подгонки обжимаете и спаиваете все фитинги.

Когда не хотите заморачиваться с паяльником или прессом, можно обойтись гибкой подводкой.

Это самый недорогой и быстрый вариант подключения проточника. Таким способом можно подсоединиться практически в любом месте.

Делаете на основных трубах отвод через Т-образный тройник и соединяете прибор армированными гибкими шлангами.

Как самому собрать проточный нагреватель

Перед тем как начать сборку, подготовьте все детали. Металл нужно зачистить от ржавчина, для этого используется дрель с насадкой-щеткой. Учитывайте, что диаметр листа должен превышать размеры колбы ТЭНа.

Отметьте места на листе, где будет располагаться спираль. Используйте дрель с диаметром сверла больше, чем ножка нагревателя. Проделайте отверстия для крепления болтов. По торцу изделия проделайте отверстия керном. Они должны располагаться строго посередине.

Сделайте два эскиза с помощью болгарки. Следуйте схеме и разметке. На втором варианте отверстия не нужны. В итоге получится нижняя и верхняя часть прибора. Далее действуйте так:

  • Соедините деталь с отверстиями и колбой ТЭНа. Следите, чтобы все соединения были герметичны, после чего приварите части друг к другу.
  • Убедитесь, что длина колбы не превышает размер спирали более 1,5 см. Иначе нужно ее укоротить.
  • В трубе изготовьте два отверстия для подвода воды, сверху и снизу.
  • Приварите отрезки трубы так, чтобы сторона без резьбы обращалась к колбе.
  • Приварите два корпуса, которые были вырезаны из листа.
  • Внутри камеры установите заземляющий болт.
  • Подключите устройство к воде и запустите для проверки.
  • Осмотрите, насколько герметично спаяны детали, нет ли протечки.
  • Если все в порядке, следует отключить прибор, загрунтовать и покрасить поверхность антикоррозийной краской.

При желании можно организовать газовый или дровяной нагрев воды. Но тогда лучше сделать накопительно-проточный корпус.

Простой самодельный прибор не является безопасным, поэтому нужно постоянно следить за его работой, контролировать поступление воды, чтобы ТЭН не работал впустую. Ведь эта техника не имеет защитных датчиков.

Из чего сделать накопительный бак

Перед  тем, как сделать водонагреватель, необходимо определиться с конструктивными особенностями будущего бойлера. Чаще всего, это накопительная емкость с установленным внутри ее ТЭН, который отвечает за нагрев воды.

Для накопительного бака лучше выбирать емкости из стойкого к коррозии металла. Наиболее походящие варианты: нержавеющая или эмалированная сталь, качественный пластик, алюминий. Можно использовать и железные баки, только их придется предварительно обрабатывать специальным защитным составом, который минимизирует образование ржавчины. В противном случае вода, проходящая через такое нагревающее устройство, может быть не пригодна для бытовых нужд.

Установка проточного водонагревателя

Малый вес и небольшие размеры этого типа нагревательного прибора увеличивают возможности по его монтажу. Например, довольно популярной является установка водонагревателя под раковиной в ванной или кухонной мойкой. Быстрый нагрев воды обеспечивается мощными ТЭНами, которыми оснащается этот тип устройства. Соответственно к квартирной проводке предъявляются повышенные требования относительно нагрузки.

Если электропровод в вашей квартире не рассчитан на использование сверхмощных приборов, таких как электроплиты, вам понадобится приобрести автомат 32-40 Ампер и электрокабель ПВС 3*6 или 3*8.

Как только вопросы подвода напряжения решены, можно начинать устанавливать прибор. Устройство этого типа нагрева воды может быть инсталлировано двумя способами: стационарным и временным.

Схема работы стационарного варианта заключается в следующем: подогретая вода поступает и спускается одновременно с централизованным водоснабжением. Чтобы установить проточный водонагреватель стационарно, необходимо в трубы с подачей холодной и горячей воды вмонтировать 2 тройника, а затем установить герметичные краны.

После чего холодный трубопровод нужно соединить с вводом в водонагреватель. Гибким шлангом потребуется соединить выход горячей воды с краном горячего трубопровода.

Откройте вентили на трубах и смесителе для проверки соединений на герметичность. Как только водонагреватель будет подключен к электропитанию, потечет нагретая вода.

Не забудьте перекрыть стояк с горячей водой, иначе нагретая вода стечет вниз по трубам к соседям.

Схема временного подключения предусматривает применение душевого шланга, который можно просто перекрыть, когда возобновится централизованная подача горячей воды. Для временного типа необходим поток холодной воды. Поэтому в холодный трубопровод требуется врезать тройник и установить запорный кран.

Гибким шлангом соединяем трубу с вводом и водонагреватель. Подключаем аппарат к сети, открываем оба крана и уже через 30 секунд получаем нагретую воду.

За и против установки накопительного и проточного водонагревателей

Виды водонагревателей

Среди продаваемых в магазинах устройств есть несколько вариантов основных приборов, которые отличаются не только мощностью нагрева, но и принципом работы:

Проточные водонагреватели

Их суть заключается в том, чтобы поток воды нагревался моментально за счет встроенных нагревательных элементов.

  • Газовые. Здесь горящий газ нагревает теплообменник, который уже, в свою очередь, нагревает воду.
  • Электрические. В них поток воды запускает реле, управляющее нагревательным элементом.

Накопительные водонагреватели

Такие приборы являют собою металлический бак для воды, размерами от 50 до 300 литров, внутри которого расположен нагревательный элемент. За счет отличной теплоизоляции и специальных датчиков, в бойлерах постоянно поддерживается установленная температура воды, которая при охлаждении автоматически подогревается.

  • Газовые. Нагревающий воду теплообменник, представлен в виде латунного или медного змеевика, который расположен либо в нижней части бойлера, либо распределен по всему корпусу. Такой змеевик получает тепло уже от газовой горелки, размещенной в нижнем отсеке бойлера.
  • Электрические. Нагрев при этом происходит за счет тэна, который может быть мокрым – при непосредственном контакте с водой и «сухим» без прямого доступа к жидкости. Во втором случае специальная изоляция от воды – термоэмаль — защищает также металл от коррозии, что продлевает срок его службы на несколько лет. Для защиты внутренних стенок бака от коррозии предусмотрен магниевый анод.

Накопительные водонагреватели, в зависимости от типа конструкции, делятся на:

  • Вертикальные. Особенность их работы заключается в том, что трубка по которой поступает холодная вода расположена снизу бака, а для вывода уже горячей — в верхней части. Из-за разницы в плотностях горячая вода всегда остается наверху, а холодная внизу, что предотвращает их смешиванию. В результате, потребитель всегда получает теплую воду заданной температуры.
  • Горизонтальные. Такой тип устанавливается, в основном, при недостатке места. Следует учитывать, что смешение холодной и горячей воды неизбежно, поэтому температурный режим воды придется регулировать смесителем.
  • Напольные. Главное их отличие — большой объем бака. Данный вид бойлеров выпускается от 200 литров. Для таких гигантов напольное крепление является единственно возможным вариантом.

Накопительный водонагреватель

Материалы для изготовления устройства

Главное «сырье» — пластиковые бутылки. Их количество рассчитывается от размеров планируемого прибора: чем больше площадь, тем результативнее нагреватель, но и меру учитываем. Все емкости берем одинаковые по объему, ширине и высоте.

Не обойдемся и без:

  • тетрапаков из-под сока, молока, внутри которых есть фольгированный слой (их берем столько же, сколько и бутылок);
  • ПВХ-трубы для горячей воды с сечением ½, наружным диаметром 20 мм;
  • поплавкового клапана;
  • бака или бочки в качестве накопителя;
  • утеплителя для бака или бочки — удобна в этом случае минвата.

Возьмем и необходимое количество тройников, поворотов, кранов. Плюс эмульсию для создания черного покрытия. Это может быть обычная краска или специальный состав.

Пассивный солнечный водонагреватель своими руками: схема прибора

Солнечный нагреватель воды – прибор, для работы которого нет необходимости подключаться к электроэнергии и использовать насосы для циркуляции воды. Самый простой агрегат, часто используемый для летнего душа или самодельного водопровода – большой металлический бак, наполненный водой. За день вода в нем может нагреться до 40 градусов. Благодаря разводке труб, можно пустить воду, как в душ, так и на кухню.

Солнечный конвектор состоит из накопительного бака, водопроводных труб, поглотителя тепла и теплообменника. На бытовые нужды достаточно 200 литрового бака и солнечного конвектора, площадью 2-2,5 кв.м. Такой прибор сможет нагреть достаточное количество воды за пару солнечных часов.

Схема работы над солнечным конвектором:

  1. Цельнотянутые трубы сварить между собой, формируя решетку. С помощью сварки прикрепить ее к листу из прочной стали и покрыть черной краской.
  2. Изготовить раму из влагостойкой фанеры и прикрепить ее к стальному листу, прорезав в раме отверстия для труб.
  3. Утеплить трубы и накрыть коллектор стеклом, соединив части силиконом. Свободное пространство между рамой и стеклом также промазать силиконом.
  4. Медную трубу согнуть по спирали, вывести ее край наружу. Бак утеплить для лучшего сохранения тепла.
  5. Установить коллектор на место, соединить его с трубами для холодной и горячей воды. Расширительный бачок установить при поступлении горячей воды в баке.

Чтобы проверить бойлер на работоспособность нужно наполнить бак водой, залить воду и в систему конвектора. При нагревании воды, она будет подниматься вверх и заполнять бак, а из него в систему будет поступать холодная вода.

Как делают проточный нагреватель на газовой печке

Во всех квартирах имеется газовая плита с 3 – 4 конфорками, а также кастрюли и мыски большого диаметра. Осталось докупить (достать) медную или стальную гибкую трубку диаметром 10 – 13 мм общей длиной не менее 5 метров, намотать ее в змеевики, и разместить их в паре-тройке кастрюлей. Также приобщить силиконовую гибкую трубочку для соединения нескольких таких бойлеров косвенного нагрева между собой. А также для подключения к водопроводной сети, где использовать стандартный переходник, например, 12 мм на ½ дюйма.

Видео расскажет, как можно сделать самостоятельно проточный водонагреватель на газу. Но польза от него под вопросом…

Это интересно: Самодельный фильтр для очистки воды своими руками

Сборка абсорбера для коллектора

Изготовленный теплообменник обязан нагреваться от солнечного света. Но для того чтобы значительные объемы воды в емкости нагревались под солнцем равномерно и быстро, недостаточно площади только лишь теплообменника. Необходимо сделать еще одно устройство, большее по площади, аккумулирующее тепло и передающее его водонагревателю. Это устройство называется «абсорбер».

Его можно изготовить из тонких листов металла, которые продолжительное время сохраняют тепло, а также довольно быстро нагреваются. Между листами укладываются трубки, а сверху – стеклянные листы. Снизу конструкции располагается толстый слой утеплителя, как правило, для этой роли используют стекловату.

Подключение мощного водонагрева на всю квартиру

Тем, кто хочет получить полноценную замену горячего водоснабжения, придется купить нечто более мощное.

Речь здесь идет о моделях от 10квт и выше. Например, популярные марки Thermex и Clage. Чаще всего покупают на 12-15кВт, причем на три фазы.

Такие штуки по заводским параметрам выдерживают максимальное давление до 10 бар (1Мпа) и спокойно потянут всю систему ГВС в доме. Норма давления для многоэтажки от 0,3 (минимум) до 6 атмосфер (0,6Мпа).

Расход-производительность аппарата от 6 до 9 л/мин, при увеличении температуры от начальной (дельта) на 25С.

Подготовительные работы опять начинаются с разбора водонагревателя.

Откручиваете винты в нижней части корпуса и аккуратно снимаете защитную крышку.

Будьте осторожны, от цифрового табло до платы управления идет шлейф проводов, не порвите его.

Данный шлейф легко отсоединяется через штекер.

В комплектации с настенным нагревателем зачастую идет короткий кусок штатного кабеля, который редко куда можно приспособить.

Классификация водонагревателей

В зависимости от технологии нагрева воды различают проточные и накопительные устройства. Накопительный электрический бойлер способен на протяжении длительного времени совершать процесс нагрева воды. Теплоизоляционные характеристики этого устройства позволяют сохранять длительное время высокую температуру воды, без использования электроэнергии.

Объем водонагревателя определяется потребностями семьи в горячей воде. Так, семье из двух человек будет достаточно нагревателя на 50 л.

Принцип работы проточного нагревателя состоит в периодическом нагреве воды путем пропускания ее через себя. Период нагрева воды длится не более одной минуты. Так как температура воды увеличивается незначительно и на короткое время, его целесообразно использовать на кухне для мытья посуды и т.д. Во время работы проточный нагреватель затрачивает большое количество энергии.

Установка проточного водонагревателя

Использование проточного водонагревателя.

Для того чтобы установить проточный водонагреватель своими руками, понадобятся следующие инструменты:

  • электрический водонагреватель;
  • дюбели и шурупы;
  • крестовая отвертка;
  • перфоратор;
  • сверло для бетона;
  • разводной ключ;
  • тройной кабель из меди для обеспечения оптимальной мощности нагревателя;
  • фум-лента;
  • пассатижи.

В случае установки проточного водонагревателя стационарного типа, следует в комплект инструментов и материалов включить тройник, который будет выводить воду непосредственно из трубы к устройству, кран для перекрытия воды на входе и гибкий шланг, ведущий к водопроводу от трубы.

Для того чтобы установить стационарный нагреватель своими руками, следует перекрыть подачу холодной воды в заранее намеченном месте. Используя фум-ленту следует прикрутить туда переходник. Следующий шаг — присоединение электропроводки и вывод ее на розетку. При установке водонагревателя своими руками следует учитывать, что его мощность должна находится в рамках пределов возможности квартирной электропроводки. После этого можно установить нагреватель в заранее отведенное место.

Водонагреватель своими руками: выбираем тип устройства

Несмотря на то что в домашних условиях накопительное устройство изготовить намного проще, следует, прежде всего, рассмотреть вариант сборки проточного водонагревателя. Такая бытовая техника позволит мгновенно нагреть воду, а электричество будет расходоваться только в момент включения прибора. В отличии от бойлеров, для установки проточного прибора не требуется много места, также не нужно делать теплоизоляцию устройства.

Для нагрева воды в обоих вариантах используется ТЭН, но для изготовления проточного устройства нужно будет приобрести более мощный элемент.

Мощный водяной ТЭН

Из дополнительных деталей не обойтись без использования УЗО. Это устройство автоматически отключит контакты, если произойдёт утечка электрического тока. Также следует запастись медными проводами большого сечения и инструментами для работы.

Как самому сделать электрический бойлер?

В первую очередь нужно сказать, что собирать самому различного рода электроприборы можно лишь в случае, когда вы владеете всеми знаниями по электрической безопасности и хорошо разбираетесь в этой технике. Иначе самодельно сделанное устройство сможет нанести вред здоровью и жизни ваших домочадцев.

Если вы уверены, что знания и опыт позволяют вам сделать самому водонагреватель, то предлагаем вариант бойлера, который можно с легкостью собрать в домашних условиях.

Создавать водонагреватель будем на основе прибора под названием «мойдодыр». Это умывальник с подключенным к нему баком для воды, который оборудован нагревателем. Стоит это устройство совершенно недорого, приблизительно 2000-3000 руб. Наша главная цель – это усовершенствовать «мойдодыра», оборудовав его емкостью большего размера (120 л), а также насосом, который позволит наполнять бак автоматически.

Для начала необходимо подобрать подходящее место для установки бака. Он не должен мешаться при перемещении по даче. Помимо этого, нужно расположить бак таким образом, чтобы он для маленьких детей был недоступен.

В бачке прорезаем отверстие и устанавливаем в него поплавок с клапаном – таким, как применяют в бачках унитазов для слива. Чтобы заработала вся система, штанг, который удерживает поплавок, необходимо сделать чуть короче. После подсоединяем бак к смесителю мойки или умывальника. Лучше всего это выполнить с помощью специального шланга от стиралки.

В предварительно сделанное для него отверстие ставим нагревательный элемент. Соединение нужно уплотнить с помощью резиновой прокладки. Желательно для этих целей выбрать нагреватель, который оборудован терморегулятором и рассчитан на мощность 1.3 кВт.

Достоинства и недостатки проточного водонагревателя

Установка водонагревателя

Преимущества

  1. Компактные размеры. Проточный обогреватель не занимает много пространства. При этом в продаже доступны модели нагревателей, укомплектованные смесителем и лейкой душа, что позволяет дополнительно сэкономить.
  2. Быстрый нагрев. В отличие от моделей накопительного типа, проточные нагреватели начинают давать теплую воду уже спустя 30-60 секунд после запуска.
  3. Отсутствие ограничений на объем подогретой воды. Пользователь может получить ровно такое количество горячей воды, которое ему нужно, в отличие от накопительных баков, объем которых ограничен.
  4. Сравнительно низкая цена.

Недостатки

  1. Сравнительно высокое потребление электроэнергии.
  2. Требовательность к проводке, автомату и счетчику.
  3. Ограниченная производительность. Этот недостаток актуален только для маломощных и компактных бюджетных моделей, способных готовить горячую воду исключительно для ванной комнаты. При необходимости обустройства разводки и на кухню придется потратить больше денег на покупку более энергоемкой и габаритной модели.
  4. Сравнительно дорогая эксплуатация по причине существенного потребления электроэнергии.

    Установка водонагревателя своими руками

Проточные водонагреватели лучше всего подходят для домов и квартир, укомплектованных электрическими плитами. В данном случае счетчик и электропроводка уже будут соответствовать нормативным требованиям.

Как подсоединить проточный водонагреватель к электросети

ГОСТ МЭК 60335-1-2008 (IEC 60335-1:2006), IEC 60335-2-35-2014, общие ПУЭ, СНиП правила установки на электросеть закрепляют нормативно. Подсоединение проточника к электропитанию – при подготовке к монтажу нужно учесть:

  • обязательные заземление и автоматика защиты, отключающая питание при замыканиях, попадании тока на корпус, скачках напряжения. Идеально, если обеспечены две меры одновременно. В новых домах (с 1998 года) проводка 3-жильная, имеет «землю». В старой застройке придется тянуть отдельную линию;
  • проводка (электричество при подключении ведут от распредщитка):
    • для старого жилья с 16-амперными пробками подойдут бойлеры до 3,5 кВт, но «с натяжкой»;
    • в новой застройке, домах с электроплитами счетчики обычно 40-, 32-амперные – там допустимы изделия до 6 – 8 кВт;
  • учитывают:
    • суммарную нагрузку на линию – если ее достаточно только для ЭВН, нельзя подсоединять к ней другие электроприборы;
    • сечение жил – для подключения проточного электроводонагревателя нужен провод сечением минимум 2,5 мм². Допустимы алюминиевые, но для надежности всегда рекомендуют медные, выдерживающие большую нагрузку.

Ограничения и рекомендации по мощности потребителей при подключении проточного водонагревателя к электросети:

  • сечение медных жил 2,5 мм² (это минимум) достаточно для 5,9 кВт, для 3,5 кВт этого хватит. Если водонагреватель используется для душа, то комфортная мощность 6 – 8 кВт, потребуется 4 мм²;
  • в квартирах на одной розеточной линии редко бывает по одной розетке, это надо учесть, чтобы не подключать приборы, которые создадут перегрузку, так как мощность потребителей суммируется;
  • есть проточники:
    • однофазные с диапазоном мощности 3 – 12 кВт – проводка трехжильная (220 Вольт);
    • трехфазные, 12 – 30 кВт – четыре жилы (380 Вольт);

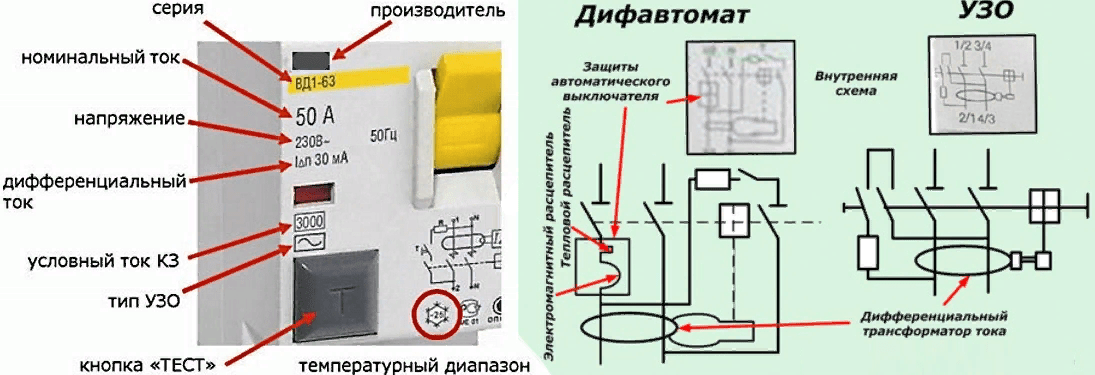

  • рекомендовано, особенно если нет заземления, ставить автоматику защитного отключения:
    • УЗО и автовыключатель;

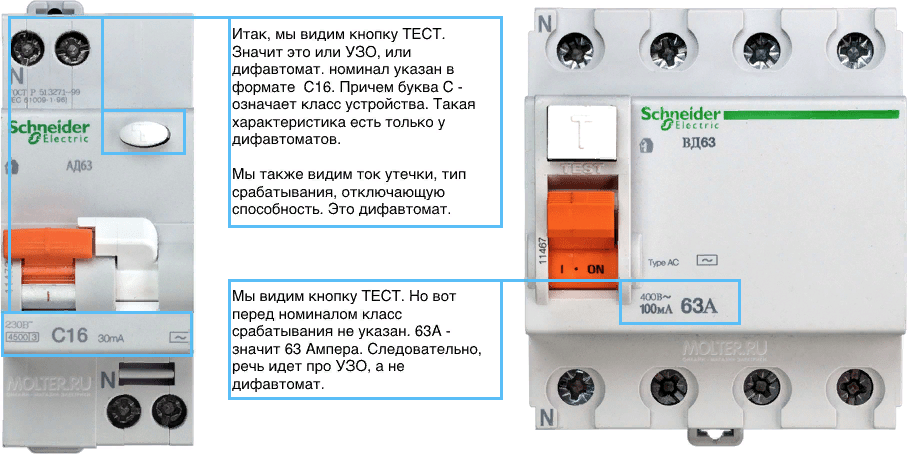

    • дифференциальный автомат, другое название АВДТ – автоматический выключатель диф. тока;
  • по надписи на розетке и ее форме можно определить, на какую мощность рассчитана линия.

Таблицы для определения сечения жил:

Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт
Мощность водонагревателя, кВт 3,5 12
Сила тока, А 4,5 9,1 13,6 15,9 18,2 27,3 36,4 54,5
Рекомендуемое сечение токопроводящей жилы кабеля, мм² 1,5 2,5 2,5 10
Максимальная длина кабеля, м 35 17 17 25 22 23 27 30
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт
Мощность водонагревателя, кВт 13 15 18 21 24 27 35
Сила тока, А 9,1 19,5 22,8 27,3 31,9 36,5 41,0 53,2
Рекомендуемое сечение токопроводящей жилы кабеля, мм² 1,5
Максимальная длина кабеля, м 50 52 48 40 51 45 53 41
Мощность водонагревателя, кВт 2 – 3 4 – 5 6 – 8 9 – 10
Сечение медных жил, мм² 1,5 – 2,5 2,5 – 4 4 – 6 6 – 10
Номинальный ток автовыключателя, А 16 25 40 50
РазновидностьВнешний вид
Советский вариант на 6 Ампер. Ставили на проводку, которая не подходит для водонагревателей.
Тип F с заземлением на 10 и 16 А (корпус может быть усиленный).
Тип F на 32 А.

При подборе дифавтомата руководствуются таблицей:

Схема подсоединения розетки (проводки) для проточника:

  • «землю» к соответствующей клемме в распредщитке;
  • фазу и рабочий ноль тоже подключают к щитку, но через дифференциальный автомат, где он обычно и находится.

Типовые электрические схемы подключения проточного водонагревателя:

Дифференциальный автомат и автоотключение – не одно и то же, хотя функции схожие:

  • вместо дифференциального автомата можно ставить устройство защитного отключения плюс автомат защиты;
  • АВДТ применяется чаще, он привычнее, это простое, эффективное и более универсальное решение, совмещает два вышеуказанных устройства.

Для безопасной установки необходимо и строго рекомендовано заземление, если его нет, хотя бы должно быть защитное отключение или АВДТ. Варианты работы устройств:

  • полную защиту от удара током, скачков напряжения обеспечат только заземление и указанная автоматика одновременно: отключение произойдет мгновенно после пробития фазы, полностью исключено поражение током пользователя, даже на доли секунды;
  • требования для установки в крайнем случае допускают отсутствие заземления: использование проточника возможно, но только с защитным отключением, которое сработает при касании человека к корпусу с напряжением. Удар током будет, но доли секунды – период равняется времени срабатывания АВДТ. Это лучше, чем ничего.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
