Пусковое реле для холодильника: устройство, как правильно проверить и починить

Когда следует проверить компрессор — признаки неисправности

Мотор-компрессор — важный рабочий узел холодильника, который обеспечивает циркуляцию хладагента по системе трубопроводов. Мотор расположен сзади в нижней части холодильного шкафа. Он может находится в закрытом отсеке за панелью или в открытой нише.

В большинстве старых и новых моделей стоят линейные компрессоры с подключением через реле.

В улучшенных современных — инверторные с управлением через преобразователь тока. Мотор на них подключен через клеммную колодку.

По конструкции компрессоры делятся на поршневые, их большинство, и ротационные. Но признаки неисправности у всех общие. В список основных входят:

• повышенная температура только в одном или в обоих отсеках;
• компрессор работает постоянно, с очень короткими промежутками отдыха;
• узел включается, работает несколько секунд, потом щёлкает реле, и мотор отключается, через некоторое время цикл повторяется, корпус компрессора сильно греется;
• мотор не запускается, корпус не греется.

Неисправности могут быть связаны с дефектами пускозащитного реле или компрессора.

Замена реле холодильника

Замена реле в холодильнике проводится в сервисном центре или самостоятельно в домашних условиях. Для проведения работы требуется тестер и отвертка, которой выполняется демонтаж элемента.

Снятие реле

Самостоятельно снять устройство можно с учетом нижеприведенных моментов:

• Перед проведением любых работ устройство должно быть отключено от сети, после чего нужно подождать некоторое время для обесточивания всей системы.
• Тип РТП снимается путем простого отсоединения контактов. Реле на холодильник для пуска двигателя часто устанавливается без изоляции контактов, что становится причиной появления окиси на контактах. Поэтому могут возникнуть проблемы с демонтажем.
• Заменить устройство можно с учетом того, каким образом оно крепится. Применяются заклепки, винты и защелки. Выкрутить винты можно отверткой, защелки отжимаются.

Тип применяемого метода крепления во многом зависит от модели холодильника. Заменить механизм можно самостоятельно только путем подбора реле с учетом характеристик оборудования.

Выбор реле

Проведя проверку механизма, часто можно обнаружить, что нужно провести его полную замену. Пусковое реле холодильника выбирается с учетом нижеприведенных моментов:

• Технических характеристик, которые указываются в инструкции по эксплуатации.
• По параметрам установленного двигателя.
• Механизм продается по различной цене: от 500 до 3000 рублей.

Производители указывают то, какие должны устанавливаться механизмы.

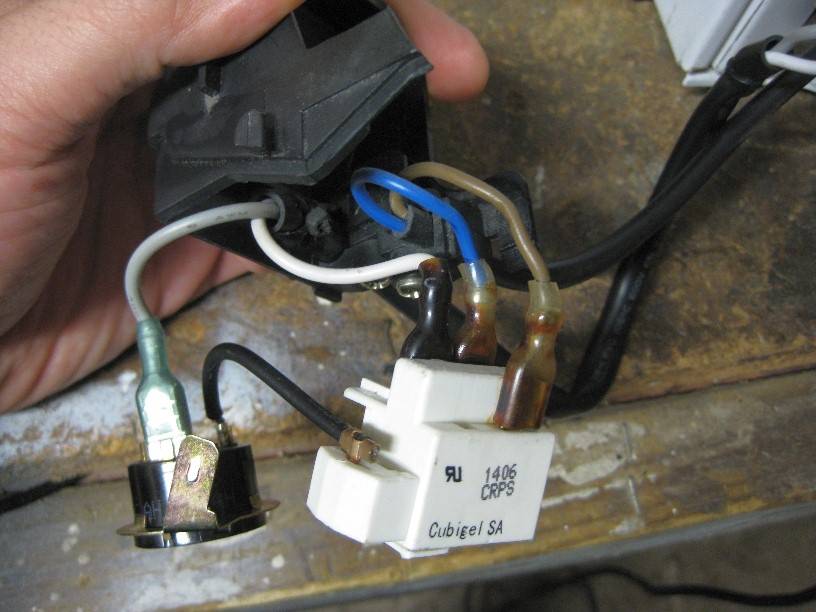

Подключение реле

Подключить к компрессору можно самостоятельно. Работа проводится по следующей схеме:

• отключить электроприбор от сети;
• подождать несколько минут для полного обесточивания оборудования;
• открепить шланг водоснабжения от задней стенки и отодвинуть, чтобы случайно не повредить;
• выкрутить крепежные элементы, фиксирующие защитную панель, убрать в сторону;
• старое пусковое реле удалить, если его нет, найти местоположение на компрессоре;
• подсоединить разъем к новому устройству;
• вставить на положенное место;
• подключить провода согласно маркировке;
• зафиксировать пусковой механизм винтами, защелками;
• поставить заднюю панель на место, прикрутить;
• прикрепить шланг водоснабжения, зафиксировать;
• включить в электрическую сеть для проверки.

После этого проводится установка исправного устройства. Сложная схема подключения предусматривает подключение дополнительных проводов, за счет которых осуществляется управление устройством.

Если холодильник работает не стабильно и проверяли реле, есть вероятность выхода из строя одного из важных узлов. Невысокая стоимость механизма позволяет заменить его быстро и без существенных затрат. На момент установки нового устройства нужно быть аккуратным, так как неправильное подключение может привести к неисправности.

Надежный способ диагностики

Когда пусковик перестает работать, останавливается и холодильник. Симптомы повреждения могут быть следующими:

• двигатель работает постоянно, не прерываясь (холодильник не выключается сам);
• на стенках появляется большое количество «снежной шубы», устройство морозит слишком сильно (из-за повышенной и безостановочной циркуляции);

Снежная шуба – верный признак неисправности

• наоборот – внутри холодильной камеры слишком тепло;
• сразу после отключения (не поддается «перезагрузке»).

Следует полностью отключить холодильник от сети, разморозить его. Все содержимое следует вынуть наружу, холодильник должен быть полностью пуст. Холодильник следует после этого включить и переключить регулятор температуру на самый максимум (минимум температуры). Внутри камеры, в камере следует оставить термометр (желательно, электронный). Если реле работает корректно, то в нужный момент термометр зафиксирует нужный уровень температуры и холодильник выключится. Если после достижения указанной температуры, мотор продолжает трудится (а значит, и охлаждать), то пусковое устройство следует заменить.

Подключение компрессора без переключателя

Подключение компрессора в систему без реле осуществляется согласно схеме, которую мы привели ниже.

Схема подключения мотора без реле

Необходимо взять проводник с двумя жилами на одной стороне и штекером на другой стороне. Один контакт следует присоединить к главной точке, а другой на рабочую обмотку. Теперь эти контакты следует соединить и воткнуть штекер в розетку. В этом случае исправный холодильник будет функционировать.

Видео – Подключение компрессора без переключателя

Схема холодильника Орск

Замена датчика-реле температуры (терморегулятора)

Снять поддон внутреннего шкафа холодильной камеры. Ослабить винты крепления трубки сильфона терморегулятора к испарителю. Освободить трубку сильфона терморегулятора из-под держателя трубки. При отсоединении трубки сильфона от стенки испарителя сохранить прокладки между трубкой и стенкой испарителя.

Снять ручку терморегулятора, потянув ее влево на плафоне освещения внутренней полости холодильника. Снять плафон освещения, для чего извлечь винт, соединяющий плафон освещения со стенкой шкафа, вывести из зацепления зубец в верхней его части. Затем движением от себя освободить плафон.

Снять терморегулятор и заменить его новым, установив в обратной последовательности.

Замена пускозащитного реле на мотор-компрессоре типа К4N

Отвернуть отверткой два винта крепления крышки реле и снять крышку. Отвернуть два винта крепления реле к кожуху мотор-компрессора, отсоединить контактную колодку от проходных контактов мотор-компрессора.

Отсоединить контактные разъемы электрооборудования холодильника от пускозащитного реле, для чего отвернуть два винта крепления стягивающих скоб и вывести разъемы из зацепления. Установить реле на мотор-компрессор в такой последовательности.

Поставить контактную колодку на проходные контакты мотор-компрессора. Вставить реле в кожух мотор-компрессора. Завернуть два винта крепления реле к кожуху мотор-компрессора. Вставить контактные разъемы в зацепление с контактными штырями разъема, поставить на свои места фарфоровые стягивающие скобы, вставить в них винты и завернуть отверткой. Поставить крышку реле, вставить два винта крепления крышки реле к кожуху мотор-компрессора и завернуть их (рис. 2).

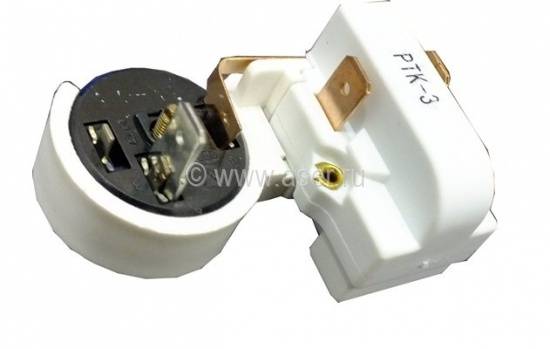

Замена пускозащитного реле типа РТК-Х

При замене реле РТК-Х его устанавливают непосредственно на проходные контакты кожуха мотор-компрессора.

Реле РТК-Х демонтируют в следующем порядке. Вывести из зацепления прижимную скобу и снять ее. Снять электрозащитную скобу с корпуса реле. Отсоединить пластинчатые контактные разъемы электрооборудования холодильника от штырей пускозащитного реле. Снять с проходных контактов кожуха мотор-компрессора пускозащитное реле и заменить его новым.

Новое реле установить в обратной последовательности (рис. 3).

Реализация защиты токового типа

Асинхронный мотор представляет собой сложный электрический прибор, который подвержен поломкам. Если произойдет короткое замыкание, то сработает автоматический выключатель, установленный в распределительном щите.

При отказе вентилятора, который охлаждает обмотку и механические подвижные элементы, среагирует встроенная тепловая защита компрессора.

Внутренняя тепловая защита электродвигателя основана на позисторах. Она реагирует на общее изменение температуры внутри устройства, которое может иметь как внутренние, так и внешние причины

Однако может возникнуть ситуация, когда мотор длительное время (более 1 секунды) начинает потреблять ток больше номинального в 2-5 раз. Чаще всего это происходит при незапланированной нагрузке на валу, возникающей из-за заклинивания двигателя.

Сила тока возрастает, однако не достигает значений короткого замыкания, поэтому подобранный по нагрузке автомат не сработает. Причин отключения у тепловой защиты тоже нет, так как температура за такой короткий промежуток времени не изменится.

Единственный способ оперативно среагировать на возникшую ситуацию и избежать оплавления рабочей обмотки – срабатывание токовой защиты, которая может быть установлена в разных местах:

• внутри компрессора;
• в отдельном токозащитном реле;
• внутри пускового реле.

Устройство, сочетающее функции включения пусковой обмотки и токовой защиты двигателя называют пускозащитным реле. Большинство компрессоров холодильников комплектуют именно таким механизмом.

Действие токовой защиты основано на трех принципах:

• при увеличении силы тока уменьшается сопротивление, возрастает нагрев токопроводящего материала;
• под действием температуры происходит расширение металла;
• термический коэффициент расширения для разных металлов отличается.

Поэтому используют биметаллическую пластину, которая сварена из металлических листов с отличающимися коэффициентами расширения. Такая пластина изгибается при нагреве. Один ее конец фиксируют, а второй, отклоняясь, размыкает контакт.

Для нагрева биметаллического размыкателя обычно располагают рядом спираль, через которую проходит электричество. Хотя иногда реализуют “прямой” вариант в виде токопроводящей пластины

Пластина рассчитана на температурное реагирование при прохождении тока определенной силы. Поэтому при замене пускозащитного реле необходимо проверить его совместимость с установленной моделью компрессора.

Схема термореле холодильника

В электрической схеме термореле есть 2 входа от источника питания: один – ноль, второй – фаза. Последний вход расходится тоже на два: напрямую на рабочую обмотку и через разъединяющиеся контакты на пусковую обмотку.

При отсутствии для реле посадочного места, подключая его к компрессору, нужно четко знать, как соединять контакты. В этом поможет приложенная документация, но можно разобрать компрессор, чтобы понять расположение проходных контактов.

Возле выходов имеются символьные значения:

• общий выход – С;
• рабочая обмотка – R;
• пусковая обмотка – S.

Реле на моделях холодильников различаются методом крепления на компрессоре или на раме прибора. У этих устройств собственные токовые характеристики. Если предстоит менять реле, это необходимо учитывать.

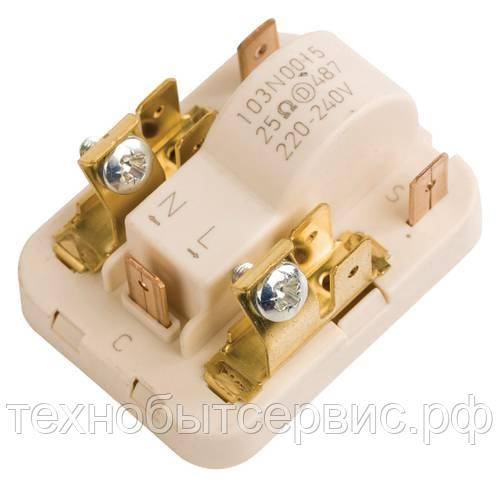

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен – цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

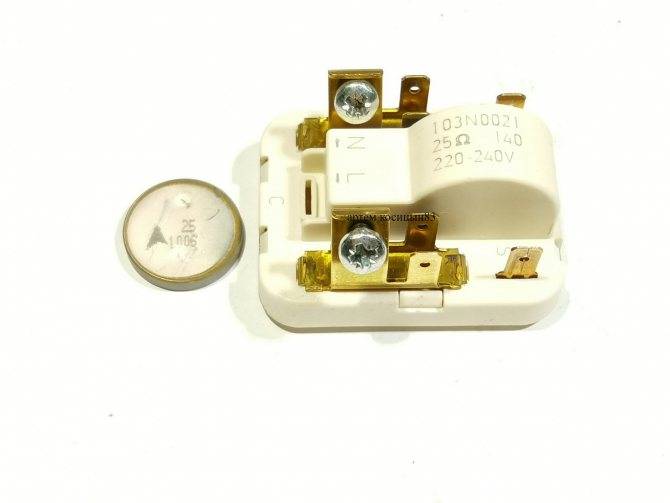

«Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает

В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются
Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения
Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента. В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.

В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:

• перегорела спираль, в этом случае контакты не будут звониться в любом положении;
• заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
• нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.

Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно

В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.

Как подключить и запустить

Допускается запустить компрессор холодильника без пускового реле, подав напряжение на пусковую и рабочую обмотку. Для коммутации используется медный многожильный кабель, на конце проводов устанавливаются соединительные клеммы, обеспечивающие надежный контакт. Клеммы крепятся к общей точке и выводу рабочей обмотки. Для улучшения доступа к контактным площадкам допускается временно демонтировать пластиковый лоток для сбора конденсата и талой воды, расположенный на верхней части компрессора.

Подключение компрессора холодильника производится временным подключением пусковой цепи (например, отверткой с изолированной рукояткой). Для повышения безопасности работы в разрыв цепи устанавливается специальная кнопка, активирующая обмотку при нажатии. Если запуск не удается, то заклинили подшипники ротора электромотора или элементы конструкции кривошипного механизма. При заклинивании деталей мотор издает характерное гудение.

После запуска мотора владелец оборудования оставляет холодильник работающим, периодически оценивая состояние морозильной камеры и проверяя температуру теплообменника, расположенного на задней стенке корпуса. Если на поверхности камеры появляется слой льда, а радиатор нагревается, то следует проверять пусковое реле и термостат. При отсутствии нагрева теплообменника и льда необходимо проверить наличие хладагента в магистралях.

Дополнительно рекомендуется проверить состояние поршневой группы. Для тестирования необходимо подсоединить манометр к нагнетательной магистрали; для коммутации используется специальная муфта. После включения мотора описанным выше способом стрелка прибора должна дойти до 6 атмосфер и выше, пониженное давление сигнализирует об износе поршня или зеркала цилиндра, о падении уровня фреона в холодильной установке.

Схема

В схему прямого подключения оборудования входят общая точка и вывод рабочей обмотки, которая имеет сопротивление в пределах 30-40 Ом. При подаче напряжения только на пусковую обмотку мотор работать не будет. На корпусах электрических двигателей или на реле наносится электрическая схема, которая поможет пользователю разобраться в тонкостях подключения. Рекомендуется подсоединять кабели питания инструментом, предназначенным для проведения электромонтажных работ. Перед началом коммутации штепсельная вилка извлекается из розетки бытовой сети.

Холодильник, как и любая бытовая техника, со временем может поломаться или просто устареть. Как показывает практика, второй вариант свойственен устройствам, которые в эксплуатации находятся двадцать и более лет. Но расстраиваться не стоит. Это повод приобрести новое современное оборудование. Оно отличается своими функциональными способностями в лучшую сторону. Поэтому такая замена будет вам только на руку.

Прежде чем выбрасывать холодильник, который пришел в негодность, проведите оценку работоспособности его отдельных деталей. Даже если произошла утечка фреона, и ремонт выполнить невозможно, то некоторые его агрегаты еще имеют ценность. Например, компрессор. Как показывает практика, его можно использовать не только в холодильнике, но и для решения многих других задач: накачать воздухом колеса, изготовить самодельный аппарат для покраски.

Принцип работы пускового реле

Трехфазному двигателю не нужно пусковое устройство. Через три катушки статора проходят переменные токи, фаза каждого из которых сдвинута относительно другого на 120°. Таким образом вокруг ротора создается «вращающееся» магнитное поле.

В неподвижном роторе, который выполнен в виде полого цилиндра из токопроводящих материалов или содержит короткозамкнутую обмотку (по принципу «беличьей клетки»), генерируются вихревые токи. А они в свою очередь взаимодействуют с электромагнитным полем статора, увлекаются за ним, стараясь его «догнать». Так генерируется электродвижущая сила, которая раскручивает ротор.

Как только частота (скорость) вращения ротора приближается к скорости вращения поля статора, в токопроводящей части роторе начинают «затухать» электромагнитные процессы, он начинает тормозить, снова возбуждается и разгоняется. То есть, ротор относительно магнитного поля статора вращается асинхронно.

В бытовых условиях используется однофазная сеть. Но одна рабочая обмотка не может «раскрутить» неподвижный ротор — для создания пускового момента на статоре необходима вторая обмотка со смещенной фазой.

Смещение фазы для тока пусковой обмотки создается с помощью катушки индуктивности или конденсатора. Но работа второй обмотки нужна только при пуске двигателя — движущийся ротор будет разгонять (или тормозить) вращение магнитного поля статора, поэтому для работы будет достаточно, если по основной обмотке протекает переменный ток.

Если резюмировать сказанное, то чтобы запустить мотор компрессора необходимо устройство, которое выполняет следующие функции:

• смещает фазу тока для пусковой обмотки;
• включает пусковую обмотку при запуске двигателя;
• отключает пусковую обмотку, когда ротор «разогнался».

Отсюда и название этой детали холодильника — пусковое реле.

Диагностика компрессора

При сбое в работе компрессора в первую очередь необходимо проверить кабель. Если кабель исправен, то нужно исследовать сам компрессор. Для проверки компрессора нужно:

1. Снять защитный кожух извлечь компрессор и отсоединить реле.
2. С помощью тестера проверить сопротивление. Если между верхним и левым контактами сопротивление равно 20 Ом, между правым и верхним — 15 Ом, а между левым и правым — 30 Ом, то компрессор исправен. Если показания сопротивления отличаются от этих значений, то компрессор неисправен.
3. Проверить сопротивление между проходными контактами и кожухом. Если мультиметр показывает обрыв, то агрегат исправен. Если прибор показывает какое-либо значение, то это говорит о серьезных неисправностях.

Также работу компрессора можно проверить с помощью манометра. Для этого манометр с помощью шланга нужно соединить с нагнетающим штуцером и измерить давление при включенном компрессоре. Если при этом значение давления составляет 6 атмосфер, то компрессор исправен.

Если электродвигатель работает, но необходимая температура в холодильнике не достигается, то причина заключается в утечке фреона. Здесь без помощи квалифицированного специалиста не обойтись.

Как проверить сопротивление?

Перед тем, как проводить самостоятельную диагностику компрессора холодильника, желательно провести проверку на пробой. Это нужно для того, чтобы не получить электротравму (внутренняя обмотка электродвигателя может давать напряжение на корпус). Эта ситуация может произойти с холодильниками старого образца.

Для проверки необходимо измерить сопротивление между корпусом и каждым из контактов. При этом, на корпусе нужно найти место, где отсутствует краска либо краску необходимо соскрести.

При проверке сопротивление на мультиметре должно показывать «бесконечность». Если прибор показывает какое-либо значение, то это говорит о неисправности электродвигателя и дальнейшая диагностика компрессора может иметь опасные последствия. В этом случае нужно действовать следующим образом:

1. Снять крышку пускового реле.
2. Отключить пусковое реле.
3. Проверить сопротивление между контактами с помощью мультиметра или омметра. Сопротивление между контактами проверяется в такой последовательности: между двумя нижними, между нижним и верхним левым, а затем между нижним и верхним правым контактами. Полученные значения сопротивлений необходимо сверить со специальной таблицей, в которой показаны оптимальные значения сопротивлений для данной модели. Следует отметить, что сопротивление пусковой обмотки больше сопротивления рабочей. Хотя, у некоторых зарубежных моделей это не так. Если между какими-либо контактами сопротивление равно 0, то это говорит о неисправности компрессора.

Как проверить ток?

После проверки сопротивления желательно также проверить и ток. Для этого нужно подключить реле и включить в работу электродвигатель. При этом, нужно быть уверенным в исправности данного реле.

Для проверки тока лучше всего использовать мультиметр, имеющий клещи. Клещами нужно зажать один из сетевых проводов. Величина силы тока должна быть прямо пропорциональна мощности электродвигателя. Например, для электродвигателя мощностью 140 Вт сила тока должна быть равна 1,3 А.

Запуск асинхронного двигателя однофазной сетью 230 вольт

Напряжение 380 вольт – три фазы по 230 вольт каждая, оба случая рассматривают действующее значение. Вызывающее на пассивном сопротивлении аналогичный тепловой эффект. Переменное напряжение непрерывно меняется, цифру усредняют по времени. Результат называют действующим (эффективным) значением величины.

Чтобы двигатель асинхронного типа работал правильно, поле статора должно вращаться. Легко обеспечить (доказано Николой Тесла): на три обмотки подать соответствующие фазы. Происходит векторное сложение полей. Результирующий вектор плавно вращается, увлекая ротор. КПД трехфазных двигателей сети 380 В максимальный из прочих разновидностей, типов включений. В промышленности применяется непривычный жилому дому вольтаж. Может жилец получить 380 В? Гипотетически – да. Профессиональный электрик найдет три фазы, сдвинутые друг относительно друга на нужный угол (120 градусов).

Фаза одна. Вращение поля невозможно принципиально. Движение получают, складывая минимум два вектора. Приходится использовать услуги конденсатора, сдвигающего напряжение на 90 градусов. Фактически при схеме звезды или треугольника одна обмотка выполняет роль пусковой, заставляет поле вращаться. В дальнейшем величина меняется линейно, поскольку двигатель набрал обороты, инерции хватит сохранить вращательное движение. Переменное поле будет ритмично толкать ротор в нужном направлении. Плавность уступает результирующей сложения трех векторов, функционированию домашней бытовой техники хватает.

Что делает пусковая обмотка. Двигатель не войдет в рабочий режим, создает второй вектор, который в первом приближении позволяет считать поле внутри двигателя вращающимся. Неровного круга сдвинуть, раскрутить ротор хватает. Обороты набраны, пусковая катушка должна быть отключена, толку минимум, энергия тратится немалая, снижая КПД устройства.

Как подключить холодильник напрямую без реле?

Для начала нужно правильно прозвонить общий вывод на компрессоре. Заметить его легко, он находится чуть поодаль от остальных. Далее к нему приставляется клемма, аналогичная ей деталь требуется и на обмотку рабочего типа.

При установке клемм напрямую нужно быть уверенным в том, что выбрана именно рабочая, а не пусковая обмотка. Удостоверится в правильности выбора поможет тестер. Следует просто подключить электропитание, и проверить сопротивление. Обмотка, на которой его показатели меньше, и является рабочей.

Нужно поступать по технике безопасности, поэтому клемму стоит только присоединить к выходу. У противоположной детали сразу же повысится напряжение. Подобную процедуру следует правильно провести со всеми клеммами. Если выяснится, что они не пропускают электрический ток, то компрессор безопасен и работоспособен.

Если требуется подключить реле Р1 в агрегате Атлант или обеспечить его работу без данного устройства, вам помогут профессионалы сервисного центра. Они проконсультируют, а при необходимости и подключат компрессор напрямую без риска для производительности холодильника Атлант. Порядок их действий запечатлен на видео.

И разговаривать с ним уже со знанием дела.

Поэтому далее мы сосредоточимся на ремонте компрессионных холодильников, тем более что в быту они абсолютно доминируют и неисправностям подвержены более прочих систем.

Самостоятельно подключаем термостат, прозваниваем обмотки, подключаем пусковое реле.

Как отрегулировать реле на холодильнике

Выполнять такую процедуру рекомендую в следующих случаях:

• задняя стенка полностью покрыта инеем. Если наледь присутствует лишь на половине стенки, то регулировка не поможет;
• слишком низкая температура в холодильной камере.

Такие причины регулировки относятся к двухкамерным агрегатам. В однокамерных достаточно проверить распределение льда в морозилке. Если ее внутренние стенки полностью покрыты инеем, то процедура может принести результат. В случае отсутствия изморози на каком-либо участке и постоянной работы мотора причина неисправности кроется в утечке фреона, деформации уплотнителя или непроходимости фильтра.

Отрегулировать термостат человеку без опыта сложно. Специалисты тратят не меньше суток на подобную процедуру, если агрегат двухкамерный. Регулировка термостатов однокамерных холодильников занимает в 2 р. меньше времени, так как их режим работы и отдыха намного короче.

Рассмотрим, как отрегулировать устройство на примере термостата Danfoss 25Т65 для двухкамерного холодильника:

• ручку управления поставьте в среднее положение;
• если закрутите центральный регулировочный болт, то агрегат отключится. Если немного открутите, то длительность работы холодильника увеличивается;
• второй болт расположен с наружной части. Им регулируют время стоянки агрегата. Если открутите, то будет стоять дольше, закрутите — меньше.

Виды пускозащитных реле

Несмотря на многообразие внешнего исполнения, в современных холодильниках применяются два основных вида пускозащитных реле:

• Токовые. Срабатывают по достижении определенной величины протекающего тока. Нормально работающий мотор потребляет заданный ток. При перегреве мотора потребляемый ток резко возрастает, прибор срабатывает и разрывает цепь, отключая двигатель. После остывания мотора устройство возобновляет его работу.
• Токово-тепловые. Срабатывают как по достижении значения тока, так и по достижении заданной температуры. Пока двигатель потребляет нормальный ток, спираль, через которую он проходит, подвержена небольшому нагреву и не оказывает воздействия на биметаллическую пластину. Чем выше проходящий ток, тем больше нагревается спираль. Она нагревает чувствительную пластину, та меняет свою форму настолько, что это приводит к размыканию контактов, через которые запитан электродвигатель.

Внешний вид различных моделей

В токово-тепловых приборах рост температуры приводит к изменению формы биметаллической пластины. Она сварена из двух пластин, металлы которых имеют различный коэффициент теплового расширения. Биметаллическая пластина при нагреве изгибается и размыкает контактную группу, отключая электродвигатель. После того, как двигатель остыл, пластина возвращается к исходной форме и замыкает контактные группы, снова запуская двигатель. Кроме схемы тепловой защиты, двигатель включается и отключается также термостатом.

Пластина нагревается различными способами:

• прямой – нагрев осуществляется протекающим током;
• косвенный – используется отдельный спиралевидный нагреватель.

Пускозащитное устройство также выполняет функцию запуска электродвигателя. Для этого на короткое время на обмотку двигателя подается большой пусковой ток, а после того, как ротор стронется с места и начнет свое вращение, ток уменьшается до рабочих значений.

Внешне устройство выглядит как небольшая коробочка, закрепленная на кожухе компрессора.

Внешний вид индукционного реле

Устройства могут иметь:

• Два контакта – фаза 220 вольт и Земля. Применяется на синхронных электромоторах.
• Три контакта: пусковая обмотка, рабочая обмотка и Земля. Такие конструкции используются на асинхронных электродвигателях.

Контакты различают по цвету проходящих к ним кабелей.

Индукционные реле типа ДХР закреплены на раме холодильника и предназначены для управления мотор-компрессорами типа ДХМ. Для повышения скорости срабатывания и отключения двигателя рядом с пластиной размещен сильный постоянный магнит. Когда пластина, искривляясь под действием тепла, попадает в зону притяжения магнита, он притягивает ее, ускоряя срабатывание. Притяжение магнита дает также дополнительное время для остывания перегретого мотора. Остывшая пластина преодолевает притяжение магнита и замыкает контакты.

Реле типа РТП отличается меньшим током срабатывания и меньшими габаритами. Оно не требует закрепления на раме и монтируется непосредственно на проводах.

Проверить исправность пускозащитного реле можно омметром, мультиметром или другим доступным измерительным прибором. У исправного прибора нулевое сопротивление между контактами. Если же сопротивление бесконечное – устройство неисправно и его надо поменять.

Пускозащитное устройство работает в единой электрической схеме с терморегулятором.

Электрическая схема

В руководстве пользователя холодильника указано, какие приборы могут использоваться для каждой конкретной модели. Это позволяет выбрать подходящее устройство для замены, если точно такие же, как вышли из строя, будут недоступны.

Выводы и полезное видео по теме

Видео #1. Обзор принципа действия, типов и основных неисправностей пускозащитного реле:

Видео #2. Признаки поломок распространенного пускового реле РКТ. Подключение внешнего конденсатора для компенсации нестабильного напряжения:

Видео #3. Прозвон двигателя и реле. Ремонт катушки:

Несложная конструкция пускового реле позволяет самостоятельно находить неисправности и легко устранять их. Для этого не нужны глубокие знания в электрике или специальный инструмент.

Однако необходимо соблюдать пунктуальность, так как от качества проведенных работ зависит функциональность дорогостоящего оборудования.

Хотите рассказать о том, как подбирали пусковое реле для восстановления работоспособности холодильного агрегата? Располагаете полезными сведениями по теме статьи, которыми стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фотоснимки, задавайте вопросы.

Установленный в холодильных машинах компрессор с электрическим приводом обеспечивает циркуляцию хладагента и поддержание требуемой температуры в морозильных камерах. При снижении производительности или появлении проблем с запуском мотора следует проверить состояние цепей, а затем запустить компрессор холодильника без реле, что позволит убедиться в исправности агрегата.
