Как «лечить» перепады давления в системе отопления + нормы на рабочие отклонения

Перепады и их причины

Скачки давления свидетельствуют о неправильной работе системы. Расчет потерь давления в системе отопления определяется суммированием потерь на отдельных промежутках, из которых состоит весь цикл. Своевременное выявление причины и ее устранение может предотвратить более серьезные проблемы, которые приводят к дорогостоящему ремонту.

Если падает давление в системе отопления, это может быть вызвано такими причинами:

• появление течи;
• сбой настроек расширительного бака;
• выход из строя насосов;
• появление микротрещин в теплообменнике котла;
• отключение электричества.

Как повысить давление в системе отопления?

Расширительный бачок регулирует перепады давления

В случае появления течи надо проверить все места соединений. Если причина визуально не выявлена, надо обследовать каждый участок по отдельности. Для этого поочередно перекрываются клапаны кранов. По манометрам будет видно изменение давления после отсекания того или иного участка. Обнаружив проблемное соединение, его нужно поджать, предварительно дополнительно уплотнив. В случае необходимости узел или часть трубы заменяется.

Расширительный бачок регулирует перепады вследствие нагревания и охлаждения жидкости. Признаком неисправности бачка или недостаточного его объёма является повышение давления и дальнейший спад.

Расчет давления в системе отопления обязательно включает в себя расчет объёма расширительного бачка:

(Температурное расширение для воды (%)*Общий объем в системе (л)*(Максимальный уровень давления + 1))/(Максимальный уровень давление — Давление для газа в самом бачке)

К полученному результату следует добавить зазор в 1,25%. Нагретая жидкость, расширившись, вытеснит воздух из бака через клапан в воздушном отсеке. После того как вода остынет, она уменьшится в объёме и давление в системе будет меньше необходимого. Если расширительный бачек меньше необходимого, его следует заменить.

Повышение давления может быть вызвано повреждением мембраны или неправильной настройкой регулятора давления системы отопления. При повреждении мембраны надо заменить ниппель. Это быстро и легко. Чтобы настроить бачек, его нужно отсоединить от системы. Затем насосом накачать необходимое количество атмосфер в воздушную камеру и установить его обратно.

Определить неисправность насоса можно, отключив его. Если после отключения ничего не произошло, значит, насос не работает. Причиной может быть неисправность его механизмов или отсутствие питания. Нужно убедиться в том, что он подключен к сети.

Если возникли проблемы с теплообменником, то его нужно заменить. В процессе эксплуатации могут появляться микротрещины в структуре металла. Это устранить нельзя, только замена.

Почему повышается давление в системе отопления?

Причинами такого явления может быть неправильная циркуляция жидкости или полная ее остановка вследствие:

• образования воздушной пробки;
• засорения трубопровода или фильтров;
• работы регулятора давления отопления;
• непрекращающейся подпитки;
• перекрытия запорной арматуры.

Как устранить перепады?

Воздушная пробка в системе не пропускает жидкость. Воздух можно только стравить. Для этого во время монтажа следует предусмотреть установку регулятора давления системы отопления – пружинного воздухоотводчика. Он работает в автоматическом режиме. Радиаторы нового образца укомплектованы похожими элементами. Они находятся вверху батареи и работают в ручном режиме.

Почему растет давление в системе отопления при скоплении грязи и накипи в фильтрах и на стенках труб? Потому что затрудняется проток жидкости. Фильтр воды можно почистить, вынув фильтрующий элемент. Избавиться от накипи и засорения в трубах сложнее. В некоторых случаях помогает промывка специальными средствами. Иногда устранить неполадку можно только путем замены участка трубы .

Регулятор давления отопления в случае повышения температуры перекрывает клапаны, по которым жидкость поступает в систему. Если это необоснованно с технической точки зрения, то устранить неполадку можно путем регулировки. В случае невозможности данной процедуры следует заменить узел. В случае выхода из строя системы электронного управления подпитки, ее следует отрегулировать или поменять.

Пресловутый человеческий фактор еще никто не отменял. Поэтому на практике случается перекрытие запорной арматуры, которое приводит к появлению повышенного давления в системе отопления. Чтобы нормализовать этот показатель, нужно просто открыть вентили.

Интересное по теме:

• Группа безопасности в системе отопления
• Ремонт систем отопления
• Отопление теплицы своими руками
• Системы и проекты отопления теплиц

Причины нестабильного давления

В многоквартирном доме, особенно если он уже достаточно давно введен в эксплуатацию, жильцы часто начинают самовольную замену отопительных приборов. Это часто приводит к снижению давления, оттого невольными жертвами становятся все жильцы многоэтажного дома. Причин изменения показателей достаточно много:

1. Диаметр труб. При проектировании теплопровода был задан необходимый диаметр труб, чтобы обеспечить соответствующее давление. В результате самовольной замены труб на отдельных участках оно увеличивается (если замена произведена на трубы меньшего диаметра) или снижается (если диаметр труб больше).
2. Воздушные пробки. В процессе ремонтных работ или в результате химической реакции теплоносителя и отопительных приборов в системе может образоваться воздушная пробка. Она значительно затрудняет циркуляцию теплоносителя, в результате чего снижается нагрузка.
3. Износ отопительных приборов, трубопровода и запорной арматуры. С годами в процессе эксплуатации основные узлы трубопровода разрушаются. Кроме того, в отопительных приборах и трубах постоянно выполняется отложение накипи, мусора и прочих примесей. Это значительно ухудшает качество теплоносителя и снижает его нагрузку.
4. Аварийный случай. Если в результате износа оборудования или некачественно выполненных ремонтно-монтажных работ образовалась протечка теплоносителя, то нагрузка снижается.
5. Во время запуска системы. Чтобы наполнить все отопительные приборы теплоносителем, давление значительно превышает рабочее.

Засоренный трубопровод до и после очистки

Очень часто при проведении испытаний под действием повышенных нагрузок в изношенной системе образуются протечки. Поэтому прежде необходимо заменить ветхое оборудование и устранить явные поломки.

Перепады давления

Причин изменения давления достаточно много, для эффективного отопления их необходимо устранить. Это легче сделать для частного дома с автономной системой отопления, но некоторые мероприятия возможны и для многоэтажки:

При замене труб важно, чтобы новые трубы были такого же диаметра, как и старые. Правда, в условиях многоквартирного дома нельзя уследить за соседями сверху или снизу, остается надеяться на их благоразумие

В случае, если такое произошло, необходимо обратиться в организацию, отвечающую за эксплуатацию теплопровода. Они должны выяснить причины изменений.
На каждом отопительном радиаторе установлено приспособление для выпуска воздуха, называется оно краном Маевского. О завоздушенности говорит неравномерный нагрев радиатора, посторонние шумы и вибрация в системе. В этом случае необходимо открыть кран Маевского с помощью специального ключа или отвертки и выпустить воздух. С воздухом будет вытекать вода, поэтому нужно предварительно поставить емкость для нее. С помощью крана Маевского выпускается воздух из радиатора. Чтобы выпустить воздух из системы, в самой высокой её точке устраивается автоматический воздухоотводчик.
В случае износа оборудования необходимо заменить все старые батареи и проржавелую запорную арматуру. Также нужно промыть трубопровод, но для многоэтажного дома промывку выполняет организация, отвечающая за состояние отопительной системы в доме. Такие мероприятия помогут повысить давление.
Если произошел аварийный случай, необходимо срочно сообщить мастеру на участке, который перекроет подачу теплоносителя и выполнит ремонт трубопровода либо вызовет бригаду квалифицированных специалистов, в зависимости от масштабов происшествия.

Кран Маевского на радиаторе для спуска воздуха

Под действием высокой температуры пластиковые трубы могут несколько расширяться.

Давление в отопительной системе и его нормы

Давление в центральной системе отопления подразделяют на опрессовочное и рабочее.

Опрессовочным называют давление, которое создается в системе при проведении ее испытании после выполнения каких-либо монтажных или ремонтно-восстановительных работ. Как правило, проводится опрессовка и перед началом очередного отопительного сезона. Этот комплекс мероприятий предполагает ограниченную по времени повышенную нагрузку на элементы системы. Подобный процесс необходим для того, чтобы проверить работоспособность отопления, надежность соединений в контурах, целостность и должную проходимость труб и радиаторов системы, так как в процессе ее работы могут возникнуть перепады давления.

Проведение опрессовки системы отопления в теплопункте многоквартирного дома

Рабочим считается такое давление, при котором система должна функционировать постоянно, в течение всего отопительного периода.

Рабочий показатель давления включает статическую и динамическую составляющие:

• Статическим является то давление, которое создается под естественным напором воды, поднимающейся по каналам труб. Чем выше стояки (соответственно, чем больше этажей в доме), тем значительнее ее параметр.
• Динамическим называют искусственно созданное давление, которое возникает при воздействии на поток воды циркуляционных насосов.

В многоэтажных строениях теплоноситель в системе отопления чаще всего сначала подается на верхние этажи, и для его подачи без насосов не обойтись. Причем, чем выше здание, тем больший должен быть напор, а поток приобретает весьма немалую скорость. Для девятиэтажных домов норматив давления установлен в 5÷7 технических атмосфер (бар), что соответствует примерно 50÷70 метрам водяного столба или, если исходить из стандартов системы СИ — 0,5÷0,7 МПа. Если дом имеет большее количество этажей, то давление требуется уже выше —7÷10 технических атмосфер (70÷100 м вод. ст. или 0,7÷1,0 МПа). Рабочее давления в отопительном контуре самого верхнего и нижнего этажа не должно различаться более чем на 10%, а опрессовочное – на 20%.

Чаще всего, в среднестатистическом городском многоэтажном доме, рабочее давление на трубе подачи теплоносителя составляет 6 атмосфер, а на «обратке» — 4÷4,5 атмосфер. Однако, нужно отметить, что на показатели давления в системе влияет много факторов. В том числе важна и чистота внутренних каналов труб магистралей и контуров.

В автономной системе частного дома или квартиры за давлением и температурой теплоносителя должен следить сам владелец. Для этого в области котла устанавливаются специальные приборы (манометр и термометры), которые предназначены для контроля за этими параметрами. Чаще всего в настоящее время в автономных системах необходимое давление создается с помощью циркуляционного насоса, то есть принудительно. Хотя, и системы с естественной циркуляцией (за счет разницы плотности горячей и остывшей воды) применяются все еще довольно широко.

Падение давления

В контуре отопления закрытого типа падение давления может быт обусловлено тремя причинами:

• разгерметизация контура, протечка в котле, по трубам и соединениям или радиаторах;
• снизилось давление в воздушной камере расширительного бака;
• сработал предохранительный клапан, снизился объем воды в контуре, что вызвало падение давления при снижении температуры теплоносителя.

Самая опасная ситуация связана с разгерметизацией. Это прямое указание к тому, что произошла авария, которую следует немедленно разрешить и устранить причины.

Показания манометра изменяются в сторону снижения постепенно, а скорость зависит от уровня протечки.

Следует сразу же выключить котел и циркуляционный насос, снизить давление в расширительном баке

Важно проверить на целостность теплообменник или бак котла, все точки соединения по маршруту разводки труб и радиаторы. Как только проблема выявлена, следует принять меры по устранению течи

Запускается отопление только после восполнения объема теплоносителя, спуска воздуха и опрессовки.

Если давление падает очень медленно, например всего на 0,1 бара в среднем за месяц, то обратить внимание следует вначале на расширительный бак. Воздушная камера и установленный на ней ниппель по принципу действия походит на обычную камеру колес автомобиля

Аналогичным образом воздух может стравливаться, постепенно снижая давление в контуре

Воздушная камера и установленный на ней ниппель по принципу действия походит на обычную камеру колес автомобиля. Аналогичным образом воздух может стравливаться, постепенно снижая давление в контуре.

Часто эту проблему замечают не сразу, а попросту дополняют вручную или автоматически воду в контур. Если запустить проблему, то давление, в конечном счете, начнет сильно и быстро меняться, так как расширительный бак попросту переполнится.

Устройство мембранного расширительного бакаЕсли по каким-то причинам сработал предохранительный клапан, и часть теплоносителя вышла из контура, то после нормализации температурного режима давление в контуре упадет, о чем будет сигнализировать показание манометра.

Достаточно не игнорировать срабатывание предохранительного клапана, устранить причину скачка и долить теплоноситель до номинального объема

Рекомендации при выборе радиаторов

Одной из основных проблем с отоплением является протечка радиаторов отопления. Здесь стоит выделить несколько составляющих:

• Cтальные радиаторы и конвекторы чаще всего не предусмотрены для установки в рабочую среду более 8-10 Атм. Уточните у продавца или посмотрите в паспорте параметры максимально допустимого давления и рабочих условий, в которых завод-производитель рекомендует устанавливать свои отопительные приборы. Даже если ваш манометр в подвале вашего многоквартирного дома показывает давление в 5 Атм. это не значит, что в сезон давление не будет поднято до 12-13 Атм. К сожалению, изношенность магистральных трубопроводов может достигать цифры более 100 %, и единственный способ, чтобы проверить целостность труб, и гарантировать безотказную работу системы отопления остается проведение испытаний давлением. В этих случаях теплоцентраль может подавать пиковое давление и в 13 и в 15 Атм. что приведет к разрушению стальных батарей. Замеры производятся каждый час, и падение давления не должно превышать 0,06 Атм. Все это время ваши радиаторы будут находиться под опасным повышенным давлением.
• Длительный срок эксплуатации батарей может привести к образованию коррозии, и если в частном доме, при давлении в 1.5-3 Атм. радиатор может быть быстро перекрыт, то в многоквартирном доме в результате подобного несчастного случая можно затопить соседей, пока будете ждать прихода сантехника или аварийной бригады. В связи с этим в многоквартирных домах в обязательном порядке необходима установка запорной арматуры, отсечных вентилей или кранов.

Если вы хотите контролировать параметры давления – можно установить специальные термоманометры, позволяющие в режиме реального времени оценивать рабочие параметры отопления.

В случаях падения температуры, давления, выявления течей или повреждения системы отопления, необходимо сразу обращаться к оператору, обслуживающему вашу тепловую сеть. В противном случае вы рискуете усугубить ситуацию, что приведет к более серьезным последствиям, чем падение температуры батарей на несколько градусов.

Нормализация давления

Чтобы поддерживать постоянное давление и компенсировать тепловое расширение теплоносителя и конструкционных элементов, используется расширительный бак.

Когда теплоноситель, нагреваясь, увеличивает свой объем, излишек поступает в него. Как только температура падает, теплоноситель сжимается, из расширительного бака жидкость поступает обратно в контур, сохраняя рабочий объем жидкости.

Для открытого типа отопления расширительный бак является достаточным устройством для компенсации теплового расширения, а заодно и для отвода воздуха.

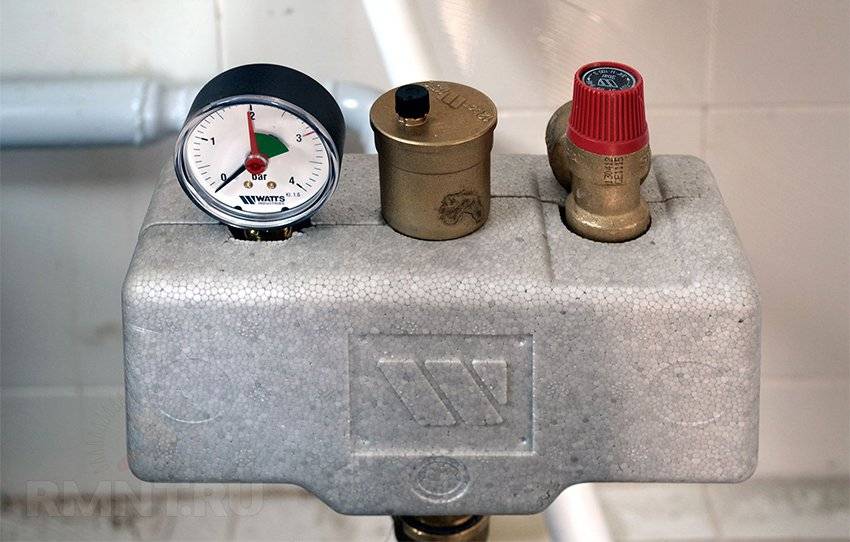

В закрытых, герметичных системах отопления потребуется:

1. Расширительный бак мембранного типа.
2. Воздухоотводчик.
3. Предохранительный клапан.

Бак представляет собой герметичную емкость, внутри которой объем разделен на две части с помощью эластичной мембраны. С одной стороны имеется доступ теплоносителя через штуцер для подключения, с другой воздушная камера, в которой создается избыточное давление, как у автомобильных камер в колесах. Излишки теплоносителя при расширении поступают в бак, отводя мембрану в сторону воздушной камеры.

Для определения граничных значений и решения проблем с превышением допустимого давления или образованием газовых карманов используется группа безопасности с включенным в ее состав манометром, автоматическим воздухоотводчиком и предохранительным клапаном. Клапан срабатывает при превышении заданного максимального значения давления в контуре отопления и сбрасывает часть теплоносителя.

Причины увеличение мощности

Неконтролируемый рост давления является аварийной ситуацией.

Может происходить по причине:

• неисправна автоматика регулирования процесса подачи топлива;
• котел работает в ручном режиме большого горения и не переведен на среднее или малое горение;
• неисправность бака-аккумулятора;
• неисправность крана на подпитке.

Основная причина, это перегрев теплоносителя. Что можно сделать?

1. Следует проверить работу котла и автоматики. При ручном режиме — уменьшить подачу топлива.
2. Если показания манометра критически высокие, слить часть воды до понижения показаний в рабочую зону. Далее проконтролировать показания.
3. Если неисправности котла не выявлены, проверить состояние бака-аккумулятора. Он принимает объем воды, увеличивающийся при нагреве. Если демпфирующая резиновая манжета бака повреждена, или в воздушной камере нет воздуха, он заполнится полностью водой. При нагреве, теплоносителю будет некуда вытесняться, и рост давления воды будет значительным.

Проверить бак просто. Нужно нажать ниппель в вентиле для наполнения бака воздухом. Если шипение воздуха отсутствует, то причина в потере давления воздуха. Если появилась вода, то повреждена мембрана.

Опасный рост мощности может привести к следующим последствиям:

• повреждение элементов отопления, вплоть до разрыва;
• перегреву воды, при появлении трещины в конструкции котла, произойдет мгновенное парообразование, с высвобождением энергии, равной по мощности взрыву;
• необратимой деформации элементов котла, отопления и приведение их в непригодное состояние.

Самое опасное — это взрыв котла. При высоком давлении вода может нагреваться до температуры 140 С без закипания. При появлении малейшей трещины в рубашке теплообменника котла или даже в системе отопления рядом с котлом, давление резко падает.

Перегретая вода, при резком снижении давления, мгновенно вскипает с образованием пара по всему объему. Давление мгновенно растет от парообразования, а это может привести к взрыву.

При высоком давлении и температуре воды выше 100 С нельзя резко сбрасывать мощность рядом с котлом. Нельзя заливать топку водой: от сильного перепада температуры возможно появление трещин.

Нужно принять меры к снижению температуры и плавному понижению давления, сливая теплоноситель малыми порциями в дальней точке от котла.

Если температура воды ниже 95 С, с поправкой на погрешность термометра, то давление снижается сбросом части воды из системы. В этом случае парообразование не произойдет.

Как поднять

Порядок действий по восстановлению нормального значения давления всегда один и тот же

Важно выявить причину, по которой произошел сбой, и устранить ее. После этого уже переходят к настройке

1. Слейте примерно 1-2% объема теплоносителя;
2. Установите согласно инструкции давление в воздушной камере расширительного бака, для этого используется обычный автомобильный насос и манометр;
3. Откройте воздушный клапан в верхней точке контура и начинайте постепенно доливать теплоноситель для достижения нужного давления;
4. Чтобы выпустить весь газ, скопившийся в трубах и радиаторах, запустите циркуляционный насос и периодически спускайте воздух, который будет концентрироваться возле клапана группы безопасности;
5. По мере заполнения контура и устранения воздушных пробок доливайте теплоноситель, доведя давление до нормального значения.

Во время запуска циркуляционного насоса разница в показаниях должна выявляться практически моментально  и только на уровень, установленный проектом (0,3-0,5 бара).

Чтобы убедиться, что газа уже не осталось в контуре достаточно следить за показаниями манометра в двух его крайних точках.

Если показания манометров устанавливаются медленно с задержкой несколько секунд или наблюдаются сильные рывки во время запуска насоса, значит, в трубах или радиаторе еще остался воздух.

Система отопления – это сбалансированная гидродинамическая система и давление очень точно определяет ее состояние. Аналогично, как температура тела говорит нам о проблеме со здоровьем. Достаточно время от времени проверять значения манометров, чтобы вовремя предупредить многие проблемы.

https://youtube.com/watch?v=wPNkIFFJQCs%3F

Виды схем закрытых систем отопления

Основным плюсом схем с естественной циркуляцией является их независимость от наличия электроэнергии, но они имеют ограничение: длина контура должна быть не более 30 метров, иначе система будет неработоспособной. Есть еще один нюанс – при естественной циркуляции даже в закрытой системе нужно в верхней точке поставить спускной клапан, при помощи которого можно будет удалять воздух, который попал, например, при добавлении теплоносителя.

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя

В схеме с принудительной циркуляцией давление создается циркуляционным насосом. В некоторых котлах он встроенный, в некоторых нет. Некоторые контуры большой длины требуют установки двух насосов.Тогда необязательно соблюдение уклонов, самое главное – не сделать участки уклоном в другую сторону, что негативно скажется на работоспособности отопления и может даже потребоваться переделка.

С одной стороны использование циркуляционных насосов – недостаток, так как работоспособность его зависит от наличия электроэнергии, а с другой — большой плюс:

• позволяет использовать трубы меньшего сечения и радиаторы меньшего объема, а значит, меньше тратить денег на закупку материалов;
• повысить скорость движения теплоносителя, а значит – снизить ее инерционность и повысить уровень комфорта;
• меньше теплоносителя, меньше тратится топлива на его обогрев — экономятся деньги.

Уменьшенные объемы труб и радиаторов означают уменьшение объема системы, что снова-таки позволяет снизить инерцию нагрева теплоносителя – он греется быстрее, а отопление получается более эффективным. Меньший объем теплоносителя – меньший объем расширительного бака, и нет необходимости искать место для его установки. Современные котлы имеют встроенные мембранные баки (например, настенные газовые котлы ), а эффективность отопления с их использованием очень велика из-за того, что установлен мощный насос (он тоже встроенный).

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Выбирая насос, помните, что существует прямая зависимость между его мощностью и эффективностью отопления. Потому выбирайте малошумный, мощный и надежный.

Стоит отметить, что из открытой системы сделать закрытую легко – нужно только поменять расширительный бак – поставить мембранного типа и система будет уже работоспособна. Для большей ее эффективности нужно будет врезать насос. Причем современные насосы можно ставить и в подачу и в обратку. Раньше ставили на обратку потому что температуры теплоносителя там ниже. Но в современных насосах используются термостойкие материалы, для них не столь критичны температуры отопительных систем

Просто при покупке обратите внимание на диапазон рабочих температур, ну или поставьте его в обратку – только так, чтобы он «давил» в котел. Мощность насоса при этом может быть небольшой, так как в открытых системах используют большие диаметры труб, чем в закрытых, и гидравлическое сопротивление системы невелико

Нюансов и особенностей в отоплении частного дома много, и разобраться нелегко. Но задавшись целью, все можно сделать своими руками – создать работоспособный хороший проект, правильно подобрать оборудование и самостоятельно все смонтировать. И закрытые системы в этом смысле не исключение.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

• Выход воздуха из системы (кран Маевского);
• Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Устройство и принцип действия

Корпус бачка имеет круглую, овальную или прямоугольную форму. Изготавливается из легированной или нержавеющей стали. Для предотвращения коррозии окрашивается в красный цвет. Окрашенные в голубой цвет бачки используются для водоснабжения.

Бачок в разрезе

Важно. Окрашенные в разный цвет расширители не являются взаимозаменяемыми

Емкости голубого цвета используются при давлении до 10 бар и температуре до +70 градусов. Бачки красного цвета рассчитаны на давление до 4 бар и температуру до +120 градусов.

По конструктивным особенностям баки выпускаются:

• с использованием сменной груши;
• с мембраной;
• без разделения жидкости и газа.

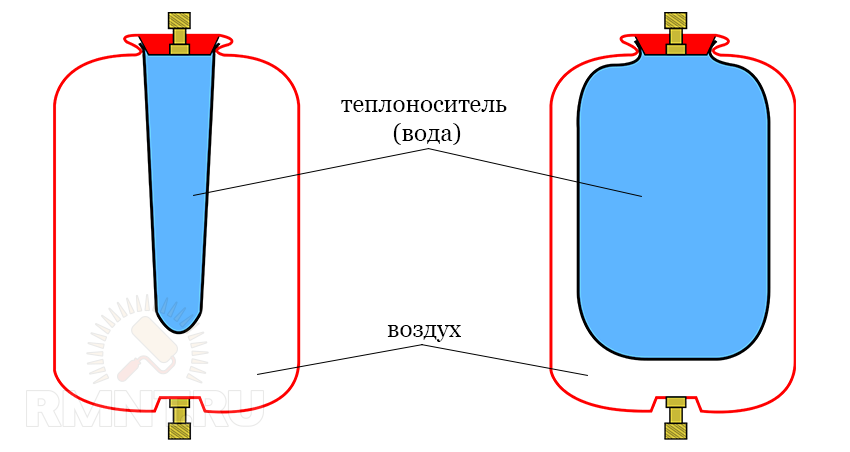

Модели, собранные по первому варианту, имеют корпус, внутри которого располагается резиновая груша. Устье ее закреплено на корпусе с помощью муфты и болтов. При необходимости грушу можно поменять. Муфта снабжена резьбовым соединением, это позволяет установить бак на штуцер трубопровода. Между грушей и корпусом закачивается воздух под небольшим давлением. На противоположном конце бачка расположен перепускной клапан с ниппелем, через него можно закачивать газ или, при необходимости, выпускать его.

Работает это устройство следующим образом. После установки всех необходимых арматур воду накачивают в трубопровод. Заливной кран устанавливается на обратной трубе в самой ее нижней точке. Это делается для того, чтобы воздух, находящийся в системе, мог беспрепятственно подниматься и выходить через выходной кран, который, напротив, устанавливается в самой верхней точке подающей трубы.

В расширителе груша под давлением воздуха находится в сжатом состоянии. По мере поступления воды она наполняется, распрямляется и сдавливает находящийся в корпусе воздух. Заполнение бака происходит до тех пор, пока давление воды не сравняется с давлением воздуха. Если закачка системы продолжится, давление превысит максимальное, и сработает аварийный клапан.

После того как котел начинает работать, вода нагревается и начинает расширяться. Давление в системе увеличивается, жидкость начинает поступать в грушу расширителя, еще больше сжимая воздух. После того как давление воды и воздуха в бачке придет в равновесие, поступление жидкости прекратится.

Когда котел перестает работать, вода начинает остывать, ее объем уменьшается, также уменьшается давление. Газ, находящийся в бачке, выталкивает избыток воды обратно в систему, сжимая грушу, пока давление снова не сравняется. Если давление в системе превысит максимально допустимое, на баке откроется аварийный клапан и выпустит лишнюю воду, благодаря чему давление понизится.

Во втором варианте мембрана разделяет емкость на две половины, с одной стороны закачивается воздух, с другой — подается вода. Работает таким же образом, как и первый вариант. Корпус неразборный, мембрану поменять не удастся.

Выравнивание давления

В третьем варианте между газом и жидкостью нет разделения, поэтому частично воздух смешивается с водой. Во время эксплуатации периодически газ подкачивается. Такая конструкция более надежная, так как нет резиновых деталей, которые со временем прорываются.
