Виды систем водоснабжения

Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.

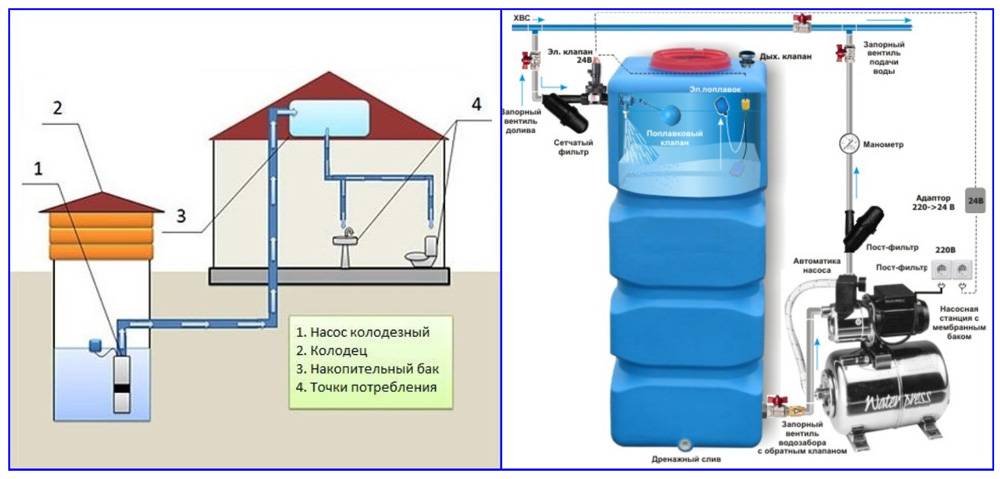

Рис. 3 Системы водообеспечения с накопительной емкостью

С накопительным баком

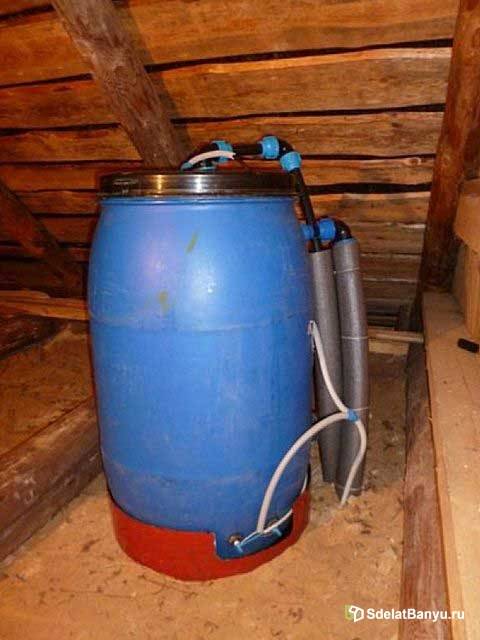

Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.

В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.

В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.

Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.

Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).

К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.

Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).

Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.

Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом

С гидроаккумулятором

Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:

• Позволяет задавать диапазон рабочих давлений в системе.
• Устраняет последствия гидроударов.
• Задает временные интервалы циклов включения-отключения электронасоса.
• Создает некоторый запас воды в системе.

Гидроаккумуляторная система работает по следующему принципу.

При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.

При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.

Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.

К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.

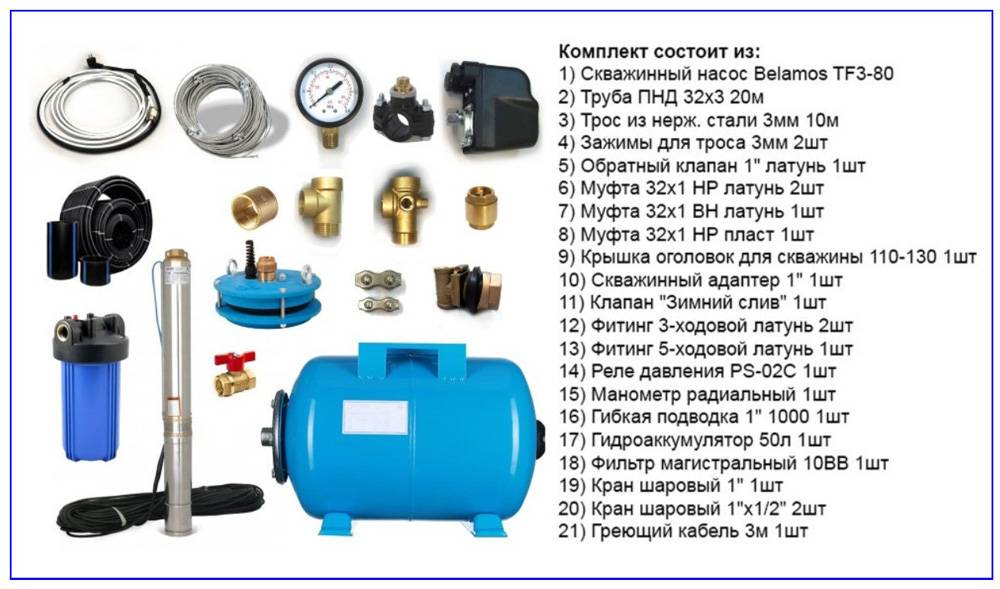

Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м

Емкость и насосная станция

В качестве аккумулирующего резервуара используется пластиковый цилиндрический бак объемом 0,5 м3, сечением 640 мм и высотой 1840 мм, с толщиной стенки 5 мм.

Насосная станция состоит из:

1. Насоса JEX 500 с низкими показателями излучения шума, способный обеспечить давление в системе до 4 бар. При применении в квартире шумного агрегата может возникнуть конфликты с соседями, вплоть до судебных разбирательств.
2. Ресивера на 24 литра. Существенно снижает гидроудары на насос, возникающие в процессе разбора воды, а так же увеличивает ресурс двигателя.
3. Специального бронзового пяти конечного переходника, при помощи которого происходит коммутация всех компонентов станции.
4. Трубки с армирующей оплеткой, предназначенной для соединения насоса и мембранного бака.
5. Автоматического блока (реле давления) для работы насоса в определенном диапазоне давления.
6. Манометра. Этот прибор является не обязательной атрибутикой для станции, но на основании его показаний можно проконтролировать герметичность контура и настроить, в случаи необходимости, блок автоматики.

Насосная станция.

Высота потолка в помещении где установлена описываемая система водоснабжения – 2,5 м. Это расстояние позволяет установить станцию с габаритами 600 Х 400 Х 400 над накопителем. Для ее крепления используются кронштейны от кондиционеров, а в качестве вибрационной прокладки применяется резиновый шланг диаметром 32 мм и длинной 400 мм, разрезанный вдоль.

Водяное отопление частного дома

После установки водоснабжения загородного дома проводится подключение водяного отопления, согласно принятой схеме. Подобная конструкция представляет собой замкнутую систему, состоящую из таких элементов:

• Котел – нагревает воду и отправляет ее в радиаторы, которые постепенно отдают тепло в дом. Остыв в них, вода снова поступает в котел.
• Радиаторы – принцип их работы заключается в циркуляции теплового элемента (воды), который в процессе прохождения отдает свою тепловую энергию. Отличаются радиаторы материалами изготовления и уровнем теплоотдачи.

Схема водяного отопления

В систему водяного отопления входят также бойлеры, которые используют для нагрева большого количества воды. Объем бойлера подбирается в зависимости от нужд конкретной семьи. Проточные нагреватели воды, в отличие от бойлеров подают горячую воду сразу, без необходимости ожидания в течении двух часов. Они более компактны и отличаются большей производительностью.

Решив сделать свою жизнь в частном доме или коттедже более комфортной при помощи системы водоснабжения, можно обращаться к специалистам или заняться установкой самостоятельно. Главное – следует учесть все основные моменты качественного и грамотного обустройства источника воды.

Электрическая часть

Двигатель станции запитывается непосредственно от электрического счетчика через автоматический выключатель.

Для защиты насоса, быстрого обесточивания двигателя в случаях нестабильного электроснабжения или перегруза ротора, автомат желательно подбирать на 10 % больше номинальной мощности. Для используемого в примере двигателя станции номинальная мощность составляет 0,77 кВт, с учетом требований нужно применять автомат на 3,85 А ((770 Вт + 77 Вт) / 220 В), но самый ближний параметр – 5 А. Можно применить автоматический выключатель с дифференциальным управлением.

Как показывает практика, обычные автоматические выключатели с близким параметром по току вполне справляются со своими функциями.

Выбираем место для установки оборудования

Перед установкой прибора выбираем место, где он будет находиться. Накопительные водонагреватели отличаются достаточно большими габаритами, что обязательно нужно учесть при их размещении. Различают три типа приборов:

• Настенные, емкость которых не превышает 200 л.
• Напольные, объемом от 200 до 1000 л.
• Встраиваемые, имеющие различную вместимость.

Кроме того, различают устройства вертикального и горизонтального типов. В зависимости от этого типа прибор и должен располагаться.

Неверное размещение затрудняет работу оборудования и быстро выводит его из строя. Все эти факторы обязательно должны быть учтены при выборе места для водонагревателя.

Помимо этого должен быть выполнен еще целый ряд требований. Аппарат нужно монтировать в защищенном от холода месте, чтобы вода не замерзала. Он должен располагаться вблизи от водоразборных точек.

При этом желательно, чтобы длина водопроводных труб была минимальной.

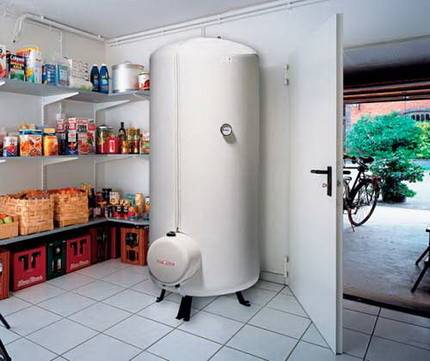

Для установки массивного напольного накопительного водонагревателя потребуется прочное ровное основание, в некоторых случаях это может быть специальная подставка

В случае если водоразборные трубы слишком удалены друг от друга, стоит рассмотреть вопрос об установке нескольких водонагревателей. Выбрать место для прибора желательно так, чтобы трубопроводы с холодной и горячей водой располагались достаточно близко и были легко доступны.

Важно также изучить состояние проводки

Особое внимание следует обратить на ее сечение и возможность выдержать дополнительную мощность. При необходимости проводку придется заменить. Еще один важный вопрос – доступность оборудования

На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа

Еще один важный вопрос – доступность оборудования. На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа.

Исходя из этого, необходимо предусмотреть свободное расстояние от ближайшей поверхности до защитной крышки аппарата. Оно не может быть меньше 50 см.

Если водонагреватель планируется установить в ванной, нужно учитывать что здесь существуют зоны с различным уровнем влажности. В некоторых из них монтаж электрооборудования категорически запрещен.

При креплении настенных приборов очень важно определить прочность стены. Кирпичные и бетонные перегородки, даже если за ними проходят вентшахты, смогут выдержать прибор до 100 л

Оборудование объемом до 200 литров можно навешивать только на несущие стены.

Если же существуют серьезные сомнения в прочности стены, не стоит вешать на нее прибор емкостью больше 50 литров. В этом случае придется установить специальный несущий каркас из металла.

Место для встраиваемых водонагревателей выбирается в точном соответствии с рекомендациями производителей.

Обжимные конструкции и их назначение

«>

Эти соединения получаются более надежными. Они используются при проведении бытовых работ, а также при монтаже коммуникаций на улице. Обжимные фитинги довольно часто выбираются специалистами. Ведь им знакомо, что такие соединения получаются максимально надежными. Иногда обжимные фитинги – это единственно возможный вариант соединения. Другим способом сложно выполнить стыки между деталями разных диаметров или материалов, а также получить угловые соединения.

Обжимные конструкции могут собираться и разбираться, при этом связь между деталями остается герметичной и равномерной. Коммуникации оказываются защищены от протекания или засорения. Обжимные фитинги можно встретить при прокладке газовых магистралей, водопроводных коммуникаций и систем, по которым будут транспортироваться ядовитые химические соединения.

Имеется три главных типа соединения:

1. Включает две составляющие : штуцер под шланг и втулка. Штуцер, вставленный в шланг, сдавливается с применением втулки. Этот способ находит широкое применение на крупных магистралях, а также в личном использовании.
2. При интегральном методе втулка и штуцер составляют цельное устройство. Данный способ соединения используется для газовых приборов и труб повышенного давления.
3. Методом скручивания.

При использовании приварных соединений только одна сторона штуцера (ГОСТ 16045-70

) делается с резьбой, куда навинчивается труба или вентиль, а другая сторона, оставшаяся без резьбы, приваривается к емкости или трубопроводу. Изготавливаются из легированной стали марки12Х18Н9Т (Х18Н9Т). Читать также: Что такое компаратор напряжения

Поворотный штуцер

(гидрошарнир ) применяется для производства соединения с возможностью вращения (ГОСТ 25681-83 ).Материал : сталь нержавеющая, алюминий.

Переходные штуцеры

(ГОСТ 21856-78 ) предназначены для смены одного шаблона резьбы на другой.

Для чего возможно применять штуцерный кран? Каким не редкость его конструктивное выполнение? Имеется ли у этих кранов какие-то обычные неисправности? Давайте попытаемся ответить на эти и другие вопросы.

Что случится с минимойкой, если вдруг при работающем аппарате закончится вода?

При прекращении поступления в работающий прибор воды, насос начнет перегреваться. К быстрому выходу из строя придут и кольцевые уплотнители. Двигатель с водяным охлаждением также может перегреться. Хорошей считается мойка, в которой есть защитное реле, предназначенное специально от «сухого хода». Данное устройство осуществляет контроль поступления или не поступления воды в аппарат. Если она перестает поступать, то реле в автоматическом режиме останавливает работу. Но даже имея такую модель, не рекомендуется часто испытывать работоспособность этого устройства. Желательно дополнить аппарат для бесконтактной мойки большим резервуаром.

Разновидности накопительных емкостей

Накопительные емкости для воды могут быть разделены на несколько категорий:

1. По форме исполнения – круглые, цилиндры, прямоугольные, нестандартные;
2. По конструкции – открытые (с горловиной, защищенной крышкой и без) и закрытые (полностью герметичные);
3. По материалу изготовления – из пластика, металла, полипропилена;
4. По внутреннему объему – от 20 до 30 литров (маленькие), от 50 до 10 тысяч литров (большие);
5. По назначению – для водоснабжения (холодного, горячего), летнего душа, оросительных систем, водного запаса;
6. По способу монтажа – вертикального и горизонтального размещения, внутри и под землей.

Пластиковые

Наиболее востребованными и практичными являются модели пластиковых баков, которые отличаются простотой производства, небольшим весом и низкой стоимостью.

Большие баки дольше наполняются водой по сравнению с небольшими резервуарами, но при этом являются более экономичными. Ведь, чем больше объем, тем реже выполняется включение насоса.

Металлические

Баки из металла производятся из нержавеющей стали, устойчивой к коррозии и механическим повреждениям. Это определяет высокую стоимость подобных резервуаров, поэтому зачастую они изготавливаются на заказ.

Для снижения негативного воздействия коррозии, металлические емкости для горячей воды внутри покрываются надежным термоустойчивым эмалевым слоем.

Самым доступным вариантом являются пластиковые или полипропиленовые накопительные баки с соответствующим уровнем теплопроводности.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

• электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
• порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
• нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
• отсутствует контур заземления водонагревающего аппарата;
• параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
• монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

Крана нет, но есть емкость

Для нормальной работы автомойка может забирать как стоячую воду, так и из центрального водопровода. Некоторые подключают мойку через гидроаккумулятор при заборе воды из колодца. Она может поступать и из скважины. При отсутствии водопроводного крана надо купить модель, в которой имеется функция забора. В этой ситуации минимойку подключают к бочке или другой емкости. Если технике придется работать в таких условиях, она должна иметь двигатель с высокими показателями мощности и сильную помпу, так как ей придется создавать свое давление.

В схему подключения мойки высокого давления к бочке, ведру к всасывающему патрубку также входит установка фильтра и штуцера, к которому подсоединяют шланг для подачи. Второй конец опускают в используемую емкость. Чтобы при включении он не выскочил, его погружают в воду и закрепляют. Сначала подсасывают для наполнения рукава водой, далее он сам начнет набирать нужное ее количество.

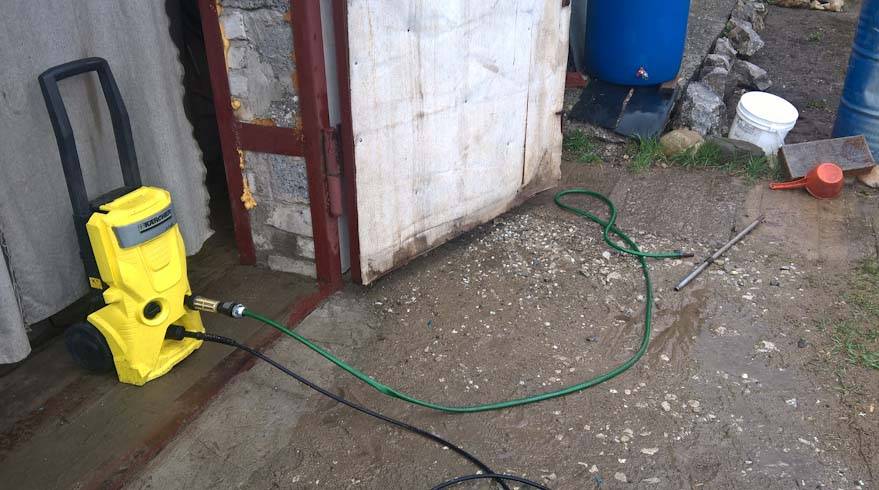

Мойку подсоединяют с помощью шланга

Объем накопительного бака

При расчете объема накопительной емкости учитывают два фактора:

1. Расход воды в доме или на участке: потребление воды у всех разное, поэтому рекомендовать что-либо однозначно в данном случае нельзя. Для приблизительного расчета можно воспользоваться среднестатистическими данными. Так, в доме со всеми удобствами (кроме кухонной мойки, туалета и ванной учитывают посудомоечная и стиральная машины) за сутки на одного человека расходуется примерно 170 – 200 л воды. При более скромном режиме – только для умывания, питья и приготовления пищи (например, в дачном домике) – потребности сокращаются до 60 – 80 л/сут на человека.
2. «График работы» и производительность источника водоснабжения: как бы мы ни считали свои потребности, хоть двести, хоть триста литров на человека – многое зависит от того, сколько воды поступает из источника. Нет никакого резона тащить на чердак кубовую емкость, если за сутки в нее можно накачать не более 500 л. Без большого бака можно обойтись и в том случае, если перебои с водоснабжением имеют кратковременный характер и существенная доля потребностей в воде покрывается напрямую, без «услуг» накопителя.

Часто бак-накопитель путают с гидроаккумулятором насосных станций (НС). Это не совсем правильно. Оба устройства выполняют схожую функцию, но объем гидроаккумулятора НС, имеющего внутри резиновую грушу или мембрану, составляет не более 100 л (чаще всего 25 – 50 л).
Он нужен только для того, чтобы предотвратить частые включения насоса, и не может компенсировать длительные перебои с водой.

Виды деталей

Соединительный штуцер ГОСТ 22792-83 используется в основном в водопроводных системах или насосном оборудовании, поэтому деталь изготавливают из нержавеющей стали. Штуцер ГОСТ 22792-83 устойчив к коррозии и подходит для работы в разных условиях. Его используют там, где важна герметичность соединения. Также штуцер используется для открытых участков трубопровода и там, где трубы находятся в неблагоприятных условиях. Штуцер может быть дополнительно покрыт антикоррозийным покрытием, в этом случае он будет пригоден к работе более десяти лет.

Переходный штуцер ГОСТ 21856-78 используется в трубопроводах с высоким рабочим давлением, с его помощью соединяются участки трубопровода разного диаметра.

Поворотный штуцер ГОСТ 25681-83 имеет сложную конструкцию с поворотным шарниром. С его помощью может подаваться газ, пар или жидкость. Штуцер препятствует деформации трубопровода.

Приварной штуцер ГОСТ 16045-70 используется для линзовых уплотнений. Штуцер подходит для работы на трубопроводах с агрессивными средами, а также для работы в условиях перепада температуры. Штуцер ГОСТ 16045-70 используется для работы на нефтеперерабатывающих предприятиях.

Быстросъемный штуцер

Данная деталь используется для быстрого подключения-отключения частей труб, пневматического инструмента от шланга.

Подобный штуцер используются автомеханиками для подключения оборудования. Резьба у штуцера может быть внешней и внутренней.

Штуцер переходник

Фитинг используется для соединения сразу нескольких деталей и одного шланга, одного инструмента с несколькими рукавами или шлангами.

Также штуцер переходник незаменим, если части, которые нужно соединить, имеют разный диаметр. Резьба на штуцере может быть внешней и внутренней.

Штуцер переходник может соединять детали не только с помощью резьбового соединения. Например, фитинговое соединения штуцера состоит из монтажного узла и втулки. Это активно используется в магистральных и промышленных системах.

Интегральное соединение подходит для трубопроводов с высоким рабочим давлением. В данном случае втулка неотделима от штуцера.

Также есть детали для соединения сразу трех, четырех, пяти труб. Это необходимо для мест ответвления труб. Штуцер может быть присоединен сваркой или с помощью резьбового соединения.

Пятивыводной штуцер

Данная деталь имеет форму втулки с пятью сквозными отверстиями. Для присоединения труб на каждом отверстии есть резьба. Используется пятивыводной штуцер для соединения разных элементов водопровода. Например, насоса с гидроаккумуляторным устройством и реле.

Штуцер «елочка»

Эта деталь также используется в водопроводных системах. Она нужна для присоединения шлангов разного диаметра, также штуцер «елочка» используется во время ремонтных работ.

Штуцер «елочка» делают из стали и латуни. Первый подходит для работы в условиях высокого рабочего давления и высокой температуры, второй можно встретить в системах отопления или полива.

|

Виды баков

Расширительные баки бывают двух видов – закрытые и открытые. Отличаются друг от друга они особенностями конструкции.

Таблица. Виды расширительных баков.

Тип	Описание
Закрытый или мембранный	Это бак, имеющий как раз мембранное разделение между отсеками – водным и воздушным. Диафрагма в нем термоустойчива и позволяет избежать коррозионной активности. Такой бак герметичен, внешне выглядит как небольшой баллон или шар из металла. Служит этот элемент системы долго, а при повреждениях мембраны ее легко заменить на новую. Также дополнительно для расширительного бака этого типа должны быть установлены манометр и предохранительный клапан – все вместе они образуют систему безопасности.
Открытый	Такой бак – это емкость, на дне которой имеется соединитель с резьбой, который и позволяет объединить устройство с системой. Устанавливать эту конструкцию необходимо в самой высокой части системы отопления. Используется крайне редко, так как обладает массой недостатков – это и увеличение риска возникновения коррозии в трубах, и достаточно приличные размеры, и быстрый выход из строя при критических показателях давления. Показатели уровня жидкости в такой емкости напрямую зависят и от того, сколько воды находится в отопительном контуре.

Принцип работы закрытого расширительного бака

Мембранные баки, в свою очередь, делятся на два типа – со сменной диафрагмой и со стационарной. Сменная мембрана говорит сама за себя – при необходимости ее можно легко поменять, вынув через фланец, закрепленный при помощи нескольких болтов. Расширительный бак такого типа служит максимально долго, а по форме корпуса бывает как вертикальный, так и горизонтальный, что обеспечивает возможность подбора емкости под определенное помещение.

Расширительный бак мембранного типа

В емкостях со стационарной мембраной заменить эту деталь не получится – она плотно крепится к стенкам корпуса. В случае выхода агрегата из строя его меняют полностью. Кстати, вода в такой установке, в отличие от предыдущего типа, контактирует с металлом бака, вследствие чего на его внутренней поверхности возникает процесс коррозии. Установка также бывает как вертикально, так и горизонтально ориентированной.

Размеры расширительных баков

Баки расширительные бывают не только навесные, но и напольные. Могут иметь и плоскую форму, отличаются цветом: синие предназначены для холодной воды, красные – для горячей.

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

• обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
• предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан.

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

1. Металлическую трубу нужно тщательно зачистить от старой краски.
2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.

Монтаж расширительного бака

Рассмотрим, как установить расширительный бак в системе холодного водоснабжения.

Шаг 1. К насосу для воды, идущему от скважины, подключаются фильтры для воды.

Подключение фильтра

Шаг 2. Устанавливается тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода.

Далее нужно установить тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода

Шаг 3. Расширительный бак закрепляется на стене при помощи специального крепления и подключается к системе при помощи гибкой подводки к «пятивыводу».

Подключение к системе

Шаг 4. Устанавливается манометр на «пятивывод».

Установка манометра

Шаг 5. Подключается реле сухого хода.

Подключение реле сухого хода

Процесс монтажа

Наиболее доступный вариант организации автономной системы водоснабжения в доме или бане – установка емкости на чердачном помещении.

Для этого необходимо изготовить или приобрести бак для бани требуемого объема и конфигурации.

Монтаж емкости производится на верхнее балочное перекрытие или в любом удобном месте чердака.

Монтажные работы осуществляются поэтапно:

1. Выполняется укрепление основания под водяной бак. Балки перекрытия накрываются широкими досками.
2. На подготовленную основу устанавливается накопитель.
3. Производится монтаж клапана поплавкового типа. От верхнего края отступают 7,5 см, делают отметку и вырезают отверстие требуемого диаметра. В отверстие продевается хвостовая часть клапана с уплотнительной шайбой из пластика. С противоположной стенки емкости устанавливается специальная пластина жесткости, еще одна уплотнительная шайба и накручивается гайка. Все крепежные элементы надежно фиксируются, к хвостовой части прикручивается соединитель, при помощи которого выполняется подключение водонапорной трубы.
4. Проделываются отверстия для труб отвода требуемого размера. В готовые отверстия с внутренней стороны емкости вкручивается соединитель с шайбой. Укрепление резьбы выполняется специальной лентой. Далее надевается шайба, и закручивается гайка.
5. В трубы отвода вставляются вентили запорного типа.
6. Выполняется перелив. Для этого устанавливается отметка на 2,5 см ниже размещения крана поплавкового типа и проделывается отверстие. Переливная труба выводится в канализационную систему, закрепляется к стенкам бака при помощи соединителей по аналогичному принципу. Далее выполняется подводка труб с компрессионной фиксацией. Готовые участки трубопроводной системы монтируются к стенкам бака и деревянному основанию.
7. Подсоединенный бак заполняется водой для проверки герметичности системы, а также регуляции поплавкового крана.
8. Выполняется утепление емкости при помощи листового полистирола или рулонной минеральной ваты.

Вот таким простым и надежным способом можно обустроить автономную систему водоснабжения, основным элементом которой является накопительный бак для бани или дома.

Возможные варианты разводки труб

Схема водоснабжения дома спроектирована с двумя центральными трубопроводами. Обычно они устанавливаются на отдаленном расстоянии друг от друга. В этом случаи одна труба монтируется недалеко от системы, а вторая проводится в углу между стеной и потолком, или в стяжке пола. При выборе варианта 1, коммуникации можно закрыть декоративным коробом из ГКЛ (гипсокартонным листом). Во втором случае в стяжке проделывается штроба, желательно возле стены, производится разводка трубы с неразъемными фитингами, на нее устанавливается защитный кожух и вся линия прячется под цементно-песочным раствором.
