Простейший вариант ракетной печи
Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.
Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.
Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.
Простая ракетная печь из трубы
Подготовка материалов
Для изготовления ракетной печи потребуется приобрести:
- Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
- Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
- Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
- Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
- Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.
Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.
Инструменты
Для проведения всех необходимых работ потребуются:
- Болгарка.
- Сварка.
- Ножницы по металлу.
Также нужно иметь защитные очки и перчатки.
Проводятся работы по схеме и чертежу, указанному ниже:
Чертеж простейшей ракетной печи из профильной трубы
Инструкция по изготовлению
Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:
- Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
- Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
- Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.
Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:
- Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
- Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
- Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
- Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
- Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
- Элементы привариваются не рядом, а внахлест.
Далее проводятся следующие работы, которые являются завершающими.
Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.
Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.
Преимущества и недостатки ракетных печей
Важное достоинство правильно построенной конструкции – всеядность. Такую печь можно топить любым видом твердого топлива и древесных отходов. Причем, влажность древесины особой роли здесь не играет
Если же кто-то утверждает, что такая печка может работать только на хорошо высушенных дровах, то это значит, что при ее строительстве были допущены грубые ошибки
Причем, влажность древесины особой роли здесь не играет. Если же кто-то утверждает, что такая печка может работать только на хорошо высушенных дровах, то это значит, что при ее строительстве были допущены грубые ошибки.
Тепловая отдача ракетной печи, основой которой является барабан из бочки, весьма внушительная и достигает 18 кВт. Печка из газового баллона способна развить тепловую мощность до 10 кВт. Этого вполне достаточно для отопления комнаты площадью 16-20 м2. Отметим также, что регулировка мощности ракетных печей производится только за счет изменения объема загружаемого топлива. Подачей воздуха изменить теплоотдачу невозможно. Регулировку поддувалом используют только для ввода печи в рабочий режим.
Поскольку количества тепла, генерируемого ракетной печью весьма велико, то не грех использовать его для таких бытовых нужд, как подогрев пищи (на крышке барабана). А вот использовать такой очаг для нагрева воды, используемой в системе радиаторного отопления нельзя. Любое внедрение в печную конструкцию змеевиков и регистров негативно сказывается на ее работе, ухудшая или останавливая процесс пиролиза.
К минусам ракетных печей можно отнести невозможность их применения в банях и гаражах. Их конструкция рассчитана на аккумулирование энергии и длительный обогрев. Поэтому она не может дать много тепла в короткий промежуток времени, как это необходимо в парилке. Для гаражей, в которых хранятся горючесмазочные материалы, печь с открытым пламенем тоже не лучший вариант.
Второй способ или котел №2
Пиролизный котел с водогрейкой, не требующий электричества и автоматики, работает по принципу противодействия двух законов квадрата-куба. Имеется в виду закладка топлива и футеровка из шамотного кирпича.Алгоритм работы кирпичной печи:
В начале интенсивность пиролизного процесса обеспечивается сублимацией самых легких летучих. «Первый жар» идет по дымооборотам, поглощаясь футеровкой.
На стационарной стадии футеровка служит тепловым буфером: при избыточном пиролизном тепле она его поглощает, при остывании отдает.
По завершении карбонизации топлива происходит постепенная отдача тепла футеровкой, не дающая снизиться температуре ниже критической точки.
Загрузка дров или угля в котел с тепловым буфером производится постепенно. Резкие колебания температуры ей противопоказаны. Если используется слишком вялое топливо, она может заглохнуть. При слишком горючем есть риск аварийной ситуации. Если не подавляется первый жар, КПД не превысит 76-78%, так как мгновенная теплоотдача футеровкой наружу исключается.
Простейший вариант ракетной печи
Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.
Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.
Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.
Простая ракетная печь из трубы
Подготовка материалов
Для изготовления ракетной печи потребуется приобрести:
- Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
- Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
- Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
- Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
- Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.
Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.
Инструменты
Для проведения всех необходимых работ потребуются:
- Болгарка.
- Сварка.
- Ножницы по металлу.
Также нужно иметь защитные очки и перчатки.
Проводятся работы по схеме и чертежу, указанному ниже:
Чертеж простейшей ракетной печи из профильной трубы
Инструкция по изготовлению
Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:
- Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
- Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
- Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.
Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:
- Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
- Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
- Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
- Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
- Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
- Элементы привариваются не рядом, а внахлест.
Далее проводятся следующие работы, которые являются завершающими.
Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.
Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.
Преимущества и недостатки ракетных печей
Главным достоинством рассматриваемого варианта является низкая себестоимость агрегата – как в отношении расходников, так и касательно трудозатрат. Если взять за основу трубы, баллон и металлопрофиль, можно собрать образец, способный стать экономичным и действенным способом отопления жилья в суровых климатических условиях.
Умелые мастера оперативно выкладывают замечательные кирпичные вариации, способные гармонично вписаться даже в самый требовательный интерьер. В этом случае декорирование сводится к маскировке крышки топливного отсека и выступающего колпака, остальные сегменты и дымоходы изначально не на виду.
Чтобы добиться высокой эффективности печи, следует избегать использования сырых дров, также не нужно добиваться ревущего режима, оправдывающего название, – лучше ограничиться ручной подачей воздуха.
Топка сырыми дровами существенно снижает эффективность работы печи
Еще одной сильной стороной приспособления является возможность использования теплового аккумулятора: водяной контур в совокупности с лежанкой позволяет направить как можно больше энергии на отопление, уменьшить потери через дымоход.
Недостатки конфигурации:
- необходимость в ручном управлении, отсутствие возможности автоматизации;
- частая загрузка топлива;
- колпак сильно нагревается, прикосновение к нему чревато ожогами.
Последнее обстоятельство ставит под сомнение целесообразность использования примитивных ракет в условиях, когда в доме есть дети.
Устройство дымохода
Когда речь идёт об отопительном оборудовании, которое работает на твёрдом топливе, нужно обязательно устраивать дымоход. В данном случае, дымоход делают из трубы диаметром 100 мм.
На расстоянии 50–100 мм от верхнего среза печи, врезают дымоотводный патрубок. Это отрезок стальной трубы, в которую будет плотно входить дымовая труба. Дымовой канал делают с небольшим горизонтальным участком — 50 – 60 см прямой трубы хватит для того, чтобы ослабить тягу. Не допускается большое количество колен до выхода из помещения.
В эксплуатации удобен дымоход, выполненный из нескольких отрезков. Так его можно будет без проблем чистить.
Принцип действия ракетной печи
Ракетная печь сочетает в себе простоту исполнения и высокий КПД. Отличительной особенностью такой конструкции считается постоянное движение нагретого воздуха.
Печь такого типа может использовать любое твёрдое топливо, в том числе и растительные отходы.
В классической конструкции, подаваемый через топку кислород нагревается. Утеплённое горизонтальное колено обеспечивает его транспорт в вертикальный канал, в котором происходит сжигания промежуточных газов. Раскаленный воздух, проходя по колпаку конструкции, отдает тепло в атмосферу. Древесные газы, остывая, выводятся системой дымоотведения.В печах обычного исполнения, продукты горения выводятся по системе дымохода и оседают в виде копоти на стенках труб. Это происходит за счёт быстрого остывания отходящих газов. В печках ракетного исполнения, побочные газы дополнительно сгорают, увеличивая повышенный КПД. Естественная тяга, делает всю конструкцию неприхотливой и саморегулирующейся. Высокая эффективность реактивных печей, это результат точных теплотехнических расчётов. Поэтому возведение такой печки требует соблюдения основных конструктивных параметров.
Условно, все конструкции ракетных печей можно разделить на переносные и стационарные. Переносные, служат для приготовления пищи или отопления небольших помещений (палаток, теплиц). Главное преимущество таких систем в их мобильности и простоте сборки. В качестве стройматериалов можно использовать старые ведра, бочки, разряженные баллоны и кирпичи. В самом простом виде, такая система состоит из двух кусков труб сваренных под прямым либо острым углом. Эта конструкция применима для варки еды. Когда есть необходимость в протапливании помещения, можно собрать печь с куполом.
Для максимальной теплоотдачи, внутреннюю камеру мобильной печи можно утеплить перлитом или другим негорючим материалом. Комбинированный вариант ракетной печи подойдет, если под руками нет утеплителя. Тогда, в качестве строительного материала используют шамотный кирпич. За счет высокой теплоёмкости, такой кирпич накапливает и отдает тепло в помещение долгое время.

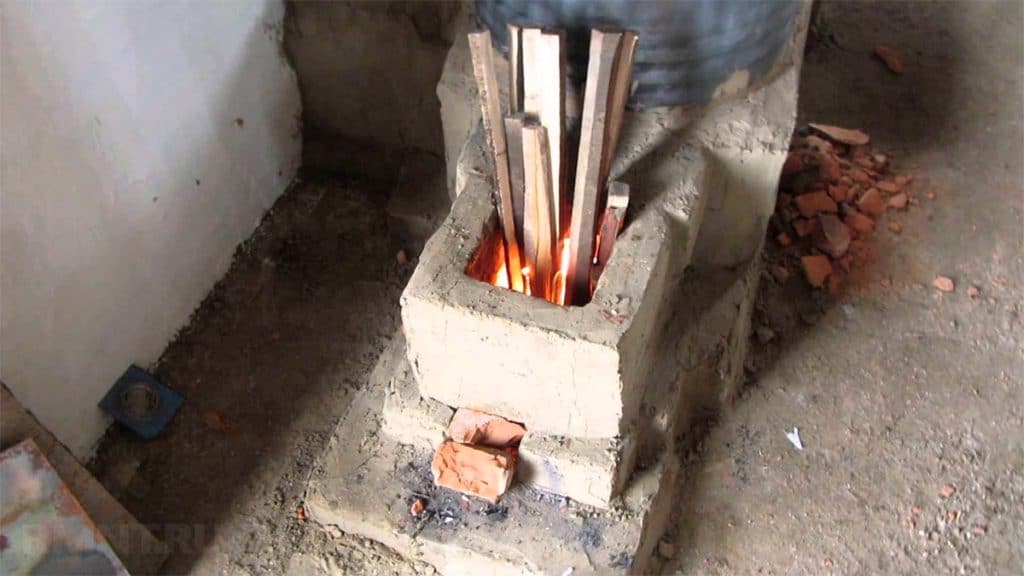

Для отопления дома ракетные печи стационарной конструкции выполняют из шамотного кирпича или камня. Их конструкции в большинстве своем, подразумевают наличие лежака. Он складывается поверх длинного дымохода, который в реактивных печах обычно проходит у основания помещения. Обмазку полученной конструкции выполняют смесью глины и опилок. Сочетание таких материалов обеспечивает высокую теплоёмкость и быстрый прогрев жилой зоны.
2 Виды реактивных отопительных установок – что нужно вам?
Самые простые ракеты делаются из практически любых жестяных емкостей. Портативную печку можно изготовить из ведра, банки, в которой хранилась краска, и так далее. Такие системы идеальны для пикника на природе, они часто используются на стройплощадках. Простые печи не подходят для обогрева помещений. Ими пользуются исключительно для приготовления пищи, подогрева воды. Ракету, сделанную из ведра, можно топить мелкой лучиной, сухими шишками и листвой, пучками веток. В такой печке продукты сгорания не успевают образовать древесный горючий газ. Они сразу уходят в дымоход.
Более сложные отопительные конструкции создаются из старого газового баллона или из металлической бочки и кирпича. Эти печи обязательно снабжаются стояком для повышения тяги и расположенным горизонтально дымоотводящим трактом. Существуют и ракеты полностью из кирпича. Они могут оснащаться сразу несколькими дымоходами и применяться для отопления больших помещений и нагрева пола. А при желании реально соорудить даже полноценную печь-лежанку.
Да, нет ничего грешного в том, чтобы сделать ракетную печь из баллона
Мы расскажем, как самостоятельно сделать все указанные типы реактивных устройств для отопления. А начнем наш мастер-класс с самого простого – с изготовления элементарной садово-походной печки из двух жестяных емкостей (ведер, банок). Кроме них нам понадобятся стальные хомуты сечением 10 см, уголки из металла, болгарка, труба для дымохода из нержавейки, ножницы для металла, щебенка. Схема работ будет следующей:
- 1. Берем два ведра. Из емкости меньшего объема (диаметра) делаем крышку для нашей ракеты. Вырезаем в ведре отверстие. Оно необходимо для организации дымохода.
- 2. В большем ведре вырезаем внизу еще одно отверстие. К нему мы подсоединим топку. Все операции выполняем ножницами по металлу, загибая образующиеся лепестки (куски жести) внутрь.
- 3. Из трубы и уголков сооружаем прямоток. Вставляем его в ведро, а затем, используя хомут, соединяем с загнутыми лепестками.
- 4. Засыпаем щебенкой пространство между прямотоком и корпусом отопительного устройства. Этот стройматериал станет играть роль аккумулятора тепла и одновременно теплоизолятора.
- 5. Надеваем второе ведро на печку.
- 6. Сгибаем из проволоки небольшую конфорку, на которую можно будет устанавливать посуду с водой и пищей.
Желательно покрасить портативную ракету любой краской с высоким уровнем жаростойкости. После высыхания можем использовать элементарную варочную печку
Обратите внимание! Розжиг ракеты осуществляется через патрубок, отходящий от прямотока
Простейший вариант ракетной печи
Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.
Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.
Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.
Простая ракетная печь из трубы
Подготовка материалов
Для изготовления ракетной печи потребуется приобрести:
- Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
- Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
- Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
- Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
- Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.
Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.
Инструменты
Для проведения всех необходимых работ потребуются:
- Болгарка.
- Сварка.
- Ножницы по металлу.
Также нужно иметь защитные очки и перчатки.
Проводятся работы по схеме и чертежу, указанному ниже:
Чертеж простейшей ракетной печи из профильной трубы
Инструкция по изготовлению
Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:
- Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
- Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
- Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.
Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:
- Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
- Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
- Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
- Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
- Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
- Элементы привариваются не рядом, а внахлест.
Далее проводятся следующие работы, которые являются завершающими.
Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.
Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.
Как работает печь-ракета?
Несмотря на громкое космическое название, данная отопительная конструкция не имеет ничего общего с ракетными системами. Единственный внешний эффект, придающий некоторое сходство – струя пламени, которая вырывается из вертикальной трубы у походного варианта ракетной печки.
Работа этого очага основана на двух базовых принципах:
- Прямом горении — свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
- Дожигании дымовых газов, выделяющихся при горении древесины (пиролизе).
Самая простая реактивная печь работает по принципу прямого горения. Добиться термического разложения древесины (пиролиза) ее конструкция не позволяет. Для этого необходимо выполнить мощную теплоаккумулирующую обмазку внешнего кожуха и качественную термоизоляцию внутренней трубы.
Несмотря на это переносные ракетные печи хорошо выполняют свои функции. От них не требуют большой мощности. Генерируемого тепла вполне хватает для готовки пищи и обогрева в палатке.
Принцип работы
Обычный костер не обеспечивает рациональное использование топливных ресурсов. Значительная часть энергии бесполезно улетучивается в окружающее пространство. Отсутствует конвекционные процессы, накопители тепла. Невозможна точная регулировка процесса горения. Доступ кислорода ничем не ограничен.
С применением дымовой трубы и закрытой рабочей зоны отмеченные недостатки устраняются. Однако реактивная печь отличается более высокой эффективностью по сравнению с типовой «буржуйкой». Главное отличие – дымовая труба, размещенная внутри основной конструкции. Увеличение пути выхода газов сопровождается постепенным снижением температуры на разных участках (пример, значения приведены в C°):
- центральная шахта (райзер): 700-1100;
- промежуток между стенками: 250-380;
- участок под лежанкой: 30-90.
Улучшенная тяга в конструкции реактивной печи
На рисунках показаны особенности конструкции, которые обеспечивают достаточную тягу при увеличении длины пути удаления дыма. Другое преимущество – высокотемпературное разложение органики при ограниченном поступлении кислорода (пиролиз).
Плюсы использования печи-ракеты
Реактивные печи довольно экономны и в использовании
Но для сверхэффективной работы важно, чтобы топливо было сухим, иначе вторичного сгорания газов не происходит
Печь-ракета не подходит для установки в бане. Дело в том, что для нужного эффекта требуется, чтобы сначала нагрелись стены помещения. А при режиме, создаваемом данной печью, нагревается именно воздух.
В качестве отопительного прибора в доме для постоянного проживания такое устройство не всегда удобно.
При топке необходимо регулировать силу тяги приоткрыванием и закрыванием дверцы для подачи топлива. Постоянно следить за печью в доме довольно сложно. Но она хорошо подойдёт на использования в палатке, гараже, отдельной мастерской или сарае. Печь-ракета не разрушается, если между топками проходит длительное время.
Как протекает пиролиз
Процесс пиролиза проходит четыре стадии:
- Сушка – из дров удаляется лишняя влага. Выполняется в процессе подготовки или в топке за счет ее тепла.
- Пиролиз – сублимация летучих компонентов, разложение тяжелых составляющих – смол и битумов до летучих. Топливная масса начинает карбонизироваться, то есть обугливаться.
- Горение пиролизных газов при достижении точки вспышки под воздействием высокой температуры и свободного кислорода. Горение карбона начинается при повышении температуры выше 600 градусов.
- После сгорания летучих компонентов и основной массы карбона начинаются восстановительные реакции – выделение угарного газа, свободного водорода и кислорода.
Чтобы КПД был высоким, при конструировании оборудования необходимо добиться, чтобы восстановительные газы задерживались в горячей зоне и туда же был обеспечен доступ подогретого свежего воздуха. При быстром остывании энергия, затраченная на восстановление, вылетит в трубу. Не следует забывать, что угарный газ ядовит.
Примечание: одно из главных преимуществ печи медленного горения – в простоте эксплуатации. Раз или два в сутки в нее загружают дрова, раз или два в неделю выгребают золу.

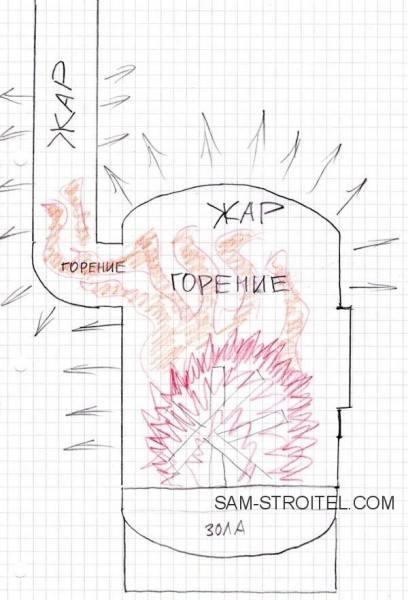

В чем разница печи длительного горения и дровяной буржуйки
Принципиально, между печью длительного горения и обычной буржуйкой разница состоит в том, как происходит процесс горения. Для обычной чугунной или стальной печи с колосниковой решеткой и прямым дымоходом характерно быстрое сгорание топлива. Собственно и само название «буржуйка» пошло из-за непомерных аппетитов печи. Процесс горения в топке происходит на колосниковой решетке, при большом потоке воздуха, что с одной стороны, дает возможность увеличить тягу, а с другой стороны, при горении дрова сгораю с большим количеством сажи и дыма. Такое положение дел не может свидетельствовать об экономии топлива, их просто приходится постоянно подбрасывать, чтобы поддерживать температуру.
В печи длительного горения процесс происходит по-другому. В зависимости от конструкции топки и дополнительного оборудования сжигание может иметь вид медленного горения (тления) или пиролиза – сжигания выделяемых топливом газов.
При тлении, удается сделать процесс горения контролируемым, для этого уменьшается или увеличивается поток воздуха в топку. В результате получается медленное сжигание топлива и процесс горения увеличивается по времени. Насколько экономным получается такое отопление судить сложно, но то, что время сжигания значительно увеличивается, это факт.
При пиролизе, твердое топливо под действием высокой температуры разлагается на простые вещества. В результате получается, что в топке сжигаются не дрова, а газ, выделяемый дровами. Такие печи длительного горения намного более экономичны и их установка быстро окупается.
Но, справедливости ради стоит упомянуть и о промежуточных конструкциях, сочетающих в себе и преимущества печей с контролируемым тлением и пиролизных печей. Эти гибриды в основном и являются наиболее часто используемыми проектами для самостоятельной сборки.
О конструкции
Ракетная печь Робинзон состоит из таких элементов, как:
- Топливник.
- Труба для отвода образующегося дыма.
Особенность конструкции – топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.
Так выглядит ракетная печь из трубы
Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.
Обычные схемы для создания печей имеют:
- Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
- Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
- Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).
Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).
Варианты конструкции
