Расчет воздуховодов по скорости и расходу + способы измерения расхода воздуха в помещениях

Измерение расхода воздуха на потолочных диффузорах

При пуско-наладке вентиляции необходимо сделать точные замеры объемного расхода воздуха. Наиболее надежный и цивилизованный метод —сделать замеры при помощи балометра. Верхний конфузор прикладывается к плоскости потолка, закрывая диффузор, и производятся замеры воздуха. Замеряется как приточный, так и вытяжной потоки. Этот прибор достаточно дорогой и редкий в России.

Некоторые замерщики пытаются вставлять зонд в пространство между ламелями диффузора и крутят им, пока не будет получен средний результат по расходу. Такой подход неверен, так как турбулентность потоков воздуха в пленуме очень велика и поэтому реальный расход не увидеть. Да и прямо по потоку зонд не выставить. Таким образом замерщик, вертящий зондом в решетке, создает только видимость работы и ничего больше.

Второй способ (по ГОСТ) предполагает наличие перед воздухораспределителем прямого участка воздуховода, на котором поток равномерный по сечению. Делают измерительные отверстия и через них делают замеры. Такая методика хоть и точна, но часто неуместна. Не везде есть прямые участки с двумя диаметрами до и шестью диаметрами после места возмущения потока, нужно постоянно лезть за подвесной потолок. Для подобной методики нужно несколько человек: один замеряет, второй стремянку держит, ну и так далее…

Поэтому, если нужно получить результат быстро и точно – то нужен специалист именно с балометром.

Важность воздухообмена


В зависимости от размеров помещения скорость воздухообмена должна быть разной Задача любой вентиляции – обеспечить оптимальный микроклимат, уровень влажности и температуру воздуха в помещении. Эти показатели влияют на комфортное самочувствие человека во время рабочего процесса и отдыха.

Некачественная вентиляция приводит к размножению бактерий, вызывающих инфекции дыхательных путей. Продукты питания начинают быстро портиться. Повышенный уровень влажности провоцирует появление грибка и плесени на стенах и предметах мебели.

Свежий воздух может поступать в помещение естественным способом, но добиться соблюдения всех санитарно-гигиенических показателей можно только при работе качественной системы вентиляции. Она должна быть рассчитана для каждого помещения отдельно, учитывая состав и объем воздуха, конструктивные особенности.

Для небольших частных домов и квартир достаточно оборудовать шахты с естественной циркуляцией воздушных потоков. Но для промышленных помещений, больших домов требуется дополнительное оборудование в виде вентиляторов, которые обеспечивают принудительную циркуляцию.

При планировке здания предприятия или общественного учреждения необходимо принимать во внимание следующие факторы:

  • качественная вентиляция должна быть в каждом помещении;
  • необходимо, чтобы состав воздуха соответствовал всем утвержденным нормам;
  • на предприятия требуется установка дополнительного оборудования, которое будет регулировать скорость воздуха в воздуховоде;
  • для кухни и спальни необходимо монтировать разные типы вентиляции.

Типы измерителей расхода и скорости воздушного потока

При наладке вентиляционных систем возникает вопрос, какой именно контрольно-измерительный прибор задействовать для замеров скорости воздуха и его расхода в воздуховоде. Следует отметить, что на данный момент рынок специальной аппаратуры для измерения характеристик вентиляции предлагает большое количество самой разнообразной техники, которая учитывает многие факторы естественного и искусственного проветривания помещений.

В частности, при выборе оптимального инструмента необходимо знать, где именно – на вентиляционной входной решетке или прямо в воздуховоде – будут проводиться измерения

Еще важно знать, какие скорости движения воздуха допускаются в трубе, каковы допустимые температура и уровень запыленности вентиляционного канала

Наиболее популярными типами таких приборов являются следующие:

  1. Термоанемометр. Осуществляет измерение скорости воздушной массы. Замеры производятся от специального датчика, который в нагретом состоянии помещается в воздушную струю. Скорость воздуха определяется в зависимости от скорости остывания датчика.

  2. Ультразвуковой трехмерный анемометр. Данный прибор помещается в воздушный поток, где определяет скорость воздуха благодаря фиксации разницы частоты звука между выбранными контрольными точками
  3. Крыльчатый анемометр. Скорость течения воздуха определяется при измерении скорости вращающейся крыльчатки прибора.
  4. Трубка Пито. В данном приборе применяется цифровой электрический манометр. С его помощью в заданной точке потока фиксируется разница между полным и статическим давлением.
  5. Балометр. Быстро определяет суммарный расход воздушной массы, концентрируя поток в точке замеров с заранее установленным сечением.

Какой дефлектор выбрать

Рекомендации по выбору различных дефлекторов:

  • При недостатке либо отсутствии тяги лучше ставить динамические версии колпаков – ротационный или флюгер.
  • Покупая вращающуюся насадку, не гонитесь за дешевизной. В недорогих изделиях применен открытый шарнир – обычная втулка, которая замерзнет зимой. Подбирайте флюгер или турбодефлектор с закрытым подшипником.
  • Н-образный колпак пригодится в местности с постоянными сильными ветрами. В остальных случаях лучше брать ЦАГИ.

Дефлекторы Astato приобретайте по желанию – усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать.

Производительность по воздуху

Расчет системы вентиляции начинается с определения производительности по воздуху (воздухообмена), измеряемой в кубометрах в час. Для расчетов нам потребуется план объекта, где указаны наименования (назначения) и площади всех помещений.

Подавать свежий воздух требуется только в те помещения, где люди могут находиться длительное время: спальни, гостиные, кабинеты и т. п. В коридоры воздух не подается, а из кухни и санузлов удаляется через вытяжные каналы. Таким образом, схема движения воздушных потоков будет выглядеть следующим образом: свежий воздух подается в жилые помещения, оттуда он (уже частично загрязненный) попадает в коридор, из коридора — в санузлы и на кухню, откуда удаляется через вытяжную вентиляцию, унося с собой неприятные запахи и загрязнители. Такая схема движения воздуха обеспечивает воздушный подпор «грязных» помещений, исключая возможность распространения неприятных запахов по квартире или коттеджу.

Для каждого жилого помещения определяется количество подаваемого воздуха. Расчет обычно ведется в соответствии со  и МГСН 3.01.01. Поскольку СНиП задает более жесткие требования, то в расчетах мы будем ориентироваться на этот документ. В нем говорится, что для жилых помещений без естественного проветривания (то есть там, где окна не открывают) расход воздуха должен составлять не менее 60 м³/ч на человека. Для спален иногда используют меньшее значение — 30 м³/ч на человека, поскольку в состоянии сна человек потребляет меньше кислорода (это допустимо по МГСН, а также по СНиП для помещений с естественным проветриванием). При расчете учитываются только люди, находящиеся в помещении длительное время. Например, если у вас в гостиной пару раз в году собирается большая компания, то увеличивать производительность вентиляции из-за них не нужно. Если же вы хотите, чтобы гости чувствовали себя комфортно, можно установить VAV-систему, которая позволяет регулировать расход воздуха раздельно в каждом помещении. С такой системой вы сможете увеличить воздухообмен в гостиной за счет его снижения в спальне и других помещениях.

После расчета воздухообмена по людям нам нужно рассчитать воздухообмен по кратности (этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха). Чтобы воздух в помещении не застаивался, нужно обеспечить хотя бы однократный воздухообмен.

Таким образом, для определения требуемого расхода воздуха нам нужно рассчитать два значения воздухообмена: по количеству людей и по кратности и, после чего выбрать большее из этих двух значений:

  1. Расчет воздухообмена по количеству людей:

    L = N * Lnorm, где

    L  требуемая производительность приточной вентиляции, м³/ч;

    N  количество людей;

    Lnorm  норма расхода воздуха на одного человека:

    •      в состоянии покоя (сна)  30 м³/ч;
    •      типовое значение (по СНиП)  60 м³/ч;
  2. Расчет воздухообмена по кратности:

    L = n * S * H, где

    L  требуемая производительность приточной вентиляции, м³/ч;

    n  нормируемая кратность воздухообмена:
    для жилых помещений – от 1 до 2, для офисов – от 2 до 3;

    S  площадь помещения, м²;

    H  высота помещения, м;

Рассчитав необходимый воздухообмен для каждого обслуживаемого помещения, и сложив полученные значения, мы узнаем общую производительность системы вентиляции. Для справки типовые значения производительности вентиляционных систем:

  • Для отдельных комнат и квартир  от 100 до 500 м³/ч;
  • Для коттеджей  от 500 до 2000 м³/ч;
  • Для офисов  от 1000 до 10000 м³/ч.

Формулы для расчета

Для проведения всех необходимых вычислений необходимо обладать некоторыми данными. Чтобы вычислить скорость воздуха, понадобится следующая формула:

ϑ= L / 3600*F
, где

ϑ
– скорость потока воздуха в трубопроводе вентиляционного устройства, измеряется в м/с;

L
– расход воздушных масс (данная величина измеряется в м 3 /ч) на том участке вытяжной шахты, для которого производится вычисление;

F
– площадь поперечного сечения трубопровода, измеряется в м 2 .

По данной формуле и производится расчет скорости воздуха в воздуховоде, причем его фактическое значение.

Из этой же формулы можно вывести и все остальные недостающие данные. Например, чтобы рассчитать расход воздуха, формулу необходимо преобразовать следующим образом:

L = 3600 x F x ϑ
.

В некоторых случаях подобные вычисления производить сложно или не хватает времени. В этом случае можно использовать специальный калькулятор. Встречается множество подобных программ в интернете. Для инженерных бюро лучше установить специальные калькуляторы, которые обладают большей точностью (вычитают толщину стенки трубы при расчете ее площади поперечного сечения, ставят большее количество знаков в число пи, высчитывают более точный расход воздуха и т. д.).

Как можно понять из формулы (или при проведении практических расчетов на калькуляторах), скорость воздуха увеличивается при уменьшении размеров трубы. Их этого факта можно извлечь ряд преимуществ:

  • не возникнет потерь или необходимости в прокладке дополнительного вентиляционного трубопровода для обеспечения необходимого расхода воздуха, если габариты помещения не позволяют провести каналы больших размеров;
  • можно прокладывать трубопроводы меньших размеров, что в большинстве случаев проще и удобней;
  • чем меньше диаметр канала, тем дешевле его стоимость, снизится цена и на доборные элементы (заслонки, клапаны);
  • меньший размер труб расширяет возможности монтажа, их можно расположить так, как нужно, практически не подстраиваясь под внешние стесняющие факторы.

Однако при прокладке воздуховодов меньшего диаметра необходимо помнить, что при повышении скорости воздуха повышается динамическое давление на стенки труб, увеличивается и сопротивление системы, соответственно потребуется более мощный вентилятор и дополнительные расходы. Поэтому до монтажа необходимо тщательно провести все расчеты, чтобы экономия не обернулась большими затратами или даже убытками, т.к. постройку, не соответствующую нормам СНиП могут не допустить до эксплуатации.

Любая вентиляционная сеть состоит из каналов, оборудования и фасонных элементов. Для создания необходимого воздухообмена, важным параметром является не только производительность приточно-вытяжных установок и конфигурация сети, но и аэродинамический расчет воздуховодов.

Для чего необходимо проводить измерение расхода воздушной массы?

Схема вентиляции и кондиционирования в жилом помещении.

Течение воздуха по системе проветривания осуществляется при определенной скорости, на которую влияют многие факторы. Данный параметр, зависящий от конструкции и сечения вентиляционных каналов, является ключевым критерием для выяснения величины расходования воздуха в воздуховоде. Средняя скорость исчисляется на основе замеров уровня динамического давления.

При этом следует учитывать, что измерение реальной скорости воздуха имеет решающее значение для чистых жилых комнат, которые снабжаются однонаправленным воздушным потоком. В то же время фиксация уровня расхода воздуха является первостепенной операцией для жилых зон с разнонаправленными потоками воздуха.

Измерения в воздуховоде производятся через специальное технологическое отверстие, точно соответствующее диаметру зонда.

Расход замеряется либо после воздушных фильтров (решеток), либо непосредственно в воздуховоде. В обоих случаях производится измерение скорости движения воздушной массы и учитывается площадь сечения трубы.

Для качественных замеров выбирается достаточно ровный и прямой отрезок трубы. Длина данного участка не может быть меньше 4-5 размеров диаметра после точки местного сопротивления. Вместе с тем до следующего местного сопротивления должно быть 2 или более диаметра канала.

Для фиксации средней скорости воздуха в воздуховоде следует произвести несколько измерений. Их количество зависит от диаметра круглой трубы или от размера сторон прямоугольного канала.

Необходимость качественной вентиляции

Сначала необходимо определить, почему важно обеспечить попадание воздуха в помещение через вентиляционные каналы. Согласно строительным и гигиеническим нормам, каждый промышленный или частный объект должен иметь качественную систему вентиляции

Главной задачей такой системы является обеспечение оптимального микроклимата, температуры воздуха и уровня влажности, чтобы человек при работе или отдыхе мог себя чувствовать комфортно. Это возможно только тогда, когда воздух не является слишком тёплым, переполненным различными загрязнителями и имеет довольно высокий уровень влаги

Согласно строительным и гигиеническим нормам, каждый промышленный или частный объект должен иметь качественную систему вентиляции. Главной задачей такой системы является обеспечение оптимального микроклимата, температуры воздуха и уровня влажности, чтобы человек при работе или отдыхе мог себя чувствовать комфортно. Это возможно только тогда, когда воздух не является слишком тёплым, переполненным различными загрязнителями и имеет довольно высокий уровень влаги.

Некачественная вентиляция способствует появлению инфекционных заболеваний и патологий дыхательных путей. Кроме этого, быстрее портятся продукты питания. Если воздух имеет очень большой процент влаги, то на стенах может образоваться грибок, который может в последующем перейти на мебель.

Свежий воздух может попасть в помещение разными способами, но основным его источником всё же является качественно вмонтированная система вентиляции. При этом в каждом отдельном помещении она должна просчитываться под его конструктивные особенности, состав воздуха и объём.

Стоит отметить, что для частного дома или квартиры небольших размеров будет достаточно установить шахты с естественной циркуляцией воздуха. Для больших коттеджей или производственных цехов нужно монтировать дополнительное оборудование, вентиляторы для принудительной циркуляции воздушных масс.

При планировке здания любого предприятия, цехов или общественных учреждений больших размеров необходимо следовать таким правилам:

  • в каждой комнате или помещении необходима качественная система вентиляции;
  • состав воздуха должен отвечать всем установленным нормам;
  • на предприятиях следует устанавливать дополнительное оборудование, с помощью которого можно регулировать скорость обмена воздуха, а в целях частного использования — менее мощные вентиляторы, если естественная вентиляция не справляется;
  • в разных помещениях (кухня, санузел, спальня) требуется монтировать разные типы систем вентиляции.

Также следует проектировать систему таким образом, чтобы воздух был чистым в том месте, где он будет забираться. В противном случае в вентиляционные шахты и затем в комнаты может попадать загрязнённый воздух.

Во время составления проекта вентиляции, после того как необходимый объём воздуха рассчитан, проделываются отметки, где должны находиться вентиляционные шахты, кондиционеры, воздуховоды и прочие комплектующие. Это относится как к частным коттеджам, так и к многоэтажным домам.

От размеров шахт будет зависеть эффективность работы вентиляции в целом. Необходимые к соблюдению правила по требуемому объёму указаны в санитарной документации и нормах СНиП. Скорость воздуха в воздуховоде в них также предоставлена.

Алгоритм выполнения расчетов

При проектировании, настройке или модификации уже действующей вентиляционной системы обязательно выполняются расчеты воздуховода. Это необходимо для того, чтобы правильно определить его параметры с учетом оптимальных характеристик производительности и шума в актуальных условиях.

При выполнении расчетов большое значение имеют результаты замеров расхода и скорости движения воздуха в воздушном канале.

Расход воздуха – объем воздушной массы, поступающий в систему вентиляции за единицу времени. Как правило, этот показатель измеряется в м³/ч.

Скорость движения – величина, которая показывает, насколько быстро воздух перемещается в системе вентиляции. Этот показатель измеряется в м/с.

Если известны эти два показателя, можно рассчитать площадь круглых и прямоугольных сечений, а также давление, необходимое для преодоления локального сопротивления или трения.

Составляя схему, нужно выбрать угол зрения с того фасада здания, который расположен в нижней части планировки. Воздуховоды отображаются сплошными толстыми линиями

Чаще всего используется следующий алгоритм проведения вычислений:

  • Составление аксонометрической схемы, в которой перечисляются все элементы.
  • На базе этой схемы рассчитывается длина каждого канала.
  • Измеряется расход воздуха.
  • Определяется скорость потока и давление на каждом участке системы.
  • Выполняется расчет потерь на трение.
  • С использованием нужного коэффициента выполняется расчет потерь давления при преодолении локального сопротивления.

При выполнении расчетов на каждом участке сети воздухораспределения получаются разные результаты. Все данные нужно уравнять посредством диафрагм с веткой наибольшего сопротивления.

Вычисление площади сечения и диаметра

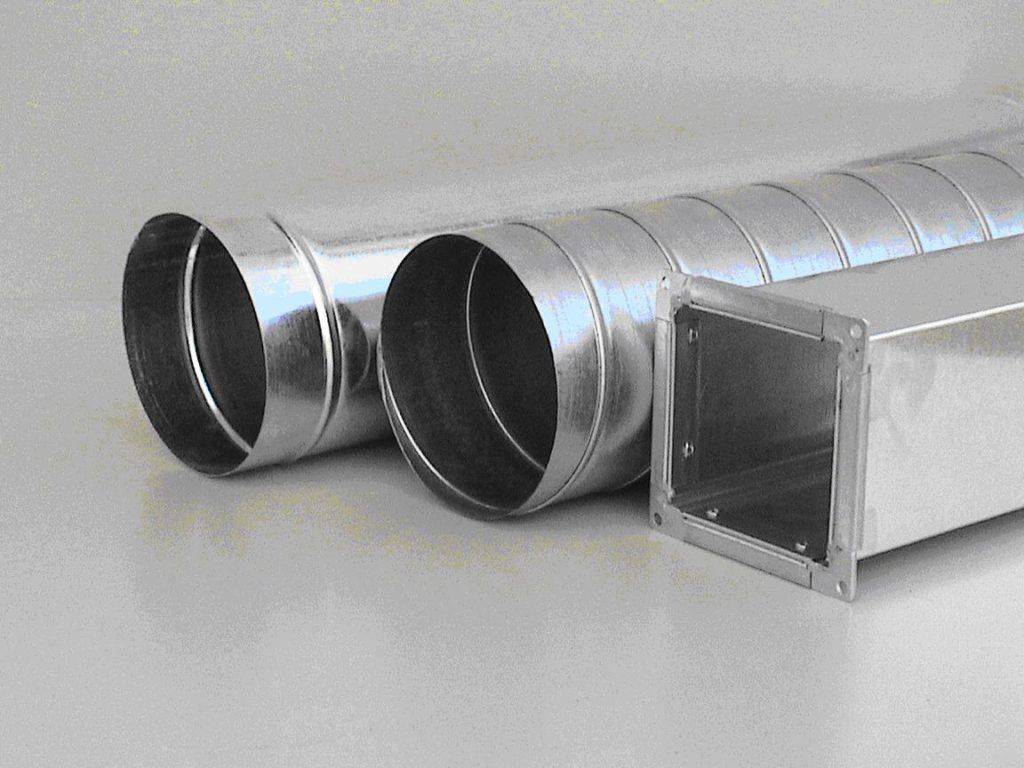

Правильный расчет площади круглых и прямоугольных сечений очень важен. Неподходящий размер сечения не позволит обеспечить нужный воздушный баланс.

Слишком большой воздуховод займет много места и уменьшит эффективную площадь помещения. Если выбрать слишком маленький размер каналов, будут появляться сквозняки, так как увеличится давление потока.

Для того, чтобы рассчитать необходимую площадь сечения (S), нужно знать значения расхода и скорости движения воздуха.

Для вычислений используется следующая формула:

S = L/3600*V,

при этом L – расход воздуха (м³/ч), а V – его скорость (м/с);

Используя следующую формулу, можно посчитать диаметр воздуховода (D):

D = 1000*√(4*S/π), где

S – площадь сечения (м²);

π – 3,14.

Если планируется установка прямоугольных, а не круглых воздуховодов, вместо диаметра определяют необходимую длину/ширину воздушного канала.

Все полученные значения сопоставляют со стандартами ГОСТ и выбирают изделия, наиболее близкие по диаметру или площади сечения

При выборе такого воздуховода в расчет берется примерное сечение. Используется принцип a*b ≈ S, где a – длина, b – ширина, а S – площадь сечения.

Согласно нормативам, соотношение ширины и длины не должно быть выше 1:3. Также следует пользоваться таблицей типовых размеров, предоставляемой заводом-изготовителем.

Чаще всего встречаются такие размеры прямоугольных каналов: минимальные габариты – 0,1 м х 0,15 м, максимальные – 2 м х 2 м. Преимущество круглых воздуховодов в том, что они отличаются меньшим сопротивлением и, соответственно, создают меньше шума при работе.

Расчет потери давления на сопротивление

По мере продвижения воздуха по магистрали создается сопротивление. Для его преодоления вентилятор приточной установки создает давление, которое измеряют в Паскалях (Па).

Потерю давления можно снизить, увеличив сечение воздуховода. При этом может быть обеспечена примерно одинаковая скорость потока в сети

Для того, чтобы подобрать подходящую приточную установку с вентилятором нужной производительности, необходимо рассчитать потерю давления на преодоление локального сопротивления.

Применяется эта формула:

P=R*L+Ei*V2*Y/2, где

R – удельная потеря давления на трение на определенном участке воздуховода;

L – длина участка (м);

Еi – суммарный коэффициент локальной потери;

V – скорость воздуха (м/с);

Y – плотность воздуха (кг/м3).

Значения R определяются по нормативам. Также этот показатель можно рассчитать.

Если сечение воздуховода круглое, потери давления на трение (R) рассчитываются следующим образом:

R = (X*D/В) * (V*V*Y)/2g, где

X – коэфф. сопротивления трения;

L – длина (м);

D – диаметр (м);

V – скорость воздуха (м/с), а Y – его плотность (кг/ м³);

g – 9,8 м/с².

Если же сечение не круглое, а прямоугольное, в формулу необходимо подставить альтернативный диаметр, равный D = 2АВ/(А + В), где А и В – стороны.

Алгоритм выполнения расчетов

При проектировании, настройке или модификации уже действующей вентиляционной системы обязательно выполняются расчеты воздуховода. Это необходимо для того, чтобы правильно определить его параметры с учетом оптимальных характеристик производительности и шума в актуальных условиях.

При выполнении расчетов большое значение имеют результаты замеров расхода и скорости движения воздуха в воздушном канале.

Расход воздуха – объем воздушной массы, поступающий в систему вентиляции за единицу времени. Как правило, этот показатель измеряется в м³/ч.

Скорость движения – величина, которая показывает, насколько быстро воздух перемещается в системе вентиляции. Этот показатель измеряется в м/с.

Если известны эти два показателя, можно рассчитать площадь круглых и прямоугольных сечений, а также давление, необходимое для преодоления локального сопротивления или трения.

Составляя схему, нужно выбрать угол зрения с того фасада здания, который расположен в нижней части планировки. Воздуховоды отображаются сплошными толстыми линиями

Чаще всего используется следующий алгоритм проведения вычислений:

  1. Составление аксонометрической схемы, в которой перечисляются все элементы.
  2. На базе этой схемы рассчитывается длина каждого канала.
  3. Измеряется расход воздуха.
  4. Определяется скорость потока и давление на каждом участке системы.
  5. Выполняется расчет потерь на трение.
  6. С использованием нужного коэффициента выполняется расчет потерь давления при преодолении локального сопротивления.

При выполнении расчетов на каждом участке сети воздухораспределения получаются разные результаты. Все данные нужно уравнять посредством диафрагм с веткой наибольшего сопротивления.

Вычисление площади сечения и диаметра

Правильный расчет площади круглых и прямоугольных сечений очень важен. Неподходящий размер сечения не позволит обеспечить нужный воздушный баланс.

Слишком большой воздуховод займет много места и уменьшит эффективную площадь помещения. Если выбрать слишком маленький размер каналов, будут появляться сквозняки, так как увеличится давление потока.

Для того, чтобы рассчитать необходимую площадь сечения (S), нужно знать значения расхода и скорости движения воздуха.

Для вычислений используется следующая формула:

S = L/3600*V,

при этом L – расход воздуха (м³/ч), а V – его скорость (м/с);

Используя следующую формулу, можно посчитать диаметр воздуховода (D):

D = 1000*√(4*S/π), где

S – площадь сечения (м²);

π – 3,14.

Если планируется установка прямоугольных, а не круглых воздуховодов, вместо диаметра определяют необходимую длину/ширину воздушного канала.

Все полученные значения сопоставляют со стандартами ГОСТ и выбирают изделия, наиболее близкие по диаметру или площади сечения

При выборе такого воздуховода в расчет берется примерное сечение. Используется принцип a*b ≈ S, где a – длина, b – ширина, а S – площадь сечения.

Согласно нормативам, соотношение ширины и длины не должно быть выше 1:3. Также следует пользоваться таблицей типовых размеров, предоставляемой заводом-изготовителем.

Чаще всего встречаются такие размеры прямоугольных каналов: минимальные габариты – 0,1 м х 0,15 м, максимальные – 2 м х 2 м. Преимущество круглых воздуховодов в том, что они отличаются меньшим сопротивлением и, соответственно, создают меньше шума при работе.

Расчет потери давления на сопротивление

По мере продвижения воздуха по магистрали создается сопротивление. Для его преодоления вентилятор приточной установки создает давление, которое измеряют в Паскалях (Па).

Потерю давления можно снизить, увеличив сечение воздуховода. При этом может быть обеспечена примерно одинаковая скорость потока в сети

Для того, чтобы подобрать подходящую приточную установку с вентилятором нужной производительности, необходимо рассчитать потерю давления на преодоление локального сопротивления.

Применяется эта формула:

P=R*L+Ei*V2*Y/2, где

R – удельная потеря давления на трение на определенном участке воздуховода;

L – длина участка (м);

Еi – суммарный коэффициент локальной потери;

V – скорость воздуха (м/с);

Y – плотность воздуха (кг/м3).

Значения R определяются по нормативам. Также этот показатель можно рассчитать.

Если сечение воздуховода круглое, потери давления на трение (R) рассчитываются следующим образом:

R = (X*D/В) * (V*V*Y)/2g, где

X – коэфф. сопротивления трения;

L – длина (м);

D – диаметр (м);

V – скорость воздуха (м/с), а Y – его плотность (кг/ м³);

g – 9,8 м/с².

Если же сечение не круглое, а прямоугольное, в формулу необходимо подставить альтернативный диаметр, равный D = 2АВ/(А + В), где А и В – стороны.
