Расключение электрического щитка своими руками: актуальные схемы + детальная инструкция по сборке

Виды щитков для частного дома

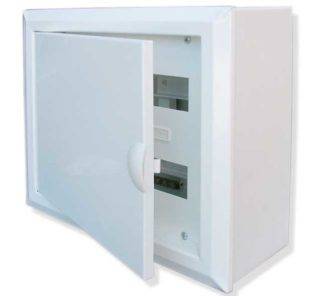

Корпус электрощитка для наружного монтажа

Электрические щиты предназначаются для безопасной подводки и распределения электроэнергии по всему частному дому. В зависимости от своего функционального назначения делятся на следующие виды:

  • Вводные устройства, обустраиваемые в месте подводки силового кабеля.
  • Ящики для установки выносного электрического счетчика.
  • Распределительные щиты, монтируемые непосредственно в доме и предназначенные для разводки внутренних питающих линий, а также их защиты.

Они практически не отличаются от таких же изделий, устанавливаемых в квартирах городских строений. Различие обычно проявляется лишь в том, что в них устанавливается значительно больше образцов контрольного, защитного и распределительного оборудования. В частных хозяйствах также имеется возможность сделать отдельный щиток, предназначенный специально для обслуживания линий освещения.

Подготовка инструментария

Чтобы выполнить правильное подключение автоматов и остальные работы с распределительным щитом понадобятся некоторые инструменты. Для проверки работоспособности схемы после подключения всех компонентов используют мультиметр.


Грамотно выполненная разводка Источник www.remontnik.ru

Для работы с винтовыми соединениями необходимы крестовая и плоская отвёртка. Зачистка изоляции выполняется специальным инструментом или хорошо отточенным ножом. Не помешает, иметь под рукой плоскогубцы и молоток.

Расчет количества модулей

Корпуса продаются с уже закрепленными в них DIN рейками, рассчитанными на заданное число приборов, которое указывается в наименовании изделия. Под этой характеристикой понимается количество элементов кратностью в один модуль (18 мм), свободно размещаемое на фиксирующей направляющей. Для определения их точного числа потребуется сложить размеры всех устанавливаемых изделий в модулях с учетом запаса на зазоры между ними (3-4 мм).

В описании некоторых шкафов упоминаются крепежные рейки с торцевыми заглушками, после снятия которых удается освободить еще одно посадочное место. При самостоятельной сборке число таких модулей лучше планировать с небольшим запасом. Если примерные выкладки дали цифру 66, бокс желательно выбирать на 72 модуля-места.

Составление схемы расключения

Главное – указать все электроприборы, осветительное оборудование и электромонтажные устройства, а также их мощность, напряжение и силу тока.

Добрый день, уважаемые читатели.

Эта статья является продолжением первой части . Если вы еще не читали первую часть, прошу вначале ознакомиться с ней. В данной статье будет рассмотрено проектирование и сборка щита «своими силами», основываясь на информации из первой части статьи и на конкретном примере с форума.

Итак, исходные данные:

  • Квартира однокомнатная, в новостройке, проводка от застройщика под полную переделку.
  • В этажном щите установлен автомат C40, этажный щит выполнен по «советской схеме», то есть в нем, кроме вводного, установлены два автомата – один на свет, один на розетки. Следовательно, существует необходимость прокладывать вводной кабель… Алиса планировала вводной кабель 3×6, но по рекомендациям на форуме он заменен на 3×10.
  • Бюджет позволяет установить три качественных УЗО и автоматические выключатели от известных европейских производителей. Но, в то же время, щит планируется без особых излишеств.
  • Реле напряжения предусмотрено. Так же, несмотря на наличие автомата в подъезде, Алиса решила добавить вводной автомат и в квартирный щит. Довольно многие так делают, хотя при простых схемах щитов считаю это несколько излишним.

Ниже представлен план квартиры «от застройщика» до перепланировки. Перепланировка предполагает разделение на спальню и зал (к сожалению, рисунка перепланировки нет).


Перечень линий, представленный Алисой, привожу уже в обработанном варианте, в виде таблицы, о которой писал в первой части статьи :

  • На линии освещения – кабель сечением 1.5 квадрата и автомат не более 10 ампер.
  • На линии розеток – кабель сечением 2.5 квадрата и автомат не более 16 ампер.
  • На варочную панель и проточный водонагреватель – кабель сечением 6 квадратов и автомат не более 32 ампера.
  • Линии разных типов не желательно смешивать друг с другом. Освещение можно объединить с розетками, но тогда автомат берется «по минимуму», то есть 10 ампер.

бытовой техникистиральные машинымощной болгаркой

Алиса выбрала себе характеристику С так как в Рязани, где она живет, автоматы с характеристикой B на складах – редкость, их следует заказывать и ждать (к сожалению, это актуально для многих городов в России). Именно по этой же причине многие выбирают именно С, потому что в магазинах их города другого нет. Другая причина – в том, что C стоит обычно чуть дешевле, чем B.

Но при этом есть же важный нюанс – в старом жилом фонде, сельской местности, гаражных кооперативах, то есть там где старая проводка, имеющая большое сопротивление, при коротком замыкании из-за высокого сопротивления проводки ток замыкания может быть недостаточным для сработки автомата с характеристикой C, что наверняка приведет к возгоранию проводки за время срабатывания второго защитного механизма автомата – теплового расцепителя.

Заключение

Следует понимать что архитектур щитов бывает великое множество и в статье представлена лишь одна из них. Разные мастера делают по-разному, я описал свое видение некоего «типового» решения.

Надеюсь, статья была для вас полезной

Спасибо вам за внимание

Электрический щиток – это серьезное устройство, которое распределяет электроэнергию по всему дому. Он выполняет множество функций по безопасности, защите проводки от перегрузок, и распределению энергии по всем потребителям.

Виды распред коробок

По материалу корпуса коробки делятся на:

  1. Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
  2. Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

  1. Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

    Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие.

    С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.

  2. Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее.

    Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.

  3. Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
  4. Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Комплектующие – какой щит и модули выбрать

Корпус распределительного щита выполняется из металла или пластмассы, закрепляется на стене или утапливается в нее. При скрытой проводке больше подходит щиток распределительный, скрытый в нише стены. Внешний щит можно установить в доме или на улице. Вопрос выбора немаловажный: очень дешевый пластиковый корпус быстро приходит в негодность. Лучше покупать ящик, имеющий съемные стенки, в котором легко снимаются или отодвигаются DIN-рейки. По размеру лучше иметь некоторый запас внутреннего пространства.

Выбираем щиток в квартиру

Начальным элементом любой схемы является вводный автомат, который отключает поступление электричества в дом. Его номинальные показатели зависят от общей мощности, потребляемой домом. Постановлением Правительства РФ определено, что сетевые организации осуществляют стандартное подключение электроснабжения 380 В на 15кВт. Если требуется больше, подключают за дополнительную плату.

Дальше подбираются: счетчик модульного типа, автоматические выключатели, УЗО или дифференциальные автоматы. При выборе учитывают:

  • номинальную силу тока;
  • ток, при котором срабатывают автоматы;
  • скорость их срабатывания.

Автоматы устанавливаются в каждую цепь отдельный

Важно рассчитать их параметры: при недостаточной мощности будет постоянно происходить ложное срабатывание. При малой мощности они не смогут выполнять свое назначение – защищать от перегрузки

Автоматы оснащены устройством на время срабатывания. Ниже по цепи следует ставить с меньшим временем отключения, чтобы оно происходило по высходной линии.

Этапы и правила сборки своими руками

Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.

Работы по монтажу щита распределяются на несколько этапов:

  • Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
    • Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
    • Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
    • Прикручиваются петли для монтажа.
  • Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
  • Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
  • Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
  • Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
  • Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
  • Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.

Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:

  • Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
  • Изгибы — под углом 90 градусов.
  • Жилы оголяются примерно на 10 миллиметров.
  • На гибкий провод обжимают наконечники.
  • Все соединения плотно протягиваются.
  • По неписаным правилам ввод подключается сверху, потребители снизу.
  • Не зачищенные области проводов не должны зажиматься в клеммниках.
  • Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.

Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.

На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.

Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.

Что должно быть в щитке?

В только что возведенном доме вводной автомат и счетчик устанавливают электрики. С этим ничего поделать нельзя. Кстати планировать свой будущий электрический щиток нужно исходя из особенностей и места установки вводного автомата и счетчика. На сегодняшний день в новых домах приборы учета и вводные электрические коммуникации размещаются вне жилого помещения. Например, счетчик устанавливают на электрический столб или специальную опору, которая заранее монтируется на вашем земельном участке, ну а вводной автомат — куда-нибудь на стену дома.

В домах давней постройки приборы учета и автомат размещают в помещении. В квартирах эти же элементы, чаще всего, находятся на стене лестничной клетки. Если счетчик стоит прямо в доме, следует выбирать шкаф просторнее, чтобы в него кроме счетчика вошли автоматы и УЗО. В остальных случаях можно обойтись более компактным и аккуратным шкафом, но все равно его покупку стоит отложить до момента, пока вы не придумаете схему электросети.

Проектируя свою первую схему электропитания дома, не следует экономить на комплектующих, ведь от этого зависит безопасность вашей семьи и вашего имущества.

Следует использовать следующие элементы:

  • устройства защитного отключения;
  • дифавтоматы;
  • электрический провод ПВ-3 расчетного сечения;
  • гребенки для автоматов;
  • шины;
  • ДИН-рейки;
  • ограничители на ДИН-рейки;
  • автоматические выключатели;
  • втулочные наконечники для одного и двух проводов.

Обратите внимание! Втулочные наконечники выпускаются разноцветными. Каждый цвет соответствует сечению провода, который можно к этому наконечнику подключать

К синему подключаем провод максимум 2,5 кв. мм, к красному до 10 кв. мм.

Кроме вышеуказанных элементов при необходимости могут быть использованы: стабилизаторы напряжения, световые индикаторы, цифровые вольтметры, реле контроля напряжения и прочие полезные дополнения. Не лишним будет также подготовить самодельные наклейки с подписями, чтобы в конце сборки приклеить их на пластроны электрощита. Таким образом, все автоматы будут у вас не только располагаться в идеальном порядке, но и иметь подписи, чтобы в будущем никто не перепутал какой автомат за что отвечает.

Создавая схему электрощита необходимо начинать с УЗО, которое устанавливается сразу за счетчиком. Это основа безопасности электросети вашего дома, поскольку при возникновении утечки, именно устройство защитного отключения поможет избежать, ну или хотя бы минимизировать, возможность поражения электротоком. Проходя УЗО, фаза выходит на автоматы. Их количество будет зависеть от числа помещений, а также числа и состава потребителей.

Практика показывает, что при создании схемы электрощита следует ставить отдельные автоматы на крупных потребителей. А помещения со сложной электроникой лучше запитывать через стабилизатор напряжения. Стабилизатор подключается между УЗО и группой автоматов и размещается где-нибудь рядом со щитком.

Важно! Стабилизаторы стоят дорого, но учитывая современное состояние электросетей в городах и поселках, такие устройства могут спасти вашу электронику, чем сэкономят вам немало денег. Планируя схему электрического щитка, следует включить в нее заземляющую шину

К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов.

Шкаф приобретается в последнюю очередь, когда схема уже разработана. В нем устанавливаются ДИН-рейки для автоматов и шины, а уже затем все остальные элементы. Опытные электрики рекомендуют соединять автоматы между собой с помощью гребенки. Во-первых, это удобно, а во-вторых, очень надежно. К тому же на процесс соединения автоматов вы потратите меньше времени, хотя, конечно, за гребенку придется немного переплатить.

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

Схема щита

Собрать электрощит для гаража, на самом деле, не так и сложно. Тогда его цена будет значительно дешевле розницы. Как собрать электрощит для гаража, рассмотрим более подробно, ведь здесь есть нюансы, которые следует учесть.

  • Если вы станете применять трансформатор Т-1, то нужно знать, что схема электрощитка в гараже будет заключаться в том, что вы должны подключить к различным выводам обмотки.
  • Те выводы, к которым нужно подключить вторичную обмотку, должны быть соединены в обязательном порядке со специальной магистралью, она предназначена для освещения подвала, гаража. Вторичная обмотка приспособления оснащается выводами в двадцать четыре вольта.
  • Это делается для того, чтобы система могла обеспечивать постоянный ток, сила которого будет равняться пятнадцати вольтам, поэтому нужно учитывать это обязательно.

Монтаж электрического щита. Особенности работы

Теперь собираем электрощит в гараж. Сразу хочется сказать, что, не имея опыта в этой сфере работы, не стоит выполнять ее самостоятельно, ведь можно столкнуться с проблемами, причем, достаточно серьезными.

Нужно понимать, что приспособления бывают различные, например, есть такие электрические щиты, которые представляют собой панели открытого типа, есть такие, которые напоминают закрытые шкафы, поэтому нужно выбрать оптимальный вариант.
Хотя специалисты утверждают, что выбор электрических щитов зависит только от личных предпочтений, и разницы между ними нет. В базовой комплектации приспособлений данного типа есть счетчик, который нужно выбирать индивидуально, помните об этом.
Так можно правильно подобрать и установить оборудование, которое будет отвечать именно вашим требованиям

Щит имеет специальный выключатель, он, в свою очередь, предназначен для мгновенного обесточивания.
Это так важно, когда возникают критические ситуации, например, для предотвращения пожара. Кроме того, в щите есть счетчик электроэнергии, предохранители, о них также нужно помнить

Важно учесть, что их количество должно быть равно количеству разводок в вашем гараже, учитывайте это обязательно.
Чтобы не знать ни о каких проблемах, и, как утверждают сами специалисты, лучше всего использовать исключительно автоматические предохранители, они смогут сами отключать тот или иной участок разводки от сети, если, конечно, будет возникать такая необходимость.
Так что, вам нужно внимательно изучить все рекомендации специалистов, чтобы все было сделано правильно и грамотно, и вы не сталкивались никогда с теми или иными проблемами. Говоря в целом о монтаже электрического щита, который выглядит, как шкафчик, знайте, что с ним проблем обычно не возникает, осуществить работу смогут все желающие.

Внимание: Крепить его нужно за металлическую платформу, которая специально подготовлена

Также нужно учесть и то, что вешать щит нужно правильно, лучшее место – это ближе к электрическому вводу, ведь таким способом можно будет без проблем подбираться к щиту, что немаловажно. Также не забывайте, что его дверцы не должны загораживать посторонние предметы, и когда возникнет необходимость, вы должны быстро открыть ее

Также не забывайте, что его дверцы не должны загораживать посторонние предметы, и когда возникнет необходимость, вы должны быстро открыть ее.

Как только вы станете подключать магистрали электрической разводки, ознакомьтесь с указанными в инструкции правилами техники безопасности, чтобы все сделать правильно. Но если вам это не под силу, то нужно обязательно вызвать профессионального и опытного электрика, и все будет хорошо.

В гараж электрощит собрать можно без особых проблем. Надо просто следовать указаниям выше.

Следите за правильностью соединений и качественным контактом. Тогда проводка вам не доставит проблем.
