Расширительный бак для водоснабжения: выбор, устройство, установка и подключение

Объем бака – основной критерий выбора

Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.

Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.

Внутренние баллоны разного объема

Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.

В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

  • Чем выше мощность агрегата, тем больше должен быть объем гидробака.
  • Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
  • Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

  • Допустим, производительность равна 80 л/мин или 4800 л/час.
  • А в пиковые часы вам нужно 4500 л/час.
  • При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
  • Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

По формуле минимального рекомендуемого объема

Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:

Изменения давления в гидроаккумуляторе при включении и отключении насоса

  • 1 – начальное давление Pвозд (при выключенном насосе);
  • 2 – поступление воды в резервуар при включении насоса;
  • 3 – достижение максимального давления Pmax и отключение насоса;
  • 4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.

Формула же выглядит так:

  • V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
  • А – это расчетный расход воды (л/мин);
  • К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.

Таблица для определения поправочного коэффициента

Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.

Примерные соотношения установок реле давления

Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.

Теперь можно вычислить объем. Для примера возьмем:

  • А = 75 л/мин;
  • Мощность насоса 1,5 кВт, соответственно К = 0,25;
  • Pmax = 4,0 бар;
  • Pmin = 2,5 бар;
  • Pвозд. = 2,3 бар.

Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.

Правила настройки нового мембранного бака

Первым шагом настройки является проверка уровня внутреннего давления. Это значение должно составлять 1,5 атмосфер. Однако следует учесть, что при перевозке устройства и в процессе хранения не исключена утечка. Поэтому на момент продажи параметры могут отличаться от указанных производителем значений.

Чтобы зафиксировать показания, нужно снять колпачок на золотнике. Для измерения давления используют следующие виды манометров:

  • Приборы электронного типа считаются самыми дорогостоящими изделиями и довольно чувствительными к температуре и заряду батареи. Это может существенно повлиять на точность измерений.
  • Манометры механические или автомобильные. В большинстве случаев имеют металлический корпус. Измерительная шкала может иметь разное количество делений, для получения более точных результатов рекомендуется использовать приборы с большим количеством делений.

При решении вопроса, как подключить гидроаккумулятор к глубинному насосу, настройка параметров мембранного бака имеет большое значение по нескольким причинам. Например, при недостаточном давлении вода занимает большую часть объема в гидробаке, в результате напор воды в системе снижается. Высокое давление обеспечивает хороший напор воды. Однако при повышенных значениях давления воды в гидробаке меньше, что приводит к частому включению насоса и проблемам с водой.

Выполняя настройку, следует учесть, что параметры давления не должны быть меньше или больше рекомендованных значений. При низком давлении мембрана может соприкасаться со стенками металлического корпуса, чего никак нельзя допускать.

Определение оптимального объёма гидроаккумулятора

Существует несколько подходов к выбору оптимального объема этого бака. Например, рекомендуют таблицы, в которых потребителю предлагается исходить и создаваемого в аккумуляторе запаса воды.

В нашем же случае используется формула, которая разработана одним из ведущих производителей подобного оборудования и отлично подходит именно подл случай насосной станции.

Саму формулу приводить не будет – просто перечислим те величины, которые нам потребуется для расчета.

Примерный максимальный расход воды, выраженный в литрах в минуту. Определение этого расхода как раз и станет первым действием в череде наших вычислений.

Калькулятор расчета максимального расхода воды

Пояснения по расчету расхода

Все достаточно просто. Сантехнические приборы и бытовая техника, подключаемая «по воде», характеризуется определённым средним расходом. Если указать те приборы и аксессуары, что имеются или планируются к установке в доме, программа просуммирует их показатели.

Понятно, что все приборы бывают задействованы одновременно крайне редко, а то и вовсе — никогда. Но на этот счет в алгоритме калькулятора есть специальная «плавающая» величина, которая учтет вероятностную составляющую итогового результата.

Полученный результат потребуется для дальнейших расчетов.

Вернемся к величинам для основной формулы.

Потребуется три значения давления – предварительной накачки воздушной камеры гидроаккумулятора, а также нижний и верхний порог срабатывания насоса. То есть минимальное давление в системе, при котором насос запускается и пополняет бак водой, и максимальное, при котором питание установки отключается.

Эти значения тоже, понятно, берутся не «с потолка». Существуют определенные рекомендации по выбору оптимальных показателей. Информация об этом хорошо изложена и на нашем портале.

Управление насосной станцией возлагается на реле давления. А при его настройке должны использоваться значения давления, которые обеспечат максимально удобную безопасную для самой системы эксплуатацию. Как и по каким параметрам проводиться регулировка насосной станции – читайте в специальной публикации нашего портала.

Наконец, необходимо будет указать максимальное количество включений насоса в течение часа. Такая рекомендация очень часто содержится в паспортных данных насосного оборудования. Если нет, то можно руководствоваться следующей рекомендацией:

Желательно, чтобы насос даже при практически беспрерывной работе системы водопровода на максимальном расходе воды включался не чаще, чем 1 раз в 4÷5 минут. То есть получается 12÷15 раз в течение часа.

Все необходимые исходные данные перечислены – можно переходить к расчету.

Особых пояснений тут, наверное, и не требуется – все уже сказано выше. Единственное то, что полученный результат, понятное дело служит лишь ориентиром. Покупать так или иначе придётся из стандартной линейки размеров баков. Как правило, берут ближайший по объему в большую сторону.

Какие функции выполняет расширительный бак в водоснабжении

Мембранный бак для водоснабжения – многофункциональный прибор, ни одна автономная система, за исключением использующих дорогостоящие погружные электронасосы с частотным управлением, не может обойтись без его использования. Чтобы ответить на вопрос, для чего нужен бак в системе, следует рассмотреть его конструктивное устройство и принцип работы.

Все мембранные баки состоят из двух основных частей, включающих в себя металлический бачок и внутреннюю эластичную мембрану с запрессованным в крышку корпуса входным штуцером. При работе электронасоса на закрытые краны вода поступает во внутреннюю эластичную оболочку и происходит ее растяжение (расширение), в определенный момент водоподача прекращается и гидробак остается в наполненном состоянии.

Когда краны открывают, вода из гидроаккумулятора поступает в систему с определенным давлением за счет сжатия эластичной мембраны до момента повторного запуска насоса, который снова качает воду для наполнения бака. Процессом включения-отключения электронасоса управляет реле давления, для его настройки на пороги срабатывания используют встроенный в систему манометр.

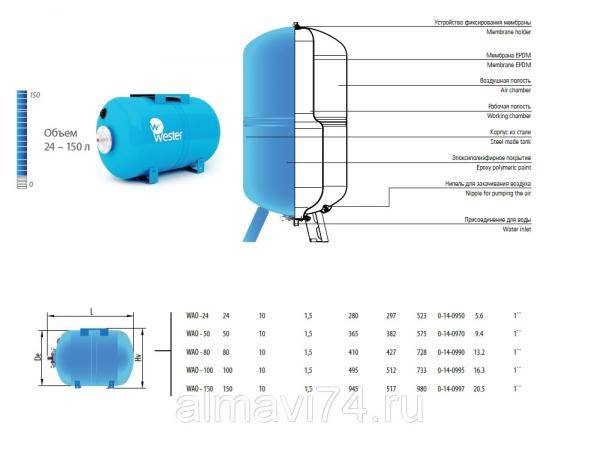

Рис. 2 Конструктивное устройство горизонтального бака

Расширительный бак для водоснабжения в качестве гидроаккумулятора

Из принципа работы гидробака понятно, что он накапливает (аккумулирует) некоторый объем воды в своем внутреннем эластичном баллоне или части корпуса. Благодаря этому в системе определенное время поддерживается нужное давление, а также создается некоторый запас воды, полезный в аварийных ситуациях при кратковременном отключении электричества, повреждениях водопровода, отказе электронасоса.

Некоторые домовладельцы устанавливают гидробаки большого объема внутри дома – это позволяет делать значительные запасы водных ресурсов.

Гидробак для стабилизации напора в системе

Так как наполненная водой емкость гидробака отдает водные ресурсы в течение длительного времени, зависящем от его объема и потребления, ровное давление в водопроводе поддерживается длительной период времени. При отсутствии накопительной емкости трубопровод освобождался бы от водных ресурсов быстрее – это вызывало бы быстрое падение давления в системе и частое включение электронасоса.

Рис. 3 Принцип работы гидроаккумулятора

Расширительный бак для защиты от гидроударов

Защита от гидроударов – один из ответов на вопрос, зачем нужен гидробак. Принцип компенсации им гидроударов в системе заключается в следующем: при отключении – включении электронасоса происходит резкая остановка или движение водных потоков. При этом в силу инерционности вода оказывает физическое воздействие на оболочку трубопровода, запорную и регулирующую арматуру, передавая им свою кинетическую энергию. Узлы и детали водопроводной системы начинают смещаться, в результате чего происходит ослабление резьбовых и компрессионных соединений, крепежа трубопровода, появляется сбои в работе автоматики.

Эластичная накопительная емкость для системы водоснабжения в виде оболочки внутри гидробака при движении и остановке водного потока растягивается или сжимается в первую очередь – это позволяет предотвратить физическое воздействие на другие узлы водопровода.

Гидроаккумулятор для увеличения срока службы насосного оборудования

Принцип работы автоматики включения и отключения электронасоса состоит в реакции реле на заполнение емкости гидробака водой – как только внутренняя резиновая оболочка начинает растягиваться и оказывать сопротивление давлению водных масс, в определенный момент срабатывает реле давления и отключает электронасос. Понятно, что чем дольше заполняется водой внутренняя оболочка гидробака, тем большее время насос находится во включенном состоянии.

Аналогично при водозаборе вода из бака уходит медленнее и соответственно реле на включение электронасоса срабатывает через значительный промежуток времени.

Рис. 4 Гидробаки для отопительных систем – популярные бренды

Назначение и устройство бака


Элемент оборудования состоит из корпуса, подсоединяющего ниппеля, полипропиленовой прокладки и резиновой мембраны. Последней оснащают расширительные резервуары. Насосные установки, которые обеспечивают водоснабжение, отличаются от отопительных аналогов строением резиновой диафрагмы. Благодаря грушевидной форме поступающая жидкость не вступает в контакт с металлическим корпусом.

Гидробак для насосной станции:

  • поддерживает постоянный напор в водопроводной сети;
  • уменьшает частоту включения и выключения нагнетателя;
  • защищает агрегат от износа;
  • бережет от гидроударов.

Как правильно выбрать гидробак

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.

Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.

Расчет параметров гидробака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

Как правильно в системе водоснабжения рассчитать объем гидробака

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Что нужно знать об особенностях гидроаккумулятора

Чтобы нормально и стабильно работало водоснабжение, рассчитать объем гидроаккумулятора – одна из первых задач. Решить её правильно помогают знания о том, что представляет собой этот агрегат, как он функционирует и как его настроить на оптимальный режим.

Конструкция

Это металлический бак, внутри которого находится резиновый баллон (груша), в котором аккумулируется вода. Между стенками бака и баллона закачан воздух.

Гидробак оснащается фильтром и выводами для воды и воздуха. Как правило, штуцер для подключения к водопроводу ставится в нижней части емкости, а золотник с ниппелем для накачивания или стравливания воздуха в верхней. Но возможны и другие варианты конструкции.

Принципиальной разницы между двумя этими конструкциями нет

Единственное, на что стоит обратить внимание при выборе – на возможность замены внутренней мембраны своими руками в случае её износа

В этом отношении, бак с резиновой грушей предпочтительнее. Чтобы сменить её, достаточно снять фланец, удерживающий баллон в металлическом корпусе.

Назначение

Подобные резервуары устанавливают не только в системах водоснабжения. Используются они и в автономном теплоснабжении от котла с насосом (см. Твердотопливный котел на отопление и водоснабжение в вашем доме).

Важно знать, что баки для тепловых систем окрашиваются в красный цвет, а для водяных преимущественно в синий, но могут быть и другие варианты – зеленый, хромированный

Гидроаккумуляторы для систем тепло- и водоснабжения отличаются цветом

В чем разница между ними:

  • В расширительном баке для тепломагистралей, установлена мембрана, изготовленная из технической резины, способной выдерживать высокие температуры. Конструкция обычно неразборная, поэтому при повреждении внутреннего резервуара менять приходится бак целиком.
  • Баллон в водяных гидробаках, сделан из пищевой резины, не оказывающей негативного влияния на вкус и свойства питьевой воды. Конструкция может быть как со съемной, так и с фиксированной мембраной.

Материал внутреннего резервуара

Пищевая резина, как материал для изготовления мембраны, тоже может быть разной и отличаться составом, устойчивостью к высокой или низкой температуре, долговечностью.

  • Натуральная каучуковая резина очень эластична, но обладает низкой стойкостью к диффузии воды. Она выдерживает температуру от 0 до +50 градусов.
  • Искусственная бутиловая резина менее эластична, но более долговечна. Рабочий диапазон температур от -10 до +100 градусов.
  • Искусственная этилен-пропиленовая резина самая долговечная и надежная. Если инструкция к гидроаккумулятору содержит сведения о том, что мембрана изготовлена из пищевой резины EPDM, то можете быть уверены, что прослужит она долго даже при очень интенсивной эксплуатации. Критические рабочие температуры -50 и +130 градусов.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

  • Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
  • Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
  • Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

  • для холодной воды;
  • для горячей воды;
  • для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Оптимальные показатели

  • Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
  • Грамотная установка уровня давления воздуха в баке.

При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=1.8 бар.

Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.

Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.

Расчет давления

Для расчета оптимального давления воздуха в баке существует формула: P=(Hmax+6)/10, где

  • P – давление воздуха в атмосферах;
  • Hmax – расстояние до наивысшей точки домашней водопроводной сети.

Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=(7+6)/10=1,3 атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.

Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:

  • максимальный расход воды;
  • количество включений насоса в час;
  • давление воздуха в баке;
  • нижний и верхний предел давления для срабатывания насоса;
  • коэффициент, связанный с мощностью насоса.

После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.

Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.

Значение давления в гидроаккумуляторе

Внутри гидробака находятся две среды – воздух или газ и вода, заполняющая резиновую мембрану. Принцип работы устройства: при включении насоса жидкость поступает в растягивающуюся емкость. Газ сжимается, его давление увеличивается. Напор воздуха выталкивает воду из мембраны в трубы разводки. При достижении показателя, на который настроена автоматика, устройство отключается. Потребление воды происходит из запаса гидроаккумулятора. Уменьшение объема жидкости приводит к падению давления и повторному включению насоса. Работу гидравлического аккумулятора контролирует реле давления.

Основная функция давления в гидроаккумуляторе – создание оптимальных условий для работы насосной станции. Напор воздуха исключает включение и выключение механизма после каждого открывания крана. Установка в водопроводной системе накопителя решает и другие проблемы:

  1. Предотвращение скачкообразных изменений давления в трубопроводе (гидроударов), вызывающих повреждение труб и смесителей.
  2. Продление срока эксплуатации насосного оборудования, предупреждение износа деталей и узлов.
  3. Создание запаса воды внутри бака, который используется при отключении электричества.

Выбор объема бака зависит от мощности и типа насоса. Агрегаты с встроенным частотным преобразователем отличаются плавным пуском. Для них достаточно бака с минимальной емкости (24 л). Недостаток механизмов высокая стоимость, в частных хозяйствах они используются редко. Распространенный вариант – бюджетные скважинные насосы, при запуске дающие максимальную мощность. Они быстро создают высокий напор в трубах. Компенсировать его должен мембранный бак.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Тип гидробака

Решая вопрос, как подобрать гидроаккумулятор для систем водоснабжения вашего дома, учитывайте, что для удобства размещения и монтажа в частных домах производители разработали два типа гидробаков: горизонтальные и вертикальные

Учитывайте, что важно не только установить в помещении, но и в дальнейшем обслуживать устройство: к нему должен быть свободный доступ

Критичной разницы между горизонтальными и вертикальными моделями нет. Как правило, в верхней или боковой части устройства располагается клапан или вентиль для накачки и стравливания воздуха, в нижней — штуцер для подключения к системе водоснабжения. Из гидробака меньше 50 л придется полностью сливать воду, чтобы стравить лишний воздух.

По устройству внутреннего резервуара гидроаккумуляторы производятся:

  • с фиксированной мембраной;
  • с резиновым баллоном (он же груша);
  • со съемной мембраной.

Изделия со встроенной мембраной более дешевы и достаточно надежны, но имейте в виду: в случае повреждения резины внутреннего резервуара придется менять устройство. В баках с грушей и сменной мембраной достаточно заменить резервуар. Проще всего замена проходит в устройствах с баллоном: сняли фланец, вынули поврежденный баллон, поставили новый.

Пищевая резина, как материал изготовления мембраны, различается по свойствам:

  • натуральный каучук обладает высокой эластичностью, но низкой устойчивостью к диффузии воды (сильно разбухает), и выдерживает температуру от 0 до +50°C (сегодня в качестве материала для мембран почти не встречается);
  • искусственный бутил не так эластичен, но «живет» дольше и выдерживает более широкий температурный диапазон: от -10 до +100°C;
  • искусственная резина из этилен-пропилена имеет самый большой срок эксплуатации и очень надежна, способна выдерживать от -50 до +130°C (если в инструкции к гидробаку есть информация, что он изготовлен из резины EPDM — это самый надежный вариант).
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
