Разводка канализации в частном доме: схемы, проектирование + этапы проведения работ

Практические примеры обустройства канализации в санузле, кухне и цокольном этаже

Для полноты картины мы приведем практические примеры разводки внутренней канализации в двухэтажном доме с цокольным этажом. Фото уже отделанных помещений демонстрируют способы маскировки канализационных трубопроводов.

Так выглядит ванная комната до и после выполнения отделочных работ. Канализационный стояк разместился в декоративной конструкции с полочками, а горизонтальный отвод 110мм для унитаза на втором этаже спрятан в коробе на потолке.

По этим фото можно оценить подключение всех сантехнических приборов. Отводы диаметром 50мм заделаны в стены и будут закрыты плиткой, их закрепили гипсом. Канализационные линии 110мм крепятся к стене и перекрытию хомутами. Вход мойки размещен по ее центру. Подводка стиральной машины выполнена с большим уклоном, что вполне допустимо.

В санузле на втором этаже установлены две раковины, душевая кабина и унитаз. Фановая труба в углу закроется душевой кабиной. Подводы для раковин и унитаза размещаются на потолке первого этажа.

Санузел на втором этаже после отделки и установки сантехники выглядит заметно привлекательнее. Две раковины помогают членам семьи быстрее приготовиться ко сну или собраться на работу.

Мы возвращаемся на первый этаж, чтобы оценить подводку к раковинам на втором этаже, которая выполнена на потолке соседней с санузлом комнаты. Перед отделкой труба была обернута слоем шумоизоляции. Декоративный короб из гипсокартона закрывает трубы и обеспечивает дополнительную защиту от шума.

Кухня расположена на первом этаже. Подводка для мойки и посудомоечной машины размещается в цоколе.

В комнате под кухней разводка выполнена трубой диаметром 50мм и закреплена к стенам хомутами. Здесь же размещается сололифт, который обеспечивает работу душевой кабины в сауне цокольного этажа.

Так выглядит потолок цокольного этажа в комнате, размещенной под санузлом. Трубы 110мм соединяются под острым углом в направлении движения стоков. Они закреплены к перекрытию хомутами и спрятаны в короб из гипсокартона.

При выводе трубопровода 110мм из дома пришлось резко снизить уровень ее размещения. Опытные сантехники обеспечили постепенное возрастание скорости движения стоков при выходе за пределы здания. Снаружи фундамента зазор между блоком и трубой заделали цементным раствором, изнутри – монтажной пеной. Ревизия уже была опробована для удаления отложений, которые образовались после слива отходов при отделке дома.

Схемы разводки водопровода

Разводка водопровода может проводиться двумя способами — с последовательным и параллельным подключением. Выбор схемы водоснабжения зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также и смешанный тип разводки, при котором смесители подключают к водопроводной системе через коллектор, а остальные сантехнические точки и бытовые приборы присоединяют методом последовательного подключения.

Схема #1. Последовательное (тройниковое) подключение

Представляет собой поочередное подведение труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ветки к местам потребления.

Такой способ соединения более экономичный, для его выполнения требуется меньшее количество труб, фитингов, он простой в монтаже. Разводка труб при тройниковой системе более компактна, ее легче спрятать под отделочными материалами.

При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно ощутим — температура воды резко меняется, если водопроводом пользуются сразу несколько человек

Но последовательное подключение больше подойдет для муниципальных квартир, для домов с периодическим проживанием или с малым количеством жильцов. Оно не может обеспечить равномерное давление в системе при ее одновременном использовании несколькими пользователями — в самой удаленной точке напор воды будет резко изменяться.

Кроме того, при необходимости проведения ремонта или подключения сантехнического прибора придется отключать весь дом от водоснабжения. Поэтому для частных домов с высоким потреблением воды и постоянным проживанием лучше выбирать схему с параллельной разводкой водопровода.

Схема #2. Параллельное (коллекторное) подключение

Параллельное подключение основывается на подведении отдельных труб от главного коллектора к точкам водозабора. Для холодной и горячей магистрали устанавливают свои коллекторные узлы.

Такой способ требует прокладывания большого количества труб и соответственно создает трудности при их маскировке. Но зато каждая точка водоразбора будет иметь стабильный напор воды, а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.

Коллектор — это устройство с одним вводом для воды и несколькими выводами, количество которых зависит от числа сантехнических узлов, бытовой техники, использующей для работы водопроводную воду.

Коллектор для холодной воды монтируют ближе к вводу трубы в дом, а для горячей — на выходе ее из водонагревателя. Перед коллектором устанавливают очистной фильтр и регулирующий давление редуктор.

Каждый вывод из коллектора снабжается запорным вентилем, который позволяет отключить конкретную точку водозабора, при этом другие выводы будут работать в штатном режиме. Кроме того, каждый из них их можно оборудовать регулятором, чтобы поддерживать определенное давление для отдельных приборов

Ошибки, связанные с подключением сифонов

Подключение любого сантехнического прибора к канализации осуществляется через сифоны, имеющие вид буквы U. Такая изогнутая форма позволяет воде постоянно находиться в нем. Она образует гидробарьер и не дает запаху проникать в помещение. Однако эта система перестает работать при совершении некоторых ошибок. Главная ошибка – отсутствие вентиляции. В этом случае вакуум просто высасывает воду из сифона, позволяя запахам свободно гулять по дому. Другая причина появления неприятного запаха – банальное испарение воды из сифона. Это происходит при редком использовании прибора. Нужно просто затыкать тряпкой редкоиспользуемое устройство.

Внешний вид канализационного сифона

Как установить канализационную разводку?

Подробно останавливаться на демонтаже старых горизонтальных канализационных труб не имеет смысла. Главное, освободить трубы от бетона и аккуратно отсоединить от тройника. Так как трубопровод старый и сохранять его целостность не нужно, демонтировать его гораздо проще.

Как установить канализационную разводку

Принцип монтажа новой разводки мало чем отличается от установки стояка.

Шаг 1. Сначала на стене чертят карандашом ось прохождения будущих труб с соблюдением уклона. Часто в стене делают штробу, в которой укладывается закрепленная хомутами разводка.

Демонтаж старой разводки

Шаг 2. Производят черновую сборку трубопровода без прокладок и прикладывают его к стене.

План разводки

Шаг 3. Собирают трубопровод от места входа его в тройник к сантехническим приборам. Все соединения производятся с использованием резинового уплотнителя и герметика. На концах труб должны быть фаски и отсутствовать неровности.

Скрытая разводка водопровода и канализации

Шаг 4. Фиксируют трубу к стене при помощи хомутов, которые должны располагаться друг от друга на расстоянии не более полуметра.

Трубы нужно выставлять по уровню

Монтаж канализационных труб

Шаг 5. Унитаз подсоединяют к стояку при помощи гофрированной трубы диаметром минимум 10 см.

Установка унитаза

Шаг 6. Подсоединяют остальное санитарное оборудование к разводке.

После установки проводят сначала визуальный осмотр на герметичность. Потом можно включать воду и уже ею точно проверить прочность соединений.

Правила устройства наружной канализации

В основе всех правил лежат требования строительных (СНиП 02.04.03-85 «Канализация. Наружные сети и сооружения») и экологических нормативов, гарантирующих получение безопасной и надежной наружной канализационной системы.

Выход из здания дома и залегание наружного трубопровода должны быть ниже того уровня, на который может промерзнуть грунт, на 30-50 см, так как даже дополнительное утепление не гарантирует, что трубы не будут повреждены в результате промерзания.
Местоположение на участке резервуаров автономной канализации строго нормируется от расположения жилого дома, источников питьевой воды и соседнего участка и от типа системы очистки. От дома минимальное расстояние до очистных систем должно быть следующим:

для выгребной ямы – 15 м;
для переливного колодца – 12 м;
для септика – 5 м;
для станции биоочистки – 3 м.

Расположение автономной канализации

От скважины или питьевого колодца сливной колодец должен быть удален минимум на 20 м, а от центрального водопровода – на 10 м.

Кроме того, для систем биологической очистки важно, чтобы расстояние от дома до них не было слишком большим во избежание остывания стоков. Ведь холодная вода может негативно сказаться на работоспособности активного ила

Труба, ведущая от дома к резервуару должна проходить также под наклоном, величина которого рассчитывается по тому же принципу, что и для внутренней разводки. Однако на практике прибавляют еще 20-25 %. Кроме того, труба по возможности не должна иметь изгибов и поворотов.
Особое значение придают прочности материала, из которого изготовлены наружные трубы, так как они должны выдержать давление грунта. Оптимальным вариантом является гофрированная пластиковая металлизированная труба. При этом ее внутренняя поверхность должна быть гладкой, чтобы избежать зарастания труб взвесями.

На этапе планирования наружной системы водоотведения необходимо также рассчитать, на какой глубине труба, выводящая стоки из дома, будет входить в резервуар автономной канализации.

Для этого применяют формулу h2=h1+l*k+g, где:

h1 – глубина точки входа в колодец;
h2 – глубина залегания места вывода трубы из дома;
l – расстояние между домом и накопителем;
k – коэффициент, показывающий уклон трубы;
d – разница между уровнем входа и выхода трубы с учетом степени наклона участка.

Это общепринятые правила для разных видов автономной канализации. На сегодняшний день существует огромное разнообразие конструкции для местной очистки бытовых стоков, перед установкой которых разрабатывается отдельный проект.

Схема канализационной сети

Таким образом, весь процесс проектирования канализации частного дома включает в себя:

определение количества, местоположения сантехнического оборудования;
выбор места для проведения центрального стояка и выхода внутридомовой канализации;
определение способа эвакуации сточных вод: центральная система водоотведения или придомовая линёвка;
выбор места установки и типа автономной канализации, если таковая требуется;
разработки схемы всей внутридомовой разводки с указанием размеров, угла наклона труб, либо места установки циркуляционного насоса, вида и области соединений труб и оборудования;
указание в схеме места расположения стояка и выхода фановой трубы;
составление схемы внешней канализации с указанием угла наклона отводящей трубы, глубины ее залегания и стыка с центральной или придомовой канализационной системой;
указание в проекте места установки и типа автономной системы сбора и очистки сточных вод.

Видео — Прокладка канализационных труб

Фановая труба

Угол уклона труб канализации

Схема канализационной сети

Расположение автономной канализации

Прокладка канализации в частном доме

Вариант проектирования канлизации в частном доме

Пример гидрозатвора

Проект канализации

Проект канализации в частном доме

Монтаж наружных сетей

Вне дома монтаж наружных сетей выполняют, основываясь на следующих правилах:

Трубы прокладывают на глубине, превышающей глубину промерзания почвы.
Если запроектировано пересечение труб водопровода и канализации, подающий воду трубопровод располагают на 40 сантиметров выше канализационной магистрали. При использовании стальных труб на месте их пересечения устанавливают стальные кожухи.
Трубопроводы должны пересекаться под прямым углом.
Когда водопроводные и канализационные трубы прокладывают параллельно, то между стенками труб с диаметром менее 200 миллиметров нужно соблюдать расстояние не меньше полутора метров.

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

Керамики
Асбестоцемента
Пластика
Стали
Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
Прочность. Трубы хорошо переносят статическое давление и удары.
Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
Высокая устойчивость к перепадам температур.
Хорошо переносят небольшое внутреннее давление.
Имеют высокую коррозионную стойкость и гидроизоляцию.
Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

Высокую стоимость.
Немалый вес.
Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

Высокая прочность к повреждениям и механическим воздействиям.
Отлично справляются с резкими перепадами температур.
Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
Изготовляются из нескольких марок стали.

Недостатками являются:

Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
Высокая цена.
Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

Длительность эксплуатации.
Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
Стойкость к резким температурным изменениям.
Великолепная гидроизоляция.

Недостатки:

Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

Небольшой вес.
Великолепная гидроизоляция.
Длительный срок использования (при условии правильной эксплуатации и установки).
Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

Приемлемая цена.
Широкий ассортимент.
Приемлемая прочность.
Стойкость к химически активным веществам.
Полное отсутствие коррозии.
Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Этап 3. Очистное устройство

Идеальным вариантом для загородного участка является септик – усовершенствованный аналог выгребной ямы, требующий минимальных расходов и усилий при эксплуатации. Более того, если оборудовать многокамерный септик, то очищенные стоки можно будет повторно использовать, скажем, для полива сада или огорода.

Септик РОСТОК

Есть большое количество моделей септиков, производимых как отечественными, так и зарубежными фирмами. У каждой имеются свои сильные и слабые стороны. Больше всего для дачи подходят септики «Росток Дачный» (стоимость – порядка 29 тысяч рублей) или «Микроб-600» (рассчитан на три-четыре человека, стоимость – 15 тысяч). Но при незначительном объеме системы целесообразнее самостоятельно построить септик.

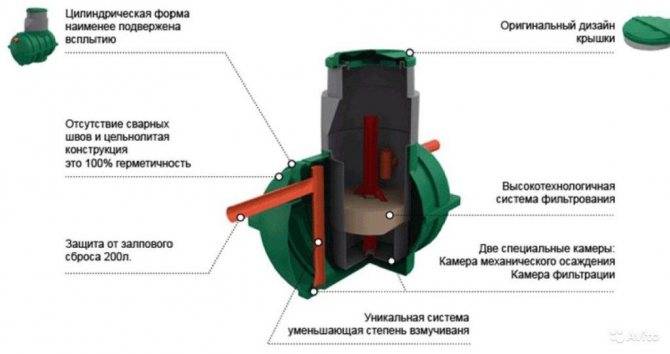

Как устроен септик

Септик Росток Дачный Септик можно соорудить как с готовых деталей, так и «с нуля», но в любом случае грамотный монтаж предусматривает хотя бы минимальные знания о принципе работы прибора.

Септик – это две (реже – три) емкости, сообщающиеся перепускными горловинами. Объем первой емкости больше, если сравнивать с остальными. Туда попадают выводимые из внутренней сети стоки. Характерно, что жидкость находится в каждой из емкостей определенное время, в течение которого постепенно очищается.

Устройство септика

В ходе фильтрации растворенные в жидкости газы поднимаются и выводятся наружу, в то время как твердые частицы оседают на дно и образуют так называемый активный ил. В этом иле живут анаэробные бактерии, которые расщепляют органику на отдельные химические элементы и не нуждаются в кислороде.

В верхней части первой емкости установлена труба, посредством которой очищенные стоки переливаются во вторую.

Процедура очистки повторяется два-три раза, затем жидкость попадает в последний резервуар, где установлена песчано-каменная фильтрационная «подушка». Через эту «подушку» жидкость попадает в почву.

Монтаж септика

Строительство септика

Бетонный септик своими руками Если планируется самостоятельное изготовление септика, то советуем сделать выбор в пользу капитального бетонного сооружения. Ниже приведена последовательность действий.

Шаг 1. Вначале определяется нужная накопительная емкость прибора. В идеале она должна равняться 3-дневному объему сточных вод всех жильцов дома. Таким образом, если в доме живут три человека, то накопительная емкость должна составлять 1,8 кубометра.

Шаг 2. Далее следуют земляные работы. Вырывается котлован под септик – вручную или с помощью спецтехники.

Земляные работы

Шаг 3. Дно укрывается 20-сантиметровой песчаной «подушкой».

Шаг 4. Формируется опалубка. Доски или ДСП-листы надежно укрепляются, т. к. вес конструкции будет внушительным. В опалубке проделывается перепускное отверстие, для чего между стенками вставляется небольшая трубка из металла или пластика.

Опалубка для монолитного септика

Шаг 5. Из железной арматуры формируется армирующий каркас. Пересекающиеся пруты связываются стальной проволокой

Важно, чтобы ни один элемент арматуры не выходил за грани будущей конструкции

Шаг 6. Опалубка заливается бетонным раствором, причем это нужно сделать за один заход. В процессе заливки раствор обрабатывается вибробуром – это необходимо для того, чтобы заполнить весь объем, который ограничен опалубкой, и удалить пузырьки воздуха.

Бетонные стенки после снятия опалубки

Этапы обустройства перекрытия

Устройство перекрытия септика

Шаг 7. Перекрытие формируется из досок и металлических уголков, уложенных параллельно. Поверх уложенных элементов настилается пленка полиэтиленовая. Далее производится армирование металлической сеткой. Когда основание подготовлено, заливается слой бетона. Также перекрытие можно сформировать из готовых железобетонных плит, уложенных на стенки септика с зазором до 2 см.

Обустройство горловин камер септика

Шаг 8. Котлован засыпается песком и грунтом послойно. На поверхности остаются только вентиляционные трубы (высота над поверхностью грунта до 1,2 см) и крышки, защищающие горловины камер септика.

Гидроизоляция опалубки перед заливкой бетона

На готовую бетонную горловину необходимо надеть пластиковую крышку

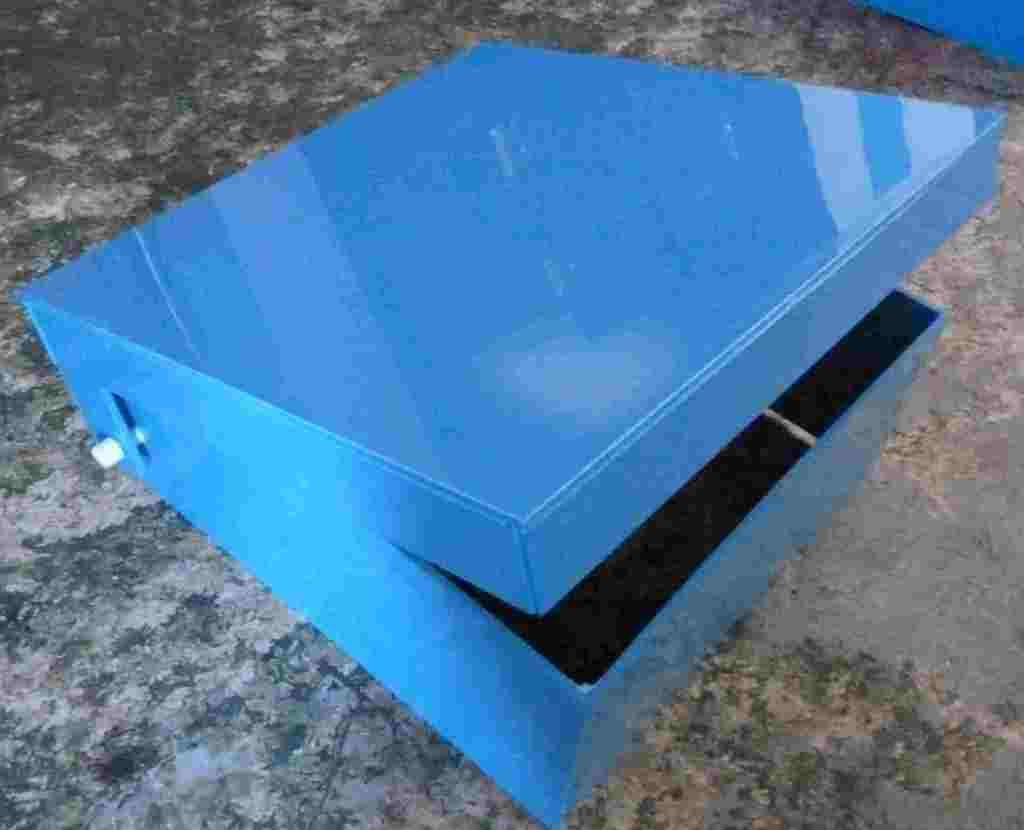

Крышка для горловины септика

Разновидности септиков

Простой тип септика

Чтобы сделать канализацию в частном доме наипростейшего типа, необходимо, в первую очередь, определиться с местом сбора стоков. Наименьшее расстояние между септиком и домом составляет 6-10 м. Такое расстояние необходимо во избежание смыва жидкими стоками почвы под фундаментом.

При желании канализацию в частном доме своими руками по схеме устройства септика довольно легко организовать. Вариации исполнения внешней канализации:

бетонные кольца, смонтированные на дренажную площадку;
выгребная яма из кирпичей;
цистерны из металла или пластика.

Установка септика осуществляется в три этапа:

вывод труб из дома в резервуар,
монтаж септика,
устройство дренажного поля.

Для повышения эффективности слива при монтаже канализации в частном доме прокладывать трубы в траншее необходимо с уклоном. Глубина рва для каждого случая разная, в зависимости от размеров участка и его расположения относительно подъездных путей.

Биосептик

Соблюдая санитарные правила, можно смонтировать индивидуальную систему отходов самостоятельно даже на основе современной биотехнологии. Теперь такую канализацию в частном доме своими руками тоже можно сделать. Принцип действия септического резервуара на 99% зависит от присутствия в нём кислорода. Процесс переработки сточных вод в септике осуществляется за счет бактерий:

анаэробных, растущих без кислорода;
аэробные, нуждающихся в кислороде.

Порошок с теми или другими био-бактериями покупается в садовом магазине. Раз в месяц его засыпают в количестве 2 ст. л. в резервуар. Аэробные бактерии наиболее эффективно обрабатывают сточные воды внутри существующего септического резервуара, резко меняя на 70-80% сырую сточную воду до чистой и без запаха. Во многих случаях эти аэробные бактерии удаляют до 90% загрязнений сточных вод. По мере заполнения ямы часть отходов перетекает в бочку, а из нее через фильтр (щебень с песком) уходит в землю.

Для информации. В соответствии с правилами, установленными стандартами по охране окружающей среды, стоки проходят через процесс фильтрации (мелкие слои из гравия), чтобы окончательно очиститься до того, как вернуться в водоем.

Биоканализация своими руками

Септики с аэрационной системой

Основными функциями аэратора являются:

снабжение септика кислородом;
защита септика от разрушения.

По истечении времени сточные воды без надлежащей обработки приводят к преждевременному разрушению септика. Некоторые экспертные исследования показывают, что средняя продолжительность жизни септического резервуара и системы фильтрации составляет девять лет.

Преждевременная порча, полная замена системы, включая ремонтно-восстановительные работы по ландшафту двора, стоят довольно дорого и могут занять годы. Недорогое решение этих проблем есть. Аэраторы для автономной канализации – на сегодня доступные устройства, которые очень просто установить в любом существующем септике.

В настоящее время доступны готовые решения с аэрационной системой для установки на загородном участке. Аэрационная система предоставляет полный пакет оборудования, необходимого для замены старого септика на устройство для обработки сточных вод. С её применением очищенная вода, в отличие от необработанных сточных вод, будет поглощаться почвой намного легче. Система, оснащенная аэробными бактериями, включает в себя эффективную вторичную обработку стоков. Этот процесс добавит еще много лет к жизни септика.

Оборудование включает в себя:

долговечный канализационный насос;
воздухонагреватель;
удлинитель для труб;
рециркулятор частиц.

Процесс фильтрации гарантирует, что в систему вторичной обработки не будут выбрасываться нежелательные твердые частицы. При этом система, состоящая из качественных компонентов, обеспечивает:

усвоение удобрений и получение питательных веществ для микроорганизмов;
бесперебойное обслуживание на протяжении многих лет.

Целью применения аэрационной системы является изменение динамики роста аэробных бактерий, участвующих в обработке сточных вод. На практике введение достаточного количества кислорода в резервуар для сточных вод обеспечивает идеальную растущую среду для аэробных бактерий.

Подавляющее большинство организмов нуждается для дыхания в воздухе. Атмосферный воздух состоит из молекул азота, кислорода, аргона и других газов. Техническое применение устройства – превратить примитивную технологию септического резервуара в универсальную машину для обработки сточных вод.

Нужно помнить! Неправильное обращение может повредить септическую систему. К примеру, от применения хлорного очистителя для чистки сантехнического прибора бактерии могут либо погибнуть, либо долго восстанавливаться.

Куда обратится, чтобы провести канализацию

Сначала нужно обратиться в местную администрацию, оттуда придется идти в геодезическую службу (заказать ситуационный план для участка), в водоканал и СЭС. В водоканале подается заявление, чтобы получить технические условия на подключение. При себе нужно иметь копию паспорта и документ, подтверждающий право собственности на дом и участок. Если трубопровод придется проводить под проезжей частью дороги, потребуется разрешение от дорожной службы.

После того, как технические условия получены, можно заказывать проект канализации. Если его будут создавать сторонние специалисты, готовый документ все равно необходимо утверждать в водоканале и в компаниях, чьи коммуникации проходят рядом с домом (газовая служба, РЭС, телефонная служба). Финальное согласование происходит в управлении архитектуры местного муниципалитета.

Для монтажа можно нанять и подрядчика, который имеет соответствующие допуски. Но врезку в общую сеть в любом случае производит специалист компании, обслуживающей систему муниципальной канализации.

Требования к комплектующим для установки канализации

При замене канализационного стояка в квартире коммуникации чаще всего скрыто прокладывают внутри строительных конструкций или маскируют декоративными покрытиями. Они не подвержены механическим повреждениям и другим внешним воздействиям, поэтому требования к их прочности не самые высокие. Тем не менее проложенные в помещении трубы должны обладать определенными свойствами:

химической инертностью по отношению к агрессивным компонентам стоков;
устойчивостью к перепадам давления в системе;
коррозионной устойчивость;
оптимальной пропускной способностью и стойкостью к образованию засоров;
пригодностью к эксплуатации в широком диапазоне температур.

Также важно, чтобы любой фрагмент трубопровода мог быть изолирован и быстро заменен при повреждении

Необходимое оборудование

Когда человек уже определился с выбором источника, тогда с уверенностью можно приступать к составлению расчетов и чертежей. Первое, что нужно сделать – это определиться с выбором оборудования.

Насос

Для начала нужен насос, который является как «мозгом», так и «сердцем» системы водоснабжения. Поэтому на его покупке не стоит экономить. Выбирать насос необходимо с расчетом динамического уровня воды плюс сорок метров и плюс 20%, чтобы увеличить давление.

Трубы

Они являются «артериями», без которых невозможно подать воду в кран. Для не очень глубоких скважин, а также для укладки в землю подойдут полипропиленовые трубы. Они выдерживают давление до десяти атмосфер. А те, которые предназначены для и холодной, и горячей воды, выдерживают уровень давления до двадцати атмосфер. Покупая трубы для водоснабжения нужно учесть и другие тонкости.

Вот основные моменты, на которые стоит обратить внимание:

Если взять трубы, имеющие толстые стенки, то они могут немного заузить проход, и насос будет от этого работать с большей нагрузкой

Производя монтажные работы своими руками, нужно с особым вниманием следить за запайками, чтобы не пришлось вынимать весь ствол с насосом, полным воды. При сильных морозах работать с трубами невозможно

Муфты нужно покупать от того же производителя, что и трубы.

Обязательно необходимо ознакомиться с инструкцией по эксплуатации, чтобы знать, сколько нужно нагревать и охлаждать их.
Нельзя паять грязные или мокрые трубы, их нужно очистить и высушить, и лишь затем приступать к работе.
Если соединения комбинированные, то устанавливать их нужно на лен и герметик.
Испытывать трубы под давлением нужно, только установив и загрузив насос на глубину.

Металлические фитинги

Это неотъемлемые элементы системы водоснабжения. К ним относятся обратный клапан, который устанавливается на самом выходе насоса, металлические или пластиковые вентили, разные муфты, тройники и другие элементы.

Трос страховочный

Сам насос буквально висит на трубах, а трос используется как страховка, а также помогает при опускании и поднятии его. Чем глубже будет находиться насос, тем толще должен быть диаметр троса. Если глубина расположения около тридцати метров, то трос должен быть диаметром до 3 миллиметров. Более тридцати метров – диаметр троса должен быть до 5 миллиметров.

Гидроаккумулятор

Покупая мембранный бак, необходимо рассчитывать количество людей, которые проживают в доме. Обычно покупается бак на 50 литров.

Материалы для применения в частном доме

Для внутренней сети канализации используют трубы пвх. Широкий ассортимент и обильное наличие производителей данной продукции позволяют сделать правильный выбор необходимых для принятого проекта товаров.

Кроме использования основной трубы, потребуется масса соединительных и направляющих вспомогательных элементов.

Выбор трубы в большей степени зависит от области ее применения. То есть при использовании в качестве отведения от раковины, достаточно трубы диаметром в 50 мм, которая с легкостью справится с поставленной задачей и не потребует дополнительной очистки. Для отведения от унитаза и в качестве основной магистрали для слива, используется труба, диаметр которой 110 мм. Это связано с тем, что объем проходящей воды будет гораздо больше, чем при выведении из обычной раковины.

Соединение различных диаметров осуществляется с помощью переходников, которые с легкостью устанавливаются при необходимости. В основной системе также используются углы и комбинированные переходники, имеющие различные отведения.

Все материалы также можно разделить по месту использования. Для внутренней канализации используют серый пластик, который не будет подвергаться температурным воздействиям, а также физическим нагрузкам. Для внешней канализации используют трубу и комплектующие из более плотного коричневого пластика. Они имеют более крепкие стенки, что позволяет их вкапывать в землю.

Для использования наружной канализации необходимо использовать утеплители для труб, которые не позволят допустить промерзание даже в самые холодные месяцы.

К вспомогательным элементам относят крепежные приспособления и расходные материалы. Для надежного крепления трубы и соблюдения необходимого угла наклона используются металлические хомуты.

Важно! На этапе расчета проекта и необходимых материалов, нужно помнить о необходимости применения вентиляции. В качестве материала используется все та же пластиковая труба

Схемы разводки внутренней канализации

Составление схемы канализационной разводки должна производиться еще на этапе проектирования самого дома. Помещения где будет водопровод (санузлы, кухня и пр.) желательно расположить как можно ближе друг к другу, таки образом, мы сможем ограничиться одним стояком.

На заметку!

Чем проще будет схема, тем надежнее и эффективнее система.

Если же разместить помещения с сантехникой компактно не получается, придется использовать специальный насос или сделать несколько стояков.

Видео: Как проложить канализационные трубы в частном доме

https://youtube.com/watch?v=zrXtawx6dc0

Составление схемы внутренней разводки

Для составления подробной схемы необходимы: лист бумаги, карандаш, линейка и рулетка. Вооружившись таким нехитрым инструментом, приступаем к работе, которая выполняется в следующей последовательности:

Составление плана дома – нужно снять все размеры рулеткой и перенести на бумагу.
Выбор места расположения стояка или нескольких, если это необходимо.
Разметка мест установленной сантехники.
Размечается расположение и размер труб, которые будут идти от сантех. приборов к центральному стояку. Кроме того, необходимо отметить места установки – тройников, крестовин и т.п.

Материал для устройства канализационной разводки

Для устройства полноценно работающей системы необходимо приобрести достаточное количество комплектующих элементов, таких как трубы, фитинги пр. Материалы которые понадобятся для монтажа разводки внутренней канализации:

трубы – ∅110 мм для стояка и унитаза, ∅50 мм для отводов от сантехнических приборов;
тройники;
крестовины;
обратные и воздушный фильтр (если они предусмотрены проектом);
переходники с переходом ∅110 на ∅50 мм;
ревизии.

Возможно вас заинтересует:

Проектирование и проведение необходимых расчетов

Прежде чем начинать строительство системы, нужно начертить предварительную схему монтажа канализации. На чертеже отмечают все точки расположения сантехники в доме и место локации септика на участке. Кроме того, на схему наносят место вывода трубопровода через фундамент в грунт под первым этажом. На чертеж наносят все линии коллектора от каждой сантехнической точки и вплоть до входа в септик. Производят замеры протяженности каждого отрезка трубопровода. Благодаря измерениям получают суммарное количество необходимо метража внешних и внутренних труб.

Крайне важно нанести на чертеж все места изгибов, соединений, разветвлений и поворотов коллектора. Так мастер сможет закупить необходимое количество переходников, фитингов и др

Разводка канализации в частном доме: составление схемы и проекта + этапы проведения работ
