Оптимальная разводка отопления в частном доме: сравнение всех типовых схем

Системы отопления: их выбор и применяемые к ним требования

На сегодняшний день представлены различные схемы устройства отопительных систем и модели оборудования для них. Идеального варианта при их выборе нет. Но есть основные правила, которым нужно следовать – добиться правильного регулирования, распределения и передачи тепла по всем помещениям строения.

В нашем видео поговорим об отоплении в частном загородном доме. У нас в гостях автор и ведущий канала Тепло-Вода Владимир Сухоруков:

Главные критерии при выборе систем отопления:

  • Минимум расходов при высокой теплоотдаче. Обеспечение жилья нужным количеством тепла и небольшие затраты на монтаж, эксплуатацию и обслуживание.
  • Максимальная автоматизация. Системы отопления в целях обеспечения безопасности необходимо эксплуатировать при наименьшем вмешательстве человека в их работу.
  • Высокая износостойкость всех элементов. Выбирать необходимое оборудование нужно с учетом его эксплуатационной надежности.

В некоторых случаях можно воспользоваться формулой: «чем проще, тем надежнее» Источник promogaz.ru

Распространенные ошибки при монтаже

Выше изображены «ленинградские» схемы горизонтальных однотрубных этажных контуров с радиаторами, подключенными к общей магистрали двумя тройниками. Через каждый прибор протекает только часть полного объема теплоносителя, циркулирующего по контуру. Можно встретить ошибочное подсоединение без магистральной трубы (см. контур первого этажа на рис. ниже).

Виды подключения радиаторов в горизонтальных однотрубных контурах.

Такой способ подключения радиаторов отопления является предельно дешевым. На каждый радиатор приходится один фитинг для присоединения металлопластиковой трубы Ду20 или Ду25 и отрезок трубы между соседними приборами. Дешевле не придумать. Но расплата за дешевизну – плохая работа половины радиаторов. Первый их них (по ходу движения теплоносителя) нагрет до температуры 55 °С, а последний при N=6-8 нагревается всего до 35 °С, поскольку теплоноситель, проходя через радиаторы, интенсивно остывает в них.

Нижняя и верхняя схема разводки

При нижней разводке системы магистраль прокладывают в цокольном помещении или подвале. А также допускается монтаж труб под полом. Теплоноситель поступает в нагревательное оборудование снизу вверх.

Удаление смеси газов осуществляется через специальную воздушную линию, подсоединённую к стоякам. На случай непредвиденных аварийных ситуаций обратный и подающий стояки оснащены специальными кранами для отключения.

Чтобы реализовать схему с верхней разводящей линией, расширительный резервуар монтируют в высшей точке трубопровода. В том же месте выполняют и разветвление сети.

Спроектировать верхнюю разводку невозможно в частных домах, где нет чердака

Варианты устройства двухтрубной системы

Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.

При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

  • От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
  • Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
  • От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из  трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

  • Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
  • Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
  • Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

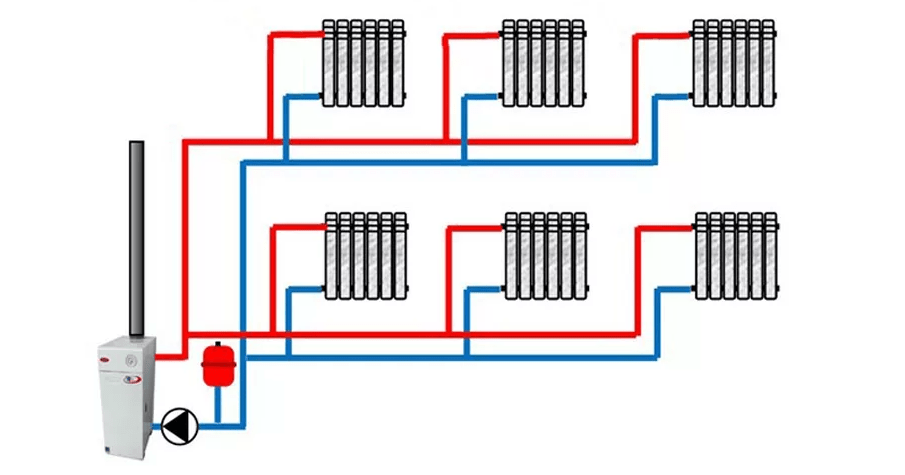

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Двухтрубное отопление: его преимущества и недостатки

Среди преимуществ необходимо отметить следующие моменты:

  • двухтрубная разводка сводит теплопотери к минимуму, поскольку магистраль монтируют либо в подвальном помещении, либо монтируют в пол;
  • такую систему можно запустить и в недостроенном доме, даже когда готов только один этаж;
  • то, что запорная система не только подающего, но и обратного стояка располагаются в подвале, позволяет сэкономить в доме много места и облегчить проведение ремонта и обслуживание отопительной конструкции;
  • у жильцов имеется возможность самостоятельно регулировать подачу тепла, исходя из потребностей – включать обогрев в тех помещениях, где он необходим;
  • отопление с верхней разводкой труб можно не выключать при выполнении ремонтных работ на верхних этажах.

Недостатки двухтрубной разводки:

  • обустройство подобной конструкции является достаточно дорогостоящим удовольствием. При монтаже двухтрубной системы собственными руками потребуется материалов раза в два больше;
  • наличие низкого давления в подводящей трубе;
  • владельцу объекта недвижимости придется гораздо чаще (примерно в 2 раза) спускать воздух, накопившийся в радиаторах. Такой элемент как кран Маевского упростит отвод воздушных пробок, но он стоит немалых денег.

Один из вариантов схемы разводки системы отопления на видео:

Однотрубная система

Самой простой является схема однотрубной системы отопления двухэтажного дома. Также она называется «Ленинградкой». Такую схему отопления двухэтажного частного дома своими руками можно провести без особых сложностей. Отличается экономичностью, функционируя на газовом или электрическом котле, при помощи кирпичной печи, отапливаемой торфяными брикетами, дровами, углем. Выбирая «Ленинградку», можно сэкономить на средствах, так как труб, необходимых для установки обогрева помещения, потребуется в 2 раза меньше, если сравнивать с двухтрубной системой. Характеризуется ещё такими положительными моментами:

  • малой трудоёмкостью при выполнении монтажа и его «бюджетностью»;
  • простотой ремонта;
  • не нарушает концепцию интерьера в доме (при небольшом количестве труб);
  • возможностью изготовления контура «тёплый пол» (при выполнении определённых требований).

Однотрубный контур можно «спрятать» под пол или развести над ним. При установке трубы можно располагать в горизонтальном положении и в вертикальном.

Однако такая самотёчная система отопления может применяться только в одноэтажной постройке. В двухэтажном доме схема однотрубной системы отопления сможет функционировать только при наличии циркуляционного насоса.

Существуют ещё недостатки:

  • невозможность изготовления «тёплого пола» при горизонтальном контуре;
  • требует выполнения сварочных работ и необходимой проверки соединений;
  • неравномерность теплоотдачи от батарей, находящихся в разных комнатах.

Как сделать систему отопления с естественной циркуляцией

Подробнее о теплоносителе и его свойствах

Жидкости, идеально подходящей для любых систем отопления, не существует. Каждый из вариантов, представленных на рынке теплоносителей, имеет конкретные характеристики, например, диапазон рабочих температур.

Если нарушить границы указанного диапазона, система отопления просто «встанет», а при худшем исходе полопаются трубы и выйдет из строя дорогостоящее оборудование.

Кроме температурных параметров, жидкость для трубопровода обладает такими свойствами, как вязкость, антикоррозийность, способность выделять токсичные вещества. Анализ необходимых качеств показал, что лучшими жидкими теплоносителями являются очищенная вода и специальный химический раствор – антифриз.

В таблице показано основное преимущество антифриза на основе этиленгликоля – максимальный показатель температуры замерзания -40ºС, тогда как вода превращается в лед уже при 0ºС

Заливка антифриза необходима в домах, которые не являются постоянным местом жительства. Обычно оставляя здание в холодный сезон, владельцы сливают воду, чтобы избежать аварии и поломки оборудования. Антифриз удалять не нужно – по возвращении можно сразу включать котел без опасения протечки или разрыва.

При экстремальных температурах химический теплоноситель, изменив свою структуру, сохраняет прежние размеры. Проще говоря, он превращается в гель, сохраняющий свойства без изменения. Когда температура достигает комфортной отметки, гелеобразная структура вновь становится жидкой, полностью сохранив свой первоначальный объем.

Еще немного полезной информации об антифризе:

  • служит не менее 5 лет, одна заливка способна выдержать 10 отопительных сезонов;
  • текучесть в 2 раза превышает аналогичный показатель воды, следовательно, требуется следить за герметичностью соединений;
  • повышенная вязкость требует врезки более мощного циркуляционного насоса;
  • способность расширения при нагреве влечет за собой установку объемного расширительного бака.

И нужно всегда помнить, что химический раствор токсичен и опасен для здоровья человека.

Антифриз для заливки в домашние системы отопления продается в пластиковых канистрах объемом от 10 л до 60 л. Средняя стоимость – от 750 до 1100 руб. за 10 л

Несмотря на выдающиеся характеристики антифриза, вода в качестве теплоносителя более популярна. Она обладает максимально возможно теплоемкостью, которая равняется примерно 1 ккал. Это значит, что нагретый до 75ºС теплоноситель при остывании в радиаторе до 60 ºС отдаст помещению около 15 ккал тепла.

Вода доступна. Если снабдить систему водоснабжения надежными фильтрами, можно использовать бесплатный вариант – воду из собственной скважины. Она не содержит опасных химических соединений и при аварии не вызовет отравлений.

Отрицательной стороной воды является содержание некоторых минеральных солей, вызывающих коррозию. Проблема решается простым кипячением или использованием вместо колодезной воды дождевой (или талой).

Существуют сложные системы очистки и подготовки воды для частного дома: кроме универсального очищения вода проходит несколько ступеней, чтобы стать питьевой или годной для заливки в отопительный контур (+)

Воду не рекомендуют использовать в домах для периодического проживания.

Расширительные баки, открытые и закрытые системы

Однотрубная система отопления открытого типа с принудительной циркуляцией. Расширительные бак должен находиться в самой верхней точке.

Создавая отопление в двухэтажном частном доме своими руками, необходимо продумать вопрос о расположении расширительного бачка. Если планируется создание открытой системы, то бачок устанавливается в самой верхней точке отопительной системы. Чаще всего он стоит на верхушках вертикальных участков – это обеспечивает эффективное удаление пузырьков воздуха. Иногда его ставят и на обратную трубу, но такая схема не обеспечивает удаление воздуха и вынуждает устанавливать дополнительные трубы.

В закрытых отопительных системах используются:

  • Герметичные расширительные бачки;
  • Воздухоотводчики;
  • Предохранительные клапаны;
  • Термоманометры.

Герметичные баки представляют собой полые металлические конструкции с гибкой внутренней перегородкой. Эта перегородка выгибается и принимает на себя часть расширившегося при нагреве теплоносителя. Отопительная система остается полностью герметичной. Воздух удаляется через специальный воздухоотводчик, а если обнаружится превышение давления, оно будет сброшено посредством предохранительного клапана.

Открытые отопительные системы не требуют монтажа воздухоотводов и предохранительных клапанов, но они требуют установки бачка в самой верхней части. Что касается закрытых систем, то здесь бак ставится вблизи отопительного котла, вместе с «группой безопасности». В результате затраты на создание отопления в двухэтажном частном доме возрастают, но у жильцов появляется возможность создать отопление с незамерзающим теплоносителем.

В открытых отопительных системах использование иных теплоносителей, кроме воды, довольно проблематично. Поэтому мы делаем выбор в пользу закрытых систем, монтаж которых не вызовет огромных дополнительных расходов.

Трубы для отопительной системы

Продолжительное время для создания отопительной системы использовались исключительно стальные трубы. Это было довольно неудобно, поскольку монтаж занимал продолжительное время, да и грубые швы, впоследствии сильно портили визуальное восприятие системы и виды отопления частных домов.

К счастью, сегодня смонтировать отопительную систему любой сложности можно, используя металлопластиковые трубы. Они более тонкие, гибкие. Их поверхность выполнена из специального термостойкого пластика, а внутренняя часть – из тонкого слоя алюминия. На рынке существует огромное количество дополнительных элементов для металлопластиковых труб – уголков, соединений, кранов. Они позволяют как соединять трубы между собой, так и подключать к ним трубу иного типа.

Металлопластиковые трубы

Поскольку на сегодняшний день существует достаточно большое количество видов металлопластиковых труб, особое внимание при их выборе следует обратить на маркировку. Трубы, предназначенные для отопительных систем, обозначены символами «PE-RT-AL-PE-RT»

Для того чтобы способы отопления частного дома были максимально герметичными, следует тщательно устанавливать все комплектующие. При этом рациональным является использование пресс фитингов – они прекрасно сохраняют целостность трубы.

Как работает отопление по двухконтурной схеме

Отопление по двухконтурной схеме

Структура схемы предполагает движение теплоносителя по двум разным трубам от каждого радиатора. При этом оба отрезка подключены к разным механизмам работы: входной – к подающей магистрали, а выходной – к обратной трубе. По первому отрезку нагревающаяся вода двигается в сторону всех отопительных приборов, а по второй уже остывший раствор идет в котел. Специалисты выделяют в связи с этим несколько особенностей:

  1. Каждый радиатор равномерно прогревается (при правильных расчетах элементов);
  2. Если происходят изменения в одной части батареи, то на другие составляющие системы это не влияет;
  3. На одном отрезке трубопровода может находиться до 30-40 радиаторов, однако при этом должны быть соответствующие показатели производительности насоса, а также диаметры труб, чтобы агрегат функционировал эффективно.

Схема может быть с принудительной циркуляцией или естественной – здесь зависит многое от самого принципы работы конструкции. Также в качестве теплоносителя может быть использован различный материал, а не только вода.

Различия между тройниковой и лучевой системами

Различия между тройниковой и лучевой системами отопления заключается в следующем:

Тройниковая разводка

В лучевой системе отопления придется использовать больше труб, что влечет более высокие расходы на первоначальном этапе. Однако все узлы остаются доступными и легко поддаются ремонту.

Дополнительное удобство в том, что при необходимости отдельную ветвь (луч) можно отключить от подачи разогретого теплоносителя обогрева без прекращения подачи тепла в других направлениях. Такая модель лучевого отопления вполне эффективна как при естественной, так и при искусственной циркуляции жидкости.

Лучевая разводка

Недостаток тройниковой схемы в отоплении состоит в том, что невозможно полностью скрыть трубы в напольное покрытие и стены. В случае поломки одного из соединений придется ломать стены или пол. У лучевой системы отопления такие сложности возникают реже. Есть возможность сделать всю разводку полностью скрытой. А при желании вообще отказаться от открытых нагревательных приборов, таких как радиаторы. При помощи специально смонтированных труб в полу помещения можно организовать вид обогрева — «теплый пол» на основе водяного контура.

Способы устройства двухтрубной системе

В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов, следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

  • От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
  • Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
  • От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из  трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

  • Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
  • Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
  • Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей

Какой вид лучше

Выбирая схему укладки, необходимо рассмотреть одновременно несколько факторов, которые касаются дома. Здесь все зависит от бюджета, количества этажей в доме и его площади, работы электроснабжения и т.д. Специалисты выработали несколько рекомендаций, которые помогут определиться с выбором:

  • Если вы не собираетесь обращаться к специалистам, а делать все самостоятельно, то лучше выбрать лучевую систему. Даже если в процессе укладки будут допущены ошибки, то схема все равно будет корректно работать и функционировать.
  • Если система электропередачи в вашем доме нестабильна, то лучше выбрать систему с естественной циркуляцией.
  • При обустройстве зданий с большой площадью и нагревательными панелями отлично подойдет система Тихельмана. Если здание маленькое, то этот вариант вам не подойдет – он потребует слишком больших расходов, которые не окупятся.
  • Для дачного частного дома используют тупиковый вариант с открытой прокладкой труб.
  • Если вы хотите установить в коттедже технологию теплого пола, водяные калориферы или радиаторы, то здесь наиболее приемлемым станет коллекторный или тупиковый варианты.

Руководство по монтажу отопления

Технология пайки полипропиленовых труб

Предварительно подготовьте схему разводки системы, монтажа батарей, подключения котла. В дальнейшем вы будете выполнять все необходимые работы в соответствии с этой схемой.

Непосредственно работа по монтажу труб выполняется в несколько простых шагов.

Таблица времени сварки полипропиленовых труб

Аппарат для пайки пластиковых труб

Второй шаг

Высчитайте длину отрезков полипропиленовых труб на каждом участке системы отопления. Установите подходящий вид фитинга.

Третий шаг

Определите необходимое время сварки соединений. Оно зависит от диаметра применяемых труб и уточняется в соответствующей справочной литературе. Предварительно занесите все элементы отопительной системы в помещение и дайте им нагреться до комнатной температуры.

Пятый шаг

Сделайте срез при помощи специальных ножниц. Режьте перпендикулярно по отношению к поверхности.

Ножницы для резки полипропиленовых труб

Протрите срезы раствором спирта, удалите присутствующую грязь при помощи сухой тряпки.

Седьмой шаг

Возьмите насадку для паяльного аппарата, соответствующую диаметру сечения труб, обезжирьте ее, а затем установите горизонтально и дайте нагреться до 265 градусов.

Поместите трубу и фитинг в отверстия нагревателя, по таблице подберите необходимое время нагревания и выполните непосредственный нагрев соединяемых элементов. После этого аккуратно выньте изделия, вставьте трубу в фитинг и выдержите в течение требуемого времени. Соединяемые элементы лучше не трогать до их полного остывания.

По аналогичной схеме спаяйте все трубы отопительной системы, ориентируясь на имеющиеся у вас чертежи. Подключение труб к отопительному прибору и радиаторам также выполняйте по чертежам.

Чтобы в дальнейшем трубы не провисали, обеспечьте их частое крепление к поверхности с помощью клипс. Для системы из полипропилена оптимальной температурой теплоносителя является показатель в 60 градусов.

Придерживайтесь полученных рекомендаций, и ваше отопление из пропилена будет безукоризненно служить долгие годы.

Использование встроенного котлового насоса

Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.

Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.

В этой схеме шлакоуловителем  выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.

Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.

В каких домах выгоден однотрубный «самотек»?

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

Самотечная однотрубная вертикальная система 2-х этажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.

Плюсы и минусы лучевой системы

Все «за» и «против» лучше всего взвесить перед установкой отопительной системы и заранее определиться, какая система больше всего вам подойдет. Конечно, лучевая система имеет свои особенности, которые тоже нужно учитывать. Начнем с отрицательных моментов.

Минусы лучевой системы

  • Данная система имеет, пожалуй, только один минус — это большее число элементов в своей конструкции. В частности — труб. Также в ней применяются и больше фитингов;
  • Большое количество элементов в данной системе может повысить затраты на ремонт. Обычная система отопления имеет меньшую сметную стоимость и дешевле в ремонте.

Плюсы лучевой системы

Но всё вышеперечисленное теряет свою значимость на фоне общих достоинств системы отопления лучевого типа. За очень короткий промежуток времени, правильно спроектированная и установленная лучевая система:

  • Себя окупит с лихвой. Также в ней ещё имеются масса полезных и удобных возможностей;
  • При использовании лучевой системы отопления можно дифференцированно подходить к отоплению в каждой комнате. Такой подход позволяет более эффективно распределить тепло в вашем доме, что влечет за собой очень большую экономию энергоносителей;
  • Данная система ещё удобна тем, что при её ремонте можно получить беспрепятственный доступ к трубным соединениям, что ускоряет выявление неполадок и их устранение;
  • В традиционной системе отопления спрятать трубы не очень-то и просто. Лучевая система позволяет убрать трубы из виду или в стенах, или под полом. Если данная система смонтирована правильно, то никакие узлы и разводки не будут бросаться в глаза;
  • Правильная схема лучевой разводки позволяет эффективно распределять тепло по всей площади вашего жилища.

Схема отопления теплыми полами

Теплый пол обеспечивает горизонтальное тепловое излучение, поддерживая более высокую температуру на уровне ног и её снижение до комфортного уровня на большей высоте. В районах с теплым климатом схема может использоваться в качестве единственного источника тепла. В северных широтах её необходимо сочетать с монтажом радиаторной отопительной системы.

Конструктивно система теплого пола представляет собой сеть трубопроводов. Нагрев может производиться от любых источников тепла.

  • равномерное распределение тепла по всему объёму помещения;
  • улучшение эстетического вида помещения из-за отсутствия труб и радиаторов.

Заключение

Не будет лишним взглянуть в видеоролике на 3D схему, устройство и установку системы обогрева двухтрубного отопления в частном доме на один этаж. Также в виде представлено схематичное представление двухтрубной системы из полипропилена, особенности подключения котла и установка радиаторов отопления.

Современные системы теплового снабжения – это неотъемлемый атрибут функционирования коттеджей, частных домов и прочих строительных объектов. Профессиональное проектирование является залогом надежной, эффективной и долгосрочной работы без аварий для индивидуальной тепловой сети. Надеемся, вы нашли в статье ответы на все свои вопросы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
