Реле контроля напряжения: принцип работы, схема, нюансы подключения

Подробнее о каждой функции

  • dE1 — Защита от перенапряжения, пониженного напряжения и перегрузки по току, автоматическое отключение / включение. Применение: основной режим защиты.
  • dE2 — Защита от перенапряжения, пониженного напряжения и перегрузки по току, автоматическое отключение / ручное включение (кнопки вверх/вниз нажать одновременно два раза по истечению времени задержки). Применение: если есть риск выхода из строя оборудования при автовключении в отсутствии наблюдателей. dE3 — Отключить функции защиты от перенапряжения, пониженного напряжения и перегрузки по току, нагрузка всегда отключена. Применение: при ремонтных работах.
  • dE4 — Отключить функции защиты от перенапряжения, пониженного напряжения и перегрузки по току, нагрузка всегда включена. Применение: какое-то оборудование не должно быть случайно обесточено.
  • dE5/6/7 — Отключить функции защиты от перенапряжения, пониженного напряжения и перегрузки по току, нагрузка включается / отключается циклически (Таймер). Применение: в теплицах, оранжереях, птичниках, инкубаторах… для вкл/выкл света, нагревателей.
  • b9 — Режим подсветки, 1- горит всегда, 2- будет гореть 30 секунд после последнего нажатия кнопки.
  • SS — Задержка включения нагрузки после включения питания, 2-255сек.
  • Uo — Значение защиты по перенапряжению, 85-300В, можно отключить (off).
  • UoH — Значение восстановления по перенапряжению, 85-300В, это значение должно быть меньше значения защиты по перенапряжения или оно будет установлено по умолчанию как значение защиты от перенапряжения −5 В при сохранении. Нагрузка включится когда напряжение станет ниже этого значения.
  • UL — Значение защиты при пониженном напряжении, 85-300В, можно отключить (off).
  • ULH — Значение восстановления при пониженном напряжении, 85-30В, это значение должно быть больше значения защиты от пониженного напряжения или оно будет установлено по умолчанию как значение защиты от пониженного напряжения +5 В при сохранении. Нагрузка включится когда напряжение станет выше этого значения.
  • SU — Задержка отключения по пере/пониженному напряжению, 0.1-60сек. Это означает, если неисправность не устранилась за это время, то отключит нагрузку.
  • Io — Значение защиты от перегрузки по току, 1-80А, можно отключить (off).
  • IC — Значение защиты от резистивной нагрузки, 0.5-5А, можно отключить (off).
  • SI — Задержка отключения от перегрузки по току, 0.1-60сек, это означает, если неисправность не устранилась за это время, то отключит нагрузку.
  • SH — Задержка включения нагрузки после отключения защитой по току, 1-512сек. Это означает, что по истечению этого времени РН снова включит нагрузку, но если перегрузка не устранена, снова выключит (когда истечет время задержки).
  • OP — Время отключение (после включения) цикл в режимах 5/6/7, 1-999, единица времени отличается в режимах 5/6/7 (5-сек/6-мин/7-час).
  • CL — Время включение (после выключен) цикл в режимах 5/6/7, 1-999, единица времени отличается в режимах 5/6/7 (5-сек/6-мин/7-час).
  • Er1 — Последние пять записей защиты , показывающих причину включения защиты. Посмотреть можно в функциональном меню, последний пункт, клавишами «вверх» — «вниз».

Вот список возможных причин защиты:

  • защита от перенапряжения
  • защита от пониженного напряжения
  • защита от перегрузки по току
  • защита от резистивной нагрузки
  • (не видел, если есть возможно сбой РН!) Но на самом деле только две ячейки работают, последние 3-и копируют 2-ю. Таким образом, не пять последних записей причины защиты (Er1-Er5), а только две (Er1-Er2/Er3/Er4/Er5). Поэтому на третий раз цикл начинается заново.

После 7-ми аварийных ситуаций выглядит это как-то так:

Перенос ошибки 0–5

Там работают только две ячейки вместо пяти. В трех последних копируются показания из второй: происходит какой-то новый цикл, а по логике должно постоянно смещаться, когда в первой появляется новое значение ошибки. Хотя это на работоспособность не влияет, но вот такой косяк! Возможно, что-то намудрили в ПО.

Если мощности не хватает

Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.

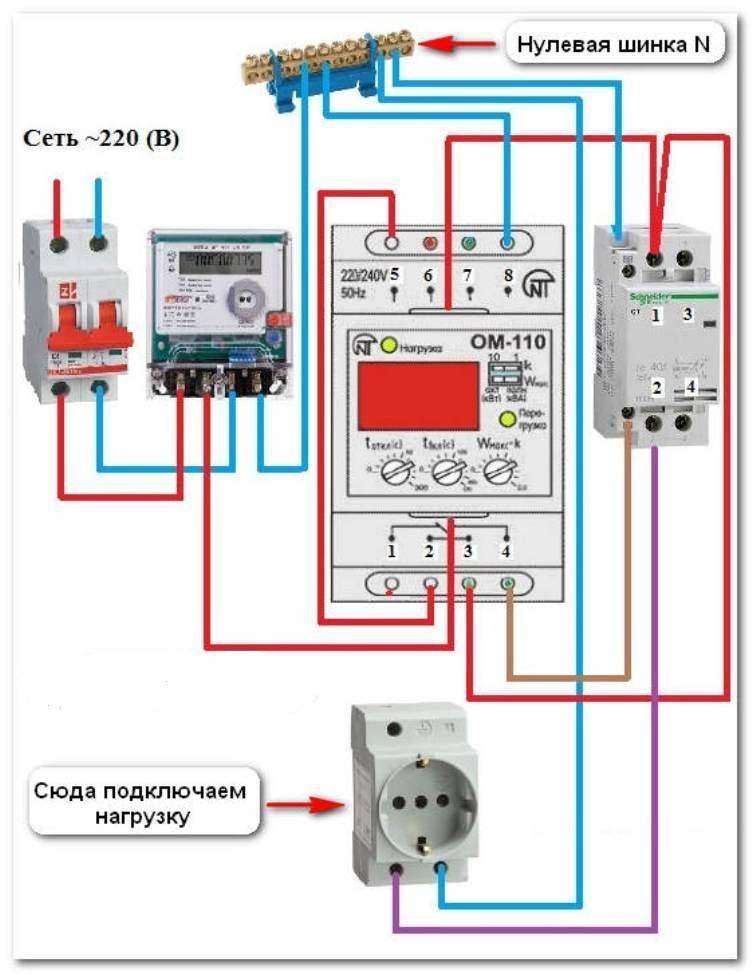

Подключение проводится в такой последовательности:

  • Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
  • При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
  • Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
  • Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
  • На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
  • Вход разрывающих контактов реле подключаем к фазному проводу сети.

Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.

Классификация и виды

Для защиты электросети частного дома, квартиры в старом и новых жилых фондах необходимы разные устройства. Реле напряжения делятся на две категории:

  • по типу подключения;
  • по количеству фаз.

По типу подключения

Существует две основных категории реле напряжения в зависимости от способа их подключения:

  • стационарные;
  • переносные.

Стационарные устройства контроля подразделяются на два типа. Приборы для установки в электрощитах и встроенные в розетку. Подробнее рассмотрим каждый из видов.

Реле напряжения, установленное в распределительном щите, обладает целым рядом преимуществ. Устройство монтируется на входе сети для защиты всего электрооборудования дома или квартиры. В случае его применения нет необходимости использовать дополнительные реле для защиты отдельных потребителей, что значительно экономит бюджет.

Розеточные реле напряжения представляют отличную альтернативу, когда нет физической возможности для установки устройства в щитке. Используют розетки для точечной защиты таких приборов, как холодильники, бойлеры, стиральные машины и т.д.

Переносные реле представлены двумя видами — вилкой-розеткой и удлинителем. Их используют в том случае, когда установка защитного устройства на входе сети невозможна. Несмотря на громоздкие параметры, переносные устройства пользуются спросом. Это связанно, в первую очередь, с их портативностью и легкостью в использовании (монтаж не требуется).

Вилка-розетка предназначена для защиты лишь одного потребителя. Устройство подключается к стандартной розетке и контролирует перепады напряжения в узле, не отслеживая общее состояние сети. Подходит для защиты дорогих и мощных электроприборов.

Удлинитель со встроенным реле контроля используют для защиты группы устройств от перепадов в сети. Удобное и простое решение имеет только одно основное ограничение — максимальная мощность нагрузки.

По количеству фаз

В зависимости от типа электросети различают два вида реле:

  • однофазные;
  • трехфазные.

Однофазное реле предназначено для контроля электрических сетей с рабочим напряжением 220 В. При правильной настройке, устройство подходит для защиты практически всех бытовых электроприборов.

Трехфазные защитные приборы используют, в основном, в загородных домах и новом жилом фонде, где предусмотрено подключение по трехфазной цепи питания. Причем РКН контролирует напряжение каждой фазы.

Правила выбора реле напряжения для квартиры или дома

Подходить к выбору РКН необходимо с умом, ведь устройство отвечает за безопасность сети и электроприборов. Корректная работа реле возможна только в том случае, если правильно подобраны технические характеристики. При выборе реле напряжения необходимо учитывать:

  • максимальный ток нагрузки и тип подключения по фазе;
  • максимальную мощность потребителя;
  • рабочий диапазон напряжений;
  • время срабатывания защиты;
  • тип управления (цифровой и электромеханический);
  • степень защиты устройства;
  • надежность (отзывы о производителе и модели).

Главный параметр при выборе прибора — максимально допустимый ток. Следует выбирать модель на одну ступень защиты выше, чем установленный автомат в распределительном щите. Если максимальный ток выключателя равен 32 А, тогда реле должно быть на 40 А.

Перенапряжение в результате коммутации

Такое явление может произойти при включении в линию или выключении приборов, дающих высокую индуктивную нагрузку. К ним относятся блоки питания, электромоторы, а также мощные инструменты, запитывающиеся от сети.

Этот эффект обусловлен законами коммутации. Моментальное изменение величины тока в соленоиде, а также разности потенциалов на конденсаторе произойти не может. Когда цепь с такой нагрузкой соединяется или размыкается, то в месте контакта отмечается появление вызванного самоиндукцией и коммутационными процессами электрического потенциала.

Течение переходного процесса всегда сопровождается выбросом напряжения, которое обладает полярностью, обратной входному. Небольшая емкость проводников в сети вызывает резонанс, длящийся короткое время и вызывающий высокочастотные колебания. По завершении переходного процесса они затухают.

Сколько продлится перенапряжение и какова будет его величина, зависит от следующих показателей:

  • Индуктивность нагрузки.
  • Моментальное значение разности потенциалов при коммутации.

  • Емкость подключающих электрических кабелей.
  • Реактивная мощность.

Принцип работы

Работа прибора контроля данного типа основана на измерении значений напряжения во внешней питающей сети. При понижении значений, ниже заданных или превышающих верхний установленный предел, реле размыкает свои силовые контакты, тем самым отключая сеть потребителя от внешнего источника электроснабжения.

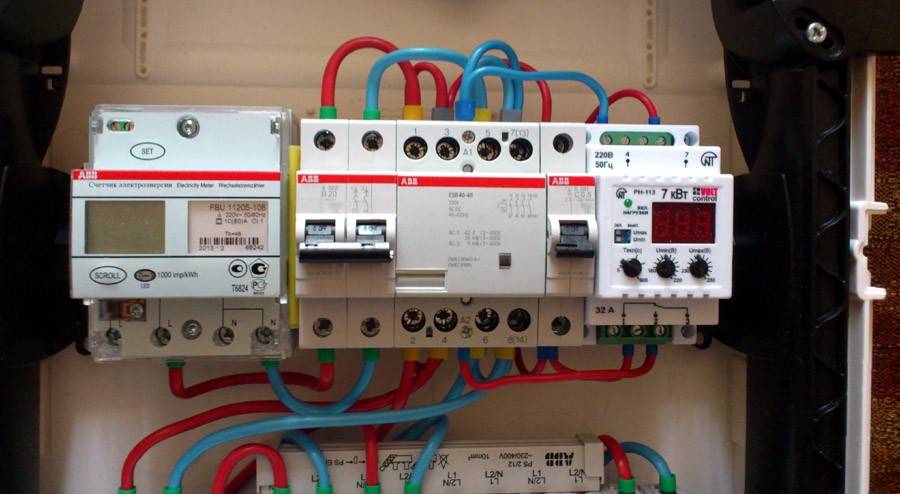

Схема включения в однофазную сеть электроснабжения квартиры или дома

По истечении определённого временного периода устройство в автоматическом режиме замыкает силовые контакты и подаёт питание во внутреннюю сеть электроснабжения. Для недопущения цикличности повторных включений силовой части в конструкции прибора заложена выдержка времени включения (интервал задержки), которое может быть заложено заводом-изготовителем или задаваться вручную. Если уровень напряжения после отключения не установится в заданных значениях, то устройство не выполнит замыкание силовых контактов.

Виды реле

Существуют также классификации, которые определяют назначение прибора и обусловленность его выбора для каждого из возможных случаев. Ведь порой необходимо работать с различными устройствами и предугадать, как и когда случиться перепад попросту невозможно.

РНПП-311

Он используется в тех случаях, когда имеет место трехфазная сеть. Преимуществом выступает то, что большая часть электрических потребителей с ним совместимы. Если же говорить о необходимом аспекте, то без него нельзя обойтись на АВР схемах и соответствующего для него управления питания.

РН-101

Модель полностью автономна и применима для однофазной сети. Она должна быть подключена в розетку. Максимальная нагрузка на таком реле составит порядка 3.5 кВт. Помимо прочего также можно регулировать нижнее и верхнее значения напряжения, что будут проходить через реле.

РН-111

Это более распространенная модель реле, используемая для дома и напряжения 220в. Она предсказуемо работает на однофазной сети, монтируется на DIN-рейку, а также отключает подачу энергии при нагрузке выше 3.5 кВт. И здесь есть некое разделение между одной классификацией устройства, потому что дома и условия бывают разными, как и количество потребителей энергии.

Что лучше: стабилизатор vs реле

Нередко вместо подключения в щитке реле контроля электрики рекомендуют устанавливать в доме стабилизатор напряжения. В отдельных случаях это бывает оправдано. Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов.

В плане функционала стабилизатор не только выравнивает напряжение, но и отключается при слишком высоких показателях последнего. А реле напряжения – это исключительно защитная автоматика. Вроде бы первый включает в себя функции второго.

Но по сравнению с РКН стабилизатор:

  • дороже и шумит;
  • более инертен при резких перепадах;
  • не имеет возможностей для регулировки параметров;
  • занимает гораздо больше места.

При уменьшении входного напряжения, чтобы на выходе стабилизатора были нужные показатели, он начинает “втягивать” в себя больше тока из сети. А это прямой путь к перегоранию проводки, если она изначально не рассчитана на подобное.

Второй основной минус стабилизатора в сравнении с реле контроля – это его неспособность перехватить резкий скачок напряжения при обрыве нуля. Достаточно буквально полусекунды с 350–380 Вольтами в розетке, чтобы вся техника в доме погорела. А большинство стабилизаторов не способно подстроиться под такие изменения и пропускает высокий вольтаж, отключаясь только через 1–2 секунды после начала всплеска.

Помимо стабилизаторов и реле для защиты линии от перепадов вольтажа в сети также можно применять расцепители максимального и минимального напряжения. Но у них в сравнении с РКН большее время срабатывания. Плюс они не включают питание обратно в автоматическом режиме, по работе больше походя на УЗО. После отключения электроэнергии эти расцепители придется переключать в исходное состояние вручную.

Реле контроля фаз ЕЛ-11Е (380 В, 50 Гц), РКФ, ИЭК

Эти модели реле контроля фаз выпускает компания «Меандр», которая работает на рынке с 1992 года. Расположена компания в городе Санкт-Петербург.

В основе деятельности компании лежит разработка и изготовление устройств промышленной автоматики. За время существования компании удалось занять лидирующие позиции по изготовлению электронных устройств на российском рынке. Число производимых товаров превышает 500 единиц.

Клиентам предприятия являются такие гиганты, как Газпром, РЖД, Концерн Аврора, Ленэнерго и другие. Товары компании пользуются высоким спросом, благодаря качеству и широкому модельному ряду.

В распоряжение клиентов поступают электронные реле времени, приборы контроля напряжения, реле максимального тока, устройства управления освещением и многое другое.

Описание и технические характеристики реле ЕЛ-11Е (380 Вольт, 50 Гц)

Реле ЕЛ-11Е имеет по одному нормально замкнутому, нормально-разомкнутому и перекидному контакту.

Устройство предназначено для контроля фаз в 3-фазной сети, работает на переменном напряжении 380 Вольт. На практике применяется для контроля наличия U и правильности симметрии.

Кроме того, реле могут применяться для проверки правильности чередования фазировки в системах 3-фазного напряжения и в других случаях.

Технические характеристики ЕЛ-11Е и других модификаций серии.

К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока.

Принципиальная схема показана ниже.

Описание и технические характеристики РКФ-М05-1-15/РКФ-М05-2-15

Реле РКФ-М05-1-15/РКФ-М05-2-15 применяются для контроля 3-фазного U в 3-проводных сетях (там, где не предусмотрено «нейтрали»).

С помощью устройства можно контролировать обрыв, правильность чередования и факт «слипания» фаз. Порог срабатывания по напряжению находится в диапазоне от 105 до 130% от номинального U.

Нижний порог U можно регулировать в диапазоне от 70 до 95%. Уставку по времени также удается менять от 0,1 до 10 с в зависимости от поставленной задачи.

Реле выпускается в пластмассовом корпусе и крепится на ДИН-рейку, имеющую ширину 35 мм. Максимальное напряжение составляет 400 В.

Описание и технические характеристики ИЭК ЕЛ-11М-15

Реле ЕЛ-11М-15 — устройство, предназначенное для применения в схемах автоматического управления. Применяется для контроля U в 3-фазных сетях без 0-го проводника. С помощью прибора можно контролировать и вовремя определять порядок чередования, факт обрыва и «слипания» разных фаз.

Датчики движения для включения света, схема и принцип работы, как подключить с выключателем в квартире, на лестнице, на улице, видео

Кроме того, ЕЛ-11М-15 реагирует на факт повышения или снижения U выше (ниже) установленного параметра.

Применяется для защиты преобразователей электроэнергии и других источников питания. Эту модель нельзя применять в схемах АВР, где имеется нейтраль.

Это связано с тем, что в случае обрыва «0-го» провода возникает перекос напряжений и возможна поломка потребителей, работающих на одной фазе.

Модель потребляет меньше 2 ВА. Отключение происходит при превышении номинального U больше, чем на 30 процентов от уставки. Отключение происходит при уменьшении U ниже отметки 0,8 U ном. При появлении асимметрии между фазами больше 30% происходит отключение.

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питанияРеле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

Схема подключения реле напряжения РН113Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

Схема подключения реле контроля напряжения «Зубр»Реле напряжения Зубр

Параметры реле контроля напряжения

Установленное и подключенное реле напряжения его необходимо отрегулировать. Чаще всего в настройке реле напряжения нет необходимости — для защиты оборудования достаточно заводских настроек. Такая регулировка может понадобиться при установке стабилизатора напряжения или возврате к стандартным параметрам.

Настойке подлежат три уставки:

  1. нижний порог срабатывания — 120-200В (стандартное значение 198 В);
  2. верхний порог срабатывания — 210-270В (стандартное значение 242 В);
  3. выдержка времени до повторного включения — 3-600 секунд (стандартное значение 3-5 секунд).

Согласно нормативным документам, определяющим, какое напряжение должно быть в сети, колебания должны быть не более чем ±10%. В сети 220В допустимым является значение 192-242В, на которое рассчитывается бОльшая часть электроприборов. Исключение составляют нагреватели, бойлеры и электроплиты, менее требовательные к параметрам сети.

Время выдержки до повторного включения рекомендуется менять в зависимости от типа подключённого оборудования:

  1. для холодильников, кондиционеров и других устройств с электродвигателями желательно увеличить этот параметр до 300 секунд;
  2. освещение можно пробовать подключить через 5-10 секунд;
  3. при установке во вводном щитке квартиры или частного дома выбирается значение 60-150 секунд.

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

  • Установка порогового срабатывания по максимальному значению – Umax.
  • Установка минимального значения, при котором происходит срабатывание устройства – Umin.
  • Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

  • Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
  • Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
  • При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

  • Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
  • Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
  • Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
  • Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
  • Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
  • Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
  • Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

  • Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
  • Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Виды и конструкции РН

Все реле максимального напряжения делят на виды:

  • однофазные;
  • трехфазные.

РН вилка-розетка (V-protector 16AN, РН-101М)

Дополнительно механизмы классифицируют по способу установки. Покупателю предложены такие варианты устройств:

  • Вилка-розетка. Прибор имеет с одной стороны вид штепсельной вилки, которую вставляют в розетку. С другой стороны имеются гнезда для подключения бытовой техники. Питание оборудования происходит как бы через переходник. Подобный тип устройства предназначен для обслуживания одной единицы техники или небольшой группы. Все параметры напряжения отображаются на табло. Мастер может самостоятельно задать их верхние и нижние значения при помощи кнопок.
  • Удлинитель. Это знакомый большинству пользователей блок с 3-6 розетками. Все подключенные к удлинителю предметы бытовой техники контролируются реле, защищены от скачков напряжения.
  • Цифровой механизм для устройства на DIN-рейку. Это более мощные аппараты, которые ставят на распределительный щиток. Таким образом электрический контактор защищает все приборы по дому. Главная особенность такого реле – очень широкий диапазон настроек и большое количество независимых друг от друга режимов. К примеру, время и задержка включения, реле для минимальных и максимальных напряжений.

О причинах нестабильности в электросетях

Не только бесконтрольное распределение экстремальных потребителей по электросети может привести к поломке оборудования. Со временем устаревает электропроводка. И особенно в домах с электроплитами и электрическим отоплением она со временем приводит к наиболее ощутимым потерям. Схема электроснабжения звезда с нулевым проводом, которая используется повсюду, завершается распределением фаз как между квартирами, так и между потребителями на производстве.

Поэтому падение напряжения от включения потребителей в одних местах неизбежно сопровождается увеличением напряжения у маломощных потребителей других фаз. Это наиболее опасная ситуация, для преодоления которой эти потребители своевременно отключаются от электросети. Иначе многие из них получат повреждение. Самые зависимые в таких ситуациях – это лампочки накаливания. Но и при понижении напряжения есть свои «лидеры». Обычно это стиральные машины. Не отстают от них и кондиционеры с холодильниками.

Пример двухступенчатой ЗМН

Для наглядности приведем схему простой двухступенчатой защиты и кратко опишем алгоритм ее работы.


Двухступенчатая ЗМН

Как видим из рисунка отключение неответственного оборудования производит реле времени Т1 (установка срабатывания 0,5 — 1,5 сек.). Его питание производится через замкнутые контакторы трех реле V1, включенных на междуфазное напряжение. При падении Uном ниже 70% от номинала, реле T1 (первая ступень) производит включение выключателя неответственного оборудования, чтобы поднять минимальное остаточное напряжение.

Вторая ступень защиты активируется промежуточным реле напряжения V2, обмотка которого рассчитана на отключение при U ≤ 0.5Uном, через промежуток времени, заданный на Т2 (как правило не более 15 секунд). Если за отведенное время не будет подключен резервный ввод (например, пуск схемы АВР электродвигателей) или не произойдет снижение напряжения, будет производиться отключение ответственного оборудования.

Монтаж

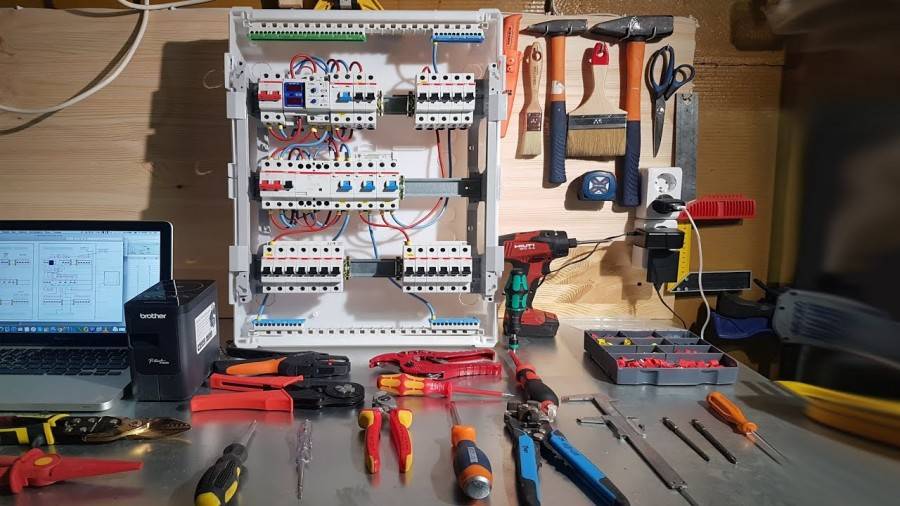

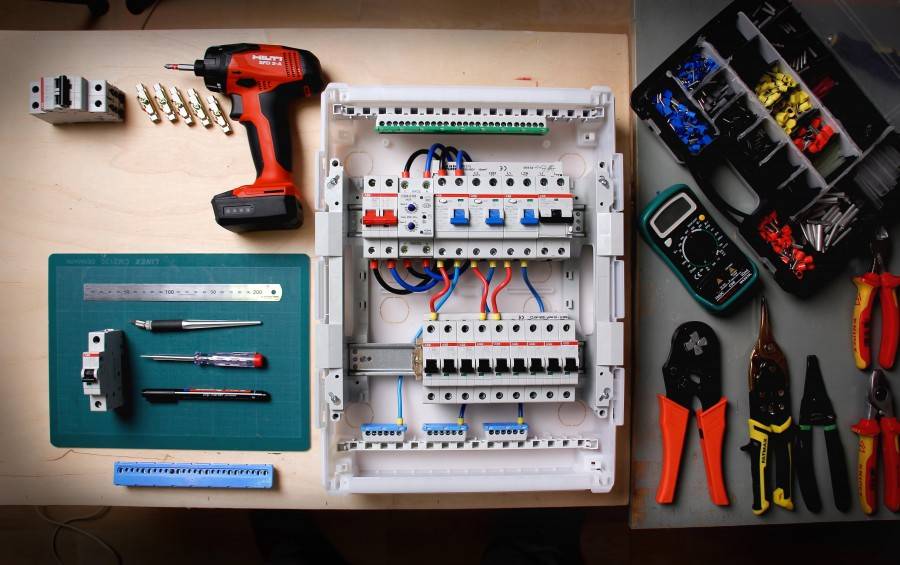

Ограничитель монтируется непосредственно в электрическом щите. Его установка не представляет особой сложности и с ней может справиться любой электрик, имеющий опыт выполнения других подобных работ.

Выпускаются различные приборы для работы в сетях с одной и тремя фазами и с разными напряжениями и контролируемыми нагрузками. Поэтому необходимо приобрести аппарат, соответствующий проекту. Для подключения ограничителя необходимо ознакомиться с прилагаемой инструкцией.

Прежде всего, необходимо подключить питание к устройству. Оборудование имеет одно или три отверстия, через которые продевается нагрузочные провода. На них контролируется мощность. В этих отверстиях расположены индукционные датчики тока. Однофазные приборы имеют одно отверстие, трехфазные аппараты имеют по три отверстия.

На панели устройства есть выводы, с которых подаются управляющие сигналы на контакторы. Схема подключения достаточно проста для выполнения его своими руками. При монтаже необходимо использовать качественные провода с требуемым сечением и следить за тем, что бы все контакты были надежно закреплены.

Некоторые устройства могут специально оснащаться дополнительными сигнальными контактами, которые необходимы для подключения различных цепей автоматики и сигнализации. Ограничители могут подключаться к персональным компьютерам с помощью интерфейсов RS-232 или RS-485 для установки параметров через персональный компьютер, а не через меню аппарата.

При эксплуатации устройства необходимо следить за частотой срабатывания защиты. Частое выключение может свидетельствовать о наличии короткого замыкания, неисправности электроприборов или сети. При появлении частых срабатываний необходимо провести техническую проверку оборудования и электрической изоляции сети.

Принцип работы реле напряжения и его устройство

Разобравшись с вопросом для чего нужно реле напряжения, попробуем понять его принцип работы. На самом деле он не сложен. Автоматика РН определяет перепад и отключает подачу, на что уходит не более нескольких миллисекунд. Это обеспечивает полноценную защиту домашней электроники. Многие несведущие люди считают, что реле напряжения и тока — это то же самое, что и устройство защитного отключения (УЗО), однако это совершенно не так. УЗО никак не защитит приборы от скачка или падения напряжения, реагируя только на токовую утечку, подачу фазы по нулевому проводу или замыкание нуля на заземление.

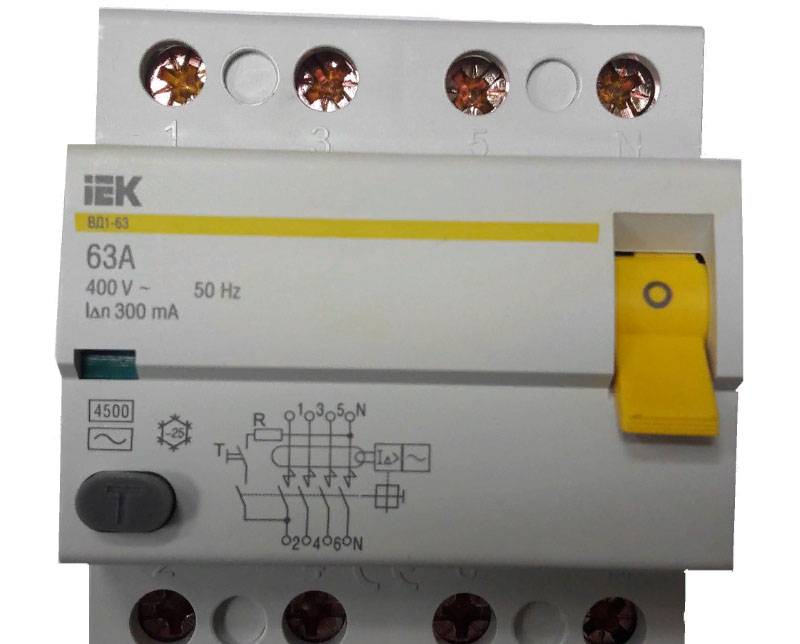

Не стоит путать УЗО и РКН – это совершенно разные защитные устройства, их функции сильно отличаются

Назначение кнопок и выводов

На передней панели стандартного реле ограничения напряжения имеется 3 контакта. Они предназначены для подключения нулевого и фазных проводников. Если смотреть слева направо, то контакты имеют следующее назначение:

  1. Общий нулевой провод. Этот контакт бывает раздвоен на 2 точки.
  2. Вход питающего напряжения. К нему подключается фаза, идущая от счетчика.
  3. Выход на квартиру. Этот провод отключится при скачке или просадке напряжения.

Выводы 2 и 3 — это нормально разомкнутые силовые контакты. Если напряжение между 1 и 2 находится в пределах нормы, то 2 и 3 замкнуты, и фаза может свободно проходить в сеть квартиры.

Задержка времени включения

Для РН свойственна задержка включения. Если вольтаж провалился ниже допустимой нормы, то устройство выключится и разорвет контакты 2 и 3. Когда напряжение снова входит в норму, реле не включается. Оно выжидает некоторое время. Например, 15 секунд. Это необходимо, чтобы избежать ложных включений РН. Регулятор для настройки этого параметра предусмотрен на передней панели устройства.

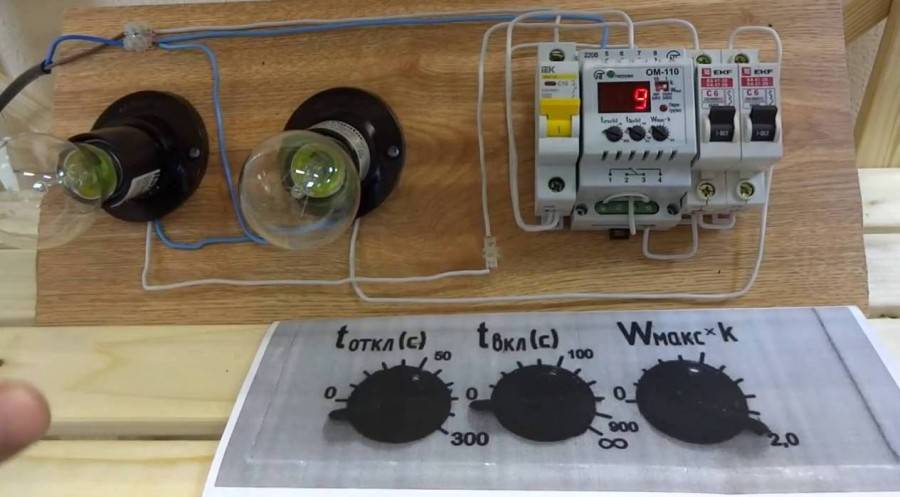

На корпусе реле имеются кнопки с дисплеем. Они позволяют настроить диапазон рабочего напряжения и время задержки срабатывания. Подробная информация о настройке прибора содержится в руководстве по эксплуатации.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
