Устанавливаем и настраиваем реле протока воды

Рекомендации по монтажу и настройке

Реле потока жидкости устанавливают для приборов, нуждающихся в постоянном управлении и соблюдении определенного рабочего режима. Зачастую им комплектуют оборудование еще на этапе производства. Однако встречаются и такие обстоятельства, когда нужен отдельный монтаж датчика.

Правила установки реле в систему

Установка предохранительного приспособления, определяющего наличие или отсутствие потока воды в системе, — разумный шаг в случаях, когда нет возможности безотлучно присутствовать в период работы насосного оборудования.

Не потребуется она только в двух случаях:

  1. Вода откачивается с большой скважины с неограниченными ресурсами насосом малой мощности.
  2. Представляется возможным самостоятельно выключать установку при снижении уровня воды ниже обозначенной нормы.

Устройство устанавливается на горизонтальных участках трубопровода. При этом нужно следить, чтобы мембрана приняла устойчивое вертикальное положение.

Приспособление монтируют к сливному трубопроводу с помощью резьбовой муфты. Обычно для этого предусмотрено специальное гнездо.

Перед тем, как приступить к непосредственному прикручиванию прибора, желательно хорошо уплотнить резьбу льном или нитью, продающейся в специализированных отделах.

Наматывать ее лучше по направлению часовой стрелки к торцу. Такой способ крепления повышает надежность фиксации.

Устанавливая заводской датчик, необходимо ориентироваться на стрелку, изображенную на корпусе. Указанное на ней направление должно совпасть с направлением течения жидкости, проходящей через устройство.

Если по трубопроводу транспортируется загрязненная вода, рекомендуется выполнить монтаж очищающих фильтров, расположив их возле датчика. Подобный ход обеспечит корректность работы изделия.

На финальной стадии монтажных работ реле сухого хода подключается к электрической сети:

  • к свободным концам двух групп контактов прикручивается жила провода;
  • к винту датчика прикрепляется заземление;
  • прибор подключается к насосу путем соединения двух устройств обычным проводом с соблюдением соответствия цветов жил.

После подключения к сети остается дело за малым – проверить работоспособность системы. О том, что приспособление готово к полноценной эксплуатации, будет говорить рост отметок давления на манометре и автоматическое отключение насоса в момент преодоления граничного значения.

Порядок самостоятельной регулировки

Для регулирования в датчике есть специальные болты. Ослабляя или затягивая их, можно уменьшить либо увеличить силу сжатия пружины.

Таким образом выставляется уровень давления, при котором будет происходить срабатывание прибора.

В большинстве случаев настройка автоматического оборудования не вызывает сложностей.

Желательно придерживаться следующего алгоритма:

  • слить жидкость из системы пока отметка давления не примет нулевое значение;
  • включить насосную установку и медленно запускать воду обратно;
  • зафиксировать показатель давления потока при отключении насоса датчиком;
  • снова начать слив и запомнить показатели, при которых насосное оборудование начнет работать;
  • открыть реле и настроить регулировочным болтом минимальный уровень сжатия большей пружины, требуемый для срабатывания устройства и запуска насоса (более сильное сжатие увеличивает степень давления, менее – снижает);
  • аналогичным способом отрегулировать силу сжатия меньшего пружинного механизма, установив границы максимального давления, при достижении которого реле, измеряющее водный проток, будет отключать насос.

Закончив все описанные манипуляции, следует убедиться в правильности выполненных регулировок. Для этого трубопровод заполняют жидкостью, а затем сливают ее, оценивая реакцию датчика во время достижения настроенных значений.

При неудовлетворительном результате проверки процедура повторяется.

Чтобы трубопровод, по которому проходит жидкость, работал исправно и стабильно, проводится регулярная ежегодная проверка датчиков протока. При необходимости настройка рабочих параметров корректируется.

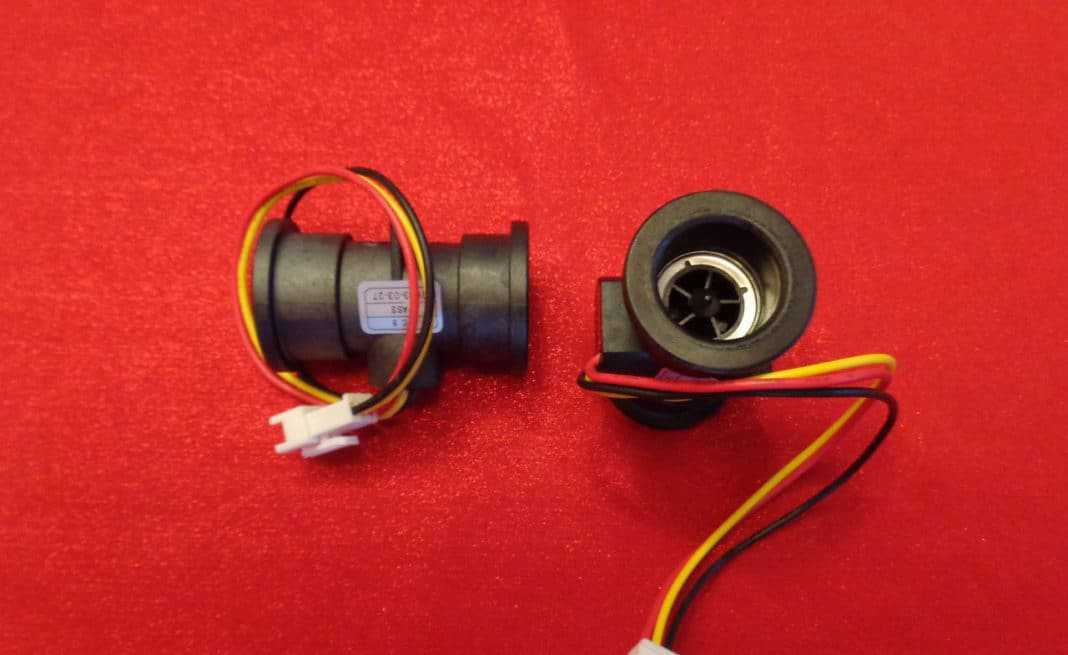

Датчики потока жидкости

Датчики потока жидкости предназначены для индикации потока жидкого вещества, определения скорости и измерения уровня расхода продукта.

Современные реле потока отличаются высокой чувствительностью и способны реагировать даже на слабый поток жидкости в трубопроводе. Разнообразие моделей позволяет применять датчики потока для работы с различными видами жидких продуктов, в том числе с агрессивными и опасными веществами. Некоторые производители предлагают взрывозащищенные варианты, безопасные для применения в опасных производствах.

Область применения датчиков потока жидкости

Реле потока жидкости применяются для решения различных задач во многих отраслях промышленности:

  • в системах водоснабжения и водоотведения для контроля подачи воды, поддержания работы насосного оборудования, организации систем отведения сточных вод, канализационных сооружений, защиты насосного оборудования и двигателей от «сухого хода»,
  • в системах отопления, охлаждения, вентиляции и кондиционирования воздуха для контроля подачи воды, хладагента, специальных жидкостей, отведения отработанных жидкостей из системы,
  • в нефтегазовой сфере для контроля потока газа, нефти, нефтепродуктов при транспортировке и хранении,
  • в металлургии, сталелитейной промышленности в системах подачи и отведения воды и другой жидкости,
  • в химической промышленности для работы с агрессивными и опасными видами жидких продуктов, системах подачи и отведения воды,
  • в сельском хозяйстве при автоматизации процессов кормления, в поилках, в системах полива и орошения, при работе с жидкими удобрениями,
  • в пищевой промышленности для контроля подачи различных видов жидких пищевых продуктов, в том числе минеральной воды, молочной и кисломолочной продукции, алкогольных напитков, пива и т.д.

Некоторые виды датчиков потока жидкости также подойдут для работы с газами, что значительно расширяет возможности применения устройств в промышленности и быту.

Виды реле потока жидких материалов и их назначение

Современные виды реле потока жидкости имеют общее основное назначение – контроль наличия или отсутствия потока рабочей жидкости в трубопроводе. Различия заключаются в принципах работы и возможностях применения датчиков.

  1. Механическое лопастное реле потока представляет собой встраиваемое в трубу устройство, снабженное специальной лопастью. При наличии потока в трубопроводе лопасть отклоняется, приводя к замыканию контактов и срабатыванию датчика. Лопастное реле практически не имеет ограничений в применении, мало подвержено износу и не нуждается в обслуживании.
  2. Тепловое реле потока контролирует наличие потока с помощью измерения уровня рассеивания тепловой энергии от встроенного нагревательного элемента. В зависимости от скорости изменения температуры нагревательного элемента регистрируется поток, а также его скорость при наличии такой функции. Термоанемометрический принцип измерения потока не подходит для некоторых опасных видов жидкостей. Для сохранения надежности регистрации необходимо поддерживать чистоту чувствительных элементов датчика. Некоторые виды устройств не подходят для работы в условиях постоянно изменяющейся скорости потока.
  3. Механический поршневой датчик потока работает на базе магнитно-поршневой системы. При наличии потока встроенный поршень с магнитом поднимается, вызывая замыкание контактов и срабатывание датчика. При отсутствии потока поршень возвращается в исходное положение. Поршневой датчик оптимально подойдет для работы в условиях высокого давления и имеет различные варианты конструкции для монтажа в наиболее удобном положении.
  4. Принцип действия ультразвуковых реле потока жидкости базируется на свойствах акустического эффекта, который возникает при передаче УЗ-импульсов через поток продукта. Наибольшее распространение в настоящее время получили приборы, использующие перемещение УЗ-колебаний движущимся потоком.
  5. Индикаторы потока – это устройства с одним или двумя окнами для визуального контроля и вращающейся лопастью или поворачивающейся створкой в качестве сигнализатора наличия и направления потока, кроме того есть трубные конструкции с устройствами очистки от веществ.  В некоторых моделях возможно  получение электрических выходных сигналов контроля (реле, расход).

Предназначение датчика протока воды

Никого не обрадует выход из строя главной «движущей силы» любой автономной системы, в которой «работает» вода. Для обеспечения эффективной, беспроблемной работы насосного оборудования используют несколько дополнительных приборов, которые выполняют контроль, предотвращают возможные сбои и выход из строя насоса.

Среди них — термодатчик, реле давления и датчик протока воды. Герой этой статьи — последний из «трио» приборов. В первую очередь, он, как и другие вспомогательные устройства, — надежная защита от поломок. Датчик протока воды имеет и другие названия — датчик сухого хода (защиты), реле потока, контроллер насоса или блок управления.

Самая нежелательная ситуация для систем автономного отопления и водоснабжения — запуск насосного оборудования в тот момент, когда вода в трубопроводе отсутствует. Такую некорректную работу называют холостой работой, или «сухим ходом». Поскольку жидкость способствует охлаждению агрегата, и служит своего рода смазкой устройству, без нее неминуема авария.

Например, даже непродолжительное время в режиме сухого хода способно привести к снижению производительности

Если на проблему не обратить внимание вовремя, то в дальнейшем хозяева столкнутся с деформацией деталей конструкции, перегревом насоса и его последующей поломкой — с заклиниванием и выходом из строя двигателя

Когда реле протока необходимо?

Такие серьезные последствия существования без воды ожидают любой агрегат, они не зависят от типа работающих приборов. Перегрев и выход из строя одинаково грозит как поверхностному, так и глубинному оборудованию. Причин сухого хода есть несколько. К «провокаторам» относится:

  • низкое давление в системе при отсутствии контролирующих устройств (реле давления);
  • нарушение целостности какого-либо участка трубопровода (всасывающего патрубка);
  • мусор, который скопился в трубе для откачивания воды;
  • уменьшение количества воды в источнике;
  • некорректный выбор мощности прибора;
  • неправильно проведенный монтаж.

Автоматический датчик протока воды предназначен для того, чтобы не допустить таких ситуаций, обезопасить насосное оборудование от недостаточного количества жидкости. Эта простая конструкция измеряет параметры потока, контролирует их, поддерживает на одном уровне. Реле протока воды имеют небольшие габариты, такую же приемлемую цену. Они отличаются простотой монтажа, но позволяют защитить оборудование от поломок, от преждевременного износа, увеличить срок его эксплуатации, а также снизить потребление электроэнергии.

Польза прибора неоспорима, а есть ли у таких реле минусы? К сожалению, недостатки легко находятся у любой конструкции. В категорию слабых мест датчиков протока воды входит ослабление пружин со временем, оно потребует покупки нового прибора. Как говорят, такие устройства вообще довольно часто ломаются, а ремонт сложных моделей может обойтись дорого.

Всегда ли датчик нужен?

Когда можно обойтись без реле протока? Есть два варианта, когда этот прибор не является обязательным. Необходимости в монтаже нет, если:

  • в системе используется маломощный насос, а скважина отличается высоким дебитом;
  • во время работы насоса мастер находится рядом с оборудованием, поэтому сможет выключить агрегат, если уровень воды вдруг опустится ниже нормы.

Во всех остальных случаях установка прибора, держащего под «неусыпным» контролем поток жидкости, обязательна.

Обзор продукции лучших производителей

Компании, ассортимент которых включает двухконтурные котлы, предлагают вниманию пользователей узкоспециализированное дополнительное оборудование, среди которого особую нишу занимают датчики протока.

Изделия концерна Электролюкс совмещаются с сериями GCB 24 X FI и GCB 24 XI, их вес составляет всего 150 г, максимальное рабочее давление – 1,5 Па. Габариты устройств компактны – 40х115х45 мм, диапазон давления не превышает 3 бар, верхняя отметка допустимой влажности среды – 70%.

Viessmann Vitopend WH1D

Датчик протока Висман устанавливается в газовый котел с левой стороны у гидроблока. Этот элемент необходим для контроля параметров и производительности потока горячей воды. Модель разработана для серий Vitopend и Vitopend 100.

Ariston GENUS CLAS B 24

Датчик Генус Аристон необходим для координирования нагрева воды газовым котлом. При протоке на электронную плату последнего поступает сигнал, в результате оборудование переходит в режим работы. В композитный пластиковый корпус заключен магнитный поплавок, он воздействует на геркон, контакты которого замыкаются (котел приступает к продуцированию горячего водоснабжения) или размыкаются (обеспечивается отопление).

Grundfos UPA 120

Устройство защищает насос от холостого хода, внедряется в системы индивидуального водоснабжения. Функционал автоматики нуждается в обеспечении устойчивого потока жидкости не менее 90-120 л/час. Класс защиты прибора – IP65, потребляемая мощность этой бюджетной модели не превышает 2,2 кВт. Границы рабочих температур держатся в положительном диапазоне – от 5 до 60°С, 8 А – показатель максимального потребляемого тока.

Повсеместно применяется в бытовых системах водоснабжения, основой для его деятельности является фактический расход воды. Датчик способен отслеживать уровень давления в водопроводе. Насос запускается только тогда, когда ежеминутный расход воды достигнет отметки 1,5 л. Степень защиты агрегата – IP65, используется рабочее напряжение в пределах 220-240 В. Потребляемая мощность держится на отметке 2,4 кВт.

Immergas 1.028570

Изначально модель была разработана для применения с котлами одноименной марки, она совместима с двухконтурным газовым оборудованием серий Victrix 26, Mini 24 3 Е, Major Eolo 24 4E. Прибор допустимо использовать с котлами турбированных и дымоходных версий. Датчик заключен в пластиковый корпус, оснащен резьбовым элементом для внедрения в систему. Дополнительная опция – возможность получения на выходе горячей воды, имеющей стабильную температуру.

Значительный сегмент датчиков протока воды для котла поставляется в комплекте с отопительным оборудованием, поэтому потребность в их монтаже возникает лишь в случае поломки, кода приходится задумываться о соразмерной замене. Редкий случай, когда запланирована отдельная установка прибора – нужда в увеличении напора подаваемой в систему жидкости. Подобная ситуация имеет место, если центральное водоснабжение характеризуется низким давлением, едва дотягивающим до потребностей котла. Чтобы газовый прибор был способен обеспечить должное качество горячего водоснабжения, он должен иметь дело с хорошим напором.

Для решения этой проблемы монтируют дополнительный циркуляционный насос и оснащают его датчиком протока воды (внедрение компонентов в систему должно производиться именно в этом порядке). С началом поступления воды прибор активизирует работу насоса, что приводит к увеличению давления.

Самодельные модели изготавливают из камеры, которая будет использоваться вместе с тремя установленными горизонтально пластинами

Важно, чтобы последние не контактировали между собой и не касались колбы

Для простейших модификаций достаточно внедрения одного поплавка. Штуцер следует монтировать в тандеме с двумя переходниками, максимально допустимое давление клапана – 5 Па.

Эффективная работа насосного оборудования – это залог бесперебойной подачи воды и функционирования системы отопления в частном доме. Если вы хотите изо дня в день пользоваться благами цивилизации, то должны приложить все усилия, чтобы правильно наладить .

Решение указанной проблемы включает широкий спектр работ, главная из них – монтаж дополнительной оснастки, которая поможет четко контролировать возможные сбои в системе и предотвратит выход насоса из строя.

Наиболее востребованными и полезными в быту оказываются такие вспомогательные приборы, как: термодатчик, а также датчик протока воды. Именно о свойствах и эксплуатационных особенностях последнего устройства пойдет речь в этой статье.

Разновидности модельного ряда

По типу исполнения узлы классифицируются на штуцерные и релейные, также их типизируют по показателю рабочего давления.

Релейные приборы устанавливаются на насосы, не обладающие высокой мощностью. Как правило, релейные датчики служат рациональным дополнением однокамерных приборов. Специалисты предупреждают, что этот класс устройств проявляет низкую проводимость. На профильном рынке встречаются модели, характеризующиеся вертикальным размещением пластин. Верхняя граница их рабочего давления – 5 Па. В защитные системы нередко внедряются представители серии Р48, они сводят к минимуму вероятность протечек, привлекают стабильностью и надежной работой.

Датчик протока воды для котла релейный

Широкое распространение обрели штуцерные приборы, функционально дополняющие насосы. Их можно отличить по характерному горизонтальному размещению пластин, в образцах с усовершенствованной технологией можно заметить два клапана. Здесь так же максимальное давление в системе не должно превышать 5 Па, но класс защиты отличается от предыдущего варианта – Р58. Уровень проходимости узла находится в прямой зависимости от габаритов штуцера.

Если рассматривать механизм срабатывания устройства, можно воспользоваться одним из двух сценариев:

  • модель, функционирующую по принципу датчика Холла – она подает сигналы как о наличии протока воды, так и о параметрах ее подачи (то есть скорости),
  • герконовые датчики срабатывают по принципу магнита – в их корпусе предусматривается магнитный поплавок, он соразмерно возрастанию давления жидкости перемещается по внутренней полости, тем самым оказывая влияние на местоположение геркона.

Приборы низкого давления рациональны для установки на насосы, мощность которых не превышает 4 кВт. Параметры камеры оказывают непосредственное влияние на степень проходимости устройства. Профильный рынок заполнен двух поплавковыми моделями датчиков на насосы. Богатый ассортиментный ряд и лояльная стоимость способствуют их повсеместному использованию.

В конструкции устройств высокого давления предусмотрен единственный штуцер удлиненной формы, в нем пластины размещаются в горизонтальном направлении. Рекомендуется использовать подобные образцы в тандеме с центробежными насосами. Здесь предусмотрен класс защиты Р70, максимальная отметка давления находится на уровне 6 Па.

Назначение и устройство

Реле регулятор давления воды для насоса — внешний вид

Для поддержания постоянного давления в водопроводе частного дома необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства подключены к насосу через трубопровод — реле давления расположено посередине между насосом, аккумулятором. Чаще всего он находится в непосредственной близости от этого резервуара, но некоторые модели могут быть установлены на корпусе насоса (даже погружного). Давайте разберемся, для чего предназначены эти устройства, как работает система.

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

  • именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
  • обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
  • создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

  • нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
  • большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
  • высокий напор любит не вся сантехника, повышается риск протечек;
  • слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

  • исходя из количества точек водоразбора:
    • 1–2 — объем от 20 до 50 л;
    • 3–4 — 80…100 л;
    • 4–5 — 150…200 л;
  • исходя из мощности наоса:
    • 0.5 кВт — 24 л;
    • 1 кВт — 50 л;
    • 1.5 кВт — 100 л.

Диагностика системы

Сбой в работе насоса — еще не повод для поспешного вывода о неисправном реле давления, и не надо спешить пытаться сразу провести ремонт или регулировать его.

Если нормально работающий насос внезапно засбоил, то необходимо предварительно принять простые меры:

Внимательно осмотреть на герметичность систему водоснабжения.
Провести ревизию и, при необходимости, почистить фильтры.
Обратить внимание на давление в гидроаккумуляторе станции.

Поводами для периодических отключений, а в последующем и полной его остановки могут быть:

  • Воздушная пробка в заборной магистрали и нагнетательном отделе насоса.
  • Обмельчание источника.
  • Поломка либо засорение обратного клапана насоса.
  • Неисправность мембраны гидроаккумулятора.
  • Снижение давления в гидроаккумуляторе.

О завоздушивании системы водоснабжения можно понять по пузырькам и прерыванию водяного потока.Для решения проблемы часто бывает достаточно проверить герметичность соединений и заменить изношенный сальник.

В остальных случаях, требуется чистка фильтров, обслуживание или замена вышедшего из строя оборудования.

Правила проведения монтажа системы против потопа

Защитный контур представляет собой конструктор, элементы которого соединяются между собой специальными разъемами. Простота сборки обеспечивает быстрый монтаж и интеграцию с системами «Умный дом». Перед установкой составляют схему расположения отдельных частей и проверяют соответствие длины проводов тому расстоянию, которое потребуется для подключения измерителей и кранов к контроллеру.

Порядок проведения работ включает в себя:

  • разметку точек монтажа;
  • прокладку проводов;
  • врезку кранов;
  • установку определителей протечки;
  • монтаж управляющего модуля;
  • подключение и проверку системы.


Внешний вид, установленного защитного контура системы.

Врезка шарового крана

Самым трудоемким этапом считается крепление шарового крана, что объясняется необходимостью его использования на разных типах труб. Водопровод перерезают в непосредственной близости от предварительно перекрытого вентиля воды. Затем снимают счетчик и закрепляют отсекающий клапан на кране, после чего возвращают в первоначальное положение счетчик воды и участки трубопровода.

Металлопластиковые элементы прижимают контргайкой, полипропиленовые конструкции соединяют пайкой или с помощью разъемных муфт. Для подключения шаровых кранов к распределителю блока питания используют выделенную силовую линию.

Установка датчиков протечки воды

Датчики располагают в местах возможной протечки, при этом особое внимание необходимо уделить переходу между коробом, где помещаются трубы. Это необходимо для того, чтобы при аварии вода попала на датчик, а не продолжала течь мимо него

Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия. В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования.


Схемы подключения датчика протечки воды.

При внутреннем расположении устройства его контакты размещают на 3-4 мм выше уровня покрытия, что позволяет исключить срабатывание при случайном разбрызгивании воды или уборке. Соединяющий провод укладывают в гофрированную трубу, непроницаемую для воды. Производители гарантируют эффективность работы системы даже в том случае, когда определитель удален от управляющего модуля на 100 м.

Беспроводные аппараты монтируются на любой поверхности благодаря системе крепежа.

Правила монтажа контроллера

Аппарат размещают в нише или на стене рядом с электропроводкой и запорными вентилями. Блоком питания контроллера служит силовой шкаф, поэтому к устройству подводят фазу и ноль. Провода соединяют с помощью специальных клеммных разъемов, которые для удобства монтажа нумеруют и подписывают. Затем подключают определители протечки воды и приступают к диагностике.

Проверка работы системы

При включении модуля управления на его панели зажигается зеленый индикатор, свидетельствующий о готовности к работе. Если в этот момент намочить пластину датчика водой, свет лампочки изменится на красный, включится подача звукового импульса и отсекающие клапаны заблокируют пуск воды. Для разблокирования определитель протирают сухой тряпкой и перезагружают устройство. После проверки состояния контроллер будет готов к работе.

Как выбрать?

Выбор датчика уровня воды в резервуаре зависит от многих факторов, основные из них:

  • Состав жидкости. В зависимости от содержания в воде посторонних примесей может меняться плотность и электропроводность раствора, что с большой вероятностью отразится на показаниях.
  • Объем резервуара и материал, из которого он изготовлен.
  • Функциональное назначение емкости для накопления жидкости.
  • Необходимость контролировать минимальный и максимальный уровень, или требуется мониторинг текущего состояния.
  • Допустимость интеграции в систему автоматизированного управления.
  • Коммутационные возможности устройства.

Это далеко не полный список для выбора измерительных приборов данного типа. Естественно, что для бытового назначения можно существенно сократить критерии отбора, ограничив их объемом резервуара, типом срабатывания и схемой управления. Существенное сокращение требований делает возможным самостоятельное изготовление подобного устройства.

Устройство

Все компоненты прессостата для компрессора собраны в компактном узле, прикрытым пластиковым или металлическим корпусом. В состав изделия входит:

  • Входной и выходной патрубки.
  • Чувствительный элемент- пружина и мембрана.
  • Шток. Соединен с мембраной и размещен внутри витков пружины.
  • Контактная группа.
  • Регулировочные винты.
  • Разгрузочный и предохранительный клапан.
  • Механический выключатель.

Упругость пружины, а, следовательно, и чувствительность датчика, зависит от температуры окружающего воздуха, большинство устройств предназначены для работы в диапазоне температур от -5 до +70 °С.

Узел разгрузки предназначен для выпуска воздуха из цилиндров компрессора после его остановки. Благодаря этому:

  • облегчается его последующий запуск;
  • снижается износ деталей поршневой группы;
  • продлевается срок службы всего агрегата.

При срабатывании клапана разгрузки в тишине, наступившей после остановки компрессора, отчетливо слышен резкий характерный звук.

Механический выключатель служит для первичного запуска и окончательной остановки компрессора. У него две позиции: «Включено» и «Выключено». «Включено» активирует системы автоматической работы. Он передает прессостату дальнейшее управление компрессором. Положение «Отключено» предотвращает самопроизвольный пуск мотора при падении напора в ресивере ниже установленного значения.

Дополнительной защитой электродвигателя компрессора может служить тепловое реле. Его включают в блок автоматики, оно отключает обмотки мотора от питающего напряжения в случае возрастания силы тока, свидетельствующего о перегрузке двигателя.

Настройка воздушного компрессора сводится к установке рабочего давления регулировочным винтом. На регуляторе давления нанесены значения. Более точно давление можно контролировать по манометру.

Выводы и полезное видео по теме

Строение, составляющие и принципы работы:

Процесс подключения устройства по этапам:

Подробнее о том, как отрегулировать уровень срабатывания в реле:

Реле, контролирующее поток воды в трубопроводе, значительно повысит удобство применения насосов и надолго продлит срок их эксплуатации. Пренебрегать установкой предохранительного устройства крайне нежелательно, так как оно не только автоматизирует работу оборудования, но и по максимуму защищает его от возможных неполадок, случающихся из-за холостого хода.

А может вы успешно справились с установкой и настройкой прибора и хотите дать полезные рекомендации другим новичкам? Пишите свои комментарии в блоке ниже, добавляйте фото процесса монтажа или настройки – ваш опыт будет полезен многим домашним мастерам.

Реле протока воды – это специальный прибор, устанавливаемый для защиты водопроводных насосов. Защитное устройство при исчезновением воды в системе, срабатывает и отключает аппаратуру водоснабжения. Также прибор сможет автоматически выключить насос, когда давление в системе превысит установленный предел, и снова запустить его после стабилизации напора в сети.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
