Реле времени: принцип работы, схема подключения и рекомендации по настройке

Настройка и программирование

В инструкции по эксплуатации режимы работы отображены в виде следующей таблицы:

Особенности работы прибора и детальная инструкция по его программированию также изложены в руководстве. Поэтому есть смысл только визуально пояснить некоторые действия.

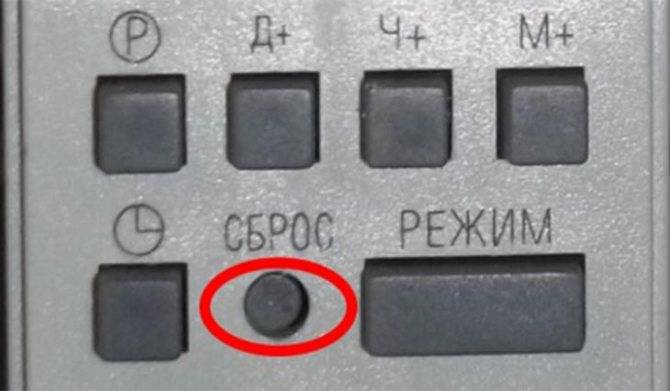

1. Нажать круглую кнопку ниже надписи «СБРОС».

2. В течение около 8 с осуществляется опрос состояния составных частей устройства, на дисплее отображаются все допустимые символы и включается обратный отсчет.

3. Установить 12-часовой или 24-часовой режим работы путем нажатия кнопки «Часы» и удержания ее около 5 с. На дисплее отобразится «AM» или «РМ, то есть половина дня или полный день.

4. Удерживая кнопку «Часы», установить текущую дату и время посредством нажатия кнопок. «Д+», «Ч+» и «М+». После отпускания кнопки «Часы», кнопкой «Д+» выбрать текущий день недели. На дисплее — «МО», «TU», «WE», «ТН», «FR», «SA», «SU».

5. Установить первый цикл включения устройства, предварительно нажав кнопку «Р», установить дату и время, как в предыдущем пункте.

  • 6. Для запоминания выставленных значений повторно нажать кнопку «Р».
  • 7. Программирование других циклов включения/выключения осуществляется аналогично. Всего имеется 16 циклов программирования.
  • 8. Клавишей «РЕЖИМ» выбрать один из 4-х режимов включения или отключения нагрузки.

Особенности монтажа

Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».

Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так: Или так с РТТ:

Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.

Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).

Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).

То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.

Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.

Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.

Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:

Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!

Будет интересно прочитать:

Реле времени 220в

Большинство электронных схем работают на малом напряжении с гальванической развязкой от сети, но при этом могут коммутировать значительные нагрузки.

Временная задержка может производиться от реле времени 220В. Всем известны электромеханические устройства с задержкой выключения старых стиральных машин. Достаточно было повернуть ручку таймера, и устройство включало двигатель на заданное время.

На смену электромеханическим таймерам пришли электронные устройства, которые также применяются для временного освещения в туалете, на лестничной площадке, в фотоувеличителе и т. п. При этом часто используются бесконтактные переключатели на тиристорах, где схема работает от сети 220 В.

Питание производится через диодный мост с допустимым током 1 А и более. Когда контакт выключателя S1 замыкается, в процессе зарядки конденсатора С1 открывается тиристор VS1 и загорается лампа L1. Она служит нагрузкой. После полной зарядки тиристор закроется. Это будет видно по отключению лампы.

Время горения лампы составляет несколько секунд. Его можно менять, установив конденсатор С1 с другим номиналом или подключив к диоду D5 переменный резистор на 1 кОм.

Советы по монтажу и настройке

Перед тем как производить монтаж, заранее определитесь в какой сети вы будете работать (например, трехфазной или однофазной).
Немаловажно также точно знать, какая нагрузка будет требовать включения или отключения.
Уже после того, как вы будете точно знать, чего вы хотите, смело идите в магазин и покупайте соответствующий прибор.
Перед тем как вы установите прибор и обесточите освещение, проверьте правильно ли работает устройство: подключите к нему шнур с вилкой и выставьте минимальное время для срабатывания. Напряжение на контактах выхода проверьте тестером.
При установке к DIN-рейке плотно затягивайте болты, чтобы исключить нагревание прибора, его поломку или даже возникновение пожара.
Помните, что максимальная влажность, при которой прибор способен работать исправно — не более 80%, и температура от 10-50 градусов.

Настройка

  • Настройка таймера в приборе зависит от того, какой тип устройства перед нами. Если мы имеем дело с механическим реле, то его настройка состоит просто в переключении положений согласно надписи.
  • В электронном же, есть меню, через которое и осуществляются все настройки. Как правило ее начинают с установки дня недели и текущего времени, и затем уже программируют само устройство.
  • Если это электромеханическое реле, то настраивают его с помощью специальных измерительных приборов — потенциометров.

Схема подключения

Как правило, подключение реле исключает использование сложных схем. Главное, как было сказано, знать какая нагрузка будет требоваться.

Рассмотрим самую простую схему:

  1. Строго вертикально и достаточно плотно закрепите устройство на стене.
  2. Снимите крышку и заземлите реле.
  3. Подключите электрическую сеть к контактам (см. рисунок)
  4. Контакты 1 и 2 — предназначены для подачи напряжения в 220 Вольт.
  5. Обозначение 4 — используется для подачи фазы от электрического щита и способна коммутироваться с 3 и 5.
  6. 4 и 5 — нормально открытые, тогда как 3 и 4 — нормально замкнутые.

Схемы подключения

Импульсное реле очень часто используется с подключением нескольких выключателей с пружинным возвратом кнопки. Подключаться они должны параллельно друг к другу по всем требованиям.

Для организации схемы управления освещением следует подключить силовой провод к бистабильному реле. А выключатели между собой соединяются посредством проводка. Благодаря этому в дальнейшем есть возможность обесточить всю сеть, используя всего один выключатель.

Данный вариант популярен, так как упрощается монтаж. При этом надо рассчитывать характеристики точно: к примеру, поддержку светодиодной подсветки кнопок, чтобы сеть полноценно функционировала.

Чтобы было удобнее, можно проверять маркировку. Производители используют такие обозначения, как:

  • А1-А2 – контакты катушки;
  • 1-2 (или другие цифры) – количество контактов, замыкающихся или размыкающихся при работе бистабильного реле;
  • ON-OFF – маркировка контактов, которые переводят реле в состояние выключения или включения (используется при монтаже центрального управления).

Отключение катушки реле

При отключении катушки реле можно также достичь замедленного спадания магнитного потока в магнитопроводе (рис. 2 б). Для этого применяются различ­ные демпферы. Демпфером называется толстая гильза, выполнен­ная из меди или алюминия, которая насаживается на общий сердеч­ник со втягивающей катушкой. Эта гильза создает вторичный контур. При исчезновении основного магнитного потока при раз­мыкании РП в гильзе индуктируется ток, который по правилу Ленца стремится поддержать основной поток. Чем больше масса демпфера, тем больше выдержка времени реле. Роль демпфера одно­временно выполняет также и алюминиевое основание реле. Раз­личные диапазоны выдержки реле (0,3—5,5 сек) достигаются за счет применения дополнительных съемных демпферов.

Следует иметь в виду, что реле типа РЭ-500 предназначено для постоянного тока, и в цепь управления двигателями переменного тока оно включается через выпрямители.

Это интересно: Принцип работы термопары (видео)

Самостоятельное изготовление

При желании можно сделать таймер включения и выключения электроприборов своими руками. Перед тем как приступить к исполнению, нужно определиться с задачами, найти схему устройства и требуемые радиодетали. Схемы существуют разной степени сложности.

Схема реле на транзисторе

Простая схема реле задержки выключения 12 В собирается на одном транзисторе, и не содержит дефицитных деталей. Эта очень простая к повторению схема. После сборки не требует настройки. Такое устройство будет работать не хуже приобретённого в магазине.

В качестве VT1 используется любой транзистор n-p-n проводимости. При подаче питания конденсатор заряжаться. При достижении на нём пороговой величины напряжения, транзистор открывается и срабатывает реле K1. Изменяя значение С1 и R2, регулируется время включения. Задержка включения в таком исполнении достигает 10 секунд. Для того чтобы при снятии питания реле оставалось замкнутым некоторое время, параллельно питанию схемы устанавливается конденсатор большой ёмкости.

Управление задержкой на микросхеме

Простая схема управления светом, вентилятором, или другой нагрузкой может быть собрана на NE555. Специализированная микросхема NE555 есть не что иное, как таймер. Выходной ток устройства 200 мА, ток потребления 203 мА. Погрешность таймера не превышает один процент и не зависит от изменения сигнала в сети 220 вольт.

Схема работает от источника постоянного напряжения. Уровень сигнала питания схемы выбирается в диапазоне от 9 до 14 Вольт. Цепочка, состоящая из резисторов R2, R4 и конденсатора C1 задаёт время задержки. Рассчитать это время можно воспользовавшись формулой t = 1.1*R2*R4*C1. После нажатия кнопки SB1 происходит замыкание контактов K1.1. Через время t они разомкнутся. Для того чтобы таймер начинал отсчёт времени не от момента нажатия на кнопку, а в момент отпускания, понадобится использовать кнопку с нормально замкнутыми контактами.

Время подстройки легко регулировать с помощью переменного резистора R2. Такую схему удобно собрать на плате, выполненной из текстолита или гетинакса. После правильной сборки и при исправных радиодеталях схема работает сразу.

Переделка электрической схемы, замена реле времени «Звезда-Треугольник»

Предлагаю ещё раз вернуться к теории. Точнее, к принципиальным схемам. Как я говорил, схема «Звезда-Треугольник» имеет две отдельные части – силовую и релейную.

Как это было, силовая часть:

Силовая часть, которой управляет реле Звезда-Треугольник

Тут всё стандартно и понятно, переделок никаких не было. Теперь смотрим на схему управления:

Схема управления двигателем на реле Siemens

Некоторое пояснения. Когда контроллер после всех проверок принимает решение о запуске двигателя, на проводе 23 появляется напряжение 230 В, которое поступает на реле времени «Звезда-Треугольник» RT. Дальше нас ждёт разочарование в итальянских инженерах. Оба реле, согласно их схеме, включатся через время задержки, что не соответствует нужному алгоритму! На наших сайтах тоже сплошь путаница – НО, НЗ, задержки включения, задержки выключения…

Попробую распутать. Не смотря на то, что без питания контакты всех внутренних реле разомкнуты, внутреннее реле «Звезды» в момент подачи питания замыкается, и имеет задержку выключения. А внутреннее реле «Треугольника» имеет задержку включения. Вот как это правильно показали педантичные немцы на схеме в мануале на Siemens:

Схема реле времени управлением двигателя “Звезда-треугольник”. Правильная

То есть, при подаче питания контакт Y включается мгновенно, а выключается (деактивируется) – через время. Контакт Δ включается через время.

А на итальянской схеме показано, что оба реле – с задержкой включения, что, конечно же, не правильно.

Конечная схема на реле PCG-417 (которая работает без проблем после описанных событий) имеет вид, показанный ниже:

Схема цепи управления на основе реле управления двигателем “Звезда-Треугольник” F&F PCG-417

Теперь можно продолжить описание. После подачи питания включаются контакты 7-9, включается контактор CVS («Звезда»), и его контакты, в свою очередь, включают общий контактор CV, который становится на самоподхват. Через установленное время разгона контакты 7-9 размыкаются, а контакты 10-12 через паузу замыкаются, включая CVT (контактор «Треугольника»).

Основные виды и технические характеристики электромагнитных реле

Различают следующие типы:

  1. Реле тока – по своему принципу действия практически не отличается от реле напряжения. Принципиальная разница заключается лишь в конструкции электромагнитной катушки. Для реле тока катушка наматывается проводом большого сечения, и содержит небольшое количество витков, ввиду чего имеет минимальное сопротивление. Реле тока может быть подключено через трансформатор либо напрямую к контактной сети. В любом случае оно корректно контролирует силу тока в управляемой сети, на основании чего осуществляются все процессы коммутации.
  2. Реле времени (таймеры) – обеспечивает задержку времени в сетях управления, необходимую в некоторых случаях для включения устройств в соответствии с определенным алгоритмом. Такие реле имеют расширенный диапазон настроек, необходимый для обеспечения высокой точности их работы. К любому таймеру времени предъявляются отдельные требования. Например, низкое потребление электрической энергии, небольшие габариты, высокая точность работы, наличие мощных контактов и т. д. Стоит отметить, что для реле времени, которые включают в конструкцию электропривода, дополнительные повышенные требования не предъявляются. Главное, чтобы они имели прочную конструкцию и обладали повышенной надежностью, поскольку им приходится постоянно функционировать в условиях повышенных нагрузок.

Любой из типов электромагнитных реле имеет свои определенные параметры

Во время выбора необходимых элементов стоит уделить внимание составу и свойствам контактных пар, определиться с особенностью питания. Далее следует изучить их основные характеристики:

  • Напряжение либо ток сработки – минимальная величина силы тока либо напряжения, при которой осуществляется переключение контактных пар электромагнитного реле.
  • Напряжение либо ток отпускания – максимальная величина, управляющая ходом якоря.
  • Чувствительность – минимальная величина мощности, необходимая для сработки реле.
  • Сопротивление обмотки.
  • Рабочее напряжение и сила тока – величины этих параметров, необходимые для оптимальной работы электромагнитного реле.
  • Время сработки – период времени от начала подачи питания на контакты реле до его включения в работу.
  • Время отпускания – период, во время которого якорь электромагнитного реле займет свое изначальное положение.
  • Частота коммутации – количество раз сработки электромагнитного реле за отведенный временной интервал.

Контактные и бесконтактные

В соответствии с конструкционными особенностями исполнительных элементов, все электромагнитные реле делятся на два типа:

  1. Контактные – имеют группу электрических контактов, которые обеспечивают работу элемента в электрической сети. Коммутация осуществляется за счет их замыкания либо размыкания. Являются универсальными реле, используются практически во всех типах автоматизированных электрических сетей.
  2. Бесконтактные – их главная особенность в отсутствии исполнительных контактных элементов. Процесс коммутации осуществляется за счет регулировки параметров напряжения, сопротивления, ёмкости и индуктивности.

По сфере применения

Классификация электромагнитных реле согласно области их использования:

  • цепи управления;
  • сигнализация;
  • автоматические системы противоаварийной защиты (ПАЗ, ESD).

По мощности управляющего сигнала

Все типы электромагнитных реле имеют определенный порог чувствительности, в связи с этим они делятся на три группы:

  1. маломощные (менее 1 Вт);
  2. среднемощные (до 9 Вт);
  3. высокомощные (более 10 Вт).

По быстродействию управления

Любое электромагнитное реле отличается быстродействием управляющего сигнала, в связи с чем они делятся на:

  • регулируемые;
  • замедленные;
  • быстродействующие;
  • безынерционные.

По типу управляющего напряжения

Реле разделяют на следующие категории:

  1. постоянного тока (DC);
  2. переменного тока (AC).

На фото ниже видно, что на катушке указано рабочее напряжение 24 VDC, то есть 24 В постоянного тока.

Виды промежуточных устройств

На заре развития электротехники производились «примитивные» электромагнитные реле. Затем люди поняли, что если поместить контакты в вакуум, то устройство прослужит дольше. Так появилось герконовое реле. Далее прогресс пришел к тому, что если исключить из устройства подвижные части, то срок работы увеличится еще сильнее. В результате миру явились твердотельные реле.

Реле твердотельное SSR-10DA

Это лишь малая часть разновидностей этих приборов. Реле существует сотни видов, каждый из которых создан под определенные цели.

Как включить реле

В классическом электромагнитном устройстве есть пара контактов. Они подвижны. Если на них подается ток, то электромагнит прижимает контакты друг к другу и управляемая цепь замыкается. Такие релейные приборы включаются, если подать на них управляющее напряжение. Обычно именно они и выполняют функцию промежуточных.

Существуют и герконовые реле (геркон, герметичный). Конструкция представляет 2 контакта, помещенных в герметично запаянную стеклянную колбу. Они включаются, если попадают под действие магнитного поля. Проверка такого прибора производится с помощью постоянного магнита. Его необходимо поднести на расстояние 5-15 мм.

Виды реле устройств:

  1. Твердотельные реле успешно применяются в роли промежуточных. Для включения на прибор необходимо подать управляющее напряжение. В отличие от электромагнитных, в твердотельных устройствах нет подвижных частей.
  2. Тепловые реле встречаются в чайниках, утюгах, термопотах и автоматических выключателях (тепловой расцепитель). Тепловые устройства замыкают контакты при определенной температуре.
  3. Реле времени. Для включения необходимо, чтобы прошел определенный промежуток времени. Устройство предназначено для отложенного запуска электрических агрегатов. Классический пример — «крутилка» в советских стиральных машинах. Заводится механизм, и реле отсчитывает время до выключения двигателя. При этом слышен характерный треск.

Существуют другие устройства, срабатывающие на иные типы внешнего воздействия. Они выступают чем-то вроде органов чувств в мире электроники. Такие приборы реагируют на:

  • изменение давления (высоты над уровнем моря);
  • снижение (увеличение) температуры, влажности;
  • появление магнитного поля;
  • изменение положения в пространстве;
  • наличие света, звука, вибрации.

Конструктивные особенности и крепеж

Приборы старой модификации крепились в электрический щит болтами. Крепеж неудобный. Болты постоянно вываливаются из рук. Монтаж реле тратит много времени. Современные модульные устройства производятся с крепежом на дин рейку. Они часто выпускаются с колодкой. При выходе прибора из строя не нужно отключать провода. Достаточно вытащить его из колодки и заменить новым.

Дополнительная информация. Колодка выполняет те же задачи, что и розетка. В нее вставляется устройство. Колодка имеет нужное число контактов. При необходимости достаточно заменить только само релейное устройство. Колодка остается на месте. Такое техническое решение экономит время на ремонт и обслуживание электрических щитов.

Существуют особенности и в типах корпусов. Они бывают полностью герметичными или открытыми. У некоторых моделей корпус выполнен из прозрачного оргстекла, что позволяет визуально оценить работоспособность. Другие закрыты в прочный металлический, пластиковый или карболитовый кожух, что защищает от воздействия внешних факторов.

Время переключения контактов

В большинстве случаев выдержка времени не учитывается. Но если прибор используется в системах релейной защиты, без этого параметра не обойтись.

Временем срабатывания называется интервал между подачей на управляющую катушку напряжения и полным замыканием управляемых контактов. Для небольших маломощных промежуточных устройств этот параметр исчисляется десятками или сотнями миллисекунд.

Для полного выключения (размыкания управляемых контактов) требуется некоторое время. То есть управляющее напряжение с катушки снято, но контакты остаются в замкнутом состоянии. Процесс выключения так же занимает десятки или сотни миллисекунд.

Особенности работы и устройство реле

В настоящее время на рынке представлен достаточно широкий ассортимент промежуточных реле. Есть возможность подобрать промежуточное реле как по ценовой категории, так и по свойству решаемых задач. Самые распространённые производства фирм:

  • Finder;
  • Phoenix;
  • АВВ;
  • Schneider electric.

Из отечественных укажем реле типа РПЛ, РПУ-2М, РП, РЭП, к примеру. В упрощенном виде промежуточное реле представляет собой электромагнитную катушку с сердечником, подключаемую либо на постоянный либо на переменный ток (это основные виды промежуточных реле), при появлении напряжения на которой, возникает электромагнитная сила притягивающая якорь, который, в свою очередь, замыкает подвижные контакты (обычно закреплённые на нём) с неподвижными, закреплёнными на корпусе. Тем самым замыкая или размыкая группы контактов. А уже эти контакты играют свою роль в цепях управления, то есть включают цепи сигнализации или защиты, размыкают (замыкают) цепь питания катушки магнитного пускателя электродвигателя. Одно промежуточное реле может иметь несколько групп замыкающих контактов и несколько групп размыкающих контактов.

Материал по теме: https://electroinfo.net/radiodetali/chto-takoe-impulsnoe-rele.html

Необходимость в определенных технических характеристиках данного реле возникает из задач, стоящих перед проектировщиком. Основная функция промежуточных реле – размножение контактов в цепях управления. Например, в цепи управления электродвигателем водяного насоса это реле имеет следующие функции – после нажатия кнопки «Пуск», одна пара замыкающих контактов замкнёт цепь сигнализации, показывающей оператору работу насоса, другая пара замкнёт цепь питания катушки магнитного пускателя, контактор пускателя сработает и запустит двигатель насоса. При этом пара размыкающих контактов разомкнёт цепь реверсивной работы электродвигателя, что предостережёт силовую схему от замыкания.

Будет интересно Что такое твердотельное реле?

Кроме этого, промежуточные реле могут применяться в электрических схемах для усиления управляющих сигналов. Так, например, в схеме электрической нагревательной установки вход промежуточного реле подается сигнал с прибора теплового контроля, а уже своими контактами реле коммутирует катушку магнитного пускателя, который управляет подачей напряжения на нагревательные элементы печи. Слабый сигнал с прибора теплового контроля не смог бы включить катушку пускателя. Что бы схема работала сигнал усиливают через промежуточное реле, т.е. реле срабатывает от сравнительно слабого тока, но включает электрические цепи по которым проходит значительно больший ток.

Выводы и полезное видео по теме

В видео-ролике рассматривается возможность использования модульного устройства, где присутствуют два независимых коммутирующих по времени устройства. Схема предусматривает включение двух приборов бытовой техники, настройку их работы во временных интервалах и другие функции.

Конечно же, все существующие модификации реле времени не охватить одним скромным обзором. Для рассмотрения всего ассортимента приборов потребуется написать целую книгу. Собственно, справочники по таймерам разных видов доступны, и при желании отыскать необходимые сведения можно всегда.

Есть, что дополнить, или возникли вопросы по работе, выбору, подключению и настройке реле времени? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.
