Реле времени своими руками: обзор 3-х вариантов самоделок

Идея На базе таймера NE555

Этот вариант также относится к электронным реле, в котором задержка времениустанавливается при помощи популярного таймера NE555. С его помощью вы сможетесобрать таймер, который оперирует коммутационными процессами, как на включение,так и на отключение.

Рис. 8. На базе таймера NE555

Как видите на схеме, таймер выполняет роль управляющего ключа, разрешающеговыдачу электрического сигнала либо напрямую к прибору, либо через оперирующийорган – катушку реле. Когда времязадающая цепочка из двух резисторов иконденсатора достигнет насыщения, таймер выдаст на выход реле времени управляющийсигнал, который притянет к катушке прибора сердечник и замкнет контакты. Квыходной катушке параллельно подключается светодиод, сигнализирующий осостоянии реле.

Практическая реализация этой схемы также требует определенных навыков и знаний в пайке радиодеталей и изготовлении печатных плат.

Принцип работы и области применения

В основу работу автотаймеров положен принцип замыкания и размыкания электрической сети, исходя из установленных параметров. После нажатия кнопки включается техника либо освещение и начинается обратный отсчет времени в контроллере. По истечении установленного периода срабатывает реле времени, прекращается подача тока и техника отключается.

Механизм приведения в действие приборов различный, но в любом реле после истечения установленного периода отключается рабочий механизм.

Временные реле используют:

  • в стиральных машинах;
  • в кухонных устройствах – микроволновках, духовках, печах;
  • в системах вентиляции и полива;
  • в осветительных приборах.

Активно используется таймер для контактной сварки в быту, на производстве, в некоторых школах (звонки на уроки и перемены).

Идея 2. На транзисторах

Принцип действия такого реле времени основывается на использовании полупроводниковых приборов для задачи временного промежутка. На практике могут использоваться схемы как с одним транзистором, так и с большим числом. Наиболее актуальные для самостоятельного изготовления реле времени на двух транзисторах – они характеризуются лучшей стабильностью и управляемостью.

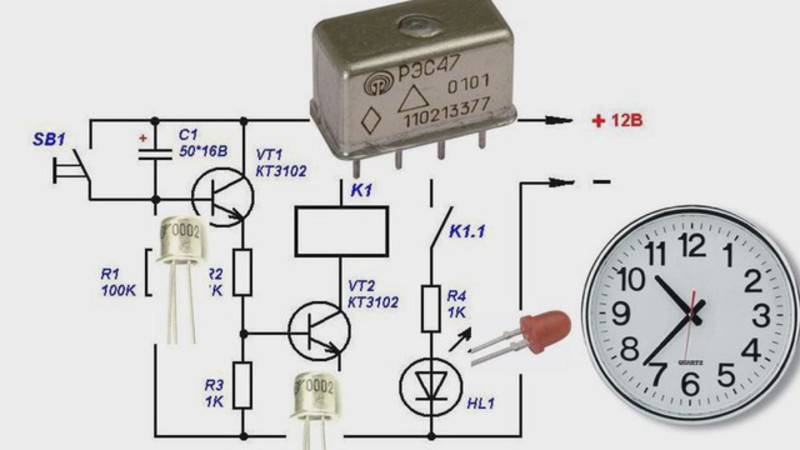

Пример такого электронного устройства приведен на рисунке ниже:

Рис. 5. На транзисторах

Для ее практической реализации вам понадобится обзавестись следующими элементами:

  • резисторами – одним на 100 кОм и тремя на 1 кОм;
  • двумя транзисторами КТ3102Б или идентичными;
  • конденсатором для создания задержки выключения/включения;
  • кнопка для запуска реле времени;
  • промежуточное реле или коммутатор;
  • светодиод для сигнализации состояния;
  • печатная плата для сборки всех деталей.

Принцип работы такого реле времени заключается в подаче напряжения 12 В на емкостной элемент C1. После чего происходит зарядка конденсатора до определенного потенциала, величины которого будет достаточно для открытия транзистора VT1.

Ток заряда для емкостного элемента определяется сопротивлением ветви C1 – R1 – чем больше сопротивление, тем меньше ток, а время накопления заряда больше. Соответственно, для повышения или уменьшения времени включения или выключения нагрузки можно использовать переменный резистор для R1.

Рис. 6. Установить переменный резистор

После разряда емкости на базу транзистора VT1 поступит сигнал открытия, и электрический ток начнет протекать через эмиттер и коллектор, резисторы R2 и R3. Эти номиналы резисторов подбираются для открытия второго транзистора VT2, работающего в режиме электронного ключа на включение основной нагрузки.

Открытый VT2 подает напряжение на обмотку реле K1, сердечник в нем притягивается и производит операции с нагрузкой. Одна из пар контактов электромагнитного реле воздействует своими контактами на цепь питания светодиода, сигнализирующего о состоянии устройства.

Кнопка SB1 в цепи позволяет обнулить заряд конденсатора – это обязательная процедура пере каждым последующим пуском, что составляет определенные трудности, которые решаются установкой микросхем.

Схема для Вольт

Таймеры на транзисторах и микросхемах работают от 5–14 В (стандартно от 12 В). Реле времени на 220 Вольт — это сборки диодные с магнитными пусктелями. Если обслуживаемая техника маломощная (например, освещение, лампы, паяльники, кипятильники, маленькие моторчики и подобное), то последний можно не устанавливать — диодный мост, тиристор трансформируют напряжение сами.

Рассмотрим таймер лампочки, основные части: диодный мост, тиристор. Подключать еще какую-либо нагрузку не рекомендуется: тиристор пропустит только положительную синусоиду переменных 220 Вольт. Для перечисленных потребителей этого хватит, но иные электроприборы могут не выдержать.

Что потребуется:

  • резисторы: 4.3 мОм (R1), 200 Ом (R2) и регулируемый 1.5 кОм (R3);
  • 4 диода с макс. током от 1 А, обратным напряжением от 400 В;
  • конденсатор 0.47 мкФ;
  • тиристор (можно аналоги) BT151;
  • обычный микропереключатель.

Принцип стандартный для таких сборок: постепенная зарядка конд. C1 (начинается после активации S1). Тиристор VS1 при этом открыт, на нагрузку L1 от сети идут 220В. После зарядки он закрывается, отсекая ток — лампа выключается. Пауза регулируется установкой значения на R3, подбором емкости C1.

Сборка имеет минус: прикосновение к любому оголенному проводку, ножке грозит сильным ударом тока, так как на элементы поступает сильный ток.

Диапазон реле времени

Человек всегда старался упростить свою жизнь, привнося в повседневную жизнь различные приспособления. С появлением техники на основе электродвигателя встал вопрос об оснащении его таймером, который бы автоматически управлял этим оборудованием.

Горит на указанное время, и вы можете заниматься другими делами. Устройство выключится само по себе через установленный период. Именно для такой автоматики понадобилось реле с функцией автоспуска.

Классический пример рассматриваемого устройства – реле в старой стиральной машине советского образца. На его корпусе имелась ручка с несколькими делениями. Я установил желаемый режим, и барабан вращается в течение 5-10 минут, пока часы внутри не дойдут до нуля.

Электромагнитное реле времени имеет небольшие размеры, потребляет мало электроэнергии, не имеет движущихся частей, которые ломаются, и долговечное

Сегодня реле времени устанавливают в различное оборудование:

  • автоматизация управления освещением.
  • вытяжные вентиляторы;
  • микроволновые печи, духовки и прочая бытовая техника;
  • системы автоматического полива;

В большинстве случаев устройство выполнено на базе микроконтроллера, который одновременно контролирует все остальные режимы работы автоматизированного оборудования. Это дешевле для производителя. Нет необходимости тратить деньги на несколько отдельных устройств, отвечающих за одно дело.

По типу выходного элемента реле времени подразделяется на три типа:

  • тиристор.
  • реле: нагрузка подключается через «сухой контакт»;
  • симистор;

Первый вариант – это максимально надежная и взрывозащищенная сеть. Устройство с выходным переключающим тиристором следует брать только в том случае, если подключенная нагрузка нечувствительна к форме питающего напряжения.

Вы также можете использовать микроконтроллер для создания собственного реле времени. Однако самоделки чаще всего создаются для простых вещей и условий труда. Дорогой программируемый контроллер в такой ситуации – пустая трата денег.

Существуют гораздо более простые и дешевые схемы на транзисторах и конденсаторах. Также есть несколько вариантов, есть много из которых можно выбрать под свои нужды.

Что такое таймеры, реле паузы, задержки

Сразу оговоримся: самодельные автотаймеры регулируют задержку от нескольких секунд до 10–15 мин. Есть схемы только для вкл. и для вкл./выкл. нагрузки, а также для активации в определенное время суток. Но их диапазон задержки и опции ограниченные, нет функции периодического самостоятельного срабатывания несколько раз и настройки промежутков между такими циклами, как у розеточных заводских приборов. Впрочем, возможностей самоделки (есть также в продаже готовые подобные простые модули) хватит для активации вентиляции гаража, освещения в кладовой и подобных не слишком требовательных операций.

Временное реле (таймер, реле паузы, задержки) — это автоматический расцепитель, срабатывающий в момент, выставленный на нем пользователем, включая/выключая (смыкая/размыкая контакты) электроприбора. Таймер чрезвычайно практичный в ситуациях, когда пользователю необходимо, чтобы устройство активировалось или деактивировалось, когда он находится в ином месте. Также такой узел выручит в обычных бытовых случаях, например, подстрахует, когда забывают выключить/включить оснащение.

Таким образом, временное реле исключит ситуации, когда оставили электроприбор включенным, забыли его выключить, соответственно, он перегорел или еще хуже, стал причиной пожара. Включив таймер, можно идти по своим делам, не беспокоясь, что надо будет возвратиться в определенное время для обслуживания оборудования. Система автоматизируется, агрегат сам отключится, когда установленный период на расцепителе истечет.

Где применяют

Многим знакомы пощелкивания в советских стиральных машинках, когда большими градуированным селекторами выставляли определенную задержку до вкл./выкл. Это яркий пример данного устройства: например, выставляли работу на 10–15 мин., барабан крутился это время, затем, когда часы внутри доходили до нуля, стиралка сама выключалась.

Временные реле всегда устанавливают производители в микроволновки, электропечи, электроводонагреватели, автополив. В то же время многие приборы его не имеют, например, освещение, вентиляция (вытяжка), тогда можно докупить таймер. В самом простом виде он выглядит как небольшой прямоугольный блок с селекторами времени и вилкой под обычную розетку («суточные» розетки-таймеры), в которую вставляется. Затем в него вставляют вилку кабеля питания обслуживаемого прибора, настраивают элементами управления на корпусе время задержки. Есть также типоразмеры для размещения путем соединения с линией (с проводами, проводкой, для распредщитков), для интегрирования внутрь приборов.

Устройство, разновидности, особенности

Преимущественно таймеры в заводских электроприборах с расцепителями основываются на микроконтроллере, часто управляющем также всеми режимами работы автоматизированного аппарата, где они установлены. Описанное объединение функций дешевле для производителя, так как не надо изготавливать отдельные микросхемы.

Мы же будем описывать самые простые схемы реле времени с задержкой, только с опцией вкл./выкл. и подбора временной паузы в небольшом диапазоне (до 15–20 мин.):

  • для низковольтного питания (5–14 В) — на транзисторах;
  • на диодах — для питания напрямую от сети 220 Вольт;
  • на микросхемах (NE555, TL431).

Есть специальные заводские модули, их можно купить на интернет площадках (Aliexpress, подобные и специализированные ресурсы), на радиорынках, в спецмагазинах. Полностью кустарные изделия создаются по аналогичным схемам, в основном для несложных задач: элементарное расцепление/сцепление контактов в определенный, задаваемый момент времени, при этом диапазон задержки небольшой от секунд до 15–20 мин.

Это интересно: Розетка для стиральной машины в ванной: принципы установки

Реле на одном транзисторе

Самый простой вариант — использовать схему реле времени всего на одном транзисторе, КТ 973 А, его импортный аналог BD 876. Данное решение также основано на заряде конденсатора до напряжения питания, через потенциометр (переменный резистор). Изюминка схемы заключается в принудительном переключении и разряде емкости через резистор R2 и возвращении исходного начального положения тумблером S1.

При подаче питания на устройство емкость С1 начинается заряжаться через резистор R1 и через R3, открывая тем самым транзистор VT1. Когда емкость зарядится до состояния отключения VT1, обесточивается реле, тем самым отключая или включая нагрузку, в зависимости от назначения схемы и используемого типа реле.

Выбранные вами элементы могут иметь незначительный разброс в номиналах, это не повлияет на работоспособность схемы. Задержка может немного отличаться и зависеть от температуры окружающей среды, а также от величины сетевого напряжения. На фото ниже предоставлен пример готовой самоделки:

Теперь вы знаете, как сделать реле времени своими руками. Надеемся, предоставленные инструкции пригодились вам и вы смогли собрать данную самоделку в домашних условиях!

Будет интересно прочитать:

  • Системы дистанционного управления освещением
  • Что такое импульсное реле
  • Как сделать светодиодную подсветку кровати

Это интересно: Обзор основных типов ламп: какие виды лампочек бывают + как выбрать лучшую

Что понадобится для изготовления?

В зависимости от выбранной модели процесс может оказаться как простым, так довольно трудоемким. Поэтому всем необходимым лучше запастись заранее, чтобы не останавливаться на половине проделанной работы.

Для сборки реле времени вам понадобится:

  • набор радиодеталей – в каждом конкретном примере самодельного реле их перечень будет отличаться, но основная номенклатура останется неизменной (резисторы, конденсаторы, транзисторы, микросхемы, промежуточные реле или переключатели, блоки питания или понижающие трансформаторы, катушки и т.д.);
  • основание для набора элементов – печатная плата, диэлектрическая поверхность или каркас, также выбираются исходя из местных условий;

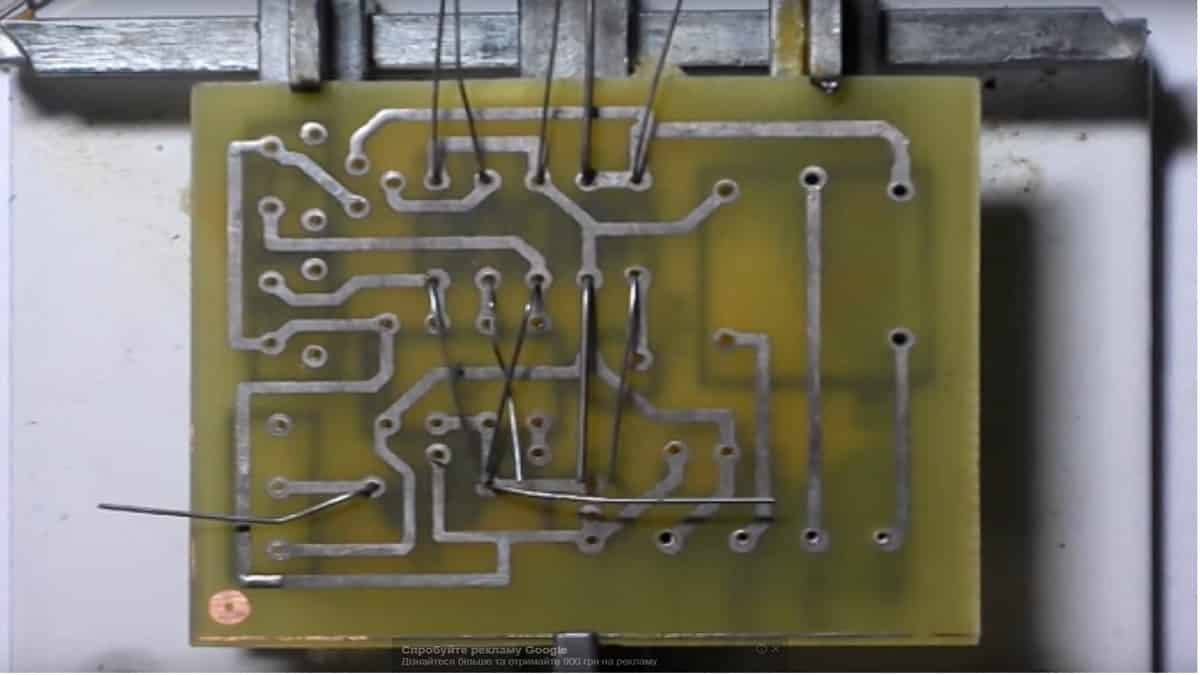

Рис. 3. Печатная плата

  • паяльник, припой и другие приспособления для соединения элементов цепи.
  • корпус – для защиты элементов реле от различных механический воздействий, попадания пыли, влаги и засорителей;
  • блок управления или программирования – если вы планируете сделать регулируемую задержку.

В некоторых ситуациях вышеперечисленные части можно позаимствовать из старых электронных приборов, если он вам подходят, в противном случае их нужно приобрести. С конкретным перечнем вы сможете определиться после того, как выберете конкретную модель, которую хотите изготовить.

Как выбрать

Основные критерии выбора продукции:

  • Упаковка должна быть без повреждений, а также чистой и сухой.
  • Обязательное наличие штрихкода (и/или QR-кода).
  • Правильность написания названия продукции и производителя.
  • Наличие паспорта и/или инструкцию.
  • Все технические характеристики содержатся на коробке или в паспорте и/или в инструкции

При выборе устройства важно обращать внимание на такие характеристики:

  • репутация производителя;
  • допустимый предел напряжения;
  • мощность;
  • уровень защиты от влаги и пыли;
  • предел срабатывания;
  • отсутствие любых повреждений на корпусе;
  • источник питания (от сети или автономный).

Пневматика и часовой тип

Схемы на основе пневматических систем — уникальные. Эти приборы содержат специальную систему замедления — демпферное устройство пневматического типа. Время выдержки «пневматики» можно настраивать путем расширения или сужения сечения трубы, откуда подается воздух. Для такой операции в конструкции предусмотрен специальный регулировочный винт.

Временная задержка здесь колеблется в районе 1–60 сек. Однако есть экземпляры, срабатывающие в два раза быстрее. В действительности существуют небольшие погрешности по указанному времени.

Устройства, именуемые часовыми реле, широко распространены в электрике. Такой тип активно используют для сооружения автоматических рубильников, которые защищают цепи напряжением 500−10000 вольт. Время срабатывания — 0,1−20 сек.

Основой часовых реле является пружина, которая взводится электромагнитным механическим приводом. Контактные группы часового механизма коммутируют после пройденного промежутка времени, заданного заранее на специальной шкале устройства.

Скорость хода прибора напрямую зависит от силы тока, проходящего в обмотке. Это помогает настроить устройство под защитные функции. Главной особенностью такой защиты является полная независимость от влияния внешних факторов.

Таймеры и реле времени

Универсальное реле времени повышенной мощности (CD4020, CD4001, IRLR2905) В некоторых случаях требуется реле времени, которое по сигналу кнопки или датчика включает нагрузку на некоторое время. Здесь описывается такое устройство. При указанных на схеме (рис.1.) номиналах деталей R3, R4, С4 выдержку времени можно плавно регулировать переменным резистором R4 в пределах …

0 148 0

Схема таймера для речевого сигнализатора (CD4060B, ISD1820)

Радиолюбителям уже давно известна микросхема ISD1820, и в литературе есть достаточно много различных звонков и сигнализаторов на их основе. Поскольку для меня, как и для многих радиолюбителей, основным источником радиодеталей сейчас является китайский Aliexpress, туда я за микросхемой …

0 79 0

Самодельные цифровые часы с индикаторами из светодиодных лент (К176ИЕ12, К176ИЕ4)

Для установки на проходных предприятий, вокзалах, в торговых центрах и в других местах массового прохода людей необходимы электронные часы с очень крупным и ярким дисплеем. Сейчас такой дисплей, при относительно доступной цене, можно сделать на основе светодиодных лент. При этом размеры индикатора …

0 88 0

Простой таймер для паяльника (К561ТЛ1, S202S02)

При разработке и ремонте аппаратуры необходимопользоваться паяльником, но не постоянно, а лишь эпизодически. в промежутках между продолжительными паузами на изучение и обдумывание ситуации. В конечном итоге, будучи поглощенным этим процессом, можно принять решение отложить эту работу на завтра …

1 156 0

Фотореле с таймером, которое включает освещение с наступлением темноты

В большинстве сумеречные выключатели представляют собой фотореле которые включают освещение с наступлением темноты, и выключают его на рассвете. Осветительная лампа в результате горит всю ночь. В некоторых случаях это и требуется но бывает так что освещение должно работать только в некоторый …

1 151 0

Таймер для периодического включения-выключения нагрузки (CD4060, CD4025A)

Схема таймера для того чтобы электроприбор работал в периодическом режиме — через определенное время включался, работал некоторое время и снова выключался. То есть, почти как холодильник, но периодичность зависит не от температуры а от установленных временных интервалов. На рисунке 1 показана …

1 1156 0

Простой таймер до 34 минуты (точность установки 1сек) или до 136 минут (точность 4 сек)

Схема таймера, позволяющего устанавливать выдержки времени до 34 минут 7 секунд с точностью до одной секунды, а выдержки до 136 минут31 секунды, — с точностью до 4 секунд. Рис. 1. Принципиальная схема таймера со звуковой сигнализацией на микросхемах CD4060B, CD4020B, К561ЛЕ5. Установка …

1 840 0

Самодельный таймер с установкой задержки от 5сек до 69ч (CD4040)

Принципиальная схема самодельного таймера на микросхемах CD4040, синхронизация выполняется от сети переменного тока, время задержки до 69 часов. Таймеры, или реле времени, давно используются в быту и на производстве, вучебном процессе, при занятии хобби. Данная тема присутствует на страницах …

1 700 0

Схема таймера для периодического отключения питания нагрузки

В ряде случаев периодический (или повторно — кратковременный) режим работы нагрузки может повысить эффективность использования оборудования, обеспечить его безопасный и долговременный режим работы. Пример устройства, работающего в таком режиме — бытовой холодильник, который периодически …

1 759 0

Схема простого таймера на одной микросхеме для видеорегистратора

Принципиальная схема самодельного таймера на одной микросхеме для управления включением видеорегистратора. Для видеозаписи происходящего на лестничной клетке жилого дома можно в дверь квартиры вмонтировать автомобильный видеорегистратор. Внешне это будет выглядеть как оптический глазок …

1 699 0

1 …

Как выполнять сборку устройства

В первую очередь, аккуратно распаиваем на плате транзисторы (не попутайте их цоколевку). После этого, подождав пару минут, приступаем к распайке реле и шунтирующего диода (с диодом надо тоже быть аккуратным и не путать его выводы). Когда это будет сделано, можно впаивать конденсатор и резисторы.

Контакты реле к1.1 не обязательно впаивать в схему (если исполнительное устройство не питается от того же источника, что и реле времени).

Приведу еще одну схемку такого устройства (этот вариант немного попроще).

Она приведена на другом рисунке. В этом варианте устройства, работает всего один транзистор средней мощности.

Схема рассчитана на питание от 24 вольт, но ее несложно пересчитать под 12 вольт.

В качестве ключа (питающего обмотку реле) применяется транзистор кт814 (хотя может быть использован и кт818). За временную выдержку в схеме отвечают элементы r1 и r2. Интервал временных задержек при таких номиналах получится 1…60 секунд.

Схема работает так:

Нажимая на кнопку, мы производим заряд емкости с1 до напряжения питания. После отпускания кнопки начинается разряд емкости по цепи r1…r4 – эмиттерный переход q1. Именно эти детали и отвечают за время его разряда.

Этот ток заставляет подняться коллекторный ток, в результате происходит сработка rl1. Контакты этой релюшки включают сигнализацию начала процесса. После окончания разрядки емкости все токи снижаются, что приводит к отпусканию релюшки и отключению исполнительного устройства.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Приборы с механической шкалой

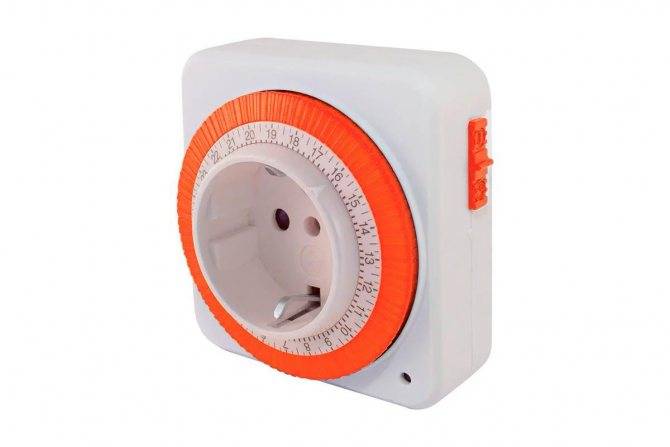

Одним из приборов, который имеет механическую шкалу, является бытовой таймер. Работает он от обычной розетки. Такой прибор позволяет управлять домашней техникой в определенном диапазоне времени. В нем установлено «розеточное» реле, которое ограничено суточным циклом срабатывания.

Для использования суточного таймера его нужно настроить:

  • Приподнять все элементы, которые располагаются по дисковой окружности.
  • Опустить все элементы, которые отвечают за настройку времени.
  • Прокручивая диск, установить его на текущий промежуток времени.

К примеру, если элементы опущены на шкале, отмеченной цифрами 9 и 14, то нагрузка активируется в 9 часов утра и будет выключена в 14:00. За сутки можно создать до 48 включений аппарата.

Для этого нужно активировать кнопку, которая находится на боковой части корпуса. Если ее запустить, таймер включится в срочном режиме, даже если он был включен.

Программирование

Для программирования интервалов времени следует при нажатой кнопке S2 или замкнутой группе LRN ( контакты 5-6) разъема SV2 подать питание на таймер. Начнётся отсчёт первого интервала времени – t1 на рис.2. После отпускания кнопки S1 или размыкания LRN последует отсчёт паузы – t2 на рис. 2. По истечении времени не меньше 1 секунды следует ещё раз нажать кнопку S1 или кратковременно замкнуть перемычку LRN, даже если не требуется работа в циклическом режиме. Таймер записывает сформированные временные интервалы во внутреннюю энергонезависимую память. При программировании длительных интервалов времени целесообразно использовать перемычку, устанавливаемую на группу LRN. Для удобства отслеживания интервалов с помощью индикатора LED1 рекомендуется задавать программу в режиме DIR.

Пример1. Допустим, необходимо при подаче питания включить нагрузку на 10 секунд, после этого выключить нагрузку. По истечении 1 минуты цикл повторить. Для этого устанавливается циклический режим работы замыканием группы CYCL и устанавливается перемычка на контакты DIR. Нажимаем кнопку S1, подаём питание на таймер. Ждём 10 секунд, после чего кнопку отпускаем. После этого выжидаем 1 минуту и снова кратковременно нажимаем кнопку S1.

Пример 2. Необходимо через 10 минут после подачи питания включить нагрузку. Убираем перемычку с контактов CYCL, выбираем инверсный режим работы, замкнув перемычкой контакты 2 и 4 (группа INV) разъёма SV2. Устанавливаем перемычку на контакты LRN. Подаём питание, после чего по истечении 10 минут убираем перемычку LRN, ждём ещё 1..2 секунды и нажимаем кнопку S1.

Переходим к принципу работы схемы

После подачи питания цепочка R1–C3 генерирует стартовый импульс, длительностью примерно 100мс для микросхемы DD1, с которого выход OUT микросхемы устанавливается в лог.1, включая тем самым оптосимистор VS1, симистор VS2 и подключая нагрузку к сети 220В. С этого же момента начинается отсчет времени.

Время выдержки таймера задается цепочкой R3–R6–C2. Время зарядки конденсатора C2 до напряжения отключения выход OUT микросхемы DD1 в логический 0 определяется формулой:

Резистор R6 ограничивает минимальное время задержки 3 сек. Конденсатор C1 необходим для фильтрации помех в питании микросхемы DD1 и должен располагаться максимально к ней близко.

Резистор R4 задает ток светодиода оптосимистора и при применении аналогов MOC3043, например MOC3042 или MOC3041 должен быть уменьшен, так как им необходим больший ток для работы.

Данная схема может применяться и для коммутации пускателей, но учтите, что в случаях малых токов пускателей возможно ложное срабатывание или их жужжание в отключенном режиме, так как они могут включаться через цепочку R5–C5. В таком случае, эта цепочка требует коррекции по номиналам.

Такое устройство можно купить сразу в готовом виде, либо применить ненужный от какого-либо устройства: роутера, модема, телефона или подобного. В таком случае устройство реле заметно упростится.

Трансформатор T1 можно заменить на любой другой с номинальным входным напряжением 220 Вольт, выходным — 12 Вольт.

Если схема реле задержки выключения вас заинтересовала и вы бы хотели скачать файл с изображением разведенной печатной платы — оставляйте ваши комментарии.

Как работает электронный таймер

В отличие от самых первых таймеров с часовым механизмом, современные реле времени действуют гораздо быстрее и эффективнее. Многие из них сделаны на основе микроконтроллеров (МК), способных выполнять миллионы операций в секунду.

Для включения и отключения такая скорость не нужна, поэтому микроконтроллеры были соединены с таймерами, способными подсчитывать импульсы, возникающие внутри МК. Таким образом, центральный процессор выполняет свою основную программу, а таймер обеспечивает своевременные действия в определенные промежутки времени. Понимание принципа действия этих устройств понадобится даже при изготовление простого емкостное реле времени своими руками.

Принцип работы реле времени:

  • После команды запуска таймер начинает считать с нуля.
  • Под действием каждого импульса, содержимое счетчика увеличивается на единицу и постепенно приобретает максимальное значение.
  • Далее происходит обнуление содержимого счетчика, поскольку он становится «переполненным». В этот момент как раз и заканчивается выдержка времени.

Такая простейшая конструкция позволяет получить максимальную выдержку в пределах 255 микросекунд. Однако в большинстве устройств требуются секунды, минуты и даже часы, в связи с чем и возникает вопрос, как создать требуемые временные промежутки.

Выход из этого положения довольно простой. Когда таймер переполняется, это событие приводит к прерыванию действия основной программы. Далее происходит переход процессора к соответствующей подпрограмме, складывающей из небольших выдержек любой промежуток времени, который требуется в настоящий момент. Данная подпрограмма, обслуживающая прерывание, очень короткая, состоящая не более чем из нескольких десятков команд. По окончании ее действия, все функции возвращаются в основную программу, продолжающую работать с того же места.

Обычное повторение команд происходит не механически, а под руководством специальной команды, резервирующей память и создающей короткие временные выдержки.

Комплектация схемы элементами

Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.

Элементами схемы являются:

  • диоды VD1 – VD2, имеющие маркировку 1N4128, КД103, КД102, КД522.
  • Транзистор, подающий напряжение 12v на реле — с обозначением КТ814А или КТ814.
  • Интегральный счетчик, основа принципа работы схемы, с маркировкой К561ИЕ16 или CD4060.
  • Светодиодное устройство серии ARL5013URCB или L816BRSCB.

Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности

Идея 3. На базе микросхем

Это более сложный вариант, чем с использованием транзисторов, но цифровое реле не требует нажатия кнопки для начала нового цикла, они более устойчивы. Циклическое реле позволяет выполнять несколько операций в автоматическом режиме, за счет наличия микросхемы существует источник внутреннего опорного питания, можно значительно увеличить пределы задержки времени.


Рис. 7. На базе микросхемы КР512ПС10

Посмотрите на рисунок, приведенная здесь схема рассчитана на работу в цепи 220 В. Для ее реализации вам понадобятся резисторы разного номинала, указанные на схеме, диодный мост, пара транзисторов, полупроводниковые элементы, конденсаторы, промежуточное реле, микросхема.

Ее принцип действия идентичен с описанным ранее вариантом на двух транзисторах с той разницей, что в цепи управления временной задержкой появляется микросхема. С помощью которой заряд конденсатора может накапливаться в десятки раз дольше, соответственно, получается возможность увеличения времени задержки.

Процесс сборки не представляет особых трудностей для опытных радиолюбителей, имеющих навыки пайки и чтения схем. Однако для новичков такое реле времени может представлять определенную сложность, поэтому им следует внимательно относиться к процессу.

Задержка отключения и включения реле с помощью конденсатора и резистора 12В

Не обязательно прибегать к использованию интегральных таймеров по типу NE555 если требуется всего лишь задержка перед старт/стоп. Использование конденсатора в паре с резистором и транзистором решит задачу без сложных ИС. Воспользуйтесь схемой ниже

Это классическая схема с использованием конденсатора, резистора, диода и биполярного транзистора. В схеме используется транзистор n-p-n типа. Работает она так: после подачи напряжение на резистор N сопротивления, начинает заряжаться конденсатор N емкости. При достижении напряжение смещения диоды открываются, а затем открывается управляющий эмиттерный p-n переход транзистора, который «открывает» транзистор и ток начинает течь в направлении коллектор-эмиттер.

Работает наш полупроводник в активном режиме. Пока управляющая базой величина тока не выйдет из этого режима, коэффициент усиления не приобретет нисходящую форму. Так продолжается пока величина тока вовсе не переступит порога отсечения — переход коллектор-эмиттер закроется. При включении происходит все да наоборот.

Для сборки рекомендуется использовать транзистор КТ827 с n-p-n переходом. Диод подойдет КД105Б или аналогичный по параметрам. Конденсатор и резистор подбирается в каждом случае индивидуально, об этом ниже.

Выводы и полезные видео по теме

Часто бывает трудно понять внутреннюю структуру реле времени с нуля. Некоторым не хватает знаний, а у других есть опыт. Чтобы вам было проще выбрать нужную схему, мы сделали подборку видеороликов, подробно описывающих все нюансы эксплуатации и сборки рассматриваемого электронного устройства.

Принцип работы элементов реле времени на транзисторном переключателе:

Автоматический таймер на полевом транзисторе на нагрузку 220 В:

Пошаговое изготовление реле задержки своими руками:

Самостоятельно собрать реле времени не так уж и сложно – существует несколько схем реализации этой идеи. Все основаны на постепенной зарядке конденсатора и открытии / закрытии транзистора или тиристора на выходе.

Если вам нужно простое устройство, то лучше взять транзисторную схему. Но для точного контроля времени задержки вам нужно будет припаять одну из опций к конкретной микросхеме.

Если у вас есть опыт сборки такого устройства, поделитесь информацией с нашими читателями. Оставляйте комментарии, прикрепляйте фото своих самоделок и присоединяйтесь к обсуждениям. Блок связи расположен внизу.

Источник – https://sovet-ingenera.com/elektrika/rele/rele-vremeni-svoimi-rukami.html

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
