Характерные поломки насосов разных марок
У оборудования популярных отечественных и зарубежных брендов есть свои характерные поломки. Приборы датского производителя Grundfos, несмотря на надежность и выносливость, нуждаются в регулярной замене торцовых уплотнителей. Если этого не сделать своевременно, вода проникнет внутрь и повредит обмотку.
Обслуживать агрегат в домашних условиях не желательно. Специфическая конструкция требует, чтобы ремонт проводил специалист с опытом, в идеале, сотрудник фирменного сервисного центра.
Выраженное гудение и упавший до минимума напор указывают, что в насосе износилась или сместилась по оси крыльчатка. Прибор необходимо разобрать, почистить от песка, заменить поврежденные элементы и установить новые уплотнители
У агрегатов Джилекс часто вытекает жидкость из электродвигателя. Замена ее возможна, но только на аналогичный состав.
Отдельные мастера считают, что покупать дорогостоящее вещество не обязательно. Можно обойтись глицерином или трансформаторным маслом. Однако, это – не самый удачный совет. Техника очень плохо переносит заливку альтернативными средствами и может полностью выйти из строя после такой операции.
Лучше не чинить прибор самостоятельно, а поручить эту задачу квалифицированным специалистам. Они гарантированно зальют в двигатель оригинальный состав и сделают это в четком соответствии с пожеланиями производителя. После обслуживания будет работать также исправно, как и в первый день покупки.
На износ сальников указывает понизившийся уровень масла в двигателе насоса. Их замену лучше произвести как можно быстрее. Это убережет мотор от перегрева
В устройствах «Малыш» российского предприятия Ливгидромаш нередко выходят из строя катушки. Провоцирует эту неприятность работа «всухую». Сильный шум, раздающийся при включении без откачки воды, указывает на обрыв центральной оси, к которой крепятся мембраны с якорем. Эту поломку легко обнаружить после разборки агрегата.
Замена оси даже в домашних условиях не представляет сложности. Но вот найти деталь в продаже – действительно, проблема.
Насосы «Водолей» имеют свойство перегреваться. Особенно активно этот недостаток проявляется, когда оборудование работает в скважинах небольшой глубины. Ремонт обходится дорого и порой составляет около 50% от изначальной стоимости. Многие пользователи в таких случаях предпочитают купить новый аппарат, правда, уже другого производителя.
Такая же проблема характерна для моделей «Ручеек». Несмотря на современную конструкцию и соответствие актуальным евростандартам, они плохо переносят режим непрерывной работы.
Производитель говорит, что устройства могут беспрерывно прокачивать воду не дольше 7 часов. Однако почти всегда такая нагрузка приводит к перегреву. Во избежание проблем лучше делать перерывы и давать оборудованию отдыхать каждый 2-3 часа. Таким способом срок службы насоса удастся продлить.
Нельзя запускать приборы для перекачки воды при перекрытом запорном вентиле. В будущем это приведет к поломке насосного оборудования. Перед включением задвижку обязательно нужно открыть
Насосное оборудование «Водомет» считается достаточно надежным и эксплуатационно устойчивым. Большинство поломок здесь возникает из-за неправильного использования. Также оборудование при контакте с загрязненной водой быстро забивается илом и песком. В этом случае требует замены насосная часть агрегата.
Когда возникшая проблема не подлежит решению в домашних условиях, стоит обратиться за помощью к профессиональным мастерам сертифицированного сервисного центра. Они быстро определят, что случилось с оборудованием, и восстановят его работоспособность. Либо порекомендуют приобрести и поставить новый насос, если старый не подлежит ремонту или это экономически не выгодно.
Модификации насоса и характерные отличия
Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.
Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.
Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый
Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора. И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.
Примерный состав ремонтного комплекта для насоса Малыш и ему подобных модификаций
Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».
Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».
Насос «Струнок» не всегда отличит от «Малыша» даже специалист — только по маркировке
Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком». Поэтому поломки “Ручейка” и методики их устранения очень схожи с ближайшим конкурентом – “Малышом”.
Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:
- «Малыш» – модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
- «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
- «Малыш — К» – модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
- «Малыш — 3» – компактная модель диаметром 80 мм для узких скважин.
В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары, которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.
Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые
Ревизия положения составных частей насоса
Если вы разобрали насос, проведите ревизию правильного положения его составных частей.
- Убедитесь, что зазор между поршнем и электромагнитами катушек составляет около 5 миллиметров.
- Проверьте состояние клапана. Он должен беспрепятственно продуваться в обоих направлениях. На клапане должны отсутствовать видимые повреждения. Для более надежной фиксации клапана законтрите его гайку дополнительной.
- Убедитесь в отсутствии механических повреждений на поршневом узле. Несмотря на его прочную фиксацию, он должен сохранять некоторую гибкость. Чтобы обеспечить его прочное крепление на втулочном узле, расклепайте гайку на конце. Для надёжности гайку можно законтрить дополнительной.
- Можете также разобрать втулочный блок. Снимите поршневой узел, демонтируйте шайбу, регулирующую расстояние между втулкой и мембраной (этих шайб может быть несколько). Затем снимите кольцо упора и со стороны поршневого узла извлеките мембрану из прочной резины. Вы увидите цилиндр из алюминия. Прижмите втулочный узел к пружине и демонтируйте цилиндр. При обратной сборке вы сможете отрегулировать зазор, сделав его равным 0,5 см. Зазор изменяется добавлением или снятием шайб с обеих сторон.
- Отсоединяем шланг от устройства и вывешиваем его в ведре, наполненном водой. Включаем электропитание и проверяем напряжение в сети — оно должно быть зафиксировано в диапазоне 220-240 вольт.
- Выключаем оборудование и сливаем из насосного устройства воду.
- Проверяем проходимость клапана. Просто продуваем его ртом. Воздух изо рта должен проходить в клапан свободно, но при повышении напора отверстие должно запираться, при этом вы должны ощущать, что поршневой узел переместился. При продувании в обратном направлении воздушный поток должен проходить без видимых препятствий.
Принцип работы механизма
Работа вибрационного насоса основана на изменении давления в камере нагнетающего действия. Основные шаги процесса:
- Поступление тока на обмотку катушки обеспечивает образование магнитного поля.
- Намагниченная катушка притягивает вибратор.
- Под действием этой силы поршень изгибается внутрь и приближается к камере нагнетающего действия.
- За счет подобного движения в камере (4) формируется разряженная атмосфера и давление снижается.
- Жидкость подсасывается из внешнего источника через клапаны (8) и заполняет внутреннее пространство камеры (4).
- Вибрационный насос работает от переменного тока, название которого говорит само за себя. Поэтому через короткий промежуток времени процесс намагничивания прекращается и шток за счет действия амортизатора (5) возвращается на прежнее место.
- На жидкость, расположенную внутри камеры (4) давит поршень. За счет этого действия давление внутри камеры (4) растет.
- Закрытые давлением жидкости обратные клапаны не дают воде вернуться в первоисточник, поэтому она перемещается в камеру нагнетающего действия (3).
- Через мгновение в вибрационном насосе вновь появляется намагничивание. Поршень на штоке движется назад, и жидкость передвигается по каналам (11) к шлангу (трубопроводу).
Частота ритмов составляет 100 раз за 1 секунду, а движения штока с поршнем напоминаю вибрацию, за счет чего агрегат и получил название вибрационный насос.
Основные неисправности погружных насосов
Если в работе погружного насоса замечены сбои, то не всегда его нужно извлекать из скважины для осмотра. Эта рекомендация касается только насосных станций, в которых установлено реле давления. Именно из-за него аппарат может не включаться, не отключаться или создавать плохой напор воды. Поэтому сначала проверяется работоспособность датчика давления, а уже после этого, в случае необходимости, насос извлекается из скважины.
Неисправности водяного насоса будет легче диагностировать, если сначала ознакомиться с наиболее часто встречающимися поломками данного агрегата.
Насос не работает
Причины того, что насос не работает, могут быть следующие.
- Сработала электрическая защита. В таком случае следует отключить аппарат от сети и снова включить автомат. Если его снова выбьет, то проблему следует искать не в насосном оборудовании. Но при нормальном включении автомата, насос больше не включайте в сеть, нужно сначала найти причину, по которой сработала защита.
- Перегорели предохранители. Если после замены они снова перегорят, то нужно искать причину в силовом кабеле агрегата или в месте его подключения к электросети.
- Произошло повреждение кабеля, находящегося под водой. Следует извлечь аппарат и проверить шнур.
- Сработала защита насоса от пуска “всухую”. Перед запуском аппарата убедитесь, что он погружен в жидкость на необходимую глубину.
Также причина того, что аппарат не включается, может крыться в неправильной работе реле давления, установленного в насосной станции. Необходимо отрегулировать давление пуска двигателя насоса.
Насос работает, но не качает
Причин того, что устройство не качает воду, также может быть несколько.
- Перекрыт запорный вентиль. Следует отключить аппарат и медленно открыть кран. В дальнейшем не следует производить запуск насосного оборудования при закрытой задвижке, в противном случае оно выйдет из строя.
- Уровень воды в скважине опустился ниже насоса. Необходимо высчитать динамический уровень воды и погрузить устройство на необходимую глубину.
- Залип обратный клапан. В таком случае требуется разобрать клапан и прочистить, при необходимости заменить его на новый.
- Засорился впускной фильтр. Чтобы прочистить фильтр, гидромашина извлекается и проводится чистка и промывка фильтрующей сетки.
Низкая производительность аппарата
Совет! При падении производительности насосного оборудования в первую очередь следует проверить напряжение в сети. Именно из-за его пониженного значения двигатель агрегата не может набрать необходимую мощность.
Также снижение производительности вызывает:
- частичное засорение клапанов и вентилей, установленных в системе водоснабжения;
- частично засоренная подъемная труба аппарата;
- разгерметизация трубопровода;
- неправильная регулировка реле давления (относится к насосным станциям).
Частые включения и выключения аппарата
Данная проблема встречается, если погружной насос работает в паре с гидроаккумулятором. В таком случае частые запуски и остановки агрегата могут провоцироваться следующими факторами:
- в гидробаке произошло снижение давления ниже минимального (по умолчанию оно должно быть 1,5 бар);
- произошел разрыв резиновой груши или диафрагмы в баке;
- реле давления работает неправильно.
Вода подается с пульсацией
Если вы заметили, что вода из крана течет не постоянной струей, то это признак снижения уровня воды в скважине ниже динамического. Необходимо опустить насос глубже, если расстояние до дна шахты позволяет это сделать.
Слышно гудение аппарата, но вода не качается
Если насос гудит, и при этом не происходит выкачка воды из скважины, то причин может быть несколько:
- произошло “склеивание” крыльчатки аппарата с его корпусом по причине длительного хранения устройства без воды;
- неисправен конденсатор запуска двигателя;
- просело напряжение в сети;
- заклинило крыльчатку насоса по причине собравшейся в корпусе аппарата грязи.
Агрегат не отключается
Если не срабатывает автоматика, то насос будет работать без остановки, даже если в гидробаке создастся чрезмерное давление (видно из показаний манометра). Всему виной является реле давления, вышедшее из строя или неправильно отрегулированное.
Типичные неисправности и способы их устранения
При соблюдении правил эксплуатации рекомендованных производителем насос “Ручеек” ломается редко. Большинство неисправностей связано с нарушением правил эксплуатации оборудования, они возникают после 3-4-х лет работы без необходимого ухода.
Для того чтобы исключить засорение двигателя и заборного патрубка вибрационника, нужно скрупулезно следить за состоянием источника воды, своевременно удалять ил и песчаные отложения со стенок и дна. Обязательно требуется прокачать новую скважину перед введением в эксплуатацию.
Обратите внимание: если ваш насос находится на гарантийном или сервисном обслуживании, то самостоятельно производить вскрытие корпуса и ремонтные работы нельзя! В этом случае необходимо обратиться в сервисный центр или к продавцу оборудования. Желающим восстановить работоспособность прибора собственными руками поможет следующая фото-подборка:
Желающим восстановить работоспособность прибора собственными руками поможет следующая фото-подборка:
Галерея изображений
Фото из
Шаг 1: Извлечение насоса из скважины
Шаг 2: Разборка насоса для ремнота
Шаг 3: Электрическая часть вибрационного насоса
Шаг 4: Осмотр вибрационной части
Шаг 5: Замена деформированных деталей
Шаг 6: Техосмотр всех двужущихся частей
Шаг 7: Разборка клапана насоса
Шаг 8: Сборка насоса в обратном порядке
Рассмотрим наиболее часто встречающиеся поломки бытового насоса “Ручеек”, не связанные с заводским браком и возникающие в процессе эксплуатации.
#1: Замена истертого и прорванного клапана
Попадание мелких камней и прочих инородных тел часто бывает при использовании насоса для откачки дренажных вод из подвала, прочистки скважины и т.д. Чтобы этого избежать необходимо установить дополнительный мелкосетчатый фильтр, который натягивается на водоприёмную часть насоса, куда засасывается вода.
Если же инородное тело попало внутрь механизма, то, скорее всего, он пройдёт через встроенный фильтр и застрянет у клапана, а т.к. клапан выполнен из водостойкой резины, то через некоторое время он разрушиться.
Признаком разрушения или чрезмерного износа клапана является значительное и нарастающее снижение производительности. Гудение насоса при повреждении клапана, как правило, остается нормальным.
Ремонт насоса в этом случае произвести несложно, достаточно заменить резиновый клапан, предварительно разобрав насос. Некоторые пользователи уверяют, что вместо неисправного клапана можно использовать пробку от медицинского флакона.
Делать это не рекомендуется, т.к. подобная конструкция не прослужит долго, лучше всего использовать специальный ремкомплект для вибрационного насоса.
При замене резинового клапана рекомендуется произвести также замену всех деталей, входящих в состав ремкоплекта, это позволить продлить срок службы насоса
#2: Отслоение заливки электромагнита
Отделение электромагнита случается, когда работающий насос соприкасается со стенками скважины, колодца или резервуара с водой. Такие удары будут синхронными, а их количество превышает 100 ударов в минуту.
Корпус агрегата не выдерживает такой нагрузки и начинает нагреваться, что приводит к отслоению заливки от электромагнита (сердечника). То же самое происходит, если насос работает без воды “на сухую” более 5 секунд.
Признаком отслоения магнитной части является перегрев насоса и излишне интенсивная вибрация. Для устранения этой неисправности необходимо предпринять следующее:
- Отключить насос и поднять его на поверхность.
- Произвести разборку, отделяя электрическую часть и достать электромагнит с катушками. Для этого болгаркой надо нарезать неглубокие 1-2 мм бороздки вокруг магнита
- Прорезать несколько аналогичных канавок на внутренней стороне корпуса.
- Смазать элемент сначала клеем, затем герметиком, который применяется для автостекол.
- Монтировать электромагнитную часть в корпус и подождать полного застывания.
К обратной сборке насоса разрешается приступать только после окончательного отвердевания клеящего состава.
#3: Профилактика разгерметизации корпуса
Разгерметизация корпуса приводит к ощутимым перебоям с подачей воды. Для ее предотвращения необходимо правильно подобрать габариты насоса для конкретной скважины или колодца. Агрегат в процессе работы не должен соприкасаться со стенками.
Разбор насоса
Разборка насоса обычно не вызывает больших трудностей.
После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.
Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке. Главное – при разборке вибратора запомнить правильную последовательность всех этих деталей. Для этого рекомендуется каждый этап демонтажа запечатлевать на камеру телефона.
Характеристики и сфера применения
Электронасос «Ручеек», выпускаемый российской компанией ОАО «Ливгидромаш», относятся к классу бытовых вибрационных приборов. Предназначен он для подачи воды из колодцев и водозаборных скважин, имеющих внутренний диаметр не менее 10 см. Может применяться для работы в открытых водоёмах, где способен транспортировать воду с глубины, относящейся к интервалу 1 — 40 м.
Максимальное расстояние, на которое насос может транспортировать воду по горизонтали составляет 100 м. Т.е. точка водозабора может быть существенно удалена от потребителя. Температура перекачиваемой воды — не более +35ºС. «Ручеек» не должен работать в агрессивной среде и в воде, включающей загрязнения больше 0,001%.
Несмотря на малые габариты, погружной насос прекрасно справляется со своими функциями, обеспечивая подачу воды на большое расстояние (для увеличения кликнуть)
Технические характеристики вибрационного насоса «Ручеек»:
- напряжение питающей электросети — 220В;
- мощность — 3,4 Вт;
- максимальная глубина погружения — 3 м (при малодебитной скважине допускается увеличение глубины погружения до 5 м);
- диапазон рабочего напора — от 4- до 60 м;
- размеры — 250х99 мм, масса — приблизительно 3,5 кг (в зависимости от модификации).
Насос комплектуется шнуром электропитания от 10 до 40 м и капроновым тросом для подвешивания агрегата при установке в колодец или скважину.
В качестве оборудования для откачки загрязненной воды насос Ручеек может быть использован при условии включений не более 0,01% и регулярной прочистке деталей (кликните для увеличения)
Конечно, такой небольшой насос не сможет обеспечить водоснабжение всего загородного дома с большим количеством водопотребителей. «Ручеек» успешно служит для выполнения таких задач, как:
- Водоснабжение небольшого дачного дома с 1-2 точками водопотребления.
- Подача воды для бани, полива огорода.
- Временная замена основного насоса в случае его поломки.
- В медленно заполняемых водоисточниках с небольшим дебитом;
- Первая или периодическая очистка скважины;
- Заполнение системы отопления.
Производительность насоса напрямую зависит от глубины водоисточника: чем он глубже, тем выше производительность агрегата.
Вибрационные насосы марки Ручеек выпускают в ассортименте, позволяющем подобрать прибор по величине расхода воды, т.е. ее перекачиваемому объему в единицу времени, и по приоритетному напору
Как происходит ремонт насоса «Малыш»
Низкая цена насоса «Малыш» делает из сломанных элементов источник запасных частей для следующего такого же насоса. Пользователю часто дешевле и быстрее купить новый «Малыш», чем нести сломанный в ремонт. А при наличии двух сломанных насосов можно собрать один работающий.
Например, у одного насоса перегорела обмотка сердечника, а у второго оборвалась тяга. При простой конструкции насоса любой человек, имеющий даже небольшой опыт разборки и ремонта несложных механизмов, способен самостоятельно «перекинуть» исправные части с одного насоса в корпус другого.
разборка насоса
Трудность может создать разборка блока перекачки воды. Две половинки данного узла скреплены четырьмя болтами. За время нахождения в воде детали крепежа окислились и «приросли» друг к другу. Если разобрать данный узел не получается, не прикладывайте чрезмерных усилий. Смочите керосином места контакта металлических деталей и подождите около 30 минут. В наиболее тяжелых случаях, если керосин не помогает отвинтить крепеж, болты придется срезать. Для удобства разборки насоса его корпус можно закрепить в держателе в вертикальном положении.
Вибрационный погружной насос «Ручеек»: модели и аналоги
Использование «Ручейка» в качестве дренажного устройства
Нужно иметь в виду, что если технику использовать не по назначению, то это значительно сокращает ее срок службы. Нарушение работы насоса может быть вызвано попадением в механизм песка и мелких камней. Мощность «Ручейка» вполне может справиться даже с откачиванием дренажа, талой воды и пополнений со средней загрязненностью. Но стоит позаботится о приобретении фильтра для дополнительной защиты.
Насос погружается в этот фильтр как в стакан. Есть множество различных видов защитных кожухов. Самыми распространенными являются прорезиненные чехлы, которые натягиваются на разогретый насос.
Ремонт насоса
Так как насос не дорогой, часто многие просто отказываются от ремонтных работ и просто приобретают новый. Но в основном это устройство отлично поддается ремонту за небольшую плату. Ремонт можно сделать и самостоятельно, прочистив детали от загрязнений и заменить прокладки.Конечно могут возникнуть небольшие трудности при разборке аппарата. Ржавчина покрывает крепежные болты, и раскрутить их бывает не так то просто.
Модели и аналоги
На рынке представлены три модели данного насоса — это насос «Ручеек», «Ручеек-1» и «Ручеек-1М». Конструкция их схожа, но имеется и различие. Так, в модели «Ручеек-1» установлена система верхнего забора воды, что способствует получению самой чистейшей воды. А «Ручеек-1М» забирает воду из нижнего отверстия. Это модель наиболее подходящая для откачивания резервуаров, которые нуждаются в полном опустошении.
Насос «Ручеек» очень популярен. Это объясняется тем, что у него относительно не высокая цена и достаточно высокое качество. А также погружной насос очень прост в работе. Он не нуждается в каких-либо настройках перед работой, просто нужно нажать кнопку и он заработает. Приобретая насос «Ручеек» уточняйте сразу какая длина электрического кабеля, находящийся в комплекте. В комплекте стандартных моделей может быть кабель размером 10,15, 25, 40 метров, что также влияет на стоимость прибора.
В современных моделях насоса «Ручеек» есть специальный датчик со свойством определения температуры и функцией отключения в момент достижения прибором критической точки. Такая ситуация возможна, если насос окажется без воды. Эта защита от работы «в сухую» может предотвратить поломку и продлит срок службы насоса.
Вибрационные насосные агрегаты выполнят за дачников и владельцев частных домов колоссальный объем тяжелой, зачастую «грязной» работы. Компактный водяной насос «Ручеек» накачает воды из открытого или подземного источника, «перекинет» ее из накопителя к точкам полива, поможет почистить дно колодца.
Согласитесь, такой обширный фронт работ под силу немногим устройствам. Несмотря на популярность и многолетнюю практику эксплуатации «Ручейка», немногие знакомы с его конструктивными особенностями. Не все представляют, в каких ситуациях этот прибор просто незаменим, как его грамотно подключать и использовать.
Мы рады поделиться полной информацией о перечисленных интересующих вас моментах. У нас вы найдете подробный обзор характеристик и технических возможностей устройства. Сведения, приведенные в статье, дополнены фото-подборками и видео-руководствами.

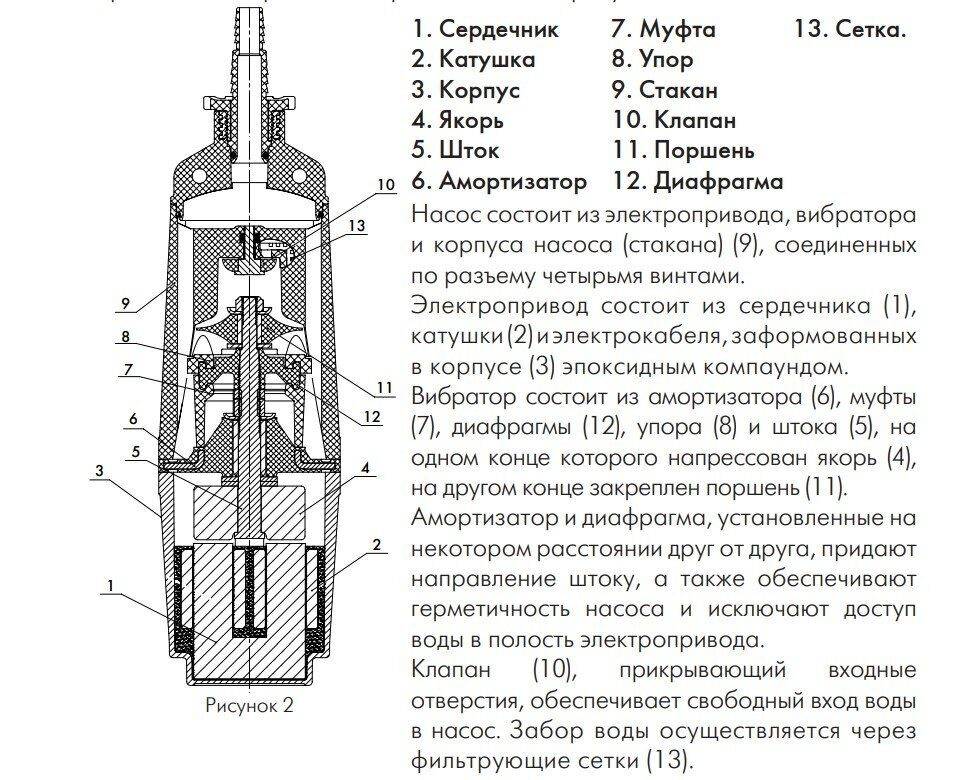

Конструкция насоса «Ручеек»
Вибрационный насос состоит из следующих элементов:
- электромагнит;
- корпус;
- вибратор;
- электропривод;
- фиксатор;
- винты, шайбы, гайки;
- втулка;
- муфта.
Конструкция Ручейка имеет классическую компоновку — электропривод расположен снизу, а всасывающие отверстия сверху. Это позволяет обеспечить лучшее охлаждение, исключить забор примесей со дна. Агрегат без проблем работает длительное время в погружном состоянии с всасывающими отверстиями открытыми на воздух.
Электромагнит, размещенный под корпусом, формируется из обмотки и сердечника П-образного вида, материал исполнения которого является сталь электротехнической листовки. Обмотку составляют 2 катушки, соединенные последовательно. Катушка и обмотка залиты компаундом, который обеспечивает изоляцию, отвод тепла от катушек и закрепление.
Якорь и шток, запрессованный в нем, формирует вибратор. На штоке размещен амортизатор, резиновая пружина, жестко крепящаяся на валу двумя гайками.

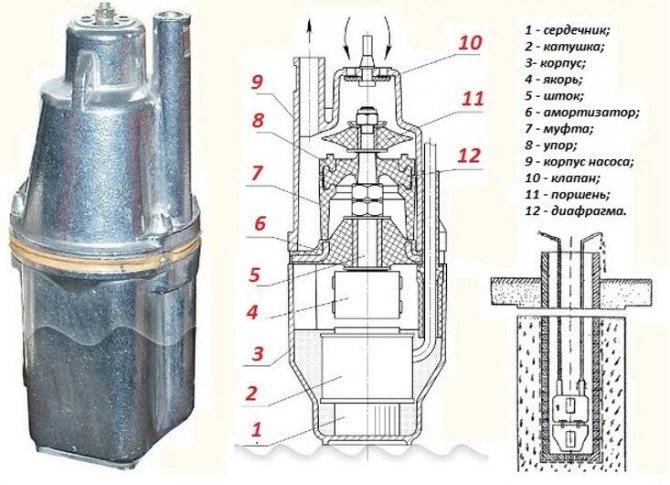

Насос Ручеек в сборе и в разрезе
Внутри амортизатора содержится втулка, ограничивающая сжатие резиновой пружины. Диафрагма, также выполненная из резины, помещена от амортизатора на определенном расстоянии. Ее роль заключается в создании дополнительной опоры для штока и его направлении. Диафрагма еще отделает электрическую и гидравлическую камеры друг от друга.
Устройство и принцип действия агрегата
Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический двигатель.
Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз.
Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.
Все это разновидности одной и той же рабочей схемы. В принципах проведения их ремонта нет особой разницы
Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.
Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.
В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана. На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.
Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону.

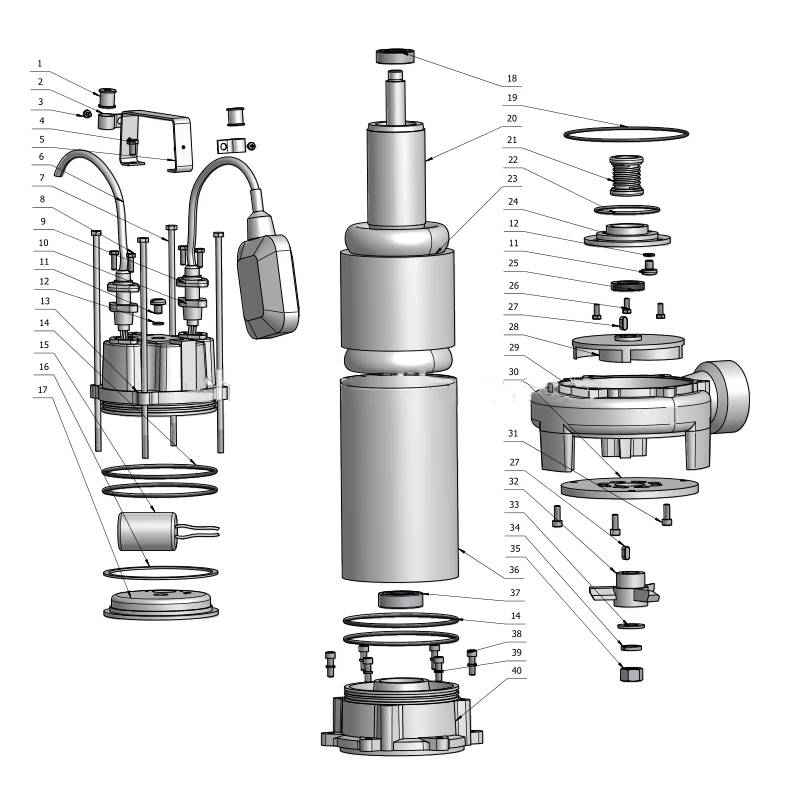

Вот и вся конструкция — просто и эффективно.
Насосы Малыш и модификации выпускают с нижним и верхним забором воды. Агрегаты с нижним забором ломаются чаще, так как у их конкурентов лучше охлаждается двигатель
