Ремонт насоса “Водомет” своими руками: обзор наиболее популярных поломок

Техническое описание данного устройства

Насос этого типа специалисты относят к классифицируемой группе погружного насоса, который быстро и успешно функционирует вследствие множественных колебательных движений диафрагмы, которая моментально реагирует на любое изменение давления данного устройства.

Существенное различие в давлении

Действует этот агрегат исключительно от двухсот двадцати ватт, за шестьдесят минут, расходуя при этом около двухсот пятидесяти ватт в целом. В первую очередь все зависит непосредственно от максимальной мощности конкретной марки технического устройства.

В нем напрочь отсутствуют разнообразные передвигающиеся элементы и ненужные подшипники, благодаря этой характеристике эффективно функционирует, потому что с помощью трения из строя выводятся необходимые детали и требуется их незамедлительная переустановка.

Забор воды располагается сверху, что дает важную положительность в качественном охлаждении всей рабочей системы. В реальном действии рабочая система не испытывает чрезмерного нагрева, а соответственно, не сталкивается с ежедневными перегрузками.

Вторым, но немаловажным плюсом верхнего забора, считается полное отсутствие засасывания со дна, благодаря чему чистая вода не загрязняется и ее можно ежедневно пить всем жильцам загородного дома или дачного участка, не тревожась за общее состояние своего здоровья и здоровья детей.

Как прочистить и выполнить мелкий ремонт оборудования

Если насос водолей плохо качает необходимо произвести его внеплановый ремонт.

Особенностью насосного устройства «Водолей» является то, что внутри оборудования совсем отсутствуют фильтры, что делает уязвимым такое устройство от засорения его рабочих узлов. Если засорение не повлияло на исправность важных частей, то насос можно отремонтировать своими руками (см. Ремонт насосов погружных: как сделать правильно).Порядок чистки агрегата состоит в следующем:

Насос извлекается из источника.
Снимается с оборудования защитная металлическая сетка. Она может фиксироваться разными способами.
На насосах более раннего периода изготовления сетка крепится двумя винтами. На последних моделях сетка фиксируется зажимом, который поддевается и снимается шлицевой отверткой. На моделях у которых большое сечение дополнительно убирается кабельный канал, в виде металлического желоба.
Демонтируется электрический двигатель устройства

Обычно он фиксируется на четырьмя болтами, размеры головок которых 10 мм.
Демонтируются пластиковые муфты, предназначенные для передачи вращения вала мотора на рабочие колеса.
Выкладываются все детали на чистую горизонтальную поверхность.
Торцевым ключом на 12 мм осторожно проворачивается рабочий вал, при этом верхнюю часть оборудования нужно придерживать рукой.
После того как вал немного провернется на рабочую часть направляется из шланга струя воды, что промывает насосы водолей, песок извлекается из устройства.
Поворачивая вал, промывка водой рабочих узлов продолжается.
Если помогла промывка вала, и он начал хорошо вращаться, устройство можно собирать.

Как самостоятельно ремонтировать насос «Водолей»

Порядок работы такой:

• Устройство извлекается из источника и отключается от электропитания.
• С большим усилием корпус насоса сжимается в верхней и нижней частях, делая упор на его нижний край.
• Снимается стопорное кольцо, расположенное в канавке. Сжатие корпуса устройства необходимо для ослабления зажима стопорного кольца.
• Демонтируются постепенно все рабочие колеса аппарата.
• Извлекается упорная крышка, где расположен подшипниковый узел.
• Если возникла необходимость меняются на запчасти для насоса водолей поврежденные элементы оборудования.
• Монтируются все части насоса в обратной последовательности, контролируя вращение рабочих колес, оно должно быть свободным.

Ремонт и чистка

Одной из причин прекращения вращения насоса может стать повреждение или засорение его рабочих колес. Небольшой засор можно устранить собственными силами. Делается это следующим образом:

• Снимается защитная сетка. На моделях нового поколения для этого нужно раскрыть зажим, фиксирующий сетку, зацепив его отверткой и придавив в середине. В старых моделях сетка держится на двух откручивающихся винтах.
• На широких насосах необходимо дополнительно снять кабель-канал, который выглядит как желобок из металла небольшого размера.
• Отделяем двигатель от его насосной части. Для этого откручиваем четыре болта, фиксирующие его, и снимаем муфты из пластика, соединяющие двигатель и насосную часть.
• Выкладываем разобранную конструкцию на ровную поверхность.
• При помощи головки на 12 или торцевого ключа проворачиваем вал насоса, придерживая рукой его верхнюю часть. Когда он сдвинется с места, промываем насосную часть струей воды, стараясь удалить оттуда мусор, засоривший устройство. Если эта попытка увенчалась успехом, и вал снова передвигается без затруднений – производим промывку насоса и снова собираем его, действуя в обратной последовательности.

При повреждении рабочих колес необходимо разбирать насосную часть агрегата. Однако из-за сложности этой операции, производить ее нужно в специализированных сервисах, где износившиеся детали заменят профессионально и быстро.

В случае самостоятельного ремонта устройства, выполняются следующие операции:

• С силой сдавливается корпус насоса с верхней и нижней стороны, с упором в латунный элемент, расположенный в его нижней части.
• Узкогубцами аккуратно вынимается кольцо-стопор, установленное в специальном углублении, которое должно расшириться после сжатия корпуса насоса.
• Производится поочередное снятие рабочих колес и упорной крышки с подшипником.
• После устранения заклинивания насос снова собирается. (Последовательность действий: в обратном порядке).

Приступая к этой работе, необходимо понимать, что самостоятельно произвести эти манипуляции будет весьма непросто из-за необходимости использования специального оборудования (пресса).

Таким образом, можно сделать вывод, что глубинные насосы водолей для скважин, технические характеристики и стоимость которых сделали их очень популярными у потребителей, — действительно эффективны и удобны для обеспечения бытовых нужд. При условии соблюдения правил эксплуатации и регулярного и своевременного ухода они будут служить достаточно долго, не требуя затрат на ремонт и переустановку.

Как провести ремонт насоса Водолей своими руками показано на видео.

Поднимают воду из скважины или колодца с помощью насоса. Насос Водолей характеризуется пользователями как надёжный и простой в эксплуатации аппарат. Изготовленные заводом «Промэлектро» под брендом «Водолей», насосы имеют сертификат «Европейское качество», стоят недорого. Комплектуется оборудование отечественными деталями, за исключением теплового реле. Блок поставляется из Германии от компании Thermik.

Профилактика и диагностика поломок

Увеличить срок службы теплооборудования помогут несложные профилактические меры:

• Запрещается включение насоса без воды.
• Для предупреждения окисления деталей во время бездействия включайте оборудование раз в месяц на 15—20 минут.
• Регулярно проводите визуальный осмотр, будьте внимательны к появившимся шумам, чрезмерному нагреву приборов, течам.

Перед началом нового отопительного сезона проводится технический осмотр оборудования. Проведите тестовый запуск и проверьте состояние важнейших узлов:

• правильность подключения к трубопроводу;
• герметичность соединительных элементов;
• состояние фильтров.

1 Какие бывают неполадки у глубинных насосов?

За счет того, что насосное устройство постоянно взаимодействует с водой, оно постоянно подвергается влиянию различных негативных факторов. К счастью, такие негативные факторы редко приводят к молниеносным поломкам, обычно работоспособность насоса нарушается исподволь, постепенно и заметно для эксплуататоров.

А это значит, что при обнаружении небольших дефектов необязательна радикальная замена глубинного насоса, так как можно обойтись ремонтом своими руками. К слову, замена погружного насоса при небольших поломках вообще практически никогда не проводится. Погружные насосы еще более просты в ремонте, в том числе своими руками, чем глубинные.

В подавляющем числе случаев поломок глубинных насосов выходит из строя именно магнит насосного прибора. Такая поломка чаще всего наблюдается у глубинных насосов марки «Спрут» и «Водолей». К сожалению, в этом случае ремонт своими руками произвести не получится, так как техника для починки магнита насоса имеется лишь на специализированных предприятиях. В такой ситуации насос сразу нужно отвезти на починку к специалистам.

Другое дело — посторонние шумы в случае, когда насосное устройство запущенно. Здесь уже речь идет о поломке механического характера. В подавляющем большинстве случаев поломку механического характера можно устранить своими руками.

Первым делом при посторонних шумах необходимо разобрать на запчасти насосное устройство. В случаях, когда шумы слышны у насосов марки «Спрут» или «Водолей», необходимо первым делом проверить электрическую систему насоса, к которой относится как непосредственно сам двигатель, так и система автоматики.

Глубинный насос с подключенным шлангом

Насосы марки «Спрут» и «Водолей» имеют поломки чаще всего именно в этих системах, отремонтировать которые, впрочем, достаточно просто и своими руками. Среди прочих проблем, часто возникающих у насосов марки «Спрут» и «Водолей» — это поломки реле времени и системы защиты от короткого замыкания или сухого хода.

Причинами таких поломок могут служить постепенные засоры внутренней насосной системы инородными предметами из грунта скважины. Кроме того, работа насоса в сухом режиме тоже может стать серьезной проблемой, так как на таком «ходу» быстро заканчивается масло, что приводит к неравномерной и неплавной работе внутренних механизмов насоса.

При такой ситуации со временем детали подвергаются деформации, вплоть до невозможности починки в принципе. Именно поэтому любое насосное устройство, особенно популярных в СНГ марок «Водолей» и «Спрут», должно проходить постоянную диагностику на наличие внутренних проблем, желательно специалистами.

Самыми редкими причинами сбоя работы насосной системы можно назвать такие причины:

• перегрев рабочей жидкости, когда ее температура превышает 40 градусов по Цельсию;
• неправильное закрепление подводного кабеля.

Эти проблемы характерны не только для насосов марок «Водолей» и «Спрут», а вообще для всех, так как причины, приведшие к таким проблемам, никак не связаны с качеством насоса, а напрямую зависят от профессионализма монтажера насоса.

Основные поломки насосов

Но для примерной диагностики бывает достаточно характерных признаков, сопровождающих поломку.

К подобным симптомам относят:

• Насос при включении не подаёт признаков жизни.
• Корпус аппарата при прикосновении бьёт током.
• Напор подаваемой воды значительно уменьшился.
• Аппаратура работает неравномерно, или при работе издаёт посторонние шумы.

Наиболее частыми причинами для подобного «аномального поведения» становятся такие неполадки:

• Сгорела обмотка электродвигателя насоса.
• Перебит питающий провод механизма.
• Отошёл электрический контакт.
• Нарушена герметичность корпуса насоса.
• Подвижные рабочие элементы механизма износились, и насос не в состоянии поддерживать изначальное давление.

Вызываются перечисленные неисправности обычно заводскими дефектами, или тяжёлыми условиями эксплуатации. Так, износ рабочих колёс может произойти из-за наличия в воде значительного количества механических примесей, чаще всего, мелкого песка. А вот дефекты электрооборудования вполне могут возникнуть по вине заводских сборщиков. Для более детального обследования и ремонта насоса «Водомёт» потребуется извлечь его из скважины и разобрать.

Специфика ремонта и конструктивные особенности

Большой популярностью среди домовладельцев пользуются устройства марки «Вихрь» и «Водомет» по причине простоты конструкции и ремонта устройства. Удобный корпус цилиндрической формы является основой каждого погружного скважинного насоса. В такой корпус встраивается двигатель с крыльчаткой, закрепленной на валу. Специально встроенный вкладыш отделяет крыльчатку от отсека с мотором. Через такой вкладыш проходит сам вал.

Перед началом проведения ремонтных работ нужно определить исправность главных узлов насоса. Для этого выполняются такие действия:

1. Проверка поршня на предмет всевозможных деформаций и повреждений. Этот элемент должен быть ровным и прямым.
2. Оценка состояния всасывающего отверстия. Когда воздух беспрепятственно проходит с обеих сторон, попадая в систему из всасывающего патрубка.
3. Необходимо собственноручно определить расстояние между установленными магнитами катушек и устройством поршня. Нормальный показатель должен соответствовать 0,4-0,5 см. Катушки в узле могут биться друг об друга, если это расстояние больше. Мотор может перегреться в результате уменьшения этого расстояния.
4. Также необходимо определить расстояние от корпуса устройства до клапана, блокирующего впускное отверстие. Нормальный показатель должен составлять от 0,7 до 0,8 см. Это дает возможность воде беспрепятственно выходить из насоса при отсутствии мотора.
5. Также придется удостовериться в том, что проблемы с функционированием насоса не обусловлены перепадами напряжения.

Для нормальной работы устройства показатель на измерительных приборах должен соответствовать 200-240 V.

Диагностика и устранение неполадок

Итак, попробуем определить, почему забарахлил насос. Если он не включается, прежде всего нужно проверить состояние автоматического выключателя в распределительной коробке. Возможно, он разъединил цепь из-за перегрузки.

Если подозрения не подтвердились, нужно отключить агрегат, извлечь его из скважины и приступить к разборке.

Этапы разборки и ремонта насоса

Прежде всего рядом с местом проведения работ необходимо простелить чистую газету или ветошь, на которую будут складываться детали насоса и крепеж. Далее действуем в следующем порядке:

1. Разбираем нагнетательную часть агрегата.
2. В насосе вибрационного типа проверяем состояние клапанов, а в центробежном – проворачиваем крыльчатку, дабы убедиться, что вал не заклинило. Если на данном этапе обнаружена причина поломки в виде сгустка грязи или поврежденной детали, принимаем соответствующие меры.

Глубинный насос в разобранном виде

Если все узлы нагнетательного механизма в норме, вскрываем электрическую часть. После этого необходимо проделать следующее:

• Проверить индикатором наличие напряжения на клеммах, к которым подсоединен питающий кабель (не забудьте перед этим включить насос в розетку).
• Проверить тестером сопротивление пусковой обмотки (это нужно делать уже при выключенном питании).
• Проделать то же самое с рабочей обмоткой.

Если табло прибора показывает сопротивление, близкое к нулю, — в обмотке имеет место замыкание витков. Если наоборот – бесконечно большое, значит в обмотке случился разрыв. В обоих случаях нужна перемотка двигателя, для чего необходим специальный станок.

Рекомендации и нюансы проведения работ

1. Двигатель перед разборкой следует установить крышкой вверх, иначе масло во время ее демонтажа вытечет.
2. Перед разборкой обязательно нужно убедиться, что агрегат отключен от электросети.
3. В некоторых моделях для демонтажа крышки двигатель нужно сильно сжать в тисках.

Крепежные винты на погружных насосах из-за постоянного контакта с водой часто закисают.

Чтобы легче было производить обслуживание и ремонт, рекомендуется сразу после покупки заменить «родные» винты с профилем под плоскую отвертку на покупные, имеющие крестообразный профиль.

2 Диагностика и устранение неполадок

При обнаружении того, что устройство не работает как нужно, не следует сразу предпринимать попытки его починки, даже если причина очевидна. Изначально нужно проверить устройство на наличие или второстепенных проблем, не столь очевидных при первом осмотре, или на наличие основной проблемы, когда изначально вообще непонятно почему устройство не работает.

Глубинный насос с накопившимися отложениями на корпусе

На глубинных насосах марок «Спрут» и Водолей», как, впрочем, и на любых других, первым делаем нужно проверить, имела ли место быть банальная перегрузка, из-за которой мог отключиться автомат и вся насосная система в целом.

Для этого нужно:

• разобрать распределительную коробку;
• произвести визуальный осмотр внутренней части — перегоревшая деталь будет сразу заметна (также может ощущаться запах гари).

Если причина поломки не ясна, то нужно снять крыльчатку с насосного двигателя и проверить, вращается ли непосредственно сам двигатель в свободном состоянии или нет.

Важно знать, что большинство современных насосных устройств изготовляются однофазными. К ним присоединяют так называемый «сглаживающий конденсатор», благодаря которому запуск двигателя проходит более гладко и плавно

Вокруг него имеется специальная обмотка.

В таких насосах чаще всего выгорает двигатель. Собственно по этой причине и нужно снимать крыльчатку. А после снятия крыльчатки необходимо произвести попытку прокрутки вала вручную. Благодаря заранее освобожденному месту, из-за снятия крыльчатки, сделать это не составляет труда.

Но если вал не крутится, то нужно думать о механической поломке. Если быть точнее, то думать следует о заклинивании двигателя.

Происходит это лишь в тех случаях, если на двигателе нет дополнительного защитного фильтра. Собственно эти частицы и могут быть причиной возникновения таких проблем. Примечательно, что если их своевременно не удалять с двигателя насосного устройства, то это постепенно приведет к тому, что полностью сгорит вся обмотка статора. Она, что очевидно, ремонту не подлежит, только замене. Впрочем, если вал не имеет проблем с вращением, то нижнюю часть мотора можно собрать.

2.2 Рекомендации и нюансы проведения работ

Перед началом разбора верхней части электродвигателя нужно обязательно поставить его в вертикальном положении. Это действительно необходимо, так как установка электродвигателя в неправильное положение может повлечь утечку масла, которое является рабочей жидкостью в насосных системах.

После установки электродвигателя в необходимое вертикальное положение нужно обязательно снять ту крышку, через которую проходят провода питания установленного электродвигателя. Собственно при снятии крышки сразу можно провести диагностику пускового конденсатора на наличие проблем. Для этого необходимо будет использовать омметр, дабы проверить сопротивление как пусковой, так и собственной рабочей обмотки.

Поэтому дальше нужно взять клеммы омметра и присоединить их к непосредственно самой обмотке. Далее необходимо сделать вращение рукоятки, которое затем создаст необходимое напряжение в 200 – 300 вольт. При показаниях на приборе сопротивления, не доходящего до бесконечности, а это имеет определенное значение, можно считать, что состояние обмотки удовлетворительное или даже идеальное.

А вот в случаях, когда прибор фиксирует сопротивление, доходящее до бесконечности, можно смело говорить о том, что есть проблема в виде обрыва рабочей фазы мотора.

Засор внутренней части глубинного насоса

Когда прибор фиксирует чересчур маленькое сопротивление можно говорить о том, что имеет место быть так называемое межвитковое замыкание. К сожалению, если произошла одна из перечисленных выше возможных проблем, то попытка все исправить своими руками не увенчается успехом, и агрегат необходимо будет отвезти к специалистам, имеющим необходимое для починки оборудование.

Впрочем, в большинстве случаев описанные выше проблемы требуют не столько частичного или полного ремонта, сколько полной замены всех неисправных деталей. Особенно если речь идет об обмотке.

Если прибор говорит о том, что все проверяемые элементы насосной системы находятся в полностью исправном состоянии, необходимо тщательно исследовать пусковой конденсатор. При таких обстоятельствах чаще всего причиной неисправности всей системы является именно его поломка. Кроме того, он может быть в состоянии так называемого обрыва.

Устранение неполадок

Неисправности, связанные с прекращением подачи к насосу электричества, характеризуются отсутствием признаков «жизни» при включении питания.

Чтобы проверить целостность электрической цепи, необходимо воспользоваться тестером для прозвонки либо мультиметром, включенным в режим измерения сопротивления. Если силовой кабель цел, то надо переходить к внутренней части агрегата, для чего его придется разобрать.

Для разборки понадобится стандартный набор слесарных инструментов, имеющийся в каждом доме и включающий в себя:

• отвертки;
• пассатижи;
• ключи разных размеров;
• кусачки.

В качестве примера рассмотрим процесс разборки скважинного насоса Джилекс модели Водомет 60/52. Последовательность выполнения работ следующая:

Теперь, когда насос разобран, есть возможность проверить все электрические цепи, вплоть до обмоток электродвигателя. В ситуации, когда корпус бытового прибора бьет током, надо заменить конденсатор. Внимательно изучите состояние пластиковых рабочих колес, стаканов и промежуточных шайб. При износе они подлежат замене, для чего придется купить или заказать соответствующий ремонтный комплект. Изношенные детали ставить назад бессмысленно, поскольку при вращении вала они все равно не смогут создать необходимое давление в сети водоснабжения.

В отличие от погружных перекачивающих устройств, в насосной станции Джилекс Джамбо чаще всего выходят из строя гидроаккумулятор и реле давления. Могут износиться и щетки двигателя, но для их замены лучше обратиться к специалистам сервисной службы. О перегорании обмоток свидетельствует запах оплавленной изоляции и пластика, проблема, скорее всего, решится только путем замены двигателя.

Резиновая «груша» в бачке гидравлического аккумулятора замене не подлежит, и в случае потери герметичности необходимо поменять бачок целиком. Для проверки достаточно снять гидроаккумулятор, отсоединив его от станции, открутить боковую пробку и золотник, после чего наполнить водой со стороны закачки. Если вода побежит через золотник, аккумулятор следует заменить. Таким же образом поступают с реле давления, не поддающимся регулировке, — меняют элемент целиком.

Джилекс водомет, ремонт погружного насоса 60/32, замена конденсатора

На днях знакомый принес на ремонт погружной насос, модель – Джилекс 60/32, на мой вопрос почему он не обратился в сервис по ремонту, получил ответ — обращался, но в сервисе сказали, что неисправен двигатель и за ремонт выкатили сумму соизмеримую со стоимостью нового насоса.

Скважинный насос Джилекс вполне надежен и удобен в эксплуатации, не шумит и не гремит, опустил в скважину и только контролируешь его работу по давлению воды в кране, как правило, гарантийный срок насосы, сделанные в России, отрабатывают сполна, за аналогичную продукцию из Поднебесной, сказать ничего не могу, так как не доводилось пользоваться.

Но как известно — ничто не вечно под луной, так и у этого аппарата есть своё «слабое звено», это пусковой, он же и рабочий конденсатор ССВ60 16 мкф/450 V, вот так выглядит этот красавец,

пусковой конденсатор

Естественно, был куплен и установлен новый насос, а меня «подтянули», так сказать, в качестве эксперта — установить истинную неисправность, я конечно же согласился, а заодно решил собрать материал для этой заметки, и так перейдем непосредственно к процессу ремонта.

Ремонт своими руками, последовательность

Что делать если насос гудит, но воду не качает, это довольно часто задаваемый вопрос и сегодня расскажу, как самостоятельно решить эту проблему, бывает и так, что насос не подает никаких признаков «жизни», но после замены конденсатора работает исправно, конечно, если нет других неисправностей.

Первым делом, когда вы обнаружили, что вода из скважины в дом не поступает, пробуем подать напряжение на насос напрямую в обход автоматики, например, снимаем со скважины крышку, отсоединяем провода, идущие на клеммную коробку от насоса и втыкаем их в розетку, если насос после этого не заработал значит причина в нем и нужно доставать его из скважины для осмотра.

Чисто из опыта, существует две основные причины почему насос гудит, но не качает воду — это неисправен пусковой конденсатор и насос забился песком, глиной или чем-либо еще откручиваем нижнюю часть корпуса, чтобы проще открутить воспользуемся ключом для масляного фильтра авто, но сначала зажмем противоположную сторону корпуса в тиски за фланец водяной магистрали.

ключи для автомобильных масляных фильтров

Аккуратно снимаем с вала рабочие кольца – крыльчатки (импеллеры), осторожно, без усилий пробуем провернуть вал вручную, если крутится свободно, значит никаких засоров, заклинивания и так далее нет. Подаем эл/питание на насос ещё раз пробуем провернуть вал помогаем таким образом насосу запуститься, если насос заработал значит проблема была в пусковом конденсаторе, это в силе и для других моделей аналогичных конструкций насосов

Подаем эл/питание на насос ещё раз пробуем провернуть вал помогаем таким образом насосу запуститься, если насос заработал значит проблема была в пусковом конденсаторе, это в силе и для других моделей аналогичных конструкций насосов.

Конденсатор находится в верхней части насоса, чтобы до него добраться нужно очень аккуратно, через какую-либо наставку или не металлическим молотком легкими ударами по фланцу, сместить двигатель в корпусе насоса.

Далее в вертикальном положении встряхнуть насос, чтобы движок вернулся в исходное положение, а затем со стороны вала вытащить уплотнительное кольцо и извлечь двигатель из корпуса.

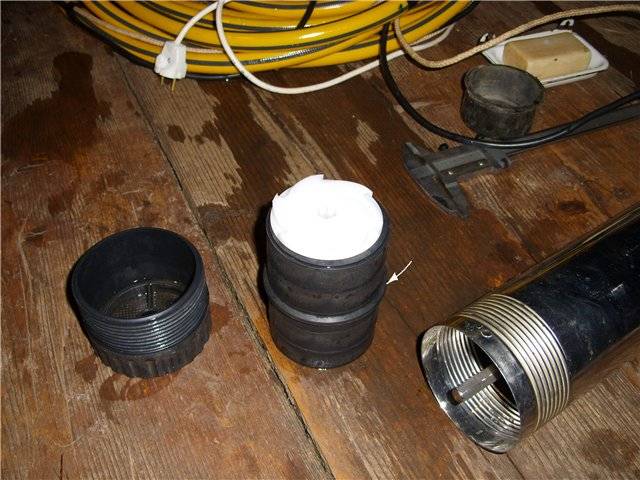

насос Джилекс водомет в разобранном виде

Дальше также, как и в предыдущем случае зафиксировать корпус двигателя в тисках за фланец и пошатывая из стороны в сторону открыть корпус двигателя, вот здесь и находится этот самый конденсатор.

В нашем случае факт, что конденсатор вышел из строя не вызывает сомнений, так как видны следы механического разрушения корпуса, меняем его на аналогичный и пробуем запустить насос, все заработал нормально, если есть сомнения, то для контроля опустите насос в емкость с водой и убедитесь, так сказать наглядно.

Проблема решена собираем насос в обратной последовательности, тщательно осматриваем рабочие кольца – импеллеры на наличие износа, часто из-за большого содержания в воде песка, разбивает шестигранные посадочные (на вал) отверстия, и они становятся круглыми или эллипсообразными, в этом случае прокачки воды через эту ступень не будет.

неисправный конденсатор в движке насоса

Для наглядности процесса разборки насоса, посмотрите короткое видео, качество видео желает лучшего, но что было на момент написания статьи, то и выкладываю.

Насос не работает

Причины могут быть такие: разгерметизация корпуса, перегорела обмотка двигателя, сломаны лопасти после попадания твердых крупных частиц. Проверьте отсутствие утечек, погрузив насос в ведро, проверьте также напряжение в розетках. Затем отвинтите болты и снимите корпус. Проверните вал двигателя на предмет наличия крупных частиц. Если двигатель заклинил из-за крупных включений, их следует удалить и по возможности заменить разрушенные рабочие кольца. Если разрушено рабочее колесо и лопасти, их следует заменить.

Далее проверьте электрику. Отсоедините от двигателя шнур питания и, если обнаружатся оплавленные части, замените весь шнур и вилку. Следует также проверить, нет ли обрыва обмотки двигателя. Если такое обнаружилось, ремонт лучше доверить специалисту.

Виды водопроводных насосных станций

Со встроенным эжектором

Принцип работы основан на подъеме воды благодаря создаваемому разряжению. Подъем осуществляется с глубины 20 — 45 метров. Насосная станция имеет большую производительность. Из-за большого уровня шума, такую станцию следует располагать в подвальном помещении.

С выносным эжектором

Насос с данным типом эжектора погружают в воду сразу с двумя трубами. Вода, поступая в эжектор, приводит к появлению всасывающей струи. Насос данного типа подвержен засорам песком и коррозии.

Безэжекторные конструкции

В данных насосах вода поднимается с помощью многоступенчатой конструкции. Они работают бесшумно и потребляют мало электроэнергии.

Неисправности, о которых не пишут в паспорте

В паспорте на насосы изложены основные неисправности, их причины и варианты устранения. Правда, в большинстве случаев рекомендуют обратиться в сервисный центр. Помимо изложенных в сопутствующей документации поломок специалисты называют ещё две, встречающиеся чаще всего:

• при включении насос воду не качает, но слышно его слабое гудение;
• включенный «Водомёт» не издаёт никаких звуков, но бьётся током.

Первая группа признаков говорит о том, что крышки между ступенями и рабочие колёса полностью стёрлись. Работать насос не будет. Его нужно разобрать и заменить истёртые крыльчатки и крышки. Во втором случае речь идёт о неисправности конденсатора. Вызвана она, скорее всего, водой, попавшей через кабельный вход в конденсаторный отсек. Неисправная деталь подлежит замене в любом случае.

И еще кое-что. Все необходимые детали можно попробовать заказать либо в сервисных центрах либо непосредственно на заводе-изготовителе. В последнем случае их стоимость будет минимальной.

Ремонт и установка насоса Водомет своими руками

Для обеспечения бесперебойной работы скважины или колодца применяется специальное оборудование — насосы. Они монтируются около устья источника или погружаются под поверхность водяного зеркала, обеспечивая подачу воды на поверхность и в дом, для хозяйственных построек, для теплиц, на огороды. Но такое оборудование подвергается самым различным нагрузкам, использование его довольно интенсивное, а это вызывает изнашивание отдельных узлов и деталей, поломки. Поэтому периодически требуется проводить осмотр и ремонт насоса.

Схема подключения насоса Водомет.

Все наносы отличаются своей конструкцией, условиями работы, проблемы при работе могут быть различными. Пример неполадок и ремонта можно рассмотреть на довольно часто используемом насосе «Водомет», который отлично зарекомендовал себя сегодня при устройстве колодцев и скважин.

Как предотвратить поломку насосного оборудования?

Оборудование подъема воды для автономного водоснабжения содержит сложные механические и электронные узлы. Чтобы всё оборудование работало долго и без сбоев необходимо соблюдать определенные требования, которые производитель обычно указывает в техническом паспорте изделия:

• необходимо заземлить всё оборудование, обеспечить защиту насоса от скачков напряжения и других негативных проявлений электроснабжения.
• насос должен висеть на специальном стальном тросе, а не на питающем электрическом кабеле или пластиковой трубе. При отрыве насоса понадобиться сложная и дорогая работа по подъему упавшего в скважину оборудования.
• проверку, разборку и ремонт насоса, а также другого оборудования производите только при полном отключении от электрической сети.
• организуйте защиту насоса от «сухого хода» и перегрева
• предельная глубина опускания насоса — 1 м от дна скважины. В ином случае увеличивается риск попадания песка в механизмы насоса.
• исключите любые возможные пути попадания песка и других твердых абразивных веществ в насос.

Для загородного дома выход из строя водяного насоса означает ежедневный вояж с вёдрами к колодцу. Ситуация усложняется, если на участке водоснабжение устроено вокруг скважины. Починить «Ручеек» или «Малыш» может каждый мало-мальски знакомый с техникой человек, а вот погружной насос «Водомет» наладить не так легко. Последствием неквалифицированного ремонта может быть загрязнение скважины маслом, устранить которое могут только специалисты.

Если по близости есть сервисный центр компании «Джилекс», конечно, лучше обратиться туда. Но если нет такой возможности (сервисный центр далеко, нет времени), придётся провести ремонт насоса «Водомет» своими руками.

Как устроен и работает “Водомет”?

Устройство центробежного насоса “Водомет” несколько сложнее, чем у вибрационного “Малыша” или “Ручейка”. В нижней части агрегата расположен герметичный маслонаполненный двигатель, на вал которого надеты своеобразные стаканы – элементы с рабочими плавающими колесами.

В зависимости от мощности насоса таких стаканов может быть больше или меньше. Верхняя крышка насоса прижимает все эти элементы и удерживает их в правильном положении. Из этой крышки выходит электрический кабель, патрубок для подачи воды к водопроводной магистрали и проушины для подвешивания насоса.

Насос “Водомет” – надежная техника с высоким КПД. Его конструкция позволяет выполнить многие ремонтные работы в домашних условиях

Плавающие рабочие колеса – “изюминка” этого агрегата. В самом начале работы они притираются к конструкции путем стачивания пластикового буртика. В результате между статичными и движущимися элементами устройства образуется минимальный зазор. Такая конструкция обеспечивает высокий КПД насоса.

Еще одно преимущество плавающих колес насоса – способность пропускать частички песка, попадающие в скважину в ходе естественных процессов запесочивания. Модели насоса типа “Водомет А” устроены аналогичным образом.

Они дополнительно укомплектованы поплавковым выключателем, который предназначен для отключения прибора в случае возникновения аварийной ситуации. Например, если в источнике иссякла по каким-то причинам вода (низкий дебет, заливание и т.п.).

Если монтаж и эксплуатация насоса Водомет производились в соответствии с рекомендациями производителя, необходимости в преждевременных ремонтах не возникнет

Скважинный насос “Водомет”, несмотря на отсутствие такой защиты, работает вполне исправно, но очень важно правильно установить его в скважине. Он может включаться/выключаться каждые три минуты без ущерба для целостности конструкции

Чтобы предотвратить ситуацию с возникновением “сухого хода”, которая губительна для любого насоса, следует правильно выбрать модель, подвесить ее на нужной высоте и т.п.

Дополнительный элемент продлевает срок эксплуатации прибора, но требует дополнительного места для размещения. По этой причине Водомет А” обычно используют не в скважинах, а в колодцах. Но ремонтировать эту модель приходится примерно таким же образом, как и скважины насос.

Еще одна особенность погружных насосов “Водомет” – это нижний забор воды. Конструкция позволяет использовать насос в полупогруженном состоянии. Если нужно полностью опустошить емкость, “Водомет” отлично справится с задачей.

Но в фильтровой скважине располагать насос подобным образом не всегда полезно. Устройство будет постоянно забирать со дна песок. Это отрицательно сказывается и на качестве воды, и на состоянии рабочих колес устройства.

Чтобы предотвратить проблему такого характера, на нижнюю часть насоса надевают самодельные насадки, препятствующие проникновению песка в устройство.

Располагать в скважине агрегат нужно так, чтобы между дном выработки и дном насоса оказалось не менее 1 м. Погружать Водомет можно так, чтобы между зеркалом воды и верхом устройства было не более 30 м.

Водомет предназначен для перекачки воды с температурой от +1 до +35 °С. Не рекомендуется нарушать температурный режим для его нормальной работы. А еще нельзя включать агрегат больше 20 раз за сутки.

Для того чтобы исключить преждевременный износ и поломки, нельзя, чтобы Водомет работал без воды. Устройство должно быть заземлено. В сеть необходимо включить УЗО, отключающее прибор при утечках тока более 30 mA.

Это интересно: Ремонт насосной станции своими руками — популярные неисправности
