Разводка труб в ванной: разбор скрытой и открытой схем прокладки трубопровода

Виды разводки труб в ванной комнате

Существуют 2 варианта разводки труб в квартире: более простая в монтаже последовательная разводка и более сложная коллекторная. Каждый из них имеет свои плюсы и минусы

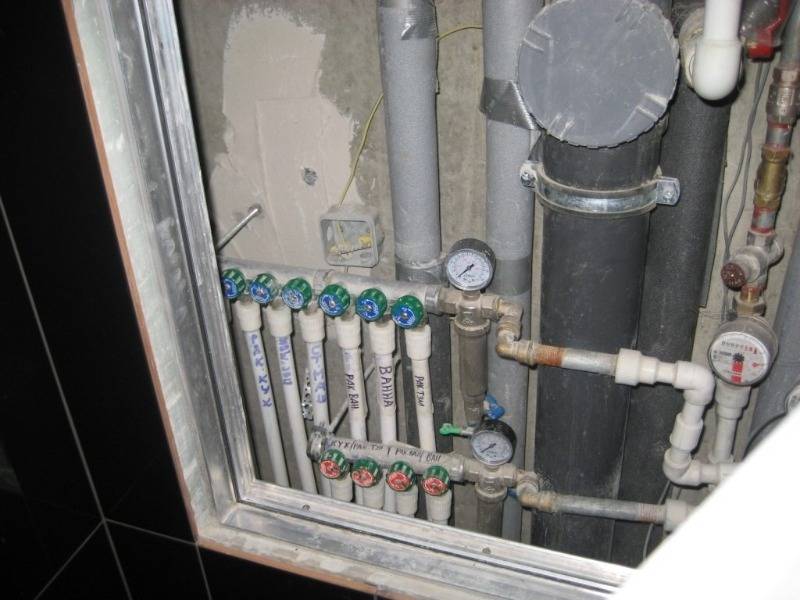

Коллекторная

В этом случае все сантехнические приборы подключаются к стоякам холодной и теплой воды параллельно через устройства, которые называются коллекторами. То есть каждое устройство в доме имеет свою индивидуальную магистральную линию, через которую он сообщается со стояком.

Коллекторное устройство оснащается запорными кранами шарового типа. Каждый такой кран отвечает за водоснабжение одного прибора в помещении. В случае неполадки можно закрыть тот кран, который отвечает за сломанный прибор, а все остальные устройства будут работать, как положено. Как выглядит коллектор с кранами, можно посмотреть на фото ниже. Это устройство полностью умещается в специальный шкафчик.

Плюсы здесь очевидны:

1. Все приборы получают одинаковое количество воды.
2. Если одно устройство вышло из строя, не нужно полностью перекрывать водоснабжение. Достаточно просто на коллекторе закрыть кран на выходе магистрали, ведущей в поврежденное устройство.
3. Количества мест стыковок не так много. Поэтому можно проводить скрытую укладку трубопроводов, т.к. течь может возникнуть у коллектора или же на входе в само устройство. Эти места легко доступны.

Виды разводки труб в ванной комнате.

Последовательная

Этот метод предполагает отвод трубопровода от стояка к первому потребителю воды, а от него через тройник к следующему и так далее до самого дальнего. Этот вариант больше подходит для квартир, где предусмотрено эксплуатация малого количества приборов.

Последовательная разводка выполняется легко и требует малого количества стройматериалов. Все работы можно выполнить своими руками. Существенным недостатком можно считать невозможность отключения одного из приборов от стояка в случае его поломки. Придется отключить всю систему водоснабжения, закрыв запорный кран. Еще один недостаток: при одновременном включении всех приборов, давление в системе ослабевает, и вследствие этого напора жидкости может не хватить для тех устройств, которые находятся дальше остальных от стояка.

Почему так важна качественная разводка труб в санузле

Качественная разводка водопроводных и канализационных труб в санузле важна для бесперебойной работы всех сантехнических устройств и приборов. Когда все элементы надежно и герметично соединены, то можно рассчитывать на хорошие отношения с соседями, так как шанс затопить их водой минимален. Тщательно рассчитав диаметр всех необходимых труб, и выполнив их качественный монтаж, можно рассчитывать на хороший напор на всех точках водозабора, а также бесперебойную подачу воды. Выполненный качественно и корректно ремонт в санузле поможет избежать неприятностей и забыть о ремонте на долгие годы.

Какие трубы лучше использовать для разводки в санузле

Для выполнения разводки можно использовать различные виды труб, все они имеют свои достоинства и недостатки. Применяют такие изделия:

1. Металлические;
2. Металлопластиковые;
3. Полиэтиленовые.

Разводка труб санузла

Часто внутриквартирную разводку выполняют металлопластиковыми элементами, у которых такие преимущества:

• Низкая стоимость;
• Легкость монтажа;
• Долговечность;
• Не подвержены коррозии;
• Не требуют покраски.

Полиэтиленовые трубы характеризуются такими же качествами, однако они на порядок дороже и поэтому не столь доступны широкому кругу потребителей. Привычная для многих разводка в санузле из металла теряет свою популярность за счет того, что для монтажа металлических составляющих необходимо специальное оборудование и навыки выполнения таких работ.

Особенности замены водопроводных труб

Важный момент при установке сантехники и замене водопроводных труб – высота раковины умывальника. Решить, какая модель будет использована, необходимо еще на начальном этапе, чтобы правильно рассчитать высоту, на которую будут выведены трубы водопровода и канализации.

Обычно производители рассчитывают высоту установки, ориентируясь на средний рост взрослого человека, который варьируется в пределах 1,60-1,80 м. Если рост большинства проживающих в квартире больше или меньше этого уровня, высоту монтажа навесного умывальника можно соответствующим образом изменить.

Затем следует внести коррективы в размеры труб, которые будут подведены для подключения раковины.

Хорошая идея при замене водопроводных труб – установка или замена фильтров, которые очищают воду, поступающую на бойлер, автоматическую стиральную машину, душевую кабину и т.п. Стоит подумать и о монтаже других приборов, например, датчиков давления в системе.

Эти небольшие устройства удобнее устанавливать или заменять именно на этапе ремонта, а не в тот момент, когда отделочные работы уже закончены. Фильтры и датчики улучшают качество воды, поступающей к бытовой технике, позволяют сделать ее работу более корректной.

В результате предусмотрительные владельцы дома реже сталкиваются с поломками, их техника работает дольше.

При замене водопроводных труб, когда используют новые пластиковые конструкции, следует правильно рассчитать размеры для каждого участка. Тепловое расширение водопроводных труб из ПВХ отличается от реакции на тепло металлических коммуникаций.

Если длина прямого отрезка пластиковой трубы превышает два метра, следует немного увеличить ее длину, всего на пять миллиметров. Это небольшое расстояние компенсирует расширение трубы при нагреве и ее сокращение при охлаждении.

Как заменить трубы в ванной своими руками

Ремонт в ванной – один из самых сложных этапов. Но при большом желании с ним можно справиться самостоятельно.

Если сантехника в доме явно не моложе Вас, необходимость капитального ремонта санузла очевидна. Причем отделаться «малой кровью», т.е. заменой кафеля, покраской-побелкой вам вряд ли удастся – проходимость старых труб уже давно не идеальна, стенки уже изрядно изъедены коррозией и возникновение протечек — вопрос времени. Замена труб в ванной своими руками вполне возможна, но вам потребуется основательная подготовка.

Как заменить трубы в ванной

Любые работы начинаются с планирования и составления схемы. На ней обозначается расположение труб и все точки: ванна, умывальник, стиральная машина, унитаз (если санузел у вас совмещенный). Схему желательно показать специалисту, возможно, есть более грамотные варианты разводки. Когда окончательный вариант наконец-то готов, считаете необходимый метраж труб и количество фитингов.

Инструмент для замены труб

Вам также понадобятся: рулетка и линейка, уголок, газовые ключи, ножовка, паяльник. Если вы планируете скрыть трубы в стене, то и болгарка с диском по камню для штробления.

Один из лучших вариантов для горячего и холодного водоснабжения – заменить трубы на полипропиленовые. Они рассчитаны на температуру до 95º С. Собственно, полимерные трубы — прекрасный вариант и для канализации, с ними вам долго не придется сталкиваться с проблемой как устранить засор. Поистине вечный водопровод – медный, но это очень дорогой вариант. Покупать новые трубы лучше того же диаметра, что и старые – так вы несколько упростите себе задачу. Запаситесь фильтрами, причем их лучше установить на каждую точку после контрольного вентиля.

Если стояки канализации в доме старые, лучше начинать с них. На этом этапе любителей быть не может, нужно приглашать квалифицированных водопроводчиков. Придется договариваться с соседями, согласовывать время и прочее. Обычно соседи поддерживают инициативу, если кто-то берет на себя все организацию ремонта.

Чтобы заменить трубы в ванной, воду необходимо перекрыть. Если в ваши планы входит весьма трудоемкое штробление стен, есть смысл сначала проложить штробы, а затем отключать воду. Срок службы полипропиленовых труб таков, что скрытая установка вполне оправдана. После укладки труб штробы закрывают раствором и сверху укладывают кафель. Для монтажа полимерных труб понадобится паяльник, так как в холодном состоянии трубы не соединяются.

Как правило, заменить трубы своими руками в ванной это еще не все. Самое рациональное решение (иногда единственное) – менять подводку сразу везде.

Как заменить трубы в ванной своими руками Статья о том, как заменить старые трубы в ванной на новые полипропиленовые своими руками

Схемы разводки санузла

Выбор схемы разводки труб в ванной напрямую зависит от количества потребителей и от того, раздельно устраиваются ванна и туалет или вместе. Неправильно спроектированное подключение приведет к тому, что при работающем душе окажется неработоспособным туалет или какой-то другой элемент системы.

Подключать точки разбора к водоснабжению надо так, чтобы обеспечивалась одновременная работа всей сантехники. Для этого заранее стоит определить, какие сантехнические устройства могут работать одновременно, а какие никогда не включатся параллельно. Варианты правильных подключений могут быть такими, как описано дальше.

Объединенный санузел

В совмещенном санузле ванна и унитаз находятся в одной комнате и вряд ли здесь найдется место для чего-нибудь еще кроме раковины.

Если туалет и ванна находятся в разных комнатах, то их подключение к системе водоснабжения выполняется по-другому.

Ванная

Если в одной комнате разместить ванну, стиральную машину, душевую кабину, полотенцесушитель и еще что-то, то обязательно возникнут ситуации, в которых их работа будет пересекаться.

Чтобы не возникало проблем с напором воды, логично устроить коллекторную разводку канализации в ванной комнате для индивидуального подключения этих потребителей.

Туалет

В случае размещения туалета в отдельном помещении унитаз подключается непосредственно к стояку холодной воды. Расположение унитаза в индивидуальном помещении позволяет использовать его одновременно с другими потребителями, которые находятся в ванной. Время заполнения сливного бачка непродолжительно, поэтому его влияние на напор воды невелико.

Каким бы ни оказался выбор разводки труб в туалете, стоит также определить, как их оптимально проложить.

Виды разводки труб в ванной комнате

Существуют 2 варианта разводки труб в квартире: более простая в монтаже последовательная разводка и более сложная коллекторная. Каждый из них имеет свои плюсы и минусы

Коллекторная

В этом случае все сантехнические приборы подключаются к стоякам холодной и теплой воды параллельно через устройства, которые называются коллекторами. То есть каждое устройство в доме имеет свою индивидуальную магистральную линию, через которую он сообщается со стояком.

Коллекторное устройство оснащается запорными кранами шарового типа. Каждый такой кран отвечает за водоснабжение одного прибора в помещении. В случае неполадки можно закрыть тот кран, который отвечает за сломанный прибор, а все остальные устройства будут работать, как положено. Как выглядит коллектор с кранами, можно посмотреть на фото ниже. Это устройство полностью умещается в специальный шкафчик.

Плюсы здесь очевидны:

1. Все приборы получают одинаковое количество воды.
2. Если одно устройство вышло из строя, не нужно полностью перекрывать водоснабжение. Достаточно просто на коллекторе закрыть кран на выходе магистрали, ведущей в поврежденное устройство.
3. Количества мест стыковок не так много. Поэтому можно проводить скрытую укладку трубопроводов, т.к. течь может возникнуть у коллектора или же на входе в само устройство. Эти места легко доступны.

Последовательная

Этот метод предполагает отвод трубопровода от стояка к первому потребителю воды, а от него через тройник к следующему и так далее до самого дальнего. Этот вариант больше подходит для квартир, где предусмотрено эксплуатация малого количества приборов.

Последовательная разводка выполняется легко и требует малого количества стройматериалов. Все работы можно выполнить своими руками. Существенным недостатком можно считать невозможность отключения одного из приборов от стояка в случае его поломки. Придется отключить всю систему водоснабжения, закрыв запорный кран. Еще один недостаток: при одновременном включении всех приборов, давление в системе ослабевает, и вследствие этого напора жидкости может не хватить для тех устройств, которые находятся дальше остальных от стояка.

Этапы проектирования

Любой проект начинается с постановки задачи. Далее, предлагаются различные варианты её решения и выбор оптимального способа. Потом приобретается необходимый материал и производится монтаж. На последнем этапе обязательно выполняется проверка системы на работоспособность, и только после этого уже она закрывается (замуровывается).

Все работы по созданию водоснабжения условно можно разделить на 4 этапа:

1. Создание схемы разводки.
2. Выбор и закупка необходимых элементов трубопровода.
3. Монтаж.
4. Тестирование работоспособности.

Перед этими этапами следует чётко понимать, какое сантехническое оборудование будет использоваться, где оно будет расположено, и какие коммуникации необходимо к нему подвести. Берётся лист бумаги и составляется список: например, унитаз — подвод холодной воды и отвод канализации, умывальник — подключение горячего и холодного водоснабжения, стиральная машинка — подвод холодной воды и слива.

После того как с количеством и видом сантехники решено, можно непосредственно приступать к последовательному выполнению четырёх этапов.

Составление схемы

Для составления проекта необходим план комнаты. Даже если его нет, всегда можно будет нарисовать его самостоятельно. На этом плане схематично указывается вся водозаборная техника и стояки с холодной и горячей водой. Затем изображается трубная разводка в ванной. Чтобы на плане не было нагромождений, канализацию можно будет изобразить отдельно.

На схеме принято холодный трубопровод изображать синей линией, горячий — красной, а канализацию — чёрной. Обязательно на плане указываются тройники и вентили. При использовании на линии клапанов, фильтров очистки, водомеров или иной арматуры их месторасположения также необходимо указывать.

Чтобы в итоге правильно всё развести, нужно предусмотреть ответвления на дополнительно планируемую сантехнику, например, подключение в будущем стиральной машинки или поливочного шланга. При проектировании следует избегать пересечений, допуская их лишь в сложных ситуациях.

Особенности монтажа

При расположении труб существуют негласные правила. Их соблюдать необязательно, но составлены они на основании опыта и логики, поэтому всё же стоит стремиться к их выполнению. Наиболее значимые из них, следующие:

• трубы должны идти параллельно друг другу, при этом прокладывать их стоит вертикально или горизонтально;
• места стыков желательно делать на местах со свободным доступом, которые легко визуально контролировать;
• не следует пренебрегать установкой фильтра грубой очистки воды;
• отвод трубопровода не должен превышать размер трубы, от которой он делается;
• весь трубопровод лучше делать материалом одного типа ;
• схема разводки должна быть составлена так, чтобы количество соединений и переходов было минимальным;
• для избегания появления запахов канализации на неподключенные сливные трубы желательно установить заглушки.

Кому доверить выполнение разводки

Выполнение разводки в санузле можно выполнить самостоятельно, для этого необходимы лишь несложные навыки работы и стандартный набор инструментов. Однако многие владельцы домов и квартир предпочитают не вникать в ремонт и привлекать для выполнения такого вида работ специалистов.

Выбирая мастера для выполнения ремонтных работ, не стоит брать первое попавшееся объявление, лучше обратиться в солидную фирму, специализирующуюся на ремонтах. Можно также спросить совета у друзей, которые недавно делали ремонт. Потратив немного времени на поиск хорошего мастера, можно забыть о на много лет вперед.

Как разработать схему разводки?

Профессионально разработанный план преобразования санузла является ключевым моментом при создании комфорта и уюта в жилище в принципе, чтобы в итоге получилась единая система, а значит, все ее элементы должны быть таким образом «увязаны» между собой, чтобы эксплуатация каждого из них по отдельности была максимально функциональной и эффективной.

Что же касается санузла, так правильная система в ванной даже при минимальных габаритных размерах превратит ее в уголок комфорта и релаксации. Для начала разрабатывается четкая схема расположения всех сантехнических изделий, к которым будет подводиться тот или иной трубопровод. Здесь нужно заметить, что если туалет является отдельным помещением, то разводка труб в туалете должна выполняться в комплексе с санузлом.

Успех разводки обеспечивается правильно выполненной схемой

Прежде чем вы ознакомитесь со всеми нюансами правильного монтажа, предлагаем посмотреть наглядный пример хорошо выполненной работы.

Выбираем трубы

Для того чтобы сделать новую систему водопровода и канализации в ванной комнате (и туалете), необходимо подобрать наиболее оптимальный вид труб. Такой выбор в большей степени зависит от финансов. Хотя и технология укладки водопровода в зависимости от типа трубопровода зависит не меньше. Рассмотрим несколько наиболее популярных типов материалов для системы водопровода в ванной комнате или туалете:

• Медь. Трубы отличаются долговечностью, высокой теплопроводностью и эстетичностью. Кроме того, медь выступает в роли антисептика нейтрализатора вредных примесей в воде. Минусами такого материала является его высокая стоимость и необходимость воспользоваться услугами профессионала для разводки системы по санузлу. Поскольку самостоятельный монтаж медной магистрали подвластен только специалисту.
• Трубы полипропиленовые. Отличный и доступный вариант материала, из которого можно сделать водопровод и канализацию в квартире. Полипропилен легок, антикоррозиен и прост в монтаже. Единственным условием, в котором нуждается качественная полипропиленовая разводка труб в ванной — наличие специального паяльного аппарата. Поскольку соединять трубы из этого материала даже при условии использования муфт и фитингов можно только с помощью метода пайки. Кстати, спаивая в единую конструкцию фитинги и трубы, будьте внимательны. Поскольку магистраль спаивается «намертво», при малейшем неправильном положении фитинга придётся срезать участок трубопровода и менять его на новый. Поэтому лучше вместе с трубами закупить некоторое количество муфт и фитингов на случай ошибок в работе. Если же понадобится дотачать недостающий отрез трубы, то его можно сделать (припаять) с помощью муфты.

При сборке водопровода из полипропиленовых труб стоит быть очень аккуратными с паяльником. При нагреве его температура достигает +250 градусов и выше. Неаккуратное обращение с материалом и паяльником грозит ожогами. Поэтому лучше на первых порах воспользоваться помощью приятеля или соседа, который будет убирать паяльный аппарат в сторону после очередного прогревания полипропилена.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Трубы металлопластиковые. Еще один вариант для надежно работающей системы водопровода и канализации. Здесь материал так же легок, как и полипропилен. К тому же не менее прост в монтаже. Для сборки водопровода и канализации из труб ПВХ понадобятся фитинги и тройники, которые легко монтируются в единую систему.

Что понадобится кроме труб и фитингов

Эффективная система не может безопасно функционировать без:

• коренного крана вводной запорной арматуры;
• фитрационной станции многоступенчатой очистки;
• устройств регулировки и настройки рабочих параметров;
• контрольно-измерительных приборов контроля расхода;
• приспособлений защиты от последствий аварий;
• другое дополнительное оборудование.

Каждый из этих элементов необходим, чтобы система работала безотказно, контролировалась, настраивалась, и была защищена.

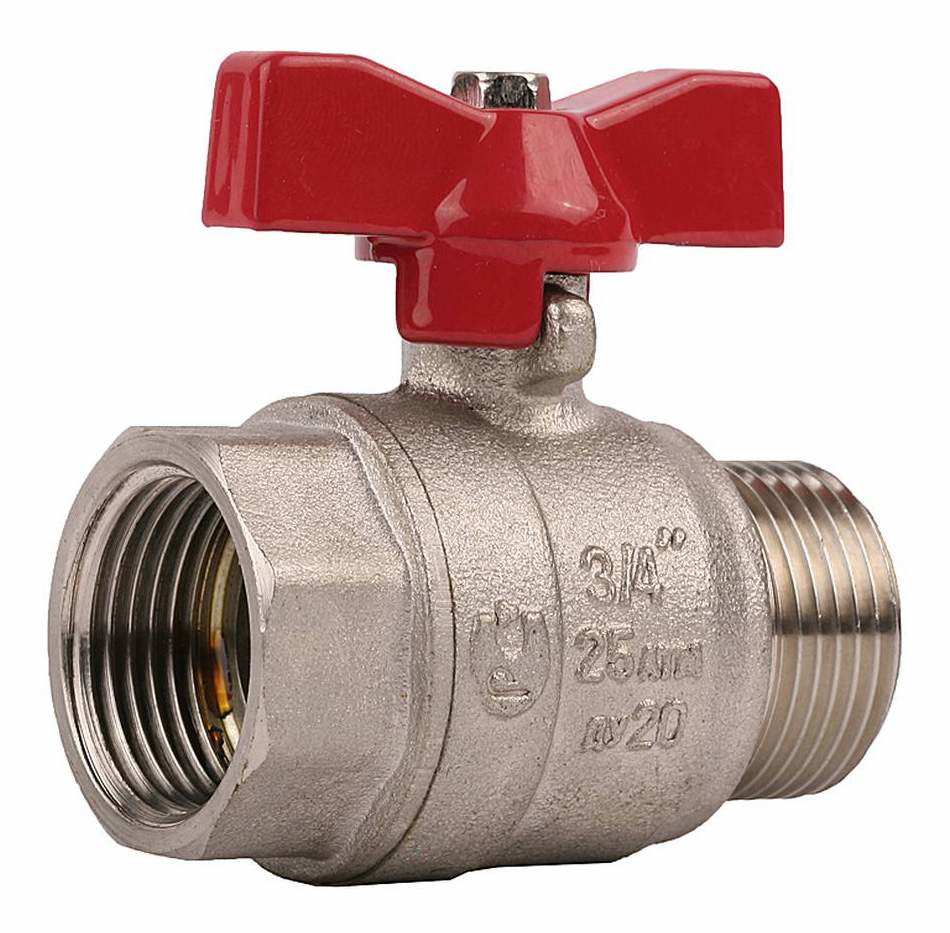

Коренной кран, вводная запорная арматура

Это устройство, которое работает в двух положениях (открыто, закрыто). Задача – отсечь подачу воды от стояка при необходимости произвести ремонт или в случае длительного отсутствия жильцов квартиры. Альтернатива – вентили, плавно регулирующие напор воды, которые работают в промежуточном положении. Но такие краны стоят дороже, чем обычные шаровые.

Фильтрующие устройства

Минимальный комплект – это фильтры двух видов:

Грубой очистки

Устанавливается на входе после шарового отсечного крана. Задача фильтра – улавливать крупные твердые загрязнения (ржавчину, окалину и т.д.).

Тонкой очистки

Абсорбирует мелкие твердые взвешенные частицы. В качестве фильтрующих элементов используются специальные картриджи с волокнистым наполнителем.

Каждый из фильтров требует периодического обслуживания. При грубой очистке частицы удерживает металлическая сетка, которую нужно вынимать и промывать. Есть модели фильтров, оснащены системой самостоятельной очистки. Картриджи тонкой очистки приходится покупать новые.

Регулирующие устройства

Задача стабилизирующего редуктора заключается в поддержании комфортного давления в трубах разводки — это от 3 до 4 бар. Так же можно использовать электронный вариант -это реле давления, которое исключит возможность гидроудара. Резкий скачок давления способен вывести из строя стиральную сантехнические приборы и элементы разводки.

К категории регулирующих устройств относятся и обратные клапаны. Они нужны, если предполагается подключение бойлеров, и предохраняют систему от самопроизвольного стека воды из бака в стояк при отключении водоснабжения.

Приборы учета

Использование моделей счетчиков регламентируется ГОСТом. Установить его мало, приборы учета расхода должны быть откалиброваны, опломбированы. Этим занимаются специальные службы водоканала. Устройство комплектуется сетчатым фильтром и обратным клапаном. При монтаже с двух сторон должны быть прямые патрубки. Это исключит погрешность при измерении.

Аварийные устройства

Это «умный электро клапан» — это устройство защищает разводку от порывов и утечек, а квартиру от потопа. Если лопнет шланг или труба, давление резко снизится, прибор немедленно отсечет подачу воды.

Прочие вспомогательные устройства сантехнического шкафа

Правильно организованная сантехническая разводка квартиры позволяет контролировать рабочие параметры в процессе эксплуатации системы водоснабжения. Для этого применяют манометры, которые измеряют давление воды в трубах. Когда их несколько, наличие перепада указывает на засор, который можно устранить.

Коллектор-распределитель – отдельный элемент, который задействован при распределении потока. Число выходов зависит от количества приборов-потребителей. В идеале каждая отходящая ветка комплектуется шаровым отсечным или обратным клапаном, в зависимости от потребности. Здесь же монтируются манометры и аварийные устройства защиты.

Преимущества и недостатки совмещенного и раздельного санузла

Санузел – территория сантехники. Конечно, ведь именно здесь сосредоточено преобладающее её количество, помогающее нам справлять естественные физиологические потребности организма, проводить гигиенические или хозяйственные процедуры. Все эти процессы протекают при непосредственном использовании воды, с последующим её отведением. Поэтому понимание принципов построения конфигураций санузлов будет неотъемлемой частью успешного воплощения в жизнь разводки квартирного водопровода.

Структура среднестатистического жилья включает санузлы двух типов – совмещенные или раздельные. Отдавая предпочтение совмещенному типу, вы получаете одно целевое помещение оборудованное, как минимум, унитазом, рукомойником, ванной или душевой кабиной. Если же санузел раздельный, то туалет и ванная комната обособляются, имея свои раздельные входы.

На выбор конфигурации помещения (помещений) оказывает влияние ряд факторов, и в первую очередь – субъективный. Однако следует знать, что с точки зрения элементарной санитарии, близость отхожего места к зоне осуществления гигиенических процедур в совмещенных санузлах не относится к правильному планировочному решению. Представьте, что микроскопическая пыль в процессе спуска нечистот, разлетаясь на многие метры вокруг, оседает на ваших мочалках, зубных щетках, полотенцах. Получается не очень оптимистичная картина.

«Совмещенка» логически оправдана в нескольких случаях:

• при объединении слишком тесных ванной комнаты и туалета, чтобы добиться создания хоть какого-то свободного пространства. При таком решении иногда удается даже поставить дополнительное оборудование, например биде или стиральную машину;
• если площадь общего помещения изначально немаленькая (около 10 м2 и больше);
• когда санузлом пользуется ограниченный круг лиц. Например, в квартире проживает 1-2 человека или имеется второй гостевой СУ, а первый обслуживает только спальню хозяев.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет заужения диаметров трубопровода в местах пайки;
• высокая ремонтопригодность;
• длительный срок эксплуатации;
• легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Распространенные ошибки при монтаже

Перед тем как сделать разводку воды в стенах помещения или в напольных покрытиях, следует продумать схему теплоизоляции. Проходящая по трубам вода охлаждается, отдавая тепло материалам стен дома и увеличивая нагрузку на автономные нагреватели. Металлические магистрали, лишенные изоляционного слоя, покрываются слоем конденсата, который вызывает коррозию. Капли воды впитываются в материал стен, вызывая появление плесени или грибка.

В процессе эксплуатации пластиковые трубы расширяются. При укладке магистралей в каналы, выполненные в стенах, предусматривается запас пространства. На внешнюю часть трубы надевается чехол из синтепона. Если труба уложена в паз без зазора и замазана цементом, то при нагреве поверхность стены трескается, что приводит к осыпанию плитки или порче лакокрасочного покрытия.

В процессе монтажных работ необходимо закрывать торцевые кромки труб для защиты от посторонних предметов. Перед пайкой или сваркой рекомендуется проверить внутреннюю часть трубы на наличие посторонних предметов. При попадании грязи происходит закупоривание линии водоснабжения или засорение водоразборного оборудования. Для удаления засоров придется разбирать часть водопровода или ремонтировать краны или радиаторы нагревательных установок.

Пайка пластиковых труб выполняется специальной индукционной установкой. С поверхности соединяемых элементов удаляются следы грязи и масла, не допускается попадание в соединение воды. Посторонние предметы или жидкость, попавшие в сварной шов, ухудшают прочность соединения. Если трубы проводятся через перекрытие между этажами, то в плитах сверлятся индивидуальные отверстия. Протягивать трубопроводы пучком через единый канал не рекомендуется, поскольку происходит ухудшение условий работы водопроводных магистралей.

В конструкции магистралей предусматриваются запорные вентили, расположенные перед водоразборным устройством или на выходе из коллектора. Рычаги и барашки вентилей должны располагаться на расстоянии друг от друга, обеспечивая возможность поворота.

Выводы и полезное видео по теме

Наглядно увидеть процесс  прокладки труб вы сможете на представленном ролике.

Процесс замены водопровода и канализации в ванной вполне под силу мастеру, обладающему некоторыми навыками работ с пластиковыми трубами. Тщательно соблюдая инструкцию и применяя качественные материалы, подобные операции можно совершить достаточно быстро.

Заново проведенные коммуникации, выполненные из современного пластика, будут надежно служить на протяжении длительного периода времени.

Хотите рассказать о том, как собственноручно меняли трубы в санузле? Не исключено, что вам известны технологические тонкости, которые будут полезны посетителям сайта. Пишите, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фотоснимки и задавайте вопросы по теме.
