Ремонт смесителя своими руками: популярные неисправности и способы их починки

Советы и рекомендации

Водопроводная система в квартире или в частном доме является источником повышенной опасности. Поэтому при ее эксплуатации необходимо придерживаться определенных правил, позволяющих избежать проблем. Давайте перечислим их:

1. Иметь возможность оперативного отключения воды от стояка.
2. Набор инструмента для выполнения ремонтных работ должен быть всегда под рукой.
3. Надо держать в доме набор сменяемых комплектующих для кранов и смесителей, имеющихся в пользовании.
4. Быть готовым к срочному вызову аварийных служб водоканала на случай серьезной аварии.
5. И, разумеется, нужно знать правила и порядок действий по самостоятельному устранению аварийной ситуации.

Разновидности смесителей

Часто все виды точек подачи воды (кроме душа) называют кранами. На самом деле под термином «кран» понимают водопроводную арматуру с местом выдачи струи воды и подвижным элементом, открывающим или закрывающим поток жидкости. Краны устанавливаются на однотрубные системы подачи. Если же в устройство подается вода из двух труб и производится смешивание горячей и холодной жидкости, устройство называется смесителем.

Основные детали смесителя (крана):

• корпус – цельный или составной, монтируется на опору. В нем расположен смешивающий узел (узлы). Для однорычажного крана или смесителя узел представляет собой картридж, в вентильном варианте – кран-букса;
• излив с встроенным аэратором или без него, может иметь специальные насадки для рассеивания струи, подсветки и прочих функций;
• управляющий элемент (элементы) – рычаги или вентили;
• дополнительное оборудование и детали. В качестве дополнений выступают душевая лейка/лейки, держатель для лейки, второй излив для питьевой воды и прочее.

Ниже приведена схема конструкции обычного водопроводного крана. Интересно, что запорное устройство аналогично применяемым в вентильных смесителях, но в кране оно одно, а в смесителях – два, на каждую из труб подачи воды.

Различают варианты устройств по:

• месту установки – настольный, настенный, напольный;
• габаритам – компактные, средние, увеличенные;
• комплектации – с душевой лейкой, со стационарным душем, с дополнительным изливом;
• типу излива – выполненный как единое целое с корпусом, поворотный, выдвижной, на штативе;
• управлению – одно- или двухрычажный, вентильный, сенсорный, автоматизированный (с термостатом);
• степени автоматизации – ручное управление, с элементами автоматизации, автоматизированное.

Общие правила ремонта сантехники

Прежде чем разбирать с целью отремонтировать кран смесителя, душевую стойку, бачок унитаза и другое сантехническое оборудование, необходимо уяснить общие принципы ремонтных работ.

1. ВСЕ действия производятся при полностью перекрытой в квартире или доме воде. Если отдельные элементы находятся на разных водопроводных стояках, достаточно отключить только нужный стояк. Для замены запорной арматуры на стояке отключается подача воды к нему. Для многоквартирных домов это делается обслуживающим персоналом коммунальных сетей, по предварительному согласованию.
2. После ремонта, монтажа нового оборудования подача воды включается с постепенным увеличением напора. Особенно это касается подачи горячей жидкости от централизованного водоснабжения или водонагревателя.
3. При выходе из строя вновь установленного или отремонтированного оборудования в первую очередь перекрывается вода, и только после этого проводятся работы по обнаружению проблемы и ее устранению.
4. Использование вместо рекомендуемых производителем уплотнителей пакли, джута и других «традиционных» материалов нежелательно.
5. Монтажно-ремонтные работы проводятся с использованием специализированного инструмента, индивидуальных защитных средств и подходящей одежды.

Важно: если ремонт проводится в моменты централизованного отключения воды, не следует пренебрегать местным отключением коммуникаций.

Как починить кран с картриджем?

Изделия этого типа намного удобнее и надежнее, чем их вентильные аналоги. Конструкция крана дает возможность регулировки напора и температуры воды путем перемещения рычага в вертикальном и горизонтальном направлениях. Расположенные в корпусе смесителя картриджи отличаются высокой стоимостью, надежностью и длительным сроком эксплуатации.

Но даже такие совершенные изделия со временем приходят в негодность. Они начинают подтекать, напор перестает регулироваться, рычаг застревает в одном положении. Чтобы осуществить ремонт водопроводных кранов быстро и качественно, следует заменить неисправный картридж. Нужно разобрать смеситель и извлечь из него испорченную деталь.

Делается это так:

• отсоединяется декоративная заглушка;
• рычаг подается вверх и снимается;
• достается из пазов вкладыш.

Ремонт вентильных смесителей

Инструменты для ремонта крана

Абсолютно любой ремонт крана в ванной всегда начинается с перекрытия главного клапана на водопроводной магистрали. В смесителях вентильного типа могут использоваться кран буксы двух видов, керамические или стандартные, в которых иметься резиновая прокладка. Керамические кран буксы ремонту не подлежат и нуждаются в полной замене. Стандартные вентили можно ремонтировать путём замены прокладок.

Если сломался смеситель в ванной, то для работы вам потребуется:

• разводной ключик или набор стандартных ключей рожкового типа;
• два вида отверток, плоская и крестовая:
• фум-лента;
• мягкая ветошь, которая укладывается на поверхность ванной или раковины для предотвращения повреждений эмали в случае падения тяжелых элементов изделия.

Перед тем как ремонтировать кран в ванной вентильного типа, нужно определить причину поломки. Наиболее частыми видами неисправностей являются:

• протечка воды из под резьбового соединения кран буксы;
• неплотное закрывание крана и протечка тонкой струйки через гусак.

В первом случае, необходимо выкрутить кран буксу и заменить уплотнитель на резьбе, во втором случае, необходима замена прокладки смесителя в ванной, которая перекрывает подачу воды из водопроводной магистрали на сам смеситель.

Замена кран-буксы на вентильном смесителе

К сведению! Смесители с кранами шарового типа встречаются редко, но если вы являетесь обладателями такого изделия, то нужно помнить что ремонт шарового смесителя для ванной выполнить невозможно и требуется его полная замена. В кранах такого типа, шар плотно притирается в посадочном месте и в результате попадания мелких твёрдых частиц, на поверхности посадочного места образуются царапины, нарушающие плотность прилегания шара.

Итак, если сломался кран в ванной, то для его ремонта нужно выполнить следующие действия:

• при помощи отвертки снять декоративную заглушку на ручке вентиля, под которой есть фиксирующий винт;
• открутить винт и снять рукоятку;
• разводным или гаечным ключом выкрутить саму кран буксу и определить состояние уплотнительной резинки на её торце;
• в случае её износа, производится замена прокладки крана;
• в случае поломки самой кран буксы, вместо неё устанавливают новую.

Важно помнить, что перед установкой буксы в корпус смесителя, на её резьбу необходимо наложить 2-4 слоя фум-ленты, которая служит для уплотнения резьбовых соединений. После этого кран собирается в обратной последовательности. Редко бывает такая поломка, когда вода подтекает из самого штока кран буксы и в этом случае вышеописанные действия не помогут

Перед тем как отремонтировать кран в ванной, снимите ручку до перекрытия главного клапана подачи воды, при помощи плоскогубцев или руками покрутите шток в разных направлениях. Если наблюдаете протекание во время вращения или в спокойном состоянии, то такую буксу лучше заменить на новую. При желании можно в кранах старого образца открутить прижимную гайку и заменить уплотнительную резинку внутри, но как правило, это даёт кратковременный эффект и очень скоро потребуется новый ремонт смесителя в ванной

Редко бывает такая поломка, когда вода подтекает из самого штока кран буксы и в этом случае вышеописанные действия не помогут. Перед тем как отремонтировать кран в ванной, снимите ручку до перекрытия главного клапана подачи воды, при помощи плоскогубцев или руками покрутите шток в разных направлениях. Если наблюдаете протекание во время вращения или в спокойном состоянии, то такую буксу лучше заменить на новую. При желании можно в кранах старого образца открутить прижимную гайку и заменить уплотнительную резинку внутри, но как правило, это даёт кратковременный эффект и очень скоро потребуется новый ремонт смесителя в ванной.

Другие проблемы с работой крана

В процессе эксплуатации шарового смесителя могут случиться и другие неполадки. Например, в ванной нередко наблюдается протечка у переключателя с крана на душ. В этом случае придется заменить износившийся внутренний сальник.

Чтобы устранить этот нюанс, необходимо перекрыть воду, закрыть рычаг и снять гибкий душевой шланг. Затем вооружиться плоскогубцами и отверткой, извлечь кнопку, а после и переходник, переключающий с крана на душ.

Теперь осталось заменить отслужившее свое кольцо сальника и собрать конструкцию в обратном порядке.

Если же поток вообще не реагирует на переключатель, и вода течет одновременно и из душа, и из излива крана, причиной поломки могут быть износившиеся кольцевые прокладки золотника

Заменить прокладки несложно, гораздо труднее отыскать подходящий ремкомплект в продаже. Именно поэтому запасные прокладки добросовестные производители предусмотрительно вкладывают в комплект со смесителем.

Если же «запаска» уже использована или потерялась, можно попытаться сделать этот расходник самостоятельно, вырезав деталь из подходящего листа резины толщиной в 3-4 мм.

Замена прокладок золотника выполняется так:

• Если из строя вышла только верхняя прокладка, отладить работу крана можно и не разбирая смеситель полностью. Достаточно после отключения воды отсоединить гибкий шланг душа, демонтировать декоративный колпачок, извлечь износившуюся резинку и заменить ее новой. Но если эта манипуляция проблему не решила, придется действовать дальше.
• Нужно открутить винт крепления, и аккуратно достать золотник из корпуса крана.
• Снять старые резинки и установить новые.
• Обработать прокладки смазкой – эта манипуляция увеличит и их срок службы, и работу узла в целом.
• Собрать конструкцию и установить переключатель на место.

Если же не работает сама кнопка переключения с крана на душ, скорее всего, деформировалась или сломалась внутренняя пружина.

Обновить эту деталь достаточно просто – нужно только снять переключатель, чтобы с помощью плоскогубцев накрутить на шток новую спираль. Более подробно о ремонте смесителя с душем можно прочесть в этом материале.

При замене пружины у новой детали диаметр должен быть немного меньше предыдущей – это обеспечит более плотное прилегание к штоку

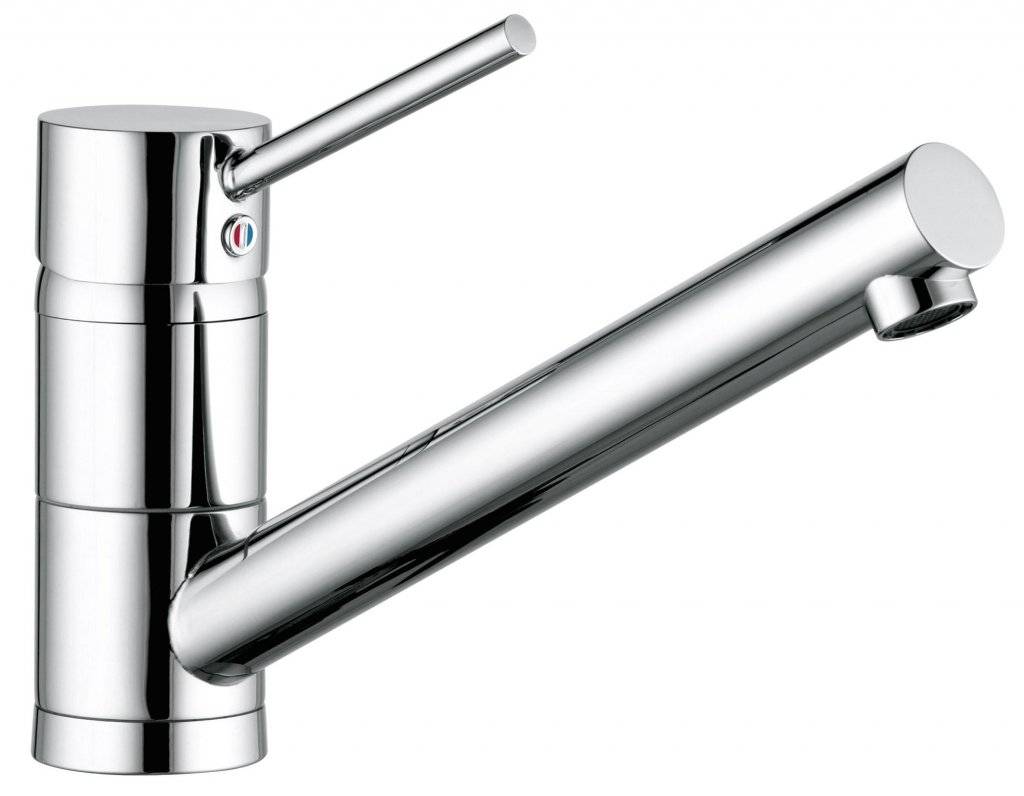

Однорычажный смеситель

Подобный вид смесителя является наиболее популярной моделью на сегодняшний день в каждой ванной. Отличается однорычажный кран своим механизмом: обладает лишь одной ручкой, которая проворачивается.

Однорыжачный смеситель может использовать как на кухне,так и в ванной.

Повороты рычага вправо или влево, регулируют температуру подачи воды; поднятие крана вверх или вниз, контролируют напор воды.

Смеситель популярен благодаря простому устройству, удобной эксплуатации и высокой надежности.

Проблема №1: вода протекает из-под рычага
Классической причиной этой проблемы является поломка внутреннего картриджа. Починить его зачастую невозможно, поэтому лучшим вариантов будет покупка нового.

В магазине вам предложат несколько вариантов картриджей. Чтобы не возникло проблем в дальнейшем, возьми старый механизм для наглядности.
Процесс замены картриджа:

1. С поворотного рычага снимите заглушку (у красно-синей пометки).
2. Открутите фиксирующий болт.
3. Полностью снимите рычаг со смесителя.
4. Демонтируйте картридж.
5. Проведите монтаж нового картриджа.
6. Соберите механизм по нашей инструкции, только в обратном порядке.

Следуя нашей инструкции, вы самостоятельно замените старый картридж и легко устраните возникшую неполадку.
Проблема №2: вода протекает из-под переключателя воды с гусака на душ
Причиной таковой проблемы служит устаревшая прокладка, которая находится между прокладкой и рычагом переключения. В этом случае прокладку также сложно починить, поэтому лучшим выбором будет ее замена.

В специализированном магазине купите прокладку из резины или паронита, шестигранник и ФУМ ленту. Проследите, чтобы прокладка была соответствующего диаметра.

Процесс замены прокладки:

1. Открутите фиксирующий болт из рычага.
2. Демонтируйте рычаг.
3. Уберите старую прокладку и установите новую.
4. Намотайте на резьбу немного ФУМ ленты, в месте, где крепится рычаг.
5. Закрепите рычаг на резьбе болтом.

Замена прокладки смесителя.

Будьте аккуратны. Намотайте на резьбу не больше 3 слоев ленты.
Проблема №3: треснул корпус смесителя
Встречается довольно редко, особенно у дорогостоящих и качественных механизмов.
Если вы обнаружили мелкие трещины или сколы, вам понадобится герметик. Заделав тонкие швы, проблема будет решена. Но все же, лишь временно.

Аэратор разрежает воду воздухом.

В случае более серьезных повреждений смеситель нужно будет заменить.

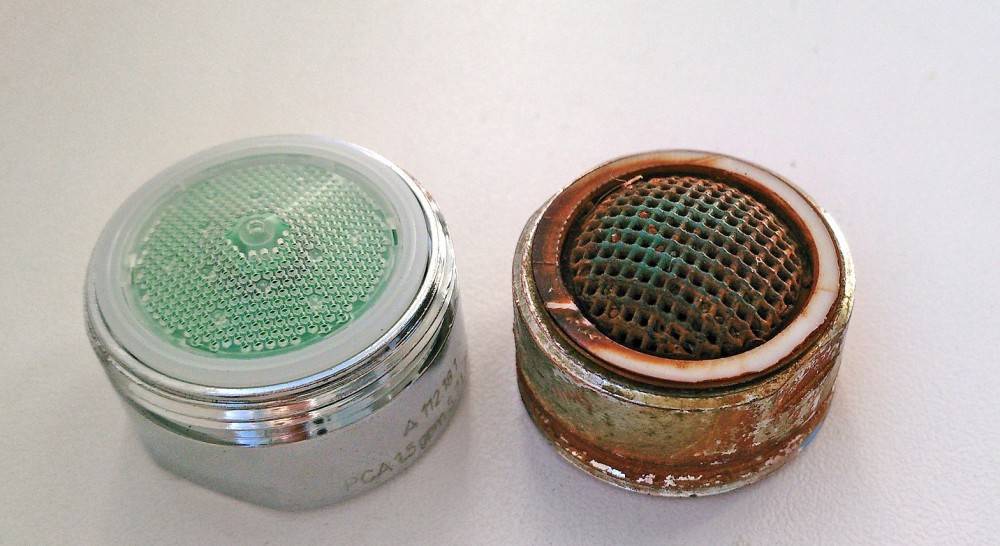

Проблема №4: засорился аэраторЕсли в ванной комнате вода течет медленно и тонкой струйкой, а на кухне большой напор – это верный признак засорения аэратора.

Чтобы проверить, действительно ли виноват аэратор, а не водопровод, вам нужно открутить аэратор и посмотреть на струю воды: если она восстановилась – виновник найден, если напор воды по-прежнему низкий – проблема не у вас.

Проверьте аэратор: если он просто засорился – его нужно почистить и установить обратно; в случае ржавчины – необходима замена.

Почистить аэратор очень легко – его нужно просто подставить под сильный напор воды.

Устройство однорычажных смесителей

Однорычажные смесители — относительно молодая разработка в области сантехники, завоевавшая доверие и популярность у потребителей. Такие краны называют еще «однорукие» или «однозахватные». В эксплуатации они очень просты: управление температурой и напором воды осуществляется одной рукой. Понимание особенностей устройства смесителя поможет легко справиться с его разборкой и ремонтом. Элементы однорычажного смесителя:

• рычаг управления (рукоятка);
• регулятор струи (носик);
• корпус;

Устройство однорычажного смесителя

• фиксатор (крепление);
• керамический картридж или шаровый механизм;
• силиконовые или резиновые прокладки;
• круговая гайка;
• гибкие шланги для подачи воды.

По внутреннему устройству однорычажные смесители могут быть:

1. Шаровые. Устройство шаровых рычажных смесителей подразумевает наличие в конструкции полого стального шара с тремя отверстиями – смесительной камеры. Два отверстия принимают горячую и холодную воду, которая смешивается внутри. Третье – выдает уже теплую воду. В движение шарик приводит рукоятка. Смещаясь, шар позволяет регулировать температуру воды и напор струи.
2. Картриджные. Устройство картриджных смесителей похоже с описанным выше. Вместо металлического шара здесь используют керамические картриджи. Ремонт такого механизма невозможен, лишь полная замена картриджа. Для профилактики поломки элемента рекомендуется устанавливать специальные фильтры на подаче воды в смеситель.

Устройство вентиля

На водопроводных и отопительных системах могут быть установлены два типа вентилей:

• шаровые;
• клапанные.

Рабочим элементом шарового вентиля является шар, расположенный внутри корпуса. Шар имеет пропускное отверстие. Если вентиль открыт, то шар повернут отверстием к потоку воды. В закрытом положении шар поворачивается к воде глухой стороной. Разворот запорного элемента производится при помощи рукояти.

Устройство шарового вентиля

Запорным элементом клапанного вентиля является клапан с прокладкой, расположенный на шпинделе, который опускается и поднимается при помощи вращения рукоятки.

Устройство клапанного вентиля

Шаровый вентиль, в отличие от клапанного устройства, является запорной арматурой и не может использоваться для регулировки потока жидкости. Шаровый вентиль не подлежит ремонту, и в случае обнаружения неисправностей в работе устройства требуется его полная замена.

Керамика берет верх

Все смесители горячей и холодной воды через некоторое время выходят из строя. В их конструкции предусмотрены быстро изнашивающиеся элементы это кран букса для смесителя. В смесителях изготовленных в старые советские времена это резиновые прокладки. Время не стоит на месте и смесители начали совершенствоваться, заменяя резиновые или бронзовые быстроизнашивающиеся детали на керамические.

Керамика это не глина из которой делают посуду. Это порошкообразные смеси различных металлов спекаемые при высоких температурах. Они обладаю качествами превышающими современные стали. Благодаря повышенной твердости керамические детали в десятки раз долговечнее резиновых.

Кран букса в смесителе — Фото 02

Керамические изделия обладают такими полезными свойствами .

• механическая прочность,
• твердость,
• химическая и термическая стойкость,
• не ржавеют.

высокая стоимость по сравнению с резиновыми.

Устранение неполадок переключателя «Ванна/Душ»

В однорычажном смесителе для ванной предусмотрен переключатель, с помощью которого регулируется подача воды в ванну и душ. Возможные неполадки:

• вода синхронно подается в ванну и душ. Причина – негодность золотниковых прокладок.
• невозврат в стартовую позицию кнопки переключателя. Причина – износ штоковой пружины переключателя.

Замена колец-прокладок золотника сопряжена с некоторыми трудностями, и самая основная проблема – сменных прокладок нет в продаже. Запасной набор обычно идет в комплекте со смесителем. Если же запаска утеряна, можно самостоятельно вырезать прокладки из плотной (3-4 мм толщиной) резины. Прокладки-самоделки способны временно решить проблему, но прослужат они недолго.

Ремонт смесителя с душевой лейкой

Конструкция переключателя включает две прокладки – сверху и снизу золотника. Если причина течи кроется только в верхней прокладке, ремонт можно выполнить, не разбирая переключатель. Достаточно снять декоративный колпачок и аккуратно вытащить износившуюся уплотнительную резинку. Также аккуратно установить новую прокладку. Если проблема не устранена, придется разобрать золотниковый переключатель и заменить нижнюю резинку.

Порядок замены уплотнительных резинок золотника:

1. Проверьте, чтобы рычаг смесителя был в закрытом положении.
2. Отсоедините гибкий шланг душевой сетки.
3. Снимите декоративную крышку-колпак, открутите винтовое крепление и извлеките кнопку переключателя.
4. Из корпуса смесителя аккуратно извлеките золотник.
5. Заметите уплотнительные резинки, дополнительно смазав их герметической пастой.
6. Соберите и установите переключатель в обратном порядке.

Замена уплотнительных резинокСовет. Для того чтобы золотник легко встал на свое место, смочите новые уплотнители водой.

Замена пружины переключателя

Невозврат кнопки в стартовое положение можно исправить, заменив растянутую пружину в переключателе. Порядок действий:

1. Извлеките переходник, как указано выше.
2. Извлеките шток с накрученной пружиной.
3. Снимите старую пружину.
4. Используя плоскогубцы, накрутите на шток новую пружину. Пружина должна быть выполнена из стали с гальваническим покрытием, и чуть меньше в диаметре, чем предыдущая.
5. Соберите и установите переключатель.

Пружина переключателя

Ремонт рычажного смесителя

Кухонные краны с одной ручкой подвергаются самой интенсивной нагрузке, поэтому их внутренние детали изготавливают из металла и полимерного пластика. Но и эта надежная арматура со временем ломается. Чтобы устранить неисправность, шаровый кран необходимо разобрать для выявления причины поломки.

Ремонт проводится в такой последовательности:

1. Отсоединение декоративного колпачка и откручивание винта.
2. Снятие однорычажного регулятора. Делать это нужно аккуратно, чтобы не погнуть его корпус.
3. Выкручивание по часовой стрелке резьбового соединения.
4. Удаление купола крана, снятие находящейся под ним пластиковой детали.
5. Очистка уплотнителя. Если он сильно изношен, то проведение его замены.
6. Извлечение шара из ниши. Осмотр и очистка детали. При наличии признаков износа или механических повреждений — замена шара.
7. Очистка уплотнителей шара от грязи и налета.
8. Смазка всех деталей смесителя силиконом.
9. Сборка крана и проверка его работоспособности.

Совет! При выявлении первой в своей практике протечки смесителя целесообразно вызвать профессионального сантехника и понаблюдать за его работой. Это будет хорошим наглядным уроком, который поможет в будущем ремонтировать водопроводные краны своими руками.

Устройство однорычажного смесителя с шаровым переключателем

Увы, современные смесители, как и их вентильные собраться, время от времени выходят из строя. Ведь в их производстве используются те же материалы: металл, резина и пластик, которые могут изнашиваться в процессе эксплуатации или под влиянием внешних факторов.

Чтобы отремонтировать шаровой кран, нужно разбираться в его устройстве и уметь его при необходимости демонтировать. В состав шарового устройства входят:

• поворотная рукоятка; По своей сути – это рычаг, который иногда называют «бабочкой».
• шток; Уплотнение штока регулируется с помощью гайки и шайбы, которые тоже входят в комплектацию.
• корпус с гайкой; Внутри этого корпуса и располагаются шаровой картридж и шток.
• шаровой картридж; Его фиксируют при помощи резиновых седел.

Этот смеситель можно починить самостоятельно, не прибегая к помощи специалистов, только при механическом повреждении корпуса придется покупать новый смеситель

Шаровый картридж – неразборный элемент, имеющий три отверстия: для поступающей холодной и горячей воды и для вывода из устройства смешанной воды нужной температуры и напора.

Алгоритм работы крана такой конструкции довольно прост:

• при подъёме рычага шар начинает вращаться;
• отверстия на шаровом картридже начинают совмещаться с аналогичными отверстиями в седлах;
• в зависимости от площади совпадения этих отверстий происходит изменение напора струи.

Виды и устройство смесителей

Рассмотрим, как устроен смеситель для ванной с душем. Это поможет понять принцип его работы в зависимости от конструкции. Все смесители, которые можно использовать в ванной комнате, подразделяются на 3

1. Сенсорные. Управляющим элементом такого устройства является фотоэлемент, подающий команду на включение прибора в работу и его отключение. Самостоятельный ремонт таких устройств очень сложен, поэтому рациональнее всего будет отнести его к специалистам.

2. Вентильные. Устройство смесителя для ванной с душем вентильного типа совсем простое:

• корпус;
• излив;
• вентили. Предназначены для ручного управления смесителем;
• кран-буксы. Они регулируют подачу воды. Старые модели оснащаются резиновыми прокладками, а новые имеют керамические пластины.

На фото конструкция вентильного смесителя с флажковым переключателем

3. Рычажные. В последнее время такой вид смесителей набирает популярность. Состоит типичная рычажная модель из таких элементов:

• корпус;
• излив (гусак);
• керамический или шаровый картридж, в котором происходит смешивание воды. Керамические картриджи не подлежат разборке. Если такой картридж пришел в негодность, ремонт смесителя для ванной с душем будет заключаться в замене такого картриджа;
• управляющая рукоятка, регулирующая напор воды и ее температуру. Крепится на рычаге картриджа;
• гайка, фиксирующая картридж в корпусе;
• крышка корпуса, прикрывающая собой картридж, и предназначенная для придания смесителю более эстетичного вида.

Основные узлы рычажного смесителя с картриджем

Это интересно: Излив для смесителя — виды и технология установки
