Ремонт водонагревателей Термекс самостоятельно

Когда требуется ремонт бака?

Первый признак неисправности прибора — это отсутствие нагрева воды или очень слабый нагрев. Ремонт устройства понадобится в следующих ситуациях:

  • Отсутствует сигнал о подаче питания, отсутствует ток в электроцепи.
  • Есть питание, светится индикатор, а нагревания воды нет. Это свидетельствует о поломке тэна.
  • Отказ термостата.
  • Появление свищей или протечек.
  • Износ анода.

Алгоритм ремонта, или как разобрать водонагреватель “Термекс” для ремонта своими руками:

  1. Если не поступает питание, проверьте исправность розетки и целостность электрической цепи в целом. Причиной может быть и отключение подачи электроэнергии. Индикатор тока и элементарная внимательность — ваши лучшие помощники в подобной ситуации. Причиной отсутствия питания могут быть: блокирование от “сухого” включения, плохая изоляция, срабатывание УЗО.
  2. Вода не нагревается. Для проверки ТЭНа снимите крышку. Этим вы откроете доступ к клеммам ТЭНа. Теперь, используя тестер, проверьте его исправность. Если на клеммах имеется напряжение, но ТЭН не греет, нужно менять нагревательный элемент. Для этого отсоедините провода, снимите термодатчики и открутите соединение платформы с нагревательным анодом и ТЭНом. Одновременно с заменой нагревателя целесообразно очистить магниевый электрод или заменить его.
  1. Если бак начал подтекать, то, скорее всего, проблема в нарушении целостности уплотнительных прокладок. Замените их или сделайте подмотку на фланцевых соединениях. Иногда течь возникает после замены ТЭНа. В этом случае установите нагревательный элемент заново. Если причиной течи стала коррозия накопительного бака, устройство не подлежит ремонту.
  2. Вода не нагревается при исправном ТЭНе? рекомендуется проверить исправность термостата.

Типичные неисправности нагревателя «Термекс»

Широкий модельный ряд Thermex позволяет выбрать бойлер на 100 литров для большой семьи, на 10-15 литров для использования на маленькой кухне и т.д. Прибор представляет собой металлический нагревательный бак, внутри которого размещен ТЭН. Работу нагревателя регулирует реле, а также термостат. Магниевый анод способствует «смягчению» водопроводной воды.

Стоит отметить, что современные водонагреватели оснащены блоком управления, который имеет функцию самодиагностики. Система определяет неисправный узел и выводит на дисплей код ошибки. Расшифровав значение, можно понять, где искать поломку и как ее устранить своими руками.

Таблица ошибок водонагревателей «Термекс»

Коды ошибкиЧто означаетКак исправить самостоятельно
Е1 (Vacuum)Недостаточное наполнение бака водой. Преждевременное включение.Это может привести к сгоранию ТЭНа. Чтобы исправить положение, отключите прибор и дождитесь нормального наполнения. После этого повторите подключение.
Е2 (Sensor)Возникли проблемы с термодатчиком.Попробуйте отключить бойлер от сети, выполнив перезагрузку. Если после этого код снова высветился, тогда прозвоните датчик мультиметром, а при неисправности замените.
Е3 (Over Heat)Данная ошибка сообщает о том, что вода нагрелась до критической температуры (95 градусов).Вероятно, сломался термостат. Выполните его замену.

Видео поможет вам справиться с ошибкой Е1:

В электроводонагревателе случаются и другие неполадки:

  • Прибор не нагревает воду или делает это слишком долго.
  • Во время работы слышится шум.
  • Запускается лишь на короткое время.
  • Не работает, не включается.
  • Бак потек.
  • Неприятный запах и цвет воды.

Если вы заметили один из признаков, тогда приступайте к проверке и ремонту.

Основные элементы и принцип работы моделей ТЕРМЕКС

Для того, чтобы принцип действия водонагревателя был понятен, необходимо иметь представление о ключевых деталях конструкции и основных показателях прибора.

Основные составляющие водонагревателя:

    1. Трубка выпуска горячей воды – выполнена из специальной нержавеющей стали, устойчива к коррозии, износостойкая.
    2. Внутренний бак – стальная ёмкость, легированная специальными примесями. Они обеспечивают высокую устойчивость к коррозии и дают отличную механическую прочность.
    3. Большой магниевый анод – важная деталь бойлера, которая влияет на срок эксплуатации. Представляет собой металлический стержень, покрытый магниевым сплавом. Основная цель – взять на себя всю коррозионную активность воды и защитить резервуар.
    4. Стальной фланец – платформа, на которой смонтированы: ТЭН (нагревающий элемент), термостат, магниевый анод. Прикреплен 5-ю или 6-ю (зависит от модели) гайками к корпусу, что дает быстрый съем и установку.
    5. Внешняя оболочка водонагревателя – изготовлена из листа стали, покрытого эмалью. Она нанесена методом порошковой окраски, что дает высокие защитные и декоративные свойства.
    6. Внутреннее покрытие бака – уникальное в своем роде специальное покрытие, разработанное и запатентованное фирмой ТЕРМЕКС.
    7. Трубка впуска холодной воды– выполнена из специальной нержавеющей стали, устойчива к коррозии, износостойкая.
    8. Термостат– устройство автоматического регулирования температуры воды. ТЕРМЕКС использует термостаты с двойной степенью защиты.
    9. ТЭН – трубчатый электронагреватель – «сердце» бойлера.

Необходимость и несомненная польза при использовании водонагревателей фирмы Термекс, показана в данном видео!

Данное покрытие, представляет собой стеклофарфор, обладающий особыми свойствами:

  • Антибактериальные свойства – вода в баке всегда чистая и свежая.
  • Химическая нейтральность – агрессивные химические вещества, растворённые в воде, не реагируют с покрытием.
  • Прочность и эластичность – защита от тепловых ударов и скачков давления.
  • Высокая адгезия – отслоение окраски в процессе эксплуатации практически не возможно.
  • Коэффициент линейного расширения стеклофарфора равный коэффициенту линейного расширения стали. Этот фактор позволяет уберечь конструкцию от возникновения трещин.
  • Теплоизоляция– слой экологически безопасного пенополиуретана. Высокая плотность материала эффективно влияет на сбережение тепла, что снижает использование электроэнергии.

Принцип работы

Принцип работы водонагревательного бака достаточно прост. Открываем кран горячей воды. Холодная вода, поступающая снизу в резервуар, нагревается ТЭНом установленным на фланце. Нагрев происходит до определенной температуры.

Вода распределяется равномерно по объему благодаря рассекателю. Термостат расположенный внизу, регулирует заданную температуру – включает ТЭН когда вода охлаждается или уходит, и отключает при достижении заданной температуры.

Нагретая вода посредством конвекции поднимается вверх бака, где выступает трубка забора горячей воды. Жидкость в внутри не перемешивается, поэтому имеем постепенное увеличение температуры по высоте емкости.

При закрытии крана поток воды останавливается и продолжается нагрев до нужной температуры. Быстрота нагрева обусловлена мощностью ТЭНа и объемом бака.

Краткое описание модельного ряда

Крупногабаритные приборы превосходят аналоги небольшого объема по разным параметрам. Так, у многих предусмотрена возможность дистанционного управления. Существуют модели с 2 ТЭНами. Есть и другие преимущества.

Flat touch

Бойлер относится к оборудованию накопительного типа. Подключается прибор этого вида к источнику напряжения. Мощность изменяется в пределах 1,3-2,0 кВт.


Водонагревательный бак Flat touch предназначен для вертикального крепления на стену.

Другие характеристики:

  • горизонтальное или вертикальное расположение в зависимости от модели, корпус уплощен, это позволяет расположить технику на существенной высоте, она не будет мешать во время передвижения жильцов по помещению;
  • патрубки для подключения системы водоснабжения расположены в нижней части;
  • тип управления — сенсорный;
  • предусмотрена функция самодиагностики;
  • материал бака внутри — аустенитная сталь;
  • внутри находится магниевый анод;
  • выдерживаемое давление — 6 бар;
  • верхний предел температурного диапазона составляет 75°С;
  • вода подогревается внутри бака до 45°С за 160 минут;
  • в комплект входит обратный клапан, УЗО;
  • типа ТЭНа — трубчатый.

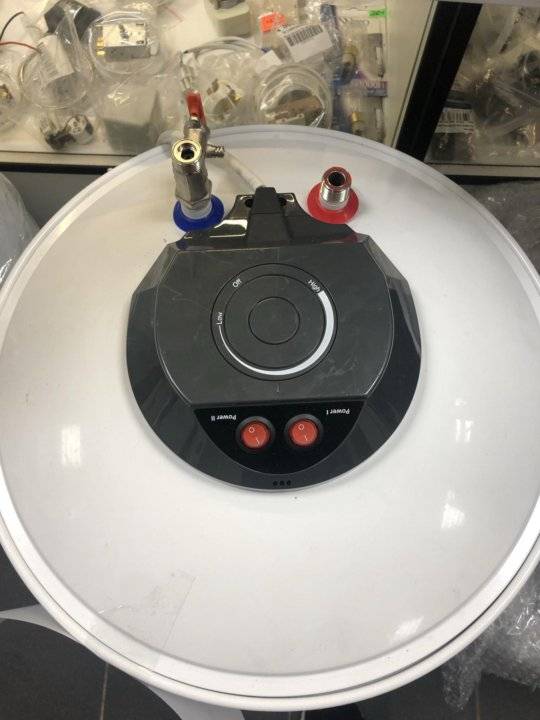

Round plus

Прибор устанавливается вертикально. Внутри расположен нагревательный элемент мокрого типа, изготовленный из меди, он постоянно контактирует с жидкостью. Другие характеристики:

  • тип управления агрегатом — механический;
  • высота корпуса при вертикальной установке — 1050 мм;
  • защитное покрытие внутри бака отсутствует;
  • мощность: 1,3 + 0,7 кВт, что означает постепенное ее увеличение, функция ускоренного нагрева;
  • температура повышается до значения 45°С за 160 минут;
  • снаружи располагается панель управления, с помощью которой можно контролировать температуру воды;
  • между наружным и внутренним баком предусмотрен слой пенополиуретана;
  • преимуществом является увеличенный магниевый анод.


Водонагреватель Thermex Round plus согреет воду в максимально короткие сроки.

Flat plus

Внутренний металлический бак из нержавеющей стали ASTN+ содержится внутри полимерного корпуса. Устройство выдерживает давление 6 бар, предусмотрена система самоочистки. До температуры 45°С прибор подогревает воду за 160 минут. Мощность составляет 2 кВт. Причем есть возможность ее постепенного увеличения от 0,7 до верхнего предела диапазона. Тип управления водонагревателя сенсорный, панель расположена на лицевой стороне прибора. В комплект входят крепеж (анкера), кабель, обратный клапан.

Ultra slim

Это серия ультраузких водонагревателей. Например, глубина моделей объемом 100 л — 28, 5 см. Предусмотрен сенсорный тип управления. Благодаря этому предоставляется возможность изменять показатели мощности, температуры. Материал корпуса и внутреннего бака — нержавеющая сталь. Имеется функция ускоренного обогрева, что влияет на мощность: сначала она умеренная, затем возрастает до предельного значения. Такой водонагреватель может выполнять самодиагностику.


Водонагревательный бак Thermex Ultra slim обладает привлекательным внешним видом, который отлично впишется в любой интерьер.

Champion

Можно приобрести любой из вариантов этого вида:

  • для горизонтальной установки;
  • для вертикального расположения на стене.

Прибор выполнен в цилиндрическом корпусе белого цвета. Материал внутреннего бака — нержавеющая сталь. Для повышения защиты от коррозии стенки покрыты биостеклофарфором.

Другие параметры:

  • тип управления — механический;
  • ТЭН мокрый;
  • в комплект входят вилка с кабелем, УЗО, анкера, обратный клапан;
  • скорость нагрева жидкости до температуры +45°С — 210 минут;
  • выдерживаемое давление.


Серия Champion характеризуется округлым корпусом и классическим дизайном.

Sprint

Длительность гарантийного срока оборудования меньше, чем у рассмотренных аналогов, составляет 1 год. Прибор быстро прогревает воду, что обусловлено существенной мощностью — 2,5 кВт. Внутренний бак изготовлен из стали, он не ржавеет. Защита дополнительно увеличивается благодаря покрытию из биостеклофарфора.

Elite

Мощность составляет 2 кВт. Причем подводка труб выполнена снизу. Такое устройство предназначено для вертикальной установки. Показатель давления внутри бака — 6 атм. Управление электронное, поэтому основные показатели можно задавать самостоятельно. У водонагревателя есть функция самоочистки, предусмотрена защита от перегрева, а также ускоренный нагрев воды. Внутри бака установлен ТЭН трубчатого типа.

Видео описание

В этом коротком видео за несколько минут доходчиво и лаконично объяснено, что можно сделать с прогнившим баком, чтобы прибор ещё какое-то время проработал:

Самая простая ситуация с заводским браком. Так как проблема появляется в начале эксплуатации устройства, то все что потребуется – обратиться в магазин, где покупался водонагреватель, чтобы они поменяли его на новый по действующей гарантии.

Единственным случаем, когда течь можно устранить без вызова специалистов – повреждение или неправильная установка уплотнителей. Чтобы их заменить, нужно вынуть фланец, а вместе с ним выпадет и сама резинка. Для дополнительной защиты от влаги можно со всех сторон нанести герметик.

Наиболее востребованные устройства

Самым популярным нагревателем является Thermex System Manual. Он соответствует стандарту ГОСТ Р 52161.2.35-2008. Его мощности хватает, чтобы нагревать воду сразу в трех точках. Электрическая схема водонагревателя защищена двухполюсным автоматом с плавким предохранителем. В комплекте поставки этого оборудования имеется техническое описание прибора и инструкция по его эксплуатации. В ней также даны рекомендации по способу подключения обогревателя к системе водоснабжения. Инструкции к водонагревателям помогают производить их установку и обеспечивают информацией о правильном использовании.

Также большим успехом пользуется проточный обогреватель Thermex Stream Manual. Электрическая схема разъясняет принцип работы оборудования. Из нее видно, какие именно детали обеспечивают основной рабочий процесс. Кроме того, указан порядок подключения каждого элемента.

https://1popechi.ru/youtu.be/br96qMimMo4

Во время покупки товара продавец-консультант объяснит, как работает электрическая схема, и подскажет, как выполнить необходимые подключения. Однако монтаж все же следует производить с участием квалифицированного специалиста, который выполнит работы быстро и качественно, соблюдая все инструкции, относящиеся к требуемым нормам электробезопасности.

Устройство бойлера

Когда есть бойлер, то необходимо знать хотя бы его ключевые элементы и основные показатели. Ознакомившись с ними, становится понятен принцип работы, в результате малейшие неисправности можно будет быстро устранить.

Водонагреватель состоит из следующих основных частей:

  • Внешний корпус водонагревателя покрыт эмалью, которая наносится при помощи метода порошкового окрашивания. Это позволяет надежно защитить бак снаружи и придать ему декоративности.
  • Кронштейн позволяет прикрепить бак к стене.
  • Трубка, выпускающая горячую воду. Также изготавливается из нержавеющей стали со специальными свойствами. Обладает высокой износостойкостью и устойчива перед коррозией.
  • Бак представляет собой накопительную емкость из стали со специальными примесями. Последние необходимы, чтобы бак дольше не поражала коррозия и для повышения механической прочности. Внутри баки Thermex покрыты специальным стеклофарфоровым покрытием. Данное покрытие наносится слоем в 250 микрометров.
  • Оно обеспечивает чистоту и свежесть воды в баке. При этом нет реакции с покрытием агрессивных химвеществ, находящихся в воде. Также покрытие придает баку прочность и эластичность, что обеспечивает лучшую защиту от перепадов давления и тепловых ударов. В таких баках трещины возникают крайне редко, так как коэффициент линейного расширения у стали и стеклофарфора равны.
  • Магниевый анод является, пожалуй, одной из самых важных частей бойлера. Ведь от него зависит срок его службы. Анод представляет стержень, сделанный из металла. Сверху стержень покрывает магниевый сплав.
  • Именно на данный анод приходится первый удар кислорода, который выделяется при нагревании воды. Таким образом, он не реагирует с другими элементами бойлера, выполненными из металла. Однако надо учитывать, что со временем анод разрушается.
  • Платформа, на которой находится нагревающий элемент, магниевый анод, термостат. Она выполняется из стального фланца. К корпусу платформа крепится гайками в количестве 5-6 штук, что позволяет ее быстро устанавливать и снимать при необходимости.
  • Трубка, по которой происходит подача холодной воды. Она изготавливается из износостойкой стали, которая устойчива к коррозиям.
  • Термостат автоматически регулирует температуру воды. Стоит отметить, что в водонагревателях Thermex используются термостаты, имеющие двойную степень защиты.
  • Зачастую в водонагревателях установлено сразу два термостата. Это необходимо для того, чтобы один из них контролировал как нагревается вода, а второй контролировал состояние первого. В некоторых моделях, чаще всего очень дорогих, предусмотрен третий термостат, который контролирует состояние тэна.
  • Тэн представляет собой трубчатый электронагреватель и является основной частью бойлера.
  • Теплоизоляция из пенополиуретана пролегает в зазоре между внутренним баком и наружной обшивкой. Он делает водонагреватель своеобразным термосом, хорошо сберегая тепло. В итоге еще снижается и потребление электроэнергии.
  • Предохранительный клапан заменяет обратный клапан. Необходим для защиты бойлера от высокого давления.
  • Термовыключатель автоматически производит отключение бойлера при повышении температуры выше 95 градусов. На корпусе водонагревателя имеется кнопка термовыключателя, которой можно пользоваться при перегреве воды.
  • Термометр снаружи бака позволяет определить температуру воды.
  • Электронные схемы, осуществляющие контроль и управление.
  • Панель управления, располагающаяся снаружи бойлера.

Принцип работы водонагревателей довольно простой. Снизу в бак поступает холодная вода. Тэн, установленный на фланцевой подставке, ее нагревает до определенного значения температуры. Фактически тэн выступает в бойлере в роли кипятильника.

Термостат, который располагается внизу бойлера, позволяет отрегулировать необходимую температуру. Он запускает тэн при охлаждении воды, а также когда она используется, и отключает его, когда достигается установленное значение температуры.

Горячая вода в бойлере поднимается вверх к трубке забора, в то время как холодные слои воды создают подпор верхним слоям. Таким образом, холодная и горячая вода внутри бака не смешиваются. Температура жидкости увеличивается постепенно по высоте резервуара. Когда вода во всем баке нагреется до определенного значения температуры, тэн выключится.

В том случае, если долгое время горячая вода не будет использоваться, то произойдет постепенное охлаждение воды в ней. Тогда тепловое реле снова включит нагреватель. Что касается быстроты нагрева воды в бойлере, то она напрямую зависит от мощности тэна и объема бака, который может быть 50-80 литров и даже больше.

Что потребуется для работы

Прежде чем приступать к решению проблемы, необходимо обзавестись инструментом. Если нет желания поставить ремонт водонагревателей на поток, то лучше приобрести недорогие инструменты. Для мелких бытовых решений идеально подходят китайские производители.

Перечень необходимого инструмента для ремонта бойлеров Термекс:

  • Плоскогубцы. Самые обычные, без эргономичных рукоятей, выполненных из экологически чистого материала.
  • Плоская и фигурная отвёртка средней длины. В последующем не раз пригодится по хозяйству.
  • Мультиметр. Наверное, самый затратный прибор из всего перечня. Позволяет проводить измерения напряжения электрической сети, силу тока, сопротивление и прозванивать провода на целостность.
  • Гаечные ключи. Чтобы не тратить время, лучше приобрести небольшой набор, который также пригодится в будущем.

Вышеперечисленных инструментов вполне хватит для устранения неисправностей водонагревателей. Но помимо этого также требуются и некоторые расходные материалы:

Изолента. Клейкая лента, обладающая высокими электроизоляционными качествами. Необходима при восстановлении целостности проводов. Изоленту можно заменить более удобной термоусадочной трубкой.

Термоусадочные трубки разных цветов

Сантехнический герметик. Жидкий уплотнитель, используется при замене прокладок, при застывании образует слой, препятствующий протеканию жидкости. При желании, можно заменить более дорогостоящим автомобильным герметиком.

Пример простого сантехнического герметика

Плата силовая с датчиком, водяной нагреватель Thermex id 80 h

Фото платы. Плата лежит у меня без дела, могу за символическую плату отдать, кто попросит. (Апдейт – плата приобретена у меня коллегой за 100 руб)

Силовая электронная плата настенного водонагревателя Thermex ID 80 H

Силовая электронная плата настенного водонагревателя Thermex ID 80 H

Силовая электронная плата настенного водонагревателя Thermex ID 80 H

Силовая электронная плата настенного водонагревателя Thermex ID 80 H. Вид на интегральный стабилизатор +5В L7805CV

Силовая электронная плата настенного водонагревателя Thermex ID 80 H. Вид на ключевые транзисторы реле.

Силовая электронная плата настенного водонагревателя Thermex ID 80 H. Параметры платы.

Силовая электронная плата настенного водонагревателя Thermex ID 80 H. Печатный монтаж, вид со стороны пайки.

Классификация и конструктивные особенности

Знание устройства водонагревателя поможет провести качественную диагностику и быстро определить неисправность. Электроводонагреватели Thermex делятся на 3 основные разновидности:

Накопительные бойлеры

Главной особенностью таких бытовых приборов на 100 или 80 литров, является наличие внутреннего и внешнего бака. Внутренний бак, как деталь, постоянно контактирующую с водой, покрывают слоем стеклофарфора. Такое технологическое решение исключает появление коррозии. Между внешним и внутренним баком заливается пенополиуретан – материал, препятствующей потери тепла.

Водонагреватель Thermex накопительный

В нижней части прибора находятся трубки подвода и отвода воды, а также все электрические компоненты: термостат, температурное реле и ТЭН – основной нагревательный элемент. ТЭН представляет собой полую металлическую трубку с расположенной внутри спиралью, выполненный из материала с высоким удельным сопротивлением. Вода подаётся в бойлер и нагревается от ТЭНа, когда тот включается.

Основной минус накопительных бойлеров Термекс – это высокая коррозия внутренней полости бака, из-за обмена ионами между нагревательным элементом и стенками бойлера. Для минимизации такого эффекта, устанавливают магниевый электрод, который снабжает воду необходимыми ионами.

Водонагреватели Термекс проточного типа

Отличаются от накопительных бойлеров меньшими размерами и другим принципом действия. В конструкции проточных водонагревателей предусмотрено несколько нагревательных элементов – обычно 2, но также выпускаются модели с тремя и более ТЭНами.

Водонагреватель Thermex проточный

Нагревательные элементы выполнены из керамических материалов и обычно размещаются в специальном медном цилиндре. Установленный регулятор мощности позволяет контролировать температуру жидкости, проходящей по бойлеру. Также, помимо регулятора устанавливают датчик давления и датчик температуры. Датчик давления отключает подачу воды в случае превышения её допустимого количества в водонагревателе. А датчик температуры установлен на определённые значения, при превышении которых, отключает нагревательные элементы.

Комбинированный тип

Такие водонагреватели включают в себя бак небольшого объёма от проточных устройств и накопительный принцип работы от простых бойлеров. Нагревательный элемент имеет другую конструкцию, из-за чего может работать в двух режимах: как накопительное, так и проточное устройство.

Комбинированные водонагреватели Термекс получили всеобщее признание благодаря своим положительным качествам:

  • Компактные размеры, не занимают много места.
  • Практически не подвержены коррозии, соответственно – длительный эксплуатационный срок.
  • Комбинированный режим работы.
  • Средняя мощность, которая обычно составляет 2.5 кВт. Качественный нагрев и небольшая трата электроэнергии.
