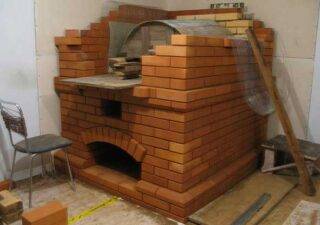

Русская мини-печь своими руками

Как правильно построить печь

В подавляющем большинстве случаев строительство начинается с устройства фундамента для будущего источника тепла. Исключение могут составлять уличные мини-печи, что из-за небольшого веса иногда ставятся прямо на бетонную стяжку двора. Все остальные независимо от расположения должны возводиться на прочном основании. Причем не допускается, чтобы фундамент печи связывался с основанием дома или устраивался к нему впритык, необходимо оставлять зазор не менее 5 см, а лучше – 10.

Важно. Невыполнение этого требования может привести к тому, что спустя год — два печь может потрескаться и даже отклониться от вертикали. Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали

Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные

Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали. Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные.

Независимо от типа основания вначале нужно выкопать яму, чьи габариты превышают площадь печи на 10 см в каждую сторону. Глубина зависит от мощности верхнего слоя чернозема или другого просадочного грунта, подошва же фундамента должна опереться на более плотный слой. В первом случае котлован закладывают бутовым камнем с перевязкой, используя раствор из таких компонентов:

песок – 6 частей;
цемент – 1 часть;
известь, размешанная с водой – 1 часть.

Все пустоты между камнями также заполняются этим раствором, им же выравнивается верхняя часть, находящаяся на глубине 80 мм от пола. Железобетонное основание заливают с опалубкой и арматурной сеткой, предварительно насыпав на дно котлована подушку из щебня толщиной 10 см.

Важно. После застывания раствора или бетона на верх фундамента надо уложить гидроизоляционный барьер из рубероида в 2 слоя

Кладка печи ведется согласно порядовкам с соблюдением толщины швов в пределах 3—5 мм. После укладки каждого ряда необходимо контролировать соблюдение вертикали и горизонтали с помощью отвеса и строительного уровня. Раствор на кирпич можно наносить мастерком либо вручную, допускается легкое пристукивание камня после постановки на место.

Остатки раствора убирают с обеих сторон стены, причем внутреннюю протирают мокрой тряпкой для создания более гладкой поверхности. Это нужно, дабы обеспечить наименьшее сопротивление дымовым газам.

При установке фурнитуры и баков для воды важно проследить, чтобы между кладкой и металлической поверхностью не было щелей, места сопряжений надо тщательно заполнить раствором, иначе печь станет дымить. По окончании строительства необходимо выдержать 2 суток до полного высыхания раствора, после чего можно производить пробную топку печи начиная с небольшого количества дров. Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:

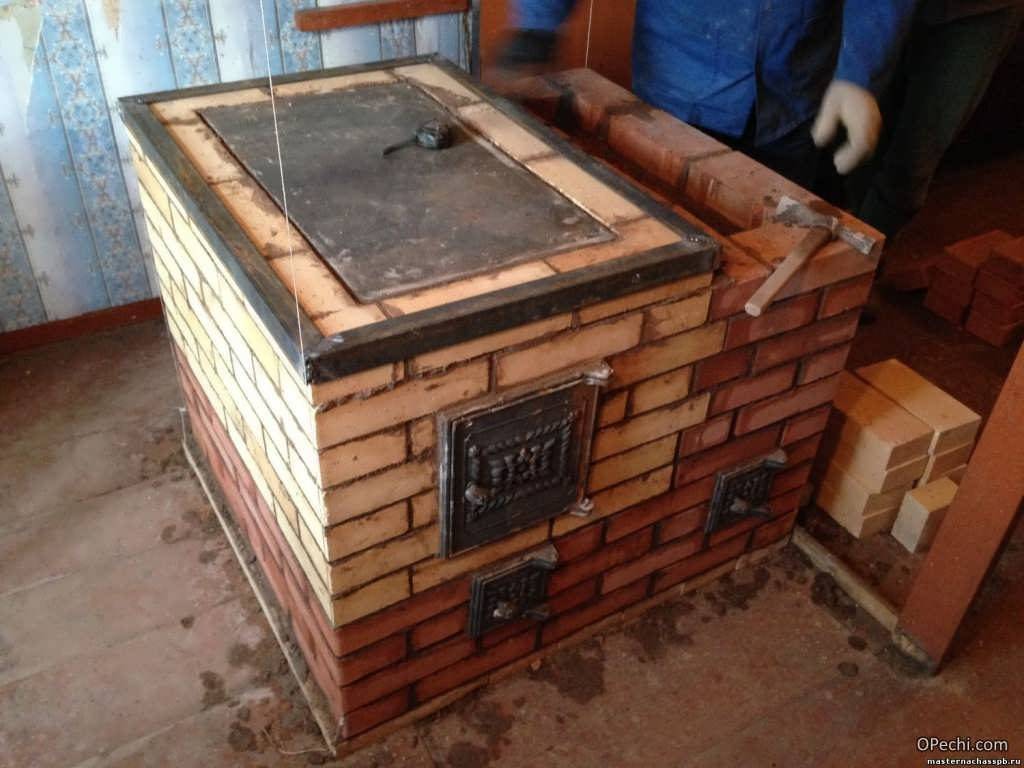

Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:

Водопровод

Водопровод в беседке — дополнительный комфорт

Дополнительный комфорт обеспечивает подвод в беседку воды и сооружение канализации. Это дает возможность установить мойку рядом с разделочным столом. Разумнее проложить водопровод с канализацией до этапа заливки фундамента. Для этого надо заранее тщательно рассчитать место нахождения мойки. Водопровод проще протянуть пластиковыми трубами, чтобы проще потом было произвести подключение смесителя и слива.

Водопровод в такой постройке используется исключительно летом. Поэтому надо предусмотреть возможность перекрывать подачу и слив воды по окончании сезона. Иначе зимой трубопровод выйдет из строя.

Возможные сложности при изготовлении

При возведении печи очень редко появляются сложности и непонятные моменты. Довольно много вопросов возникает у начинающих печников на подготовительном этапе, во время составления чертежа изделия.

Для адекватной теплоотдачи обязательно учитывается высота потолка, но потолки в каждом доме различны, поэтому при работе с предварительным чертежом постройки И.В. Кузнецов предложил такую схему расчета: на 1 кв. м. при теплой погоде выделяется 0.5 кВт, а при морозах — 0.76 кВт. Берется в расчет материал, из которого изготовлена топка. Стальные листы быстро выгорают, для долговечного пользования лучше приобрести материал из чугуна.

При покупке материала тоже возникает немало вопросов. Существуют специальные формулы, которые позволяют посчитать количество кирпичей в ряду. Но к сожалению, погрешность в них составляет целых 15%, поэтому проще посчитать кирпич одного ряда вручную и умножить на количество рядов.

Нюансы просушки выложенной печки

Выложенная печь должна хорошо просушиться.

Нюансов несколько:

сушка нужна еще до строительства дымохода;
сразу полноценно топить печку нельзя – есть риск потери герметичности, появления разводов;
минимум 10 дней сушка должна быть естественной, с открытыми дверцами и задвижками;
первые разы топить надо осторожно – дров использовать немного, дымовые задвижки открывать, а топки закрывать;
1-1,5 недели печь протапливают каждый день, начиная с 3-4 кг дров и увеличивая их количество ежедневно на 1-1,5 кг;
полноценная топка разрешается, когда через 2 часа с начала топки на металлических элементах конденсата нет совсем.

Отделочные работы

Стоит отметить, что перед фронтоном строения необходимо укладывать материал, который будет устойчив к выпадающим углям. Чаще всего используется плитка из керамогранита. Такой материал фиксируется при помощи клея. Можно оставить печь без отделки либо оштукатурить ее. Некоторые владельцы участков для отделки строения используют декоративную плитку, которая закрепляется на клей

При выборе клея важно учитывать, что он должен быть устойчивым к высоким температурам

Многие владельцы участков, кроме разделочного столика, устанавливают в беседке дополнительные элементы. К ним можно отнести чугунную варочную поверхность или столешницу из натурального камня. Также многие устанавливают полочки и размещают крючки.

Приготовление раствора

Раствор для кладки печи должен быть не только жаропрочным, но и пластичным, чтобы максимально упростить кладочный процесс. Приготовление раствора следует начинать с проверки качества глины. Для этого берут несколько частей глины с одинаковым объёмом и добавить воду, в таком количестве, чтобы получилась густая масса.

Затем в каждую часть вводят песок в разных пропорциях. Образованные смеси нужно основательно перемещать, разбавляя водой до нужной консистенции. Примерно, через 2 — 3 часа проводят испытание раствора. Для этих целей в смесь вводят деревянную палку или другой предмет, достают её и встряхивают.

О качестве раствора можно судить по толщине слоя, оставшегося на поверхности предмета:

менее 2 мм — не достаточно глины;
более 3 мм — мало песка.

Правильность подбора ингредиентов можно проверить и таким способом:

из каждого пробного состава раствора слепить жгуты толщиной 10 — 15 мм;
оставить их на 2 — 3 дня для полного высыхания;
проверить качество глинопесчаного раствора по состоянию жгутов: трещины на образце из правильного состава смеси образуются только на поверхности, а внутренняя часть останется цельной, без разрывов.

Определившись о пропорциями, приступают к замесу основного объёма смеси:

замачивают глину на 2 — 3 суток в воде, перемешивая периодически с помощью лопаты;
песок просеивают через металлическое сито с размером ячейки 1,5 мм, отделяя различные примеси в виде мелких камешек, ракушек и т. п. При большом загрязнении песок промывают и сушат;
отстоявшийся глиняный водный состав также пропускают через сито для удаления инородных включений;
соединяют одни ингредиенты в одной ёмкости и смешивают до густой консистенции.

Количество кирпича и какого

Для возведения уличной печи используют кирпич обладающий:

стойкостью к воздействию температур выше 1000ºС;
высокой прочностью;
способностью сохранять целостность пр резких скачках температур.

Печным кирпичом М200 или М250 красного цвета выкладывают внутренние поверхности корпуса печи. Он обеспечивает более равномерный прогрев печи, равномерную теплоотдачу. У печного кирпича очень плотная структура и низкий коэффициент поглощения влаги. Для кладки русской печи на улице его потребуется 550 шт.

В топочной камере и дымоходе температура может достигать 1300ºС, поэтому для её возведения нужен более огнеупорный кирпич — шамотный. В его состав входит огнеупорная глина, которая и обеспечивает его высокую термостойкость и жаростойкость. Обычно для изоляции огня в русской печи используют шамотный кирпич марки Ш8 размерами 250х120х55 мм. В данном случае его потребуется 150 шт.

Печь своими руками

Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.

Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

Порядовки — подробная схема кладки печи из кирпича

Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.

Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.

Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.

От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка

Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки.

Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.

Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь, тогда как голландки использовались только как отопительное дополнение.

Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:

На ней готовят пищу.
Обогрев.
Возможность встроенного духового шкафа.

Рассмотрим, как сделать такую печь своими руками.

Преимущества выбора русской печи

Несмотря на сложность строительных работ, характеристики русской печи делают ее выгодным выбором для загородного дома. Несомненные плюсы:

высокий КПД — при соблюдении всех правил расположения печь отапливает целый дом;
качественная и равномерная теплоотдача;
многофункциональность;
лечебный эффект воздействия тепла;
простая удобная эксплуатация, безопасность использования;
надежность, длительный срок службы;
доступность и невысокая стоимость топлива.

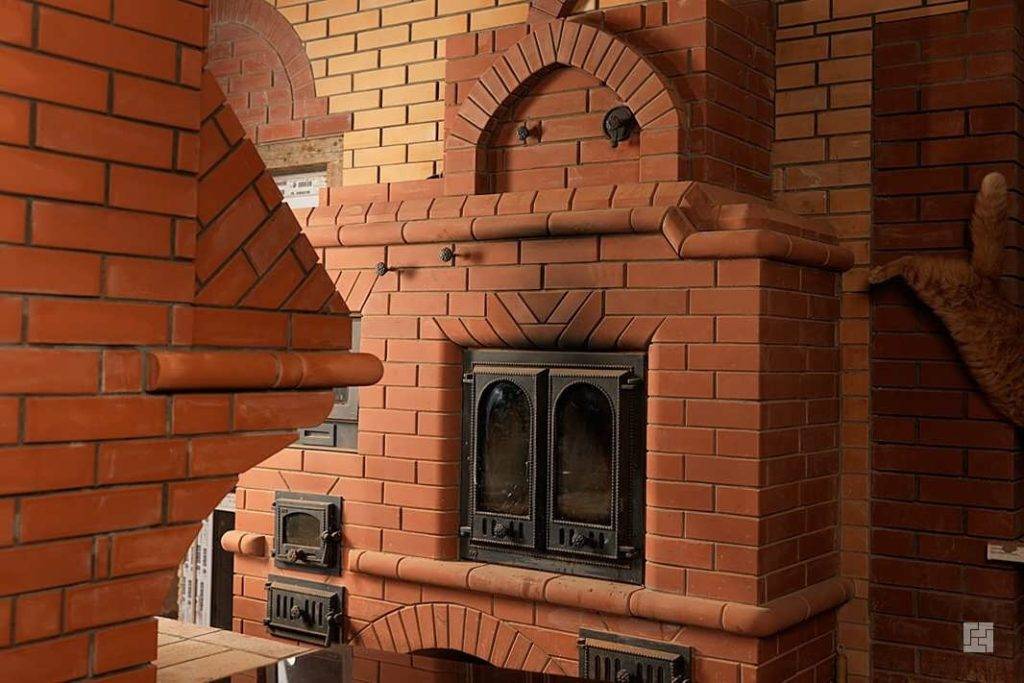

Фото 9. Готовая печь из кирпича. Помимо очага имеет место для приготовления пищи, сушки и хранения дров.

Особенно необычны старинные способы лечения органов дыхания с помощью печи: больного человека укладывали спать в остывающей топке, благодаря чему его тело и легкие прогревались. Топочное отделение использовали также в качестве помещения для мытья — остывающая печь создавала эффект парной, поэтому не было необходимости каждый раз протапливать баню.

Незначительные недостатки (громоздкость или необходимость регулярного вычищения золы) не могут перекрыть многочисленные достоинства. Русская печь не только не была предана забвению, но становится все более популярной у современных любителей жизни за чертой города.

Изготовление печных аксессуаров

Комфортное пребывание в беседке, оборудованной русской печью, возможно только при отсутствии дыма. Чтобы отвести от очага продукты горения, потребуется установка вытяжки и высокого дымохода. Вытяжка делается из листового металла или тонких железобетонных плит. Дымоход можно изготовить из обычных водосточных труб или красного кирпича. Все стыки замазываются глиной или термостойкой мастикой. Место прохода дымохода через крышу изолируется специальной негорючей проходкой с низкой теплопроводностью. Оголовок дымохода закрывается козырьком для защиты от мусора и дождя.

Для нормальной работы очага потребуется поддон. Поддон нужно сварить из листовой стали толщиной не менее 2 мм. Сначала делается короб по размеру топки. К коробу привариваются ручки, выступы для установки казана и решетки. Днище поддона перфорируется для доступа воздуха к топливу. Используя болгарку, сварочный аппарат и кувалду, изготавливают вертела, шампуры, кочерги и приспособления для копчения.

Подразделение печей

По функциональности

Печи для отопления строят только для обогрева дома, никаких других хозяйственных нужд она не исполняет, варочная поверхность не предусмотрена Приготовить еду или подогреть воду на такой печи нельзя. Подобные типы и раньше использовались достаточно редко, а в последнее время, после начала использования водяных контуров, они практически вышли из применения.
Плиты для приготовления пищи – варочные. Такие модели устанавливают в качестве летнего варианта, иногда на открытом воздухе, на дачах, в летних кухнях. Варочные плиты используют выделение тепла только в рабочей области для варки еды, а коэффициент нагрева окружающей среды у них очень низкий, такие плиты устанавливают в тех помещениях, которые не требуют сильного отопительного обогрева.
Отопительно-варочная печь из кирпича наиболее любимая и популярная модель у владельцев домов. Устроена она так, что ходы в дымоходе позволяют максимально использовать тепло для отопления, также присутствует варочная поверхность для хозяйственных нужд. Система задвижек позволяет увеличить нагрев дома в зимнее время и приготавливать пищу в летнее время, не отапливая комнаты. Этими же задвижками регулируют горение и вывод дыма при различных перепадах атмосферного давления.
Печь для барбекю представляет собой плиту с незакрытым горением, которую строят на открытом пространстве или под навесом. Дымоход выполняется в виде колпака, кирпичная кладка простая и делается для устройства жерла горения и опоры решеток. Основание — также простейшее. Некоторые хозяева устраивают в месте расположения барбекю из кирпича настоящий кухонный узел, подводят туда водопровод и делают сток канализации.
Отопительная банная печь строится как быстро прогревающийся массив, дающий сухой пар. Ходы устроены так, что дыму деваться некуда, кроме как нагревать поверхность печи. Такие печи нужно выполнять максимально по инструкции. Любые недочеты, неправильное топливо (не дрова, а мусор) или плохо подогнанные камни приводят к тому, что не полностью сгоревшая органика осадком остается на дне печи. Сухой пар может оказаться угарным, токсичным и канцерогенным.

В зависимости от строения

Стандартная русская печь является настоящей «душой» дома. И с этим трудно поспорить. Ее конструкция предусматривает отопление помещения, варочную поверхность. Наличие духового отдела позволяет готовить еду по рецептам, которые просто нельзя приготовить по-другому. Конструкция русской печи имеет еще одну немаловажную характерную особенность – лежак для сна или лечения теплом, который активно использовался в стародавние времена.
Более компактная шведская модель, полезное действие — на уровне 60%. По сути, это печь с камерой и системой отведения дыма по типу колпака. В ней тоже присутствует духовка. Очень часто используется в небольших домах.
Кирпичная голландка используется в домах только для отопительных целей, и варить пищу на ней нельзя. Дымоход устраивается канальный или комбинированного типа. Отсутствие варочной поверхности заставляет горячий воздух эффективно отдавать тепло на обогрев.

Почему русские печи так популярны

Русская печь — габаритное сооружение, которое хорошо нагревается и долго держит тепло

Разнообразие конструкций позволяет получить множество качеств, которые послужили причинами возвращения моды на русские печи.

Устройство медленно прогревается, но в то же время массивные кирпичные стенки долго отдают тепло. Благодаря такому качеству дом протапливают всего два раза в день, что снижает время обслуживания. Современные строительные материалы только улучшают КПД и свойства по сохранению комфортного микроклимата.

Если предполагается регулярно готовить пищу, помимо обязательного горнила, в конструкции предусматривают варочную поверхность и жарочный шкаф небольшого размера. Для использования этих элементов предусматривают отдельные топки, чтобы не греть дом в летнее время.

Для небольших строений, а также для редко посещаемых дач целесообразно построить русскую печь с лежанкой, которая прогреется и станет комфортным местом отдыха.

Стенки сооружения не нагреваются до высоких температур, поэтому на них безопасно сушить одежду и обувь из любых материалов.

Кроме выполнения практических целей, русская печь может быть украшением дома. Для этого используют отделку плиткой, изразцами, а иногда колорит вносят просто побелённые стенки.

Можно выложить печь любого размера и дизайна

Популярность добавляют положительные качества сооружения:

пожарная безопасность — поверхности не нагреваются до высоких температур, что исключает воспламенение стен, потолка и окружающих предметов;
длительный срок эксплуатации до капитального ремонта, обеспечиваемый использованием долговечных материалов;
равномерность распределения тепла благодаря большой площади прогреваемых стенок;
универсальность, возможность встроить сооружение в различные варианты дизайнов помещений;
простота в обслуживании.

Среди отрицательных сторон выделяют:

сложность самостоятельной постройки для неопытного пользователя;
необходимость в массивном фундаменте;
высокую стоимость из-за большого количества стройматериалов и оплаты работы профессиональных печников;
большой расход дров, которые необходимо хранить в защищённом от осадков месте.

Приняв решение сложить русскую печь своими руками, и приступают к выбору проекта, заготовке материалов и непосредственно к работе.

Отопление

Для начала, скажем, что традиционная русская печка – это отопительная конструкция, в качестве теплоносителя использующая дрова и различные древесные материалы. Строительство русской печи производится посредством обычной кирпичной кладки, впрочем, ее конструкция довольно сложна и подразумевает наличие целого лабиринта ходов, через которые выходит дым и проходит тепло, согревая внутренние помещения дома. Для регулировки подачи тепла и вывода дыма, а также контроля силы тяги в русской печи используются две специальные заслонки.

Русская печка с подтопком (Полный прогрев) №01 Размер 1,30 на 1,45. Предназначена для обычного крестьянского дома. Кирпич ручной формовки «Донские зори»

Подобные печи не должны располагаться вблизи газовых и электрических котлов. Данное отопительное устройство необходимо оборудовать дымоходом, чтобы удалять остатки продуктов сгорания наружу. Эта печка должна стоять в таком месте (центр дома), чтобы обогревать всю площадь помещения. В небольшом доме печь строится на кухне, где в ней готовят еду и пекут пироги.

Общие рекомендации по выбору строительных материалов

Браться за возведение печи шведки своими руками стоит только в том случае, если у вас уже есть хоть какой-то первичный опыт кладки. Это достаточно сложная конструкция и выбирать ее в качестве первого эксперимента не следует.

Если же вы обладаете элементарными навыками кладки кирпича и уже имели дело с монтажом печей, то наша подробная пошаговая инструкция позволит вам осилить этот процесс. Точно следуйте инструкции и возводите каждый ряд в соответствие с указанной схемой.

Печь шведка своими руками

Как уже говорилось выше, шведская печь требует очень внимательного и аккуратного подхода. В отличие от традиционной русской или голландской печи, для нее не подойдет бывший в употреблении кирпич. Эффективность и производительность шведки напрямую зависит от качества материала. Лучше взять шамотный или красный кирпич.

Также следует уделить внимание и выбору раствора. Для строительства топки, необходимо замешивать раствор из специальной шамотной глины, которая выдерживает высокие температуры

Глина должна быть гладкой, средней жирности.

Чтобы проверить правильно ли выполнен замес, возьмите тонкий слой глины и нанесите ее на вертикальную поверхность. Она не должна стекать и по консистенции должна напоминать густую сметану. Ни в коем случае, в смеси не должны присутствовать комочки или не промешанный раствор.

Обычная глина подойдет для облицовки отопительной конструкции. Если выполнить из нее камеру для розжига топлива, то она растрескается, и целостность печи может быть под угрозой.

Шамотный кирпич

Отдельно следует сказать о фундаменте под шведскую печь. Учитывая ее большой вес, основание необходимо выполнить мощным. Для застывания бетонного монолита требуется не менее трех недель. Если вы поспешите и начнете делать кладку на свежий, не до конца застывший фундамент, то под большим весом печь может деформироваться.

Одним из слабых мест шведки является топочная дверца. Если взять бюджетную дверцу из штампованного листа, то она быстро расшатается и выйдет из строя. Поэтому необходимо брать литую дверцу с усами, которые во время кладки нужно будет надежно замуровать.

Размер плиты и духовки вы можете варьировать в пределах 5-10 см, а вот толщина духовки имеет большое значение. Если вы самостоятельно будете варить духовой шкаф, то используйте сталь, которая плохо проводит тепло. Если взять тонкое кровельное железо, то такая духовка будет быстро остывать.

Как украсить русскую печку в доме

Чтобы русская печь не просто служила функциональным элементом, но и украшала интерьер, заботливый хозяин уделит внимание ее облику

Способы побелки печи

Побелка – самый простой и дешевый способ ухода за печью. В крестьянских домах обычно белили очаг ежегодно. Сейчас, помимо доставшихся от предков рецептов на основе мела или гашеной извести, доступно множество специализированных составов нового поколения. Чтобы покрытие мелом не пачкало руки и одежду, раствор делают на обезжиренном молоке, содержащем казеин. Можно добавить готовый столярный клей или жидкое стекло.

Оштукатуривание и раскраска

Печку штукатурят раствором на основе шамотной глины, который не боится нагревания. Сейчас в продаже доступны специальные сухие смеси с уже подобранным составом. После естественного высыхания законченного слоя в течение 3-5 дней печь растапливают и проверяют покрытие на дефекты.

Вначале штукатурку полностью окрашивают в белый цвет. Затем, используя цветные колеры, наносят рисунки, выбор которых ограничен лишь вкусом мастера. Если умения рисовать нет, помогут печатные трафареты или распечатанный на принтере шаблон.

Украшение печи изразцами

Изразцы – специально предназначенные для украшения поверхности печей керамические детали. Плитки имеют особый коробчатый выступ (румпу) на внутренней стороне. Снаружи нанесен художественный слой из термостойкой глазури. Их установку нужно предусмотреть на этапе кладки, чтобы монтировать друг к другу и к поверхности.

Украшение печи изразцами

Отделка такими элементами относится к области скорее искусства, чем строительства.

Отделка русской печки плиткой

Керамическая плитка вполне пригодна для наружной облицовки стен печи, ведь она устойчива к нагреванию. Для укладки плиток на вертикальную плоскость стены в кладочные швы вставляют гвозди, на них наклеивают на раствор каждую деталь отдельно, оставляя широкий шов для компенсации теплового расширения. Швы затирают эластичной мастикой.

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

Список инструментов

Для удобства ведения работ при кладке русской печи своими руками требуется заранее подготовить рабочие и измерительные инструменты. Комплект рабочего инструмента должен состоять из:

штыковой лопаты;
ёмкости для приготовления кладочной смеси. Она должна быть достаточно широкой и иметь невысокие борта;
совковую лопату и два металлических сита с размерами ячеек 2х2 и 1х1 мм. С помощью этого инструмента сеют глину и песок;
кельмы — специального мастерка, которым выполняют забор раствора и распределение его по кладочным элементам, а также удаляют излишки смеси, выступившие за пределы шва;
молотка — кирки. Им можно целый кирпич разделить на несколько частей и обтесать образовавшиеся поверхности;
расшивки, способствующей уплотнению кладочных швов и приданию им нужной формы;
шабровки — резиновой пластины с рукоятью. Её чистят внутренние поверхности кладки от излишка смеси и уплотняют швы в труднодоступных местах;
пилы — болгарки. Её можно более точно обрезать и подогнать кирпичи для кладки криволинейных элементов конструкции;
правила — для выравнивания верхней плоскости фундамента.

Контроль вертикальности и горизонтальности кладочных швов, геометрических параметров всей конструкции печи проводят с помощью:

пузырькового уровня;
отвеса;
угольника;
рулетки.

Порядок кладки рядов

Кирпич перед укладкой помещают на 2-3 секунды в воду. Затем на его поверхности наносят раствор и плотно усаживают на предназначенное место в конструкции русской мини печи, согласно разработанной на стадии проекта порядовке.

Порядовка малой русской печи:

1-9 ряды

Ряды 9-16

17-24 ряды

25-33 ряды

После того, как выполнена оклеечная гидроизоляция фундамента, на верхний слой рубероида насыпают слой песка толщиной в 1 см, а затем согласно порядовке русской мини печи:

укладывают 1-й ряд кирпичей на сухую, без применения раствора;
со 2-го по 5-й – кладут поддувала обоих топливников и устанавливают их дверцы;
6-й — монтируют решётки колосника для двух топливников;
7-й и 8-й — монтируют дверцы топливников. Кладка основной топочной камеры расширяется в сторону перегородки;
10-й — возводят под и формируют канала шириной 8 см возле тыльной стены корпуса вдоль варочного отдела;
11-й — продолжают кладку пода, перекрывают дверки обеих топливных камер;
12-й — укладывают чугунную плиту;
13-й и 14-й — продолжают кладку согласно порядовке;
15-й — формируют варочный отдел, устанавливают связи из стальной полосы между его боковыми стенками;
16-й и 17-й — продолжают формировать варочный отдел;
18-й – перекрывают шесток, в передней части свода оставляют четыре хода размером 70х120 мм;
19-й — формируют сборный канал, суживают отверстие перетрубья;
21-й — закладывают основу вентиляционного канала;
с 22-го по 24-й — уменьшают сборный канал в сечении, увеличение размера вентиляционного канала и установка на него задвижки;
с 25-го по 27-й — изменяют форму дымохода, устанавливают на него задвижку;
28-й и 29-й — соединение двух вертикальных каналов в один горизонтальный ход с Г-образной формой, перекрытие этого канала полосовой сталью;
30-й — соответствует чертежу;
в 31-ом и 32-ом – выкладывают перекрышу;
в 33-ем – кладут дымоход.

Дымоход русской мини печки кладут из полнотелых кирпичей на смешанном типе кладочной смеси, в состав которой входит цемент, глина и песок. Все его внутренние поверхности должны быть гладкими, а швах отсутствовать пустоты. Это позволит снизить количество скапливающейся на его стенках изнутри сажи и смол. Саму кладку ведут в один кирпич с толщиной шва не более 10-12 мм.

Так будет выглядеть печь (примерно, незначительные изменения в порядовке):

Вид спереди

Вид сзади

Вид слева

Вид справа

Сушка

Новую русскую мини печь из кирпича перед использованием нужно протопить в режиме сушки, т.е небольшим количеством дров. За это время должна испариться вода, попавшая внутрь стен при кладке конструкции. При топке в режиме сушки дверки топочных отделов и задвижка на дымоходе должны быть открытыми. Результатом качественно проведённой сушки будет отсутствие сырых пятен на кладке и конденсата на задвижке дымового канала.

Тандыр или русская печь

Тандыр – древняя конструкция глинобитного очага куполообразной формы. Распространена в разных регионах: от Центральной Азии и Севера Китая до Африки и Латинской Америки. Сочетает высокую теплоемкость с топливной экономичностью, ведь на исторической родине этих печей никогда не было избытка дров.

Древний тандыр

Отличительная черта тандыра – однокамерная конструкция с высоким круглым сводом. Рабочая температура в топке выше, чем в русской печи. Поэтому тепловой режим при готовке пищи интенсивнее, что влияет на ассортимент блюд. Кухня славится богатством рецептов, основанных на томлении: каши, зерновые блюда, разнообразные супы и отвары.

Устройство и функции

В зависимости от толщины швов, габариты приблизительно равны 1400 * 890 * 2240 мм. Выдающимися особенностями, является способность прогреваться по всей высоте, начиная от пола. Температурный разброс при этом, будет составлять всего несколько градусов. Кроме того, здесь реализована попытка воплотить одновременно несколько достоинств.

Наличие варочной камеры как в обычной русской, – два разных по мощности топливника, чугунная плита, вентиляция и умеренные габариты. Для готовки используйте горнило и оба топливника. Причём первую, используют летом, избегая ненужного обогрева помещения. Наибольшая теплоэффективность достигается при использовании главного топливника, а вторым можно подтапливать или разогревать. Можно инсталлировать водогрейный короб, устройство при этом изменится.
