С чего начать делать теплый пол?

Подготовительные работы

Из каких этапов состоит монтаж такого теплого пола? Как и для любой другой системы для устройства инфракрасного обогрева необходимо совершить такие действия:

• подобрать мощность;
• выбрать материалы;
• составить схему укладки;
• смонтировать систему.

Рассмотрим этапы непосредственно изготовления теплого пола без его расчета.

Выбор утеплителя

Обязательным элементом для инфракрасного теплого пола является хороший утеплитель. Он необходим для предотвращения потери тепла через ограждающие конструкции – плиты перекрытия или утрамбованный грунт. Если для комнат, под которыми находятся теплое помещение, достаточно утеплителей небольшой толщины, то при устройстве теплого пола на первом этаже по грунту необходимо использование большого слоя теплоизоляции.

В общем, в качестве утеплителя для инфракрасного пола использует те же материалы, что и для других:

• вспененный пенополистирол (пенопласт);
• экструдированный вспененный пенополистирол;
• подложка под инфракрасный теплый пол из вспененного полиэтилена.

Другие материалы используются мало.

Пенополистирол лучше применять при устройстве пола по грунту или над холодным подвалом. Для этого его укладывают слоем от 50 до 100 мм, а на него монтируют отражающий слой из алюминиевой фольги.

Совет: Для теплого пола на первом этаже по грунту используем плиты из пенополистирола толщиной 50–100 мм, уложенные на черновую стяжку.

При использовании большого слоя пенополистирольных плит желательно устроить цементно-песчаную стяжку, в которую также можно залить самому пленку теплого пола.

Если монтаж инфракрасного теплого пола происходит над теплым помещением, достаточно использовать фольгированную подложку из вспененного полиэтилена. Она выпускается толщиной от 3 до 10 мм и способна с большой эффективностью противостоять утечкам тепла. Какой толщины использовать подложку? В основном, достаточно листа толщиной 5 мм. Точное значение нужно уточнять и в документации производителя напольного покрытия, так как для ламината, например, рекомендуется подложка толщиной не более 3 мм.

Разметка пола

Начальный этап монтажа – разметка пола. Во время нее на плане размечают место расположения пленки для пола инфракрасного. Основные принципы процесса: под массивной мебелью и оборудованием теплый пол не устанавливается.

Схема укладки инфракрасной пленки.

Также разметка позволяет правильно рассчитать необходимое количество пленки, кабеля и разметить месторасположение температурного датчика и терморегулятора.

Кладем плитку на теплый пол

Укладка плитки на теплый пол своими руками по силам любому мужчине, который умеет держать в руках молоток и шпатель. По большому счету, укладка плитки на теплый пол ничем особо не отличается от обычной укладки плитки.

Необходимый инструмент

Для работы нам понадобятся:

• Резиновый шпатель;
• Зубчатый мастерок;
• Резиновая киянка;
• Уровень (водяной или лазерный);
• Набор крестиков нужного размера;
• Моток шпагата.

Укладка плитки на электрический пол

Надо сразу сказать, что под керамику можно сделать теплый пол на основе нагревательного мата и нагревательной секции.

В данном случае расположение материалов будет следующее:

• Бетонная стяжка;
• Теплоизоляция (может и не быть);
• Нагревательные элементы;
• Бетонная стяжка (около 3-5 см);
• Плиточный клей;
• Керамическая плитка.

Примерное изображение пола

Совет! Многие люди не устраивают вторую стяжку. Однако ее лучше сделать. Она отлично защищает нагревательные элементы от механических повреждений вследствие неравномерной нагрузки.

Надо сказать и то, что выравнивать полы лучше всего именно первой стяжкой, а нагревательные элементы укладывать на уже ровную поверхность.

Как уже было сказано, слоя утеплителя тоже может не быть. Однако профессионалы рекомендуют позаботиться и о нем. В качестве утеплителя могут быть использованы плиты ЭППС. При этом лучше взять такой материал, который имеет плотность выше 35 кг/кубических метров.

Поверх такого утеплителя следует класть фольгированную ленту. Швы между отдельными ее частями рекомендуется проклеивать скотчем. Цена на нее не особо большая, а эффективность на лицо.

Фольга, швы которой проклеены скотчем

Дальше укладывается лента теплого пола или трубы.

Поверх них заливается слой бетона. Его, как и первый слой, рекомендовано укладывать, используя маяки. Они помогут сделать стяжку равной по высоте во всех своих точках.

Укладка теплого пола на фольгу

После того, как бетонная стяжка достаточно высохнет, что происходит примерно на пятые сутки при своей толщине не больше 50 мм, можно приступать к непосредственной укладке керамики.

Инструкция очень простая. Клей наносится на стяжку при помощи специального зубчатого шпателя. Первой укладывается угловой элемент. Он выравнивается относительно стен и по уровню.

Совет! Часто стены сами расположены немного не ровно. В таком случае плитку нужно укладывать по ним, то есть тоже неровно. В противном же случае, будет казаться, что она уложена наискось.

Если имеется такая ситуация, как описана выше, то керамика укладывается параллельно большей по длине стены, то есть вдоль комнаты. На перпендикулярной же стене делается отметка или прибивается рейка. И отметка, и рейка должна быть расположена строго под прямым углом к большей по длине стене.

В таком случае в конце малой стены между плиткой и стеной останется зазор, размер которого зависит от степени неровности стен. Это зазор легко может скрыться под напольным плинтусом. Если размер зазора большой, то на него можно уложить куски плитки, вырезанные по размерам.

На фото видно, как увеличивается зазор уже на втором элементе (крайний левый ряд)

Между каждыми двумя соседними плитками рекомендовано ставить пластиковые крестики – формирователи швов. Они помогут сделать все швы одинаковой толщины. Крестик ставится на каждый угол.

Стоит отметить, что клей наносится не только на стяжку, но и на саму керамику. Чтобы она легла ровно, нужно пользоваться уровнем. Ее можно прижимать руками. Если нужны совсем незначительные изменения, то по поверхности плитки можно постучать ручкой мастерка или резиновым молотком.

Укладка плитки на водяной теплый пол

Последовательность работ выглядит следующим образом:

• Подготовка поверхности, то есть снятие старого пола и так далее;
• Устройство выравнивающей бетонной стяжки;
• Устройство теплоизоляционного слоя;
• Монтаж труб. При этом сразу производятся все подключения оборудования и проверка системы. Если надо, то устраняются неполадки;
• Заливка всего пола слоем бетона (в отличие от предыдущего случая, здесь вторая стяжка просто обязательна, так как трубы достаточно толстые и скрывать их под слоем клеевого состава просто невыгодно);
• Укладка керамики или кафеля.

Надо сказать, что плитка укладывается по таким же принципам, как и в предыдущем случае.

Как видно укладка плитки осуществляется одинаково во всех случаях. Различия заключаются только в подготовительных процессах, связанных с устройством самого теплого пола. Видео в этой статье поможет получить наглядные тонкости в этом деле!

Запуск водяного тёплого пола

Водяной тёплый пол — многослойное устройство. Поэтому, даже процесс ввода в эксплуатацию, который кажется простым, имеет свои особенности. Прежде чем приступить к монтажу конструкции, необходимо понимать, как правильно заполнить и включить тёплый водяной пол, а также нужно ознакомиться с инструкцией по пользованию.

Первый запуск включает в себя: наполнение, промывку, слив, регулировку системы, прогревание и сушку стяжки. Принцип действия зависит от используемого теплоносителя и типа отопления, он бывает закрытым и открытым. Кроме того, важным моментом при пуске пола является обеспечение циркуляции жидкости и удалении воздушных пробок из контура.

Чтобы правильно запустить в работу устройство — водяной тёплый пол, выходной коллектор должен иметь специальный кран. Опрессовочный аппарат, необходимый для проверки пола, можно арендовать.

Но если в трубопровод закачивается вода, а не антифриз, то лучше иметь собственное приспособление. Использовать аппарат придется часто, так как рекомендовано проводить замену теплоносителя ежегодно, а следовательно проводить и тестирование системы.

Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

1. Монтаж коллектора. Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
2. Установка демпферной ленты. Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
3. Армирование. На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
4. Монтаж труб. Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
5. Подключение к коллектору. Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
6. Заливка стяжки. Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Изготовление раствора

Существует два основных способа изготовления раствора. В первом случае готовую сухую смесь следует развести водой, придерживаясь указанных в инструкции пропорций. Основой для таких смесей выступает гипс, благодаря чему пол высыхает уже спустя неделю после работы.

Изготовление раствора

Нередко данный метод применяют в случае установки пола с электроподогревом, однако применяем он и в водяных системах. Толщины стяжки должно хватить, чтобы полностью покрыть трубы (стяжка располагается в 30 мм над уровнем труб). Во время монтажа системы рекомендуется надевать мягкую обувь и стараться передвигаться так, чтобы не наступить на какой-нибудь элемент системы отопления.

Второй способ состоит в самостоятельном изготовлении смеси, в которой будет содержаться цемент марки не ниже М300. Данный состав отлично проводит тепло, не подвергается негативному воздействию влаги, а также применяется даже при толщине стяжки в 80 мм и более. Стяжки, размещенные поверх труб, по своей толщине не могут быть менее 5 см.

М300

Раствор должен состоять из 1 части цемента (рекомендуемая марка – М300), а также из 4 частей песка. При этом фракция последнего должна составлять 0,8 мм. Воду доливают до тех пор, пока масса не станет пластичной и тестообразной. При формировании шара из этой смеси он не должен рассыпаться.

Чтобы облегчить работу с цементным раствором, для стяжки следует применить пластификатор. Это вещество увеличивает способность массы разравниваться. Кроме того, значительно уменьшается толщина стяжки над трубами. Требуется учесть тот факт, что это повлечет за собой уменьшение температуры (необходимо для предотвращения перегрева).

Принцип работы ВТП

Теплый пол схема с готовым модулем

В цементную стяжку закладываются пластиковые или металлические трубы, по которым благодаря циркуляционному насосу непрерывно протекает теплоноситель, нагретый в котле отопления. Он отдает тепло стяжке, после чего возвращается обратно в котел. Стяжка путем конвекции передает тепло финишному покрытию, а от него нагревается воздух в помещении. Если ВТП является единственным источником отопления, то температура регулируется на котле. Если же теплый пол дополняет радиаторное отопления, то регулирование температуры осуществляется при помощи смесительного узла, в котором происходит смешивание нагретого и охлажденного теплоносителя в установленной пропорции.

Подключение теплого пола к системе

Таким образом, вся система состоит из нагревательного котла, общего стояка отопления, распределительного узла и труб, по которым циркулирует теплоноситель. Теплоносителем может быть обычная вода или специальная жидкость, например, антифриз.

Коллектор и схема работы водяного теплого пола

Распределительный узел, в свою очередь, состоит из циркуляционного насоса, смесительного узла и коллекторной группы, которая осуществляет «разводку» различных контуров отопления.

Подготовка грунта для пирога

Полы по грунту-гидроизоляция, утепление, стяжка.

Watch this video on YouTube

Монтаж пола по грунту стоит начинать с обработки участка земли. Важным моментом является наличие подземных вод и глубина их пролегания, ведь от этого зависит риск подтопления фундамента. Лучше, сделать дренаж, он будет отводить воду от сооружения.

Начинать работу следует со снятия слоя земли, 30 — 35 см ниже поверхности будущего финишного пола. Делается это в обязательном порядке.

Убрав весь мусор и камни, грунт утрамбовывается и ровняется.

Затем по всему периметру насыпается песок, который также хорошо утрамбовывается, путём подливания жидкости, и выровнять при помощи уровня.

На этот слой, при отсутствии большого количества подземных вод, кладётся подстилочный материал. В противном случае он заменяется геотекстилем, который предотвратит проникновение влаги выше.

Следующим слоем засыпается щебень, он имеет невысокую степень теплопроводимости. Фракции должны быть небольшие или средние. Утрамбовывать следует тщательно, практически должен получиться монолит.

После этого, заливается слой из цементной смеси, он также служит дополнительной изоляцией. Толщина его должна быть 4 — 5 см, чтобы состав не растекался, его необходимо оградить рейками.

Выжидаем пока смесь застынет, периодически её увлажняя. Заменить данную стяжку можно альтернативным вариантом — профилированными мембранами, этот способ значительно сократит время монтажа пола.

Популярные схемы укладки труб и их особенности

К основным схемам укладки труб с теплоносителем относят «змейку» и «спираль», а также часто применяются другие варианты укладки на их основе, например, «змейка» без краевых зон.

Распространенные методы укладки

«Змейка» удобный вариант, который легко укладывается в небольшом по площади помещении, однако прогрев труб в этом случае происходит неравномерно. Поэтому вдоль стены, характеризующейся большими теплопотерями, укладывают трубы, которые расположены ближе к коллектору (в начале) и лучше прогреваются.

Шаг укладки труб по этой схеме не должен быть больше 30 см, в противном случае напольное покрытие будет иметь неравномерную температуру – тепло будет ощущаться над трубами, а холод между ними. Расстояние между крайними трубами делают 20 см и меньше.

«Змейка» и «спираль» – оптимальные способы формирования контура

Схема «спираль» отличается таким способом укладке, при котором подающую и обратную трубу располагают параллельно друг другу. За счет этого решается вопрос неравномерного прогрева пола, и температура над обеими трубами имеет примерно равное значение.

Варианты укладки

Спиральный тип укладки наиболее актуален для больших помещений, при этом расстояние между трубами составляет 20 см.

Распределение тепла: особенности

Так как площадь помещений в доме различается, контуры также имеют разную длину, поэтому необходимо обеспечить одинаковое гидравлическое давление на всех участках системы. При этом следует учитывать, что насос является постоянной величиной.

Распределение тепла от разных источников

Подача одинакового объема воды в контуры каждой длины приводит к тому, что в более длинном теплоноситель быстрее остывает и на выходе его температура будет отличаться от теплоносителя более короткого профиля. В результате поверхность пола будет прогреваться неравномерно – где-то будет наблюдаться перегрев, а где-то наоборот, покрытие окажется холодным.

Преимущество использования теплого пола

Из-за большого гидравлического сопротивления в контур большой длины теплоноситель может вообще не поступать, так как он будет двигаться в более короткие контуры с меньшим сопротивлением. Чтобы этого не происходило, систему оснащают распределительным коллектором, который позволяет соблюсти баланс подачи и равномерного нагрева теплоносителя в каждой петле.

Как сделать заливку своими руками?

Залить тёплый пол можно самостоятельно.

Материалы и инструменты

Материалы, которые потребуются для работы:

1. Водяные трубы. Они бывают медные, полиэтиленовые, металлокерамические. Диаметр — 1,6-2,5 см.
2. Коллектор.
3. Пенополистирольные плиты для теплоизоляции.
4. Полиэтиленовая плёнка для гидроизоляции, укрывания готовой заливки.
5. Фитинги для крепления труб к коллектору.
6. Армирующая сетка из стекловолокна.
7. Хомуты для фиксации труб.
8. Демпферная лента.
9. Цемент.
10. Песок с фракцией до 0,8 мм.
11. Профиль для маяков.
12. Пластификаторы.

• тара для замешивания раствора;
• перфоратор со строительным миксером;
• ножовка для обрезания профиля маяков;
• уровень;
• нивелир;
• нож со съёмным лезвием;
• шнур для отбивки;
• рулетка;
• угол;
• строительный степлер;
• пассатижи.

Правила залива

Технология заливки мокрой стяжки:

1. Очистить покрытие от мусора, грязи, пыли.
2. Провести гидроизоляцию. Постелить полиэтилен с нахлестом на стены около 10–15 см.
3. Прикрепить демпферную ленту вдоль каждой стены строительным степлером.
4. Определить наклон основания пола, просчитать размер стяжки. Провести замеры расстояния от пола до зафиксированных на стенах линий, используя рулетку. От максимальной точки по горизонтали отмерить толщину конструкции.
5. Уложить теплоизоляционный материал, сверху постелить армирующую стенку.
6. Разложить трубы по спирали на дистанции 10–35 см друг от друга, от стены — на 5 см.
7. Хомутами зафиксировать конструкцию — присоединить трубы к армирующей сетке.
8. На кучки раствора установить маячковые профили. Затем приступить к подготовке цементного раствора.
9. Залить стяжку. Можно делать это один либо два раза. Но при заливании в два этапа процесс замедляется примерно на 2 недели.

Сухая стяжка проще в монтаже. Для её установки требуются сухая засыпка из композитных материалов, готовые гипсоволокнистые плиты. Наполнитель размещается по всей поверхности, сверху накрывается плитами, которые фиксируются саморезами.

Заливка тёплого водяного пола не требует особых навыков или квалификации. Но при установке мокрой стяжки следует учитывать технологию приготовления раствора, правила высушивания, нужную толщину.

Выбор материалов

Гидроизоляция.

Основное назначение гидроизоляции заключается:

• для полов на грунте – не допустить проникновение сырости в слой теплоизоляции;
• для полов на межэтажных перекрытиях – препятствовать затоплению нижних помещений в случае нарушения целостности трубопроводов отопительной системы.

Выбор материалов для обустройства теплоизоляции не имеет особых ограничений. Главное, он должен обеспечивать возможность создания целостной герметичной «ванны» под коммуникациями с жидким теплоносителем. Поэтому приветствуется 2-3-слойные обмазки либо водоупорные ковры из надежно сваренной рулонной гидроизоляции.

Теплоизоляция.

Служит , следовательно, от её эффективности во многом зависит, какой КПД будет иметь отопление теплым полом. Часто для теплозащиты используется экструдированный либо обычный пенополистирол повышенной плотности. При этом к применению рекомендованы плитные материалы, имеющие фольгированное покрытие, способствующее возврату внутрь помещения большей части тепловой составляющей в виде инфракрасного излучения.

Более дорогостоящие специализированные маты из пенополистирола для удобства крепления труб выпускаются в профилированном виде – с выступами (бобышками). Применяя такие современные материалы, можно значительно ускорить монтажные процессы, результат которых выглядит следующим образом:

Армирование.

Необходимо только для «мокрого» способа инсталляции отопительных контуров. Армирующий слой может собираться из отдельных увязанных прутьев, однако, практичней выбирать готовые сваренные сетки с окном 50*50-150*150 мм. Армировка предотвращает растрескивание цементно-песчаной плиты, а также служит удобству фиксации трубопроводов без лишних операций по установке крепежа.

Демпферная лента.

Полоса из вспененного полимера (полиэтилена, пенополистирола) толщиной 5-10 мм и высотой 10-15 см. Монтируется как обрамление стяжки по её периметру вдоль стен. Компенсирует температурные расширения греющей плиты, предотвращая её растрескивание.

Трубы.

Устройство водяного теплого пола своими руками проще реализовать, применяя сшитый полиэтилен или металлопластик. Отличный будет также в пользу меди, но она относится к дорогостоящему сегменту материалов и требует определенного уровня профессиональной подготовки для качественной инсталляции.

Раствор для стяжки.

Для заливки подойдет обычная цементно-песчаная смесь, но с внесенными в неё профильными модифицирующими присадками. Еще надежней взять готовые целевые строительные составы, широко представленные в торговой сети. Они дают минимальную усадку и рассчитанны на температурные нагрузки теплого пола.

Плиточный клей.

Традиционно в качестве финишного напольного покрытия ТП (при «мокром» способе) используется керамическая плитка. Ее установка также должна осуществляться на специальный клей, имеющий пометку «для теплых полов». В противном случае, из-за термических деформаций, декоративное покрытие постепенно начнет отслаиваться.

Использование паяльника для полипропиленовых труб для формирования штробы в пенопласте

Что влияет на работу теплого водяного пола

Как добиться того, чтобы теплый пол действительно был таковым и создавал комфортную температуру напольного покрытия. Часто из-за большой длины контура наблюдается высокое значение гидравлического сопротивления.

Для корректной работы системы в доме с несколькими этажами, на каждом уровне устанавливают отдельный насос небольшой мощности или подключают к коллектору один насос большой мощности.

Насосная группа

Выбирая насос, учитывают расчетные данные, объем теплоносителя и давление. Однако стоит помнить, что для определения уровня гидравлического сопротивления недостаточно знать длину трубы. Учесть потребуется диаметр труб, вентили, разветвители, схему укладки и магистральные изгибы. Более точные вычисления получаются при использовании специальной компьютерной программы, в которую вводят основные показатели.

В качестве альтернативного варианта возможно использование штатного оборудования, имеющего уже известные технические характеристики. Гидравлика системы за счет маневрирования ее параметрами подгоняется под характеристики насоса.

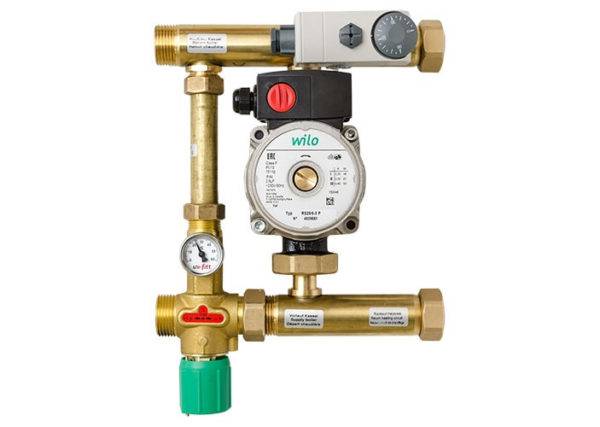

Коллектор с установленным насосом

С чего начать

Среди всего многообразия технологий устройства теплого пола (электрического, инфракрасного и других), особой популярностью пользуется водяная система. Она долговечная и надежная, но без предварительного правильного расчета есть вероятность увеличения затрат при осуществлении монтажа и снижение эксплуатационных свойств системы.

Водяной теплый пол

Проект водяной системы отопления может быть разработан в качестве одного из пунктов проектной документации на дом. Также его можно отдельно заказать или выполнить самостоятельно. Некоторые фирмы, специализирующиеся на монтаже водяного теплого пола самостоятельно выполняют предварительный проект системы.

Проект потребуется даже при самостоятельном устройстве водяного теплого пола. Это позволит приобрести материал и фасонные элементы в нужном количестве, а сам монтаж выполнить в короткие сроки, не отвлекаясь на расчеты и переделки.

Схема раскладки и подключения в частном доме

Для составления проекта потребуется наличие и учет следующих данных:

1. Поэтажный план здания.
2. Материал наружных стен и окон с дверями.
3. Желаемую температуру внутри помещения.
4. Информация о том, где расположены стояки и отводы внутри строения.
5. План расстановки мебели.

Зная перечисленные нюансы помещения, сначала выполняют тепловой расчет, а затем приступают составлению схемы монтажа.
