Дизельная тепловая пушка прямого и непрямого нагрева: устройство, принцип работы + обзор производителей

ТОП-5 популярных дизельных пушек прямого нагрева

При выборе необходимо в обязательном порядке смотреть на все эксплуатационные и технические параметры предлагаемых рынком моделей. Качество материалов изготовления зависит от производителя и класса пушки. Поэтому и цены отличаются, хоть в большинстве случаев разница и не столь существенна. Рассмотрим ТОП-5 наиболее востребованных тепловых генераторов прямого нагрева, воспроизводящих тепло при помощи жидкого топлива – дизеля или солярки.

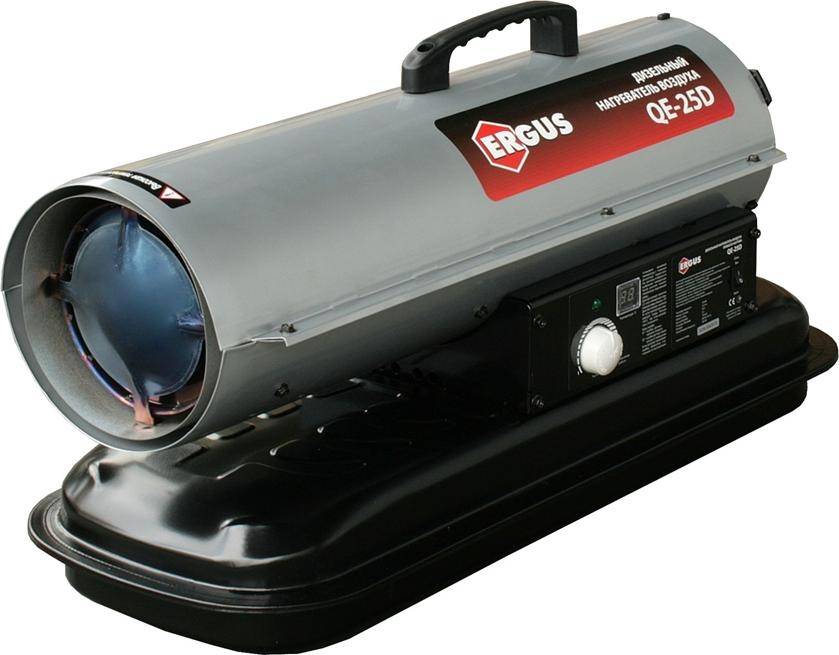

Quattro Elementi QE 25d, на дизеле

  1. Тип применения – переносная конструкция.
  2. Приспособления для транспортировки – многофункциональная платформа, пластиковая ручка вверху на корпусе.
  3. Материал корпуса и камеры – сталь.
  4. Система безопасности горения – контрольный фотоэлемент электронный.
  5. Мощность – 25 кВт.
  6. Мощность мотора – 0,15 кВт.
  7. Емкость бака для горючего – 20 л.
  8. Производительность – 400 куб.м./ч.
  9. Уровень расходы горючего материала – 2,2 кг/ч.
  10. Температура на выходе – увеличение до 250˚С.
  11. Масса изделия – 12,8 кг.
  12. Гарантия – 2 года.
  13. Цена – 16 000 руб.
  14. Изготовитель – Италия.

Mustang BGO-20, на дизеле

  1. Тип применения – перевозная конструкция.
  2. Приспособления для транспортировки – многофункциональная платформа с двумя передними колесами, ручка тележки литая, переходящая в заднюю напольную стойку.
  3. Материал корпуса и камеры – сталь.
  4. Система безопасности – системы отключения при чрезмерном нагреве, защита при внезапном отключении электричества.
  5. Мощность – 20 кВт.
  6. Емкость бака для горючего – 18 л.
  7. Производительность – 595 куб.м./ч.
  8. Уровень расходы горючего материала – 1,95 кг/ч.
  9. Теплоотдача – 17208 Ккал/ч.
  10. Размеры – 805х360х460 мм.
  11. Масса изделия – 23,60 кг.
  12. Гарантия – 1 год.
  13. Расценки – 13 160 руб.
  14. Производство – США, Китай.

Remigton REM-22cel, на дизеле и керосине

  1. Тип применения – напольный, мобильный.
  2. Приспособления для транспортировки – тележка на двух колесах и опорой-ручкой.
  3. Материал кожуха и камеры – сталь.
  4. Система безопасности горения – контрольный фотоэлемент для пламени, электронный.
  5. Мощность – 29 кВт.
  6. Мощность двигателя – 0,19 кВт.
  7. Емкость бака для горючего – 43,5 л.
  8. Производительность – 800 куб.м./ч.
  9. Уровень расходы горючего материала – 2,45 кг/ч.
  10. Температура на выходе – увеличение до 250˚С.
  11. Размеры – 1010х470х490 мм.
  12. Вес изделия – 25 кг.
  13. Гарантия – 2 года.
  14. Стоимость – 22 000 руб.
  15. Изготовитель – США, Италия.

Kerona KFA 70t dgp, на солярке, дизеле

  1. Тип применения – переносная конструкция.
  2. Приспособления для транспортировки – многофункциональная платформа-бак, пластиковая ручка вверху на корпусе.
  3. Материал корпуса и камеры – сталь.
  4. Система защиты – пожаробезопасная оградительная решетка на камере сгорания и прут на корпусе, система розжига электронная, термостат встроен.
  5. Мощность – 16,5 кВт.
  6. Сколько беспрерывно работает на одной заправке бака – 11 ч.
  7. Емкость бака для горючего – 19 л.
  8. Производительность – 375 куб.м./ч.
  9. Уровень расходы горючего материала – 1,8 кг/ч.
  10. Температура на выходе – увеличение до 250˚С.
  11. Размеры – 390х300х760 мм.
  12. Вес конструкции – 12 кг.
  13. Гарантия – 1 год.
  14. Средняя стоимость – 20 300 руб.
  15. Страна изготовления – Южная Корея.

Профтепло ДК 21Н, на дизеле, солярке, керосине

  1. Тип применения – мобильный, перевозной, имеется дисплей управления (ЖК).
  2. Приспособления для транспортировки – многофункциональная платформа, 2 колеса впереди, стойка ручка сзади.
  3. Материал кожуха и камеры – сталь.
  4. Система безопасности горения – контроль пламени.
  5. Мощность – 21 кВт (не регулируется).
  6. Мощность мотора – 0,15 кВт.
  7. Емкость бака для горючего – 41 л.
  8. Производительность – 1000 куб.м./ч.
  9. Уровень расходы горючего материала – 1,63 кг/ч.
  10. Температура на выходе – увеличение до 250˚С.
  11. Размеры – 1080х510х685 мм.
  12. Масса изделия – 43,4 кг.
  13. Гарантия – 2 года.
  14. Уровень стоимости – 36 750 руб.
  15. Страна-производитель – Россия.

После применения тепловых дизельных пушек прямого нагрева предприятие сразу ощутить экономию по расходам за электроэнергию, ведь оборудование маломощно. Установки работают следующим образом – дают тепло посредством такого приспособления внутри конструкции, как теплообменник. У него действие сквозное, без отдельно вмонтированного патрубка для отвода продуктов сгорания. Такие устройства считаются наиболее дешевыми на рынке теплового оборудования, их сроки эксплуатации измеряются десятками лет, а технические характеристики удовлетворяют практически всем запросам потребителей.

Принцип работы и разновидности

Основные элементы, которые работают в таких устройствах, просты – вентилятор, который прогоняет через отопитель воздух, нагревательный элемент и корпус, в котором все это помещается. Это, конечно, утрированное описание, но разбираться в тонкостях устройства такого оборудования необходимо специалистам по обслуживанию, а не тем, кто их использует.

Воздух обогащается теплом, за счет сгорания топлива, то бишь солярки. Вентилятор прогоняет его через зону нагрева. А вот сам способ, нагрева воздуха, разделяет все тепловые пушки, работающие на дизельном топливе, на два вида – прямого и непрямого нагрева.

Различия между этими двумя разновидностями хоть и не слишком большие, но все же есть. Приборы с прямым нагревом, прогоняют воздушную массу, непосредственно через горящее пламя, отдающее ей тепло и подавая в отапливаемую зону, со всеми, выделяемыми при горении солярки отходами. То есть дым, сажа и прочее, попадает непосредственно в отапливаемую зону.

Когда используется тепловая дизельная пушка непрямого нагрева, воздух не смешивается с продуктами горения солярки. Для передачи тепла, предусмотрен специальный теплообменник, который и нагревает воздух. Сам теплообменник, накаляется сгоревшим топливом, а все продукты горения, пройдя через него, уходят в смонтированную дымовую трубу. Это позволяет использовать подобные устройства для монтажа потолочных покрытий натяжного плана.

Отдельного внимания, заслуживают обогреватели, использующие инфракрасное излучение. Дизельная инфракрасная тепловая пушка, обогревает помещение без использования вентилятора и не повышая температуру воздуха непосредственно. Она, как и все инфракрасные обогреватели, осуществляет нагрев предметов и плоскостей в помещении, а не воздушных масс.

Работу отопительного элемента, здесь точно так же, обеспечивает сгорающее топливо, но без вентилятора, такое устройство становится практически бесшумным, что добавляет ему положительных качеств.

Использование

Если подумать, где могут применяться промышленные пушки, дающие обогрев воздуха от жидкого горючего, то ответ будет однозначным – чаще всего в просторных и нежилых помещениях. Функция устройств такова, что они хоть и не сжигают кислород, зато пускают достаточной силы струю теплого воздушного потока. Этот способ согрева не всегда удобен. Объекты, которые снабжаются автономным тепловым отоплением – пушкой на энергоносителе дизеле:

  1. Предприятия, заводы, концерны – мастерская, цех, любые помещения для изготовления какой-либо продукции.
  2. Торговые – супермаркет, магазин, крытые площади рынка, ярмарки, выставки, цокольные этажи технических помещений крупных зданий бизнес-центра, развлекательно-торгового центра.
  3. Сельскохозяйственные – теплицы, конторы, зернохранилища, овощехранилища, сушилки, кладовые, амбары, птицефабрики, свинофермы, коровники.
  4. Хранилища различной сферы – склад, бункер, павильоны временного складирования, разборные сооружения из металлоконструкций, предназначенные для хранения в них чего-либо и иное.
  5. Автосервис – СТОА, автомойки, станции техосмотра транспортных средств, а также, гаражи, паркинги, некоторые крытые стоянки, пункты оценки независимой экспертизой.

Одним словом, это могут быть здания, подвластные отрасли сельского хозяйства, автомобильной области, любого ремонтного обслуживания техники (например, паровозное депо ж/д инфраструктуры), объекты, связанные с продажами, складированием и т.д. Административные здания, квартиры, частные дома, дачи, усадьбы редко используют возможность обогреваться такими пушками. Это связано с тем, что оборудование предназначено для применения в помещениях с высокими потолками – от 2,8 до 3 метров.

Большие площади помещений тоже важны, чтобы установить в нем мобильный прибор. Поэтому в офисе, кабинете или на даче такое приспособление не применяется, только если помещение не обладает вышеуказанными параметрами высоты стен и широкими площадями. К примеру, дизельный теплогенератор отлично подойдет в художественной студии, либо в помещении, где работают скульпторы. Обычно эти здания всегда подразумевают наличие высоких потолков и обширных пространств.

Запуск и правила безопасной эксплуатации

Обычно приборы поставляются в частично разобранном виде. То есть нужно будет зафиксировать «дуло» пушки на колесной тележке и установить ручку (или металлические дуги). Если речь идет о пушке прямого нагрева, то останется только заправить топливный бак, подключить вилку прибора в электросеть, задать температуру нагрева и нажать на тумблер питания.

Благодаря встроенному термостату пушка автоматически прекратит работу, когда воздух прогреется, и снова включится при падении температуры – так прибор экономит топливо и исключает возможность перегрева

Для запуска оборудования следует убедиться, что соблюдены следующие правила безопасности:

  1. Пушка установлена на устойчивой и ровной горизонтальной поверхности, выполненной из негорючих материалов, например, бетона. Если же пол деревянный, можно подложить под агрегат листовой металл.
  2. Расстояние от сопла, из которого будет поступать поток горячего воздуха, до ближайшего объекта – минимум 2 метра (справа и слева желательно соблюдать дистанцию в 80-100 см).
  3. Перед первым запуском или после длительного хранения рекомендуется открыть корпус и вручную провернуть крыльчатку вентилятора, чтобы удостовериться, что он свободно вращается.
  4. О необходимости дозаправки прибор «просигнализирует» прерывистым горением или выделением белого дыма. Чтобы долить топливо, обязательно отключите пушку от электросети.
  5. Всегда выключайте пушку тумблером и дожидайтесь полной остановки вентилятора. У приборов непрямого нагрева этот процесс может занять 2-5 минуты, но он необходим для охлаждения камеры сгорания. Только после этого можно выдергивать вилку прибора из сети.

Для запуска дизельной пушки косвенного нагрева нужно сначала смонтировать дымоход – круглую трубу из негорючего материала длиной максимум в 3 метра. Если нужен вывод на большое расстояние, для этой цели удобно использовать гибкую алюминиевую гофру, но ее придется менять несколько раз за отопительный сезон.

Для выведения в близко расположенную вентиляцию можно подыскать отрез стальной трубы, которая прослужит намного дольше.

Траекторию дымохода для пушки косвенного нагрева нужно прокладывать по прямой линии, максимально допустим только один изгиб до 90 градусов

Что касается обслуживания, то для беспроблемной работы дизельных теплогенераторов потребуется периодически промывать воздушные фильтры и очищать от сажи/пыли камеру сгорания

Также важно следить за чистотой внутренних стенок агрегата в области форсунки и двигателя

1 Производство дизельных пушек Master непрямого нагрева

Компания Master имеет отдельную линию производства дизельных тепловых пушек непрямого нагрева. Их обозначают как серия «BV». Индекс к буквам приписывается определяя точную модель. Первая в линейке по мощности является модификация BV 69. Также существует подгруппа, объединенная условным названием AIR BUS. Это промышленные передвижные тепловые станции, имеющие вариативное количество выходных сопл. Все поставляемые нагреватели имеют высокое качество сборки и прекрасные эксплуатационные характеристики. Они востребованы в России за счет простоты в обслуживании, неприхотливости в работе, долгом сроке службе и их профессиональной направленности. При необходимости каждая единица может быть доукомплектована широким набором аксессуаров (внешний термостат, рукава, предпусковой подогреватель топлива).

1.1 О принципе непрямого нагрева

Существуют две основные технологии по производству теплообменников. Они делятся на прямой и непрямой нагрев. В первом случае нагнетательное давление от вентилятора прогоняет воздушный поток через камеру горения и направляет его сразу к выходному соплу. Что касается тепловых пушек непрямого нагрева, то они оснащаются более сложными и совершенными теплообменниками. Их сложность выражается в разделении потоков, то есть из выходного сопла выходит чистый воздух, и отработанные газы выводятся к дымоходному патрубку. Такой принцип востребован для генерации тепла в помещения с людьми. В идеале нагреватель устанавливается на улице, а через монтаж рукавов чистый поток направляется в здание. Чтобы увеличить длину подачи, на оборудовании устанавливают центробежные вентиляторы, повышающие давление до 200 Па.

1.2 Дизельное топливо как источник чистого тепла

Когда речь заходит о дизельных тепловых пушках непрямого нагрева, то можно смело утверждать, что эта технология является не чем иным, как преобразователем энергии горения солярки в чистое тепло. Казалось бы дизельное топливо само по себе имеет характерный запах, а при горении происходит выделение газов. Но за счет разделения потоков и технологии внешней установки, появляется возможность создавать качественное тепло приемлемое для хозяйственной деятельности человека. Для обеспечения высокой эффективности данной технологии, компания Master разработала специальную таблицу соотношения мощности нагревателя, внешней температуры, коэффициента утепления стен и общего объема помещения. Потому если требуется произвести адекватный подбор тепловой пушки, можно обратиться к таблице и безошибочно понять какая модель подходит под конкретную производственную задачу.

1.3 Сферы применения технологии непрямого нагрева

— Обогрев комплексов, для обеспечения различных видов деятельности человека. В зависимости от мощности нагревателя и количества единиц, появляется возможность обогревать совершенно разные по объему помещения

— Создание необходимого климата на промышленных и строительных площадках

— Внедрение в аграрном секторе, для регулировки температурных режимов

— Автономные решения для нефтегазовой отрасли

— Генерация тепла в складских комплексах. При этом за счет чистого воздуха и возможности внешнего монтажа, логистические центры могут расширять товарные группы для хранения

— Активное применение в горно-разведывательных мероприятиях

— Большое количество частных нужд во множестве направлений

Монтаж системы рециркуляции воздуха

Неоспоримым достоинством тепловых пушек Master непрямого нагрева, является широкое разнообразие технологий монтажа систем. Один из вариантов установки теплогенератора называется внешний с рециркуляцией воздуха. Суть способа заключается том, чтобы произвести фиксацию рабочей зоны снаружи обогреваемого знания, но при этом забор и подачу воздуха осуществлять непосредственно во внутреннем объеме. Для притока свежего воздуха, между заборным соплом и рукавом регулируется зазор.

Выбор газовой пушки в гараж

В некоторых гаражных массивах электропроводка может не выдержать одновременного подключения электрообогревателя и, например, какого-либо электроинструмента, и как следствие, будет срабатывать защита от перегрузки.

Использование газовой пушки для гаража позволяет быстро прогреть гараж при условии, что ее мощность подобрана с учетом его площади. Излишек мощности будет зря тратить газ, а недостаток не сможет как следует прогреть помещение. Обычно 1 киловатт способен обогреть 10 м2 площади.

Отопление получается более экономичным, благодаря использованию газа, достаточно поставить 1 большой баллон, которого обычно хватает на достаточно длительное время. Обычно тратиться 0,5 л газа при мощности газовой пушки в 10–12 кВт. А если с помощью вентиля убавить подачу газа, то его может хватить и на большее время.

Есть и отрицательный момент использования данной модели:

  • Газ достаточно интенсивно выжигает кислород в помещении;
  • К тому же, длительное горение будет способствовать накапливанию продуктов горения, что чревато отравлению человека угарным газом;
  • В гараже должна быть хорошая вентиляция или же, газовая пушка должна использоваться периодически с регулярным проветриванием гаража.

Самый первый запуск газовой пушки следует проверить тщательность соединения всех элементов, чтобы избежать утечки газа. Первый запуск лучше всего проводить на улице или же при открытых воротах гаража, это необходимо для того чтобы выгорела заводская смазка.

Параметр № 2: рабочая мощность

Мощностные характеристики можно отнести к основному критерию, который необходимо учитывать при выборе любой тепловой пушки – будь то дизельная, газовая или электрическая модель. От показателя тепловой мощности будет зависеть время, которое потребуется оборудованию для прогревания помещения до нужной температуры. Чем выше мощность устройства, тем меньше времени потребуется на обогрев и, соответственно, больше топлива придется израсходовать.

Мощность калориферов, работающих на дизеле, колеблется в пределах 10–220 кВт, причем наибольшие показатели демонстрируют модели прямого нагрева. При выборе аппарата рекомендуется вначале вычислить площадь отапливаемого пространства – на 10 м2 потребуется примерно 1 кВт мощности обогревателя.

Важно! Дизельную пушку необходимо устанавливать на поверхности из негорючих материалов либо на лист металла, если в комнате деревянный пол. Мощность также складывается из такого параметра, как поток воздуха – измеряются показатели кубических метров в час

Воздушные потоки создаются встроенным в конструкцию тепловентилятором, который разгоняет их и задает нужное направление. Эта величина позволяет примерно оценить время, за которое прогреется отапливаемый объект – чем мощнее потоки, тем быстрее температура достигнет высоких значений. Бытовые установки средней мощности формируют потоки 300-400 м3/ч, в то время как промышленные – 1000 м3/ч и выше

Мощность также складывается из такого параметра, как поток воздуха – измеряются показатели кубических метров в час. Воздушные потоки создаются встроенным в конструкцию тепловентилятором, который разгоняет их и задает нужное направление. Эта величина позволяет примерно оценить время, за которое прогреется отапливаемый объект – чем мощнее потоки, тем быстрее температура достигнет высоких значений. Бытовые установки средней мощности формируют потоки 300-400 м3/ч, в то время как промышленные – 1000 м3/ч и выше.

Тепловая пушка ПрофТепло ДК-13П

Характеристики:

  • тепломощность – 13 кВт;
  • мощность воздушных потоков – 300 м3/ч;
  • тип нагрева – прямой;
  • топливный расход – 1 кг/ч;
  • параметры электросети – 220/230 В;
  • объема бака – 19 л;
  • система поджига – электронная;
  • вес установки – 12,7 кг.

Ссылка на товар: -teplovaya-pushka-profteplo-dk-13p-bez-regulyatora-i-vozmozhnosti-podklyucheniya-termostata/

Дизельный обогреватель ПрофТепло ДК-13П обладает небольшой мощностью, пригодной для отапливания небольших помещений – мастерских, офисов, ремонтных сервисов. Благодаря вместительному топливному баку установка способна продолжительно работать без дозаправки, довольно быстро прогревая воздух на отапливаемом объекте. В конструкции предусмотрены система контроля пламени и предохранитель, защищающий от скачков напряжения в сети.

Преимущества:

  • умеренный расход топлива;
  • доступная цена;
  • металлический топливный бак;
  • небольшой вес;
  • ручка на корпусе для удобства транспортировки.

Недостатки модели:

  • прямой способ нагрева;
  • требуется качественная вентиляция.

Дизельная тепловая пушка Kerona P-5000E-T

Характеристики:

  • мощность оборудования – 41 кВт;
  • напряжение в сети – 220/230 В;
  • производительность (воздушные потоки) – 935 м3/ч;
  • длительность работы – 12 ч;
  • объем топливного бака – 49 л;
  • тип поджига – высоковольтный керамический разрядник;
  • расход топлива – 4,2 л/ч;
  • масса нетто – 29 кг.

Ссылка на товар: -teplovaya-pushka-kerona-p-5000e-t/

Южнокорейский тепловентилятор обладает высокой мощностью, что позволяет использовать его на больших пространствах площадью до 770 м2. Современная электронная система поджига обеспечивает безопасную работу агрегата и стабильное поддержание температуры на объекте. Благодаря встроенному термостату пользователь получает возможность регулировать температуру в диапазоне от 4 до 45 °C.

Плюсы:

  • встроенный термостат и датчик перегрева;
  • хорошее соотношение мощности и ценовой политики;
  • система контроля пламени;
  • высокая производительность.

Минусы:

Преимущества и недостатки дизельного оборудования

Хотя современный рынок предлагает достаточно широкий выбор отопительных приборов, дизельные пушки не теряют популярности среди потребителей.

Ведь несмотря на то, что стоимость аналогичных газовых и электрических агрегатов существенно ниже, эксплуатация дизельных устройств обходится намного дешевле благодаря доступной цене дизеля.

Во многих пушках можно использовать не только ДТ, а и другое горючее, например, солярку, керосин или отфильтрованную отработку масла, но этот момент нужно уточнить при покупке

К преимуществам дизельного теплогенератора можно отнести:

  • Высокий показатель КПД – даже с учетом проветриваний и приточной вентиляции прибор быстро прогревает воздух и распространяет его по всему объему помещения.
  • Простота в эксплуатации – для запуска системы достаточно направить «дуло» пушки на центр комнаты или строительный элемент и нажать на кнопку включения.
  • Безопасность – современные устройства снабжены различными датчиками и терморегуляторами, благодаря которым сам прибор не перегревается. Также исключены случайные затухания пламени, а при нагреве воздуха до заданной температуры пушка временно прекращает работу.
  • Низкая себестоимость топлива – даже устройства, требовательные к качеству ДТ, будут намного выгоднее в эксплуатации, чем электрические или газовые приборы.
  • Удобство в транспортировке – теплогенератор компактен и достаточно легок (простой прибор мощностью 10-22 кВт весит около 11-13 кг), поэтому не составит проблем его подвезти на объект или переместить из одной комнаты в другую.
  • Экономичность – для нагрева помещения потребуется небольшое количество топлива, и прибор может длительное время работать без дозаправки. Например, агрегат прямого нагрева на 22 кВт и объемом бака в 20 л в среднем расходует около 2,5 литров за час работы.
  • Длительный срок эксплуатации обеспечивают износостойкие материалы, стандартные заменяемые комплектующие и простота самой конструкции.

Конечно, не обошлось и без недостатков. Помимо вредных для здоровья испарений солярки, проблему с которыми можно решить с помощью дымохода или отлаженной системой вентиляции, к минусам прибора можно отнести необходимость подключения к энергосети, шум при работе вентилятора и контроль уровня топлива.

Кроме того, стоимость самой пушки и ее ремонта будет выше, чем у аналогичных устройств, работающих на газу или электричестве.
