Саморегулирующийся нагревательный кабель: обзор видов и особенности использования

Виды греющего кабеля

Нагревательный провод для водопровода бывает резистивным или саморегулируемым. Каждый вид имеет определенную область применения. Кабели резистивные используют для обогрева коротких участков трубопроводов небольшого диаметра – не более 40 миллиметров, а на протяженных отрезках труб наилучшим образом себя зарекомендовали саморегулирующиеся провода (детальнее: “Какой греющий саморегулирующий кабель для водопровода лучше выбрать и как его использовать правильно”).

Характеристики провода резистивного типа

Принцип его действия простой: по жилам в изоляционной обмотке, которых может быть одна или две, проходит ток и в результате нагревает кабель. Высокий коэффициент тепловыделения обеспечивают максимальная сила тока плюс значительное сопротивление. Как ясно из названия, одножильный провод имеет единственную жилу, двойную изоляцию и наружную оболочку. Нагревательным элементом является единственная жила.

В продаже потребителям предлагаются отрезки резистивного подогревающего кабеля для водопровода определенной длины, у которых постоянное значение сопротивления. В процессе функционирования они по всей своей протяженности отдают одинаковое количество тепловой энергии.

При монтаже нагревательной системы одножильный кабель следует подсоединять с двух сторон. Схема подключения греющего кабеля данного типа похожа на петлю. Сначала его нужно подсоединить к источнику энергии, далее намотать или протянуть по всему трубопроводу и вернуть в исходную точку.

Отопительные замкнутые контуры обычно задействуют при необходимости обеспечить обогрев водосточной системы кровли или при обустройстве «теплого пола», кроме этого, имеется вариант, применимый для водопроводов.

Монтаж внутри трубы греющего кабеля с одной жилой не выполняют, поскольку укладке «петли» требуется побольше внутреннего пространства, а в случае случайного пересечения провода возникнет перегрев. А вот двухжильный вариант отличается тем, что жилы в нем разделены, при этом одна ответственна за нагревание, а вторая – за энергоподачу.

Схема подключения отличается. Необходимости выполнения петлеобразного монтажа нет. Кабель к источнику питания подключают одним концом, а второй протягивают вдоль трубы. Резистивные провода с двумя жилами используют для водопроводов очень активно. Можно проложить такого типа греющий кабель внутри трубы, пользуясь тройниками и уплотнителями.

Основное его преимущество заключается в доступной цене. Многие потребители отмечают продолжительный срок службы, достигающий 15 лет, надежность и несложное проведение монтажных работ.

У резистивного кабеля присутствуют недостатки:

  1. Высокая степень вероятности, что в местах близкого нахождения двух проводов или их пересечения, может возникнуть перегрев.
  2. Фиксированная протяженность. Его ни укорачивать, ни увеличивать нельзя.
  3. Нет возможности заменить перегоревший участок. В этом случае провод придется поменять полностью.
  4. Мощность у него всегда одинаковая по всей длине, ее нельзя регулировать.

Что такое саморегулирующий кабель?

Во многих сферах необходимо применение кабельной продукции, реагирующей на окружающую температуру без участия дополнительных датчиков и регуляторов. Именно таким устройством является саморегулирующий кабель.

Он самостоятельно меняет активность подогрева в различных зонах с учетом текущих потребностей. Чем холоднее в месте прокладки, тем больше греется проводник.

Если говорить по-простому, то это конструкция с двумя жилами из меди, проводящими электричество, с расположенной между ними нагревающей матрицей.

Последняя на всем протяжении находится в зоне действия электрической цепи между питающими проводами. Задача такой матрицы состоит в нагреве и регулировании, а на поверхности предусмотрен экран, защищающий провод от влияния электромагнитного поля.

Сверху находится еще один слой, гарантирующий устойчивость к механическим повреждениям.

Условия выбора кабелей

Современный потребительский рынок предлагает несколько видов кабелей. Каждый электрический провод отличается не только своей конструкцией, но и мощностью, значения которой предназначены для определенного обогреваемого объекта. Так, например, для системы теплого пола мощность провода может быть в пределах 18 Ватт/м. Для водостоков и крыш этого показателя будет недостаточно, так как они будут использованы не внутри, а снаружи здания.

Рассмотрим основные показатели, на которые необходимо обратить особое внимание при выборе мощности кабеля для ливневой канализации и кровли:

  1. Место расположения жилого помещения;
  2. Особенности конструкции здания и крыши;
  3. Протяжность водостока и ливневки.

Также на мощность кабеля будет влиять материал, из которого выполнена крыша и желоб.

Обратите внимание! При выборе самогреющего кабеля  можно значительно сэкономить на электропотреблении, если уложить его возле мест, где здание теряет теплопотери, таких как вентиляция, балконы и дымоход. Саморегулирующий кабель в местах теплопотерь здания

Зная все приведенные данные, можно будет произвести более точный расчет мощности. Но существуют и стандартные значения.

Стандартные расчеты мощности

Чтобы добиться качественного обогрева водостоков и кровли, саморегулирующийся кабель должен иметь мощность не менее 40-50 Ватт/м²; если крыша хорошо утеплена, достаточно будет и 30 Ватт/м². Что касается обогрева не всей площади кровли, а только определенных участков, мощность кабеля должна быть в пределах 300-400 Ватт/м².

Отходя от материала конструкции, греющий кабель для водостоков имеет следующие стандартные значения мощности:

  • дерево – 18 Ватт;
  • пластик – 20 Ватт;
  • металл – 25 Ватт.

Такие стандарты используют, если канализационный трубопровод имеет диаметр желоба 12-15 см, а диаметр водостока – 8-10 см.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади – в качестве основного отопления;
  • 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

  1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
  2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте далее.

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Прокладка и подключение

Монтаж греющего кабеля может осуществляться двумя способами – наружным и внутренним. В первом случае происходит монтаж вдоль трубы (изделие может крепиться изолентой или обматываться вокруг водопровода), во втором – прокладывается внутрь.

Скрытая укладка внутри трубы

Внутренний монтаж подойдет не всем трубам

Важно, чтобы диаметр водопровода был не ниже 40 мм. При меньшей величине из-за своих габаритов кабель будет препятствовать свободному потоку воды. Также сложно разместить обогрев чересчур протяженной трассы

Поэтому саморегулирующийся кабель подойдет для участков длиной несколько метров

Также сложно разместить обогрев чересчур протяженной трассы. Поэтому саморегулирующийся кабель подойдет для участков длиной несколько метров.

Намного проще выполнять прокладку на вертикальных участках труб, двигаясь сверху вниз. Для выполнения процедуры используют тройник и уплотнительную муфту, которая исключает соскальзывание провода. В некоторых ситуациях внутренняя установка рациональнее наружной.

Разместить провод внутри и подключить к источнику переменного тока – нетрудно. Намного сложнее его собрать. Воспользуйтесь инструкцией с последовательностью действий, описанных ниже:

  1. Снимите изоляцию.
  2. Расплетите оплетку.
  3. Удалите уголок.
  4. Подготовьте уплотнительную муфту.
  5. Выполните обсадку муфты, используя фен.
  6. Склейте концы муфты.
  7. Наденьте колпачок.
  8. Зачистите герметичный конец.

Открытая наружная укладка

Для выполнения линейного монтажа саморегулирующегося кабеля вдоль трубы потребуется меньше усилий. Провод может фиксироваться к трубе при помощи пластиковых хомутов, способных выдерживать высокие температуры либо стекловолоконной самоклеящейся ленты. Крепежные элементы нужно устанавливать на расстоянии не менее 30 см. Запрещено применять металлические детали. Чтобы высчитать длину провода, не нужно быть математиком: она должна равняться длине трубы, которую планируете обогревать.

Краткая инструкция:

  1. Закрепите кабель на трубе.
  2. Приклейте алюминиевую ленту или установите хомуты.
  3. Установите теплоизоляцию.
  4. Зафиксируйте ее на трубе.

Если трубы погружены в грунт, то кабель размещают где-то сбоку, а не сверху или снизу.

Помимо линейного монтажа, может использоваться спиральный. В таком случае кабель наматывается вокруг трубопровода по всей длине, используется равномерный шаг. Преимущество такого метода – обеспечивается максимальный контакт с поверхностью трубы, недостаток – повышается расход материалов. Вариант уместен для труб среднего или большого сечения, которые используются в канализационных и водосточных системах. Впрочем, он нередко применяется для нагревания обычных водопроводов.

Особенности монтажа

При прокладке нагревательного кабеля важно соблюдать ряд правил, а именно:

  • Температура окружающей среды на этапе монтажа системы обогрева должна быть не ниже +15ºС.
  • Фиксацию на поверхности следует производить таким способом, чтобы не повредить конструктивные элементы нагревательных участков (заводскими фиксаторами, специальным скотчем, герметиком, мягкими накладками, хомутами и т.д.).
  • При формировании трассы или сетки необходимо обеспечивать достаточную площадь обогрева для конкретного объекта в зависимости от его параметров.
  • При поворотах нужно следить, чтобы радиус изгиба не  превышал шести его диаметров.
  • После завершения укладки обязательно проверяйте целостность изоляции и жил путем прозвонки и измерения уровня сопротивления.

Теперь рассмотрим несколько практических советов касательно особенностей прокладки в частных ситуациях. Если нагревательный кабель используется для обогрева кровли или других объектов, где он устанавливается под прямыми солнечными лучами, лучше использовать экранированные марки. Так как у моделей с оплеткой используется куда более устойчивая оболочка, чем у кабелей общего назначения.

При обогреве водостоков, необходимо выбирать место расположения в наиболее холодной точке или с наименее прогреваемой стороны. В горизонтальных желобах нагревающий кабель необходимо устанавливать в нижней части желоба, чтобы теплые массы поднимались вверх и плавили лед выше. В вертикальных трубах водосточной системы со стороны стены здания, как показано на рисунке, так как она прогревается хуже всего:

Рис. 6: Пример монтажа в водосточной системе

Так как нагревательный кабель может располагаться в воде, им можно напрямую прогревать водопроводные трубы или системы отопления. Устанавливают его внутри трубы, как показано на рисунке:

Рис. 7: пример прокладки греющего кабеля внутри трубы

Следует отметить, что монтировать  нагревательный проводник внутри канализационных и сточных труб запрещено, так как за него будет цепляться различный мусор. Из-за чего возникнут пробки, ухудшающие проходимость и приводящие к полному перекрытию. Поэтому полимерные и металлические трубы канализации прогреваются посредством установки нагревательных элементов с внешней стороны. Но стоит отметить, что нагревательный провод должен изолироваться от слоя теплоизоляции посредством специальной алюминиевой ленты.

Что представляет собой саморегулирующий кабель

Саморегулирующийся кабель – это уникальное изобретение, представляющее собой гибкий провод, греющийся под воздействием электроэнергии. При этом он обладает свойством регулировать собственную мощность, ориентируясь на окружающую температуру. То есть, чем холоднее атмосфера, тем горячее саморегулирующий кабель. Он как бы приспосабливается к особенностям окружающей его среды, причем не по всей длине.

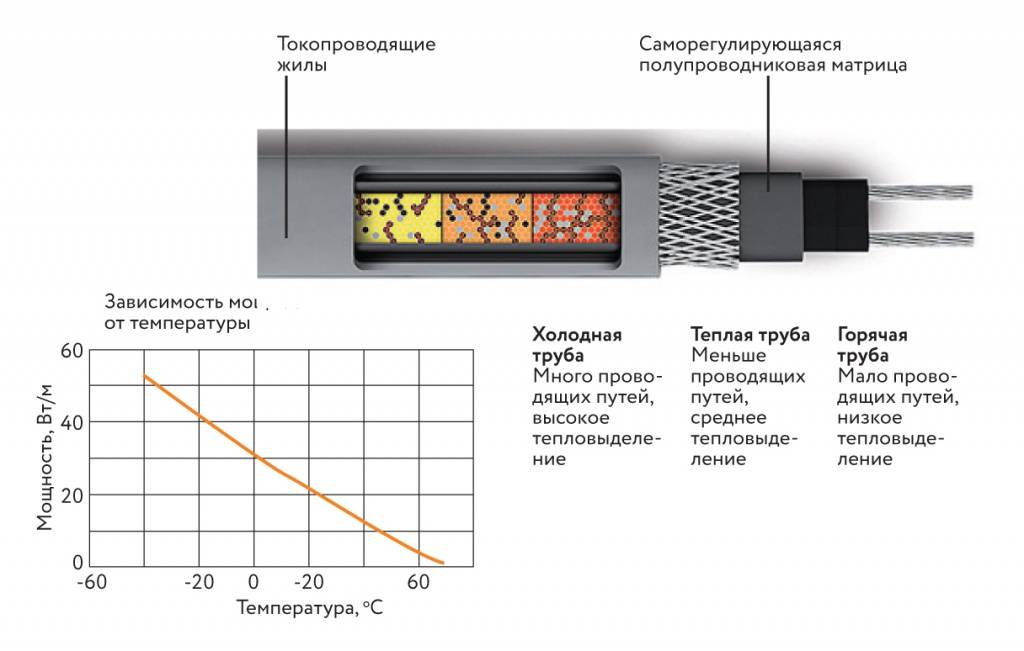

Принцип работы саморегулирующего греющего кабеля заключается в его внутреннем обустройстве. Грубо говоря, он состоит из трех основных частей:

  • Металлические проводники – обеспечивают подвод электроэнергии;
  • «Умная» полимерная матрица – именно она адаптируется под меняющиеся условия и вырабатывает тепло;
  • Изоляция – тут используется целый «бутерброд» из нескольких материалов.

Ключевым звеном здесь является полимерная матрица. Именно она отвечает за саморегулирующие свойства. Причем буквально каждый ее сантиметр живет своей отдельной жизнью.

То есть, один отрезок может быть холоднее или наоборот, горячее другого. И все это без какой-либо электроники, без каких-либо датчиков и всего остального – только полимерная основа из «умного» материала.

Саморегулирующий греющий кабель для водопровода обладает еще одним интересным свойством – это произвольная длина. Мы можем взять прочные ножницы, перерезать его и опять включить в сеть – он будет работать как ни в чем не бывало. Здесь работает буквально каждый миллиметр, поэтому его длина не имеет особого значения. В отличие от новогодней гирлянды, он будет продолжать работать даже при случайном обрыве. Впрочем, саморегулирующий греющий кабель обладает достаточно прочной конструкцией, предотвращающей аварийные обрывы.

Прочие свойства саморегулирующего греющего кабеля:

  • Высокая механическая прочность – он работает от электроэнергии, а это значит, что он нуждается в прочной многослойной изоляции;
  • Устойчивость к влаге – он спокойно работает в водной толще. Главное, заизолировать его конечную часть с помощью специальной термоусадочной пленки;
  • Экономичность в потреблении электроэнергии – обеспечивается за счет саморегулирующихся свойств (вплоть до полного отключения).

Прочность саморегулирующего греющего кабеля обеспечивается его многослойностью. Первые два слоя – это медные проводники и «умный» полимер. Поверх них проходит изолирующий слой из полиолефина или фторполимера.

Следующий слой играет роль брони – здесь применяется медная оплетка. Завершает наш «бутерброд» еще один слой изоляции из полиолефина. Благодаря такой конструкции, саморегулирующийся нагревательный кабель получается очень прочным и выносливым.

Медная оплетка одновременно работает как защита от электромагнитного излучения – оно слабое, но все-таки есть.

Греющий кабель: сфера применения, виды, монтаж

Кабельные системы обогрева получают всё большее распространение. Сайт RMNT выяснит, где именно могут применяться греющие кабели, зачем они нужны, какими бывают, а также расскажет вам об особенностях и правилах монтажа. Не забудем по традиции добавить видео-инструкции по этой теме.

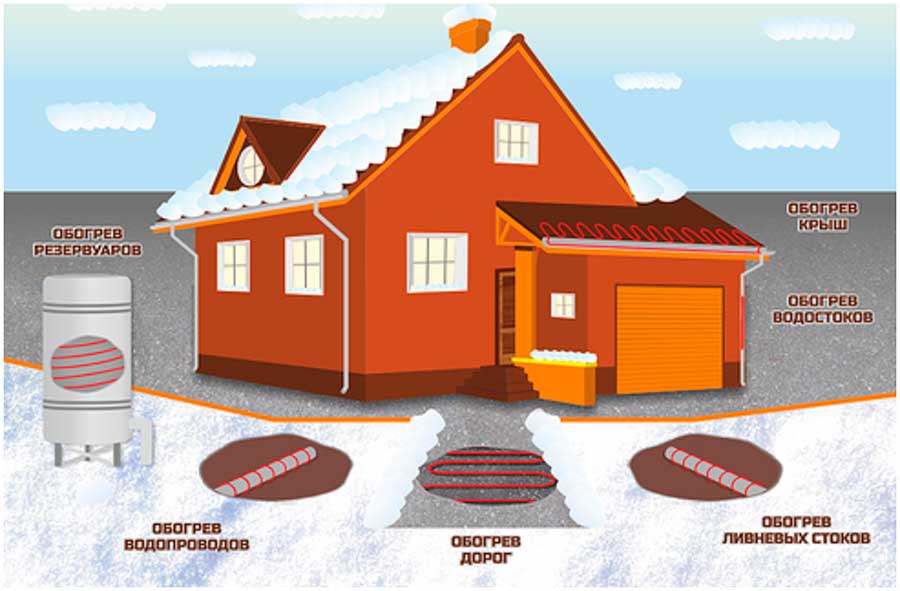

Основной задачей греющих кабелей является защита различных труб и систем от промерзания. Но на самом деле сфера их использования более широка:

  1. Водопровод, защита труб от промерзания;
  2. Канализация — такое же назначение;
  3. Для создания системы антиобледенения кровли, подъездных дорожек и ступеней, о чём портал Rmnt.ru подробно писал;
  4. В качестве системы тёплого пола в доме — это уже отдельная тема;
  5. Для обогрева различных ёмкостей и резервуаров — в основном используется в промышленности, но может быть применён и в домашних условиях, если вам нужно предотвратить, например, замерзание бака с водой или бензином.

Действует греющий кабель просто — он преобразует электрическую энергию в тепловую. Электроток проходит по замкнутой цепи кабеля, нагревая его по всей длине. Греющий кабель всегда выпускается в особо прочной, герметичной оболочке, может выдерживать воздействие влаги и перепады температур. Его можно использовать и внутри дома, и снаружи, в том числе под землёй.

Самыми недорогим и простыми в применении являются одножильные греющие кабели, но сегодня более востребованы провода из нескольких жил, как самые надёжные и практичные.

Все греющие кабели делятся на два вида:

  1. Резистивные. Недорогие и простые в монтаже, имеют стабильные температурные характеристики. В основном резистивные греющие кабели используются при обустройстве тёплого пола и для предотвращения промерзания труб диаметром не больше 40 миллиметров. Система подразумевает установку провода по всей протяжённости обогреваемой поверхности и специальных датчиков, которые будут контролировать изменение температуры и коммуницировать ток в кабеле. Греющий резистивный кабель обматывается по всей трубе, без натяжения. Сверху кабель нужно будет обмотать теплоизоляционными материалами, например, фольгированной стекловатой. Резистивный кабель продаётся в виде готовой системы заданной длины, разрезать его можно только в конкретных местах. Если будет повреждён один из участков, придётся менять всю систему обогрева;
  2. Саморегулирующиеся. Более современные греющие кабели, которые меняют своё сопротивление и интенсивность нагрева в зависимости от температуры внешней среды. Применяется полупроводниковая полимерная греющая жила. Сфера применения более широка — системы антиобледенения на кровле и крыльце, подъездной дорожке, обогрев труб диаметром свыше 40 миллиметров, предотвращение промерзания различных ёмкостей. Резать саморегулирующийся греющий кабель можно по-разному, есть возможность заменить отдельный участок. Кроме того, такой кабель не боится перепадов напряжения в сети, не прогорает, имеет более высокий КПД, чем резистивный, поэтому экономит электроэнергию. Однако, срок службы саморегулирующегося кабеля обычно не превышает 15 лет. И цена выше.

Монтировать греющий кабель на водопроводную систему можно двумя способами:

  1. Снаружи трубы. Это более простой вариант. Кабель можно просто прикрепить к трубе по всей длине участка, который нужно защитить от замерзания. Или обвернуть им трубу по спирали, чтобы обеспечить более быстрый обогрев благодаря большей площади соприкосновения с кабелем. Фиксируется греющий кабель на трубе просто липкой лентой или хомутами, а сверху, как мы уже писали, обматывается слоем теплоизоляции. Это может быть простая теплоотражающая фольга;
  2. Внутри трубы. Здесь уже чуть сложнее. Кабель, который проходит внутри водопровода более эффективно прогревает воду, но зато уменьшает пропускную способность трубы, так как занимает место. Если труба достаточно длинная, протянуть по ней греющий кабель будет сложно. В любом случае вам потребуется специальный сальник, муфты для обеспечения герметизации системы. Кроме того, для проведения опрессовки водопровода с греющим кабелем внутри очень желательно вызвать специалиста. И если кабель прекратит работать, вам придётся разбирать всю систему.

Важно! Если протяжённость греющего кабеля не больше 80 метров, его можно просто включать в розетку. В противном случае потребуется разделительный трансформатор

Кроме того, в обязательном порядке система обогрева трубопровода кабелем снабжается УЗО.

Советы и рекомендации

При прокладке будьте внимательны. Это даст возможность избежать появления некоторых проблем.

Нельзя скручивать провода между собой. Произойдет короткое замыкание.

Полимер черного цвета, окружающий токонесущие жилы обязательно нужно заизолировать. Он проводит ток, поэтому считается проводником и требует соответствующего отношения.

Электрические соединения всей системы обязательно должны иметь хорошую изоляцию, чтобы предотвратить искрение, а также исключить возникновения пожара.

Любое электрическое соединение для греющего кабеля должно быть надежно защищено от попадания влаги.

Запрещается пользоваться им, если температура его нагрева достигает максимального значения. Это приводит к уменьшению срока его эксплуатации.

В случае повреждения шнура необходимо заменить его новым. Даже прекращение работы любого элемента, сделает всю систему не активной.

Для взрывоопасной среды, необходимо устанавливать только специализированный кабель, имеющий специальные комплектующие. К подобным условиям относятся некоторые отрасли промышленности:

  • Химическая.
  • Нефтехимическая.
  • Угольная.

Для них устанавливаются специальные кабеля, разрешенные для использования в данной области.

Если установить несоответствующее оборудование, возможен взрыв или сильный пожар.

Сфера применения

Одна из главных особенностей саморегулирующего кабеля — обширная сфера применения. Он подходит для нагрева карнизов, водопроводов, кровли и водостоков, пола и других участков, где нельзя допустить замерзания воды.

В зависимости от особенностей выделяются следующие сферы применения:

  1. Частный сектор. Применяется в объектах для водопровода и канализации во избежание превращения воды в лед и повреждения труб.
  2. Коммерческие структуры. Использование в городских сетях или в других организациях для обогрева труб, обустройства систем тушения пожаров.
  3. Промышленность. В эту категорию входят специальные нагревающие кабеля, способные работать в более жестких условиях.

Преимущества и недостатки

Саморегулирующий кабель — не идеальный продукт, ведь у него имеются не только плюсы, но и слабые места.

Преимущества:

  1. Надежность и простота конструкции.
  2. Равномерность и однородность нагрева по всей длине с возможностью изменения температурного режима на холодных/теплых участках.
  3. Устойчивость к резким изменениям напряжения, отсутствие боязни к резким скачкам этого параметра.
  4. Экономия электричества. Даже при работе на максимальной мощности расходы на оплату электроэнергии будут сравнительно небольшими.
  5. Безопасность. Наличие нескольких защитных слоев надежно защищает от повреждения электрическим током. Кроме того, такая продукция не боится перехлеста и надежно защищена от перегрева.
  6. Нет необходимости в дополнительном обслуживании и расходах.
  7. Отсутствуют ограничения по длине, что позволяет подобрать решение для конкретных ситуаций.

У саморегулирующих греющих проводников имеется и ряд недостатков:

  1. Более высокая цена из расчета на один метр изделия.
  2. Кабель пускается в больших объемах и зачастую без заводских муфт и сальников для подключения. Также отсутствуют соединительные трубки, которые необходимо подключать самостоятельно.

Главным недостатком для многих покупателей является стоимость, но при длительной эксплуатации саморегулирующийся проводник экономнее конкурентов. Это достигается, благодаря способности менять мощность в зависимости от условий эксплуатации.

Комментарии:

Степаныч

Статья хорошая, но этот кабель никак не предназначен для теплых полов. Разогреть его до какой-нибудь приемлемой температуры не удастся. Только для размораживания и защиты от обледенения. Больше этот кабель ни на что не годится

Трудяга

Дорого и непрактично. Не встречал я еще саморегулирующего кабеля, который нормально работал хотя бы 2-3 года. Со всеми возникают проблемы. В общем, сырая технология, и очень дорогая к тому же.

Оставить комментарий Отменить ответ


Как правильно организовать отопление дачи электричеством


Преимущества и недостатки электрорадиаторов отопления


Преимущества и недостатки кварцевого обогревателя


Обогреваем частный дом с помощью электроотопления

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.

Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.

В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.

Но есть и недостатки:

  • высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
  • фиксированная длина – нельзя ни увеличивать, ни укорачивать;
  • невозможность замены перегоревшего участка – менять придется полностью;
  • отсутствие регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.

Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.

Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально (+)

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который “привязан” к уличной температуре.

Какой лучше купить обогревательный кабель

Делать выбор нагревательного кабеля доведется из резистивного, который стоит недорого, и саморегулирующегося, более дорогого провода.

Первый вариант – это стандартная металлическая жила с изоляционным покрытием. При покупке данного изделия единственное что нужно, это затребовать у продавца сертификат, который подтверждает пожарную безопасность его эксплуатации. Подсоединяя такой провод для обогревания стальной водосточной системы к замкнутой цепи, вы сформируете постоянное сопротивление. В результате провод будет потреблять одинаковую мощность весь эксплуатационный период, и выдавать постоянную температуру.

Важно понимать! Покупая этот дешевый кабель, вы сэкономите один раз, но со временем вы станете переплачивать лишние средства за электроэнергию, которую будет потреблять система обогрева. Недостатки резистивного кабеля:. Недостатки резистивного кабеля:

Недостатки резистивного кабеля:

  • На участках перехлеста нагревательный провод достаточно часто перегорает.
  • Нет возможности нарезать провод на отдельные отрезки подходящей длины. Как правило, такие провода и блоки продаются уже готовых параметров, и укладываются без изменений. Поэтому в данном случае единственный выход – это подбор отдельных блоков так, чтобы в сумме их длина соответствовала длине участка крыши, который будет обогреваться.

Наиболее оптимальный вариант обогрева кровельной конструкции, несмотря на то, что он обойдется значительно дороже – это монтаж саморегулирующего кабеля. Конструктивно такая система обогрева представляет собой матрицу, способную реагировать на изменения внешней температуры, изменять степень сопротивления. Соответственно температура подогрева провода также меняется. Это позволяет значительно уменьшить расход потребляемого обогревательной системой электричества.

Преимущества саморегулирующего кабеля:

  • Устойчивость к перегоранию.
  • Наиболее продолжительный эксплуатационный период.
  • Возможность нарезать провод на отдельные отрезки.
  • Отсутствует потребность применения дополнительного температурного датчика.

Какой же покупать греющий кабель для кровли – саморегулирующийся или резистивный?

Специалисты рекомендуют комбинировать, то есть для обогрева водосточной системы прокладывать саморегулирующийся провод, для обогрева кровельной конструкции – резистивный нагревательный провод. Комбинированная система обогрева предоставит возможность существенно сэкономить на строительных материалах, и будет эффективно обогревать крышу, водостоки.

Выводы и полезное видео по теме

Как правильно выбрать и смонтировать нагревательную систему, подскажут следующие видеоролики.

Как закрепить самрег на канализационной трубе диаметром 110 мм:

Установка кабельной системы Deviflex для нагревания водостоков и кровли:

Как выглядит утепление кабелем бетонной конструкции:

Для правильного функционирования труб или водостоков часто применяют самреги, которые создают максимально подходящие температурные условия. Требования к монтажу резонны, если правильно подобран кабель.

Обратите внимание на марки Raychem, Heat Trace, Nelson, Lavita и четко следуйте прилагаемой к кабелю инструкции. Если возникнут трудности – обратитесь к представителям компании, вам обязательно помогут

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
