Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

Виды клеммников

Выпускаемую производителем номенклатуру клемм Wago можно поделить на следующие виды:

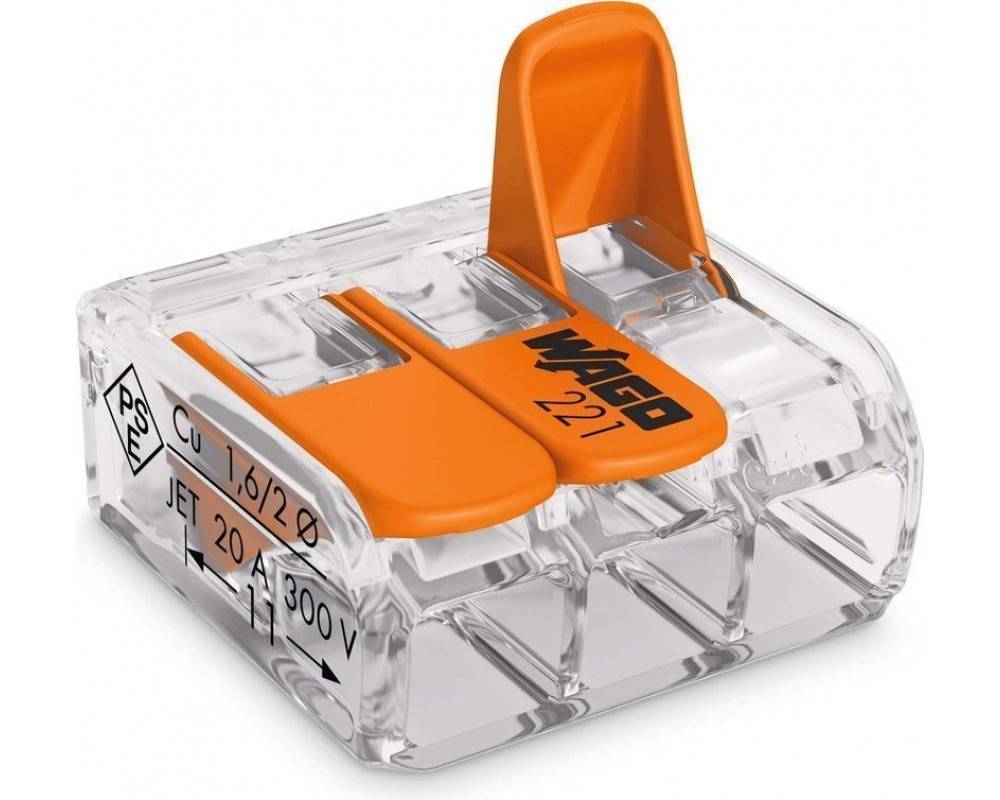

  1. WAGO Compact (221): клеммное соединение универсального вида, которое отлично подходит для многоразового зажима проводов разных сечений и типа (одножильных, многожильных) из меди и алюминия. Используется при недостатке свободного места в распределительной коробке, поскольку клемма обладает компактными размерами.
  2. Push Wire (773, 273): применяется для прочного соединения проводов одножильного типа в наружных и внутренних (заглубляемых) распределительных коробках.
  3. Push Wire (243): чаще всего используется для соединения электрических проводов малого сечения с одной жилой.
  4. Compact Push Wire (2273): данные клеммники необходимы для распределительных коробок, соединения внутри них медных и алюминиевых проводов (с большим количеством кабелей).
  5. Wago Compact (221): используется для многоразового соединения одножильных и многожильных проводов из алюминия и меди, сечением от 0,2 мм² и выше.
  6. Пружинные клеммы (222): походят для состыковки электрических проводов, сечением от 0,08 мм² и представляют собой удобные самозажимные клеммы Wago.
  7. Серия 224: имеет небольшой диаметр гнезда, поскольку предназначена для подключения тонкожильных проводов, используемых для осветительных приборов.
  8. Wago Linec (294): клеммы специализированные, предназначенные для подключения источников питания, а также при прокладке трехжильной проводки с нулем, защитным заземлением и фазой.

При необходимости соединения алюминиевых проводов рекомендуется использовать клеммники Ваго с пастой, которая способна надежно защитить наконечники от окисления. Приобретая Wago клеммники, как ими пользоваться, можно узнать у продавца или квалифицированного электрика. Для тех, кто еще ни разу не пользовался данными изделиями, будет полезной информация о соединениях проводов с помощью клеммников Ваго.

Устройство и технические параметры

Клемма представляет собою зажим плоско-пружинного действия, который всей своей площадью оказывает давление на поверхность провода и при этом не вызывает его повреждения. Зажим соединительный Ваго обеспечивает отличный контакт, за счёт высоко сконцентрированной зажимной силы, которая по всей контактной поверхности создаёт низкое переходное сопротивление.

Для изготовления токонесущей рейки используют электролитную пружинно-твёрдую медь с мягкой лужёной поверхностью. Покрытие поверхностное выполняют оловянно-свинцовым сплавом (60 % олова и 40 % свинца), что защищает от коррозии на долгое время.

Для изготовления зажимных пружин применяют высококачественную аустенитную хром-никелиевую сталь, у неё очень высокий предел прочности на растяжение.

В качестве изоляционных материалов используют полиамид. Он обладает рядом преимуществ:

  • к коррозийным процессам абсолютно нейтрален;
  • ему присуще свойство самопогашения;
  • тяжело воспламеняется.

Для клеммников Ваго в период эксплуатации нижним температурным пределом является величина -35 °С. Верхний температурный показатель кратковременного воздействия – от 170 °С до 200 °С (в зависимости от типа клеммника).

Разъёмы такого типа применяются не только в бытовых электрических сетях, но и в промышленном производстве. Поэтому их технические характеристики имеют весьма широкий диапазон значений:

  • сечение соединяемых жил проводов – 0,08-95 мм2;
  • рабочее напряжение – 100-1000 В;
  • номинальный пропускной ток – 6-323 А.

Разновидности клеммных колодок по расположению контактов

Самая простая колодка — это металлическая рейка с рядом контактных зажимов. Предназначена для объединения множества проводов с одним номиналом. Например, нулевая шина или заземление.

Основной провод приходит на один из винтовых зажимов, и вся колодка приобретает необходимый потенциал.

Проходной тип предназначен для линейного соединения проводов. Часто применяется для сращивания разных металлов (медь и алюминий).

Есть и другая разновидность проходного клеммника.

Главный принцип — параллельные проводники разделены диэлектриком.

Барьерные колодки похожи на проходные, но в них защита от замыкания соседних проводов реализована надежнее. Диэлектрик выходит за плоскость контакта, дополнительно защищает колодку от случайного короткого замыкания (например, падения на клеммы токопроводящего элемента).

Разновидности клемм самозажимного характера

Собственно, существуют две разновидности продуктов подобного типа:

  1. Рычажные.
  2. Нажимные.

Первая разновидность представляет конструкцию, где используются микро-рычаги. Потенциальный пользователь поднимает или отжимает такой рычаг, после чего вставляет концевик провода в гнездо. После отпускания рычага медная или алюминиевая жила крепко прижимается подпружиненной пластиной.


Одна из распространенных конструкций клеммника самозажимного действия, где используется вспомогательный элемент управления – микро-рычаг. Действует просто: подъём рычага открывает клемму, опускание – закрывает, зажимая проводник

Вторая разновидность обычно предполагает дополнительное действие отверткой или похожим инструментом. Лезвие отвертки вставляется в дополнительный паз, обычно расположенный выше паза ввода проводника, и применяется несильный нажим. Удерживая отвертку в таком положении, вставляют концевик провода в отверстие ввода до упора.

Примерно по той же схеме работают самозажимные нажимные клеммники, где не требуется применение отвертки. В этом варианте конец проводника попросту вставляется в окно ввода с некоторым нажимом до упора. Обычно этот вид клемм предназначен для одножильных медных проводов.

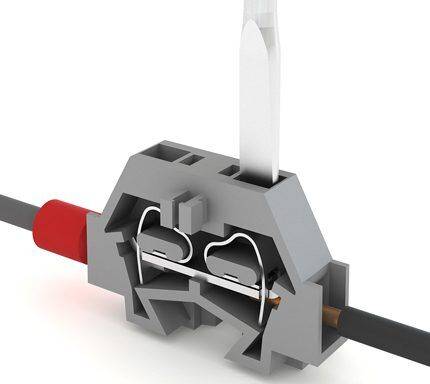

Конструктивное исполнение клеммника самозажимного действия, где необходимо применение отвертки или подобного инструмента. Для действия инструментом на таких конструкциях делается специальный паз

Отмеченные две разновидности дополняются массой подвидов, в какой-то степени, модернизированных клемм.

Яркий пример на этот счёт демонстрирует продукция известной немецкой фирмы Wago. Коннекторы которой отличаются надежностью, простотой и удобством при эксплуатации. Неудивительно, что большинство электромонтажников выбирают именно эти клеммы. Познакомимся с ними ближе.

Недостатки

В каждой бочке меда имеется своя ложка дегтя, и этот случай не исключение. Помимо всех видимых достоинств такой соединитель имеет свои недостатки:

  • не рекомендуется использовать самозажимные клеммники для соединения проводов большого диаметра и высокого напряжения из-за их низкой нажимной способности.
  • одноразовые соединители не приспособлены для крепления гибких проводов.
  • при высоких колебаниях температуры существует вероятность ослабевания пружины, что может привести к разъединению проводников.

Однако последний пункт – это всего лишь предположение. В ходе испытаний данное утверждение не подтвердилось.

Какие клеммники лучше использовать для разводки розеток и освещения?

Самозажимные, без винтовые, плоско пружинные клеммы выпускаемые WAGO, Weidmuller, Legrand, ABB, Schneider, Hager и другими производителями используют в установочных коробках, щитах, розетках только по незнанию, поведшись на рекламу, дилетанты в электрике или умышленно ХАЛТУРЩИКИ, так как проще, быстрей в разы, а то и на порядок монтировать контактные соединения в УЩЕРБ безопасности! . Самозажимные, без винтовые, плоско пружинные клеммы выпускаемые WAGO, Weidmuller, Legrand, ABB, Schneider, Hager и другими производителями ни по нормам, ни по здравому смыслу НЕЛЬЗЯ использовать в распределительных, установочных коробках, щитах, розетках, про что давно уже предупреждаю, например в теме ! . В теме дополнял, что самозажимные, без винтовые, плоско пружинные клеммы НЕЛЬЗЯ ставить даже на группы освещения с автоматом 1А, так как они НЕ выдержат импульсный ток, который выдержит жила. . Что впоследствии подтвердил случай описанный на аналогичном форуме в теме . . САМОЗАЖИМНЫЕ, БЕЗ ВИНТОВЫЕ, ПЛОСКО ПРУЖИННЫЕ КЛЕММЫ ХУЖЕ ДАЖЕ ЗАПРЕЩЕННОЙ СКРУТКИ!!! . В самом крайнем случае с такими клеммами можно использовать только выключатели освещения. .

Соединения нужно делать пайкой, сваркой, в крайнем случае прессовкой и только в самом крайнем случае винтовым соединением, но только с зажимом под 2 винта одновременно, про всё это не однократно писал на форуме и есть в выше приведенных мной ссылках. Подробней про применение винтовых зажимов писал в теме . .

Да, шлейфовать на розеточных, выключателей, светильников контактных зажимах НЕЛЬЗЯ! . Не только потому что через розеточные контактные зажимы, которые могут быть ещё с скрытым БРАКОМ проходить весь ток остальных розеток, а еще потому, что при вставлении, вынимании вилки контактные зажимы розетки ШАТАЮТСЯ, что нормами НЕДОПУСТИМО для контактных соединений в стационарной проводке для которой предусмотрены проводка с жилами класс гибкости 1. . Подробно писал в теме . Шлейфуют на розеточных, выключателей, светильников контактных зажимах только по незнанию дилетанты в электрике или умышленно ХАЛТУРЩИКИ, так как проще, быстрей в разы, а то и на порядок монтировать контактные соединения в УЩЕРБ безопасности! .

СИЗ лучше самозажимных, без винтовых, плоско пружинные клемм, так как больше пятно контакта, сильней зажим, жилы непосредственно контачат друг с другом, но их применение так же является признаком дилетантства или умышленной ХАЛТУРЫ. . Самозажимные, без винтовые, плоско пружинные клеммы выпускаемые WAGO, Weidmuller, Legrand, ABB, Schneider, Hager и другими производителями, СИЗ приемлемы разве что во временных проводках.

Способы соединений

Самыми популярными способами соединений можно назвать следующие:

  • Скрутка. Выполняется просто, однако со временем ослабевает из-за того, что контакты окисляются. Не используется в помещениях с повышенной пожарной опасностью.
  • Гильзы. Есть защита от окисления с помощью смазки, также можно использовать в электроустановках. Из недостатков можно выделить необходимость обжимных клещей, которые не всегда удобно использовать.
  • Сварка. Считается самым надёжным способом, потому что на выходе получается цельный провод. Его можно сварить и скрутить. Но нужен аппарат для сварки, питание к нему, хотя он может быть с аккумулятором.
  • Болты. Алюминий и медь можно соединить через шайбу, этот способ надёжнее скрутки. При нагреве соединение сильно ослабевает, также есть сложности с монтажом на высотах, если свободный участок будет слишком короток.
  • Пайка. При больших токах не используется, но способ надёжный. Большой ток заставит элементы нагреваться, особенно место их соединения. В редких случаях это приводит к плавлению припоя. Этот способ лучше всего используется в паре с гильзами. Требует наличие паяльника и питания к нему.

Вступление

DIN-рейки получили широкое распространение в электромонтаже распределительных щитов и шкафов всех типов. Популярность ДИН-рейки обусловлена простотой и удобством установки на неё электрических модульных устройств различного назначения.

Подробно о дин-рейках можно почитать тут, здесь напомню, что наиболее применяемы, дин-рейки U-типа. Иногда их называют дин-рейки омега-типа, а в стандарте РФ ГОСТ Р МЭК 60715-2003 она маркируетcя, как рейка ТН-35.

Говоря об удобстве монтажа модульных устройств, к которым относятся автоматы защиты, УЗО, реле, нельзя упустить, что на дин-рейку удобно монтировать специальные клеммные колодки. Особо важны клеммные колодки на DIN-рейки для щитов САУ (систем автоматического управления). В этих щитах большое количество контактных соединений и актуально быстрое подключение измерительной аппаратуры.

Типы клеммников для ДИН-рейки

Выделим два типа стандартных клеммников для ДИН-рейки.

  • Клеммные колодки с винтовыми зажимами. Контакт в таких колодках обеспечивается винтом затягивающим контакты колодки;
  • Клеммные колодки с пружинными зажимами. Контакт в таких колодках обеспечивается пружиной постоянно поджимающей контакты колодки.

Виды клеммных колодок для DIN-рейки

Различаются клеммные колодки по числу уровней. Увеличение уровней колодки позволяет увеличить количество подключений без увеличения габаритов колодки.

  • В одноуровневых колодках соединение происходит на «одном этаже» колодки, сами колодки не высокие.
  • Двухуровневая колодка позволяет сделать тройное разделение цепи.
  • Есть в продаже и трехуровневые колодки.

Также различаются колодки по количеству подключаемых проводов, а именно:

  • Однопроводные;
  • Двухпроводные;
  • Четырехпроводные.

Говоря о клеммах на дин-рейки, стоит обратить внимание на их скрытые возможности. Некоторые марки колодок, в частности пружинные колодки Wago и винтовые DEGSON  можно соединять в группы по 2-6 колодок, при помощи специальных гребенок. В пустые гнезда колодок можно вставлять щупы для проведения измерений.

В пустые гнезда колодок можно вставлять щупы для проведения измерений.

Как выбрать клеммные колодки

Основное место установки клеммных колодок на дин-рейки это электрические щиты. Вам знакомо, как простые клеммные планки при помощи специальных креплений устанавливаются на дин-рейку.

Клеммные колодки выбираются по расчетам электрической цепи и сечениям соединяемых проводов. Нужно учитывать, что в характеристиках колодок указывается не точное сечение провода, а диапазон соединений. Например, от 0,4 до 2,5 мм2.

Клеммные колодки для заземления

Производители колодок, например DEGSON, выпускают специальные клеммники для контактов заземления. Контакты таких колодок физически соединяются с дин-рейкой винтом, что сразу обеспечивает контакт с  заземлением щита через рейку. Это уменьшает количество проводов в щите, что уже не плохо.

Монтаж колодок и соединение проводов

Устанавливаются колодки на установленные дин-рейки, нажатием. Колодка приставляется к рейке местом крепления и защелкивается. По ДИН-рейке колодка двигается почти свободно. Есть колодки с механизмом защелкивания, как у автоматов защиты.

Для соединения проводов в колодке, с конца провода снимется изоляция на 10-12 мм. Винт колодки, если она винтовая, обычно откручен. Защищенный конец провода вставляется в колодку, винт прочно затягивается. В пружинных колодках чтобы вставить провод в гнездо, нужно оттянуть зажим, вставить провод в контактное гнездо и отпустить зажим. Вместо зажима может использоваться поворотный рычаг.

Производители клеммных колодок для ДИН-рейки

  • DEGSON (Degson Electronics Co., Ltd.) компания 1990 года с центральными офисами в КНР и Германии.
  • WAGO (WAGO Kontakttechnik GmbH & Co. Германия) в России с 2007 года работает дочерняя компания: ООО «ВАГО Контакт Рус».

Строительно-монтажные зажимы

Наиболее популярными являются плоскопружинные клеммные зажимы Wago. Они состоят из клеммной колодки, прижимной пружины и клавиш. Жилы заводятся в колодку и с помощью клавиш прижимаются. Изоляция изготовлена из полиамида.

Плюсы плоскопружинных зажимов:

  • Соединение нескольких жил. Можно стыковать одновременно несколько жил, что весьма удобно во время создания разводки в распредкоробке.
  • Соединение проводников из разного металла. С помощью Wago можно соединить алюминиевые и медные жилы. Благодаря этому такие клеммные зажимы применимы для проводки в старых домах, где еще алюминиевая проводка.
  • Фиксация однопроволочных и многопроволочных жил. Можно комбинировать соединения жил разной конструкции.
  • Скорость соединения. Установка зажима отнимает меньше времени, чем при организации скрутки или монтаже винтового клеммника.
  • Небольшие размеры. Благодаря небольшим габаритам клеммники удобно помещаются в коробку.
  • Разъем для индикаторной отвертки. С помощью отверстия можно проверить наличие напряжения в проводе (или найти фазу). Ярким примером такой отвертки является STANLEY 220-250 В

Минусы плоскопружинных зажимов:

  • Высокая цена. В среднем один зажим стоит от 15 до 50 рублей в зависимости модификации и сечения провода, для которого предназначен. Это примерно в 25 раз дороже СИЗ и в 10 раз дороже винтовых клеммников.
  • Низкое качество аналогов. Wago и Вайдмюллер — это немецкие зажимы высокого качества. Однако на рынке много российских и китайских аналогов (подделок), изоляция которых выдерживает меньшую нагрузку и подвержена горению. По этой причине есть риск получить плохой контакт на линии.

Плоскопружинные зажимы Wago подходят как для организации освещения, так и для всей проводки в доме. Они надежные и долговечные. Некоторые из моделей многоразового использования.

Еще одной разновидностью строительно-монтажных зажимов являются КБМ. Принцип их работы схож с Wago, с единственным отличием в конструкции. Также они дешевле своих немецких собратьев, что делает их весьма популярными среди отечественных электриков. КБМ не требуют дополнительного оборудования для монтажа и обеспечивают хороший «чистый» контакт.

Технология монтажа

Самозажимные клеммники настолько упростили технологию монтажа соединений электропроводки, что отпала необходимость в выполнении трудоёмких неудобных операций: делать скрутки, пропаивать и покрывать их изоляцией. Особенно это заметно, когда нужно подключать подвесное оборудование на весу.

Для соединения проводов достаточно вооружиться ножом или лучше кримпером. Концы проводников очищают от изоляции на такую длину, чтобы оголенная жила не выступала за пределы корпуса зажимного устройства. Жилы вставляют в гнёзда СК и зажимают их с помощью рычажков. Такая операция занимает буквально минуты.

Как соединить пайкой электрические провода

Соединение электрических проводов пайкой является очень надёжным. Спаивать можно нескрученные провода, но такая пайка будет непрочной из-за того, что припой очень мягкий металл. Кроме того, очень сложно уложить два проводника параллельно друг другу, особенно на весу. А если паять на каком-то основании, то канифоль приклеит к нему место пайки.

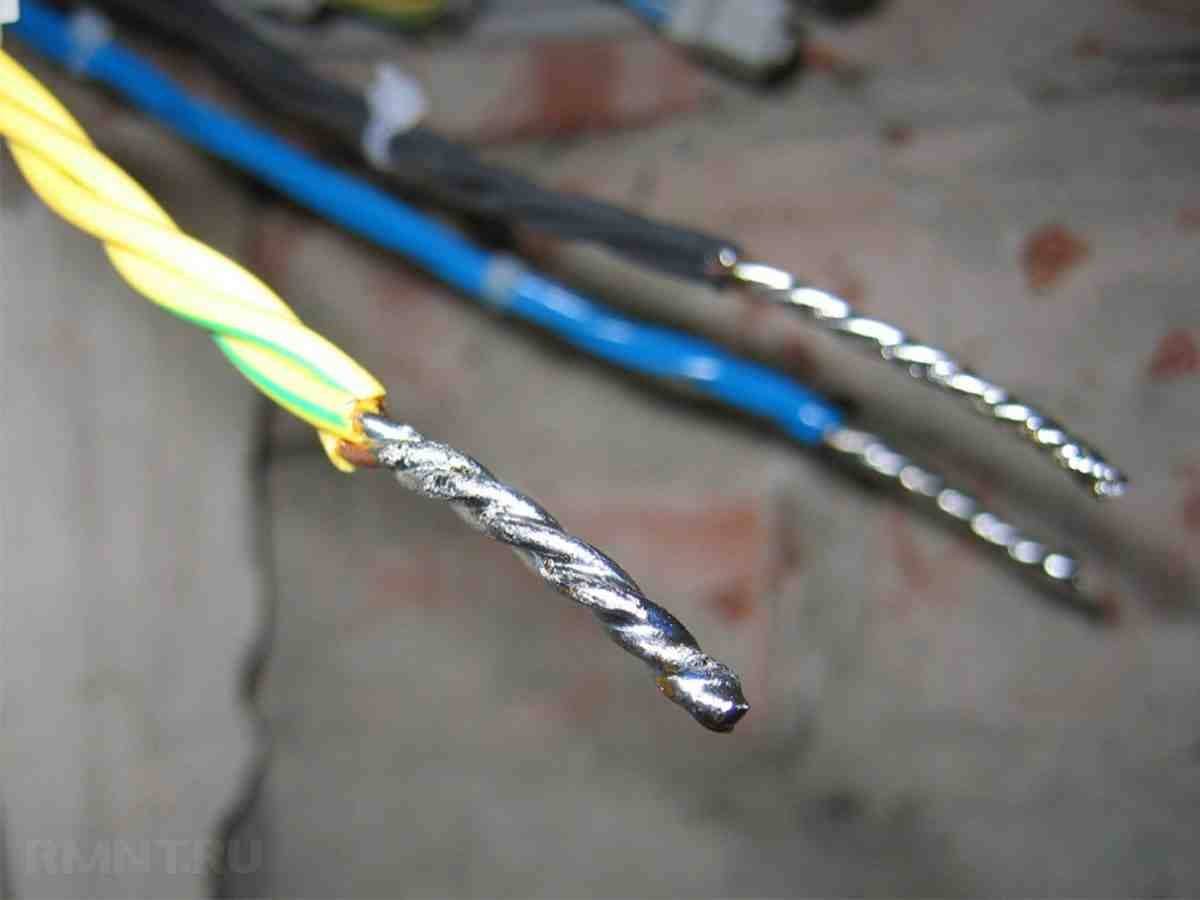

На предварительно залуженные и скрученные проводники паяльником наносится слой канифоли. При использовании другого флюса он наносится соответствующим способом. Мощность паяльника выбирается исходя из сечения проволоки — от 15 Вт при пайке наушников до 100 Вт припайке скрутки из проводов сечением 2.5 мм². После нанесения флюса, паяльником наносится олово на скрутку и прогревается до полного расплавления припоя и затекания его внутрь скрутки.

После остывания пайки, она изолируется изолентой или на неё надевается кусочек термоусадочной трубки и нагревается феном, зажигалкой или паяльником

При использовании зажигалки или паяльника необходимо соблюдать осторожность и не перегреть термоусадку

Этот способ надёжно соединяет провода, но пригоден только для тонких, не больше 0.5 мм² или гибких до 2.5 мм².

Распространенная проблема: как соединить алюминиевый и медный провод

С такой задачей часто сталкиваются жители домов советской постройки. В то время практически вся проводка выполнялась с помощью алюминиевых жил. Современные электрики в основном используют медный провод. Как соединить алюминиевый провод с медным? Есть скептики, которые утверждают, что такое соединение невозможно. Не стоит им верить. Если грамотно использовать методики, которые мы приведем ниже, коммутация будет надежной и долговечной.

Как уже говорилось, обычная скрутка для такого соединения не подойдет. Контакт меди и алюминия сильно греется и может повредить изоляционный слой.

Вариант 1 – болтовое крепление

Это простой и доступный метод, для которого используют стальные гайку, болт и шайбы. Из-за внушительных габаритов такого крепежа его вряд ли получится разместить в современной небольшой распредкоробке. Но зато подобная коммутация позволяет объединить проводку не только из разного металла, но и с разным сечением. Подобные соединения легко разбирать и собирать при необходимости.

Видео рекомендации по болтовому соединению:

Вариант 2 – соединение «орех»

Название такого соединения придумали электрики из-за внешнего сходства. Для крепежа используют специальную обжимку, которая продается в магазинах электротоваров. Устройство представляет собой две плашки с пазами для проводников. После фиксации жил плашки обматываются изолентой.

На практике это выглядит так:

Вариант 3 – клеммный коммутатор

Простой в установке и надежный вариант соединения. Колодку подбирают в соответствии с сечением проводов. Зубчатые крепежи обеспечивают надежную фиксацию жил. Нужно помнить, что алюминий не любит винтового соединения, так что придется периодически проверять контакт, не дожидаясь его ослабления.

Рекомендации по установке коммутатора:

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.



Пайка

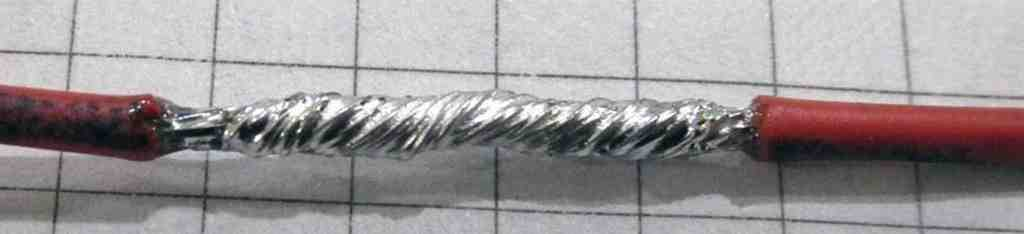

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

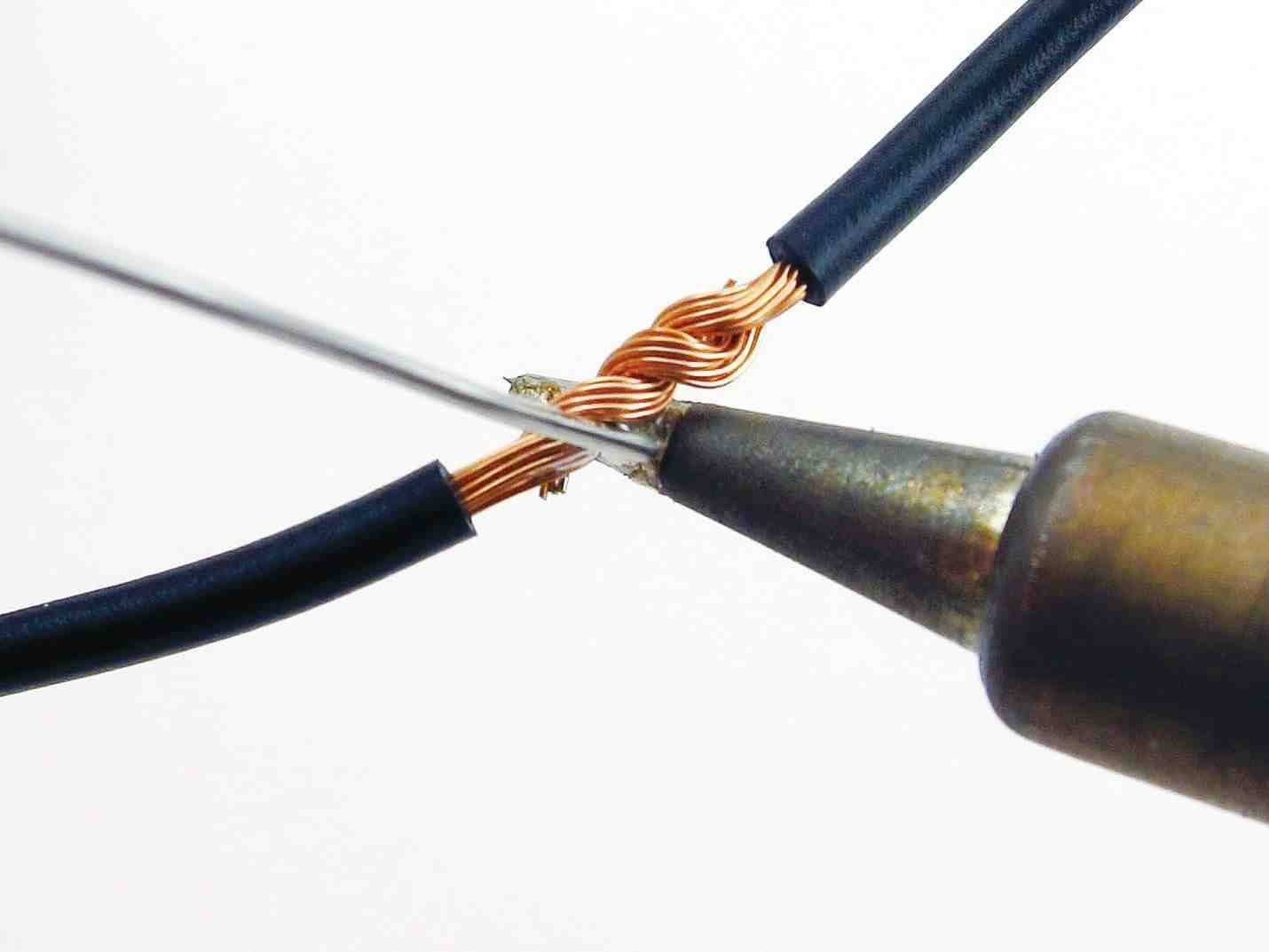

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

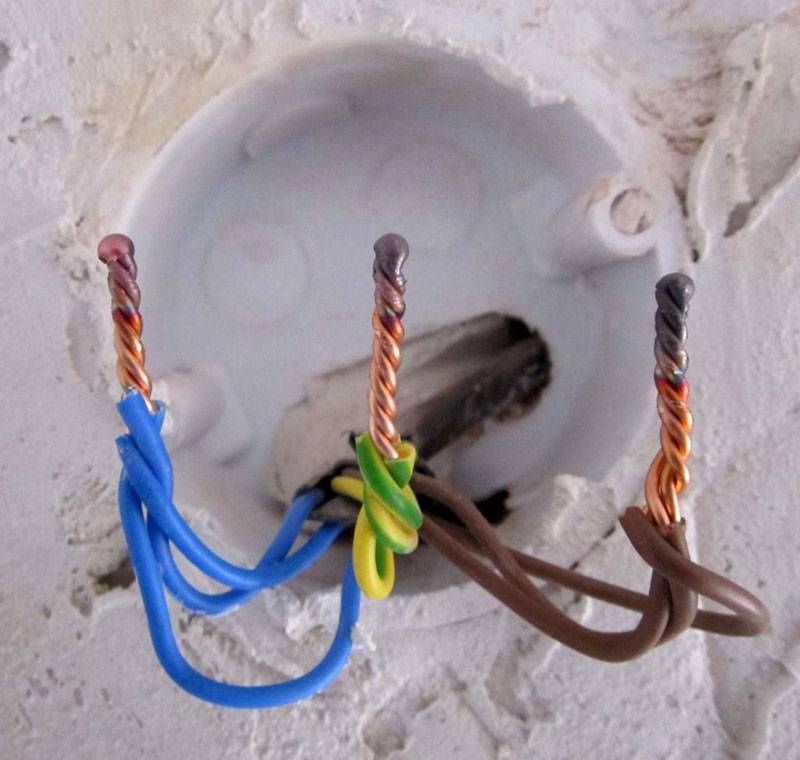

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

  • быстрота и простота применения;
  • небольшая стоимость;
  • не требуются специальные навыки;
  • можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Причины неисправности и главные элементы

Поломка проводов – распространенное явление и чаще всего приходит неожиданно. Наиболее популярные проблемы:

  • Плохой контакт с различным оборудованием;
  • Кратковременное пропадание света;
  • Сильное тепловыделение в некоторых участках.

Чтобы предотвратить поломку, необходимо своевременно обнаружить проблему и предпринять соответствующие меры по ее устранению. Для фиксации лучше всего использовать клеммники, так как они способны обеспечить человека надежно и долговечно. Кроме того, они просты в монтаже, что позволит использовать их в домашних условиях без особых проблем.

Сегодня в магазинах встречаются сотни разновидностей топовых компанией, которые отличаются ценой и техническими параметрами. Но кроме этого, различие может заключаться в способе фиксации.

Все клеммы состоят из двух элементов:

  • Пластмассового корпуса, который выполнен в виде ячеек;
  • Латунного патрубка, который обладает резьбовым отверстием с двух сторон.

Когда происходит фиксация кабеля, то человеку важно помнить о том, что патрубок может отличаться диаметром, особенно, если планируется соединять толстые провода. Поэтому сначала необходимо правильно подобрать размер

Такой монтаж может использоваться в любой сфере: от домашнего хозяйства до ремонта проводки автомобилей, что делает изделие универсальным. Чаще всего элемент используют при соединении лампы с коротким проводником.

Важно знать и отрицательные стороны такой фиксации:

  • Самозажимные варианты рассчитаны на эксплуатацию конкретных кабелей. Они не подойдут для соединения элементов, у которых повышено сечение.
  • Если человек купил одноразовые клеммники, то следует помнить, что их нельзя использовать для фиксации гибких проводов, так как они не предназначены для этого.
  • Также стоит понимать, что продукт боится воздействия высоких температур. Если он будет постоянно эксплуатироваться в такой среде, то со временем пружина ослабнет, отчего уменьшится контактное давление, а плотность соединения потеряется.
  • Клеммы обеспечивают хорошую фиксацию, но если есть возможность и опыт для проведения пайки, то лучше сделать ее, так будет гораздо надежнее.

Главным достоинством элемента является возможность соединения медных и алюминиевых проводов. Кроме того, используя клеммники, шанс окисления контактов уменьшается в разы. Это стало возможным благодаря тому, что винт настолько плотно зажимает кабель, что контакт между жилами становится невозможным.

Окисление и коррозия соединений клеммника

Окисление, которое происходит в местах соприкосновения материалов, приводит к возрастанию сопротивлению в контакте. Поэтому, в том оборудование, для которого требуется обеспечение наименьшего сопротивления, применяют специальную пасту. Ее наносят на контакты клеммника, она помогает снять с проводов оксидную пленку и препятствует в последующем возникновению окисления. Производитель клеммников, который думает о своем имидже, зачастую сам наносит пасту на контакты изготовляемых клеммников.

Часто случается, что из-за разных материалов, из которых изготовлены провода, в местах соединения возникает контактная коррозия. Все она хорошо знакома, и возникает между медью и алюминием. Чтобы это не происходило, нужно очень тщательно выполнять инструкцию по требованиям, которые необходимо выполнять по отношению к клеммнику. При соприкосновении контактов внутри клеммника, следует придерживаться неукоснительного правила, что они должны быть выполнены из одного материала.

Винтовые перемычки

После сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.

Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.

Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.

Выпускаются как изолированные, так и не изолированные перемычки.

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится. Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.

Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться

Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO

О преимуществах и недостатках рассказано в этом видео:

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
