Шаровой газовый кран для подземной установки: конструктивные и эксплуатационные особенности

Монтаж

Правильная установка шарового крана может легко производиться своими руками. Рассмотрим несколько вариантов монтажа устройства.

Фото — накручивание на радиатор

Монтаж на трубу:

Сначала нужно слить воду из всей системы. Для этого отключите водоснабжение и откройте вентили;
Перед началом работы нужно выбрать устройство. Можно купить шаровые краны с двухсторонней наружной или внутренней резьбой, модели, где с одной стороны соединение-американка, а с другой – резьба и т. д. Помимо этого учтите, что размер отверстия крана должен обязательно совпадать с диаметром коммуникации;
На месте установки будущего водопроводного тройника трубу необходимо разрезать и подготовить. В зависимости от типа на ней нарезается резьба или просто отвод очищается от грязи и пыли (при демонтаже старой арматуры);
Вкручивание осуществляется при помощи разводного ключа

При этом важно следить за направлением резьбы и силой нажима. Нельзя сильно пережимать устройство, иначе он может искривиться и будет нарушена герметизация системы;
На резьбе крана обязательно наматывается уплотнительная лента или наносится специальная паста

Это необходимо сделать для защиты резьбового соединения и обеспечения максимально плотного прилегания отводов;
Фум-лента (уплотнитель) наматывается не менее, чем в 5 оборотов;
Накручивание изделия на стояк, отвод отопления или любую другую коммуникацию производится только на 5 полных оборотов резьбы. При меньшем количестве не будет нужного соединения, а при большем может образоваться стык, на котором будет собираться различный сор из водопроводной системы.

Когда накручивание окончено, нужно дополнительно проверить место соединения и включить водоснабжение. Если из нижнего отдела крана потекла вода, то его нужно снять и проверить сальник (некоторые недобросовестные производители продают устройства вообще без них). В отдельных случаях его приходится устанавливать самому или дополнительно уплотнять веревкой из льна или специальными наполнителями.

Фото — вкручивание

Советы по установке штуцерного шарового крана:

1. Если резьба входит очень легко, то намотайте еще уплотнительной ленты. При достаточном количестве «фум» арматура должна ввинчиваться с небольшим усилием;
2. Жидкий уплотнитель используется только для устройств с диаметром менее 5 сантиметров, к примеру, отводов раковины или мойки;
3. Схема намотки ленты очень проста – нужно её накручивать в том же направлении, что и ввинчивается резьба;
4. Нельзя сильно давить при накручивании крана – отвод может лопнуть.

Установка фланцевой модели осуществляется аналогично, разница заключается лишь в большем диаметре отвода и размере арматуры. Стоит помнить, во фланцевых моделях рекомендуется обязательно использовать дополнительные резиновые уплотнители на месте стыка запора и трубы.

Видео по теме:

Виды шарового крана

Существует два основных типа шаровых кранов:

1. Полнопроходные . Внутренний шар в таком типе имеет отверстие, диаметр которого соответствует самому сечению трубопровода. Это предоставляет возможность снизить гидравлические потери по сравнению с запорной арматурой другого типа.

Стандартнопроходные или редуцированные . Отверстие в сфере такого устройства на один типоразмер меньше диаметра трубы. Такой шаровой кран газовый устанавливают там, где допускается частичная потеря напора.

По направлению потока и числу патрубков они делятся на:

1. Угловые . Их используют при работах в местах изгиба и труднодоступных участках.

Проходные . Самый распространенный вариант, не меняющий направления потока.

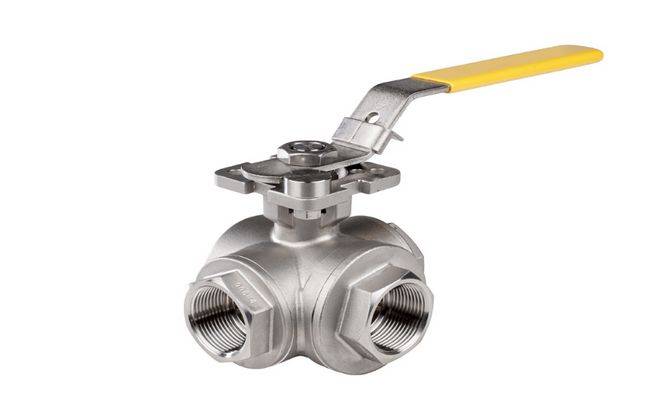

Трехходовые . У них имеется два входных патрубка и один выпускной. Используются при монтаже на разветвленных магистралях в случае, когда требуется смешать разные среды.

Многоходовые . Способны соединить еще большее количество потоков и смешать их содержимое.

Муфтовый шаровой кран

Такие изделия оборудуют внутренней конической или цилиндрической резьбой. Как правило, кран шаровой с накидной гайкой устанавливаются на трубах, диаметр которых варьируется в пределах от 1,5 до 4 см. Основная сфера применения – коммунальное хозяйство. Их устанавливают в домах и квартирах на трубах с горячей и холодной водой, батарея и тому подобное. Монтировать и демонтировать такой кран легко и просто, он легкий, удобный в применении, к тому же владелец может сам выбрать комфортное для него положение ручки – на работе регулирующего механизма это никак не скажется.

Фланцевый шаровой кран

Этот вид выбирают в случаях, когда предусмотрена частичная разборка и сборка трубопровода, а также его соединительных элементов. Газовые краны шаровые этого типа устанавливают и в тех помещениях, где запрещено применять сварку. Они способны работать даже в загрязненной, илистой среде, что во многом определяет область их применения. Такая запорная арматура крепится к трубопроводу с помощью специальных пластин – фланцев. Их стягивают гайками и болтами или гайками и шпильками. Такой кран шаровый угловой можно монтировать и демонтировать.

Сварной шаровой кран

Этот тип используется на производстве, где пролегает ответственный или труднодоступный участок трубопровода. Шаровой кран под приварку наделяет перекрытие полной герметичностью и обеспечивает прочное и надежное соединение. Такое изделие отлично зарекомендовало себя при транспортировке жидких, паровых и газовых сред, масел. Такая запорная арматура не требует обслуживания и профилактических работ, поэтому часто применяется на магистральных линиях и отдаленных участках коммуникаций.

Комбинированный шаровой кран

Это универсальное изделие, которое можно применять во всех вышеописанных сферах. С одной стороны оно может иметь муфтовое соединение, а с другой – фланцевое или приварное. Это более дорогая разновидность, являющая собой комбинацию из трех вышеописанных моделей. Кран шаровый полнопроходной используется повсеместно – в газовой промышленности, горячем и холодном водоснабжении, системах отопления, пищевой, химической и других областях. Отсутствие застойных зон предоставляет возможность эксплуатировать эту запорную арматуру и в вязких средах.

Что необходимо учитывать, выбирая краны шаровые 3/8 дюйма

Самый важный параметр – диаметр трубы. Понятно, что два диаметра (прибора и трубы) должны совпадать.

Второй критерий выбора – материал, из которого шаровое устройство изготовлено. Из нержавеющей стали прочнее, долговечнее, но стоят они дорого. В этом плане латунные прекрасно себя показали в бытовых трубных системах. Но надо учитывать, из какой марки латуни они изготовлены. Если это ЛС59-2, то можно смело прибор покупать.

Шарик обычно изготавливают из нержавейки, но не всегда. При выборе шарового крана 3/8 надо ознакомиться с маркировкой изделия. Она есть на всех приборах независимо от производителя. Обычно указывают два параметра:

• проходной диаметр, обозначаемый как Dn;
• давление рабочей среды, которую арматура должна выдержать, обозначается – Pn.

Серьезные производители указывают свой логотип. Но отсутствие этого знака не является показателем низкого качества.

Важно обратить внимание на давление. Если купить шаровой кран 3/8 и установить его в инженерную систему, в которой постоянно или краткосрочно повышается давление протекающей среды, то велика вероятность, что с низким давлением прибор через время перестанет держать нагрузки. Он начнет сифонить

Он начнет сифонить.

Маркировка шарового крана

Сальниковый узел шаровой запорной арматуры

Узел обеспечивает герметичность прибора к внешней среде. Предпочтение чаще отдают конструкциям с внешней прижимной гайкой. У нее резьба наружная.

От сальникового узла зависит ремонтопригодность изделия. Есть краны шаровые 3/8 неразборные и разборные. Первые относятся к категории неремонтопригодных. При протечке их заменяют на новые. Вторые можно отремонтировать.

Ремонтопригодность делает запорную арматуру уязвимой к давлению внутри труб. В их конструкции шток вставляется снаружи и удерживает его в корпусе только накидная гайка. Велика вероятность, что под давлением среды его выбьет. Лучше приобретать краны шаровые 3/8, у которых шток изнутри удерживает буртик.

Уплотнительные элементы также влияют на долгосрочность работы запорной арматуры. Сегодня все чаще производители используют тефлон, как лучший уплотнительный материал. Но он дорогой, поэтому влияет на себестоимость. Чтобы понизить ее, недобросовестные производители прибегают к ухищрениям:

• уменьшают толщину уплотнительных прокладок;
• используют тефлон из вторичного сырья, невысокого качества.

Еще один момент – это правильное обжатие тефлоновых седельных колец вокруг шара. Если шарик внутри корпуса вращается свободно, значит, обжатие было проведено неправильно. Такой шаровый кран начнет подтекать.

Если наоборот, кран туго открывается и закрывается, то через время, за счет силы трения, уплотнитель станет тонким – это приведет к потере герметизации.

Крепление рукоятки

Хороший крепеж увеличивает срок эксплуатации шаровых кранов 3/8. Посмотрите на фото ниже.

Способы крепления рукоятки

Идеален в данном случае вариант “В”. На шток надета полимерная прокладка. Она установлена в натяг – ее диаметр меньше диаметра головки штока. Накрученная поверх гайка никогда ни под какими нагрузками не открутиться.

Вариант “А” – это крепежный винт, который вкручивается в отверстие, сделанное с торца штока. Это самый неудачный вариант, потому что винт все время будет откручиваться. Внутренняя резьба со временем станет тоньше и перестанет удерживать крепежное изделие.

Вариант “Б” – это обычная гайка, которая под действием вибрации трубопровода будет раскручиваться. Ее периодически придется подкручивать

Здесь важно точно поймать усилие закрутки. Если гайка будет слабо поджимать рукоятку, последняя при эксплуатации создаст серьезные нагрузки на шток, что может привести к его поломке

Правила эксплуатации

Чтобы шаровой вентиль для бытового газа прослужил максимально долго, в процессе его обслуживания необходимо соблюдать стандартные рекомендации. Элемент предназначен для быстрого перекрытия газового потока внутри трубопровода. Открывать и закрывать его можно только с помощью заводской ручки, для этой цели запрещено использовать какие-либо инструменты.

Конструкция самого крана не предусмотрена для потокового регулирования, элемент имеет только два рабочих положения: открытое и закрытое. Если он будет полуоткрыт, быстрый поток перекачиваемого топлива может спровоцировать деформирование уплотнительных колец, в результате чего кран быстро придет в негодность и его придется менять. Элемент нельзя использовать в средах с загрязнениями, способных привести к механическим повреждениям прокладок. Иногда крепления поворотных ручек ослабевают, в таких случаях нужно подтягивать закрепляющие их винты. При наличии протечек сальниковых уплотнений штоков регулируют гайки, расположенные под ручками крана.

Общие правила эксплуатации

Основные правила эксплуатации газового крана достаточно просты и предсказуемы. Кран закрывается поворотом рукоятки на 90 градусов по часовой стрелке, а открывается поворотом также на 90 градусов, но уже против часовой стрелки. Если ручка расположена перпендикулярно к оси крана, это указывает на то, что он закрыт. Параллельное положение рукоятки означает то, что кран открыт.

Рабочая среда, проходящая через этот кран, не должна содержать чересчур жестких элементов и твёрдых примесей, которые способны повредить полированную поверхность затворного шара. Если твердые частицы все равно могут попасть в шаровой кран, перед шаровым ним следует установить сетчатый фильтр.

Сам шаровой затвор необходимо периодически открывать и закрывать, чтобы он в дальнейшем мог быть легко повернут в любую сторону.

Открывать и закрывать газовый кран разрешено только за изготовленную заводом ручку, причем ее запрещено удлинять любыми средствами

Управлять шаровым краном следует с помощью стандартной рукояти. Не нужно использовать для этих целей специальные рычаги, которые способны удлинить эту рукоятку. Открытие и закрытие крана нужно производить максимально медленно, чтобы избежать возникновения гидравлических ударов.

Давление и температура на участке монтажа шарового крана не должны быть выше рабочего давления. Для большинства конструкций не допускается использование шаровых кранов с одинаковыми температурными и номинальным давлением.

Шаровой кран требует периодического очищения от ржавчины и пыли, а также подтягивания резьбы. В соответствие с рекомендациями производителей это нужно делать раз в полгода.

При монтаже трубопроводов предусматривается конструкция крепления труб, исключающая возможность внешнего механического воздействия на кран с учетом осевых, радиальных или крутящих нагрузок.

Ремонт и проведение ТО шарового крана, находящегося под давлением, запрещены. Для полноценной эксплуатации необходимый участок трубопровода следует предварительно очистить. Во время очистки системы шаровые краны нужно по нескольку раз открыть и закрыть.

Можно ли самостоятельно изготовить привод

Если есть некоторые навыки, то сделать электропривод для шарового крана можно своими руками. Обязательно надо предусмотреть ручное управление.

Работу выполняют в следующем порядке:

1. Создание станины. Для этого используют тонкую жесть.
2. Фиксация электромотора. Подойдет двигатель от автомобильного стеклоподъемника.
3. Крепление станины к трубе. Делают это с помощью хомутов.
4. Установка передающего механизма. Его можно купить или сделать самому.
5. Монтаж концевиков и микриков.
6. Фиксация готового устройства на ручке крана.
7. Подключение питания и проверка работоспособности системы.

Шаровой кран с фланцевым соединением или с концами под приварку DN 25-400 ANSI Class 150 | PN16

BBF-FSA-KSF V-HE/HS DN 25-400 ANSI Class 150 | PN16	Шаровой кран с фланцевым соединением или с концами под приварку
Управление: Ручной привод (рычаг, ручка) Механический редуктор Электрический привод Электрогидравлический привод Гидравлический привод Пневматический привод	Корпус: кованная углеродистая сталь марок: TSTE 355N/P355 NL1; ASTM A350 LF2; ASTM A106/P235 GH-TC1; P250 GH Шар: до DN80 материал — нержавеющая сталь 1.4571; DN80 и более материал — кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)	Седла: до DN80 материал — PTFE чистый; DN80 и более материал — кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу) Уплотнительные кольца FPM; EPDM; NBR; HNBR Вставка седла: FPM; PTFE; PTFE — с наполнением; HNBR
Исполнение: от DN 80 в серийном исполнении с двойным креплением шара (на цапфе и штоке); По запросу для подземных кранов: – для DN25-80 с системой нагнетания герметизирующего материла в область седел и штока. Удлинённые каналы для вентиляции, дренажа; – для DN25-80 c системой стравливания давления из «мёртвой зоны»; – конструкция седел «Double – Piston» для кранов предназначенных для жидкостей; – удлинение штока по требованию заказчика; – блокировочное устройство. По запросу для надземных кранов: – для DN25-80 с системой аварийной подачи уплотняющего герметика в область седел и штока; – для DN25-80 c системой стравливания давления из «мёртвой зоны»; – конструкция седел «Double – Piston» для кранов предназначенных для жидкостей; – байпас непосредственно на шаровом кране; – блокировочное устройство. При нестандартных условиях применения в запросе должны быть указаны данные рабочей и окружающей среды, давления и температуры. В таблице указаныстандартные материалы, применяемые для производства шаровых кранов «Бёмер». Они полностью соотвествуют требованиям национальных и международных стандартов. По желанию или в случае особых условий эксплуатации шаровых кранов, (коррозия, абразивность, температура и т.д.), возможно применение других материалов. Тех. описание: Шаровой кран для нефти и газа DN 25-400 ANSI Class 150 | PN16, полный проход, для надземной и подземной установки

Отправить запрос

Рекомендации по приобретению

При выборе запорного устройства, нужно отдавать предпочтение сертифицированной продукции, а также, обязательно, учитывать следующие основные показатели:

• тип и агрессивность вещества, с которым предполагается контакт шара устройства;
• сечение трубы в трубопроводной системе;
• качество корпуса крана;
• наличие возможных гидравлических ударов в системе.

Широкий ассортимент шаровой муфтовой арматуры выпускается не только зарубежными, но и отечественными производителями (про вентили для радиаторов отопления прочитайте здесь).

Маркировка кранов 11б27п1 применяется, согласно ГОСТу в российских и украинских устройствах.

Зарубежными производителями, включая:

• Valtec (проходной сливной кран),
• STC-UNO,
• Giacomini, ,

— используется стандартное метрическое обозначение, в соответствии с размерами условного диаметра трубы.

Кран шаровый 11б27п1 технические характеристики

При выборе крана в первую очередь обращают внимание на его технические характеристики, для удобства пользователей основные из них поставляют на корпусе прибора в процессе производства. Кран 11б27п выпускают следующих параметров:. Номинальное давление PN

Основной показатель для любого вида трубопроводной арматуры, показывает напор, который выдерживает прибор в течении своего эксплуатационного срока службы при температуре транспортируемой рабочей среды в 20 °С. PN измеряется в барах или атмосферах, значение которых устанавливается из стандартизированного ряда 10, 16, 25, 40 и т. д. Для кранов серии 11б27п наиболее часто встречающийся показатель – 16 бар, числовое значение давления проставляется на корпусе прибора

Номинальное давление PN. Основной показатель для любого вида трубопроводной арматуры, показывает напор, который выдерживает прибор в течении своего эксплуатационного срока службы при температуре транспортируемой рабочей среды в 20 °С. PN измеряется в барах или атмосферах, значение которых устанавливается из стандартизированного ряда 10, 16, 25, 40 и т. д. Для кранов серии 11б27п наиболее часто встречающийся показатель – 16 бар, числовое значение давления проставляется на корпусе прибора.

Номинальный проходной диаметр DN (условный проход Ду). Показатель приблизительно равен внутреннему диаметру проходного канала прибора, цифровое значение берут из стандартизированного числового ряда. Краны 11б27п1 выпускают типоразмеров 15, 20, 25, 32, 40, 50 мм, реже встречаются изделия с условным проходом 65, 80, 90 и 100 мм. Размерный показатель обязательно проставляют на корпусе приборов. Для трубопроводной арматуры также принято указывать значение условного прохода в дюймах (1 дюйм равен 25,4 мм), дюймовые значения иногда ставят под размерами в миллиметрах. Для бытового применения наибольшим спросом пользуются краны с условным проходом 15 мм, 20 мм и 25 мм.

Рис. 7 Прайс-лист на китайские модели и продукцию ООО Галлоп 2020 г

Температура рабочей среды. Понятно, что металлы выдерживают довольно значительные температуры, чего нельзя сказать о полимерных уплотнителях, которые и определяют температурные характеристики арматуры. Для данного типа кранов температура рабочей среды обычно не превышает +150 °С, некоторые производители указывает диапазон рабочих температур от – 30 °С до + 200 °С.

Герметичность. Стандартный показатель для запорной арматуры серии 11б27п1 – класс герметичности А. Принадлежность к классу А означает, что при заданных испытаниях давлением воздуха в 6 атмосфер или воды, выше номинального значения на 10%, в течение заданного временного интервала (при температурах 120 ºС для воды и 60 ºС для воздуха) в приборе отсутствовали видимые утечки. Стоит отметить, что в других классах допускаются протечки, так что принадлежность к группе А говорит о наилучшей герметизации уплотнений в приборе.

Климатическое исполнение. Иногда полезно знать способность приборов функционировать в различных условиях окружающей среды. Стандартный показатель УХЛ4 шарового крана 11б27п1 означает, что он рассчитан на эксплуатацию в умеренном (У) и холодном (ХЛ) климате в закрытых отапливаемых и вентилируемых помещениях.

Средний ресурс. Показывает число нахождений затвора крана в положении открыто-закрыто, в моделях российского и китайского производства данный показатель редко превышает 12000 циклов.

Рабочая среда. В технических характеристиках иногда указывают рабочую среду, на которую рассчитан кран (это можно узнать и по цвету ручки). Обычно краны с красными ручками предназначены для работы в линиях холодного, горячего водоснабжения или подачи пара, приборы с желтыми рукоятками рассчитаны для использования в газопроводных магистралях.

Рис. 8 Прайс лист на продукцию предприятия Пензапромарматура (ППА)

Несколько ценных советов

При выборе крана из полипропилена необходимо помнить несколько простых вещей:

резьба на корпусе клапана должна соответствовать резьбе на патрубке;
приобретение бывшего в употреблении клапана может привести к протечкам, со всеми вытекающими последствиями, в виде затопленных соседей.
важное значение имеет торговая марка. Дело в том, что многие европейские производители переносят свое производство в страны третьего мира, но не всегда выполняют контроль качества.. Для монтажа крана целесообразно пригласить специалистов – сантехников

Самостоятельная установка запорной арматуры может закончиться печально. Надо помнить о том, что рабочее давление составляет до 8 МПа

Для монтажа крана целесообразно пригласить специалистов – сантехников. Самостоятельная установка запорной арматуры может закончиться печально. Надо помнить о том, что рабочее давление составляет до 8 МПа.

Современный запорный механизм

Простая конструкция залог уникальных эксплуатационных качеств. К ее особенностям отнесем:

1. Запор выполнен в сферической форме, что и определяет основные эксплуатационные качества.
2. Запор сферической формы имеет специальное отверстие, через которое и проходит газ. При изготовлении сферы используются коррозионностойкие материалы. Поэтому он служит на протяжении многих лет.
3. Регулировка пропускной способности обеспечивается по причине возможности поворота запорного механизма вокруг своей оси. Располагают запор перпендикулярно трубопроводу.

Вышеприведенная информация определяет то, что приспособление имеет только один подвижный элемент и высокие эксплуатационные качества.

Преимущества шаровых кранов:

Такие же, как и у других кранов, только более ярко выраженные.

Особенности конструкции шаровых кранов позволяют в еще большей степени проявиться целому ряду преимуществ, свойственных крану как типу трубопроводной арматуры

Это, прежде всего, ─ минимальное гидравлическое сопротивление (еще меньшее, чем у конусных и цилиндрических кранов), низкий крутящий момент, компактность и очень важное для любой трубопроводной арматуры качество ─ высокая герметичность

Указанная в техническом описании моделей от ведущих производителей герметичность по классу А согласно «ГОСТ 9544-2005. Арматура трубопроводная запорная. Классы и нормы герметичности затворов» означает, что для кранов с номинальным диаметром от DN 3 до DN 200 при номинальном давлении PN до 420, а для кранов с номинальным диаметром от DN 250 до DN 2000 при давлении PN до 200, в течение всего времени выдержки видимые утечки отсутствуют.

Еще одно достоинство шаровых кранов ─ компактность ─ позволяет за счет уменьшения габаритов экономить место, делая возможной их установку в ограниченном пространстве, например, в параллельной системе трубопроводов.

Шаровые краны отличает нечувствительность к перепадам давления а, значит, гидроударобезопасность.

В случае полного открытия полно проходного шарового крана его проходное сечение сопоставимо с диаметром трубопровода, что означает отсутствие изменений в гидравлических параметрах управляемой рабочей среды. Кроме того, в полнопроходном шаровом кране в силу особенностей его конструкции не происходит застаивание твердых частиц, выпадающих из содержащих их жидкостей, а, значит, не образуется осадок.

Распространенные причины замены крана

Газовые коммуникации отличаются большой надежностью и даже в сложных условиях они могут служить в течение десятков лет. Наиболее уязвимой частью подобных систем являются вентили, установленные в квартире, которые из-за постоянных нагрузок достаточно быстро выходят из строя.

Малый срок эксплуатации особенно характерен для устаревших конструкций газовых вентилей или моделей, сделанных из пластика либо дешевых сплавов

Вопрос о замене запорного механизма может встать при возникновении запаха газа в районе крана. О неисправности приспособления свидетельствуют и наружные повреждения, например, трещины или сколы устройства, а также затрудненное движение либо излишне свободное вращение маховика.

При возникновении одной из описанных проблем следует вызвать сотрудников горгаза или другой организации, обслуживающей ваш дом. Они проведут диагностику, посоветуют подходящую модель крана, а при необходимости осуществят операцию замены.

Из-за повышенной опасности специалисты советуют менять кран до появления неисправностей сразу же по истечению гарантийного периода, который для большинства моделей составляет 10 лет.

Рекомендации по выбору устройства

При выборе такого элемента необходимо руководствоваться некоторыми правилами:

Схема однорычажного смесителя с шаровым механизмом.

Следует определить, для чего он будет предназначаться

Так, например, для холодного и горячего водоснабжения, а также при монтаже газопровода, используют латунные или стальные системы.
Очень важно решить, какого типа будет деталь: фланцевый вариант или под приварку. Шаровой кран под приварку устанавливается на магистралях с потоком жидкости высокой температуры, кислотной или щелочной среды

Такой механизм способен выдержать высокое давление и достаточно надежный. Фланцевый тип (полнопроходной) прикрепляется посредством резьбы, применяется для жидкостей и газа, но не в агрессивной среде.
При покупке нужно тщательно осмотреть его на наличие брака и полной комплектации, в ином случае могут возникнуть протечки и необходимость провести ремонт. В комплект должны входить: шток уплотнения, ручка управления, тефлоновые уплотнительные седла, гайки, стальной или латунный шар, шток из латуни, шток резинового уплотнителя, латунный корпус, регулировочная гайка, уплотнительная шайба.
В продаже имеется два вида систем: с разборным корпусом и цельносварные.

Приоритетным является кран с разборным устройством корпуса, и обусловлено это следующими преимуществами:

1. Такой аксессуар является более надежным, поскольку не имеет многочисленных прокладок, которые, изнашиваясь, приводят к внезапным протечкам.
2. Их конструкция довольно проста, поэтому и ремонт не вызывает каких-либо сложностей, даже у человека, не разбирающегося в сантехнике.
3. Изделия данного вида очень удобны в эксплуатации. Для их использования достаточно лишь опустить или поднять рычаг.
4. Устройство обладает высокой степенью герметичности, которая достигается за счет плотного прилегания шара к крану.
5. Компактны в отличие от всех остальных.

Статья по теме: Разные способы установки кухонных моек своими руками

Схема крана Маевского.

Разновидностью запорного устройства является кран Маевского (радиаторный игольчатый воздушный клапан), основным предназначением которого является удаление скопившегося воздуха в радиаторных батареях.

Устройство такого изделия несколько иное, чем водопроводного. Он гораздо удобнее обычного крана, применяемого для устранения пробок воздуха. Довольно часто во время подачи горячей воды в радиаторы центрального отопления образуются пузырьки воздуха, затрудняющие нормальную циркуляцию воды. Только установка крана Маевского позволит быстро и легко устранить проблему.

Его основой является игольчатый запорный клапан, который выполнен под четырехгранный ключ и имеет прорези для шлицевой отвертки.

Также имеется специальный клапан с пробкой, который необходим для вворачивания в верхнюю часть радиатора. Для герметичности между штоком клапана и винтом монтируется пластиковый кожух, что препятствует протеканию батареи во время открытия крана.

Если радиатор прогревается не полностью — это свидетельствует о скапливании воздуха. Чтобы это устранить, следует открыть кран специальным ключом до тех пор, пока не появится струйка воды.

Несмотря на то, что шаровые краны надежны, по некоторым причинам они выходят из строя. Но ремонту подлежат только устройства с разборным типом корпуса, а цельносварные — просто заменяются на новые.

Крепление рукоятки шарового крана

Как ни странно, такая незначительная конструктивная особенность, как способ крепления рукоятки шарового крана, может сказаться на его долговечности и безопасной эксплуатации. На рисунке представлены наиболее распространенные конструктивные решения этого узла.

Самым надежным считается узел с самоконтрящейся гайкой (на рис. В). Крепление рукоятки обычной гайкой (на рис. Б) требует постоянного обслуживания. Такую гайку приходится периодически подтягивать. При слабой затяжке гайки можно сломать шток. Самым ненадежным является узел, в котором рукоятка крепится винтом (на рис. А). Внутренняя резьба в штоке со временем ослабляет. К тому же винт в условиях влажного режима эксплуатации быстро ломается, т.к. его живое сечение (по резьбе) чрезвычайно мало .

В следующей статье я расскажу о проекте дома баней из клееного бруса.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Установка газового вентиля

Подготовительный этап

Чтобы поменять газовый вентиль на кухне самостоятельно, требуется подготовить:

• новый кран;
• два газовых ключа. Один ключ требуется для откручивания резьбы, а второй для удержания нижней трубы в неподвижном состоянии. В противном случае можно повредить трубопровод, ведущий непосредственно к газовой плите;
• средство для герметизации резьбового соединения. Подойдут ФУМ-лента, нить Тангит Унилок или обычная льняная нить. При использовании льняной нити необходима дополнительная обработка герметизирующего материала краской;

Специальная нить для герметизации резьбового соединения

графитовая смазка, предназначенная для газовых вентилей;

Специальный состав для газовых приборов

заглушка для трубы. Если производить замену вентиля вдвоем, то можно обойтись без применения заглушки.

Процесс замены

Замена газового вентиля производится по следующей схеме:

1. перекрывается подача газа в жилое помещение. Для этого ручка газового вентиля поворачивается в положение перпендикулярно трубе;

Газовый вентиль в положении «закрыто»

1. вентиль откручивается от трубы. Если открутить резьбу не получается, то резьбовое соединение рекомендуется обработать составом WD-40, который обеспечит плавность хода. Если в квартире установлен приварной вентиль, то он срезается при помощи болгарки, а на трубах нарезается резьба;
2. на место вентиля устанавливается временная заглушка. Если работу по замене газового вентиля производить вдвоем, то вместо заглушки можно использовать палец напарника. Такая процедура облегчит процесс установки нового крана;
3. на резьбу накручивается герметизирующая нить;

Намотка льняной нити для придания резьбовому соединению герметичности

1. поверх нити наносится слой графитовой смазки;

Окончательная подготовка резьбы к установке вентиля

1. устанавливается новый кран.

При проведении работы рекомендуется в помещении открыть окна и выключить все электрические приборы. Данные действия приведут к максимальной безопасности.

Процесс самостоятельной замены газового вентиля представлен на видео.
