Сэндвич-дымоход своими руками как сделать правильно

Технология изготовления и монтажа дымохода из стали

Технология изготовления и монтажа не отличается особой сложность: главное не допускать пробелов при изготовлении комплектующих. Или просто купить готовые, чтобы не беспокоится о возможном пропуске в шве сварки.

Инструменты и материалы

Требуются инструменты для создания креплений и подгонки металлических деталей и отводов:

Резиновая киянка
Шруповерт для крепления кронштейнов
Отвертка для затягивания хомутов на кронштейнах
Рулетка для замеров.

Из комплектующих вам понадобится:

Прямые трубы
Отводы под требующимися углами
Утеплитель
Трубы большего диаметра под гильзы
Детали для зонта
Может понадобиться переходник с котла на дымовую трубу
Кронштейны и хомуты для крепления трубы

Обращайте внимание на марку стали. Нужно, чтобы сталь была коррозионно устойчивой и огнеупорной

В идеале материал дымохода должен быть как можно более гладким внутри – это предотвратит появление сажи.

Переходники и другие вспомогательные элементы для дымоходов из стальных труб

Расчеты

Рассчитывать необходимый объем комплектующих нужно с помощью рулетки. Длина берется по оси будущей трубы. Все отводы измеряются так, будто планируются под 90 градусов. Недостающая часть учитывается потом при помощи повышающего коэффициента. После этого получившуюся длину трубы увеличивают на 10-20 %. Если планируется использовать покупные отводы, то считается необходимое количество поворотов. На этом расчет окончен, остается правильно собрать приобретённые детали.

Правила сборки и монтажа

Стальные детали нуждаются в кронштейнах. Минимальное количество – 2. Один устанавливается внутри помещения и один снаружи. Кронштейны устанавливаются в первую очередь. Далее выполняется монтаж трубы от котла к крыше. Последний отсек монтируется с уже закрепленным болтом.

Небольшой совет: окончательно затягивать хомута на кронштейнах лучше после того, как вся труба уже смонтирована. Это значительно облегчит процесс установки. Так же стоит отметить, что утепление трубы нужно производить сразу в процессе гильзования. То есть нужно соблюдать следующий порядок действий:

Выполняется отверстие в ограждении
Вставляется гильза, то есть труба большего диаметра
Через гильзу пропускается дымоход
Отсек дымохода соединяется с предыдущим
Пространство между гильзой и трубой заполняется утеплителем. При этом труба должна находиться строго по центру гильзы.
Продолжается монтаж дымохода.

Кронштейн для крепления дымохода к стене

Стыки

Огромное внимание следует уделить стыку дымохода и деревянных блоков. В помещении участок примыкания деревянных элементов и трубы в верхней части — это одна из самых важных точек. По принятым нормативам от внутреннего элемента дымохода до деревянных элементов должно быть 38 — 40 см

Весь промежуток заполняется негорючей субстанцией. Если невозможность сделать дополнительное пространство, то его следует дополнительно нарастить. Иногда промежуток можно сократить до 24-28 см, сделать это можно только тогда, если сами деревянные блоки защищены. Такие деревянные блоки как:

По принятым нормативам от внутреннего элемента дымохода до деревянных элементов должно быть 38 — 40 см. Весь промежуток заполняется негорючей субстанцией. Если невозможность сделать дополнительное пространство, то его следует дополнительно нарастить. Иногда промежуток можно сократить до 24-28 см, сделать это можно только тогда, если сами деревянные блоки защищены. Такие деревянные блоки как:

лаги;
обрешетки;
стропила.

защищаются с использованием оцинкованного листа металла.

Стык дымохода из нержавейки с деревянной стеной

Делается дополнительно прокладка асбестового полотна толщиной от 5 до 10 мм. Оцинковка не допускает распространение открытого огня, она регулирует равномерное распределение инфракрасного излучения, идущего от трубы. Для сравнения, если дымоход сделан из стали, то расстояние до деревянных конструкций увеличивается до полуметра (это минимум).

Преимущества и недостатки

К достоинствам такого дымохода относится несколько характеристик:

полностью устраняется возможность образования конденсата от разности температур при достаточном слое теплоизоляции;
поток нагретых отработанных газов движется равномерно. Такая характеристика позволяет увеличить уровень тяги в топке;
устраняется возможность травм и ожогов;
возможность прокладки трубопроводов без слоя дополнительной теплоизоляции;
внутренние поверхности гладкие, практически с зеркальной поверхностью. Это позволяет снизить возможность образования на стенках толстого слоя сажи, грязи, поэтому чистить такие дымоходы потребуется реже;
возможность прокладки дымоходов от кирпичных труб с помощью таких деталей.

К недостаткам относится несколько пунктов:

использование 2 слоев металла и теплоизоляции увеличивает массу конструкции;
требуется организовывать много мест крепления трубопроводов.

Но такие недостатки, по мнению pechnoy.guru, можно назвать достаточно спорными. Вес таких конструкций не превышает массу кирпичной трубы и никак не больше дымоходов из стальных, толстостенных труб. Но в сравнении с обычными, сэндвич трубы дороже.

Изготовление кирпичной конструкции

Правила монтажа дымохода из кирпича и главные особенности:

Допустимо использование полнотелого, глиняного и обожжённого кирпича;
Конструкция должна быть полностью цельной, без трещин и сколов;
Для обработки швов и укладки кирпича используется исключительно специальный огнеупорный раствор, купить который можно в магазине или сделать самостоятельно.

Монтаж дымохода в частном доме

Монтаж дымохода с деревянным каркасом

Монтаж дымохода на крыше

Инструкция по установке и монтажу:

Труба устанавливается прямо на конструкции печи или камина;
Монтируется специальная задвижка;
Первый ряд должен быть узким: из 5-7 кирпичей;
Каждый последующий ряд укладывается таким образом, чтобы труба расширялась, для этого может понадобиться устройство для резки;
Всего в сумме должно получиться 8-12 слоёв кирпича.

Установка выдры и оголовка

Порядок монтажа дымохода, установка выдры и оголовка:

Периметр выдры должен составлять от 10 до 16 сантиметров;
На выдру устанавливается шейка основной трубы;
Сечение шейки должно быть равным диаметру дымохода;
Оголовок изготавливается из кирпича или нержавеющей стали;
Он может быть любой формы и размера;
Дымоход должен возвышаться над крышей, приблизительно на 700-900 миллиметров;
Дымовые каналы необходимо после завершения монтажа, обработать специальным раствором.

Изготовление простого дымохода

Данная разновидность очень проста в реализации. Такое устройство не имеет выдры и распушки.

Для того чтобы конструкция была максимально прочной и устойчивой, необходимо предварительно изготовить рамку, сбить которую можно из простых деревянных брусков;
Она закрепляется и фиксируется прямо на уровне потолочного перекрытия;
Для герметизации используются листы металла;
Защитные фартуки нужно выложить в канаву, предварительно согнув их;
Все края и щели обрабатываются герметиком;
Внутренний канал проштукатуривается и затирается. Поверхность должна быть максимально гладкой;
Кладка выполняется по стандартной схеме без расширений.

Фото дымоходов со стороны фасада и дома, а также подробные схемы примеров, вы можете просмотреть в данной статье.

Металлическая вытяжка своими руками

Особенности сборки и монтажа:

Все швы и стыки необходимо обработать герметиком;
Конструкция собирается из отдельных элементов, начиная снизу и вверх. Глубина посадки труб должна составлять не менее чем половина диаметра наружной;
Для кровли, изготовленной из легковоспламеняющихся материалов, необходимо установить искроуловитель;
Оголовок устанавливается на высоте более одного метра над кровлей;
Стыки нужно зафиксировать специальными хомутами;
С помощью кронштейнов труба или каждый поворот через 1,5-2 метра дополнительно фиксируется;
Внизу устанавливается специальная насадка. Она необходима для выполнения чистки вытяжки от загрязнений и сажи. Диаметр отверстия насадки, должен составлять не менее 10-12 миллиметров;
Для того чтобы удобней было сливать конденсат, насадку можно дополнительно оснастить специальным конусом;
При установке на плоской крыше, вытяжка должна возвышаться над ней не менее чем на 500-600 миллиметров;
Желательно избежать установки горизонтальных участков. В случае необходимости, его длинна, не должна превышать одного метра;
Дополнительно проводится обработка кровли и стен антипиренами.

Монтаж дымохода- изоляция

Монтаж дымохода со стороны фасада

Монтаж дымохода на втором этаже

Материалы для утепления

Для качественного утепления, отдаётся предпочтение материалам со следующими характеристиками:

Низкой теплопроводностью. Что позволят качественно поддерживать определённую температуру в дымоходе;
Экологической безопасностью;
Прочностью и стойкостью к внешним воздействиям;
Длительным сроком эксплуатации.

Профессиональный монтаж дымохода, позволит обеспечить качественную работу любого отопительного агрегата, хорошую вентиляцию, полную герметичность и исправную тягу.

Хомут своими руками – простое и эффективное решение проблемы

Хомут – вещь полезная и порой незаменимая в хозяйстве. С его помощью всегда удается обеспечить герметичное соединение шлангов, патрубков, трубопроводов, как гибких, так и жестких. В технике существует великое множество видов хомутов самого разного назначения. Они всегда найдутся у запасливого хозяина в инструментах на все случаи жизни.

Однако бывают ситуации, когда под рукой нет подходящего приспособления, а проблему нужно решать срочно. Например, в системе отопления или водопровода образовался свищ, и вода угрожающе устремляется на пол. Что еще хуже, в дороге на автомобиле отвалился патрубок в системе отопления салона или в системе охлаждения двигателя. А крепежный хомут среди инструментов отсутствует.

Как быть в таких случаях? Можно ли изготовить хомут своими руками? Что для это нужно?

Заделать на трубу – это просто

Часто в наших домах металлические трубы ржавеют и дают течь. Такие участки требуют ремонта или замены. Однако наши домашние умельцы решают проблему быстро и качественно с помощью хомутов, которые на долгие годы «украшают» интерьеры наших квартир.

Как быстро изготовить хомут на трубу своими руками? Что для этого понадобится?

Для изготовления нужны инструменты:

молоток, плоскогубцы, дрель;
сверла диаметром 6 или 8 мм;
ножницы по металлу или болгарка;
штангенциркуль, линейка;
гаечные ключи.

Кроме того, понадобятся следующие материалы:

металлическая полоска толщиной до миллиметра (например, нержавейка, оцинкованная жесть);
полоска резины толщиной в 3 мм;
болты, гайки на 6-8 мм, шайбы к ним.

Как сделать хомут для трубы

Изготовление хомутов требует определенных навыков. Опытные сантехники советуют проводить работы в такой последовательности:

в зависимости от повреждения вырезается полоска металла нужной ширины;
определяется окружность трубы;
определяется длина заготовки (к длине окружности нужно добавить 4-5 см);
с одного и другого края полоски на одинаковом расстоянии сверлятся отверстия;
с помощью плоскогубцев или тисков загибаются ушки крепежа под прямым углом к полоске;
вырезается резиновая полоска по ширине устройства и по длине, немного меньшей длины окружности трубы.

Нужно учесть, что небольшой хомут стягивается одним болтом. Крепеж до 6 см целесообразно утягивать двумя болтами. Изделия шириной более 6 см нужно крепить тремя болтами.

Установка

Изготовленное своими руками приспособление следует аккуратно согнуть и подогнать по окружности трубы так, чтобы отверстия в его ушках совпали соосно.

Гибка хомутов может производиться на куске трубы равного диаметра с ремонтируемой трубой. Затем при установке на место хомут немного разгибается и с небольшим усилием устанавливается на ремонтируемую поверхность.

На место протечки под крепеж надевается заготовленная ранее резина.

Правда, нужно помнить, что изготовленное своими руками приспособление – это средство, призванное временно устранить проблему герметизации. Затягивать с ремонтом или заменой корродирующих труб не следует, так как процесс коррозии будет продолжаться под ним, и со временем проблема «вылезет» снова.

Изготовление проволочного хомута

Очень часто у домашних умельцев возникает необходимость скрепить герметично и надежно резиновые трубы или патрубки. Это может быть во время работ в саду, на даче или в гараже. В таких случаях изготавливают проволочный хомут своими руками.

Для его изготовления необходимо иметь под рукой плоскогубцы и отвертку, желательно крестообразную. Проволоку лучше всего брать специальную – вязательную (она мягкая и достаточно прочная).

Сложите проволоку вдвое и набросьте на шланг, определив тем самым, сколько ее понадобится для крепежа, с учетом 40-50 мм для скруток. Затем отрежьте нужный кусок и сложите еще раз вдвое. В месте изгиба с помощью отвертки сделайте ушко и прокрутите его на пол-оборота. Концы проволоки раздвиньте и обхватите ими трубку.

При помощи плоскогубцев концы нужно прокутить по часовой стрелке на несколько оборотов. Окончательно хомут из проволоки своими руками затягивается с отверткой. При этом нужно следить, чтобы усилие затяжки было достаточным для герметизации и не привело к разрыву проволоки.

При определенной сноровке и практике изготовление и установка хомутов не вызывает трудностей. Проволочные самодельные приспособления могут служить беспроблемно очень долго. Замена их на магазинные – дело эстетического вкуса хозяина.

Теперь вы знаете, как сделать хомут своими руками. Надеемся, что для каждого хозяина домашние проблемы с ремонтом труб, патрубков и шлангов станут легкой и необременительной практикой.

Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!

Преимущества и недостатки сэндвич вентиляции

Основным достоинством таких труб является их привлекательная стоимость по сравнению с другими материалами. Кроме того, вентиляцию несложно собрать своими руками. Единственным недостатком считается непродолжительный срок эксплуатации – меньше 10 лет.

Многие домовладельцы выбирают вентиляционные сэндвич трубы. Перечислим преимущества материала.

Благодаря легкости конструкции и универсальности, такие системы можно использовать как внутри, так и снаружи строений.
Трубы состоят из легко собираемых секций, которые просто установить даже неопытному мастеру.
Гладкость и многослойность дымохода позволяет ему быть менее восприимчивым к образованию конденсата и оседанию сажи.

Устройство хомутов

Универсальная крепежная деталь представляет собой стальную ленту круглой или полукруглой формы с креплением под болтовое соединение. Выпускаются модели различных размеров по ширине, иногда оснащаются виброгасящей вставкой.

Типы хомутов

Устройство изготавливается в двух вариантах:

Обжимные хомуты для фиксации места стыка — стальная лента, которая используется как бандаж: ее затягивают болтами, скрепляя место соединения.
Монтажные хомуты — в виде полуколец служат для закрепления воздуховодов в определенном положении и фиксации их к опоре с помощью болтов.

Рекомендуем ознакомиться: Для чего нужна огнезащита воздуховодов и как её правильно выбрать

Хомуты изготавливаются из прочных материалов, чаще всего используют металл и пластик. Металлические изделия отличаются наибольшей прочностью, поэтому именно их применяют для монтажа дымоходов.

Достоинства и недостатки сэндвич-дымоходов

Конструкция двухконтурного типа. Форма ‒ цилиндрическая.

Между внутренним и наружным контуром находится слой теплоизоляции.

Им служит (на выбор):

базальтовое волокно;
вермикулит;
минеральная вата.

Утеплитель не дает трубе быстро остыть, защищает от образования конденсата во внутренней полости.

Чтобы смонтировать дымоход в цельное изделие, секции труб длиной по 1 м вставляются друг в друга.

Внутренний модуль изготавливают из прочной закаленной нержавеющей стали.

Среди основных плюсов конструкции:

Монтировать сэндвич просто. Секции труб узким концом вставляют в широкий, стыки проходят герметиком.
Не нужно заливать массивное основание под печным устройством.
Подлежит ремонту. Поврежденные секции получится заменить без демонтажа всей трубы.
Легкий вес деталей ускоряет сборку.
С установкой справится даже новичок. Не нужно покупать специальные инструменты, оборудование.
В такой трубе не застаивается конденсат, не образуются пробки из сажи.

Из недостатков пользователи выделяют недолгий срок службы – до 15 лет, когда дымоходы из кирпича могут служить десятилетия. Кроме того, из-за частой резкой смены температур детали поддаются сужению и расширению, а значит, могут потерять герметичность.

Почему происходит появление конденсата

Смолистая жидкость, получаемая в результате соединения окислов и воды, называется конденсатом.

Как правило, он образовывается при снижении температуры. Через некоторое время жидкость начинает накапливаться на стенках трубы.

Чтобы уменьшить появление отложений в сэндвич-дымоходе, устанавливается специальный конденсатоотводчик. Это приспособление уже давно зарекомендовало себя с положительной стороны.

Нередко появление такого дефекта вызывает перепад температур. Конденсат может также возникнуть из-за осадков при закрытом выходном отверстием.

Кроме того, жидкость в сэндвич-дымоходе образуется при совместном выделении диоксид углерода и водяного пара и выходе скопившихся газов наружу.

Поскольку температура стенок намного меньше точки росы, начинает образовываться смола, оседающая внутри конструкции.

Если в дымовом канале смонтирован отвод конденсата, оседания липкого вещества не происходит. Но, к сожалению, такие приспособления встречаются очень редко.

Основные причины появления отложений:

неполное сгорание топлива;
низкая температура выходящих газов;
недостаточно сухое или совсем сырое вещество, являющееся источником получения энергии;
большая разница между наружной и внутренней температурами;
плохая тяга;
засор в металлопрокатных изделиях, из-за чего осуществляется сгорание выходного канала;
недостаточно прогретые трубы;
конструкция устройства не соответствует чертежам.

Нормальная тяга появляется только при очень сухом топливе: оно полностью исключает возникновение конденсата. Хорошо высушенная древесина дает возможность в самые короткие сроки прогреть любое устройство.

Как следствие, внутренняя поверхность стенок трубы останется чистой и без всевозможных отложений.

Когда топливо плохо высушено, при сгорании происходит низкая теплоотдача. Влажный материал становится причиной образования большого количества паров. Они устремляются внутрь трубы и оседают на стенках в виде конденсата.

По этой причине выбирать топливо нужно очень внимательно. Смолистые дрова, даже хорошо просушенные, могут спровоцировать появление на стенках дымохода смолистых отложений.

Наилучшим топливом для каминов и печей считаются колотые дрова, хорошо высушенные и содержащие минимум липкого сока растений.

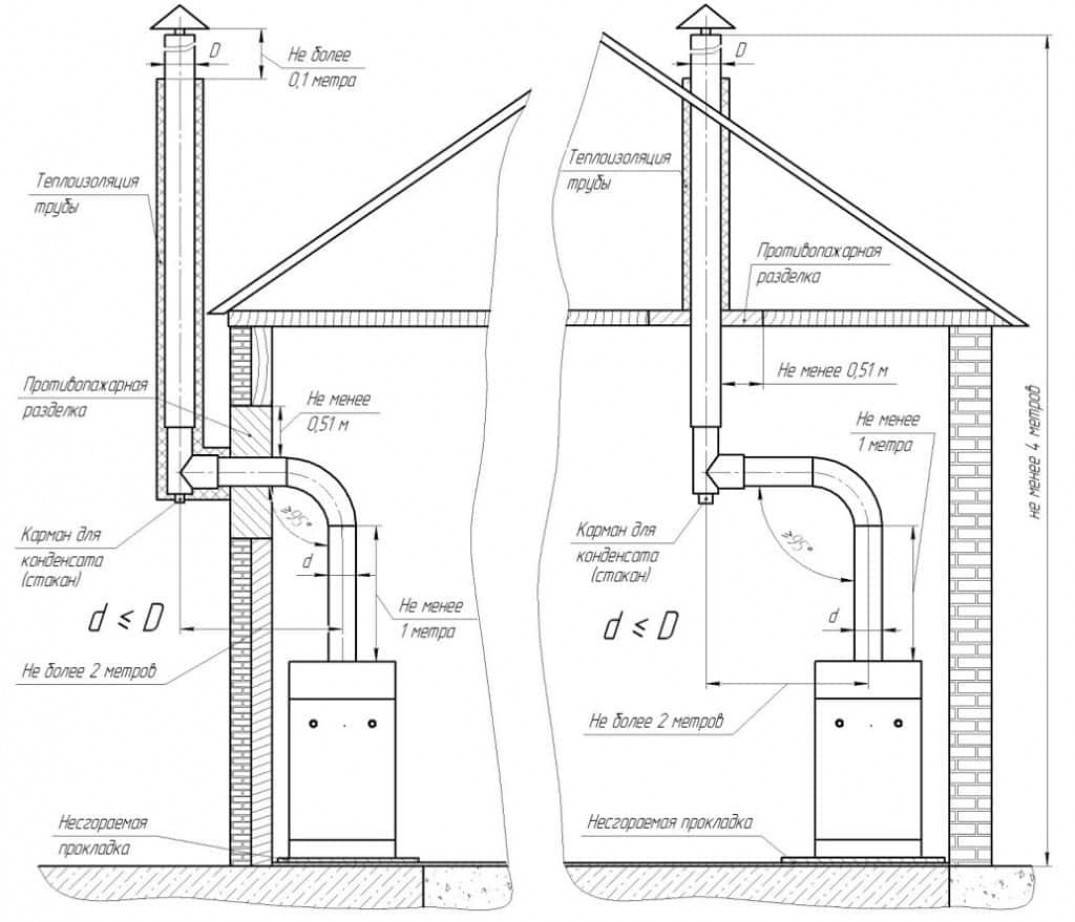

Предварительный расчет дымохода и схема установки

Монтаж сэндвич конструкции должен происходить после проведения предварительных расчетов, среди которых важно определить не только показатели сечения, но так же длину и ее место расположения

Высота дымохода и расположение на кровле

При определении места, в котором он должен располагаться, важно принять во внимание следующее:

В ситуации, когда дом имеет плоскую крышу, то сэндвич конструкцию стоит расположить выше кровли не менее чем на полметра (0,5 м).
Когда расстояние между выводом и коньком крыши менее полутра метров (1,5 м), то дымоход стоит установить выше конька на пол метра.
Если расстояние между дымоходом и коньком попадает в диапазон от полутра до трех метров, то высоту стоит сделать равной высоте конька.
Когда вышеуказанное расстояние составляет более трех метров, то высота дымохода строиться по принципу воображаемой линии, которой она должна равняться. Воображаемая линия, в свою очередь, проводится от конька к горизонту под углом 10 градусов.

При подсчете длины важно учитывать несколько основных правил:

Согласно строительным нормам и правилам сэндвич система должна иметь высоту не менее 5 м.
При использовании в качестве покрытия крыши материала с высокой степенью горения, дымоход сэндвич над коньком кровли стоит дополнительно возвысить примерно на 1 – 1,5 м.
При использовании на крыше покрытия из не горючего материала та же самая высота должна быть не менее полуметра.
В случае если у дома на крыше имеются пристройки и они по высоте выше самого дома, то конструкцию следует обязательно устанавливать так, чтобы она была выше такой постройки.

Как обезопасить стык дымохода с деревянным перекрытием?

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара. Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме

Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

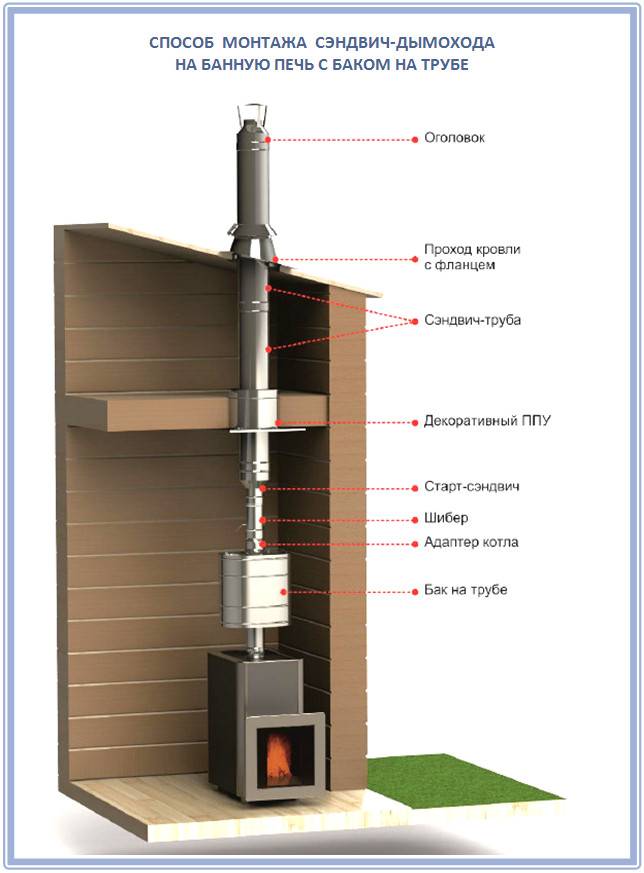

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Проверка и обслуживание воздушных каналов ↑

Стоимость и порядок проверки дымоходов и вентиляционных каналов строго регламентированы и могут отличаться в зависимости от региона и требований контролирующих органов.

Средняя цена этой услуги 50-1500 рублей, более детальную информацию можно узнать в газовых службах либо организациях, контролирующих эксплуатацию печных дымоходов (почти всегда это структура при МЧС). Там же подскажут контакты официальных специализированных предприятий по проверке, ремонту и очистке данных устройств.

Кто и когда проверяет вентиляцию и дымоходы ↑

Осуществлять проверку вентканалов и дымоходов имеет право специализированная организация, имеющая соответствующую лицензию, оборудование и обученных специалистов. При этом заказчиком (и плательщиком) проверки для многоквартирных домов является представитель предприятия, осуществляющего эксплуатацию жилищного фонда или предоставляющего жилищно-коммунальные услуги, а для частного (одноквартирного) дома – его владелец.

Первичная проверка осуществляется в присутствии заказчика до подключения и ввода в эксплуатацию здания или нового оборудования.

Последующие проверки проводятся:

перед началом отопительного сезона;
для кирпичных каналов не реже одного раза в три месяца;
для каналов из других материалов (стальных, асбоцементных и прочих) – не реже оного раза в год;
после каждого ремонта или реконструкции дымоходов и вентканалов.

Кроме того, в зимнее время и при наступлении сильных морозов обязательно раз в месяц обследуются оголовки выходящих каналов на предмет их обледенения и закупорки.

В частных одноквартирных домах разрешается проведение повторных проверок и очисток вентканалов и дымоходов владельцем жилища. Для получения разрешения на производство данного вида работ он должен пройти обучение в специализированной организации с последующей проверкой знаний.

Технические характеристики труб

Это важные параметры при выборе элементов под конкретные условия монтажа. От правильного определения нужных деталей зависит безопасность, длительность эксплуатации.

Диаметр

Большинство заводов-изготовителей котлов и других отопительных устройств в руководстве по эксплуатации прописывают оптимальный диаметр дымохода. Этот параметр зависит как от высоты крепежа, так и от силы тяги.

Когда в помещении приходится делать переход с кирпичной кладки на сендвичные модули, то расчет диаметра выполняется так:

В камине на 1 кВт мощности идет 8 кв. см сечения.
В дровяных печах мощностью до 3,5 кВт 0,02 кв. м сечения равно 160 мм диаметра.
Если мощность печи выше 5,2 кВт, то диаметр увеличивается до 190 мм.
При производительности до 7 кВт на 0,038 кв. м идет 220 мм диаметра.

Толщина стенок

В газовых устройствах определяется диаметром изделия:

при величине 130‒450 мм толщина стенок составляет 0,5 мм;
при диаметре 500 мм ‒ 0,6 мм;
при показателе более 500 мм ‒ 0,8 мм.

В твердотопливных котлах основной фактор, влияющий на выбор толщины стенок, ‒ температура сгорания сырья.

Таким образом:

до 450 градусов хватит величины 0,6 мм;
более 450 градусов нужно 0,8 мм.

Важно отметить, что в таких котлах должна быть неутепленная часть трубопровода, которую нужно соединять с выходным патрубком. Ее делают из куска жаропрочной нержавейки

Толщина стенок – 0,8‒1 мм.

Снаружи кожух дымохода при диаметре до 450 мм берется с толщиной стенок 0,5 мм, при более, чем 500 мм, ‒ 0,6 мм.

Высота

Высота дымохода относительно конька определяется исходя из трех параметров:

СНиП 41-01-2003;
строительных правил СП 7.13130.2009;
руководство по эксплуатации производителя.

Рекомендации следующие:

Высота сэндвичной трубы составляет от 5 м.
Если настил кровли выполнен из горючего материала, трубу делают выше конька на 1‒1,5 м.
На крыше из негорючего материала (профнастила) можно ставить на высоте от 0,5 м от конька. Это же касается крыш с плоской конструкцией.
На скатных крышах, когда дымовая труба расположена на расстоянии 1,5 м от конька, высота составляет от 0,5 м и более.

Кирпич

Классический вариант – красный огнеупорный. Отлично выдерживает высокие температуры до 1000 градусов. Имеет хорошую теплоотдачу. Технология кладки сложна, поэтому без опыта создавать самому такую конструкцию не выйдет. Процесс этот трудоемкий, длительный. Требуется заливка фундамента, что следует планировать еще на этапе проектирования. Рекомендуется внутри ставить гильзу из стального нержавеющего листа, иначе кирпич будет напитываться конденсатом и со временем внутренняя часть стенок начнет отслаиваться, а снаружи образуются разводы. Строительство обойдется дорого.

Керамика

Дымоходы долговечны, устойчивы к перепадам, высоким температурам.

Производители могут поставлять керамику с такими вариантами сборки:

Керамо-нержавеющие. Оболочка создается из нержавейки толщиной 0,8 мм, поэтому внешне трубу не отличить от металлической.
Керамо-керамзитные. Окантовка изделия сделана из керамзитных блоков. Напоминает кирпичную кладку.
Керамзито-нержавеющие. Комбинирование двух предыдущих типов.

Керамическая поверхность гладкая, поэтому сажа и зола оседают на стенках минимально.

Нержавейка

Модульный тип. Оптимальный вариант сплава стали ‒ AISI 430 BA. Особенность ‒ жаропрочность, устойчивость к химическим веществам и воздействию окружающей среды.

Дымовая труба бывает:

одностенная;
сэндвичная (двухстенная).

Одностенная может монтироваться внутри дома.

Сэндвичная труба ‒ лучшая в условиях улицы, поскольку имеет прослойку из утеплителя, минимизирует накопление конденсата внутри трубы, продлевая срок службы металлическим деталям.

Делаем сэндвич-дымоход своими руками правильно
