Схема дренажа вокруг дома: нюансы проектирования дренажных систем

Видео описание

Про обустройство глубинного дренажа смотрите в видео:

Глубинная дренажная система вокруг дома есть двух типов:

  • Пристенная . Устанавливается в загородных домах с подвальным помещением или цокольным этажом. Такой дренаж не требует дополнительных работ для обустройства, так как устанавливается во время закладки фундамента. Трубопроводы укладываются непосредственно в вырытый под него котлован. В самой нижней точке траншеи необходимо произвести монтаж дренажной емкости, которая будет выполнять функцию накопительного колодца, или отводить воду за пределы участка;
  • Кольцевая . Кольцевой дренаж вокруг дома применяется на участках с высоким содержанием глины в грунте, а также при отсутствии в доме подвалов и цокольных этажей. Траншеи выкапываются на некотором отдалении от здания (2-3 метра). Глубина дренажа вокруг дома обязательно должна быть на половину метра больше, чем самая нижняя точка фундамента. Это необходимо для повышения эффективности его защиты. На дно траншей укладывается слой щебня.


Кольцевая система применяется на глинистых участках, и при отсутствии цоколя и подвала в доме Источник gazobetoneco.ru

Какая глубина для разных типов дренажа

Дренажная система, заложенная ниже уровня промерзания грунта, обеспечит отведение талых и грунтовых вод в течение всего года. При этом следует соблюсти правильный уклон системы по направлению стока (на погонный метр):

  • для глинистой почвы – 2 см;
  • для песчаного грунта – 3 см.

Глубинный дренаж защищает фундамент дома. Обычно используют два способа подземного водоотведения:

  1. Кольцевая система. Вдоль периметра здания кольцеобразно укладывают гнущуюся трубу. Глубина дренажной трубы – 500 мм ниже подошвы фундамента. В данной конструкции нет углов, дренажные колодцы не требуются. Кольцевой дренаж считается малобюджетным. Однако он малоэффективен, пригоден для зданий без подвальных помещений, построенных на глинистой почве.
  2. Пристенный водоотвод. Максимально удаляет излишки влаги от основания фундамента, сохраняет сухость в подвале на продолжительное время. Требует значительных финансовых затрат, обусловленных более сложным монтажом и необходимостью установки дренажных колодцев.

Дренажные колодцы оберегают трубы от засоров, способствуют обслуживанию системы, выполняют коллекторные функции. Глубина заложения дренажа должна отсчитываться, начиная с 30 см от основания фундамента.

При проведении работ по обустройству дренажной траншеи руководствуются регламентами СНиП. Правила запрещают отвод ливневых вод к местам, населенным животными, речкам, заболоченным низинам.

На поворотах и через каждые 20 метров водоотводной трассы устанавливают колодцы для ее обслуживания. Глубина дренажного колодца такая же, как глубина дренажной канавы. Дно колодца должно быть ниже перфорированной трубы на 10-15 сантиметров.

Кроме мелко заглубленного поверхностного и глубокого пристенного способа водоотведения, используется банальный ливнесток с крыши, который уводится в грунт.

Типы дренажных систем

С учетом исходных данных для обеспечения защиты приусадебного участка от негативного влияния подземных вод выполняют проектирование дренажной системы общего значения: систематический дренаж, береговой или головной. Для предотвращения подтопления подвалов дома обустраивают местные дренажи, которые бывают кольцевыми или прифундаментными.

Конструкционное решение дренажа – это система труб, которые устанавливают на определенной глубине. Жидкость просачивается в перфорированные трубы сквозь слой почвы и отводится с территории в расположенные поблизости водоемы, овраги, обустроенные резервуары, колодцы и емкости. Специальный сборник устраивают под землей, и он тем самым не занимает полезную придомовую территорию.

Пристенный или прифундаментный дренаж выполняют вокруг зданий, в которых имеются подвальные или полуподвальные помещения. План дренажной системы такого типа разрабатывают, учитывая глубину закладки основания постройки. Благодаря ее обустройству, предупреждается образование плесени, отсыревание и подмывание этих помещений и фундамента. Сооружение прифундаментного дренажа способствует усилению гидроизоляции конструкций дома.

Кольцевой вариант дренажа имеет отличия от пристенного. Первый из них предусматривает выкапывание траншей для труб на расстоянии не более 3-х метров от стен. Кольцевой способ применяют в том случае, когда создание дренажной системы не было предусмотрено на этапе проектирования здания и уже завершены отмостки для постройки. Дренажные трубы следует смонтировать на глубине, которая превышает расположение подошвы основания вокруг дома.

Систематическую дренажную конструкцию сооружают на участках, где питание подземных вод происходит путем просачивания жидкости сверху (это могут быть поверхностные, хозяйственные и атмосферные стоки), а также подпитки снизу за счет

напорных грунтовых вод. На застраиваемых участках обычно применяют горизонтальный площадной дренаж, но в случае сильного влияния водоносного пласта (что означает питание снизу) обустраивают дренаж по вертикальному типу.

При наличии подтопления участка подземными водами при условии, что центр их питания расположен за пределами придомовой территории, устраивают головной дренаж. Его оборудуют по верхней границе участка в местах, где зафиксированы наиболее высокие отметки водоупора. Когда водоупор залегает на незначительной глубине, принято закладывать головной дренаж на территории, где отмечается небольшое углубление для обеспечения полного перехвата влаги.

При необходимости осушить участок, расположенный в непосредственной близости к водоемам, используют план дренажа участка берегового типа. В результате будет обеспечена защита от подтопления. Его прокладывают параллельно береговой линии и монтируют на глубину в соответствии с предварительно выполненными расчетами.

Систему ливневой канализации, такой как на фото, сооружают из лотков, которые прокладывают по поверхности. Она отводит ливневые стоки от стен зданий в дождеприемные колодцы (прочитайте: «Ливневый дренаж: назначение и варианты устройства»).

Проектирование системы отвода грунтовой воды

Разумеется, дренажная система состоит не только из труб и лотков. Для наблюдения за состоянием системы нужны смотровые колодцы, а также следует устроить дренажный колодец, в который будет отводиться эта избыточная влага. По этой причине канавам, в которые укладывают трубы, придают небольшой уклон по направлению к этому колодцу.

Перед началом работ по устройству дренажной системы следует составить проект, чтобы рассчитать количество необходимых материалов и избежать ошибок (+)

Имеет смысл рассмотреть порядок монтажа закрытой дренажной системы, поскольку она является наиболее сложной в исполнении. Открытый и засыпной вариант можно устроить на основании таких же принципов.

Трубы закрытой системы укладывают по периметру здания на расстоянии 0,7-1,0 м от него. По аналогии формируют канавки для открытой и засыпной дренажной схемы.

На каждом углу, где выполняется поворот траншеи, должны быть установлены смотровые колодцы. Заранее необходимо определить место расположения коллекторного колодца, в который будет осуществляться сброс отведенной воды.

Если предполагается сбор воды за пределы участка, то устраивают дренажный колодец. От него прокладывают еще одну трубу, которая обычно выходит к придорожной канаве. Можно выполнить отвод и к местному водоему, если таковой имеется в непосредственной близости от дома.

Трубы в смотровом колодце укладывают таким образом, чтобы между ними был разрыв. Это позволит без труда осматривать и обслуживать систему

Глубина траншеи под закрытый дренаж зависит от размеров фундамента. Трубы следует уложить на 50 см глубже, чем фундаментные плиты. При этом уклон коммуникаций должен составлять 0,7-1%.

Не стоит укладывать трубы с большим уклоном, поскольку это может вызвать засоры. Малый уклон также не рекомендуется, поскольку это негативно отразится на процессе отведения влаги.

Траншею для закрытой дренажной системы делают на полметра глубже, чем расположены плиты фундамента, при этом соблюдают уклон в 1%

Ширина траншеи должна быть больше диаметра дренажной трубы на 20 см: по 10 см просвета с каждой стороны. Расположение дренажной системы следует схематически отразить на бумаге, обозначив все ее элементы. Это позволит просчитать длину коммуникаций, а также количество дополнительных элементов, необходимых для правильного монтажа системы.

Зачем нужен дренаж участка

Лишняя влага на участке создает хозяевам большие проблемы не только с получением обильного урожая, но и с безопасным проживанием в доме:

  1. Скопление воды в основание фундамента провоцирует движение почвы и способно негативно отразится на целостности постройки.
  2. Во влажных подвалах появляется плесневый грибок, который постепенно распространяется по всему дому.
  3. При высоком уровне грунтовых вод влажная почва «выдавливает» септик и создает проблемы в сточной системе.

  4. Переувлажнение приводит к загниванию корней растений, что мешает нормальному росту садовых культур и пагубно отражается на урожае.
  5. На участке с сильным уклоном потоки воды вымывают плодородный слой земли.

Все эти неприятности можно избежать, если правильно оборудовать дренажную систему на участке.

Причиной излишней влаги могут служить три категории воды. Поверхностные – образуются при ливневых осадках, выпадающих на протяжении долгого времени. Подземные – имеют разный уровень залегания, величина которого зависит от времени года. Зимой вода опускается до нижней границы, а весной поднимается до максимальной высоты. Верховодка, этим подземным водам не удается полностью уйти в почву, потому что на их пути встречается препятствие – например, плотный пласт из глины.

Организация отвода воды с участка

При выборе способа, позволяющего защитить фундамент дома от влаги. необходимо учитывать уровень залегания подземных вод.

Важны также тип и параметры грунта, интенсивность выпадения осадков в районе строительной площадки.

Наиболее эффективным является комплекс, который состоит из следующих систем:

  • кровельной водосточной;
  • удаления влаги с поверхности;
  • глубинного дренажа.

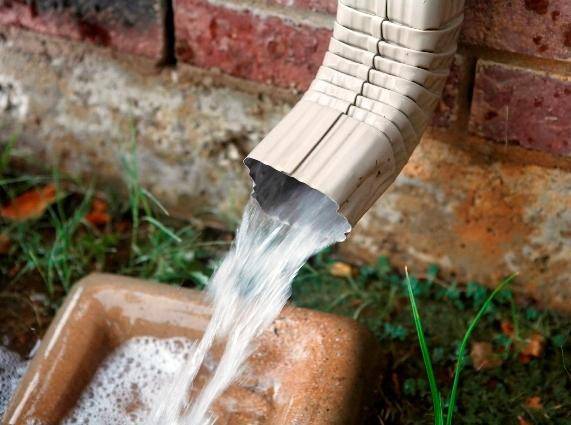

Система сбора воды с кровли

Каждая из них отличается конструктивными особенностями и назначением. Кровельная система обеспечивает быстрый сбор дождевой воды и ее перемещение к месту дальнейшей утилизации. При отсутствии водостоков возникает вероятность повреждения отмостки по периметру дома, дорожек и ступеней.

Для водоотвода влаги от фундамента дома, которая образуется при выпадении дождей и таянии снега, используют поверхностный дренаж. Его сооружают из бетонных или пластиковых лотков по краю отмостки здания.

Невысокая эффективность поверхностного дренажа при удалении талых вод обусловлена замерзанием влаги при снижении температуры. Образующийся лед забивает лотки и способствует их повреждению.

Более надежным и недорогим способом отведения осадков в виде снега и дождей является сооружение своими руками водоразделов при моделировании окружающего ландшафта.

Для защиты основания дома от подтопления грунтовыми водами и появления плесени используют глубинный дренаж. Он представляет собой разветвленную систему трубопроводов на подушках из песка и гравия, смотровых колодцев, накопительных резервуаров и общего коллектора.

Типичные ошибки при устройстве дренажа фундамента

Ознакомьтесь с перечнем наиболее популярных ошибок, допускаемых частными застройщиками, избегайте их в процессе выполнения работы и дренаж вашего фундамента будет максимально долго служить безо всяких нареканий.

  1. Во-первых, не возлагайте надежды на пристенный фундамент. Его функции сводятся преимущественно к отведению атмосферных осадков, а не грунтовых вод.
  2. Во-вторых, не используйте геотекстиль в качестве фильтра, если ваш участок расположен на суглинках или супесях – спустя несколько лет произойдет кольматация фильтра, что ухудшит эффективность дренажной системы.
  3. В-третьих, контролируя угол наклона траншей для укладки труб по возможности работайте с теодолитом и нивелиром вместо уровня – так правильнее.
  4. В-четвертых, используйте именно дренажные колодцы вместо ливневых. Последние предназначены для сбора атмосферных осадков.
  5. В-пятых, не возлагайте все надежды на одну лишь дренажную систему. Для обеспечения максимально эффективного отведения влаги от опорной конструкции и строения обязательно должна быть обустроена водосточная система в направлении ливневки.

Ливневка

Отвод воды с крыши в ливневую канализацию

Этот момент заслуживает отдельного рассмотрения. Прежде всего, запомните: дренаж и ливневку запрещается подсоединять к одной трубе. На практике при таком решении эффект будет обратным ожидаемому – в дождливый период дренаж не справится с отведением влаги. В результате почва около опорной конструкции переувлажнится, зимой избыточная влага замерзнет, грунт вспучится. Это может привести к деформации отмостки, возникновению подвижек опорной конструкции и ее дальнейшему разрушению.

Особенности монтажа ливневой канализации

Для изготовления ливневки можно использовать обычные оранжевые канализационные трубы. В систему включаются водоприемные лотки. Вода отводится в накопительный колодец. Подробная инструкция по обустройству ливневки не приводится, т.к. это тема для отдельной объемной публикации, не связанной с дренажной системой.

Типы дренажных систем

Если рассматривать дренирование с точки зрения размещения в грунте, то можно разделить его на поверхностное и подземное. В свою очередь, подземный дренаж может иметь пластовую или кольцевую структуру.

Различаются дренажные системы и по типу используемых материалов. Они бывают засыпными или трубными. Отток воды может быть самостоятельным или принудительным, когда используются специальные насосы, которые называют шламовыми. Такие устройства могут качать воду даже с посторонним содержимым, только если размер фракций не превышает 1 см.

Поверхностный дренаж

Это самый примитивный тип водостока, который спасёт от избыточного переувлажнения. Эта схема хороша тем, что не нуждается в кардинальной переделке участка и влечёт за собой минимум затрат.

Такой поверхностный отток воды годится и для отвода влаги, попадающей с крыши

Открытый дренаж может быть линейным или точечным. Точечный – это локальное отведение, например, от водосточной трубы с крыши. Вода в этом случае попадает в дождеприёмник, оснащённый фильтром для сбора мусора.

Линейная модель позволяет убрать воду с небольшого участка. В отрытой системе это каналы глубиной до полуметра и шириной примерно 40 см. Эти каналы имеют уклон к водоприёмнику и решётки, задерживающие поверхностный мусор. Обычно такие каналы заполняют фильтрующим материалом: песком или гравием.

Они верой и правдой прослужат вам около пяти лет, а потом засыпку придётся сменить, потому что она забьётся почвой

Глубинный тип дренажа

Глубинный дренаж – это более мощная, в сравнении с поверхностным, система, которая отводит талые воды и обильные осадки. Он отлично работает в низинах, в местах с глинистой и суглинистой почвами. Эта система собирается из перфорированных трубопроводов, которые помещают в засыпные траншеи. Вся сеть зациклена на сборочном резервуаре.

Глубинный дренаж вокруг дома может состоять из нескольких колодцев, установленных неподалёку от строения

Вода из этих колодцев откачивается насосом. Другой вариант – лучевой дренаж. Здесь колодец является центром, а дренажные трубы идут к нему с разных концов участка. Такой тип дренирования больше подходит для больших площадей.

Стоимость установки систем дренажа под ключ

Наем специалистов позволяет избежать множество ошибок при обустройстве дренажной системы. На рынке существует множество фирм, которые предоставляют услуги по установке дренажа, включая разработку проекта и проведение всех необходимых работ. Средняя стоимость таких услуг составляет 2300-5000 рублей за квадратный метр и глубину от 1 до 3 метров соответственно.

Также, могут быть предложены дополнительные услуги, которые оплачиваются отдельно:

При соединении труб к смотровому колодцу, важно убедиться в герметичности стыков Источник saratov.tiu.ru

Цена на обустройство дренажа складывается и зависит от следующих условий:

  • Площадь участка (расчет стоимости зависит от протяженности каналов);
  • Комплекс необходимыхработ ;
  • Угол уклона (высота между верхней и нижней точками траншеи);
  • Тип почвы (работы на влажном глинистом грунте стоят дороже, чем таковые на обычной почве);
  • Уровень грунтовых вод (глубинный дренаж стоит дороже, чем поверхностный).

Закрытая дренажная система

Глубинные системы дренажа дома используются в двух случаях:

  • Если открытая система нецелесообразна из-за нехватки свободного места на участке;
  • Если открытый дренаж испортит весь ландшафт участка.

Условия для создания закрытого контура выглядят точно так же, как и в случае с открытыми аналогами – участок должен располагаться в низине, на достаточно заболоченной территории. Кроме того, правильный дренаж вокруг дома предполагает, что недалеко от земельного надела обязательно должно быть подходящее место для утилизации воды.

Закрытые дренажные системы для частного дома условно делятся на два вида:

  • Пристенные системы;
  • Траншейные системы.

Настоятельно рекомендуется обустраивать подземный дренаж во время постройки здания. Впрочем, такая возможность есть далеко не всегда, поэтому при наличии построенного здания подойдет траншейный кольцевой дренаж вокруг дома. Стоит также отметить важный момент – траншейный дренаж нежелательно использовать в зданиях, имеющих цокольный этаж.

Вся проблема в том, что в процессе закладки дрен на этапе засыпки траншеи формируется достаточно рыхлый слой грунта, который располагается между фундаментом и землей. Из-за низкой плотности через почву наверх выходят грунтовые воды, защититься от которых не получится даже при помощи глиняного замка.

Расстояние от фундамента до дренажных труб определяется в зависимости от расположения ревизионных колодцев, которое регламентируется следующими правилами:

  • На каждом углу (или, по самому минимуму – через один) должен располагаться один ревизионный колодец;
  • Каждый поворот и соединение трубопровода должны оснащаться колодцем;
  • При большом перепаде высоты трубопровода нужно обязательно установить хотя бы одну ревизию;
  • Расстояние между двумя соседними колодцами не должно превышать 40 метров.

Конечной точкой закрытой дренажной системы является последний колодец, который нужно разместить в самой нижней точке из возможных. Через этот колодец вода утилизируется, сливаясь в канализацию, канаву или близлежащий водоем. Именно так должен работать правильный дренаж дома.

Для перемещения воды через систему может использоваться как гравитационная сила, так и насосное оборудование. В последнем случае все просто – система оборудуется насосом, за счет которого и обеспечивается перемещение водяной массы. Такой дренаж загородного дома достаточно удобен, но зависим от электричества.

Чтобы обустроить самотечный дренаж частного дома, придется приложить больше усилий, да и параметров у такой конструкции больше. Речь идет об уклоне по направлению к сборному коллектору. Значение уклона должно составлять не менее 2 см на каждый метр трубопровода. Кроме того, трубы нужно укладывать на глубине, которая превышает глубину промерзания грунта в данном регионе.

Для защиты конструкции от смешивания с почвой используется геотекстильная ткань. Данный материал обеспечивает беспрепятственное прохождение воды к дренам и задерживает все твердые частицы, которые засоряют систему. Перед тем, как сделать дренаж дома, укладываемую трубу нужно обернуть тканью. Впрочем, на рынке можно найти изделия, оснащенные встроенным геотекстильным фильтром.

При большой необходимости можно увеличить эффективность пристенной дренажной системы, используя профилированную полимерную мембрану, состоящую из нескольких слоев:

  • Первый слой представляет собой полиэтиленовую пленку, доведенную до нужной формы;
  • Второй слой – это обычная геотекстильная ткань;
  • Опциональный третий слой – это еще один слой полиэтилена, имеющий идеально гладкую поверхность.

Такая мембрана предназначена для фильтрации воды из грунта, то есть получается дополнительный дренаж под домом. Кроме того, за счет этого элемента повышается качество гидроизоляции фундамента постройки.

Дренажная система для дома, выполненная в виде траншеи, защищает дом от подтоплений и переувлажнения. Конструктивно данная система представляет собой фильтрующий слой, расположенный в траншее на расстоянии около 2-2,5 м от здания. Трубы рекомендуется укладывать хотя бы на 50 см глубже уровня фундамента – в таком случае вода совсем не будет на него воздействовать.

Пространство между дренажом и фундаментом должно быть заполнено глинистым грунтом, который выполняет функцию глиняного замка. Трубы дренажной системы укладываются поверх гравийного или щебневого слоя и закрываются геотекстилем во избежание засорения рабочей полости конструкции.

Какие правила и нормы регламентирует СНиП

Для обустройства дренажной системы земельного участка вам потребуется внимательно изучить нормы СНиП -85 и -85.

Здесь есть вся информация, которая понадобится для успешного выполнения работы.

Первым делом изучите правила, которыми регламентирует устройство дренажа СНиП.

Они заключаются в следующем:

Нормы СНиП для дренажа

  • для создания дренажной системы следует использовать устойчивые к влаге трубы, лучше – керамические, асбестоцементные либо пластиковые;
  • соблюдать уклон труб к месту сбора воды. Он должен составлять 0,5-0,7%;
  • обязательно обустроить ревизионные колодцы – элементы, позволяющие контролировать работу дренажной системы, выполнять ее промывку и прочистку;
  • перед стеной цокольного этажа нужно сделать вертикальный дренаж, позволяющий отводить воду от здания в дренажную систему;
  • разместить трубы вдоль стен здания. Если фундамент имеет неправильную форму, можно уложить дрены на увеличенном расстоянии от него;
  • укладывать трубы так, чтобы дно изделий располагалось ниже края основания фундамента на 20 см и более. Верхний край труб не должен выступать за нижнюю часть основания фундамента;
  • пристенный дренаж должен быть обустроен по всему периметру здания.

Далее следует непосредственно составление технической документации. Сначала – проект дренажа участка.

При его составлении вам понадобятся такие данные:

Проект по нормам СНиП

  • размеры траншеи – для открытого дренажа глубина должна составлять 50 см, а ширина 40 см, для глубинного дренажа глубина канавы 70-150 см, ширина 40-50 см;
  • показатели уклона дренажной трубы (СНиП) – 2 см на метр трубы при глинистом грунте и 3 см на метр изделия при песчаном;
  • диаметр трубы – обычно берутся дренажные трубы диаметром в 110-160 мм;
  • высота песчаной подушки 10 см;
  • толщина гравийного слоя – от 20 до 40 см.

Смета ландшафтных работ

Теперь составляется смета, которая будет включать расчет объема дренажа, длины труб, количества геотекстиля.

Здесь вам потребуется определить стоимость следующих материалов:

  • дренажные трубы (гофрированные с перфорацией) – диаметр 110 мм, длина равна длине всей траншеи или суммарной длине траншей, если их несколько;

    Дренажная труба гофрированная с перфорацией

  • соединительные муфты – количество труб, уменьшенное на 1;
  • переходник для соединения магистральной трубы и накопительного колодца;

    Переходник для соединения труб

  • сам дренажный колодец, объем которого рассчитывается, исходя из объема воды, которая будет поступать сюда;
  • угловые соединения – количество равно числу поворотов в дренажной системе;
  • смотровые колодцы (устанавливаются на каждом углу здания. Если угловых соединений много, то ставят колодцы через одно. При этом, расстояние между ними не должно превышать 20 см);

    Смотровые колодцы

  • песок, щебень, геоткань – количество определяется размерами траншеи.

Как же выполнить расчет дренажа? К примеру, есть дом, длина стен которого равна 10 х 10 метров.

Фундамент заложен в грунт на 1,2 метра.

Глубина промерзания почвы составляет 0,8 м.

Пристенный дренаж фундамента

Теперь рассмотрим пример пристенного дренажа фундамента, СНиП нормы здесь учтены.

Сначала определим количество дренажных колодцев. Длина одной дренажной трубы, учитывая отступ в 3 метра от фундамента, составит 16 м.

Общая длина дрен по периметру составит 64 м. Если сток организован по двум параллельным дренам в один колодец, то мы получим длину 32 метра.

Верхней точкой станет угол, противоположный по своему размещению колодцу.

Учитывая уклон в 1 см на каждый метр, получим разницу в высоте точки сбора и отвода воды в 32 см.

Если установить два колодца с противоположных сторон дома, то длину каждого участка дрен можно сократить до 16 м, соответственно, перепад будет равным 16 см, так получается сократить затраты на проведение монтажных работ.

Пристенный дренаж фундамента

Учитывая то, что глубина промерзания грунта 0,8 м, а мощность самого дренажного слоя 0,5 м, нам потребуется вырыть траншею глубиной 1,3 метра.

Где необходима организация водооттока?

Ровный участок непременно нуждается в дренаже. Если влага, образующаяся в результате ливневых дождей и тающих снегов, не находит путей оттока, то просто остается на месте, интенсивно пропитывает грунт и приводит к заболоченности, появлению грязи и глобальному переувлажнению земли.

Участок, расположенный в низине, без хорошей дренажной системы пропадает. Вся вода с более высоких мест стекает на него, и территория, в лучшем случае, перенасыщается влагой, а в худшем оказывается затопленной.

Земля, расположенная под резким уклоном, без дренажа теряет ряд своих ценных качеств. Слишком быстро убывающая вода размывает верхний плодородный слой почвы и существенно снижает уровень урожайности.

Для территорий с глинистыми и суглинистыми грунтами дренирование – объективная потребность. Породы такого типа отличаются высокой плотностью и плохой проводимостью. Выпавшая в форме атмосферных осадков влага долго застаивается в них и приводит к общему заболачиванию местности, сдвигам грунтов и нарушению фиксированной стабильности фундаментов жилых и хозяйственных строений.

Не обойтись без полноценной дренажной системы и там, где уровень залегания природных грунтовых вод составляет менее 1 метра. Если игнорировать отвод, возникает риск затопления цокольных и подвальных помещений, нарушается целостность фундамента, а на капитальных, несущих стенах появляются трещины. Все это в будущем может привести к частичному или полному обрушению жилых и хозяйственных строений.

В случае сезонного повышения естественного уровня грунтовых вод в зону риска попадают жилые дома и хозяйственные постройки с заглубленным фундаментом. Его подошва в этом случае оказывается под угрозой, и в подвалах и цоколях, даже оснащенных хорошей гидроизоляцией, могут появиться влага и сырость.

Чтобы избежать этих неприятных моментов, необходимо спроектировать дренажную систему и внедрить ее еще на стадии планирования строительства дома либо сразу же после приобретения недвижимости.

Почти обязательное явление, к которому приводит отсутствие качественной дренажной системы на участке, это трещины в стенах. Конечно, их можно зашпаклевать, но целостность внутреннего пространства уже будет нарушена и помещение станет уязвимым к проникновению сырости и холода

Для участков, частично или полностью забетонированных, вымощенных брусчаткой, тротуарной плиткой либо цветной мозаикой, наличие дренажных каналов и водостоков просто обязательно. Иначе после дождей или таяния снегов на поверхности будут застаиваться лужи, провоцирующие растрескивание верхнего декоративного слоя и нарушающие целостность всего покрытия.

Оборудовать дренаж необходимо и там, где располагаются газоны, оснащенные прогрессивными комплексами автоматического орошения. Это позволит контролировать уровень увлажнения почвы и не допустит гибели редких растений в результате заиливания грунта.

Дренажные каналы дают возможность быстро убрать воду с участка и не позволяют ей подтоплять строения, портить ландшафтный дизайн и вредить инфраструктуре территории.

Пристенный дренаж фундамента

Пристенный дренаж фундамента призван отвести воду от фундамента дома, что позволит обеспечить защиту фундамента от разрушения. Устройство дренажной системы выполняется вокруг дома по периметру. Существует два способа отвода грунтовых вод от дома:

  1. Открытый,
  2. Закрытый.

Открытый способ позволяет собирать и отводить дождевые стоки. Но он мало пригоден для отвода грунтовых вод. Особенно, если на дно такой канавы, опоясывающей дом, уложены лотки или распиленные половины больших труб. Для дренажа фундамента необходимы глубокие канавы, ниже уровня, на который заглублен фундамент. И оставлять такие канавы открытыми, не совсем безопасно.

Поэтому дренаж для фундамента выполняют закрытым.

Схема дренажа фундамента: просто и понятно

Схема дренажа фундамента должна учитывать:

  • Расстояние трубы от фундамента. Оно должно быть не больше толщины фундамента.
  • Глубину залегания трубы. Следовательно, и глубину траншеи. Дренажная система должна располагаться ниже уровня фундамента. Кроме этого, глубина заложения труб должна учитывать глубину промерзания грунта. Трубы прокладываются ниже этой отметки на 50 см.
  • Наличие (отсутствие) сливного трубопровода;
  • Расположение смотровых колодцев.

И поскольку процесс выкапывания канавы для дренажа трудоемкий, целесообразно выполнить устройство дренажа фундамента одновременно с устройством самого фундамента, или сразу после него. Дренажная труба укладывается с небольшим уклоном (достаточно 2-5 см наклона на каждый метр трубы), чтобы скопившаяся в ней вода вытекала в заданном направлении. Пристенная дренажная система фундамента должна располагаться ниже самого фундамента, независимо от того тип выбран: ленточный, плитный или свайный.
В траншею настилается геотекстиль. Этот пористый материал играет роль фильтра. Он нужен для того, чтобы в трубу не попадал песок и мелкие фракции содержащиеся в грунте. Сверху на текстиль насыпается гравий размером 15-20мм. Более мелкий перекроет отверстия в трубе. На щебенку укладывается труба. И сверху засыпается щебнем, который укрывается краями геотекстиля.

Степень ее перфорированности зависит от влажности. Строительный рынок предлагает трубы

  • с полной перфорацией, когда отверстия располагаются по всему периметру трубы под углом 60 градусов и в шахматном порядке, по длине отверстия располагаются на расстоянии 10-20 см.
  • С частичной перфорацией предусматривающей наличие 3-х дырочек только на верхней половине трубы также под углом 60о и на расстоянии 10-20 см.

Важное замечание. Дренажная труба ни в коем случае не должна выполнять функцию ливневой канализации, в нее нельзя присоединять дождевые водостоки с кровли дома. Причина кроется в перфорированности дренажной трубы

Причина кроется в перфорированности дренажной трубы.

Геотекстиль. Этот пористый материал играет роль фильтра при устройстве дренажа

В процессе переполнения дренажной системы водосточная вода попадает из трубы в грунт, что приводит в нем к повышенному содержанию влаги.

Но водосточные глухие трубы можно проложить рядом с перфорированными, или над ними, вторым ярусом. Это позволит не выкапывать лишние канавы.

По углам дома следует предусмотреть смотровые колодцы, в которые входят трубы. Сейчас дренажные смотровые колодцы из пластика приобретаются на строительном рынке вместе с трубами и геотканью.

Смотровой колодец

Пластиковая, керамическая труба, диаметром не менее 0.5 метра. Толщина стенок должна быть не менее 3-5 мм. Часто изделия из пластика имеют гофрированную поверхность — это придает им большую прочность без увеличения веса. В стенках отверстия отсутствуют (в отличие от дренажных труб).

Длина трубы смотрового колодца обычно более 1.5-2 метров. Располагаются колодцы в местах резких изгибов, схождения дренажных труб. Устанавливают через каждые 10-15 метров дренажа.

Верхний срез колодца закрывается постоянной крышкой самодельного, заводского изготовления. Нижний срез при установке упирается в гравийную подушку из камня средней фракции, толщиной около 10-15 см. Иногда под нее насыпают песок, толщиной слоя около 5-10 см, покрывают отрезком геотекстиля.

Промежуточный этап установки дренажа, ливневки

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
