Схема обвязки газового котла отопления: общие принципы и рекомендации

Требования к помещению

Использование газовых котлов и других отопительных приборов всегда связано с рисками возникновения различных пожароопасных ситуаций. В связи с этим производители чётко регламентируют правила эксплуатации оборудования и нарушение этого регламента крайне нежелательно. Введены особые условия и требования к установке газового оборудования и к помещению, в котором оно будет устанавливаться. Прежде всего производителями рекомендуются устанавливать газовый котёл в любом помещении (кухня, прихожая, ванная), которое удовлетворяет следующим требованиям:

• Высоте потолка не должна быть меньше 2,5 метра, в то время как площадь помещения не меньше 4 квадратных метра;
• К котлу должен быть обеспечен свободный доступ, не менее 1,25 м. спереди и 0,7 м. по бокам. Должен обеспечиваться широкий дверной проём, не меньше 0,8 м.
• В помещении должно быть несколько оконных проёмов площадью не менее 0,03 м2 на 1 м3 помещения, для обеспечения хорошего освещения.
• Система вентиляции в помещении с газовым котлом — обязательное условие установки;
• Кроме вентиляции, немаловажным для обвязки двухконтурного котла является система трубопровода с холодной водой. проходящая через комнату (если второй контур будет так же использоваться);
• Покрытие стен в таком помещении должно содержать негорючие материалы, имеющие защиту от случайного возгорания.

Что еще необходимо в системе

Обвязка котла будет неполной, если в ней не будет крана для слива и заполнения системы. И лучше, если они будут раздельными. Конкретное место установки зависит от строения системы, но есть определенные правила:

Кран для слива делают в самой нижней точке

Это очень важно, если систему отопления надо будет консервировать на зиму — необходимо чтобы в ней оставалось как можно меньше теплоносителя. Если система будет работать зимой постоянно обычно к одному из радиаторов приделывают кран (с патрубком или без) Это и будет место слива системы

Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе) Если в системе отопления будет использоваться вода, обычно подключается вход от водопровода

В случае с настенным газовым котлом для этого есть специальный патрубок со стационарным краном. Холодную воду подключают к этому входу, при необходимости подпитки кран открывают на короткое время. Если используется котел без специального патрубка, в трубопроводе подачи (желательно повыше) также устанавливают кран. Как вариант — на отрезке трубы, которая идет на расширительный бачок.

Один из вариантов установки крана для заполнения системы отопления

В некоторых системах слив и залив системы делают из одного крана. Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. При наличии отдельного крана для залива системы в высокой точке можно ее заполнить и самотеком.

Отличие от одноконтурного котла

Двухконтурные котлы обладают дополнительным контуром, обеспечивающим нагревание воды для водоснабжения. В отличии от одноконтурного котла, он предназначен не только для отопления, но и обеспечения пользователей горячей водой.

Основная задача одноконтурного котла – это качественное и быстрое отопление помещений. Котёл содержит в себе только один контур теплоносителя. Принцип его действия прост: теплоноситель газового котла нагревается и циркулирует по установленным в помещении трубам. Особенностью данного оборудования является его простота, даже неспециалист может с лёгкостью разобраться в эксплуатации этого котла и в случае несложной поломки починить самостоятельно. Кроме того, данный вид котлов оснащён множеством датчиков, которые упрощают управление отопительным прибором. Настройка параметров производится автоматически, в зависимости, например, от температуры воздуха на улице. Также стоит отметить длительный срок эксплуатации этих котлов, наличие автоматической системы безопасности и оптимальный режим потребления энергии.

Двухконтурные газовые котлы имеют более сложное строение, из-за наличия двух теплообменников. К обвязке их добавляются так же контуры водоснабжения. Один теплообменник отвечает за обогрев помещения, а другой обеспечивает наличие горячей воды. Преимуществом данного котла является его универсальность. Он достаточно компактен, по сравнению с другими видами отопительного оборудования, выполняющими такие же функции. К тому же приобретение двухконтурного котла будет гораздо дешевле, чем покупка одноконтурного вместе с бойлером. Обвязка двухконтурного котла помогает сэкономить деньги на обогрев, так как в основном котёл нагревает именно то количество воды, которое необходимо в данный момент предотвращая охлаждение излишков.

Выбирать котёл следует прежде всего исходя из целей использования. Если вы не нуждаетесь в горячей воде, и вам достаточно только отопления помещения, то вам подойдёт одноконтурный котёл

Однако, если обеспечение горячей водой для вас всё-таки важно, то выберите двухконтурный, так как это наиболее экономичный и практичный для вас вариант

Обвязка двухконтурного котла с бойлером

Обвязка – это система всего отопительного оборудования, предназначенного для правильного функционирования котла и транспортировки по трубам теплоносителя. Обвязка индивидуальна для каждого типа котла, его расположения и наличия дополнительного оборудования, но также есть и общий схемы, которые являются основой для дальнейшего обустройства обвязки.

Если котлу подключено множество кранов, душ, и ванная. Для обеспечение каждого из них требуется большая мощность котла. Но даже если она есть, температура тёплой воды будет разниться в каждом из кранов и ожидая пока вода нагреется, человек израсходует большое количество воды, что не очень экономично. Для решения проблемы к системе водоснабжения подсоединяется специальный бойлер. Обычно соединение осуществляется при помощи распределительного коллектора, который распределяет горячий носитель тепла между системой отопления и бойлером. Чтобы избежать перерасход энергии на нагрев воды, также используется специальное оборудование в виде насоса с термостатом. Если вода в бойлере остыла, то термостат сигнализирует насосу, он включается, и вода снова начинает нагреваться. Когда вода нагрета до нужной температуры, насос отключается.

Кроме использования бойлера, отличным решением будет выбор накопительного водонагревателя. Подключается он между двухуровневым котлом и точкой водосбора. Водонагреватель имеет ряд преимуществ по сравнению с бойлером среди них экономичность и простота, а также увеличивается ресурс газового котла. Он редко включается без надобности, снижается расход энергии и служит он гораздо дольше.

Более подробно тема рассказана в видео:

Рекомендации по сокращению эксплуатационных расходов

Если все эксплуатационные настройки выполнены в соответствии с приведенными производителем табличными данными, то оборудование будет весьма экономно расходовать энергию, вырабатывая необходимое тепло в нужном хозяевам объеме.

Для этого следует:

• Выбрать для систем с радиаторами или термосифонами температуру теплоносителя на выходе из котла +60ºС. Увеличивать ее стоит только в том случае, если при работе агрегата комфортное тепло в помещении так и не было получено.
• Регулировать температурные режимы в соответствии с инструкциями производителя и назначением помещения. Для обогрева спален и прочих редко посещаемых комнат температуру отопления можно выбрать ниже средней.
• Не превышать температурного фона, рекомендованного изготовителями включенных в схему приборов отопления.
• Использовать комнатный и уличный датчик температуры, фиксирующий повышение/понижение температуры. Связанный с ними термостат будет самостоятельно запускать/останавливать котел по мере надобности.
• Настраивать температуру теплоносителя по часам с помощью таймера. Ночью, к примеру, ее можно понизить на 3-5 ºС.

Следует помнить, что повышая температуру в обрабатываемой комнате всего на 1º, мы увеличиваем расходы сразу приблизительно на 6%.

Для того чтобы не менять постоянно настройки температуры теплоносителя в осенне-весенний непростой период, лучше поставить уличный датчик температуры. Если не попадается подходящая модель или нет средств на покупку оригинала, можно соорудить вот такой самодельный приборчик:

Галерея изображений

Фото из

Этап 1: Сборка самодельного уличного датчика

Этап 2: Сверление стены для вывода наружу

Этап 3: Настройка теплоносителя по наружной температуре

Этап 4: Крепление уличного датчика температуры

В случае длительного отсутствия котел от питания лучше отключить, но при этом систему защиты от промерзания выключать не стоит. Ее отключают только на летний период, во время которого от функции отопления отказываются, полностью отключая одноконтурную модель и переводя на поставку горячей воды двухконтурный вариант.

Для того чтобы сэкономить на отоплении не стоит закрывать радиаторы экранами и тяжелыми портьерами. Они нарушат нормальную циркуляцию воздуха и заставят котел работать на всю мощность без явной на то причины.

Также производитель оборудования не советует совершать микропроветривание в помещениях, держа фрамуги постоянно приоткрытыми. Лучше окно распахнуть настежь и проветрить «залпом», чем длительное время искусственно занижать показания комнатного температурного датчика. Проверено на практике, что так экономнее.

При использовании функции подготовки воды лучше изначально выбрать комфортную для использования температуру, не рассчитывая на смешивание нагретой и холодной воды в смесителе. Поверьте, благодаря такому решению вырабатываемая генератором тепловая энергия не будет тратиться впустую. К тому же на внутренних стенках не будет оседать известковый налет.

Нюансы эксплуатации

Котел очень функциональный, после того как будет выставлен на рабочем табло температурный режим, устройство будет работать автоматически, практически без участия человека.

Котлы Бакси имеют отличную систему диагностики, которая сама установит причины неудовлетворительной работы котла и при необходимости остановит его. На табло для пользователя будет выведен код ошибки, чтобы он мог устранить неисправность.

Для котлов Baxi, которые находятся на гарантийном обслуживании, самостоятельное устранения выполняют только в случае видимых и легко устранимых причин.

Возможные сбои работы котлов Бакси:

• тухнет газовая горелка;
• не срабатывает пьезорозжиг;
• хлопки в топке;
• высокий/низкий температурный режим теплоносителя;
• высокое/низкое давление теплоносителя;
• высокое/низкое давление газа;
• шумная работа котла.

Засорение системы и чистка

Самый распространенный сбой в работе котла Бакси — резкий скачек температуры воды в отопительном контуре на выходе из устройства.

Причиной такого сбоя становится нарушение циркуляции воды в котле по следующим причинам:

• Забит фильтр на подаче воды в аппарат:
• утечка воды в контуре отопления;
• забиты радиаторы отопления;
• забиты накипью поверхность теплообменника газового котла в контуре отопления.

В последнем случае потребуется провести чистку теплообменника. Для этого сливают воду из котла, открывая дренажный вентиль на агрегате справа. Если возможно сливают воду из контура отопления.

Для чистки внутреннего теплообменника используют прибор «Жель». Вначале подсоединяют патрубки этого прибора к патрубкам Бакси. Снимают крышку на приборе, и заливают в него жидкость для чистки. Обычно ее состав указывает завод-изготовитель в заводской инструкции.

Включают «Жель» в электросеть на пару часов, переключая время от времени направление движения промывочной жидкости «вперед — назад». Далее отсоединяют прибор и восстанавливают схему теплоснабжения.

Такая очистка котлоагрегата удаляет все отложения с внутренней поверхности нагрева котла Baxi Main, тем самым предупреждая систему от поломки.

Опциональные элементы

Какие еще элементы может включать обвязка напольного или настенного котла?

Теплоаккумулятор

Так называется металлический или полимерный бак с теплоизолированными стенками. Как и следует из названия, он служит для накопления тепловой энергии.

Это полезно в двух случаях:

1. При использовании твердотопливного котла. Накопление тепла позволяет увеличить промежуток времени между растопками и эксплуатировать котел на номинальной мощности (и, соответственно, с максимальным КПД);
2. При обогреве дома электрокотлом и наличии двухтарифного счетчика. Ночью, когда цена киловатт-часа электроэнергии минимальна, котел греет воду в баке теплоаккумулятора, а днем накопленное тепло расходуется для обогрева жилья.

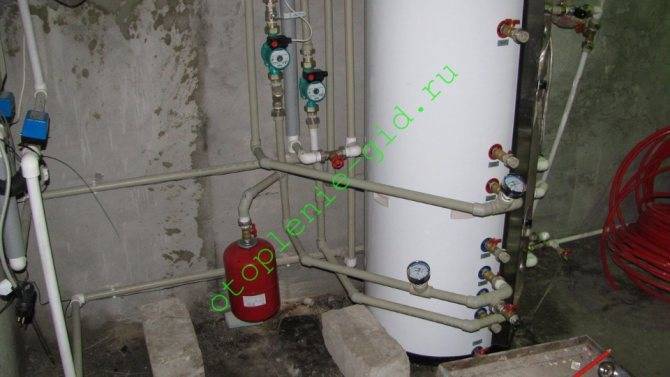

Теплоаккумулятор в домашней котельной.

Использование теплоаккумулятора подразумевает наличие двух контуров, по крайней мере, один из которых работает с принудительной циркуляцией. Первое кольцо соединяет теплообменник котла и бак, второе — теплоаккумулятор и отопительные приборы.

Схема подключения теплоаккумулятора к котлу и отопительному контуру с рециркуляцией.

Гидрострелка

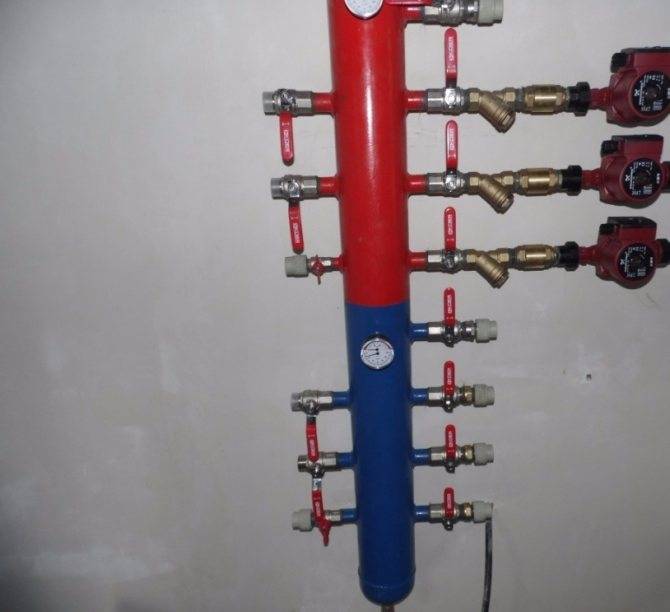

Гидрострелка с патрубками для подключения нескольких контуров.

В сущности, это просто толстая труба с несколькими входными и выходными патрубками. Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя (например, радиаторов и теплого пола).

Температура воды в трубах теплого пола — не больше 40 градусов.

Каждый из контуров комплектуется собственным насосом и (в случае низкотемпературного контура) трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.

В ряде случаев функцию гидрострелки выполняет теплоаккумулятор.

Как это возможно?

Внутри бака медленно циркулирующая вода разделяется по температуре: наиболее горячий (и наименее плотный) теплоноситель собирается в верхней части бака, наиболее холодный — в нижней.

Отбирая воду из патрубков, расположенных на разной высоте, можно получить любую температуру в диапазоне от температуры подачи котла до комнатной.

На фото — подключение теплоаккумулятора к разнотемпературным системам ГВС и теплого пола.

Коллектор

Отопительный коллектор.

Одна из проблем последовательного подключения отопительных приборов — разброс между ними по температуре. Радиаторы на подаче всегда горячее батарей на обратке, что приводит к неравномерному прогреву комнат в доме.

Коллектор позволяет подключить несколько конвекторов, радиаторов или контуров теплого пола параллельно. Каждый отвод коллектора комплектуется собственным краном или дросселем, допускающими независимое отключение и регулировку приборов.

Коллекторная разводка отопления.

Бойлер косвенного нагрева

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником.

Однако у этого решения есть пара неприятных недостатков:

• Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности. Если у вас стоит электрокотел, а на дом выделена мощность в 10 КВт — вам волей-неволей придется выбирать между теплыми комнатами и горячим душем;
• Большая часть проточных нагревателей не допускает точной регулировки температуры воды на выходе. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами.

Бойлер косвенного нагрева — типичный накопительный водонагреватель, лишенных обеих проблем. Он подключается к отопительному контуру и отбирает часть тепла у теплоносителя.

Бойлер косвенного нагрева.

Летом циркуляция идет по малому кругу — между котлом и бойлером.

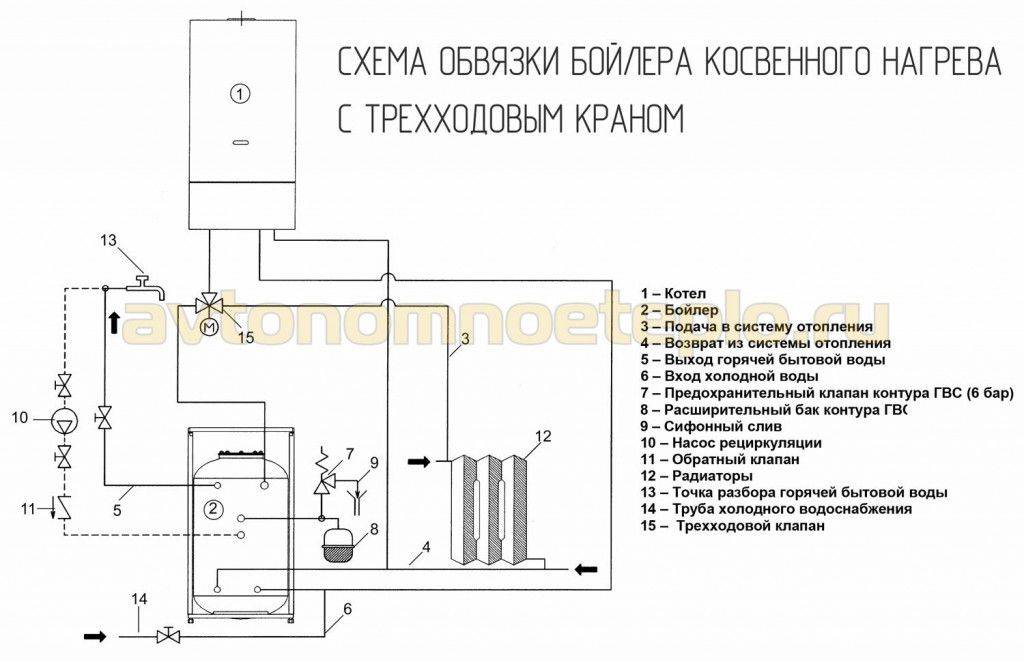

Подключение бойлера к котлу.

Какие материалы используют

Материалами для изготовления трубопроводов в системах отопления служат:

• Сталь. В советские времена стальные трубы были практически единственным вариантом. Они дешевы, способны выдерживать высокое давление. Недостатком является необходимость сварных работ и склонность к коррозии и образованию на внутренних стенках известкового налета, способного полностью перекрыть сечение трубопровода. Позже появились трубы из нержавеющей стали, которые не склонны к возникновению известковых отложений и коррозии.
• Медь. Наиболее распространенный материал для создания обвязки газовых котлов. Соединяется с помощью пайки, выдерживает высокое давление. Не склонна к коррозии или появлению отложений на внутренних стенках трубок.
• Металлопластик. Трубы появились относительно недавно. Их основная ценность состоит в простоте монтажа — для него не требуется сварка, все соединения выполняются с помощью гаечных ключей. Металлопластиковые трубы обладают пластичностью, позволяющей в ряде случаев обходиться без фитингов.
• Полипропилен. Для его монтажа используется специальный паяльник, но он недорогой, как и сами трубопроводы. В последнее время этот материал активно применяется для сборки систем в частных домах, поскольку при замерзании такие трубы не лопаются. Собранная из полипропиленовых труб автономная система останется целой в случае аварии, что высоко ценится пользователями. Стенки трубопроводов довольно толстые, что некоторым кажется недостатком.
• Полиэтилен низкого давления (ПНД). Эти трубы также не разрывает замерзшая вода. Однако, для отопительной системы ПНД трубы не годятся, поскольку имеют низкую рабочую температуру. Они могут быть использованы только для наружной части систем теплого пола.

Выбор наиболее подходящего материала обусловлен возможностями и предпочтениями владельца дома.

Рекомендуется делать систему с некоторым запасом прочности, поскольку переделывать ее в отделанном и благоустроенном доме чрезвычайно дорого и затруднительно.

Самая простая схема отопления с газовым котлом

Самая простая схема отопления дома с газовым котлом – это однозначно система отопления, запитанная от настенного котла.

Почему? Потому что обычно настенный котел уже включает в себя циркуляционный насос и расширительный бак – экспанзомат. Кроме того, современные котлы также уже содержат в комплекте группу безопасности.

Все эти устройства вместе с теплообменником котла и газовой горелкой объединяются в одном корпусе – получается современный газовый котел.

С одной стороны удобно. С другой стороны, схема с раздельными ЦН и расширительным баком гораздо более ремонтнопригодна.

Итак, что у нас включает простая схема:

1. Газовый настенный котел в качестве телогенератора.
2. Трубы подачи теплоносителя в СО.
3. Радиаторы системы отопления или теплые жидкостные полы.
4. Запорная арматура.

Фактически это все. В такой комплектации при наличии коаксиального дымохода можно вешать турбированный газовый котел на кухне при соблюдении требований газовой компании.

1 Расчет мощности

Первым этапом является выбор отопительного котла, с мощностью которого нужно предварительно определиться. На правильный расчет требуемой производительности отопительного оборудования влияет большое количество различных факторов:

• количество и размер окон и дверных проемов;
• площадь дома;
• теплопроводность материалов, которые применялись во время возведения стен;
• расположение дома, то есть на какую сторону света направлен фасад;
• средняя температура в вашем регионе;
• наличие теплоизоляции стен.

Для средних регионов за начальную точку можно взять 1 кВт на 10 м² отапливаемого здания. К расчетному показателю нужно непременно добавить запас мощности не меньше 15%. Затем нужно определить способ загрузки котла: ручной или автоматический.

Распространённые ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования

Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом. Схема обвязки двухконтурного котла — дело непростое

Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения

Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Статьи

Схемы подключения

Обвязать два разнотипных котла в одной тепловой схеме очень ответственный этап. Любая даже незначительная ошибка, кроме неэффективности работы теплового оборудования, может создать аварийную ситуацию в доме.

Расчет двухкотловой схемы подключения нужно поручить проектной организации, чтобы они могли подобрать наиболее оптимальную пару агрегатов с параллельной или последовательной обвязкой и вариантами управления: автоматическим или ручным.

Котлы с автоматическим управлением

С точки зрения гидравлики эта схема не имеет больших отличий от ручного принципа управления, только в ней устанавливается 2 обратных клапана.

Это требуется с целью исключения “паразитных” или холостых потоков теплоносителя через котлоагрегат, который находится в резерве. Такую проблему также решают путем установки гидрострелки. Обратные клапаны устанавливают на обратной магистрали, направленные друг на друга.

Для данной системы также потребуется термостат, отключающий насос для принудительной циркуляции. Когда в котле выгорит уголь, не будет никакого смысла циркулировать вхолостую воду через остановленный аппарат, тем самым создавая сопротивление для работы второго устройства.

Схема подключения 2-х котлов с ручным управлением

В этом варианте для согласованности работы котлоагрегатов нужна только запорно-регулирующая арматура. Все оперативные переключения между агрегатами выполняются руками оператора путем открытия/закрытия 2-х вентилей на линии обратного теплоносителя. Для полного прекращения движения горячей воды потребуется отключить 4-е вентиля, соответственно по паре на подаче и обратке.

В подобных схемах предусматриваю расширительные бачки для компенсации теплового расширения воды при нагреве котла из холодного состояния. Не рекомендуется в целях экономии оставлять один бак, поскольку он может не справится с нагрузкой во время работы двух котлов.

Последовательное и параллельное включение

Эти две общепринятые схемы обвязки двух котлов, работающих в паре.

Последовательная, предполагает поочередное включение агрегатов без дополнительных линий и узлов. При этом первый по ходу движения воды агрегат нагревает ее, а второй — догревает до нужной температуры.

Последовательная схема

Первый вариант применяется для небольших источников нагрева. На практике  он встречается довольно редко и считается непрактичным, поскольку нельзя снять для ремонтных операций один агрегат, не нарушив работоспособность другого.

Такая схема будет неработоспособной при неисправности даже одного агрегата. Сегодня эта схема частично модернизирована за счет установки байпасных линий и дополнительной запорно-регулировочной арматуры.

Параллельное включение в единой обвязке разнотипных котлоагрегатов считается преимущественным и допускает установку гидрострелки и автоматического блока управления.

Параллельное подключение

Организация дымохода

Подключение настенного котла предусматривает использование коаксиального дымохода, выходящего через стену здания на улицу.

Конструктивно устройство представляет собой отрезок трубы с двумя оболочками — по внутренней камере горячие продукты горения выходят наружу, а через внешнюю происходит всасывание воздуха для работы газовых горелок. Коаксиальный дымоход при выходе наружу наклоняют вниз на 3 — 5 градусов для стекания конденсата на землю.

Для подключения напольного агрегата используют вертикальный дымоход, основные требования ко всем видам:

• Материалы исполнения дымохода должны быть негорючими и коррозионностойкими, обычно это оцинкованная сталь или нержавейка.
• Участок вертикального дымохода на чердаке или при выходе на крышу, имеющий контакт с наружным воздухом, должен быть теплоизолирован. Это предотвратит чрезмерное появление конденсата.
• Сечение дымохода не должно быть меньше диаметра выходного патрубка котла.
• В дымоходной трубе должны быть предусмотрены окошки для прочистки.
• По пути следования продуктов сгорания не должны располагаться изгибы и повороты трубы (их число не может быть больше 2-х).
• Длина соединительного котлового патрубка с дымоходной трубой не должна превышать 250 мм.

Рис. 13 Правила подключение котла к системе отопления и внешний вид коаксиальных дымоходов

Зачем нужен теплоаккумулятор

Теплоаккумулятор представляет собой бак, который подключается к котлу и водяному контуру. Корпус его надёжно укрыт теплоизолятором и позволяет аккумулировать тёплую воду для контура, а затем обогревать помещение около суток при отключенном котле.

Как действует теплоаккумулятор:

1. Отопительный агрегат загружают топливом, разжигают его.
2. Циркуляционный насос прокачивает теплоноситель по теплообменнику. Холодная вода из нижней части бака устремляется в котёл, в верхнюю часть прибывает уже нагретая вода. Так как плотность холодной и горячей жидкости разная, перемешиваться она не будет. Так бак постепенно заполнится горячей водой.
3. Если расчёты выполнены верно, когда топливо прогорит, ёмкость окажется наполненной горячей водой нужной температуры. Хорошая термоизоляция сохранит теплоноситель горячим длительное время.
4. Когда котёл не функционирует, система отопления продолжает выполнять свою задачу. Циркуляционный насос отопительного контура прогоняет теплоноситель по системе. Вода забирается из верхней «горячей зоны» бака.
5. В обратку вода возвращается уже охлажденной, так теплоаккумулятор постепенно отдаст накопленное тепло.

В реальных условиях, отбор воды в систему отопления идёт беспрерывно. Теплоаккумулятор накапливает «лишнее», в данный момент, невостребованное тепло.

Аккумулятор объёмом 3 тонны, с запасом воды температурой 40-80°C сможет сутки отапливать дом площадью 80 кв.м. Эти параметры соответствуют 170-175 кВт час. тепла.

Обычный котёл нужно растапливать до пяти раз в сутки. Если поставлен теплоаккумулятор, периодичность закладки топлива в камеру сгорания сократится в пять раз. Нагретая вода в баке будет постепенно отдавать энергию тепла радиаторам. Твердотопливный котёл будет работать гораздо экономичней. Такая схема подключения отопительного котла в частном доме позволяет без снижения мощности котла длительно обогревать помещение.

Очень выгодно теплоаккумулятор ставить в паре с электрокотлом, когда экономия энергоресурсов особенно актуальна.

Основные узлы и элементы системы

Для обустройства газовой обвязки потребуются такие приборы:

• манометр;
• циркуляционный насос;
• расширительный бак;
• сливной кран;
• шаровой кран;
• балансировочный кран;
• система фильтрации;
• клапаны (распределительный, обратный, предохранительный и т.д.).

Каждый из узлов выполняет собственные функции, и необходимость их монтажа определяется конструкцией отопительного оборудования. Так, если насос изначально входит в комплектацию котла, то его не требуется приобретать отдельно.

Галерея изображений Фото из

Прибор нужен для стабилизации работы системы. Он поддерживает давление, которое необходимо для того, чтобы вода свободно перемещалась по системе, несмотря на естественное сопротивление. Обладатели частных домов обычно покупают насосы с мокрым ротором. У этих моделей относительно низкий КПД, зато они не шумят при работе

Манометр работает в связке с предохранительным клапаном. Прибор измеряет давление, а клапан срабатывает, когда оно достигает предельно допустимых отметок. Пока котел отключен, давление в замкнутой системе остается неизменным, однако оно начинает расти сразу после включения горелки котла: вода прогревается, расширяется и перемещается. Если процесс не контролировать, это может привести к поломкам и даже взрыву

Это устройство регулирует объем теплоносителя, поступающего к приборам отопления. Если схема простая, а диаметр труб изначально просчитан точно, в балансировочном клапане не возникает потребности, но сложную конструкцию лучше все-таки снабдить таким вентилем

Устройство необходимо для удаления воды из всей системы или какого-то одного ее участка. Есть несколько видов кранов из разных материалов: прямые, угловые, латунные, полипропиленовые и т.д. При выборе следует ориентироваться на особенности конструкции системы и предположительную частоту использования прибора

Нельзя сказать, что без фильтра отопление не будет работать. Вопрос не в функциональности такой системы, а в ее долговечности. Мелкий мусор и кусочки окалины постоянно циркулируют по трубам вместе с теплоносителем и повреждают узлы системы изнутри. Накапливаясь, они могут создать механическую преграду для движения теплой воды

Приборы изготавливают из латуни и стали. Они бывают ручными, а также с приводами – электрическими или пневматическими. Краны выполняют функцию управления теплоносителем в трубопроводе. С помощью устройства можно легко переключить его в другое направление

Функция обратного клапана – направлять поток теплоносителя лишь в одну сторону, не допуская движения обратно по трубе. Только так можно добиться безаварийной работы отопления

В то же время прибор не должен ухудшать эксплуатационные и технические показатели системы, поэтому стоит уделить внимание выбору правильного устройства

Расширительный бак в системе отопления

Установка циркуляционного насоса

Установка манометра в обвязке

Балансировочный кран для системы обогрева

Сливной кран – важный узел системы

Фильтр механической очистки

Шаровой кран – элемент арматуры

Принцип работы байпаса с обратным клапаном

В обвязке газового котла обязательно должны быть установлены запорные устройства, приборы контроля давления и защитные системы. Причем все узлы следует тщательно подбирать, а экономия на них чревата поломками.

Стоит переплатить за оборудование и трубы от производителей с хорошей репутацией. Это гораздо дешевле, чем потом ремонтировать отопление.
