Схема обвязки газовых и электрических котлов отопления

Схемы обвязки по типам котлов

Довольно просто обвязать работу двух однотипных агрегатов, но это не всегда позволяют реальные условия эксплуатации. Более часто приходится объединять работу агрегатов не только с различной мощностью, но и с разными энергоносителями.

Наиболее популярные пары двухкотловых схем:

  • газовое топливо и электроэнергия;
  • газ и твердое топливо;
  • дрова и электроэнергия;
  • пропан и электроэнергия;
  • печное топливо и электроэнергия;
  • пеллеты и электроэнергия.

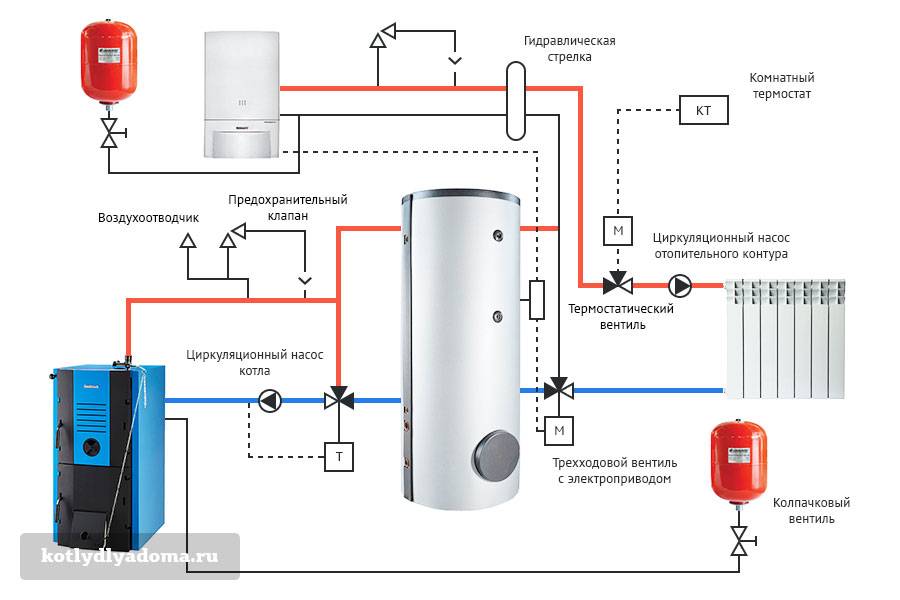

Подключение газового и напольного твердотопливного котла

Это наиболее технически сложный способ обвязки двух котлов, поскольку требует выполнения дымовентиляционной системы и соблюдения габаритов помещения для установки крупных пожароопасных объектов.

Разработку схемы лучше всего поручить проектной организации, поскольку в ней должны быть учтены все правила безопасной эксплуатации, как для газового, так и твердотопливного котла.

Оптимальный режим в отопительной сети достигается при монтаже многоконтурной системы, в этом случае необходимо подключить котлы с двумя независимыми контурами.

Учитывая, что твердотопливные устройства практически не поддаются регулированию температуры теплоносителя, должна применять открытая система теплоснабжения с установкой расширительного бака.

Электрический и газовый

Очень эффективная и простая в управлении схема. Сочетая газовый и электрический котлы в одной системе теплоснабжения, возможно, добиться намного большего теплотехнического эффекта, а при правильной комбинации режимов работы агрегатов — схема экономнее традиционных газовых котлов.

Функцию ведущего в этой паре, как правило, осуществляет газовый котлоагрегат, имея наименьшую себестоимость тепловой энергии. Электрокотел на дифтарифном учете электроэнергии включается ночью с использованием самого дешевого тарифа.

При выборе тепловой мощности оборудования необходимо ориентироваться на такую схему обвязки котлов. Газовый агрегат должен быть более мощным, а электрокотел обладать пиковой мощностью для работы в ночное время или при пиковой нагрузке теплопотребления. Запретов по совместной эксплуатации этой пары котлов в нормативных материалах не существует. Однако при их установке потребуется согласования проекта котельной и от газовой службы, и от энергонадзора.

Подключение твердотопливного и электрокотла

Подключение твердотопливного и электрокотла тоже является эффективной реализацией комбинированного источника теплоснабжения. Базовым котлом является твердотопливный, который способен работать при одной загрузке не менее 8 часов. Он хорошо разогревает объект теплоснабжения.

После выгорания топлива и остывания теплоносителя до 60 С, в работу включается электрокотел в режиме поддержания температурного графика. Желательно для большей энергоэффективности иметь бак-аккумулятор горячей воды, который нагревают электрокотлом в часы ночного экономного режима.

Сам твердотопливный котел плохо поддается регулированию из-за инертности процесса горения, он будет выдавать практически номинальную производительность, пока не выгорит топливо.

В этом случае работая на нагрев первичного контура в баке-аккумуляторее, регулировка режима отопления будет осуществляется во вторичном контуре отопления от бака-аккумулятора через трехходовой кран путем подмеса холодной воды от обратного теплоносителя с горячей от подающей линии.

Подготовка материала и сварка деталей

Процесс аргоновой сварки металла.

Для монтажа отопительных приборов в виде регистров необходимо подготовить трубный, расходный материал:

  • гладкие стальные трубы диаметром от 76 до 159 мм;
  • патрубки диаметром от 32 мм для перемычек;
  • входной и выходной патрубки под приварку, резьбового или фланцевого типа диаметром от 35 мм;
  • штуцер с резьбой для присоединения воздухоотводника (крана Маевского);
  • заглушки по диаметру труб;
  • напольные опоры из уголков или кронштейны для крепления к стене.

Для изготовления подобных теплообменников чаще применяются трубы диаметрами в 76, 89, 108 и 159 мм. Используются также изделия профильного, прямоугольного или квадратного сечения.

Из инструментов потребуются:

  • сварочный аппарат;
  • газовый ключ;
  • шлифмашинка (болгарка);
  • молоток, электроды;
  • рулетка, уровень;
  • защитные средства сварщика.

Устройство регистра отопления.

Стыкуемые поверхности деталей перед сваркой очищаются и обезжириваются, чтобы избежать дефектов в швах. Торцы труб должны быть перпендикулярны их осям. Обработка труб большого диаметра производится на фрезерных машинах или газокислотной резкой.

Трубы нарезаются на отрезки расчетных размеров, торцы зачищаются шлифмашинкой. На горизонтальных трубах производится разметка и вырезка отверстий под перемычки, патрубки должны входить в отверстие.

К горизонтально уложенным трубам с соблюдением размеров привариваются перемычки, вставленные в отверстия. К торцам элементов регистра привариваются заглушки. В два торца (по диагонали) ввариваются входной и выходной патрубки в предварительно вырезанные отверстия.

В одном из верхних торцов приваривается патрубок с резьбой для установки крана Маевского. Все швы зачищаются шлифмашинкой для придания эстетичного внешнего вида. К конструкции (при напольном расположении прибора) привариваются стойки.

Для проверки регистра на герметичность нижний сгон для выхода теплоносителя закрывается заглушкой. Конструкция заполняется водой и осматривается на наличие течей. При их обнаружении вода сливается, и проблемные места провариваются вновь. Швы вновь зачищаются, и регистр окрашивается краской.

Принципиальная схема обвязки котла отопления.

Важно понимать, что эффективность отопления будет напрямую зависеть от точности подключения. Общая схема обвязки котлов отопления различных типов, включая твердотопливные и конденсационные виды довольно простая, и выглядит так:

  • Котел;
  • Радиатор;
  • Гайки «американки» — для подключения котла к отопительной системе;
  • Шаровые краны — для отключения котла от системы;
  • Фильтры для очистки — защитят от нестандартных фракций воды;
  • Термоголовки, тройники, краны Маевского Уголки и тройники;
  • Клапаны: проходные, разделительные, воздушные и предохранительные;
  • Расширительные бачки;
  • Теплосчетчик;
  • Манометр, термометр, гидравлический разделитель, циркуляционный насос;
  • Хомуты и иные детали крепления.

Советы по монтажным работам

При выполнении обвязки котлов отопления следует применять некоторые правила. Например, рекомендуется использовать полипропиленовые трубы, в маркировке которых указан класс эксплуатации 5, рабочее давление 4-6 атмосфер, номинальное давление (PN) – 25 атмосфер или выше.

Для предотвращения изменения размеров PPR-трубопроводов при проектировании следует продумать установку компенсационных петель.

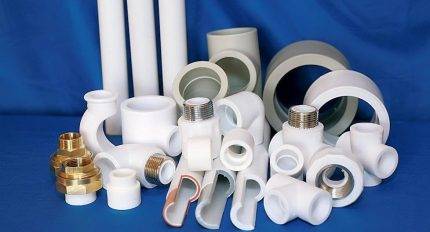

Для отопительных систем предпочтительно использовать армированные трубы, поскольку слой фольги снижает показатель теплового удлинения в два, а стекловолокно – в пять раз

При обвязке котла полипропиленовые фитинги могут соединяться с трубами в единую отопительную систему путем завинчивания резьбы либо методом холодной/горячей сварки. Резьбовой способ значительно удобней, однако он обойдется много дороже из-за необходимости использования большого числа переходников.

Без резьбовых фитингов невозможно обойтись, если возникнет потребность подсоединить полипропиленовые трубы к металлическим деталям либо оформить крепеж между элементами разных диаметров.


При сборке конструкций из труб и разнообразных фитингов желательно использовать элементы, выполненные из одного вида материала, в идеале – одним и тем же производителем. Это позволит обеспечить единые характеристики изделий, что повлияет на надежность и долговечность системы

Для удобной прокладки линейных систем и выполнения узловых соединений предназначен большой ассортимент фитингов: тройники, муфты, переходники и другие.

Под холодной сваркой подразумевается применение специального клеевого состава, которым закрепляются детали системы. В последнее время этот способ практически вышел из употребления, поскольку его результат недостаточно надежен.

Резьбовое соединение позволяет вторично использовать элементы конструкций: в случае возникновении проблем, их можно разобрать, а затем завинтить элементы вновь. Сварка позволяет смонтировать более надежные системы, однако они являются одноразовыми: при малейшей неисправности конструкции ее необходимо будет заменить.

Для сварки полипропиленовых труб крупного диаметра (>63 мм) целесообразно применение стыкового способа, которое производится с использованием специализированного устройства. В этом случае можно обойтись без применения соединительных деталей (+)

Для горячей сварки используется специальный аппарат, предназначенный для припаивания пластиковых элементов. В этом случае обе части конструкции одновременно разогреваются на насадке до температуры плавления в 260°С, после чего прижимаются друг другу, образуя надежное соединение.

При подсоединении армированных труб с фольгой металлический слой нужно зачистить, чтобы он не помешал при крепеже, тогда как при элементах со стекловолокном этой операции можно спокойно избежать.

Пластик плохо сочетается с антифризом, поэтому в системах, выполненных из полимерных элементов, в качестве теплоносителя годится только нагретая вода.

При выполнении отопительных систем все резьбовые соединения следует герметизировать при помощи паронита или иного высокотемпературного герметика, поскольку циркулирующий в них теплоноситель имеет высокую температуру.

Как подключить газовый котёл к водяному отоплению в частном доме

Приступим к разбору примеров. Для того чтобы не дублировать информацию, нами будет рассмотрена схема подключения двухконтурного газового котла к системе отопления (используем турбированный котёл). Одноконтурные модификации подключаются аналогичным образом, только за минусом контура ГВС (что только упрощает задачу). В нашем примере мы монтируем отопительную систему замкнутого типа без тёплых полов, дополнительных контуров и бойлеров.

Схема подключения котла отопления включает в себя следующие этапы:

  • Соединение оборудования с дымоходом.
  • Подключение к газовой магистрали.
  • Подключение к водопроводу.

Процедура начинается с разметки места под установку котла. Для напольного аппарата делается устойчивое основание, например, из бетонной стяжки. Установка на горючие основания не допускается. Настенные модели вешаются на специальные кронштейны. Крепёж должен быть настолько прочным, чтобы выдержать вес котла.

Соединение с газовой магистралью

Для подключения отопительного агрегата к газовой магистрали используется гибкий шланг, подключаемый к газовой трубе. Также можно «посадить» аппарат на жёсткую металлическую трубу, но это не так удобно. В схему обязательно включается фильтр, препятствующий проникновению мельчайшего мусора в газовые узлы. При применении энергозависимых котлов здесь ставят диэлектрические изоляторы.

Соединение с дымоходом

Коаксиальные дымоходы выполняют роль воздухозаборников и одновременно с этим обеспечивают удаление продуктов сгорания. Справиться с их подключением смогут даже малоопытные монтажники.

Подсоединение котла к домашнему дымоходу осуществляется с помощью труб подходящего диаметра – они продаются в любых специализированных магазинах. Проще всего, если в системе отопления задействуются турбированные агрегаты (с закрытыми камерами сгорания). Их преимуществом является то, что они требуют традиционных дымоходов. Вместо них здесь используются коаксиальные дымоходы – двойные, труба в трубе.

Данные дымоходы в большинстве случаев выводятся за стенку, на которой крепится сам котёл. Также возможен их отвод за любые другие стены (с удлинением).

Подключение к системе водоснабжения

Продолжаем подключение газового котла в частном доме к автономной системе отопления. Наша следующая задача – подключить оба контура. Для начала разберёмся с контуром горячего водоснабжения. Здесь всё просто – устанавливаем на входе кран и фильтр грубой очистки, чтобы избежать загрязнения вторичного теплообменника мелкими механическими включениями. На выводе горячей воды устанавливаем ещё один кран, подключаем к нему трубу, по которой вода побежит к точкам водоразбора.

Данная схема незначительно усложняется системами многоступенчатой фильтрации воды. Чаще всего они устанавливаются сразу же после входа водопроводной трубы в домовладения. Можно поступить проще – пустить горячую воду без фильтра, установив его на кран с холодной водой. В этом случае достаточно приобрести систему фильтрации «Аквафор Трио» (их много, функционал и очистительные свойства зависят от типов используемых картриджей).

Подключение к контуру отопления

Подключить газовый котёл к системе отопления своими руками проще простого. Для этого нам понадобятся:

  • Два вентиля с обратным клапаном.
  • Группа безопасности (если её нет в котле).
  • Расширительный бачок (при его отсутствии в котле).

Если используемый вами агрегат не содержит циркуляционный насос, его необходимо поставить на обратной трубе, чтобы избежать падения давления в теплообменнике.

Если у вас на руках современный настенный газовый котёл, то в нём наверняка будет почти вся необходимая нам обвязка – это автоматический спускник воздуха, предохранительный клапан, циркуляционный насос и расширительный бачок. Иногда к штатному бачку добавляются внешние баки, если система отопления обладает большим объёмом. Также отопительные агрегаты наделяются механическими термометрами или термоманометрами для контроля рабочих параметров.

Целесообразность применения автоматического и ручного переключения между двумя котлами

Рассмотрим следующие пять вариантов с различными агрегатами в связке с электрическим котлом, который стоит в резерве и обязан включиться в нужный момент:

  • Газ + Электро
  • Дрова + Электро
  • Сжижений газ + Электро
  • Соляровый + Электро
  • Пеллетный (гранульный) + Электро

Пеллетный и электрический котел

Сочетание подключения двух котлов — пеллетного и электрического котлов – лучше всего подходит для автоматического включения и также допускается ручное.

Пеллетный котел может остановиться по причине того, что в нем закончились топливные гранулы. Он загрязнился, и его не почистили. Электрический должен быть наготове, чтобы включиться взамен остановившегося котла. Это возможно только при автоматическом подключении. Ручное подключение в данном варианте годится только тогда, когда Вы постоянно проживаете в доме, где установлена подобная система отопления.

Котлы на диз. топливе и электричестве

Если вы проживаете в доме с такой системой подключения двух котлов отопления, вам вполне подойдет ручное подключение. Электрический котел будет работать, как аварийный на тот случай, что по какой-то причине котлы вышли из строя. Не просто остановились, а сломались и требуют ремонта. Возможно так же и автоматическое включение, как функция времени. Электрический котел может работать в паре на сжиженном газе и котлом соляровом по ночному тарифу. В связи с тем, что ночной тариф обходится дешевле за 1кВТ/час, чем 1 литр солярки.

Сочетание электрического котла и дровянного

Данная комбинация подключения двух котлов больше подходит для автоматического подключения и меньше для ручного. Дровяной котел используется как основной. Он отапливает помещение днем, а электро включается, чтобы дотопить ночью. Или в случае длительного не проживания в доме — электрический котел поддерживает температуру, чтобы не промораживать дом. Ручное тоже возможно для экономии электричества. Электрический котел будет включаться вручную, когда Вы уезжаете и выключаться, когда вернулись и начали отапливать дом с помощью котла, работающего на дровах.

Сочетание газового и электрического котлов

В этой комбинации подключения двух котлов электрокотел может выступать и как резервный, и как основной. В этой ситуации больше подходит схема ручного подключения в сравнении с автоматической. Газовый котел проверенный и надежный агрегат, который долгое время может работать без поломок. Параллельно в систему подключать электрокотел для подстраховки в автоматическом режиме нецелесообразно. При выходе из строя газового котла – всегда вручную можно включить второй агрегат.

Нюансы для твердотопливного котла

Выбор места для твердотопливного котла

Такое оборудование невозможно просто выключить, как газовый или электрический. Если была осуществлена загрузка, то ничего не изменится, пока топливо полностью не прогорит. Поэтому при такой обвязке необходимо предусмотреть системы защиты. Они могут быть нескольких типов:

  • С использованием водопроводной жидкости. Для реализации этого варианта приобретается специальный прибор. По внешнему виду он напоминает ТЭН. Он встраивается в теплообменник, некоторые производители специально предусматривают дополнительный вход для таких решений. После этого осуществляется подвод проточной воды, а выводящий патрубок опускают в канализацию. Суть метода заключается в том, что при прекращении работы циркуляционного насоса вследствие отсутствия электрической энергии или поломки, открывается клапан, который пускает холодную воду, она, проходя по змеевику, забирает часть температуры, после чего сбрасывается в канализацию. Процесс продолжается до полного прогорания топлива. В некоторых ситуациях такой метод будет неэффективным, т. к. при выключении света пропадает и напор в водопроводе.
  • Источник бесперебойного питания. Сегодня доступны различные варианты. Большая часть из них поддерживает подключение внешних батарей. Продолжительность функционирования будет зависеть от выбранной емкости аккумулятора. Насос к сети в этом случае подключается через ИБП. Как только пропадает электрическая энергия, в дело вступает прибор, который поддерживает работоспособность насоса до того момента, когда электроснабжение дома будет восстановлено или пока не разрядятся аккумуляторы.
  • Малый гравитационный контур. Подразумевает циркуляцию носителя по малому кругу, который не нуждается в применении насоса. Он выполнен с соблюдением всех уклонов и диаметра трубы.
  • Дополнительный гравитационный контур. Этот вариант подразумевает наличие двух полноценных контуров. При этом, когда возникает аварийно опасная ситуация и принудительная циркуляция пропадает, горячая вода под действием физических законов продолжает поступать во второй круг, отдавая температуру отопительным приборам.

Что такое подключение твердотопливного и газового котла в одну систему

Подключение твердотопливного и газового котла в одну систему решает для владельца вопрос с топливом. Котел на одном топливе неудобен тем, что если своевременно не пополнить запасы, можно остаться без отопления. Комбинированные котлы дороги, а если такой агрегат сломается всерьез, станут неосуществимы все предусмотренные в нем варианты отопления.

Возможно, у вас уже есть твердотопливный котел, но вы хотите перейти на другой, более удобный в использовании. Или имеющемуся котлу не хватает мощности, нужен еще один. В любом из этих случаев потребуется подключение твердотопливного и газового котла в одну систему.

Особенности подключения двух котлов

Подключение двух котлов в одну систему отопления создает трудность при их совмещении: газовые агрегаты эксплуатируются в закрытой системе, твердотопливные – в открытой. Открытая обвязка ТД котла позволяет нагреть воду до температуры свыше 100 градусов, при критически высоком значении давления (что такое обвязка котла твердотопливного).

Для сброса давления такой котел оснащают расширительным баком открытого типа, а с повышенными температурами справляются, спуская из этого бака часть горячего теплоносителя в канализацию. При использовании открытого бачка неизбежно завоздушивание системы, свободный кислород в теплоносителе приводит к коррозии металлических частей.

Два котла в одной системе – как их правильно подключить?

Есть два варианта:

  • последовательная схема подключения двух котлов в одну систему отопления: сочетание открытого (ТД котел) и закрытого (газовый) сектора системы с использованием теплоаккумулятора;
  • установка твердотопливного котла параллельно с газовым, с приборами безопасности.

Параллельная система отопления с двумя котлами, газовым и дровяным, оптимальна, например, для коттеджа с большой площадью: каждый агрегат отвечает за свою половину дома.

В этом случае необходим контроллер и возможность каскадного управления. При последовательной схеме подключения газового и твердотопливного котлов в одну систему получается как бы два независимых контура, соединенных теплоаккумулятором (что такое теплоаккумулятор для котлов отопления).

Двухкотловая схема очень широко применяется в последнее время, и интерес вызывает достаточно большой. Когда появляются два тепловых агрегата в одной котельной, сразу возникает вопрос, как согласовать их работу между собой. Попробуем ответить на вопрос подключения двух котлов в одну систему отопления.

Эта информация будет интересна тем, кто собирается построить свою котельную сам, кто хочет избежать ошибок и для тех, кто своими руками строить не собирается, но хочет донести свои потребности до тех людей, которые будут котельную собирать. Не секрет, что у каждого монтажника есть свои представления о том, как должна выглядеть котельная и часто они не совпадают с потребностями заказчика, а приоритетнее в данной ситуации желание заказчика.

Разберем примеры, почему в одном случае котельная работает в автоматическом режиме (котлы между собой согласовываются без участия потребителя), а в другом требуется, чтоб ее включили.

Здесь ничего не требуется, кроме запорной арматуры. Переключение между котлами осуществляется ручным открытием/закрытием двух кранов, расположенных на теплоносителе. А не четырех, чтоб полностью отсечь неработающий котел от системы. В обоих котлах чаще всего есть встроенные и выгоднее использовать их оба одновременно, потому что объем системы отопления очень часто превышает возможности одного расширительно бака, взятого в отдельности. Во избежание бесполезного монтажа дополнительного (внешнего) расширительного бака, не нужно отсекать котлы от системы полностью. Необходимо перекрыть их по движению теплоносителя и оставить одновременно включенными в расширительную систему.

Обвязка с использованием резервного котла

Использование резервного источника отопления позволяет значительно усовершенствовать отопительную систему. В качестве запасного обычно применяются газовый или электрокотел. Резервный прибор включается в работу при прогорании топлива в основном твердотопливном котле или выходе его из строя.

На рисунке ниже представлена обвязка, содержащая основной и резервный котел:

Фото 5: Схема обвязки ТТ котла с резервным электрокотлом

Котел на твердом топливе подключается к теплоаккумулятору, тепло из которого уже поступает в систему отопления и расходуется отопительными приборами. Когда твердое топливо прогорает и температура бака-аккумулятора снижается до уровня недостаточного для поддержания комфортной температуры в помещениях, термореле запускает запасной источник и начинается обогрев помещений по резервному контуру. Включение запасного котла в контур отопления осуществляется с помощью гидравлической стрелки.

Использование основного и резервного источников не так популярно в России, но широко распространено в Европе.

Каждая из рассмотренных нами схем имеет свои плюсы и минусы. Так например гравитационная обвязка проста и не требует высоких затрат, однако обеспечивает недостаточный комфорт и небезопасные условия функционирования твердотопливного котла. В то же время схема с принудительной циркуляцией требует массу дополнительного оборудования, но обеспечивает значительно более комфортные условия отопления. Оценив все преимущества и недостатки каждой из схем, надеюсь, вы сможете выбрать наиболее подходящую именно для вашего конкретного случая.

Для чего нужна обвязка

Обвязкой называется совокупность оборудования, которое обеспечивает бесперебойную работу отопительного прибора и транспортировку подогретого им теплоносителя к радиаторам

Обвязкой называется совокупность оборудования, которое обеспечивает бесперебойную работу отопительного прибора и транспортировку подогретого им теплоносителя к радиаторам. Выполняется она для того, чтобы предохранить котёл от перегрева и наделить его дополнительными характеристиками – надёжностью и простотой функционирования. Правильная обвязка помогает экономить на дорогой автоматике и на тепле, которое с её помощью будет равномерно распределяться по комнатам.

Конструкция и принцип действия комбинированных котлов

Конструкция комбинированной установки отличается от классической твердотопливной введением в резервуар агрегата электрического ТЭНа или группы таких нагревателей, которые в сумме дают необходимую тепловую мощность. К ним добавлены элементы автоматики, которые призваны управлять нагревом элементов в зависимости от температуры теплоносителя.

Котел на дровах и электричестве

Принцип действия, по которому работают отопительные котлы на дровах и электричестве, прост: дрова служат основным видом топлива, на нем агрегат работает постоянно.

Если древесина сгорела, а новая загрузка топлива не производится, температура теплоносителя в рубашке начинает падать, на что реагирует соответствующий датчик. Он подает сигнал на автоматический блок управления и тот включает электрические нагреватели. В идеальном случае это происходит еще до того, как топка окончательно потухла, ведь температура воды начнет снижаться раньше.

Дальше теплоноситель в системе отопления нагревается исключительно электричеством, пока в камеру сгорания не загрузят новую порцию топлива. После ее прогрева блок управления отключит ТЭНы и котел снова полностью перейдет на дрова.

Обвязка электрического котла отопления: важный этап

Особенности подключения электрокотла

С одной стороны нельзя назвать монтаж отопительного котла очень сложной работой, а с другой – обустройство системы обогрева дома требует соблюдения определенной технологии установки электрокотла. Преимущества электрокотла, изображенного на фото, перед другими видами отопительных приборов в том, что его можно установить в любой точке системы теплоснабжения, и он будет хорошо функционировать, но при условии выполнения правильной обвязки данного нагревательного устройства, согласно схеме подключения электрического котла отопления.

Вне зависимости от схемы теплоснабжения с электрическим котлом в ней непременно должно быть заземление прибора. Устройство можно подключать к электрощиту, но нулевую фазу использовать запрещается. Это не просто опасно: оборудование воспринимает такие действия как короткое замыкание.

Правильное подключение электрокотла к сети является одним из условий надежной работы отопительной системы. Необходимо также подобрать качественные комплектующие, а кроме этого нужна профессионально выполненная обвязка электрического котла отопления. Правильно сделанная работа обеспечит незначительную разницу в температуре жидкого теплоносителя на входе и выходе устройства. Для этого большое значение имеет верное размещение электрокотла с его последующим подключением (прочитайте: “Подключение электрокотла к системе отопления: инструкция”). Только при соблюдении данных правил, теплоноситель сможет максимально эффективно отдавать тепло радиаторам.

Необходимость обвязки электрокотла

Прежде всего, обвязка требуется электрокотлу для защиты прибора от перегрева. Как показывает практика, если правильно выполнена схема обвязки электрического котла отопления, то снижаются теплопотери, а, соответственно, экономятся денежные средства. Также исчезает необходимость приобретать дорогостоящее оборудование для контроля над работой системы.

Если модель отопительного электрического котла изначально не оснащена автоматическим блоком, контролирующим функционирование системы, тогда для прибора большое значение имеет правильная обвязка. Она позволит добиться максимально эффективной работы даже при установке не особо мощного котла.

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

  • разные по диаметру трубы;
  • радиаторы отопления (прочитайте: “Обвязка радиаторов отопления полипропиленом – просто и доступно”);
  • циркуляционный насос;
  • манометр;
  • кран балансировки;
  • распределительный клапан;
  • проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

  • тройники, переходники;
  • предохранительный, обратный, воздушный клапаны;
  • болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

  • с принудительной циркуляцией воды;
  • с естественной циркуляцией теплоносителя;
  • классический вариант разводки;
  • с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

  • регулятор температуры воздуха в комнате;
  • радиаторы;
  • электрокотел;
  • расширительный бак открытого типа;
  • блок безопасности, состоящий из предохранительного клапана и манометра;
  • кран для восполнения количества теплоносителя;
  • насос;
  • обратный клапан;
  • антиконденсатный насос;
  • датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Аварийная обвязка электрокотла

Обвязка электрического котла отопления двухконтурной схемы обязательно должна предусматривать способы, позволяющие контролировать и управлять системой, если произойдет непредвиденная аварийная ситуация. Например, может отключиться электроснабжение. Иногда проблему с временным отсутствием электроэнергии решать при помощи использования источников бесперебойного питания или аккумуляторов (их следует периодически при необходимости заряжать).
