Как подключить люстру, выключатели
В зависимости от коммутируемой нагрузки, выключатели делятся на:
- одноклавишные;
- двухклавишные;
- трехклавишные и т.д.
Клавишные выключатели
Сколько клавиш, столько и контактных групп внутри, это показывает скольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».
По варианту монтажа выключатели бывают:
- для скрытой электропроводки;
- для открытой прокладки проводов.
Варианты установки выключателей
По выполняемым функциям:
- диммеры;
- проходные;
- перекрестные.
Каков стиль исполнения (класика, лофт, модерн и т.д.), такое и количество плафонов, что зависит от дизайна. Вполне закономерно что чем больше плафонов и ламп на люстре, тем больше мощность освещения и соответственно, как правило, увеличивается мощность потребления электроэнергии. Тем самым освещая более обширную площадь помещения.
По типу управления люстры делятся:
- управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
- управление беспроводное (по радио каналу или с телефона через Bluetooth);
- комбинированные варианты.
Провод заземления в жилых помещениях имеется далеко не всегда, только в домах новой постройки или отреставрированных, то есть после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на своей люстре Вы его не обнаружили, тогда оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.
Ищем фазы и ноль
Для работы понадобиться:
инструмент (отвертка, пассатижи, бокорезы или кусачки и т.п.);
индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него);
стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы).
Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.
Посмотрите у себя на потолка количество проводов. Если у Вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать (а иными словами проверять на соответствие по цвету) можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Для выполнения данной работы необходимо перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.
Используем тестер
Чтобы определиться с выбором люстры и вариантом подключения
- Вам нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
- Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
- Ниже следует таблица, из которой, выбираем желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
- И рядом, в столбце видим, какая люстра выполняет эти задачи.
Нужно обратить внимание!
Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария» с небольшим отличаем друг от друга
Согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе).Если у Вас проводка имеет 4 провода, Вам повезло, поскольку здесь можно использовать вообще любой тип люстр и любые элементы управления
Необходимые для монтажа материалы
- Для осуществления подсоединения необходимо:
- Электропроводами (сечение должно быть не менее 1,5 кв. миллиметра).Их длину определяют благодаря проведению измерений.
- Двойным включателем.
- Монтажной коробкой, в которой будет размещаться включатель.
- Клеммниками.
- Изолентой.
- Инструментами
- Что касается инструментов, то их список должен состоять из:
- отверток для крестового и плоского шлицов;
- монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
- бокорезов;
- уровня;
- пассатижей;
- молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).
Устройство выключателя
Рабочая часть выключателя представляет собой тонкий металлический каркас с установленным на нем приводом. Каркас монтируется в подрозетник. Привод – это электрический контакт, то есть приспособление, на котором и происходит соединение электропроводящих проводов. Привод на выключателе подвижен, и его положение определяет замкнутость или разорванность цепи. При замкнутой цепи электричество включено. Разомкнутая цепь делает невозможной передачу тока.
Привод обеспечивает поступление электричества или преграду на пути сигнала, передающегося между двумя неподвижными контактами:
- входной контакт идет на фазу от электропроводки;
- выходящий контакт соединяется с фазой, уходящей на светильник.
Обычное положение контакта на приводе подразумевает, что коммутатор выключен. Неподвижные контакты в это время разомкнуты, освещения нет.
Нажатие управляющей кнопки на коммутаторе замыкает цепь. Подвижный контакт меняет свое положение, и неподвижные части становятся связаны между собой. По этому пути, сеть напряжения передает электричество на лампочку.
Чтобы обеспечить безопасность системы, рабочая часть должна быть помещена в корпус из материалов, не способных проводить электрический ток. В выключателе такими материалами могут быть:
- фарфор;
- пластик.
Другие элементы конструкции защищают непосредственно пользователя:
- Управляющая клавиша позволяет одним касанием менять состояние цепи, замыкая и размыкая ее по желанию человека. В результате легкого нажатия, свет в помещении включается или отключается.
- Рамка полностью изолирует контактную часть, что исключает случайные прикосновения и удары током. Она крепится на специальные винты, а затем садится на спрятанные защелки.
В качестве основного материала их изготовления, эффективно используется пластик.
Подготовительные работы
Во время работ с электрикой нужно соблюдать предельную точность и осторожность, поэтому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заранее:
- отвертка плоская и крестовая;
- плоскогубцы;
- бокорезы;
- изоляционная лента;
- хороший строительный нож с острым лезвием (для зачистки концов проводов);
- для обжима удобнее использовать специальный инструмент — обжимник (он не является обязательным, если провода не многожильные);
- выключатель;
- провода.
Инструменты для подключения выключателя
Чрезвычайно важно заранее и правильно изобразить схему для подключения и проложить проводку. Схема подключения выключателя из двух клавиш
Схема подключения выключателя из двух клавиш
В схему должны входить такие три провода:
- Заземляющий провод (выводится на источник света, обозначается на схеме как «0» или с помощью стрелочки, указывающей вниз).
- Нейтральный провод (выводится также на источник света, обозначается буквой «N»).
- Фаза — провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буквой «L»).
Последовательность подключения проводов
Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы — гофротрубы или штробы, для второго — нужно продолбить канавки в стенах.
Обратите внимание, что монтаж проводки делают перед оштукатуриванием стен и потолка. Для установки подрозетника под выключатель придется выдолбить в стене углубление, можно воспользоваться зубилом и молотком, но лучше перфоратором со специальной коронкой
Для установки подрозетника под выключатель придется выдолбить в стене углубление, можно воспользоваться зубилом и молотком, но лучше перфоратором со специальной коронкой.
Как подключить проходной выключатель читайте здесь.
Последовательное и параллельное подключение двух и более источников света
Чтобы лампочка работала, нужно один ее контакт присоединить к фазе, а второй к нулю. Фаза – приходящий ток. Ноль – это, когда ток по проводнику возвращается к источнику. Существует два способа подключения: последовательное и параллельное.
В последовательном подключении ток будет зависеть от каждого источника света (от первого к следующему). Напряжение распределяется на количество ламп. Например, две лампы и напряжение 220W, значит, будет по 110W на каждую лампу. Важный момент: последовательное подключение для светильников с одинаковой мощностью.
Если взять лампы с разной мощностью 40 Bт и 120 Вт (разница в три раза), то лампа с меньшей выйдет из строя, так как по ней будет проходить 120 Вт. Исключение – лампы накаливания. На 220 W подключить две лампы на 60 W, то они будут гореть вполсилы, и лампы дольше прослужат.
Плюсы и минусы последовательного соединения:
- Перегорание элемента, влияет на остальные (не работают).
- Люминесцентные лампы меньше мигают.
- У ламп должна быть одинаковая мощность, исключение — люминесцентные лампы.
Второй способ — параллельное подключение. Таким способом параллельно подключают два или более источника света. К фазе подсоединяются одни контакты, а другие к нулю.
Ток и яркость будет зависеть от мощности каждой лампы. Приходящий ток будет равен сумме ламп, поэтому диаметр сечение нужно делать согласно ему. Такой способ часто применяется, и он удобен, так как в будущем можно добавлять дополнительные светильники, не тревожа другие источники света.
Плюсы и минусы параллельного соединения:
Что из себя представляет двойной выключатель
Двойной выключатель – это электротехнический прибор управления, предназначенный для включения и отключения подчиненных сетей (лампочки либо их группировки). По своему строению он представляет собой обычный выключатель с тем лишь отличием, что в едином корпусе находится не одна шина питания, а две и более. Они имеют общую шину запитки, то есть все шины, сколько бы их ни было, абсолютно в любом выключателе, имеют единую точку подключения питания.
Двухклавишный выключатель позволяет установить в одном месте пункт управления несколькими комнатами либо управлять группами световых приборов. В первом случае, как это обычно бывает, устанавливают этот тип выключателей для санузла и кухни. Второй тип установки присущ гостиным комнатам.
Требования к подключению выключателя света с одной клавишей
Первое, о чем следует подумать – где расположить переключатель. Он должен располагаться в доступном месте, на удобной высоте, так, чтобы до него могли дотянуться и старшие и младшие члены семьи.
Размещение выключателя внутри шкафа – оригинальное, чисто российское ноу-хау. Но такой вариант будет вряд ли удобным для ежедневного пользования
Для люстры логично разместить прибор переключения у входной двери в комнату. Если речь идет о торшере или бра – то такие точки должны располагаться у дивана или в изголовье кровати.
Помните, что установка выключателей в ванной в принципе запрещена, как и в помещении сауны. Чтобы обезопасить членов своей семьи, устанавливайте эти приборы в коридоре.
Все варианты подключения, а их несколько, объединяет один общий элемент: наличие динамического элемента, замыкающего и размыкающего электрическую цепь. И еще одно общее правило: при монтаже одноклавишного выключателя следует проследить, что размыкалась линия фазы, а не ноля. Если этого не сделать, можно получить сильный удар током даже при простой замене лампочки в люстре.
Схема подключения одноклавишного выключателя
Проще всего устанавливать выключатели наружного типа. Простая инструкция, как подключить одноклавишный выключатель света:
| Фото | Описание работ |

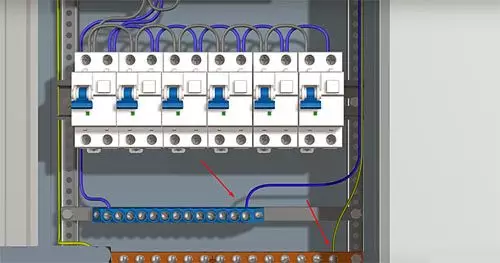

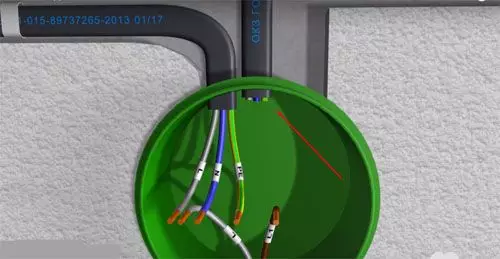

 | В подготовленных для прокладки штробах разместите кабель с тремя жилами от распределительного щитка к коробке. Оставьте небольшой запас длины провода для соединений. |
 | Провод фазы красного или серого цвета зачистите и подключите к свободной клемме автомата. |
 | Синий провод подсоедините к шине ноль. Провод коричнево-желтого цвета – к шине заземления. |
 | Промаркируйте жилы провода в коробке, это значительно облегчит дальнейшую работу. |
 | Выключатель должен устанавливаться в удобном месте. Открытые двери не должны мешать подходу к нему. Расстояние от пола – примерно один метр. |
 | От коробке к выключателю подведите двухжильный провод. Оставьте запас провода для подключения. |
 | Серую (красную) жилу подсоедините к верхней клемме переключателя, синюю – к нижней. |
 | От коробки проведите еще один трехжильный провод к месту расположения люстры. |
 | Освободите и зачистите концы провода. Закрепите светильник на потолке. |
 | Подсоедините серый и синий провода к соответствующим контактам на светильнике, а провод заземления закрепите на металлическом корпусе люстры. |
 | Соедините провода соответствующего цвета с помощью самозажимных клемм. |
 | Если проводка в доме не имеет заземляющего канала или корпус светильника изготовлен не из металла, в вашей коробке будет меньше соединений. |
 | Соответственно, в светильнике тоже не будет провода заземления на корпусе. |
 | Перед подключением электричества установите клавиши на переключатель. |
После того, как работа будет завершена, проверьте работу прибора. Подключите на щитке электропитание и попробуйте включить и выключить свет. Если не пошел дым и не погас свет во всем подъезде – у вас получилось. Если пошел и погас – зовите знакомого электрика, пока соседи не вычислили виновника аварии.
Назначение и сфера применения
Данный тип устройств позволяет коммутировать две или три (если используется трехклавишная конструкция) группы приборов (источники освещения, вытяжка и т.д.) или же включать/выключать отдельные группы.
При помощи двухклавишной конструкции несложно организовать управление интенсивностью освещения комнаты. Например, если используется источник света на три лампочки, можно подключить его так, чтобы образовалось две группы. Тогда можно включать одну, две или все лампочки сразу. Как реализовать такой вариант, будет рассказано ниже.
Так выглядят двойные и тройные выключатели
Второй, не менее распространенный вариант, – управление освещением раздельного санузла.
Безусловно, можно для этих целей использовать два одинарные конструкции, но установка двойной дает следующие преимущества:
- при установке конструкций скрытого типа потребуется делать только одно посадочное место;
- стоимость одноклавишного и двухклавишного выключателя примерно одинакова, но первых необходимо два;
- два устройства смотрятся менее эстетично, чем одно, и занимают больше места, что может быть критично в некоторых ситуациях.
Схема подключения

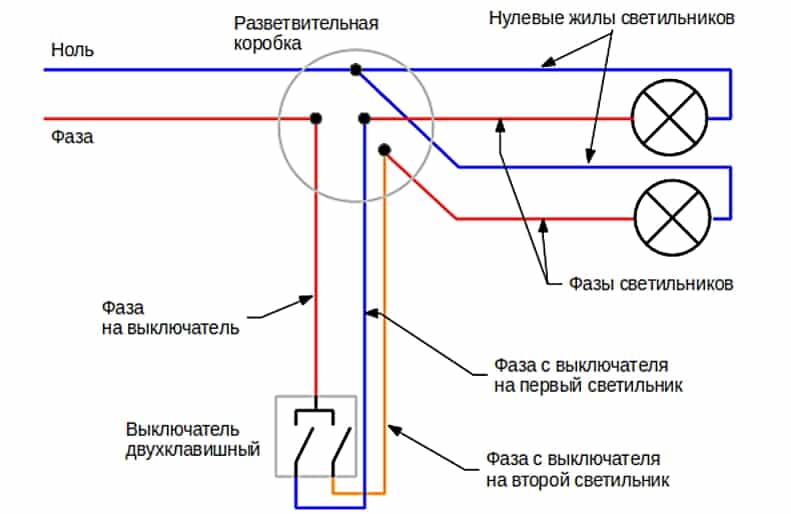

Подключение двухклавишного выключателя к электросети осуществляется через распредкоробку. Туда направляются три кабеля с медными жилами:
- от распредщита;
- от переключателя;
- от осветительного прибора с двумя группами ламп.
Синий провод соединяется напрямую с нулем осветительного прибора. Красный провод направляется на общий контакт переключателя. Зелено-желтый провод подходит к клемме заземления люстры. Пара оставшихся подвижных контактов стыкуется через распредкоробку с незанятыми клеммами осветительных приборов.
Если нужно подключить две лампочки для разных помещений, а управление освещением осуществляется двухклавишным выключателем, на распредкоробку направляют четыре кабеля:
- от распредщита;
- от переключателя;
- от двух осветительных приборов.
Схема подключения остается такой же, как указано выше. Зелено-желтые заземлительные провода объединяют в единый контакт. Затем контакт направляется к заземляющей шине распредщита. Свободные провода изолируют и сохраняют в качестве резерва для расширения системы.
Обратите внимание! Соблюдать правила цвета проводов важно только на двух участках схемы подключения двухклавишного выключателя: от распредщита кабель направляется к распредкоробке, а от прибора освещения — до распределительной коробки. Начиная от выходных контактов переключателя, можно применять провода произвольного цвета
Для тестирования системы применяют мультиметр, который должен работать в режиме прозвона. Можно использовать и альтернативные измерительные устройства. Размыкание в цепи приборов освещения всегда происходит на фазе (красный провод).
Такая схема обусловлена необходимостью обеспечить безопасность при ремонтных работах и при установке новых потребителей. Фаза находится с помощью отвертки-индикатора при включении защитного автомата на распредщите.
Полезные советы
- Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
- Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
- Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
- Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование – так называемый диммер.
- Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
- Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
- Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
- Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая – вытяжку.
Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

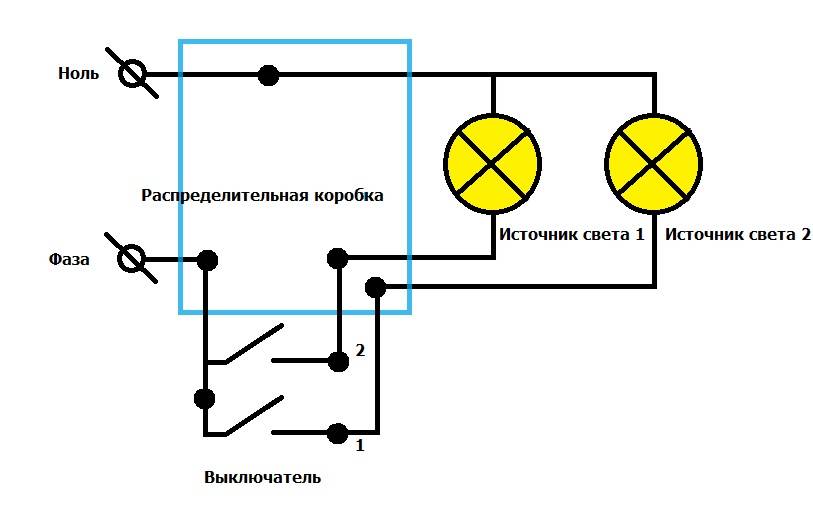

Как выбрать схему на две лампочки
Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.
К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.
На схеме показан вариант с применением двухжильного кабеля, без использования «земли». Нулевую жилу протягивают напрямую к осветительному прибору, а фазу подводят к выключателю, откуда она следует к лампочкам (+)
Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.
А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.
Ноль через распредкоробку отправляется прямо к лампам, подключенным последовательно, а фаза уходит на входную клемму выключателя. Но выход уже двойной: с каждой из выходных клемм уходит фазная жила к отдельной лампе (+)
Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.
Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.
В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».
Как и нулевая жила, заземляющая отправляется в распредкоробку, а затем соединяется с проводами ламп и подключается к металлическим деталям (+)
Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.
Необходимые для монтажа материалы
- Для осуществления подсоединения необходимо:
- Электропроводами (сечение должно быть не менее 1,5 кв. миллиметра).Их длину определяют благодаря проведению измерений.
- Двойным включателем.
- Монтажной коробкой, в которой будет размещаться включатель.
- Клеммниками.
- Изолентой.
- Инструментами
- Что касается инструментов, то их список должен состоять из:
- отверток для крестового и плоского шлицов;
- монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
- бокорезов;
- уровня;
- пассатижей;
- молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).
Как подсоединить две лампочки к двойному выключателю
В распред. коробку завели питание фаза-ноль, на выключатель спустили трехжильный провод. Фазная жила подключается на общий вывод выключателя, другие две жилы будут, является фазой прерванной контактами, которые возвращаются в распред коробку и каждый провод идет на свою лампу. Ноль является общим и уходит сразу с распред коробки на патрон лампы.
Почему ноль на лампу, а фазу на разрыв на выключатель, это связанно с безопасностью. Чтобы при выключенном положении выключателя фаза не оставалась на патроне лампы.
Представьте вымышленную ситуацию, сгорела лампа, вы пытаетесь ее заменить, отключили выключатель, взяли алюминиевою стремянку, установили на сырой бетонный пол и поднялись на неё, взялись за патрон лампы, а на ней фаза, через ваше тело посредством токопроводящей стремянки пройдет ток, последствия могут быть от падения с высоты до смертельного поражения током.
Отсюда вывод, прежде чем, что-то делать, необходимо ясно представлять ожидаемый результат. Не стоит, делать методом научного тыка и надеяться авось получится.
Схемы подключения двойного выключателя
Перед началом монтажа необходимо разделить точечные светильники или лампочки люстры, которые планируется подключить к одному ДВ, на две группы. Для создания различных режимов освещения они должны быть неравнозначными (например, 2 + 6 или 1 + 2).
Более двух групп к одному двухклавишнику подключить нельзя, с подобной целью используют трехклавишный выключатель или раздельные электромеханические приборы.
Пользуясь простейшей схемой подключения, можно правильно распределить провода. Но предварительно нужно изучить цветовые и буквенно-цифовые обозначения, чтобы в дальнейшем было проще «общаться» со схемами (+)
К обязательным элементам любой схемы подключения ДВ относится само электротехническое устройство, распределительная коробка и автоматический выключатель, который устанавливают на электрощитке.
Также потребуются новые провода, если старые не отвечают современным нормам – в домах, построенных в середине 20 столетия, остались алюминиевые проводки.
Модель выключателя выбирают, исходя из особенностей дизайна помещения. Также нужно учесть надежность всех элементов конструкции и удобство пользования клавишамиРаспредкоробку устанавливают над выключателем, в месте, рекомендованном нормами ПУЭ. Она должна быть достаточно объемной, чтобы вместить соединения проводов (скрутки или клеммники). В идеале для каждой группы освещения в квартире предназначен отдельный автомат. Все автоматические устройства устанавливают на DIN-рейках в общеквартирном электрощитке.
Чтобы объединить все приборы в единую цепь, потребуются медные провода в негорючей изоляции. Лучшим вариантом для подключения осветительных групп признан трехжильный провод ВВГнг. Накладной или внутренний двухклавишный выключатель. Распределительная коробка для соединения проводов. Автоматическое устройство защиты осветительной группы. Провода для создания электрического контура
Одно из различий в схемах подключения касается систем заземления. В домах старой застройки использована устаревшая система TN-C.
Отличие ее в том, что нулевой и заземляющий проводники соединены в одном проводе PEN, таким образом, от автомата в квартиру проходят только два провода вместо трех. При системе заземления TN-C схема подключения выглядит так.
С электрощитка подаются два провода: синий (ноль) и красный (фаза). В распредкоробке фаза уходит на красный провод выключателя, где монтируется в общую клемму, а ноль сразу перекидывается на лампочки осветительного прибора (одного или нескольких)
Если нужно подключить люстру с несколькими рожками в условиях системы TN-C, то схема выглядит следующим образом.
Такое распределение нагрузки увеличивает количество проводов в распредкоробке: 2 от автомата, 3 от выключателя и 3 от люстры, то есть всего 8 проводов
Однако схема принципиально меняется, если следует подсоединить не люстру, где все светильники сосредоточены в одном месте, а подключить две лампочки. Каждый осветительный прибор требует отдельно проложенного провода.
Рабочий ноль со щитка делится на две группы светильников, фаза по-прежнему идет к выключателю. От выключателя два фазных провода раскидываются по обеим группам лампочек
Современная система заземления TN-S не требует объединения земли с нолем, поэтому от щитка прокладывают три стандартных проводника.
Распределение проводов остается тем же, но в распредкоробке происходит увеличение количества соединений, так как земля вместе с нолем отправляется к группам ламп
После выяснения типа заземляющей системы остается выбрать подходящую схему и перенести ее на чертеж установки выключателя, уточнив при этом места монтажа всех участвующих устройств.
При планировании помним, что высота монтажа электроустановок частного применения по ПУЭ – от 0,8 м до 1,7 м, расстояние до газовой трубы – не менее 0,6 м, до дверного косяка – минимум 0,15-0,20 м.
