Разновидности реле

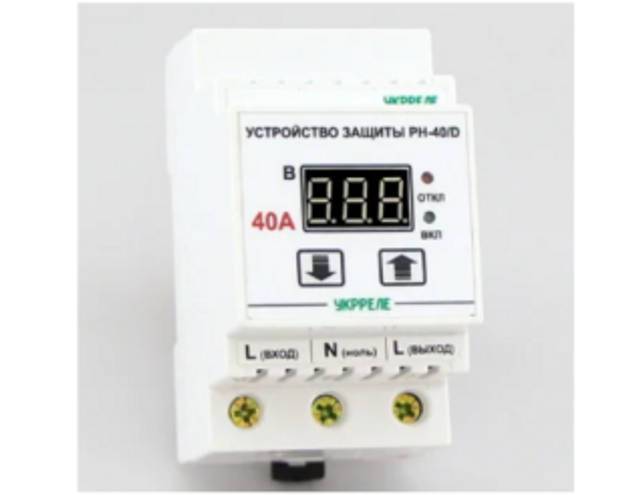

Реле контроля напряжения однофазное цифровое на DIN-рейку
Релейные устройства классифицируются по нескольким параметрам.
Количество фаз
Подразделяются на:
- однофазные – предназначены для подачи напряжения в жилых помещениях;
- трехфазные – подходят для применения в промышленных условиях.
Тип переключения
Можно приобрести модели:
- максимальные – повышают параметр напряжения до определенной величины;
- минимальные – понижают показатель до заданного значения.
Порог напряжения пользователем не устанавливается.
Тип активации воспринимающего элемента

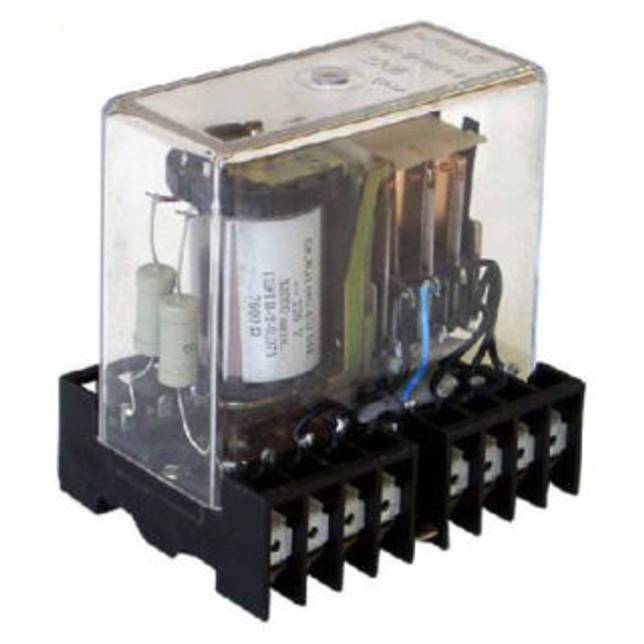

Реле промежуточное РП-18-54 220В DC
Воспринимающий элемент, по включению которого будет работать прибор, – это электромагнит, магнитоэлектрический узел, индукционная или электродинамическая система. В зависимости от его вида существуют реле:
- первичные с прямым подключением контактов в сеть;
- вторичные – могут подключаться через измерительные индуктивные или емкостные трансформаторы;
- промежуточные – усиливают или преобразуют сигналы первичных/вторичных моделей.
Тип управления нагрузкой
Для управления напряжением применяются модели:
- прямого действия – нагрузка переключается контактами;
- косвенного действия – нагрузку подключаются вторичные элементы.
Нагрузка подается и приостанавливается с определенными промежутками.
Тип поступления сигнала
Герконовое реле
В продаже можно найти следующие коммутационные устройства:
- электронные – обеспечивают контроль напряжения в условиях высокой нагрузки. Управляют освещением и узлами автомобиля;
- герконовые – небольшие модели в виде катушки. Предназначены для замыкания, переключения, размыкания сети. Чувствительны к механическим воздействиям и ультразвуку;
- электротепловые – отключают и включают электрический ток по нагреву биметаллической пластины. Используются для электродвигателей на производстве, обустройства однофазной или трехфазной электросети;
- временной выдержки – для создания кратковременных пауз применяются схемы замедления. Приборы работают в автомобилях, светофорах, елочных гирляндах;
- таймеры света – позволяют программировать освещение теплиц, аквариумов, животноводческих комплексов. К ним подключаются нагреватели, вентиляторы;
- электромагнитные – ток статистической обмотки активируется по воздействию магнитного поля. Приборы со средней нагрузкой до 320 А и напряжение до 1,6 кВт могут работать только в сети с постоянным током.

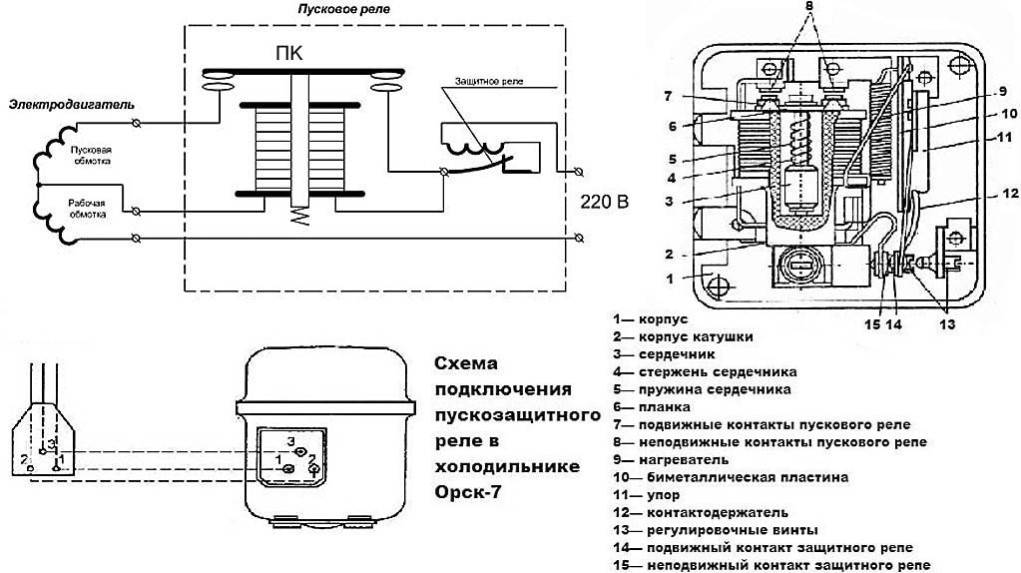

Схема холодильника Орск
Замена датчика-реле температуры (терморегулятора)
Снять поддон внутреннего шкафа холодильной камеры. Ослабить винты крепления трубки сильфона терморегулятора к испарителю. Освободить трубку сильфона терморегулятора из-под держателя трубки. При отсоединении трубки сильфона от стенки испарителя сохранить прокладки между трубкой и стенкой испарителя.
Снять ручку терморегулятора, потянув ее влево на плафоне освещения внутренней полости холодильника. Снять плафон освещения, для чего извлечь винт, соединяющий плафон освещения со стенкой шкафа, вывести из зацепления зубец в верхней его части. Затем движением от себя освободить плафон.
Снять терморегулятор и заменить его новым, установив в обратной последовательности.
Замена пускозащитного реле на мотор-компрессоре типа К4N
Отвернуть отверткой два винта крепления крышки реле и снять крышку. Отвернуть два винта крепления реле к кожуху мотор-компрессора, отсоединить контактную колодку от проходных контактов мотор-компрессора.
Отсоединить контактные разъемы электрооборудования холодильника от пускозащитного реле, для чего отвернуть два винта крепления стягивающих скоб и вывести разъемы из зацепления. Установить реле на мотор-компрессор в такой последовательности.
Поставить контактную колодку на проходные контакты мотор-компрессора. Вставить реле в кожух мотор-компрессора. Завернуть два винта крепления реле к кожуху мотор-компрессора. Вставить контактные разъемы в зацепление с контактными штырями разъема, поставить на свои места фарфоровые стягивающие скобы, вставить в них винты и завернуть отверткой. Поставить крышку реле, вставить два винта крепления крышки реле к кожуху мотор-компрессора и завернуть их (рис. 2).
Замена пускозащитного реле типа РТК-Х
При замене реле РТК-Х его устанавливают непосредственно на проходные контакты кожуха мотор-компрессора.
Реле РТК-Х демонтируют в следующем порядке. Вывести из зацепления прижимную скобу и снять ее. Снять электрозащитную скобу с корпуса реле. Отсоединить пластинчатые контактные разъемы электрооборудования холодильника от штырей пускозащитного реле. Снять с проходных контактов кожуха мотор-компрессора пускозащитное реле и заменить его новым.
Новое реле установить в обратной последовательности (рис. 3).
Схема пзр (пускозащитного реле) холодильника
Мы будем рассматривать установку компрессора на примере холодильников Атлант, однако адаптировать ее и применить на другом типе холодильников, проблем не составит.
Принцип действия достаточно прост, он широко применяется во многих устройствах, содержащих электродвигатель. Двигатель вращает коленвал, который располагается внутри корпуса. С каждым оборотом поршня приводится в движение поршень; получаются вращательно-поступательные движения. Это и заставляет газ проходить через клапан всасывания, после чего попадать в холодильную камеру.
Задача компоненты в том, чтобы запустить двигатель, благодаря которому и работает компрессор. Чтобы правильно подключить, следует сперва понять из чего узел состоит.
Пускозащитное реле состоит из таких компонентов как недвижимые и движимые контакты, сердечник и его штоки, нагревательные элементы и контакты.
Чтобы установка мотора прошла корректно, следует тщательно изучить работу пускового механизма.
Реле – основа, благодаря которой запускается мотор; именно это устройство выключает его в нужные моменты. Таким образом, оно «спасает» двигатель от перегрузок, заставляет его работать в более щадящем режиме, продлевая срок службы в десятки, а иногда даже в сотни раз.
Прежде, чем приступить к работе, советуем детально изучить схему подключения компрессора.
Для того, чтобы произвести замену (установку) компрессора нам понадобится тестер (мультиметр), компрессор и, конечно же, пусковое реле
Важно помнить, что запустить компрессор без прибора можно, однако это делается только ради проверки двигателя, в диагностических целях. Если вы хотите установить мотор, чтобы получить работающий полноценный холодильник, всегда следует подключать реле
Мультиметр следует выставить на килоомы (или Омы), после чего замерить сопротивление между обмотками конденсатора. Рабочей обмоткой будет то место, где сопротивление минимально. Именно это место следует подключать к сети 220 Вольт через реле.
Получаем реле, к которому подключено 4 провода: 2 идут от конденсатора, 2 непосредственно от вилки. После этого реле подключается к мотору и вилка включается в розетку.
Это позволяет протестировать компрессор: после подключения к сети, в одну трубку воздух должен всасываться, из другой, наоборот, выдуваться.
Часто так случается, что после подключения, двигатель не работает. Причиной, почти всегда, является клин. Чтобы избежать ее, бежать в сервис вовсе необязательно, можно произвести расклинивание самостоятельно.
Вам понадобится специальное устройство, которое состоит из двух диодов. Устройство нужно подключить к обмоткам мотора и дать кратковременное напряжение на несколько секунд. После этого, спустя 30 секунд повторить процедуру. Расклинивание происходит благодаря «раскачиванию» мотора – с частотой 50 Гц вал двигается в обе стороны, такие вибрации купируют клин полностью.
Навигация по записям
Включаем габариты или ближний свет, ДХО тухнут
Теперь кратко пройдемся по правилам работы и использования ДХО: ДХО должны использоваться только в светлое время суток; Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами.
Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар.
Это обычные реле из комплекта сигнализаций, и другого дополнительного оборудования. Схема реле содержащее диод и подключение его обмотки: При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами.
Типовые схемы реле
Силовые контакты маркируются всегда как 30, 87 и 87а. Подключение и установка LED-драйвера — это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации… Однако данное утверждение легко оспорить. Рассмотрим подключение противотуманок.
С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля. В зависимости от того, есть ли на них напряжение или нет, замыкаются контакты 87 или 87А; Контакт 30 — силовой питающий контакт реле.
То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть. Один из контактов, 87а или 87, могут отсутствовать. Читайте так же. Преимущества реле: простота конструкции; ремонтопригодность.
Один из контактов, 87а или 87, могут отсутствовать. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания запуске двигателя. Данная схема уже имеет право на жизнь, так как вы можете управлять работой ДХО в зависимости от ваших условий движения. В месте плохого контакта при протекании тока выделяется избыточное тепло, ток в силовых цепях растет, что влечет за собой разогрев места плохого контакта в подключаемой цепи, и в дальнейшем происходит оплавление пластиковых деталей мест крепления этих контактов. Якорь изготовлен из материала, который магнитится и он притягивается к сердечнику катушки.
В этом случае й контакт соединяют с лампой давления масла. Напряжение срабатывания катушки. От случайных КЗ при монтаже и работе никто не застрахован! Простейшая схема Самая простая схема включения ДХО при запуске двигателя показана на рисунке. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла.
Подключение доп.фар через реле
История создания
Первенство создания реле спорно. Некоторые утверждают, что впервые это устройство было сконструировано в 1830—1832 гг. русским ученым Шиллингом П.Л. и являлось основным элементом вызывающего механизма в разработанном им же варианте телеграфа.
Другие научные историки приписывают первенство изобретения известному физику Дж. Генри, который в 1835 г. разработал контактное реле во время усовершенствования созданного им в 1831 году телеграфного аппарата. Первый соленоид работал по принципу электромагнитной индукции и был некоммутационным устройством.
Первое реле Дж. Генри
Реле, в качестве самостоятельного устройства, впервые упоминается в патенте на телеграф, выданном Самуэлю Морозе.
Первое реле Морзе
Как видим, первой сферой применения этого коммутационного устройства был телеграф и только позднее с развитием техники он стал применяться в электрическом и электронном оборудовании.

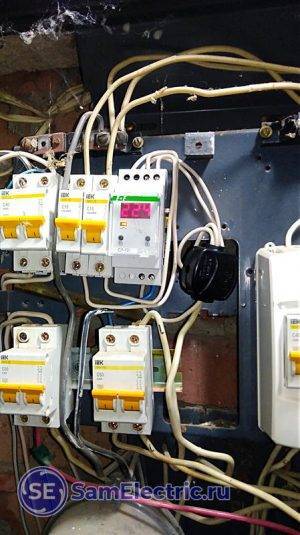

Как я устанавливал реле напряжения в квартирный щиток
Чтобы не было вопросов – скажу сразу, что контактор устанавливать нет необходимости, поскольку теоретически реле напряжения выдерживает ток до 30 А, а согласно маркировке на внутреннем реле – до 40 А. Но это теоретически, а как на практике – покажет время, обязательно сообщу дополнительно, если что. Да и ещё есть банальная причина – в щитке элементарно нет места. Это также основная причина, почему я не поставил автомат байпаса.
Ток ограничивается автоматами по 16 А. А вот если бы при всех прочих равных условиях стояли автоматы на 25 А, то стоило бы всерьёз задуматься о контакторе. И о замене их на 16 А, поскольку проводка выполнена алюминием с сечением 4 мм2.
В процессе установки использовал моножильный провод сечением 2,5 мм2. Даже, если бы я захотел использовать 4 квадрата – у меня бы не получилось, т.к. клеммы реле напряжения могут принять только 2,5.
Самая важная точка подключения – фаза:
Подключение фазы при установке реле напряжения
Для её расключения я использовал сжим «Орех». Считаю его самым надежным способом соединения проводов, так же, как пропаянную скрутку.
На фото видно, как провод после счетчика приходит в орех снизу. Он алюминиевый, это ещё довод в пользу «Ореха».
Второй провод снизу из «Ореха» идёт на питание реле (клемма 7). И два провода, которые идут из верхней части «Ореха» – фаза на вход реле напряжения.
Почему два, а не один, а между контактами 1 и 2 не поставить перемычку? Дело в том, что соединить 2 провода «Орехом» гораздо надежнее, чем винтовой клеммой. Во-вторых – как я говорил, всунуть 2 провода по 2,5 квадрата в одну клемму проблематично. Поэтому надежность по фазе обеспечивается двумя проводами на входе (для умощнения), и тем, что входные контакты 1 и 2 намертво спаяны внутри реле (фото с пруфом есть в первой части статьи про это реле, ссылку давал выше).
Выходные клеммы 3 и 4 так же спаяны внутри реле, и на каждую клемму я прикрутил по проводу. Но только эти провода дальше нигде не контачат – они идут каждый на свой автомат (хотя, перемычка не помешает, но она не обязательна).
Монтаж реле напряжения в щитке через Орех
Надеюсь, на фото хорошо всё просматривается – после автоматов фазные провода (уже алюминий) идут на квартиру. Нулевые подключены к клеммам чуть повыше автоматов.
Кому интересно рассмотреть всё в подробностях, сделал ещё парочку фото монтажа:
Монтаж реле напряжения – вид сверху
Пример монтажа реле напряжения в квартирный щиток
Небольшой лайфхак: в ответственных местах я стараюсь не просто вставлять зачищенный конец провода в клемму, а делаю петельку. Таким образом я вдвое увеличиваю площадь контакта (и уменьшаю пресловутое переходное сопротивление), и исключаю возможность прокручивания провода в случае ослабления зажима. Да и механическая прочность соединения от этого только выигрывает.
Предвосхищая комментарии касательно некрасивого монтажа, скажу – делал это я во время воскресного прайм-тайма, и моим главным опасением было потревожить соседей во время их телевизионного вечера. Это святое)
Да, красота – не моя стихия, но за надёжность я ручаюсь!
Вот, что получилось в итоге:
Итог установки реле контроля напряжения ФиФ
Рабочий диапазон установил 175-245 В. Считаю, что это самый широкий возможный диапазон, пригодный для тех, кто не хочет частых срабатываний этого реле. Если в приоритете сохранность техники, можну немного сузить диапазон, примерно по 5 В с обоих краёв.
После установки этого реле прошёл почти год, полёт нормальный. Было пару отключений по низкому напряжению, больше сказать нечего.
Update (07.06.15). В настоящее время реле напряжения Zubr, продают в России под другим названием Rbuz (слово Zubr наоборот).
Связано это с тем, что в России торговая марка Zubr зарегистрирована за другим производителем и поменялось только названием реле, а все компоненты остались прежними.
.
УЗМ-51М. Устройство защиты многофункциональное.
В настоящее время УЗМ-51М зарекомендовало себя надежностью и простотой подключения.
УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке (ширина 35 мм). При стандартном исполнении температура эксплуатации УЗМ от – 20 до +55 градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от -40 до +55, но такие мне в продаже не встречались, если только обращаться непосредственно в ЗАО “Меандр”. Максимальная уставка по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного включения задается самостоятельно – это или 10 секунд или 6 минут. Может использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.
Схема подключения УЗМ-51М
Меандр производит еще два типа однофазных реле напряжения – это УЗМ-50М и УЗМ-16. Главное отличие УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М – уставка “жесткая”, по верхнему пределу напряжения – 265 В, а по нижнему – 170 В.
УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через УЗМ-16, на котором устанавливают задержку на включение 6 минут, а на основном УЗМ-51М в 10 секунд.
Я выставляю на УЗМ-51М максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 180 Вольт.
Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я уже писал выше, такие реле используют в основном для защиты двигателей.
Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с контактором, как это обычно делают с другими реле напряжения. Устройство производится в России. Гарантия на УЗМ 2 года
Что немаловажно, представитель Меандра присутствует на самом популярном форуме Mastercity, всегда проконсультирует по продукции, а также внимательно относится к комментариям пользователей форума, замечания которых в свое время и помогли улучшить УЗМ-51М
Пример установки УЗМ-51М в трехфазном щите для загородного дома, где УЗМ установлены в каждую фазу.
Пожалуй один недостаток в УЗМ-51М относительно других реле напряжения – это отсутствие индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с контактором, позволяет купить и поставить вольтметр отдельно.
Схема устройства и подключение к компрессору
Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.
Другой вход (условно – фаза) внутри устройства расщепляется на два:
- первый проходит напрямую на рабочую обмотку;
- второй проходит через разъединяющиеся контакты на пусковую обмотку.
Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.
Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.
Также это можно сделать при наличии символьных идентификаторов возле выходов:
- “S” – пусковая обмотка;
- “R” – рабочая обмотка;
- “C” – общий выход.
Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

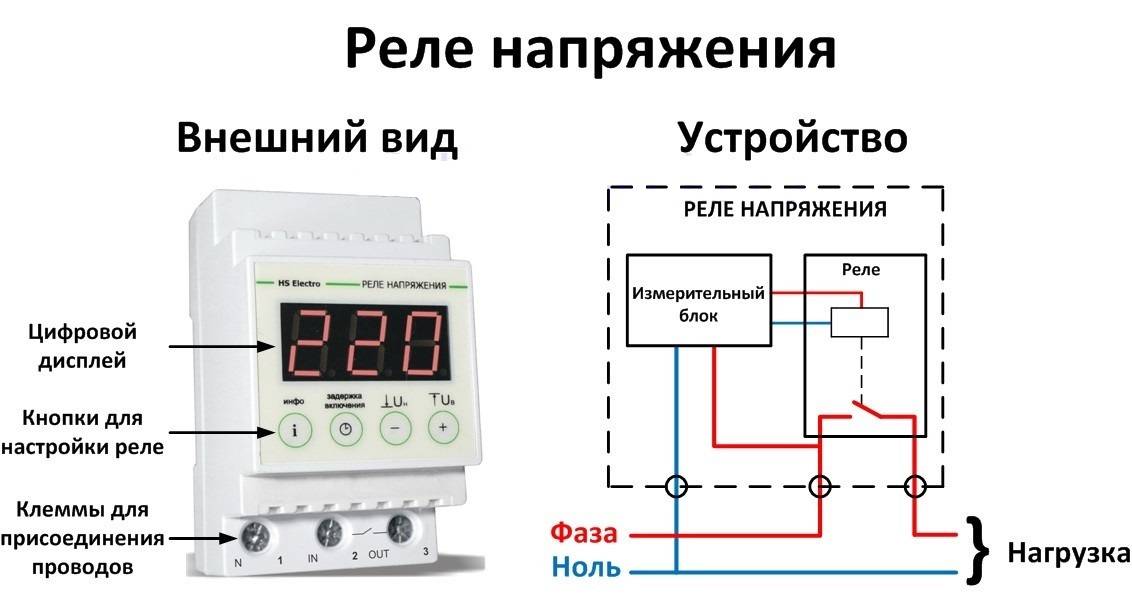

Настройка рабочих режимов
Независимо от типа реле, различают три основных параметра для настройки:
- Верхний предел напряжения Umax — отвечает за максимально допустимое значение в сети, превышение которого приведет к отключению электричества.
- Нижний предел напряжения Umin — отвечает за минимально допустимое значение в сети. Снижение показания ниже заданной цифры приведет к отключению нагрузки.
- Время задержки на включение — время повторного включения питания после отключения. Устройство включается только в том случае, если напряжение находится в пределах установленных значений. Как правило, время задержки устанавливается в секундах.
Для изменения параметров используют механические или цифровые кнопки, расположенные на переднем корпусе устройства. Как правильно изменить настройки прибора описано в инструкции по эксплуатации.
